Жидкокристаллические индикаторы Бережнева Альбина КСиК-16

Рейнитцер в 1888 году, наблюдая две точки плавления сложного эфира

холестерина – холестерилбензоата

свойств жидких кристаллов под действием электрического поля. В отличие от

активных индикаторов ЖКИ не генерируют оптическое излучение, а модулируют его интенсивность за счет изменения таких характеристик, как амплитуда, фаза, длина волны, плоскость поляризации и направление распространения.

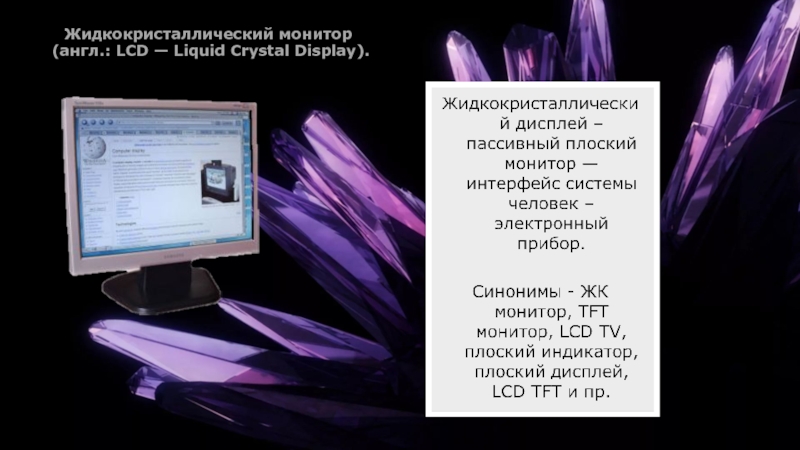

Жидкокристаллические индикаторы (ЖКИ) являются пассивными индикаторами, преобразующими падающий на них свет.

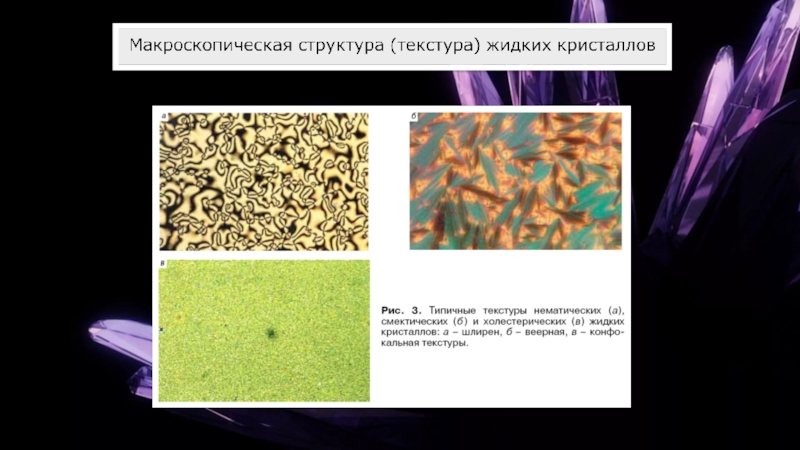

Жидкокристаллическое или мезоморфное состояние - это состояние вещества, при котором оно обладает свойствами, присущими как твердым кристаллам, так и жидкостям.

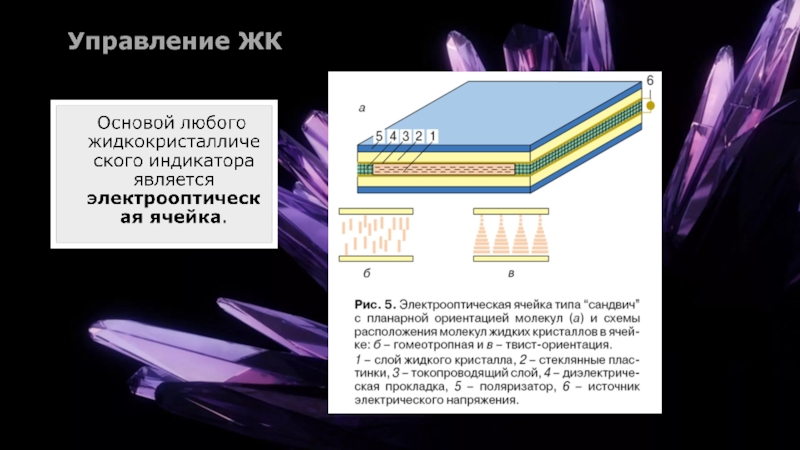

стеклянные пластины. Вне зависимости от используемого электрооптического эффекта ЖКИ разделяются

на два класса: индикаторы, работающие на просвет, и индикаторы, работающие на отражение. У первых (Рис.1.а) обе стеклянные пластины прозрачны; электродами служат прозрачные электропроводящие пленки (например, двуокись олова), между которыми помещено ЖК вещество. За индикатором помещается источник света. Цвет и яркость индикатора определяются цветом и яркостью источника света. У вторых: (Рис.1.б) «задний» электрод изготовлен в виде зеркала. Такой индикатор использует внешнее отражающее освещение (специальная подсветка отсутствует).

около 5 кВ/см (примерно 30 В - к пленке ЖК

толщиной 0,25 мм) молекулы переориентируются, возникают турбулентность и сильное оптическое рассеяние. Материал, прозрачный в отсутствие поля, становится непрозрачным. В таком ЖКИ, работающем на отражение, задний электрод представляет собой зеркало, на котором при подаче напряжения появляются участки молочно-белого цвета, форма которых соответствует конфигурации электродов. Для повышения однородности и четкости изображения, а также срока службы на поверхность проводящих слоев наносится тонкое химически инертное по отношению к ЖК оптически прозрачное покрытие. Материалом таких покрытий служат винилацетатные смолы, смолы на основе этилена, эпоксидные компаунды и т.д.

фоне возникает белое изображение.

выходящего из ЖК ячейки в исходном состоянии, к интенсивности света

в возбужденном состоянии ЖК ячейки называется пропусканием, если наблюдение ведется в направлении навстречу входящему лучу и контрастностью во всех других случаях.
Пороговое напряжение Unop и управляющее напряжение Uynp. Эти значения напряжений определяются по коэффициенту рассеяния света в ячейке (Кр). Зависимость коэффициента рассеяния света от напряжения, приложенного к электродам ячейки, показана на Рис.5. Пороговое напряжение Unop соответствует значению Кр=0,05. Управляющее напряжение Uупр - значению Кр=0,5. Значение Uпор для индикатора, использующего эффект ДР, увеличиваться на низких и высоких частотах (индикатор становится менее эффективным). Индикаторы на основе ТЭ обычно используют на частотах 1...10 кГц. В справочных данных индикаторов указывают рекомендуемую частоту управляющего напряжения.

Время включения (реакции) Твкл – это время, в течение которого контрастность достигает 90% установившегося значения.
Время выключения (релаксации) Твыкл – это время уменьшения контрастности от 90 до 10% установившегося значения.

что проявляется как ухудшение и исчезновение контраста между активными и

пассивными зонами, увеличивается время реакции. Изменения внешнего вида и времени реакции является следствием электрохимических явлений на границе жидкокристаллического вещества (ЖКВ) - поверхность подложки. Скорость деградационных процессов в основном определяется постоянной составляющей напряжения возбуждения, предельно допустимое значение которого указывается в справочных данных. Наличие постоянной составляющей приводит к электролизу ЖКВ, в результате которого возникает газовыделение в объёме ЖКВ, образуются пузырьки газов, визуально воспринимаемые как чёрные точки. Электроды индикатора (проводящие плёнки) теряют свою прозрачность, и сегменты становятся видимыми в отсутствие напряжения возбуждения. В результате старения нарушается ориентация молекул ЖКВ и растет ток, потребляемый индикатором. Ток также может расти за счет проникновения влаги через слой герметика. Влага разрушает ЖКВ.

При эксплуатации ЖКИ в условиях низкой температуры отдельные компоненты ЖКВ могут кристаллизоваться. Чередование замораживания и размораживания ЖКВ может привести к образованию воздушных пузырьков, которые выглядят как черные точки.

- эффекта удельная мощность потребления единицы мкВт/см2);
низкие рабочие напряжения (1,5...5

В);
хорошая совместимость с КМОП - микросхемами;
удобное конструктивное исполнение - плоская форма экрана и ограниченная толщина индикатора (до 0,6 мм);
возможность эффективной индикации в условиях сильной внешней засветки;
большая долговечность (около 10-12 лет непрерывной работы).
Основные недостатки:
сравнительно низкое быстродействие;
ограниченный угол обзора;
необходимость внешнего освещения.
