Слайд 1Распространение радиоволн в тропосфере
Показатель преломления любого газа
ρ-плотность газа;
Т-температура (град. К0);
А,В

– константы связанные со свойствами вещества
Индекс преломления:
p-давление газа; w-абсолютная влажность

воздуха. Все в миллибарах.

Диэлектрическая проницаемость стандартной тропосферы

Распространение радиоволн в тропосфереПоказатель преломления любого газаρ-плотность газа;Т-температура (град. К0);А,В – константы связанные со свойствами веществаИндекс преломления:p-давление

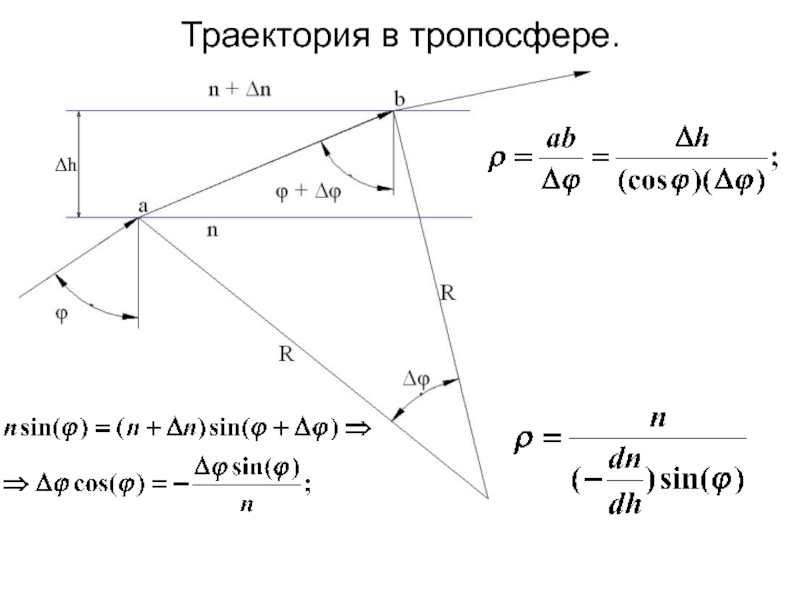

Слайд 2Траектория в тропосфере.
Δh

Траектория в тропосфере.Δh

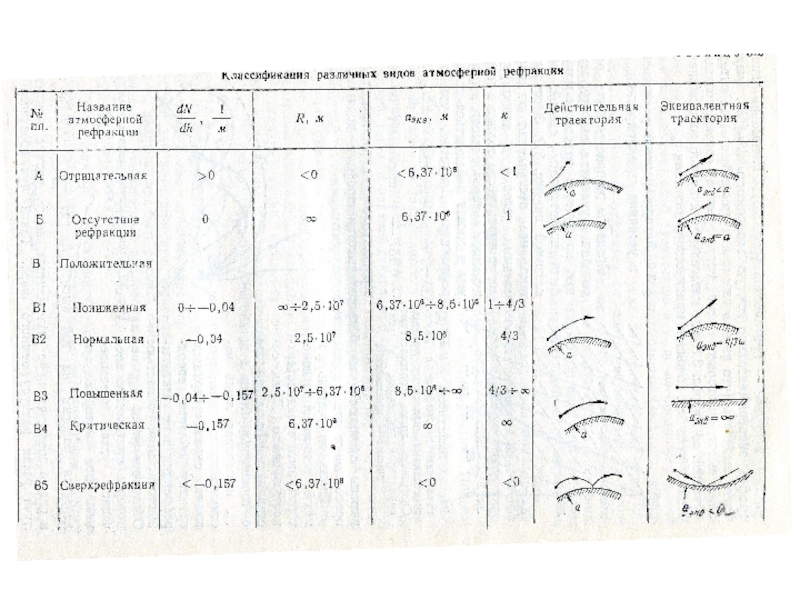

Слайд 3Эквивалентный радиус Земли.

Эквивалентный радиус Земли.

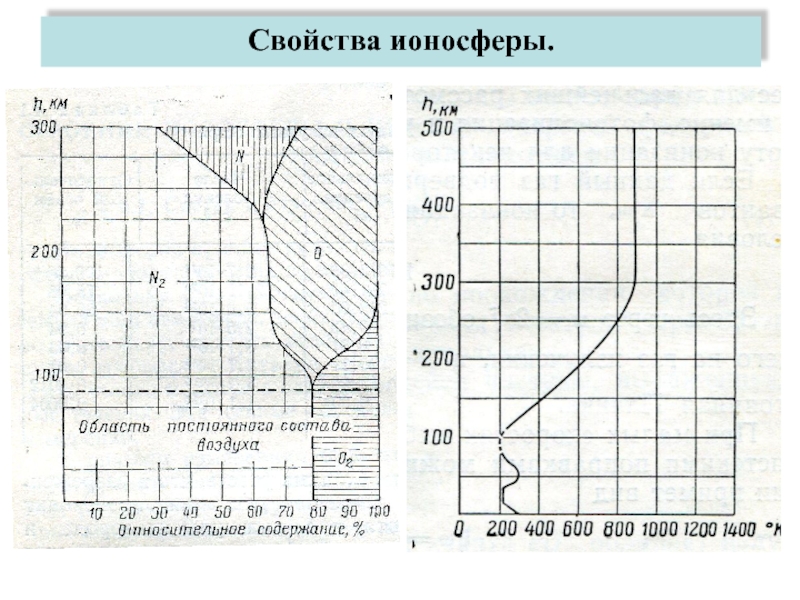

Слайд 5Свойства ионосферы.

Свойства ионосферы.

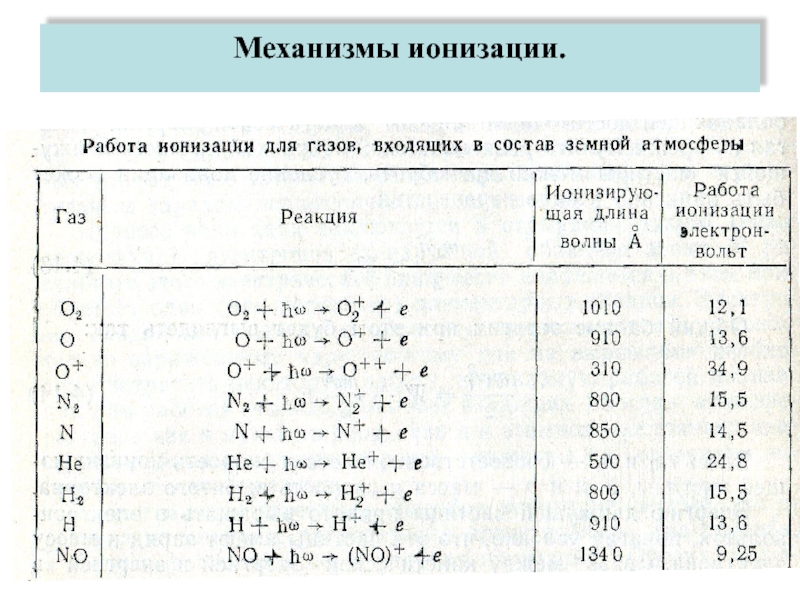

Слайд 6Механизмы ионизации.

Механизмы ионизации.

Слайд 7Образование слоя в однородной ионосфере.

Образование слоя в однородной ионосфере.

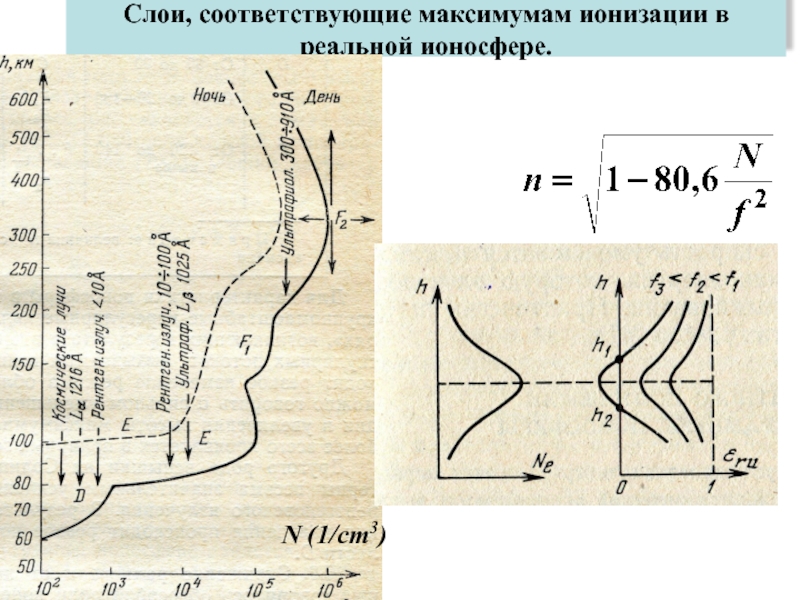

Слайд 8Слои, соответствующие максимумам ионизации в реальной ионосфере.
N (1/cm3)

Слои, соответствующие максимумам ионизации в реальной ионосфере.N (1/cm3)

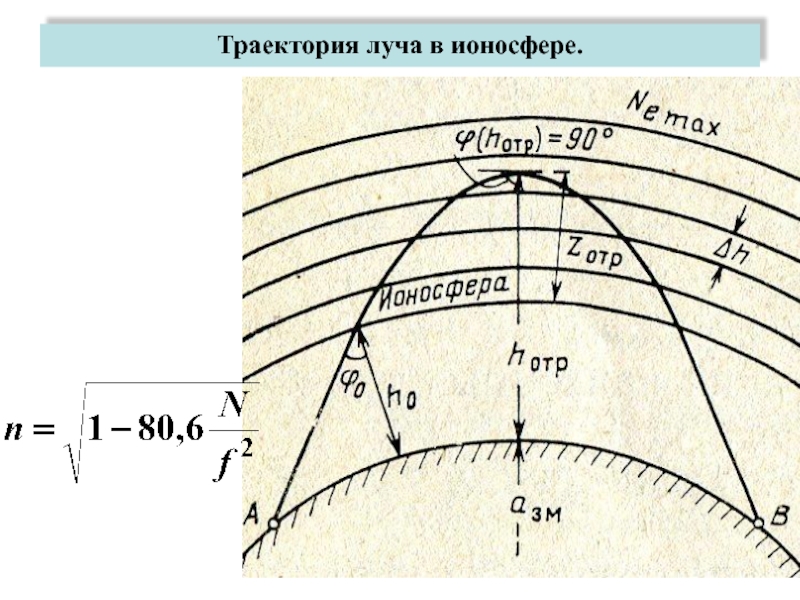

Слайд 9Траектория луча в ионосфере.

Траектория луча в ионосфере.

Слайд 10
Отражение радиоволн от ионосферы
На некоторой высоте

Отражение радиоволн от ионосферыНа некоторой высоте

Слайд 11Максимальная частота и варианты траекторий.

Максимальная частота и варианты траекторий.

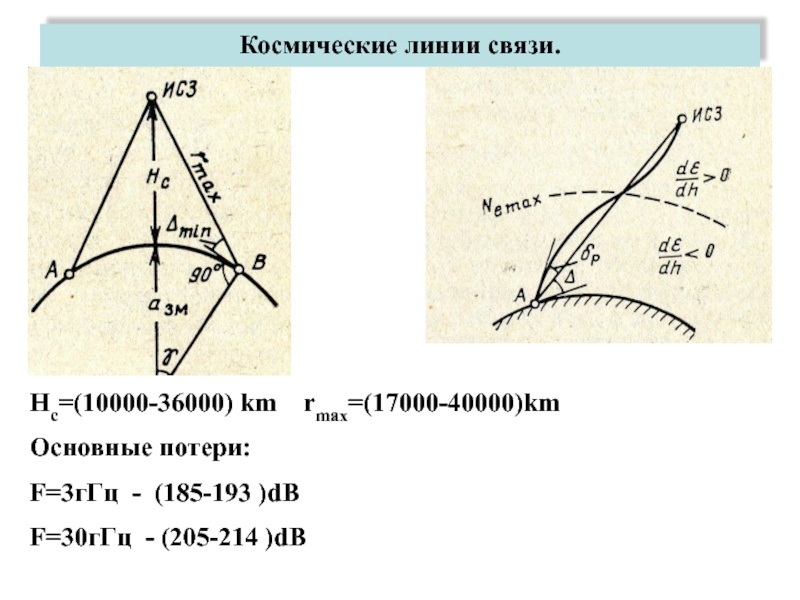

Слайд 12Космические линии связи.
Hc=(10000-36000) km rmax=(17000-40000)km
Основные потери:
F=3гГц - (185-193 )dB
F=30гГц

- (205-214 )dB

Космические линии связи.Hc=(10000-36000) km  rmax=(17000-40000)kmОсновные потери:F=3гГц - (185-193 )dBF=30гГц - (205-214 )dB

Слайд 13

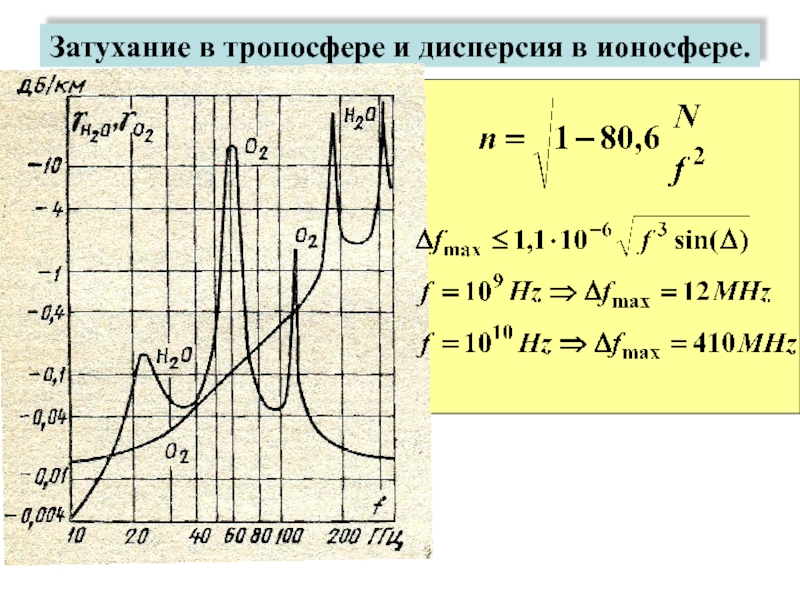

Затухание в тропосфере и дисперсия в ионосфере.

Затухание в тропосфере и дисперсия в ионосфере.

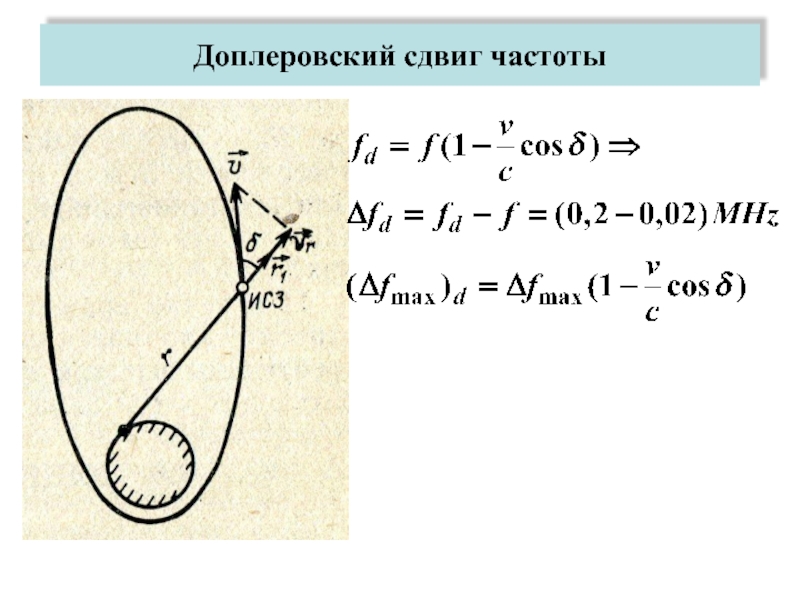

Слайд 14Доплеровский сдвиг частоты

Доплеровский сдвиг частоты
