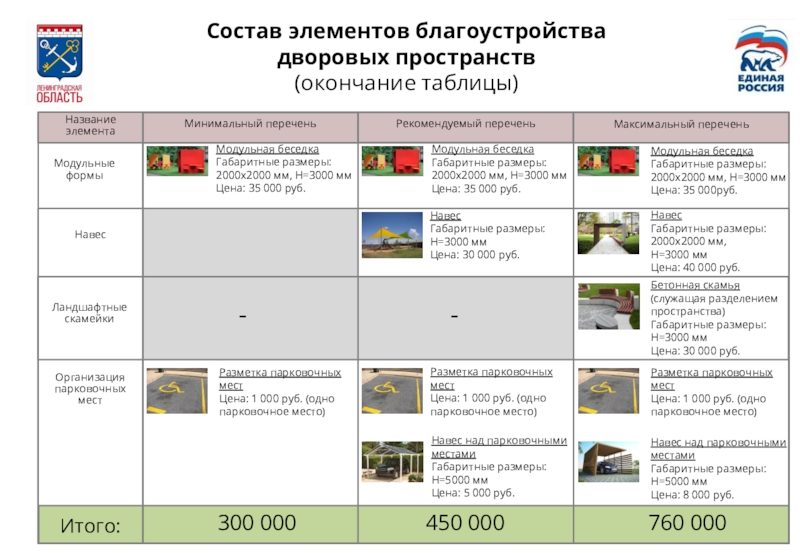

- 12. ОсвещениеСостав элементов благоустройства дворовых пространств(окончание таблицы)Название элементаМинимальный
- 13. ОсвещениеСостав элементов благоустройства игровых пространств(начало таблицы)Название элементаМинимальный
- 14. ОсвещениеСостав элементов благоустройства игровых пространств(продолжение таблицы)Название элементаМинимальный

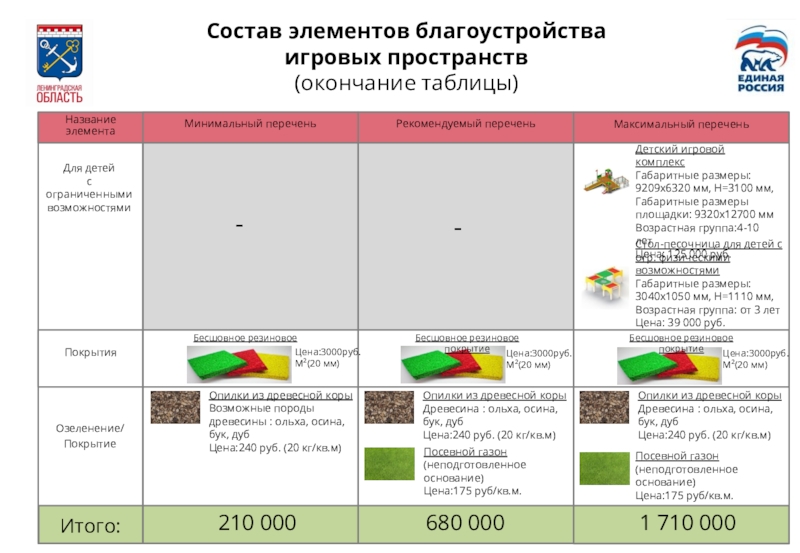

- 15. ОсвещениеСостав элементов благоустройства игровых пространств(окончание таблицы)Название элементаОзеленение/ПокрытиеПокрытияМинимальный

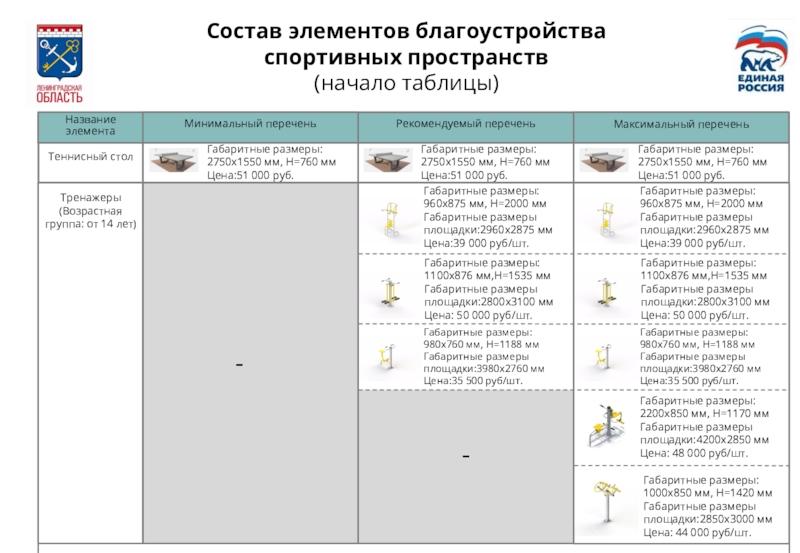

- 16. ОсвещениеСостав элементов благоустройства спортивных пространств(начало таблицы)Название элементаМинимальный

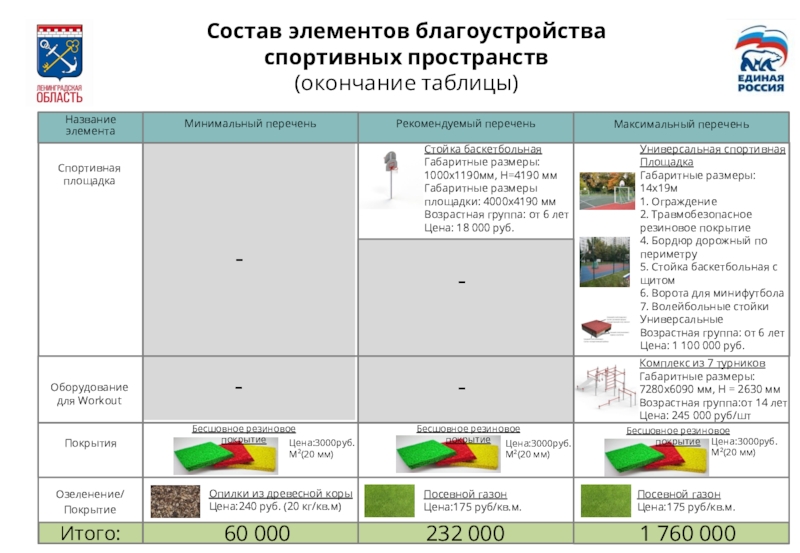

- 17. ОсвещениеСостав элементов благоустройства спортивных пространств(окончание таблицы)Название элементаМинимальный
- 18. Состав элементов благоустройства дворовой территории на примере наполнения типового двораЛенинградской области

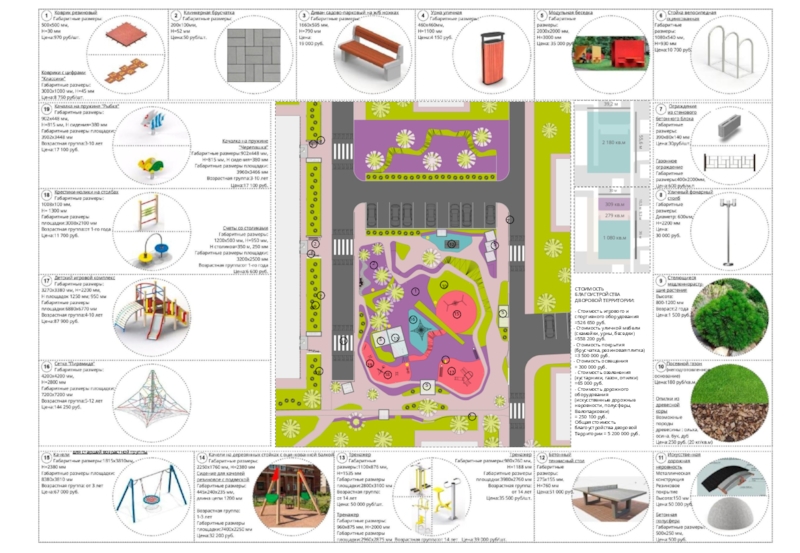

- 19. Генплан благоустроенного типового двораЭкспликация:Коврик резиновыйКлинкерная брусчаткаДиван садово-парковыйУрна
- 20. 223467778891011121315161718195555СТОИМОСТЬ БЛАГОУСТРОЙСТВАДВОРОВОЙ ТЕРРИТОРИИ:- Стоимость игрового и спортивного
- 21. Общий вид благоустроенного типового двора(точка направления взгляда на плане двора см. снизу справа)
- 22. Тот же типовой двор с противоположной точки обзора

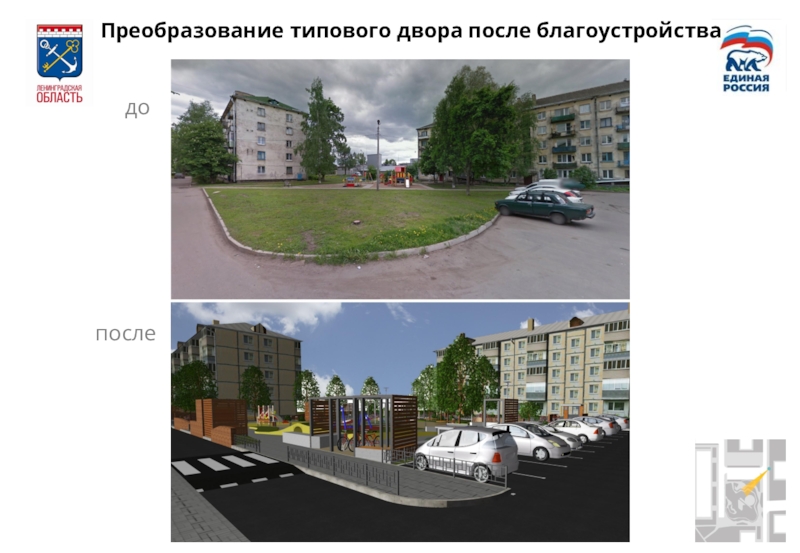

- 23. допослеПреобразование типового двора после благоустройства
- 24. допослеТот же двор с другой точки восприятия

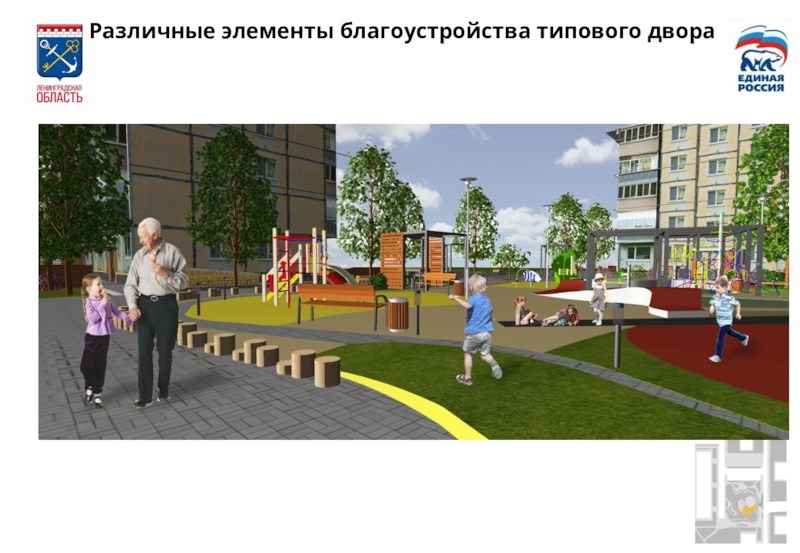

- 25. Различные элементы благоустройства типового двора
- 26. Различные элементы благоустройства типового двора
- 27. Различные элементы благоустройства типового двора
- 28. Различные элементы благоустройства типового двора
- 29. Благоустройство того же типового двора со стороны другой функциональной зоны
- 30. Благоустройство типового двора (зона отдыха)

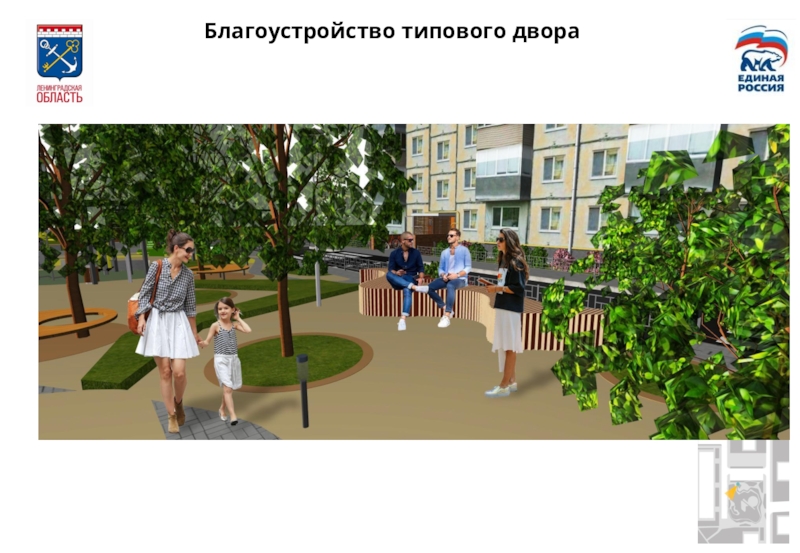

- 31. Благоустройство типового двора
- 32. Благоустройство типового двора

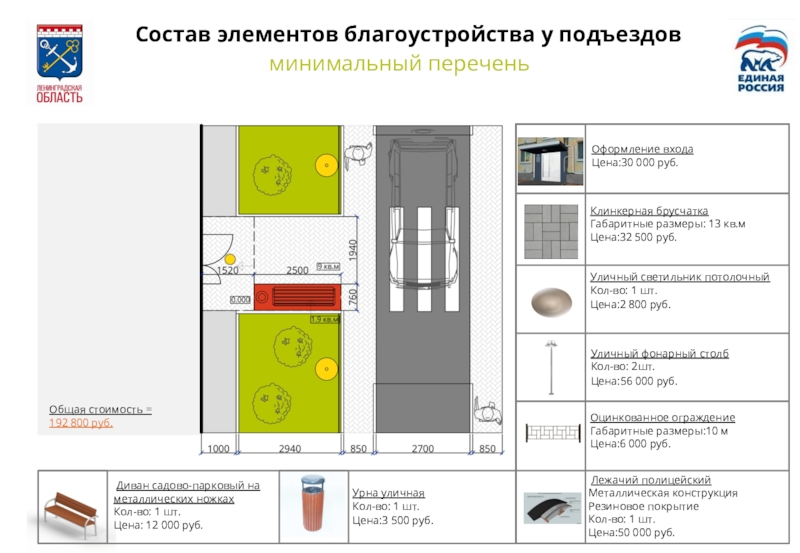

- 33. Состав элементов благоустройства у подъездовминимальный перечень Диван

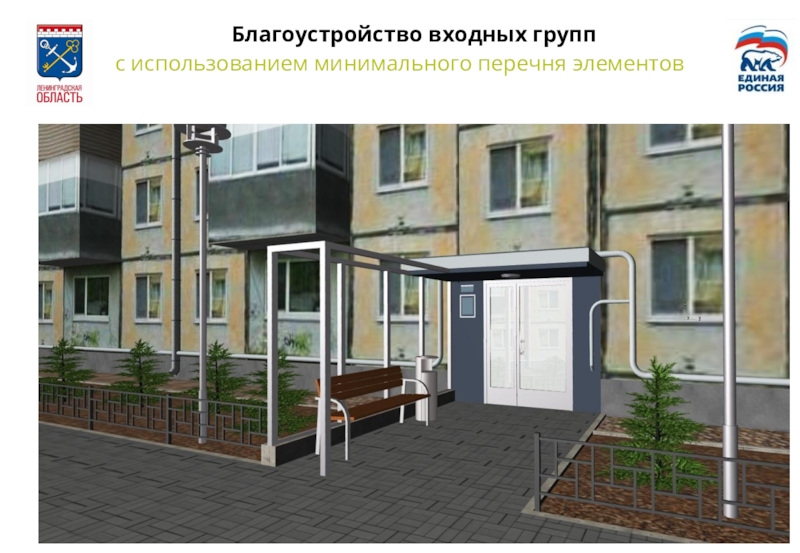

- 34. Благоустройство входных группс использованием минимального перечня элементов
- 35. Состав элементов благоустройства входных группрекомендуемый переченьКлинкерная брусчаткаГабаритные

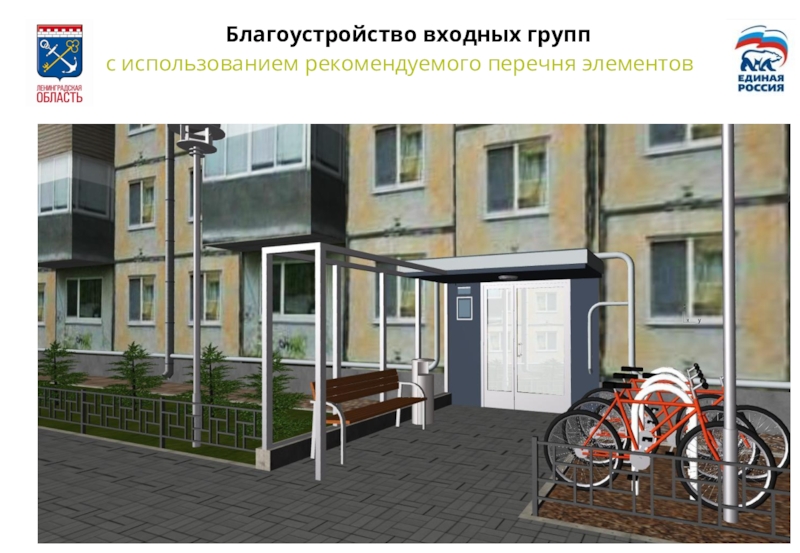

- 36. Благоустройство входных группс использованием рекомендуемого перечня элементов

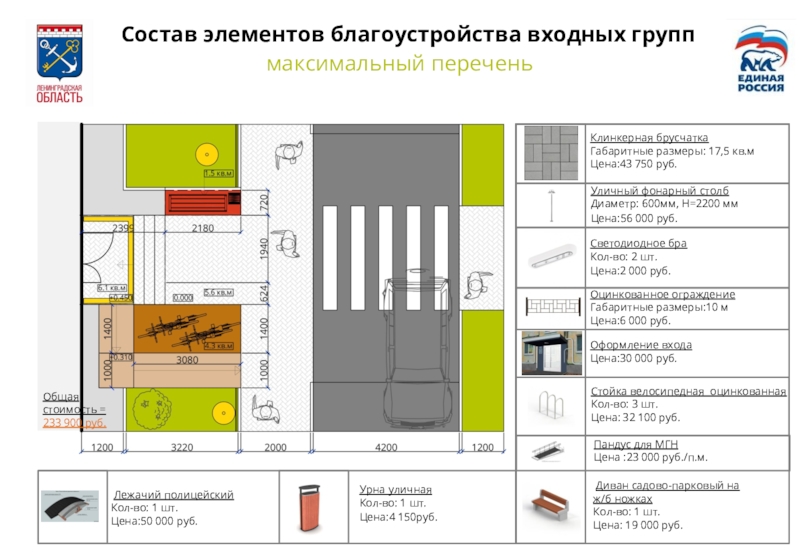

- 37. Состав элементов благоустройства входных группмаксимальный переченьСтойка велосипедная
- 38. Благоустройство входных группс использованием максимального перечня элементов

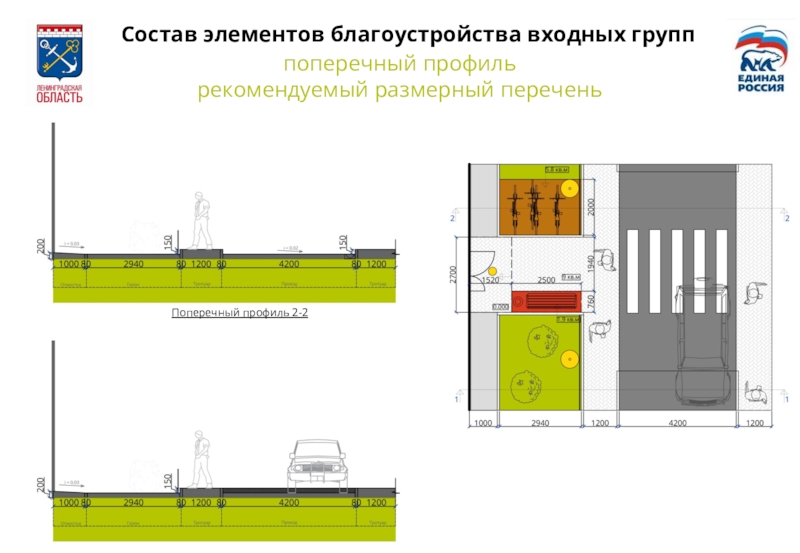

- 39. Состав элементов благоустройства входных групппоперечный профильминимальный размерный перечень Поперечный профиль 1-1Поперечный профиль 2-2

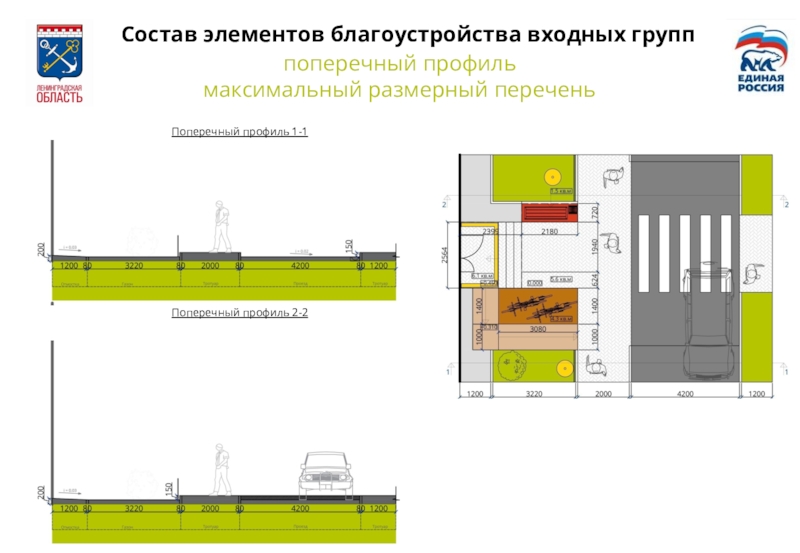

- 40. Состав элементов благоустройства входных групппоперечный профильрекомендуемый размерный перечень Поперечный профиль 1-1Поперечный профиль 2-2
- 41. Состав элементов благоустройства входных групппоперечный профильмаксимальный размерный переченьПоперечный профиль 1-1Поперечный профиль 2-2

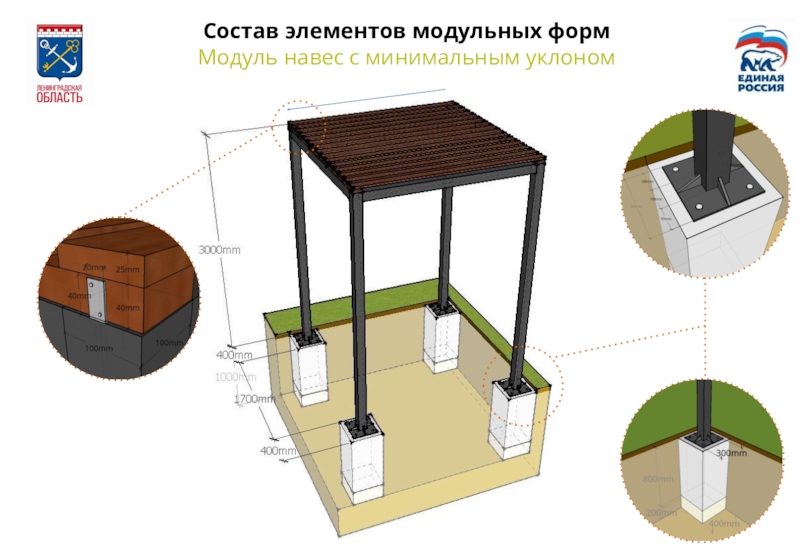

- 42. Состав элементов модульных формМодуль навес с минимальным уклоном

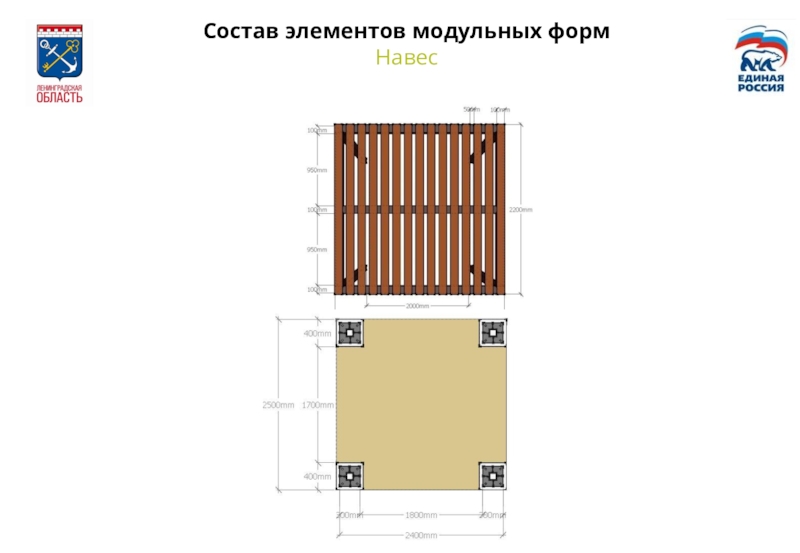

- 43. Состав элементов модульных формНавес

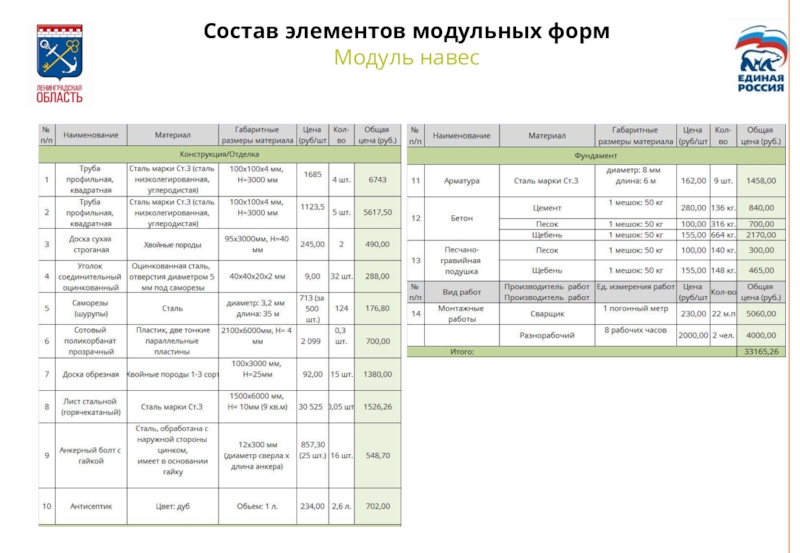

- 44. Состав элементов модульных формМодуль навес

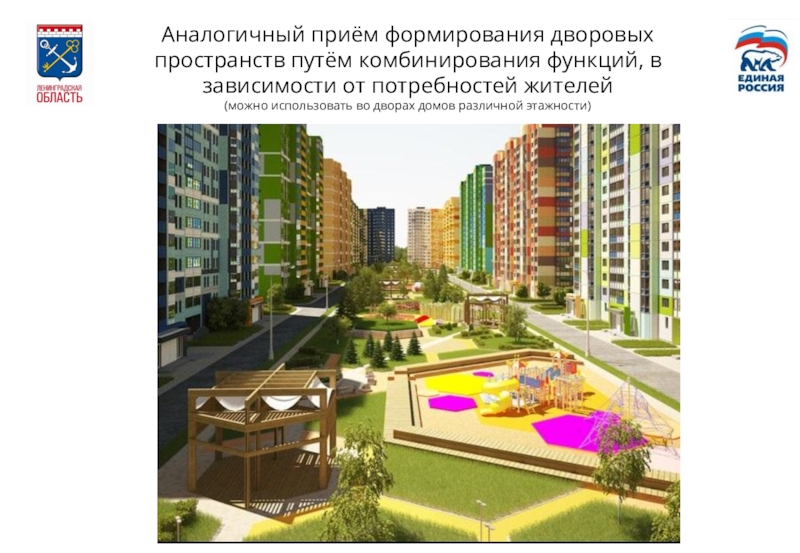

- 45. Аналогичный приём формирования дворовых пространств путём комбинирования
- 46. Скачать презентанцию
Принципы наполнения функциональных зон дворовых пространств элементами благоустройстваМинимальный перечень по 373- ФЗ:Установка урнУстановка скамеекОсвещение дворовых территорийРемонт дворовых проездовРекомендуемый правительством Ленинградской области переченьБлагоустройство входных группОзеленение территорииУстановка детских площадокУстановка спортивного оборудованияОрганизация парковочных местУстановка
- ВКонтакте
- РћРТвЂВВВВВВВВнокласснРСвЂВВВВВВВВРєРСвЂВВВВВВВВ
- РњРѕР№ Р В Р’В Р РЋРЎв„ўР В Р’В Р РЋРІР‚ВВВВВВВВРЎР‚
Слайды и текст этой презентации

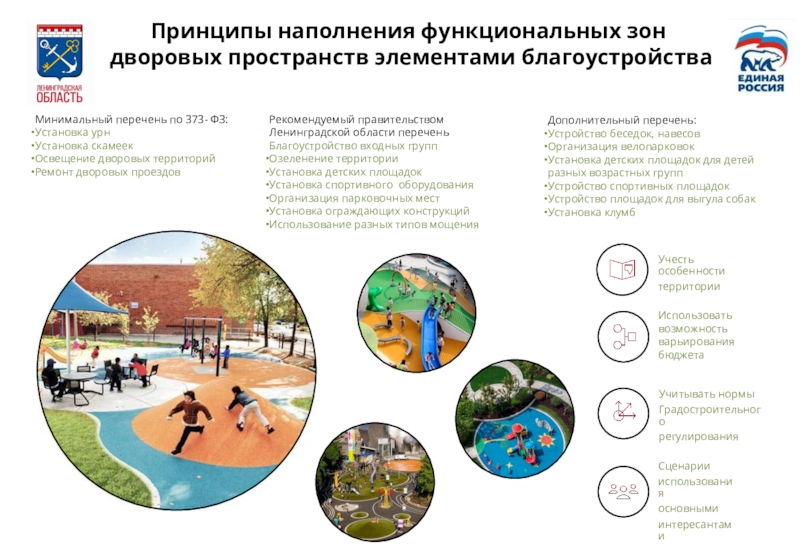

Слайд 2Принципы наполнения функциональных зон
дворовых пространств элементами благоустройства
Минимальный перечень по
373- ФЗ:
Установка урн
Установка скамеек
Освещение дворовых территорий
Ремонт дворовых проездов
Рекомендуемый правительством Ленинградской
области переченьБлагоустройство входных групп
Озеленение территории
Установка детских площадок
Установка спортивного оборудования
Организация парковочных мест
Установка ограждающих конструкций
Использование разных типов мощения
Учесть особенности
территории
Использовать возможность
варьирования
бюджета
Учитывать нормы
Градостроительного
регулирования
Сценарии
использования
основными
интересантами
Дополнительный перечень:
Устройство беседок, навесов
Организация велопарковок
Установка детских площадок для детей
разных возрастных групп
Устройство спортивных площадок
Устройство площадок для выгула собак
Установка клумб
Слайд 4Принцип зонирования и планирования
дворов – взаимосвязь функциональных пространств
да
нет
формирование дворового
пространства

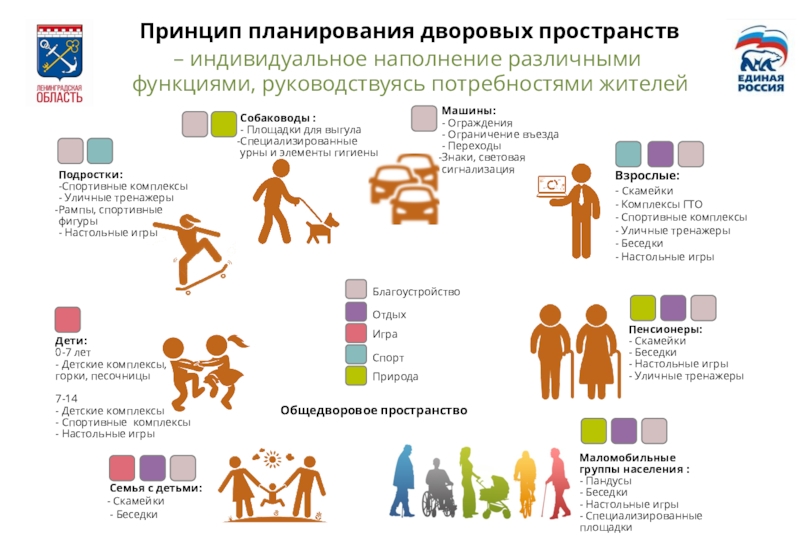

Слайд 5Общедворовое пространство
Принцип планирования дворовых пространств
– индивидуальное наполнение различными
функциями,
руководствуясь потребностями жителей
Слайд 6Освещение
Элементы наполнения дворовых пространств
+Благо-
устройство
+Природа
+Игра
+Спорт
+Отдых
Площадка для
выгула собак
Разные виды
мощения
Благоустройство
входных
групп
Ограждение
оцинкованное
Ограничители
Ландшафт
Кустарники
Цветы
Декоративные
ограждения
Скамьи
Беседки
Мангал
Детский
обучающий
комплекс
Детский игровой
комплекс под
навесом
Места общения
детей
Детский игровой
комплекс 0+
Детский игровой
комплекс 7+
Теннисный стол
Оборудование
Тренажеры
Спецтренажёры
Настольные игры
Спортивные
площадки
Урны
Скейт площадка
Для детей с
ограниченными
возможностями
Качели
Стелющиеся медленнорасту-щие растения
Газоны
Мини-сад
Навес
Скамьи
Парковки, в том числе для МГН
Велопарковки
Слайд 7Набор обязательных
типовых элементов двора
(рассчитанный на 100 жителей)
Газонное ограждение
Разные виды
мощения
Искусственная дорожная
неровность
Уличное освещение
Опилки из древесной коры
Бетонный теннисный стол
Коврик резиновый
Качели
для разных возрастных групп Детская игровая площадка
Качалка-балансир
-
-
-
-
-
-
-
-
-
-
-
Качалка на Пружине
Скамьи, Урны
Посевной газон
Благоустройство
Природа
Игра
Спорт
Отдых
Бесшовное резиновое покрытие

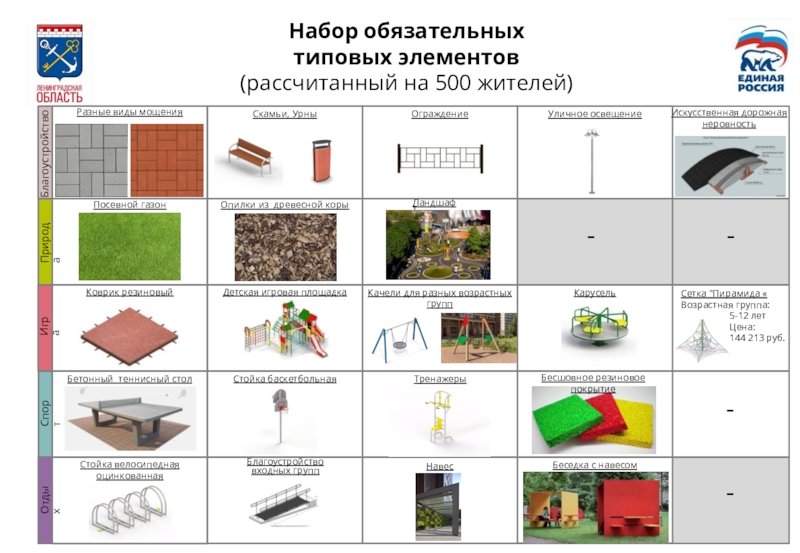

Слайд 8Набор обязательных
типовых элементов
(рассчитанный на 500 жителей)
-
-
-
-
Карусель
Сетка "Пирамида «
Возрастная группа:
5-12
летЦена:
144 213 руб.
Стойка баскетбольная
Тренажеры
Разные виды мощения
Благоустройство
Природа
Игра
Спорт
Отдых
Скамьи, Урны
Ограждение
Уличное освещение
Искусственная дорожная
неровность
Посевной газон
Опилки из древесной коры
Коврик резиновый
Детская игровая площадка
Бетонный теннисный стол
Благоустройство
входных групп
Навес
Беседка с навесом
Стойка велосипедная
оцинкованная
Ландшафт
Качели для разных возрастных групп
Бесшовное резиновое покрытие

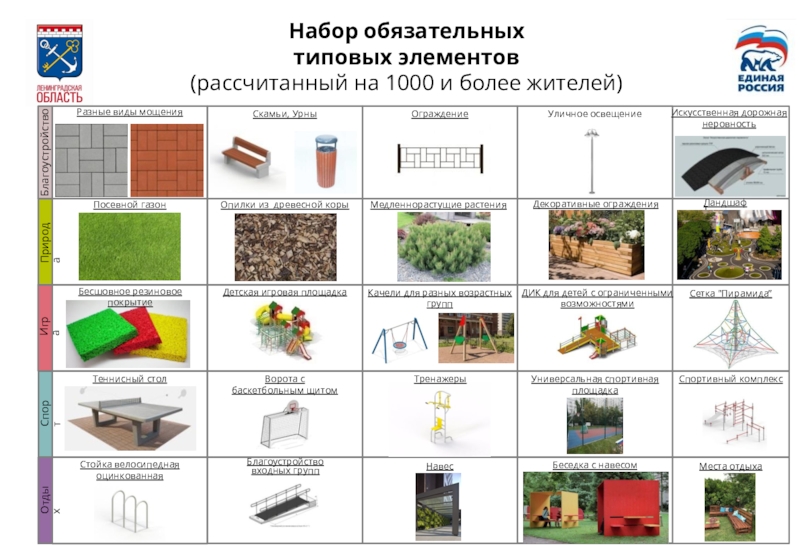

Слайд 9Набор обязательных
типовых элементов
(рассчитанный на 1000 и более жителей)
Сетка "Пирамида”
Благоустройство
входных групп
Навес
Беседка с навесом
Медленнорастущие растения
Стойка велосипедная
оцинкованная
Декоративные ограждения
ДИК для
детей с ограниченными возможностями
Универсальная спортивная
площадка
Ворота с
баскетбольным щитом
Спортивный комплекс
Благоустройство
Природа
Игра
Спорт
Отдых
Разные виды мощения
Скамьи, Урны
Ограждение
Уличное освещение
Искусственная дорожная
неровность
Посевной газон
Опилки из древесной коры
Детская игровая площадка
Теннисный стол
Тренажеры
Места отдыха
Ландшафт
Качели для разных возрастных групп
Бесшовное резиновое покрытие

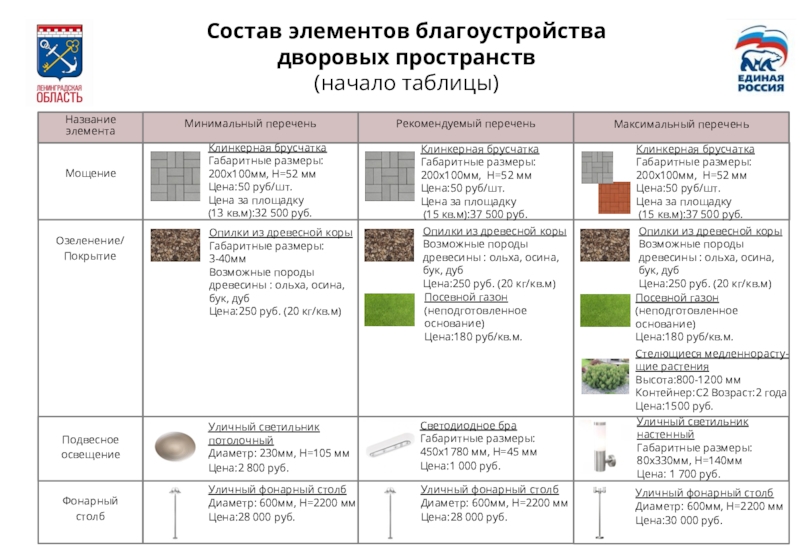

Слайд 10Освещение
Состав элементов благоустройства
дворовых пространств
(начало таблицы)
Название элемента
Озеленение/
Покрытие
Стелющиеся медленнорасту-
щие растения
Высота:800-1200 мм
Контейнер:С2
Возраст:2 года
Цена:1500 руб.
Мощение
Минимальный перечень
Рекомендуемый перечень
Максимальный перечень
Клинкерная брусчатка
Габаритные размеры:
200х100мм, H=52
ммЦена:50 руб/шт.
Цена за площадку
(13 кв.м):32 500 руб.
ё
Клинкерная брусчатка
Габаритные размеры:
200х100мм, H=52 мм
Цена:50 руб/шт.
Цена за площадку
(15 кв.м):37 500 руб.
Клинкерная брусчатка
Габаритные размеры:
200х100мм, H=52 мм
Цена:50 руб/шт.
Цена за площадку
(15 кв.м):37 500 руб.
Посевной газон
(неподготовленное
основание)
Цена:180 руб/кв.м.
Посевной газон
(неподготовленное
основание)
Цена:180 руб/кв.м.
Опилки из древесной коры
Габаритные размеры:
3-40мм
Возможные породы
древесины : ольха, осина,
бук, дуб
Цена:250 руб. (20 кг/кв.м)
Подвесное
освещение
Уличный светильник
потолочный
Диаметр: 230мм, H=105 мм
Цена:2 800 руб.
Светодиодное бра
Габаритные размеры:
450х1780 мм, H=45 мм
Цена:1 000 руб.
Уличный светильник
настенный
Габаритные размеры:
80х330мм, H=140мм
Цена: 1 700 руб.
Фонарный
столб
Уличный фонарный столб
Диаметр: 600мм, H=2200 мм
Цена:28 000 руб.
Уличный фонарный столб
Диаметр: 600мм, H=2200 мм
Цена:28 000 руб.
Уличный фонарный столб
Диаметр: 600мм, H=2200 мм
Цена:30 000 руб.
Опилки из древесной коры
Возможные породы
древесины : ольха, осина,
бук, дуб
Цена:250 руб. (20 кг/кв.м)
Опилки из древесной коры
Возможные породы
древесины : ольха, осина,
бук, дуб
Цена:250 руб. (20 кг/кв.м)

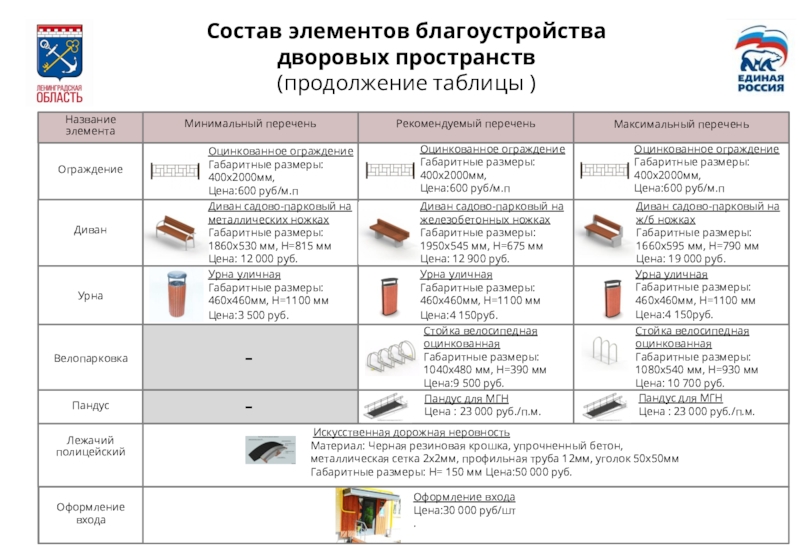

Слайд 11Освещение
Состав элементов благоустройства
дворовых пространств
(продолжение таблицы )
Название элемента
Диван
Урна
Минимальный перечень
Рекомендуемый перечень
Максимальный
перечень
Ограждение
Оцинкованное ограждение
Габаритные размеры:
400х2000мм,
Цена:600 руб/м.п
Оцинкованное ограждение
Габаритные размеры:
400х2000мм,
Цена:600 руб/м.п
Оцинкованное ограждение
Габаритные размеры:
400х2000мм,
Цена:600 руб/м.п
Диван
садово-парковый на металлических ножках
Габаритные размеры:
1860х530 мм, Н=815 мм
Цена: 12 000 руб.
Урна уличная
Габаритные размеры:
460х460мм, Н=1100 мм
Цена:3 500 руб.
Диван садово-парковый на
железобетонных ножках
Габаритные размеры:
1950х545 мм, Н=675 мм
Цена: 12 900 руб.
Урна уличная
Габаритные размеры:
460х460мм, Н=1100 мм
Цена:4 150руб.
Диван садово-парковый на
ж/б ножках
Габаритные размеры:
1660х595 мм, Н=790 мм
Цена: 19 000 руб.
Велопарковка
Стойка велосипедная
оцинкованная
Габаритные размеры:
1080х540 мм, H=930 мм
Цена: 10 700 руб.
Стойка велосипедная
оцинкованная
Габаритные размеры:
1040х480 мм, H=390 мм
Цена:9 500 руб.
-
Урна уличная
Габаритные размеры:
460х460мм, Н=1100 мм
Цена:4 150руб.
Пандус
Пандус для МГН
Цена : 23 000 руб./п.м.
-
Пандус для МГН
Цена : 23 000 руб./п.м.
Лежачий полицейский
Искусственная дорожная неровность
Материал: Черная резиновая крошка, упрочненный бетон,
металлическая сетка 2x2мм, профильная труба 12мм, уголок 50x50мм
Габаритные размеры: Н= 150 мм Цена:50 000 руб.
Оформление входа
Оформление входа
Цена:30 000 руб/шт
.
Слайд 12Освещение
Состав элементов благоустройства
дворовых пространств
(окончание таблицы)
Название элемента
Минимальный перечень
Рекомендуемый перечень
Максимальный перечень
Модульные
формы
Модульная беседка
Габаритные размеры:
2000х2000 мм, Н=3000 мм
Цена: 35 000руб.
Бетонная скамья
(служащая
разделением пространства)Габаритные размеры:
Н=3000 мм
Цена: 30 000 руб.
Модульная беседка
Габаритные размеры:
2000х2000 мм, Н=3000 мм
Цена: 35 000 руб.
Навес
Габаритные размеры:
Н=3000 мм
Цена: 30 000 руб.
Итого:
760 000
450 000
300 000
Навес
Габаритные размеры:
2000х2000 мм,
Н=3000 мм
Цена: 40 000 руб.
Навес
Ландшафтные скамейки
-
-
Организация парковочных мест
Навес над парковочными местами
Габаритные размеры:
Н=5000 мм
Цена: 8 000 руб.
Навес над парковочными местами
Габаритные размеры:
Н=5000 мм
Цена: 5 000 руб.
Разметка парковочных мест
Цена: 1 000 руб. (одно парковочное место)
Разметка парковочных мест
Цена: 1 000 руб. (одно парковочное место)
Разметка парковочных мест
Цена: 1 000 руб. (одно парковочное место)
Модульная беседка
Габаритные размеры:
2000х2000 мм, Н=3000 мм
Цена: 35 000 руб.

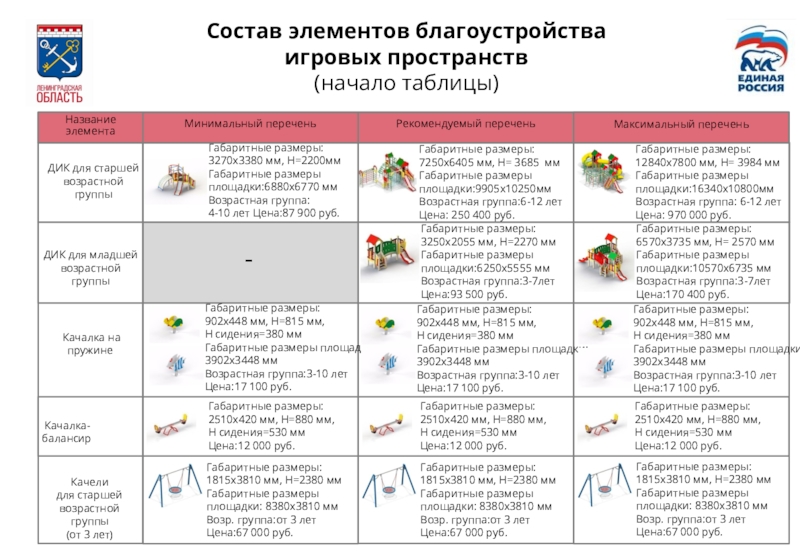

Слайд 13Освещение
Состав элементов благоустройства
игровых пространств
(начало таблицы)
Название элемента
Минимальный перечень
Рекомендуемый перечень
Максимальный перечень
ДИК
для старшей
возрастной группы
Габаритные размеры:
3270х3380 мм, Н=2200мм
Габаритные размеры
площадки:6880х6770
ммВозрастная группа:
4-10 лет Цена:87 900 руб.
Габаритные размеры:
1815х3810 мм, Н=2380 мм
Габаритные размеры
площадки: 8380х3810 мм
Возр. группа:от 3 лет
Цена:67 000 руб.
Габаритные размеры:
1815х3810 мм, Н=2380 мм
Габаритные размеры
площадки: 8380х3810 мм
Возр. группа:от 3 лет
Цена:67 000 руб.
Габаритные размеры:
1815х3810 мм, Н=2380 мм
Габаритные размеры
площадки: 8380х3810 мм
Возр. группа:от 3 лет
Цена:67 000 руб.
Качели
для старшей
возрастной группы
(от 3 лет)
Габаритные размеры:
12840х7800 мм, Н= 3984 мм
Габаритные размеры
площадки:16340х10800мм
Возрастная группа: 6-12 лет
Цена: 970 000 руб.
Габаритные размеры:
7250х6405 мм, Н= 3685 мм
Габаритные размеры
площадки:9905х10250мм
Возрастная группа:6-12 лет
Цена: 250 400 руб.
Габаритные размеры:
3250х2055 мм, Н=2270 мм
Габаритные размеры
площадки:6250х5555 мм
Возрастная группа:3-7лет
Цена:93 500 руб.
ДИК для младшей
возрастной группы
Габаритные размеры:
6570х3735 мм, Н= 2570 мм
Габаритные размеры
площадки:10570х6735 мм
Возрастная группа:3-7лет
Цена:170 400 руб.
Габаритные размеры:
902х448 мм, Н=815 мм,
Н сидения=380 мм
Габаритные размеры площадки: 3902х3448 мм
Возрастная группа:3-10 лет
Цена:17 100 руб.
Качалка на
пружине
Габаритные размеры:
902х448 мм, Н=815 мм,
Н сидения=380 мм
Габаритные размеры площадки: 3902х3448 мм
Возрастная группа:3-10 лет
Цена:17 100 руб.
Габаритные размеры:
902х448 мм, Н=815 мм,
Н сидения=380 мм
Габаритные размеры площадки: 3902х3448 мм
Возрастная группа:3-10 лет
Цена:17 100 руб.
Габаритные размеры:
2510х420 мм, Н=880 мм,
Н сидения=530 мм
Цена:12 000 руб.
Габаритные размеры:
2510х420 мм, Н=880 мм,
Н сидения=530 мм
Цена:12 000 руб.
Габаритные размеры:
2510х420 мм, Н=880 мм,
Н сидения=530 мм
Цена:12 000 руб.
Качалка-балансир
-

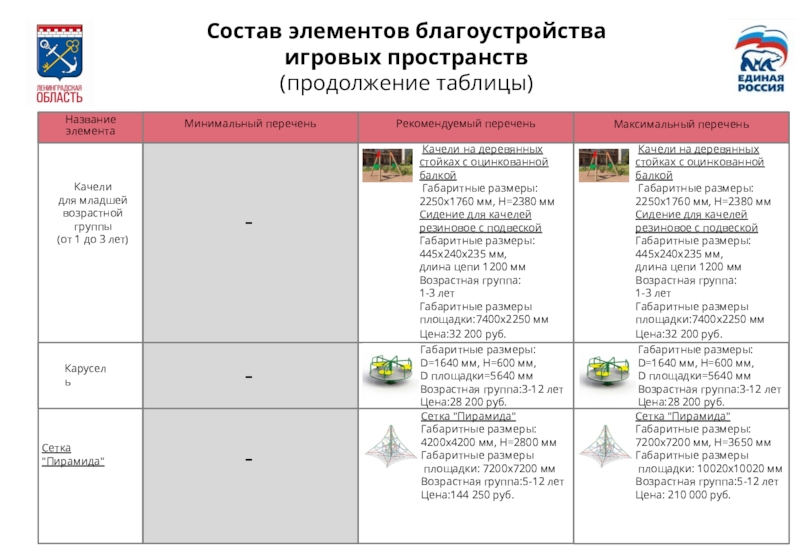

Слайд 14Освещение
Состав элементов благоустройства
игровых пространств
(продолжение таблицы)
Название элемента
Минимальный перечень
Рекомендуемый перечень
Максимальный перечень
Сетка
"Пирамида"
Сетка "Пирамида"
Габаритные размеры:
7200х7200 мм, Н=3650 мм
Габаритные размеры
площадки: 10020х10020 мм
Возрастная
группа:5-12 летЦена: 210 000 руб.
Сетка "Пирамида"
Габаритные размеры:
4200х4200 мм, Н=2800 мм
Габаритные размеры
площадки: 7200х7200 мм
Возрастная группа:5-12 лет
Цена:144 250 руб.
Карусель
Габаритные размеры:
D=1640 мм, H=600 мм,
D площадки=5640 мм
Возрастная группа:3-12 лет
Цена:28 200 руб.
Габаритные размеры:
D=1640 мм, H=600 мм,
D площадки=5640 мм
Возрастная группа:3-12 лет
Цена:28 200 руб.
Качели на деревянных
стойках с оцинкованной
балкой
Габаритные размеры:
2250х1760 мм, Н=2380 мм
Сидение для качелей
резиновое с подвеской
Габаритные размеры:
445х240х235 мм,
длина цепи 1200 мм
Возрастная группа:
1-3 лет
Габаритные размеры
площадки:7400х2250 мм
Цена:32 200 руб.
Качели
для младшей
возрастной
группы
(от 1 до 3 лет)
Качели на деревянных
стойках с оцинкованной
балкой
Габаритные размеры:
2250х1760 мм, Н=2380 мм
Сидение для качелей
резиновое с подвеской
Габаритные размеры:
445х240х235 мм,
длина цепи 1200 мм
Возрастная группа:
1-3 лет
Габаритные размеры
площадки:7400х2250 мм
Цена:32 200 руб.
-
-
-
Слайд 15Освещение
Состав элементов благоустройства
игровых пространств
(окончание таблицы)
Название элемента
Озеленение/
Покрытие
Покрытия
Минимальный перечень
Рекомендуемый перечень
Максимальный перечень
Итого:
1
710 000
680 000
210 000
Для детей
с ограниченными
возможностями
Детский игровой комплекс
Габаритные размеры:
9209х6320 мм, Н=3100 мм,
Габаритные размеры
площадки: 9320х12700 мм Возрастная группа:4-10 лет
Цена: 125 000 руб.
Стол-песочница для детей с
огр. физическими
возможностями
Габаритные размеры:
3040х1050 мм, H=1110 мм,
Возрастная группа: от 3 лет
Цена: 39 000 руб.
Посевной газон
(неподготовленное
основание)
Цена:175 руб/кв.м.
Опилки из древесной коры
Возможные породы
древесины : ольха, осина,
бук, дуб
Цена:240 руб. (20 кг/кв.м)
-
-
Посевной газон
(неподготовленное
основание)
Цена:175 руб/кв.м.
Опилки из древесной коры
Древесина : ольха, осина,
бук, дуб
Цена:240 руб. (20 кг/кв.м)
Опилки из древесной коры
Древесина : ольха, осина,
бук, дуб
Цена:240 руб. (20 кг/кв.м)
Бесшовное резиновое покрытие
Бесшовное резиновое покрытие
Бесшовное резиновое покрытие
Цена:3000руб. М2(20 мм)
Цена:3000руб. М2(20 мм)
Цена:3000руб. М2(20 мм)
Слайд 16Освещение
Состав элементов благоустройства
спортивных пространств
(начало таблицы)
Название элемента
Минимальный перечень
Рекомендуемый перечень
Максимальный перечень
Габаритные
размеры:
2750х1550 мм, H=760 мм
Цена:51 000 руб.
Габаритные размеры:
2750х1550 мм, H=760 мм
Цена:51
000 руб.Габаритные размеры:
2750х1550 мм, H=760 мм
Цена:51 000 руб.
Габаритные размеры:
960х875 мм, Н=2000 мм
Габаритные размеры
площадки:2960х2875 мм
Цена:39 000 руб/шт.
Габаритные размеры:
1100х876 мм,Н=1535 мм
Габаритные размеры
площадки:2800х3100 мм
Цена: 50 000 руб/шт.
Габаритные размеры:
980х760 мм, Н=1188 мм
Габаритные размеры
площадки:3980х2760 мм
Цена:35 500 руб/шт.
Теннисный стол
Тренажеры
(Возрастная группа: от 14 лет)
Габаритные размеры:
2200х850 мм, Н=1170 мм
Габаритные размеры
площадки:4200х2850 мм
Цена: 48 000 руб/шт.
Габаритные размеры:
960х875 мм, Н=2000 мм
Габаритные размеры
площадки:2960х2875 мм
Цена:39 000 руб/шт.
Габаритные размеры:
1100х876 мм,Н=1535 мм
Габаритные размеры
площадки:2800х3100 мм
Цена: 50 000 руб/шт.
Габаритные размеры:
980х760 мм, Н=1188 мм
Габаритные размеры
площадки:3980х2760 мм
Цена:35 500 руб/шт.
Габаритные размеры:
1000х850 мм, Н=1420 мм
Габаритные размеры
площадки:2850х3000 мм
Цена: 44 000 руб/шт.
-
-
Слайд 17Освещение
Состав элементов благоустройства
спортивных пространств
(окончание таблицы)
Название элемента
Минимальный перечень
Рекомендуемый перечень
Максимальный перечень
Стойка
баскетбольная
Габаритные размеры:
1000х1190мм, H=4190 мм
Габаритные размеры
площадки: 4000х4190 мм
Возрастная группа: от
6 летЦена: 18 000 руб.
Cпортивная площадка
Универсальная спортивная
Площадка
Габаритные размеры:
14х19м
1. Ограждение
2. Травмобезопасное
резиновое покрытие
4. Бордюр дорожный по
периметру
5. Стойка баскетбольная с
щитом
6. Ворота для минифутбола
7. Волейбольные стойки
Универсальные
Возрастная группа: от 6 лет
Цена: 1 100 000 руб.
-
-
Оборудование для Workout
Комплекс из 7 турников
Габаритные размеры:
7280х6090 мм, Н = 2630 мм
Возрастная группа:от 14 лет
Цена: 245 000 руб/шт
-
-
Покрытия
Итого:
1 760 000
232 000
60 000
Озеленение/
Покрытие
Посевной газон
Цена:175 руб/кв.м.
Опилки из древесной коры
Цена:240 руб. (20 кг/кв.м)
Посевной газон
Цена:175 руб/кв.м.
Бесшовное резиновое покрытие
Бесшовное резиновое покрытие
Бесшовное резиновое покрытие
Цена:3000руб. М2(20 мм)
Цена:3000руб. М2(20 мм)
Цена:3000руб. М2(20 мм)
Слайд 18Состав элементов благоустройства дворовой территории
на примере наполнения типового двора
Ленинградской
области

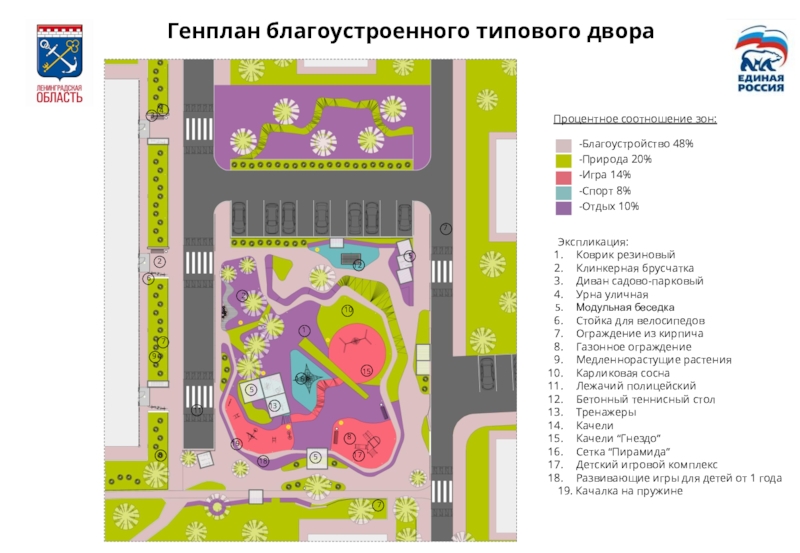

Слайд 19Генплан благоустроенного типового двора
Экспликация:
Коврик резиновый
Клинкерная брусчатка
Диван садово-парковый
Урна уличная
Модульная беседка
Стойка
для велосипедов
Ограждение из кирпича
Газонное ограждение
Медленнорастущие растения
Карликовая сосна
Лежачий полицейский
Бетонный теннисный стол
Тренажеры
Качели
Качели
“Гнездо”Сетка “Пирамида”
Детский игровой комплекс
Развивающие игры для детей от 1 года
19. Качалка на пружине
5
5
5
Слайд 202
2
3
4
6
7
7
7
8
8
9
10
11
12
13
15
16
17
18
19
5
5
5
5
СТОИМОСТЬ
БЛАГОУСТРОЙСТВА
ДВОРОВОЙ ТЕРРИТОРИИ:
- Стоимость игрового и
спортивного оборудования
=526 650 руб.
Стоимость уличной мебели
(скамейки, урны, беседки)
=558 200 руб.
Стоимость покрытия
(брусчатка,
резиновая плитка)=3 500 000 руб.
Стоимость освещения
= 300 000 руб.
- Стоимость озеленения
(кустарники, газон, опилки)
=65 000 руб.
- Стоимость дорожного оборудования
(искусственные дорожные неровности, полусферы, Велопарковки)
= 250 100 руб.
Общая стоимость благоустройства дворовой
Территории = 5 200 000 руб.
для старшей возрастной группы

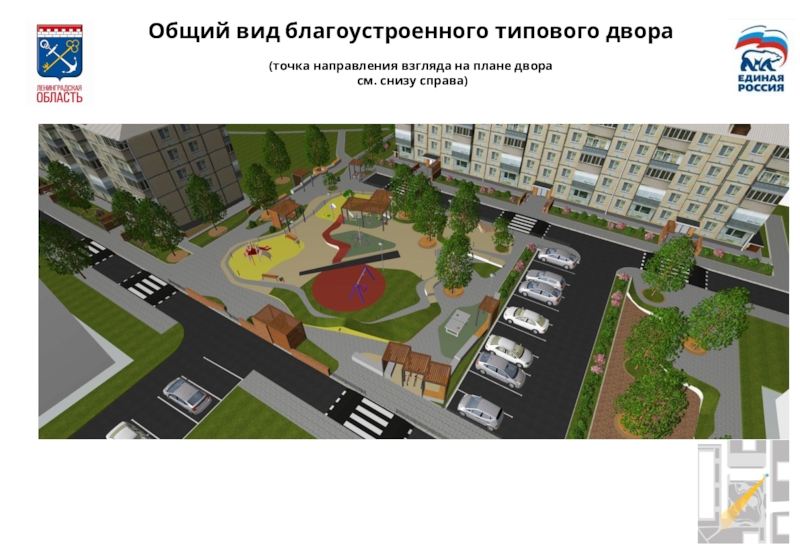

Слайд 21Общий вид благоустроенного типового двора
(точка направления взгляда на плане двора
см. снизу справа)
Слайд 33Состав элементов благоустройства у подъездов
минимальный перечень
Диван садово-парковый на
металлических
ножках
Кол-во: 1 шт.
Цена: 12 000 руб.
Урна уличная
Кол-во: 1 шт.
Цена:3 500
руб.Клинкерная брусчатка
Габаритные размеры: 13 кв.м
Цена:32 500 руб.
Оцинкованное ограждение
Габаритные размеры:10 м
Цена:6 000 руб.
Лежачий полицейский
Металлическая конструкция
Резиновое покрытие
Кол-во: 1 шт.
Цена:50 000 руб.
Уличный светильник потолочный
Кол-во: 1 шт.
Цена:2 800 руб.
Оформление входа
Цена:30 000 руб.
Уличный фонарный столб
Кол-во: 2шт.
Цена:56 000 руб.
Общая стоимость =
192 800 руб.

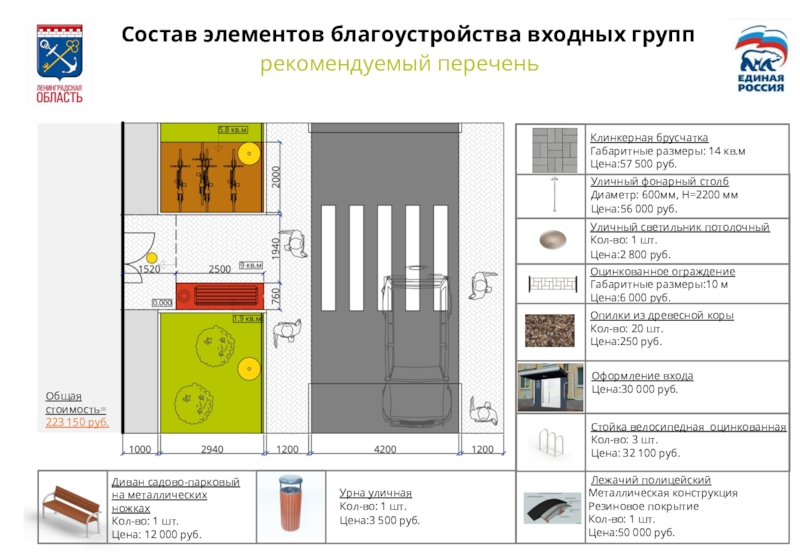

Слайд 35Состав элементов благоустройства входных групп
рекомендуемый перечень
Клинкерная брусчатка
Габаритные размеры: 14 кв.м
Цена:57
500 руб.
Оцинкованное ограждение
Габаритные размеры:10 м
Цена:6 000 руб.
Общая
стоимость=
223 150
руб.Уличный фонарный столб
Диаметр: 600мм, H=2200 мм
Цена:56 000 руб.
Оформление входа
Цена:30 000 руб.
Диван садово-парковый
на металлических
ножках
Кол-во: 1 шт.
Цена: 12 000 руб.
Урна уличная
Кол-во: 1 шт.
Цена:3 500 руб.
Лежачий полицейский
Металлическая конструкция
Резиновое покрытие
Кол-во: 1 шт.
Цена:50 000 руб.
Стойка велосипедная оцинкованная
Кол-во: 3 шт.
Цена: 32 100 руб.
Уличный светильник потолочный
Кол-во: 1 шт.
Цена:2 800 руб.
Опилки из древесной коры
Кол-во: 20 шт.
Цена:250 руб.
Слайд 37Состав элементов благоустройства входных групп
максимальный перечень
Стойка велосипедная оцинкованная
Кол-во: 3 шт.
Цена:
32 100 руб.
Клинкерная брусчатка
Габаритные размеры: 17,5 кв.м
Цена:43 750 руб.
Оцинкованное ограждение
Габаритные
размеры:10 мЦена:6 000 руб.
Диван садово-парковый на
ж/б ножках
Кол-во: 1 шт.
Цена: 19 000 руб.
Пандус для МГН
Цена :23 000 руб./п.м.
Уличный фонарный столб
Диаметр: 600мм, H=2200 мм
Цена:56 000 руб.
Оформление входа
Цена:30 000 руб.
Урна уличная
Кол-во: 1 шт.
Цена:4 150руб.
Лежачий полицейский
Кол-во: 1 шт.
Цена:50 000 руб.
Светодиодное бра
Кол-во: 2 шт.
Цена:2 000 руб.
Общая
стоимость =
233 900 руб.
Слайд 39Состав элементов благоустройства входных групп
поперечный профиль
минимальный размерный перечень
Поперечный профиль
1-1
Поперечный профиль 2-2
Слайд 40Состав элементов благоустройства входных групп
поперечный профиль
рекомендуемый размерный перечень
Поперечный профиль
1-1
Поперечный профиль 2-2
Слайд 41Состав элементов благоустройства входных групп
поперечный профиль
максимальный размерный перечень
Поперечный профиль 1-1
Поперечный
профиль 2-2
Слайд 45Аналогичный приём формирования дворовых пространств путём комбинирования функций, в зависимости
от потребностей жителей
(можно использовать во дворах домов различной этажности)
