Рис. 1. Строение животной клетки. 1 – цитоплазматическая мембрана, 2 –

гиалоплазма, 3 – лизосома, 4 – эндоцитоз, 5 – центриоль,

6 – экзоцитоз, 7 – секреторная гранула, 8 – рибосомы, 9 – митохондрия, 10 – аппарат Гольджи, 11 – ядро, 12 – ядрышко, 13 – цитоскелет, 14 – шероховатая эндоплазматическая сеть, 15 – гладкая эндоплазматическая сеть.

разнообразие синаптических контактов, а также на наличие миелиновых оболочек вокруг

аксона.

Рис. 3. Строение синапса.
1 – пресинаптическое окончание, 2 – постсинаптическая мембрана, 3 – синаптическая щель, 4 – везикула, 5 – эндоплазматическая сеть, 6 – митохондрия.

мембрана, 3 – синаптическая щель, 4 – везикула, 5 –

эндоплазматическая сеть, 6 – митохондрия.

Рис. 4. Нейрон и окончания нервных волокон, образующие на нем синапсы.
1 – синапс, 2 – нервные окончания, 3 – тело нейрона.

дендрит, 4 – вещество Ниссля, 5 – пресинаптическое окончание, 6

– ножка астроцита, 7 – аппарат Гольджи, 8 – митохондрия, 9 – нейрофибриллы, 10 – аксон, 11 – миелиновая оболочка, 12 – перехват Ранвье, 13 – ядро шванновской клетки, 14 – синапс, 15 – постсинаптический нейрон.

пресинаптические окончания. Стрелками показано направление проведения информации.

Рис. 7. Строение нервных

волокон.
А – миелиновое, Б – безмиелиновое; 1 – волокно, 2 – миелиновый слой, 3 – ядро шванновской клетки, 4 – микротрубочки, 5 – нейрофиламенты, 6 – митохондрии, 7 – соединительнотканная оболочка.

шванновской клеткой.
1 – аксон, 2 – слои миелиновой оболочки,

3 – перехваты Ранвье, 4 – ядро шванновской клетки. Стрелкой показано направление продвижения выроста цитоплазматической мембраны.
Рис. 9. Различные типы нейронов.
А – псевдоуниполярный нейрон спинномозгового ганглия, Б – биполярный нейрон сетчатки, В – мотонейрон спинного мозга, Г – пирамидная клетка коры больших полушарий (видно, что дендриты покрыты шипиками), Д – клетка Пуркинье мозжечка. 1 – тело клетки, 2 – дендрит, 3 – аксон, 4 – коллатерали аксона.

Б – биполярный нейрон сетчатки, В – мотонейрон спинного мозга,

Г – пирамидная клетка коры больших полушарий (видно, что дендриты покрыты шипиками), Д – клетка Пуркинье мозжечка. 1 – тело клетки, 2 – дендрит, 3 – аксон, 4 – коллатерали аксона.

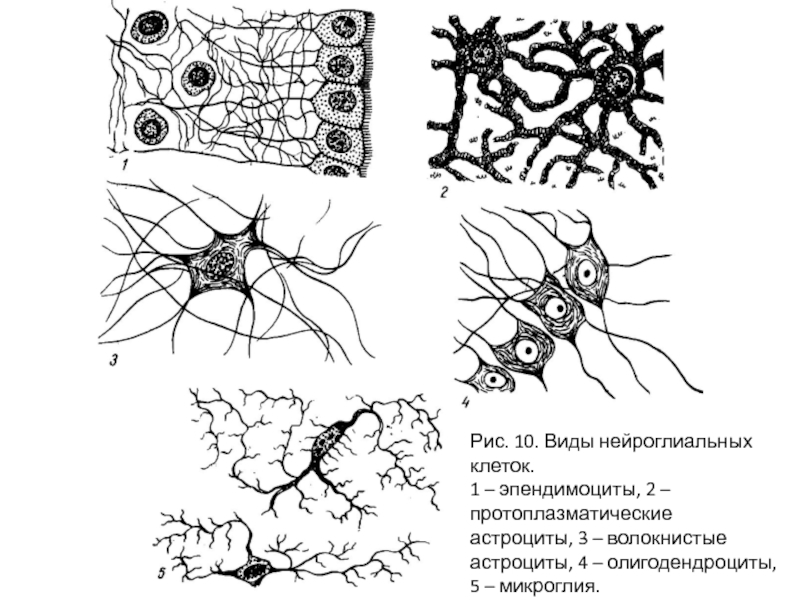

протоплазматические астроциты, 3 – волокнистые астроциты, 4 – олигодендроциты, 5

– микроглия.

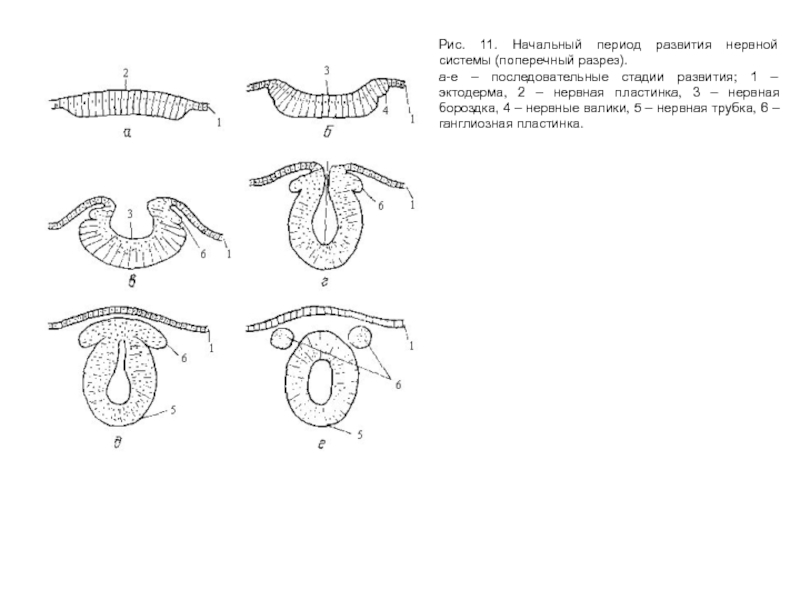

последовательные стадии развития; 1 – эктодерма, 2 – нервная пластинка,

3 – нервная бороздка, 4 – нервные валики, 5 – нервная трубка, 6 – ганглиозная пластинка.

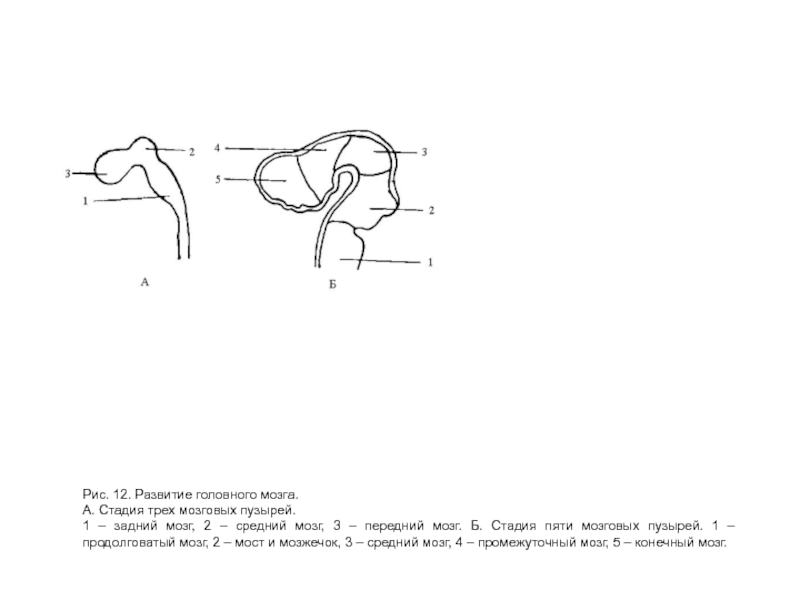

1 – задний мозг, 2 – средний мозг, 3 –

передний мозг. Б. Стадия пяти мозговых пузырей. 1 – продолговатый мозг, 2 – мост и мозжечок, 3 – средний мозг, 4 – промежуточный мозг, 5 – конечный мозг.

рог, 2 – центральная часть, 3 – задний рог, 4

– нижний рог; 5 – III мозговой желудочек, 6 – сильвиев водопровод, 7 – IV мозговой желудочек.

Рис. 14. Кровоснабжение мозга.
1 – дуга аорты, 2 – подключичная артерия, 3 – общая сонная артерия, 4 – наружная и 5 – внутренняя сонные артерии, 6 – позвоночная артерия, 7 – задняя мозговая артерия, 8 – средняя мозговая артерия, 9 – передняя мозговая артерия, 10 – передняя соединительная артерия, 11 – задняя соединительная артерия, 12 – базилярная артерия, 13 – передняя спинномозговая артерия.

задний рог, 2 – передний рог, 3 – дорсальный канатик,

4 – латеральный канатик, 5 – вентральный канатик, 6 – задний корешок, 7 – передний корешок, 8 – спинномозговой нерв, 9 – спинальный ганглий, 10 – мягкая мозговая оболочка, 11 – паутинная оболочка, 12 – твердая мозговая оболочка.

Рис. 16. Взаимное расположение сегментов спинного мозга и тел позвонков. Слева – номера позвонков, справа – номера спинномозговых нервов и их выход из позвоночного канала через межпозвоночные отверстия.

рога, 2 – передние рога, 3 – боковые рога, 4

– промежуточное вещество, 5 – передний канатик, 6 – боковой канатик, 7 – задний канатик, 8 – спинномозговой канал, 9 – задний корешок, 10 – передний корешок, 11 – спинальный узел, 12 – спинномозговой нерв (9-12 слева не изображены).

– псевдоуниполярный (чувствительный) нейрон спинномозгового ганглия, 3 – исполнительный нейрон

(мотонейрон), 4 – нервно-мышечный синапс.

Рис. 19. Дуги сгибательного (соматического) рефлекса (А) и вегетативного рефлекса (Б).
1 – чувствительное нервное окончание, 2 – псевдоуниполярный нейрон спинномозгового ганглия, 3 – вставочные нейроны, 4 – исполнительный нейрон, 5 – исполнительный орган (мышца, железа), 6 – вегетативный ганглий.

мозг, 2 – продолговатый мозг, 3 – перекрест пирамид, 4

– варолиев мост, 5 – мозжечок, 6 – полушарие мозжечка, 7 – IV мозговой желудочек, 8 – ножки мозга, 9 – крыша мозга, 10 – мозговой водопровод, 11 – заднее продырявленное вещество, 12 – задняя комиссура, 13 – таламус, 14 – серый бугор, 15 – зрительный нерв и зрительная хиазма, 16 – гипофиз, 17 – мамиллярные тела, 18 – эпифиз, 19 – свод, 20 – передняя комиссура, 21 – мозолистое тело, 22 – прозрачная перегородка, 23 – лобная доля, 24 – теменная доля, 25 – затылочная доля, 26 – височная доля, 27 – переднее продырявленное вещество, 28 – обонятельная луковица, 29 – обонятельный тракт. Структуры, отмеченные как 3, 6, 11, 27-29 на этом рисунке не видны (см. рис. 21).
2-7 – задний мозг, 8-12 – средний мозг, 13-18 – промежуточный мозг, 19-29 – конечный мозг.

20. Структуры, отмеченные как 7, 9, 10, 12, 13, 18-22,

24, 25 на этом рисунке не видны.

мозга.

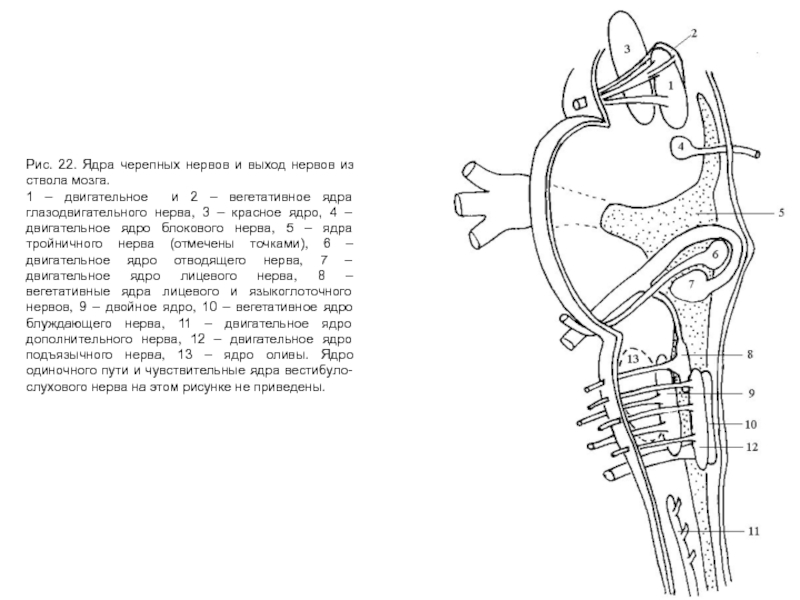

1 – двигательное и 2 – вегетативное ядра глазодвигательного нерва,

3 – красное ядро, 4 – двигательное ядро блокового нерва, 5 – ядра тройничного нерва (отмечены точками), 6 – двигательное ядро отводящего нерва, 7 – двигательное ядро лицевого нерва, 8 – вегетативные ядра лицевого и языкоглоточного нервов, 9 – двойное ядро, 10 – вегетативное ядро блуждающего нерва, 11 – двигательное ядро дополнительного нерва, 12 – двигательное ядро подъязычного нерва, 13 – ядро оливы. Ядро одиночного пути и чувствительные ядра вестибуло-слухового нерва на этом рисунке не приведены.

черепные нервы: V – тройничный, VI – отводящий, VII –

лицевой, VIII – вестибулослуховой, IX – языкоглоточный, X – блуждающий, XI – дополнительный, XII – подъязычный;
1 – пирамида, 2 – перекрест пирамид, 3 – олива, 4 – нижняя ножка мозжечка, 5 – средняя ножка мозжечка, 6 – варолиев мост.

Рис. 24. Дорсальная поверхность ствола мозга.
1 – нежный канатик, 2 – нежный бугорок, 3 – клиновидный канатик, 4 – клиновидный бугорок; 5-9 – структуры, входящие в ромбовидную ямку: 5 – треугольник подъязычного нерва, 6 – треугольник блуждающего нерва, 7 – вестибулярное поле, 8 – лицевой бугорок, 9 – голубое пятно; 10 – нижняя ножка мозжечка, 11 – средняя ножка мозжечка, 12 – верхняя ножка мозжечка, 13 – верхний холмик четверохолмия, 14 – нижний холмик четверохолмия; IV – блоковый нерв (IV пара).

– основание; 1 – дно IV желудочка, 2 – ядро

отводящего нерва, 3 – вестибулярные ядра, 4 – ядро тройничного нерва, 5 – ядро лицевого нерва, 6 – ядра шва, 7 – собственные ядра моста, 8 – пирамидный тракт, 9 – медиальная петля, 10 – трапециевидное тело, 11 – верхние ножки мозжечка, 12 – средние ножки мозжечка.

Рис. 26. Поперечный разрез через средний мозг на уровне нижних холмиков.
I – крыша мозга, II – покрышка, III – основание; 1 – холмик четверохолмия, 2 – сильвиев водопровод, 3 – центральное серое вещество, 4 – красное ядро, 5 – черная субстанция, 6 – межножковое ядро, 7 – ядро тройничного нерва, 8 – ядро блокового нерва.

тело нейрона, 2 – аксон, 3 – дендриты; I –

продолговатый мозг, II – варолиев мост, III – средний мозг, IV – гипоталамус, V – таламус.

передняя доля, II – средняя доля, III – задняя доля,

IV – флокуло-нодулярная доля. 1-9 – дольки червя: 1 – язычок мозжечка, 2 – центральная долька, 3 – верхушка, 4 – скат, 5 – листок, 6 – бугор, 7 – пирамида, 8 – язычок червя, 9 – узелок; 10-18 – дольки полушарий: 10 – крыло центральной дольки, 11 – передняя и 12 – задняя части четырехугольной дольки, 13 – верхняя и 14 – нижняя полулунные дольки, 15 – двубрюшная долька, 16 – миндалина, 17 – околоклочок, 18 – клочок

часть промежуточного мозга.
1 – полушарие мозжечка, 2 – червь, 3

– кора мозжечка, 4 – белое вещество мозжечка, 5 – ядро шатра, 6 – шаровидное ядро, 7 – пробковидное ядро, 8 – зубчатое ядро, 9 – верхний холмик четверохолмия, 10 – нижний холмик четверохолмия, 11 – эпифиз, 12 – комиссура поводков, 13 – треугольник поводков, 14 – таламус, 15 – III мозговой желудочек, 16 – колонны свода.

Рис. 30. Кора мозжечка.
I – молекулярный слой, II – ганглиозный слой, III – зернистый слой, IV – белое вещество.
1 – звездчатая клетка, 2 – корзинчатая клетка, 3 – клетка Пуркинье, 4 – аксон клетки Пуркинье, 5 – лазающее волокно, 6 – мшистое волокно, 7 – зернистая клетка, 8 – клетка Гольджи, 9 – параллельное волокно.

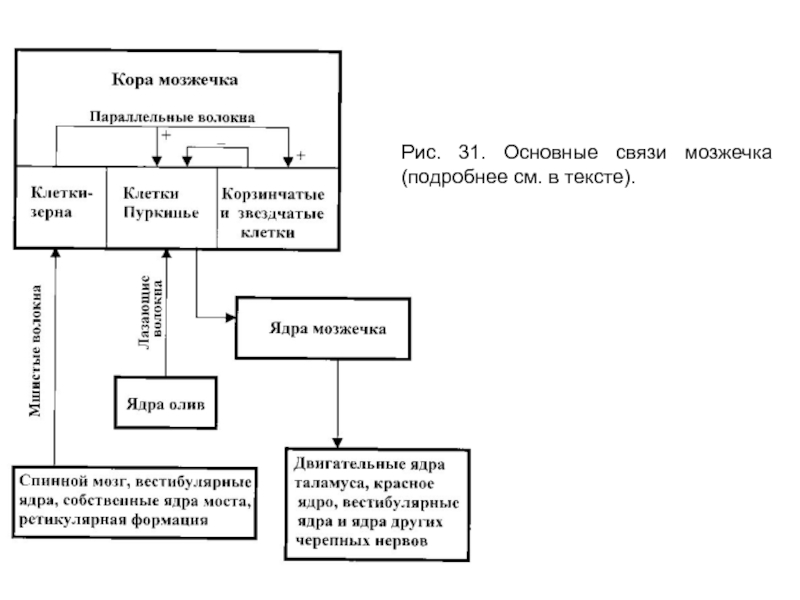

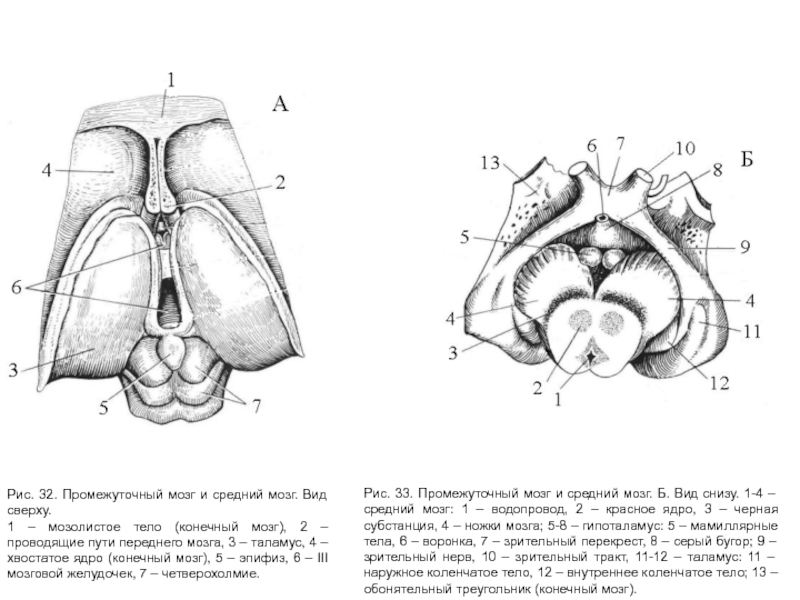

мозолистое тело (конечный мозг), 2 – проводящие пути переднего мозга,

3 – таламус, 4 – хвостатое ядро (конечный мозг), 5 – эпифиз, 6 – III мозговой желудочек, 7 – четверохолмие.

Рис. 33. Промежуточный мозг и средний мозг. Б. Вид снизу. 1-4 – средний мозг: 1 – водопровод, 2 – красное ядро, 3 – черная субстанция, 4 – ножки мозга; 5-8 – гипоталамус: 5 – мамиллярные тела, 6 – воронка, 7 – зрительный перекрест, 8 – серый бугор; 9 – зрительный нерв, 10 – зрительный тракт, 11-12 – таламус: 11 – наружное коленчатое тело, 12 – внутреннее коленчатое тело; 13 – обонятельный треугольник (конечный мозг).

(двигательные) ядра, 3 – заднее вентральное ядро, 4 – подушка,

5 – латеральное коленчатое тело, 6 – медиальное коленчатое тело, 7 – медиодорсальное (ассоциативное) ядро.

Рис. 35. Зоны гипоталамуса в медио-латеральном направлении.
1 – III желудочек, 2 – перивентрикулярная зона, 3 – медиальная зона, 4 – латеральная зона, 5 – гипофиз.

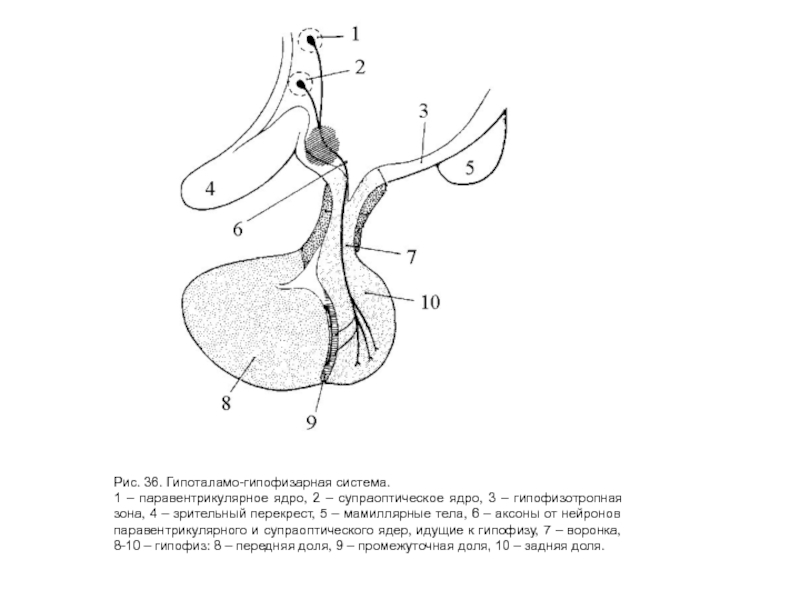

ядро, 3 – гипофизотропная зона, 4 – зрительный перекрест, 5

– мамиллярные тела, 6 – аксоны от нейронов паравентрикулярного и супраоптического ядер, идущие к гипофизу, 7 – воронка, 8-10 – гипофиз: 8 – передняя доля, 9 – промежуточная доля, 10 – задняя доля.

2 – тело, 3 – хвост; 4 – скорлупа и

бледный шар, 5 – миндалевидное ядро, 6 – боковой желудочек.

1

2

6

3

5

4

бугра.

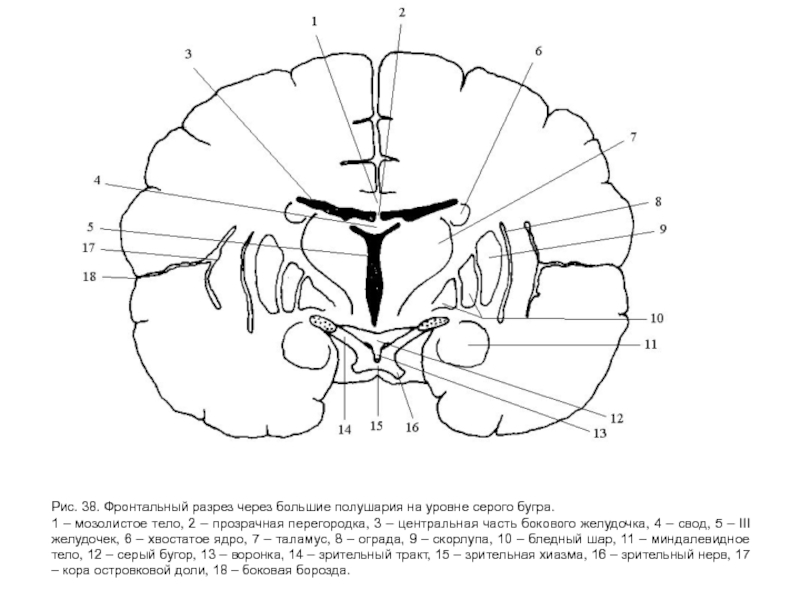

1 – мозолистое тело, 2 – прозрачная перегородка, 3 –

центральная часть бокового желудочка, 4 – свод, 5 – III желудочек, 6 – хвостатое ядро, 7 – таламус, 8 – ограда, 9 – скорлупа, 10 – бледный шар, 11 – миндалевидное тело, 12 – серый бугор, 13 – воронка, 14 – зрительный тракт, 15 – зрительная хиазма, 16 – зрительный нерв, 17 – кора островковой доли, 18 – боковая борозда.

– центральная (роландова) борозда; 3-14 – лобная доля: 3 –

прецентральная борозда, 4 – прецентральная извилина, 5 – верхняя лобная борозда, 6 – нижняя лобная борозда, 7 – верхняя лобная извилина, 8 – средняя лобная извилина, 9 – нижняя лобная извилина, 10 – передняя ветвь, 11 – восходящая ветвь, 12 – покрышечная часть, 13 – треугольная часть, 14 – глазничная (орбитальная) часть; 15-21 – теменная доля: 15 – постцентральная борозда, 16 – постцентральная извилина, 17 – внутритеменная борозда, 18 – верхняя теменная долька, 19 – нижняя теменная долька, 20 – надкраевая извилина, 21 – угловая извилина; 22-26 – височная доля: 22 – верхняя височная борозда, 23 – нижняя височная борозда, 24 – верхняя височная извилина, 25 – средняя височная извилина, 26 – нижняя височная извилина; 27 – затылочный полюс.

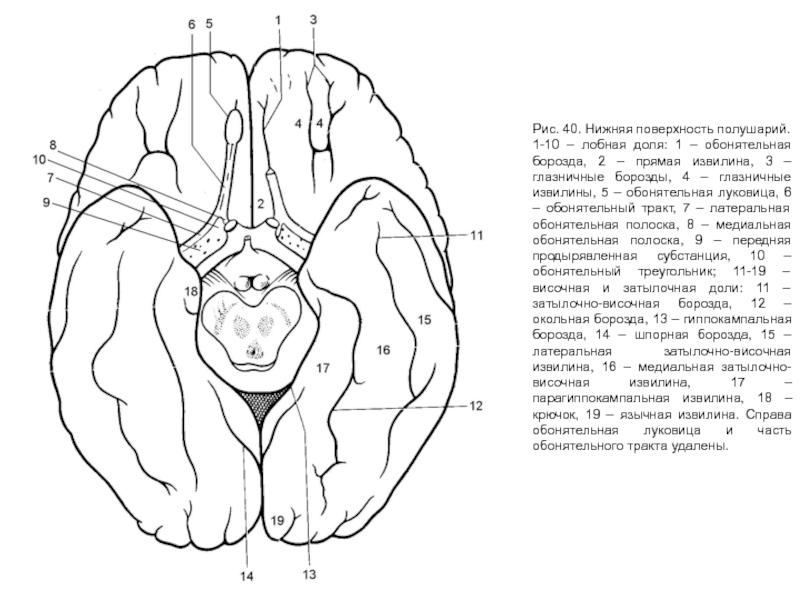

обонятельная борозда, 2 – прямая извилина, 3 – глазничные борозды,

4 – глазничные извилины, 5 – обонятельная луковица, 6 – обонятельный тракт, 7 – латеральная обонятельная полоска, 8 – медиальная обонятельная полоска, 9 – передняя продырявленная субстанция, 10 – обонятельный треугольник; 11-19 – височная и затылочная доли: 11 – затылочно-височная борозда, 12 – окольная борозда, 13 – гиппокампальная борозда, 14 – шпорная борозда, 15 – латеральная затылочно-височная извилина, 16 – медиальная затылочно-височная извилина, 17 – парагиппокампальная извилина, 18 – крючок, 19 – язычная извилина. Справа обонятельная луковица и часть обонятельного тракта удалены.

клюв, 2 – колено, 3 – тело, 4 – валик;

5 – свод, 6 – прозрачная перегородка, 7 – передняя комиссура, 8 – борозда мозолистого тела, 9 – поясная борозда, 10 – гиппокампальная борозда, 11 – поясная извилина, 12 – перешеек, 13 – парагиппокампальная извилина, 14 – крючок, 15 – окольная борозда, 16 – затылочно-височная борозда, 17 – медиальная затылочно-височная извилина, 18 – латеральная затылочно-височная извилина, 19 – теменно-затылочная борозда, 20 – шпорная борозда, 21 – клин, 22 – язычная извилина, 23 – подмозолистая извилина.

различных видах окраски (А – окрашены только отростки нейронов, Б

– окрашены только тела нейронов, В – нейроны окрашены целиком).
1 – молекулярный слой, 2 – наружный зернистый слой, 3 – наружный пирамидный слой, 4 – внутренний зернистый слой, 5 – внутренний пирамидный слой, 6 – полиморфный слой.

Рис. 42. Гиппокамп и свод.
1 – гиппокамп, 2 – ножки свода, 3 – тело свода, 4 – столбы свода, 5 – мамиллярные тела, 6 – передняя комиссура.

латеральная поверхность, Б – медиальная поверхность.

левого полушария. Внизу – срединная поверхность правого полушария.
I –

лобный полюс, II – височный полюс, III – затылочный полюс. 1– центральная борозда, 2 – боковая борозда, 3 – зона кожной чувствительности, 4 – двигательная зона, 5 – центр Брока, 6 – зона слуховой чувствительности, 7 – центр Вернике, 8 – зона зрительной чувствительности, 9 – зона обонятельной чувствительности, 10 – обонятельная луковица, 11 – мозолистое тело, 12 – лимбическая доля.

коре больших полушарий.

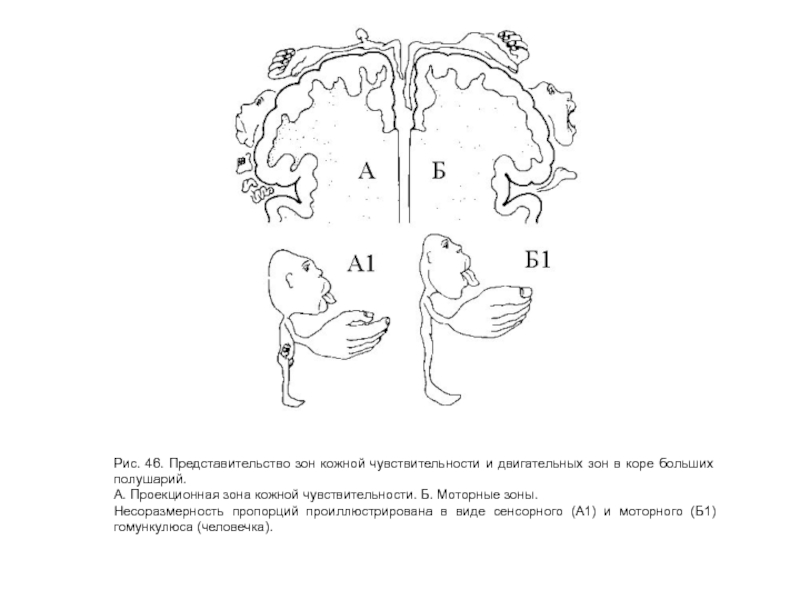

А. Проекционная зона кожной чувствительности. Б. Моторные зоны.

Несоразмерность пропорций проиллюстрирована в виде сенсорного (А1) и моторного (Б1) гомункулюса (человечка).

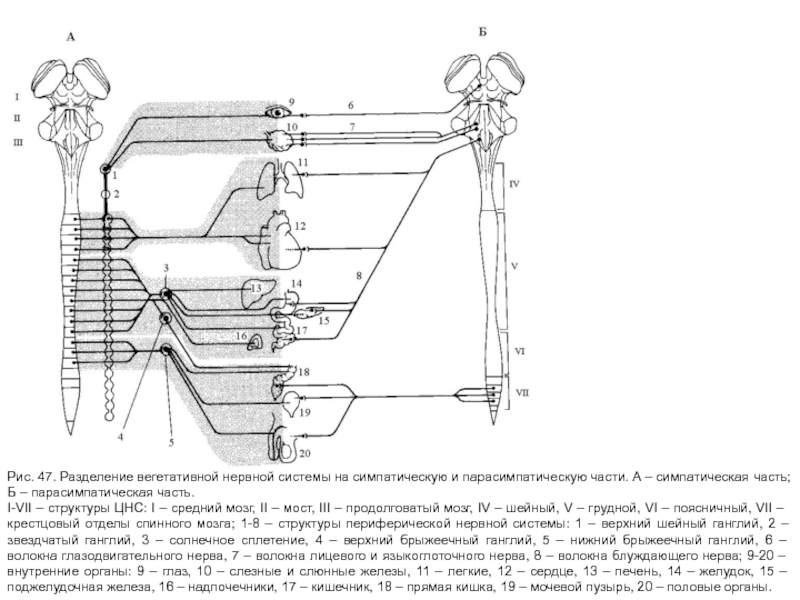

части. А – симпатическая часть; Б – парасимпатическая часть.
I-VII –

структуры ЦНС: I – средний мозг, II – мост, III – продолговатый мозг, IV – шейный, V – грудной, VI – поясничный, VII – крестцовый отделы спинного мозга; 1-8 – структуры периферической нервной системы: 1 – верхний шейный ганглий, 2 – звездчатый ганглий, 3 – солнечное сплетение, 4 – верхний брыжеечный ганглий, 5 – нижний брыжеечный ганглий, 6 – волокна глазодвигательного нерва, 7 – волокна лицевого и языкоглоточного нерва, 8 – волокна блуждающего нерва; 9-20 – внутренние органы: 9 – глаз, 10 – слезные и слюнные железы, 11 – легкие, 12 – сердце, 13 – печень, 14 – желудок, 15 – поджелудочная железа, 16 – надпочечники, 17 – кишечник, 18 – прямая кишка, 19 – мочевой пузырь, 20 – половые органы.

(толстыми стрелками выделен круг Пейпеца).
