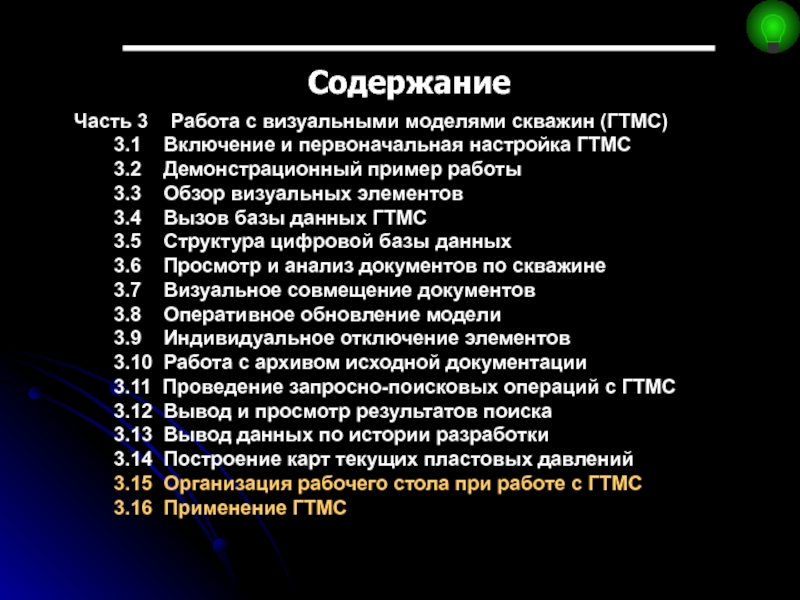

Руководство по использованию программы VGM Часть 3 Работа с визуальными

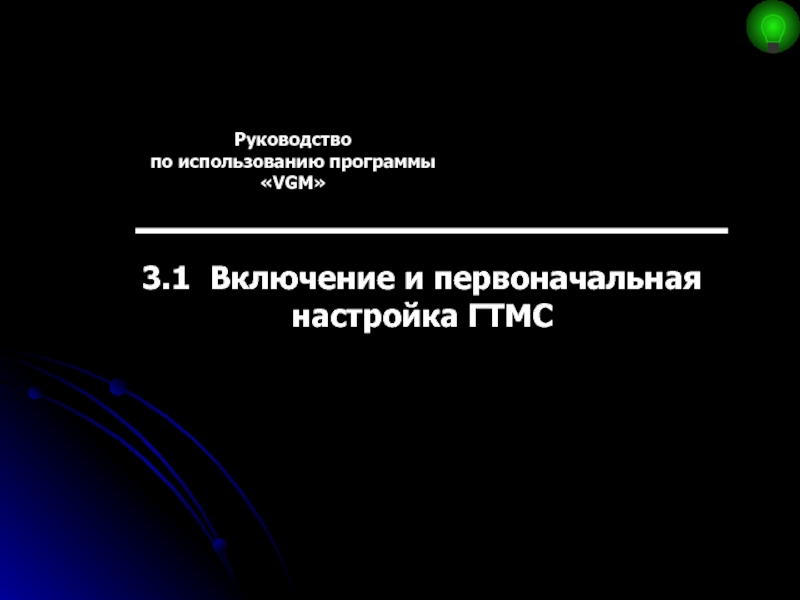

3.1 Включение и первоначальная настройка ГТМС
3.2 Демонстрационный

пример работы
3.3 Обзор визуальных элементов

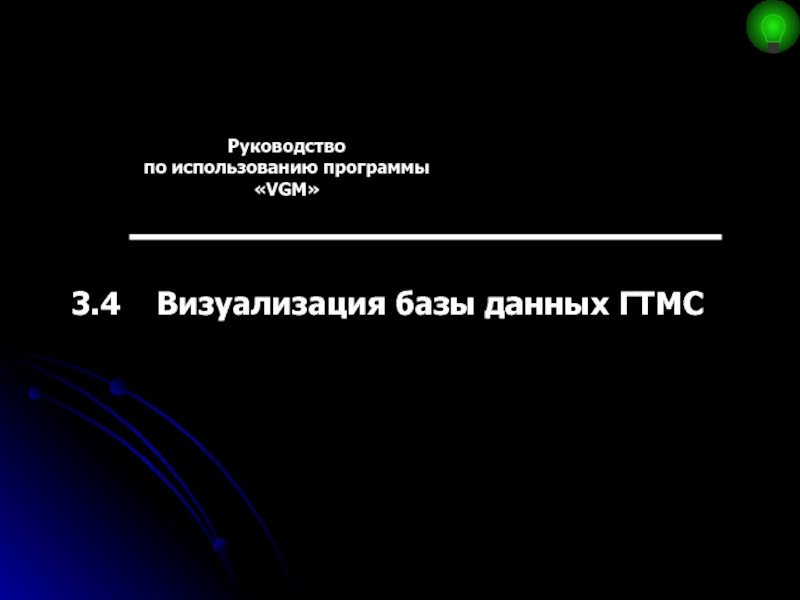

3.4 Вызов базы данных ГТМС
3.5 Структура цифровой базы данных
3.6 Просмотр и анализ документов по скважине
3.7 Визуальное совмещение документов
3.8 Оперативное обновление модели

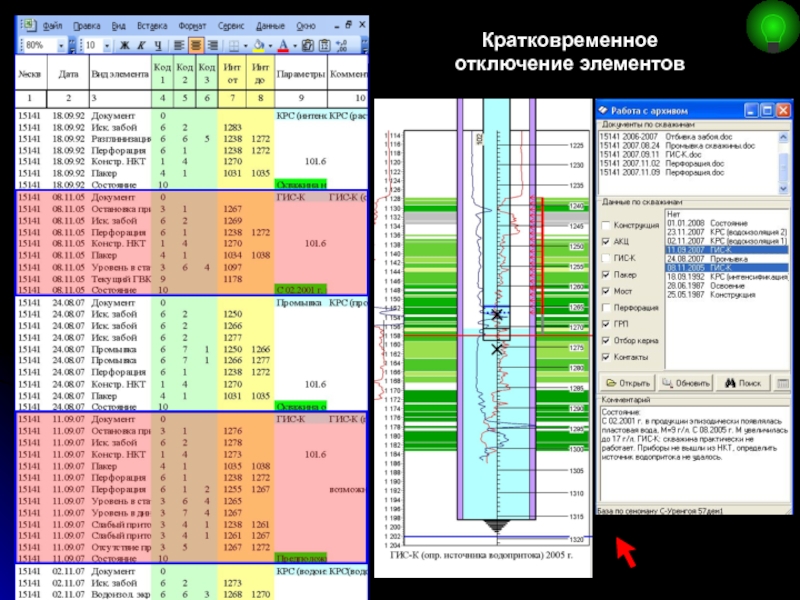

3.9 Индивидуальное отключение элементов
3.10 Работа с архивом исходной документации

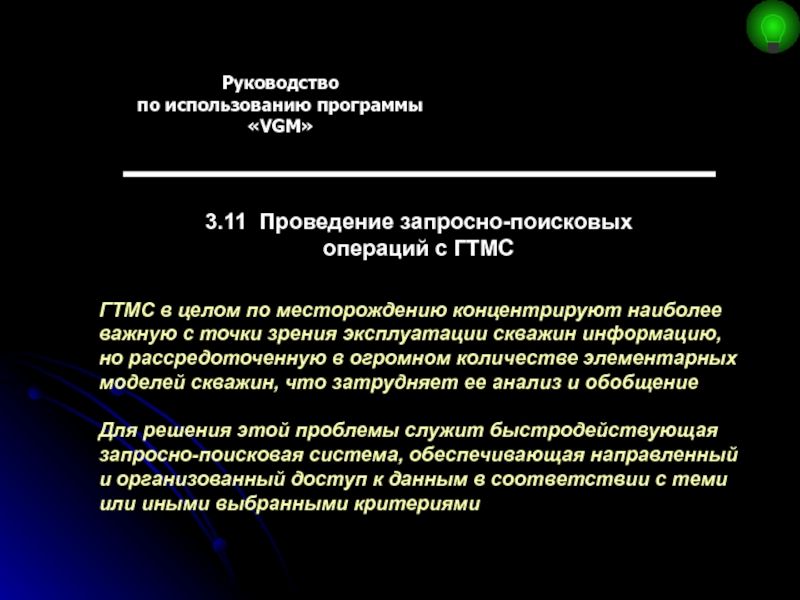

3.11 Проведение запросно-поисковых операций с ГТМС
3.12 Вывод и просмотр результатов поиска
3.13 Вывод данных по истории разработки
3.14 Построение карт текущих пластовых давлений
3.15 Организация рабочего стола при работе с ГТМС
3.16 Применение ГТМС

Руководства)

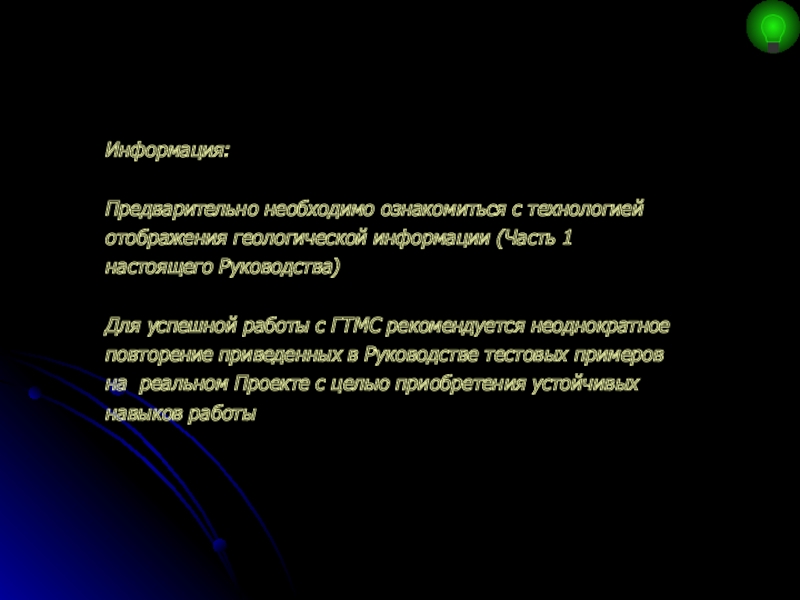

Для успешной работы с ГТМС рекомендуется неоднократное
повторение приведенных

в Руководстве тестовых примеров
на реальном Проекте с целью приобретения устойчивых
навыков работы

режим ГТМС

4 Подключить базу
данных ГТМС

5 Убрать литологическую

колонку (в центре)

6 Вывести шкалу глубин
и включить новые
значки перфорации

7 Расширить область
«Комментарий» в окне
«Работа с архивом»



ГТМС готова к работе

Вызов Диаграммы

Вызов ГТМС

Порядок
действий:

Переключатель
режима
Мини-Диаграммы

Окно «Параметры»

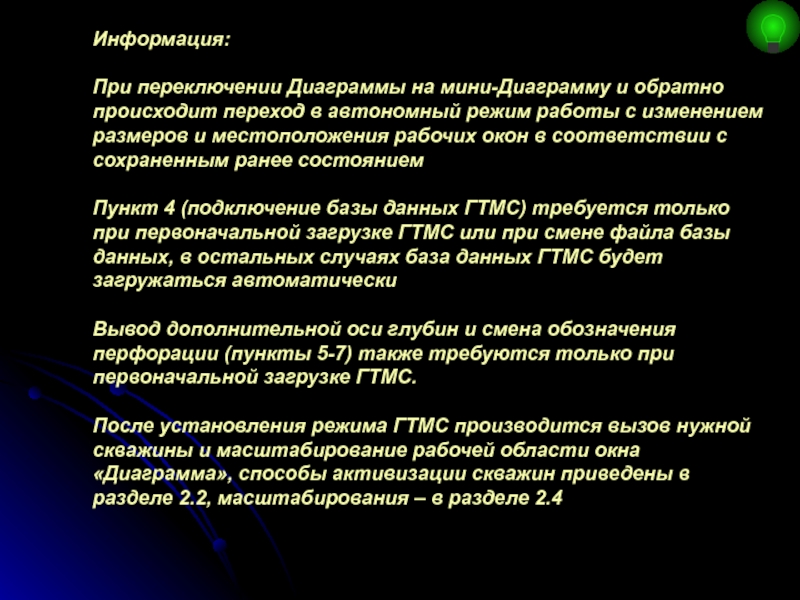

автономный режим работы с изменением размеров и местоположения рабочих окон

в соответствии с сохраненным ранее состоянием

Пункт 4 (подключение базы данных ГТМС) требуется только при первоначальной загрузке ГТМС или при смене файла базы данных, в остальных случаях база данных ГТМС будет загружаться автоматически

Вывод дополнительной оси глубин и смена обозначения перфорации (пункты 5-7) также требуются только при первоначальной загрузке ГТМС.

После установления режима ГТМС производится вызов нужной
скважины и масштабирование рабочей области окна «Диаграмма», способы активизации скважин приведены в разделе 2.2, масштабирования – в разделе 2.4

ГТМС

притока, определение места поступления воды
Водоизоляция: глушение, извлечение НКТ с пакером,

установка цементного моста под давлением, разбуривание моста, перфорация спецотверстий, закачка ВИС

Водоизоляция: установка докрепляющего цементного моста, разбуривание моста, повторная перфорация,
спуск НКТ, освоение

Освоение:
соляно-кислотная обработка, отработка на факел, запуск в шлейф

Анализ причин обводнения, характеристика
технического состояния
скважины
на 31.01.2008 г.,

ГИС-контроль, профиль притока

описанные выше процедуры модификации, навигации и масштабирования, поэтому для более

детального изучения этих процедур необходимо ознакомиться с содержанием раздела 2 настоящего Руководства

Переключение между отдельными документами Модели скважины может производиться курсором мыши или кнопками клавиатуры «вверх» и «вниз». Последний способ переключения является наиболее удобным и оперативным.

Этим способом можно также переключать документы в приведенном выше демонстрационном примере ГТМС, при необходимости, обращаясь неоднократно к отдельным документам.

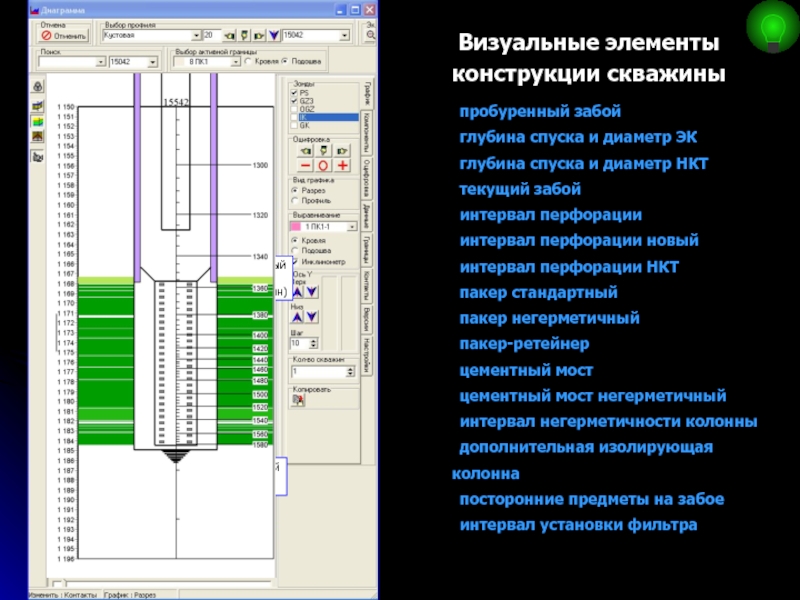

спуска и диаметр НКТ
текущий забой
интервал перфорации
интервал перфорации новый
интервал перфорации НКТ
пакер

стандартный
пакер негерметичный
пакер-ретейнер
цементный мост
цементный мост негерметичный
интервал негерметичности колонны
дополнительная изолирующая колонна
посторонние предметы на забое
интервал установки фильтра

Оставленный турбобур

Неизвлеченный хвостовик (перфорирован)

одном и том же месте, указанном на демонстрационных примерах.

Имеется два

варианта отображения интервала перфорации – в виде зубчатой линии и в виде серии прямоугольников. Перфорацию можно отображать слева, справа или по обе стороны от ствола скважины. Кроме того, существует два варианта цветового обозначения перфорации : серый – для обозначения уже существующей (проведенной ранее) и красный - для вновь проведенной перфорации.

Имеется возможность обозначения посторонних предметов сложной формы, находящихся на забое скважины постоянно или временно. Пользователь может указывать по своему усмотрению форму, размеры и цвет этих посторонних предметов.

а) интенсивный приток
б) средний приток

в) слабый приток
г) отсутствие притока

Дебит по механической расходометрии

Уровень в стволе скважины:
а) воды в статике
б) воды в динамике
в) воды за колонной
г) жидкости повышенной плотности

Перетоки пластовых флюидов:
а) заколонный переток
б) внутриколонный переток (вероятный)
в) межпластовый переток
г) заколонный межпластовый переток

Качество цементирования

Текущее положение ГВК (интервал)

Характер насыщения по РК

жесткое

частичное

плохое

отсутствие

газ

неясно

жидкость

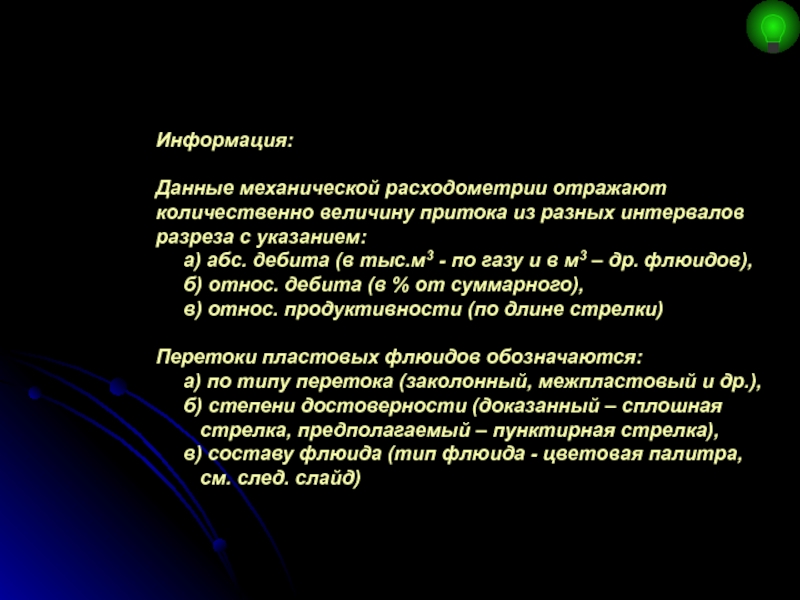

разреза с указанием:
а) абс. дебита (в тыс.м3

- по газу и в м3 – др. флюидов),
б) относ. дебита (в % от суммарного),
в) относ. продуктивности (по длине стрелки)

Перетоки пластовых флюидов обозначаются:
а) по типу перетока (заколонный, межпластовый и др.),
б) степени достоверности (доказанный – сплошная
стрелка, предполагаемый – пунктирная стрелка),
в) составу флюида (тип флюида - цветовая палитра,
см. след. слайд)

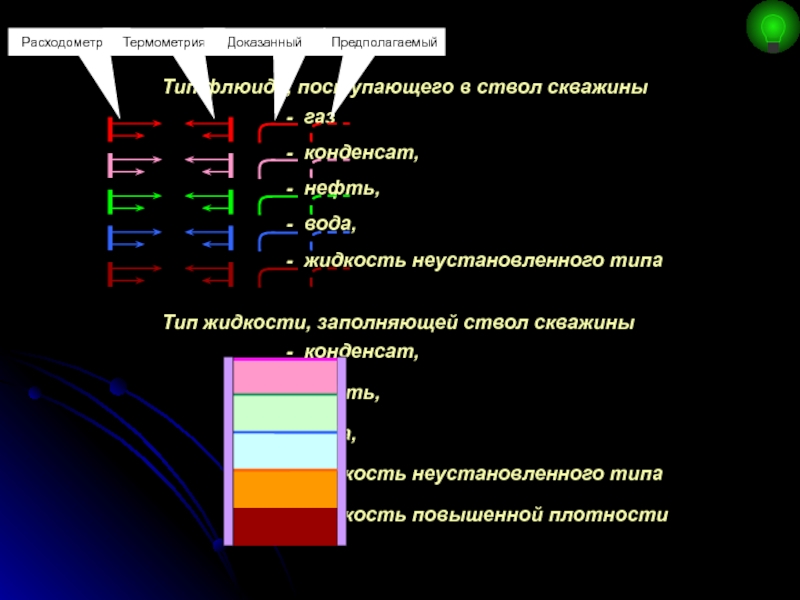

- газ
- конденсат,

- нефть,
- вода,
- жидкость неустановленного типа

Тип жидкости, заполняющей ствол скважины
- конденсат,
- нефть,
- вода,
- жидкость неустановленного типа
- жидкость повышенной плотности

Расходометрия

Термометрия

Доказанный

Предполагаемый

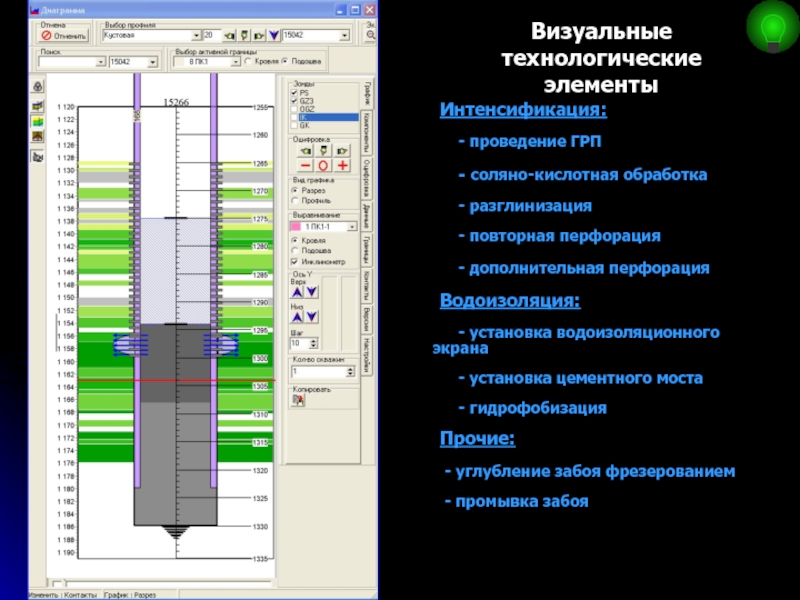

обработка

- разглинизация

- повторная перфорация

-

дополнительная перфорация

Водоизоляция:

- установка водоизоляционного экрана

- установка цементного моста

- гидрофобизация

Прочие:

- углубление забоя фрезерованием

- промывка забоя

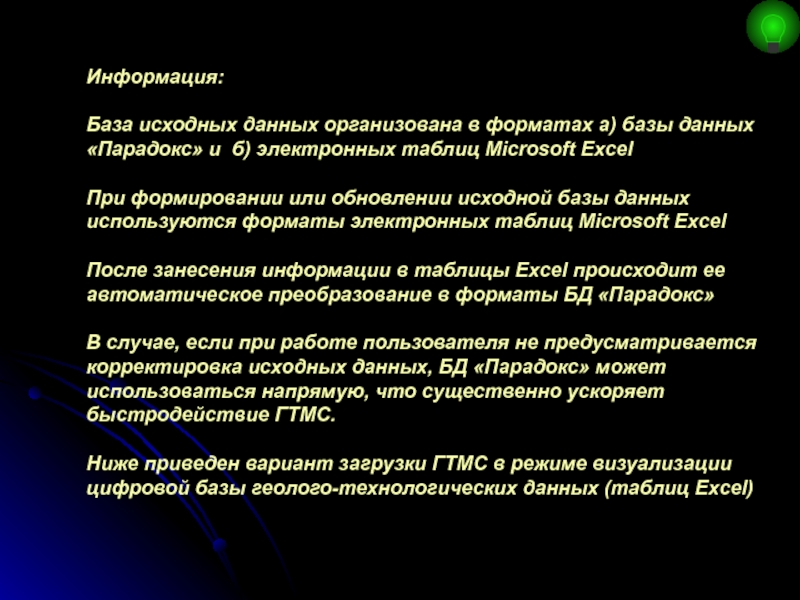

и б) электронных таблиц Microsoft Excel

При формировании или обновлении

исходной базы данных используются форматы электронных таблиц Microsoft Excel

После занесения информации в таблицы Excel происходит ее автоматическое преобразование в форматы БД «Парадокс»

В случае, если при работе пользователя не предусматривается корректировка исходных данных, БД «Парадокс» может использоваться напрямую, что существенно ускоряет быстродействие ГТМС.

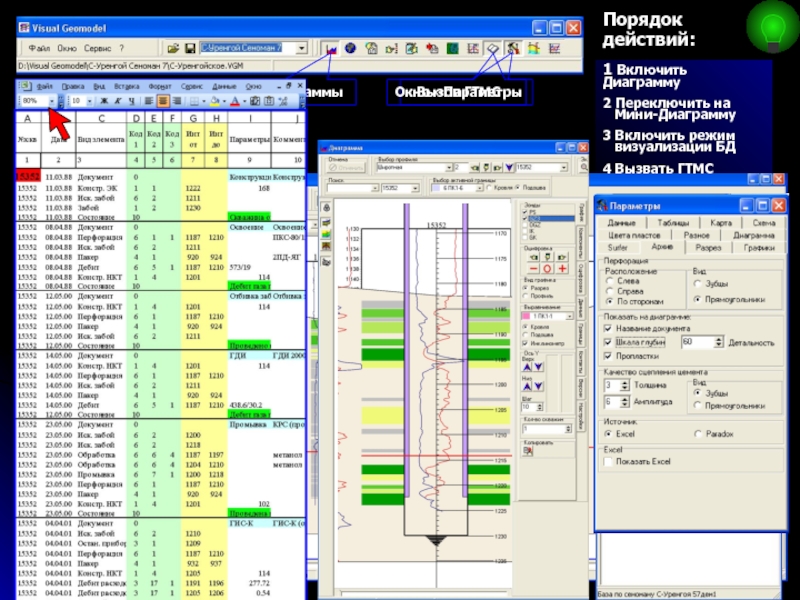

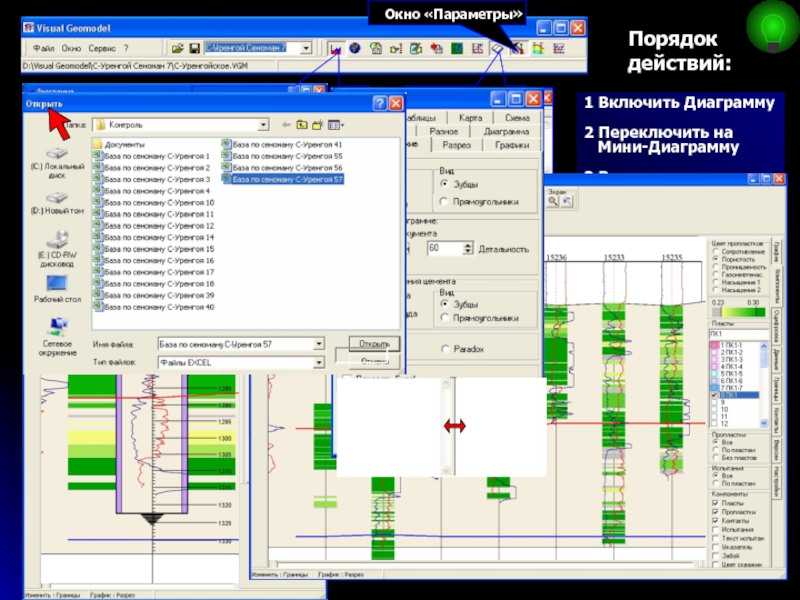

Ниже приведен вариант загрузки ГТМС в режиме визуализации цифровой базы геолого-технологических данных (таблиц Excel)

режим
визуализации БД

4 Вызвать ГТМС

ГТМС и

база данных
готовы к работе

Вызов Диаграммы

Вызов ГТМС

Порядок
действий:

Окно «Параметры

Режим
Мини-Диаграммы

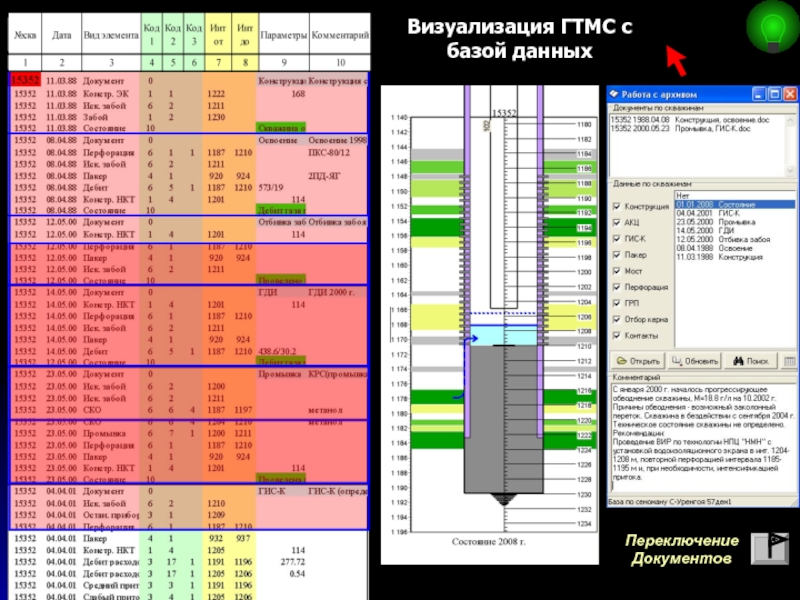

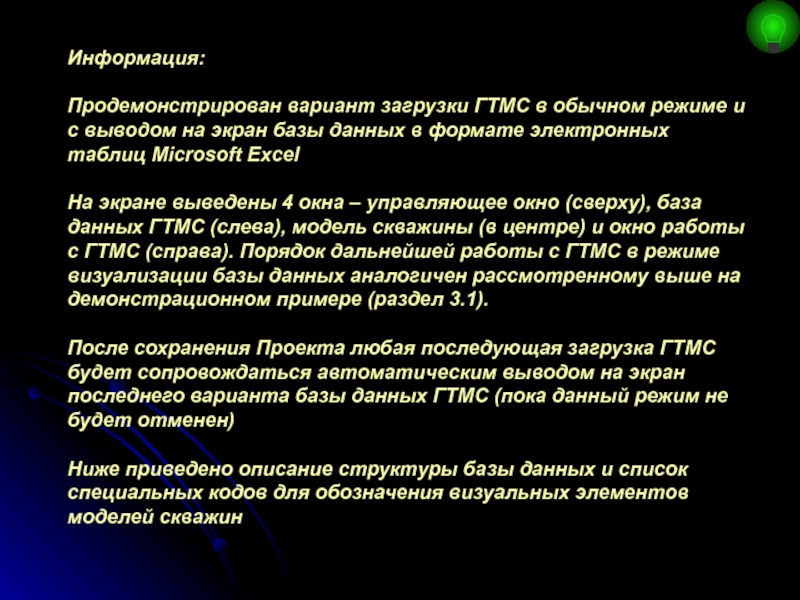

на экран базы данных в формате электронных таблиц Microsoft Excel

На экране выведены 4 окна – управляющее окно (сверху), база данных ГТМС (слева), модель скважины (в центре) и окно работы с ГТМС (справа). Порядок дальнейшей работы с ГТМС в режиме визуализации базы данных аналогичен рассмотренному выше на демонстрационном примере (раздел 3.1).

После сохранения Проекта любая последующая загрузка ГТМС будет сопровождаться автоматическим выводом на экран последнего варианта базы данных ГТМС (пока данный режим не будет отменен)

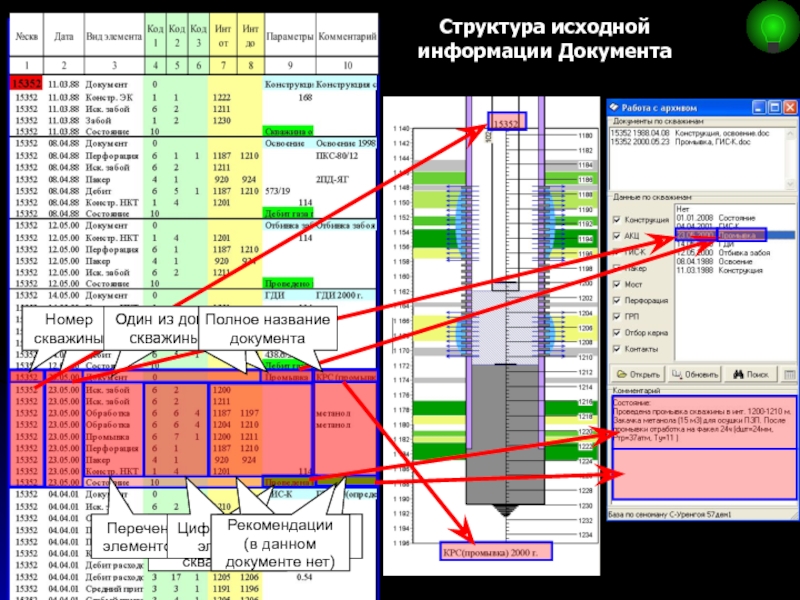

Ниже приведено описание структуры базы данных и список специальных кодов для обозначения визуальных элементов моделей скважин

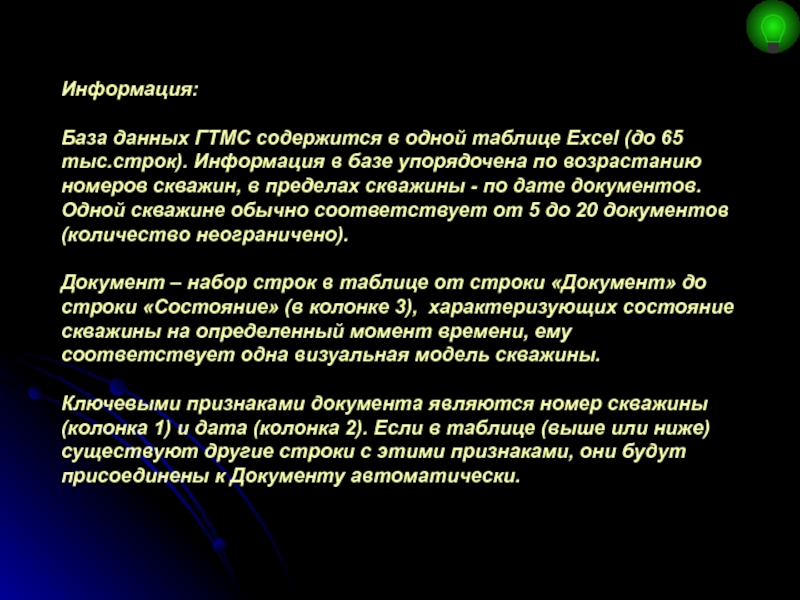

тыс.строк). Информация в базе упорядочена по возрастанию номеров скважин, в

пределах скважины - по дате документов. Одной скважине обычно соответствует от 5 до 20 документов (количество неограничено).

Документ – набор строк в таблице от строки «Документ» до строки «Состояние» (в колонке 3), характеризующих состояние скважины на определенный момент времени, ему соответствует одна визуальная модель скважины.

Ключевыми признаками документа являются номер скважины (колонка 1) и дата (колонка 2). Если в таблице (выше или ниже) существуют другие строки с этими признаками, они будут присоединены к Документу автоматически.

состояния скважины
Номер скважины
Один из документов скважины 15352
Перечень элементов
Цифровые коды элементов
Параметры

элементов

Примечания

Рекомендации
(в данном документе нет)

Полное название документа

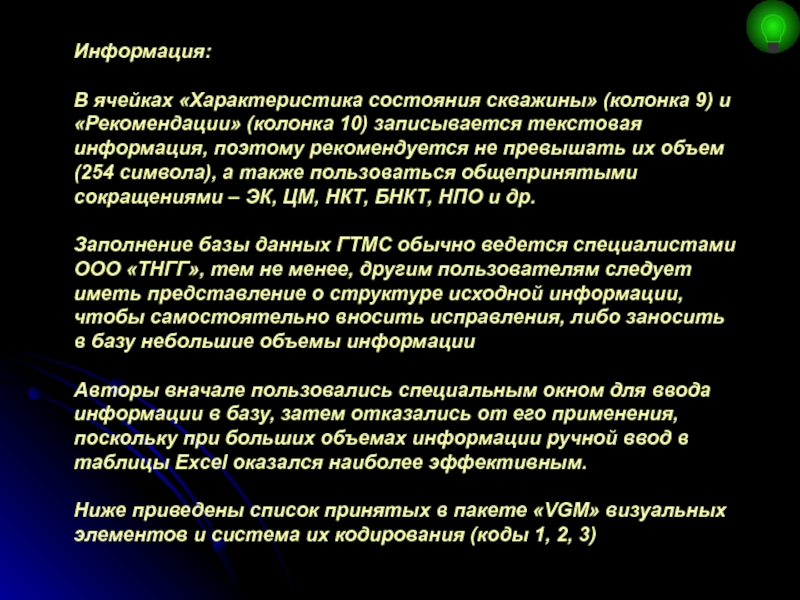

10) записывается текстовая информация, поэтому рекомендуется не превышать их объем

(254 символа), а также пользоваться общепринятыми сокращениями – ЭК, ЦМ, НКТ, БНКТ, НПО и др.

Заполнение базы данных ГТМС обычно ведется специалистами ООО «ТНГГ», тем не менее, другим пользователям следует иметь представление о структуре исходной информации, чтобы самостоятельно вносить исправления, либо заносить в базу небольшие объемы информации

Авторы вначале пользовались специальным окном для ввода информации в базу, затем отказались от его применения, поскольку при больших объемах информации ручной ввод в таблицы Excel оказался наиболее эффективным.

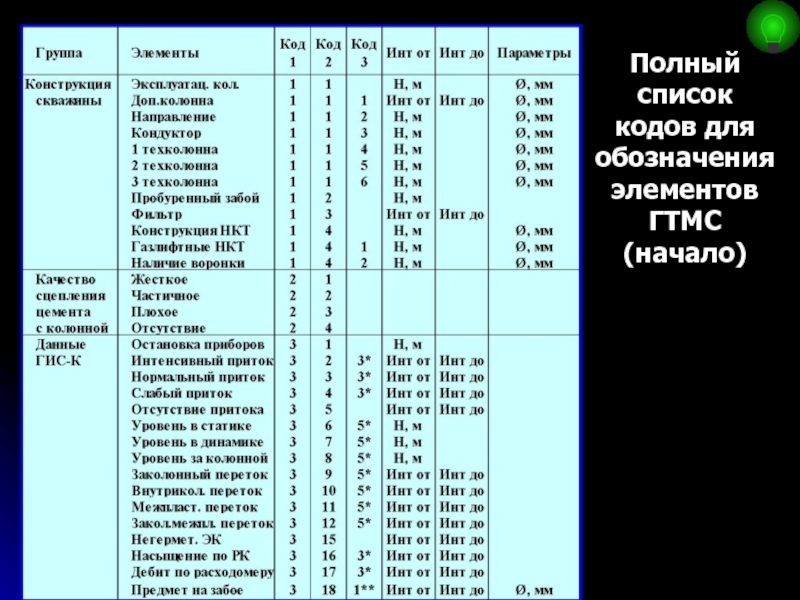

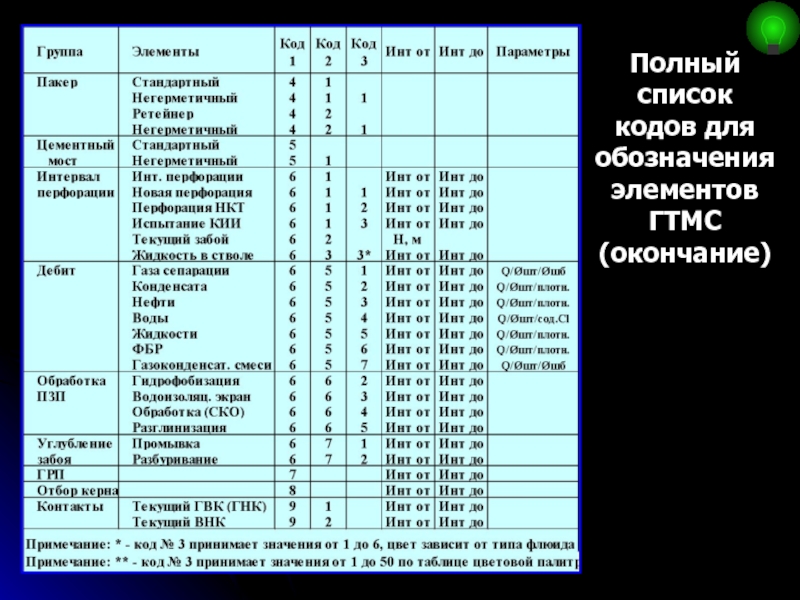

Ниже приведены список принятых в пакете «VGM» визуальных элементов и система их кодирования (коды 1, 2, 3)

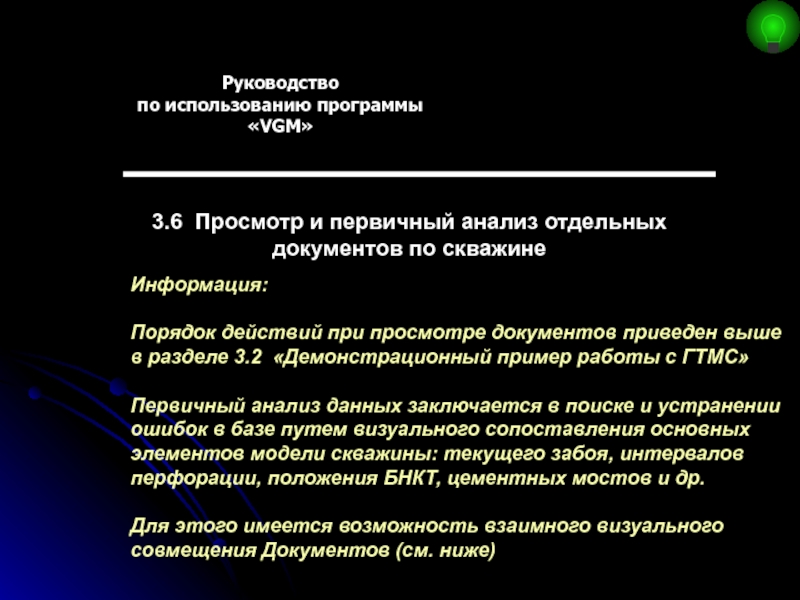

по скважине
Информация:

Порядок действий при просмотре документов приведен выше в разделе

3.2 «Демонстрационный пример работы с ГТМС»

Первичный анализ данных заключается в поиске и устранении ошибок в базе путем визуального сопоставления основных элементов модели скважины: текущего забоя, интервалов перфорации, положения БНКТ, цементных мостов и др.

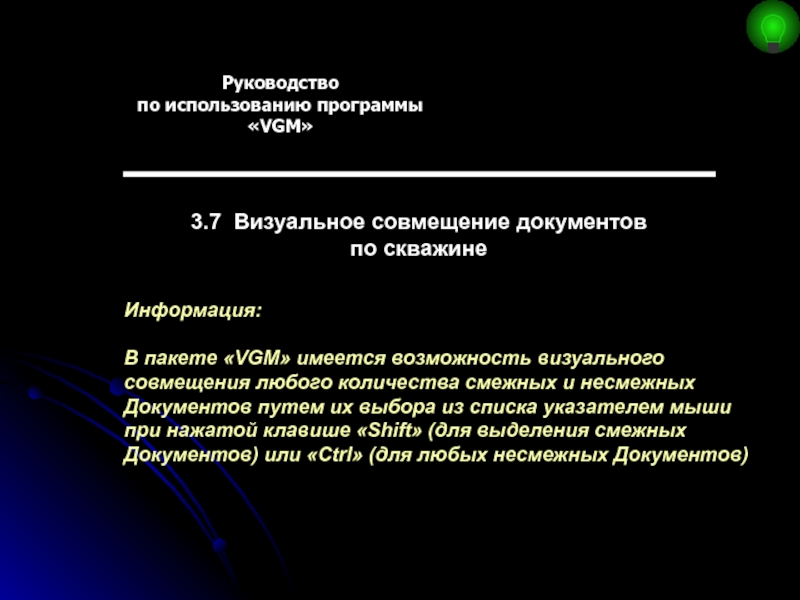

Для этого имеется возможность взаимного визуального совмещения Документов (см. ниже)

«VGM» имеется возможность визуального совмещения любого количества смежных и несмежных

Документов путем их выбора из списка указателем мыши при нажатой клавише «Shift» (для выделения смежных Документов) или «Ctrl» (для любых несмежных Документов)

базе данных
Информация:

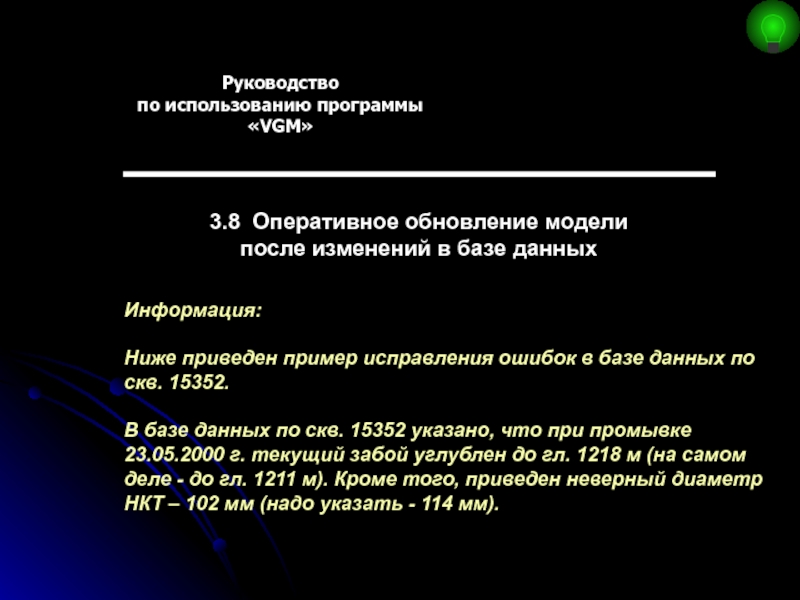

Ниже приведен пример исправления ошибок в базе данных по

скв. 15352.

В базе данных по скв. 15352 указано, что при промывке 23.05.2000 г. текущий забой углублен до гл. 1218 м (на самом деле - до гл. 1211 м). Кроме того, приведен неверный диаметр НКТ – 102 мм (надо указать - 114 мм).

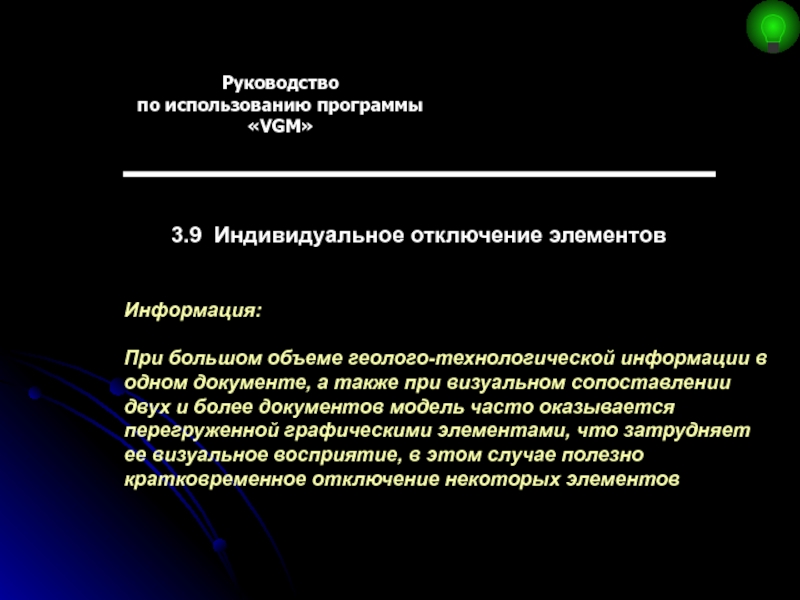

геолого-технологической информации в одном документе, а также при визуальном сопоставлении

двух и более документов модель часто оказывается перегруженной графическими элементами, что затрудняет ее визуальное восприятие, в этом случае полезно кратковременное отключение некоторых элементов

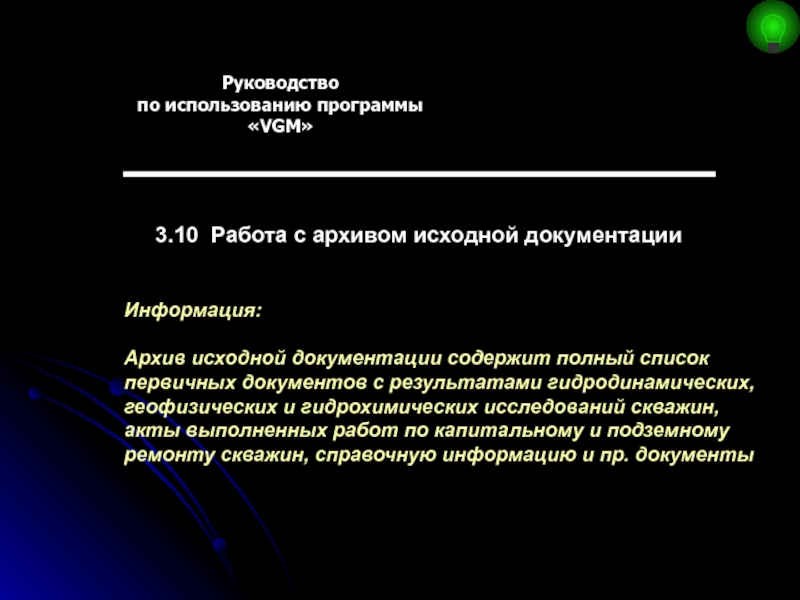

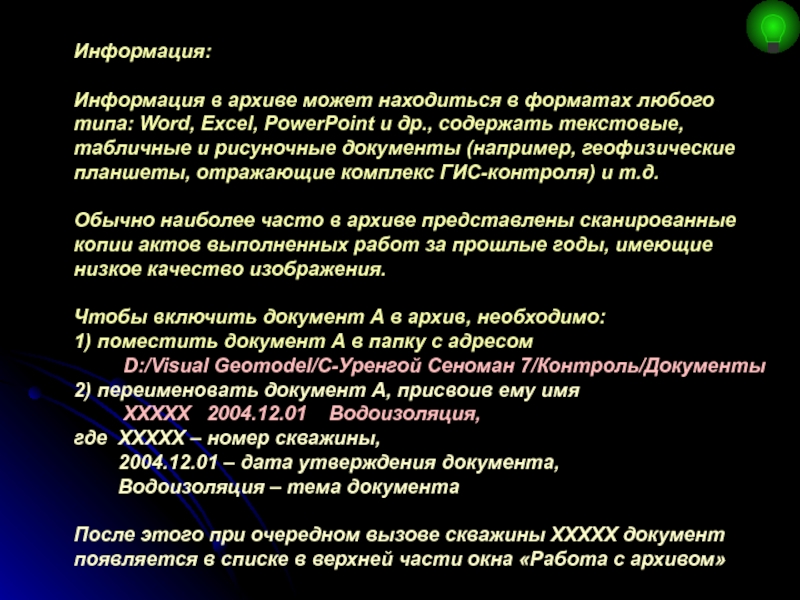

документации содержит полный список первичных документов с результатами гидродинамических, геофизических

и гидрохимических исследований скважин, акты выполненных работ по капитальному и подземному ремонту скважин, справочную информацию и пр. документы

Excel, PowerPoint и др., содержать текстовые, табличные и рисуночные документы

(например, геофизические планшеты, отражающие комплекс ГИС-контроля) и т.д.

Обычно наиболее часто в архиве представлены сканированные
копии актов выполненных работ за прошлые годы, имеющие низкое качество изображения.

Чтобы включить документ А в архив, необходимо:
1) поместить документ А в папку с адресом
D:/Visual Geomodel/С-Уренгой Сеноман 7/Контроль/Документы
2) переименовать документ А, присвоив ему имя
ХХХХХ 2004.12.01 Водоизоляция,
где ХХХХХ – номер скважины,
2004.12.01 – дата утверждения документа,
Водоизоляция – тема документа

После этого при очередном вызове скважины ХХХХХ документ появляется в списке в верхней части окна «Работа с архивом»

документа (см. предыдущий пример)

Архив первичных документов в целом по месторождению

может содержать тысячи файлов с десятками тысяч страниц документации.

Примененный выше способ организации архива прост и эффективен, с его помощью можно быстро получить нужную информацию по любой скважине, дополняющую и конкретизирующую цифровую визуальную модель

Доступ к архивной информации по конкретной скважине возможен
и при отсутствии по ней цифровой визуальной модели (ГТМС)

Создание архива первичных документов обычно предшествует формированию ГТМС, что позволяет использовать все достоинства гибкого и оперативного доступа к первичной информации при формировании базы ГТМС

целом по месторождению концентрируют наиболее важную с точки зрения эксплуатации

скважин информацию, но рассредоточенную в огромном количестве элементарных моделей скважин, что затрудняет ее анализ и обобщение

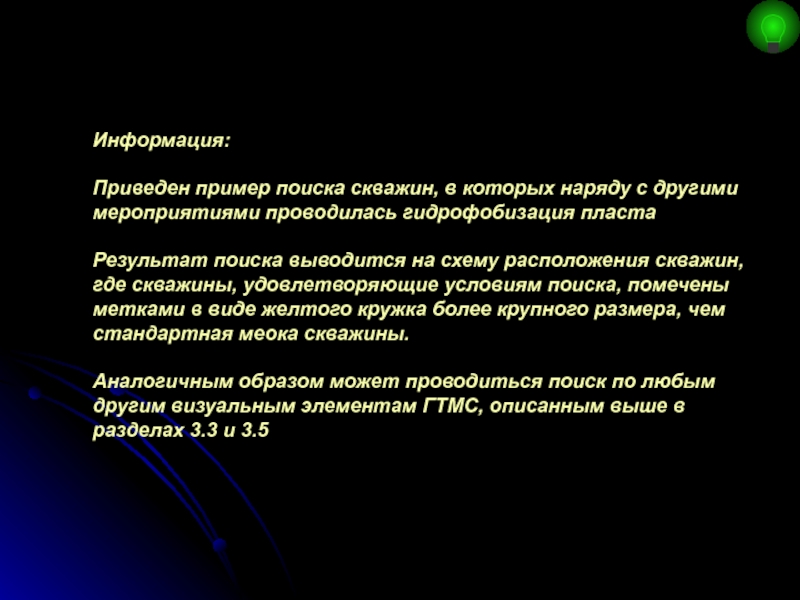

Для решения этой проблемы служит быстродействующая запросно-поисковая система, обеспечивающая направленный и организованный доступ к данным в соответствии с теми или иными выбранными критериями

проводилась гидрофобизация пласта

Результат поиска выводится на схему расположения скважин, где

скважины, удовлетворяющие условиям поиска, помечены метками в виде желтого кружка более крупного размера, чем стандартная меока скважины.

Аналогичным образом может проводиться поиск по любым другим визуальным элементам ГТМС, описанным выше в разделах 3.3 и 3.5

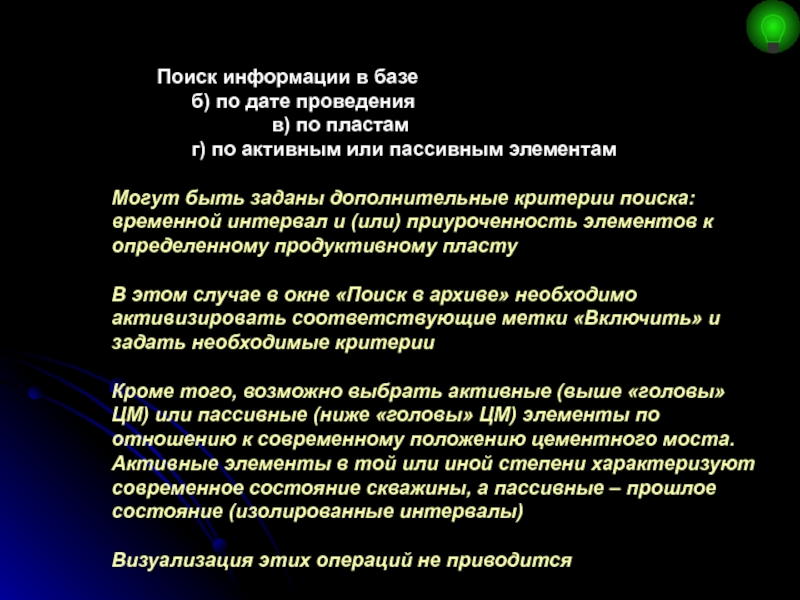

в) по пластам
г) по активным или пассивным элементам

Могут быть заданы дополнительные критерии поиска: временной интервал и (или) приуроченность элементов к определенному продуктивному пласту

В этом случае в окне «Поиск в архиве» необходимо активизировать соответствующие метки «Включить» и задать необходимые критерии

Кроме того, возможно выбрать активные (выше «головы» ЦМ) или пассивные (ниже «головы» ЦМ) элементы по отношению к современному положению цементного моста. Активные элементы в той или иной степени характеризуют современное состояние скважины, а пассивные – прошлое состояние (изолированные интервалы)

Визуализация этих операций не приводится

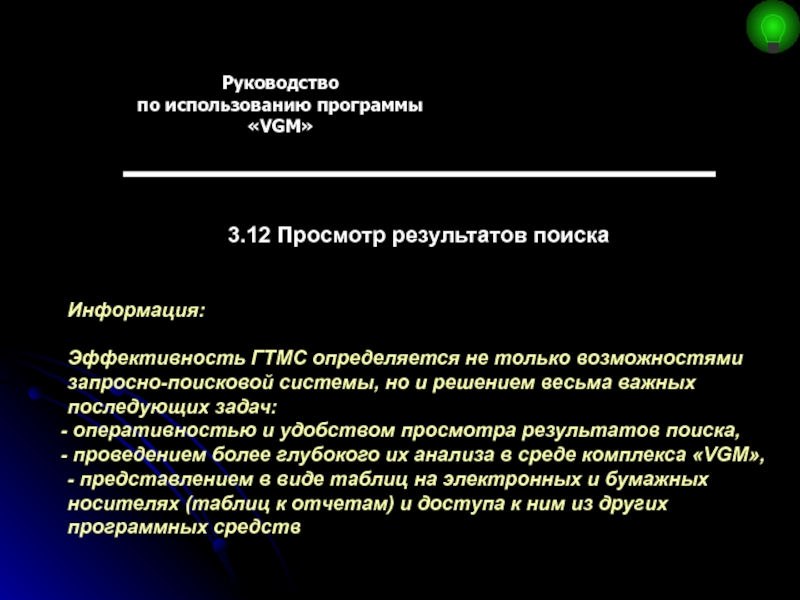

только возможностями запросно-поисковой системы, но и решением весьма важных последующих

задач:
оперативностью и удобством просмотра результатов поиска,
проведением более глубокого их анализа в среде комплекса «VGM»,
- представлением в виде таблиц на электронных и бумажных носителях (таблиц к отчетам) и доступа к ним из других программных средств

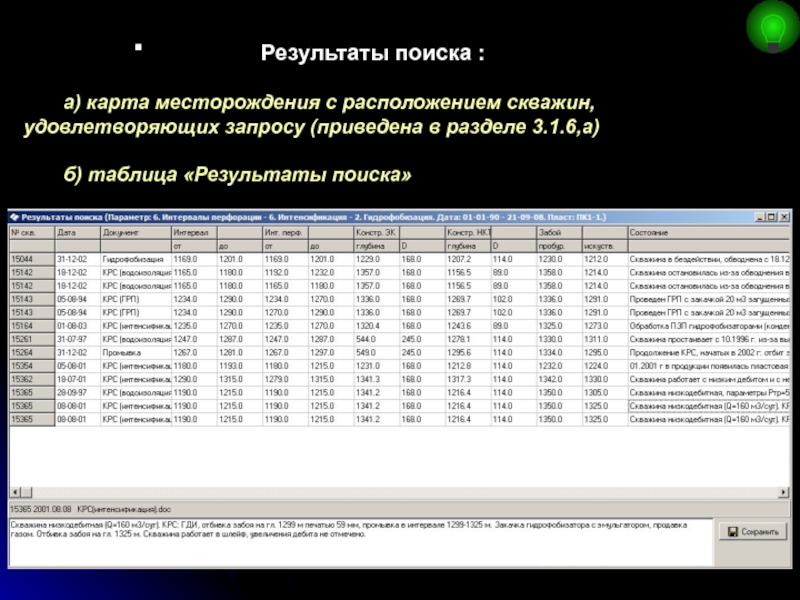

запросу (приведена в разделе 3.1.6,а)

б) таблица «Результаты поиска»

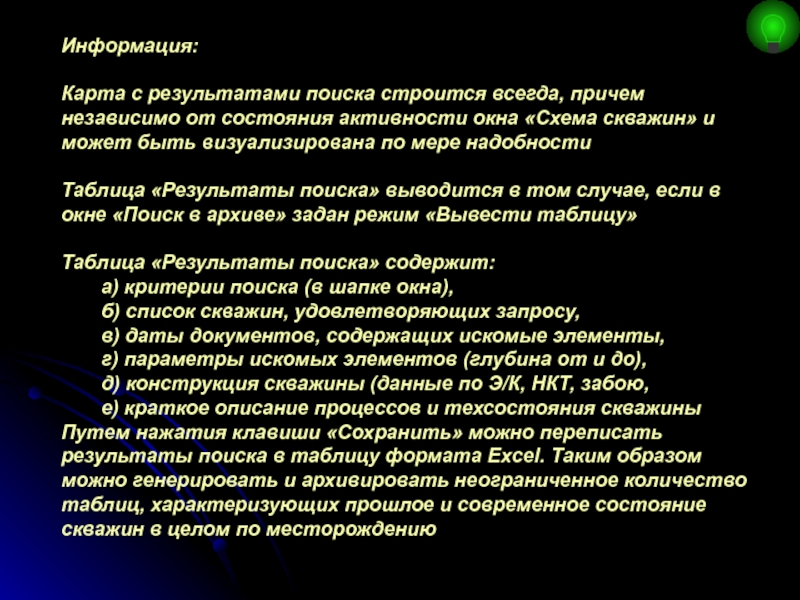

активности окна «Схема скважин» и может быть визуализирована по мере

надобности

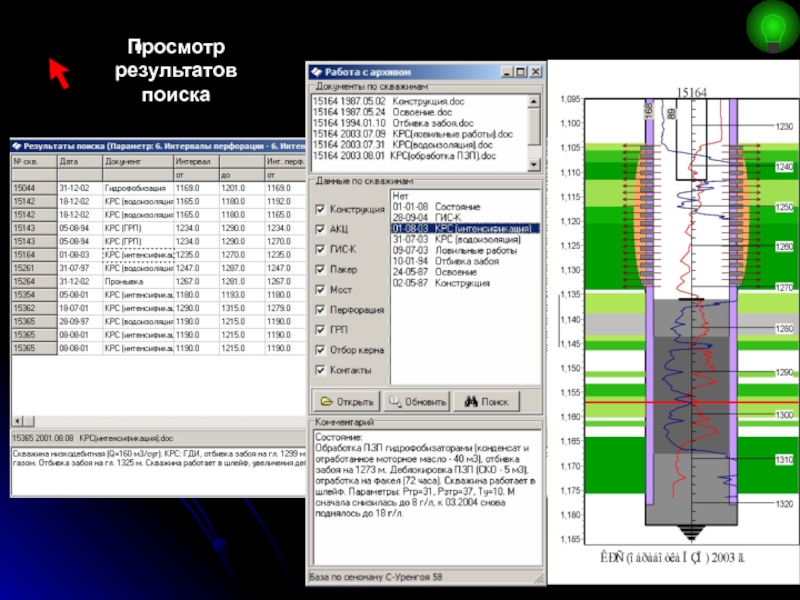

Таблица «Результаты поиска» выводится в том случае, если в окне «Поиск в архиве» задан режим «Вывести таблицу»

Таблица «Результаты поиска» содержит:
а) критерии поиска (в шапке окна),
б) список скважин, удовлетворяющих запросу,
в) даты документов, содержащих искомые элементы,
г) параметры искомых элементов (глубина от и до),
д) конструкция скважины (данные по Э/К, НКТ, забою,
е) краткое описание процессов и техсостояния скважины
Путем нажатия клавиши «Сохранить» можно переписать результаты поиска в таблицу формата Excel. Таким образом можно генерировать и архивировать неограниченное количество таблиц, характеризующих прошлое и современное состояние скважин в целом по месторождению

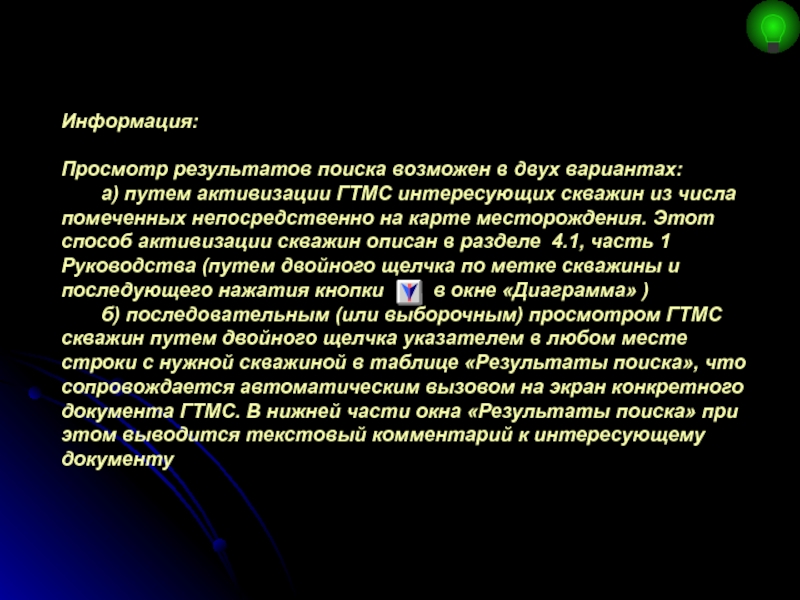

интересующих скважин из числа помеченных непосредственно на карте месторождения. Этот

способ активизации скважин описан в разделе 4.1, часть 1 Руководства (путем двойного щелчка по метке скважины и последующего нажатия кнопки в окне «Диаграмма» )
б) последовательным (или выборочным) просмотром ГТМС скважин путем двойного щелчка указателем в любом месте строки с нужной скважиной в таблице «Результаты поиска», что сопровождается автоматическим вызовом на экран конкретного документа ГТМС. В нижней части окна «Результаты поиска» при этом выводится текстовый комментарий к интересующему документу

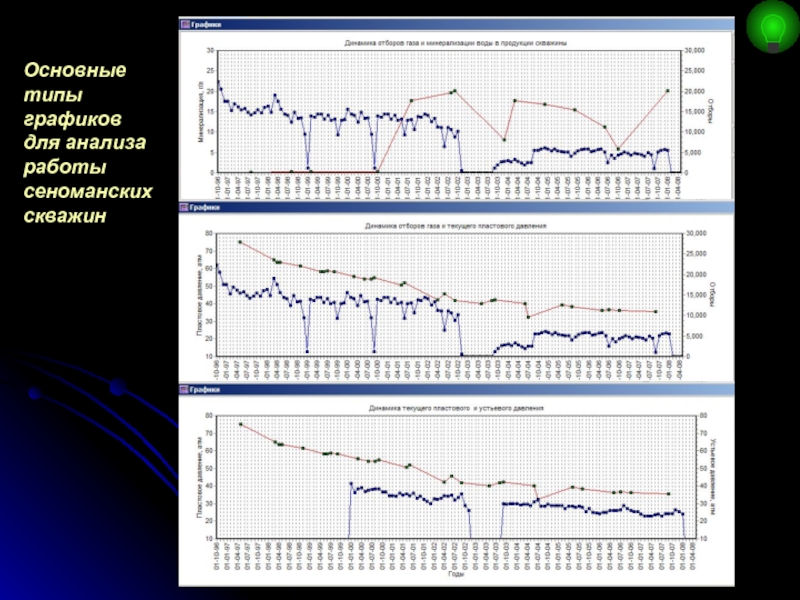

необходимости сопровождается автоматическим выводом графиков, иллюстрирующих динамику изменения во времени

основных рабочих параметров скважины:
отборов газа, конденсата, нефти или воды,
текущих пластовых и устьевых давлений,
минерализации проб воды,
величины газового фактора и др.

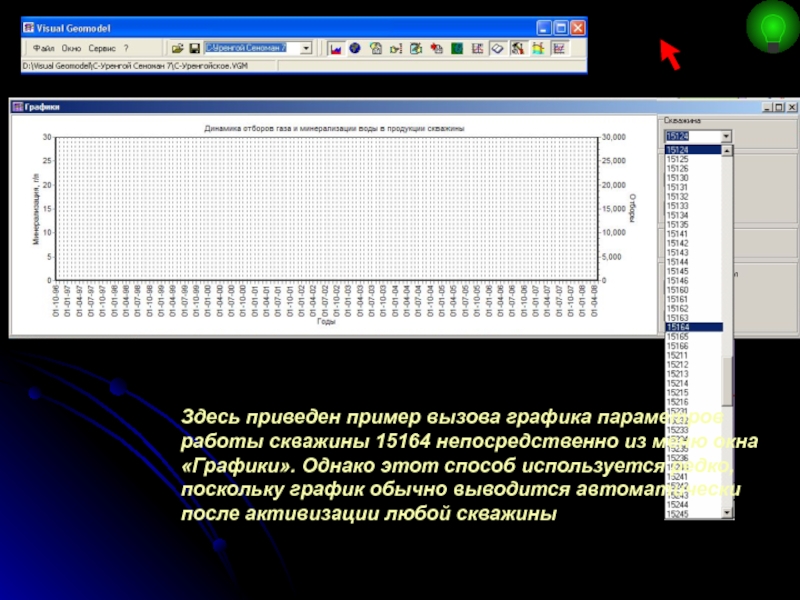

из меню окна «Графики». Однако этот способ используется редко, поскольку

график обычно выводится автоматически после активизации любой скважины

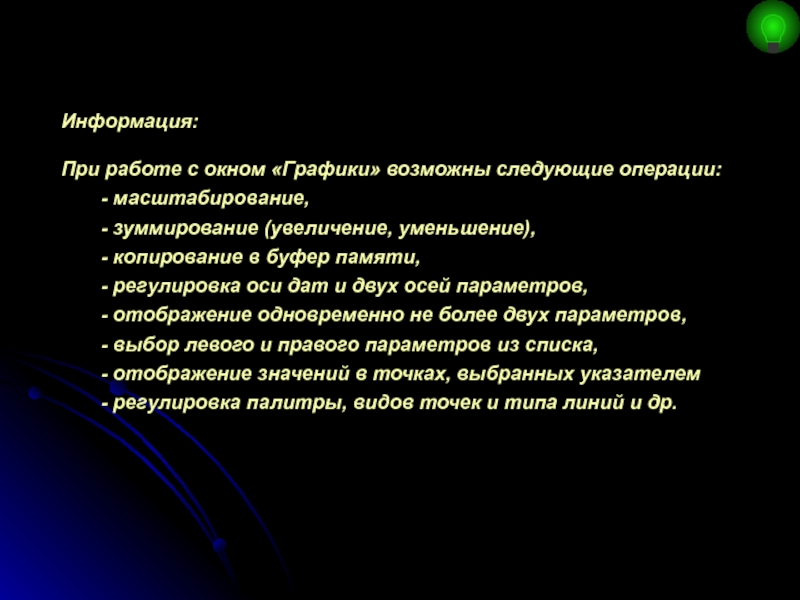

(увеличение, уменьшение),
- копирование в буфер памяти,
- регулировка оси дат

и двух осей параметров,
- отображение одновременно не более двух параметров,
- выбор левого и правого параметров из списка,
- отображение значений в точках, выбранных указателем
- регулировка палитры, видов точек и типа линий и др.

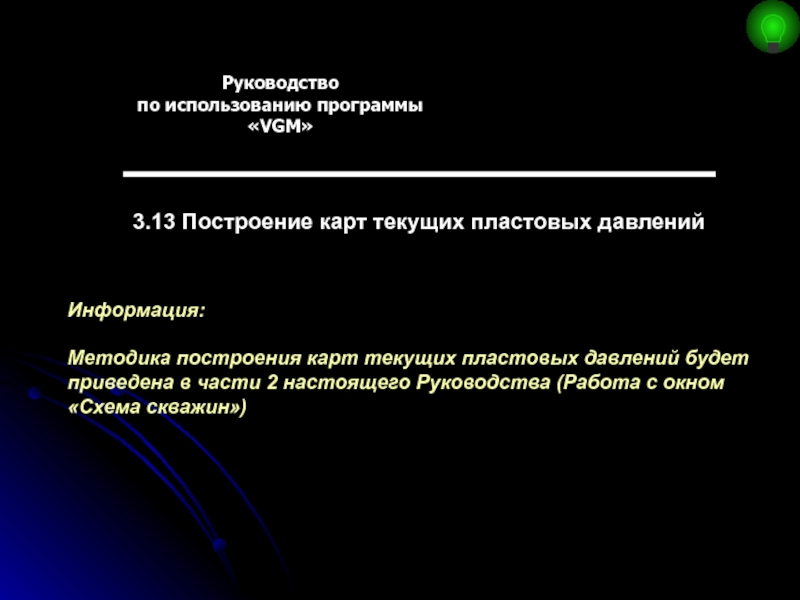

карт текущих пластовых давлений будет приведена в части 2 настоящего

Руководства (Работа с окном «Схема скважин»)

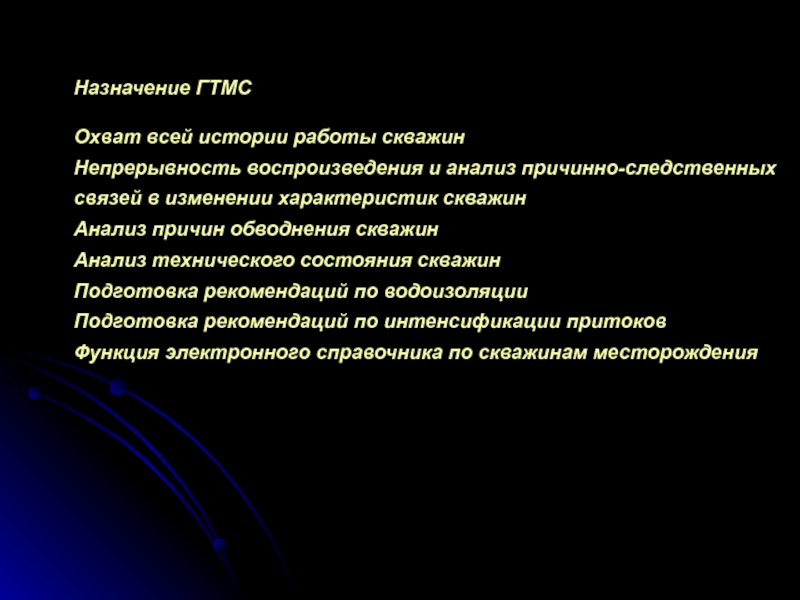

связей в изменении характеристик скважин
Анализ причин обводнения скважин
Анализ технического состояния

скважин
Подготовка рекомендаций по водоизоляции
Подготовка рекомендаций по интенсификации притоков
Функция электронного справочника по скважинам месторождения

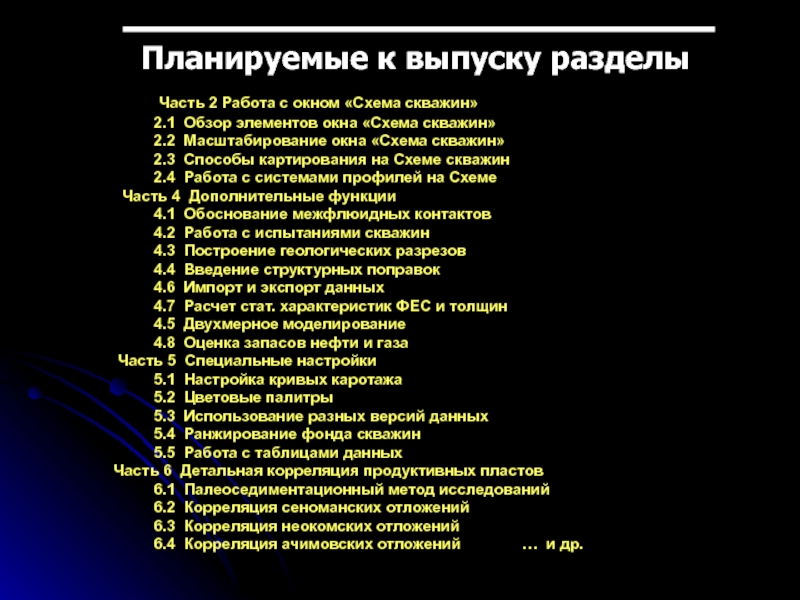

Работа с окном «Схема скважин»
2.1 Обзор элементов окна «Схема

скважин»
2.2 Масштабирование окна «Схема скважин»
2.3 Способы картирования на Схеме скважин
2.4 Работа с системами профилей на Схеме
Часть 4 Дополнительные функции
4.1 Обоснование межфлюидных контактов
4.2 Работа с испытаниями скважин
4.3 Построение геологических разрезов
4.4 Введение структурных поправок
4.6 Импорт и экспорт данных
4.7 Расчет стат. характеристик ФЕС и толщин
4.5 Двухмерное моделирование
4.8 Оценка запасов нефти и газа
Часть 5 Специальные настройки
5.1 Настройка кривых каротажа
5.2 Цветовые палитры
5.3 Использование разных версий данных
5.4 Ранжирование фонда скважин
5.5 Работа с таблицами данных
Часть 6 Детальная корреляция продуктивных пластов
6.1 Палеоседиментационный метод исследований
6.2 Корреляция сеноманских отложений
6.3 Корреляция неокомских отложений
6.4 Корреляция ачимовских отложений … и др.
