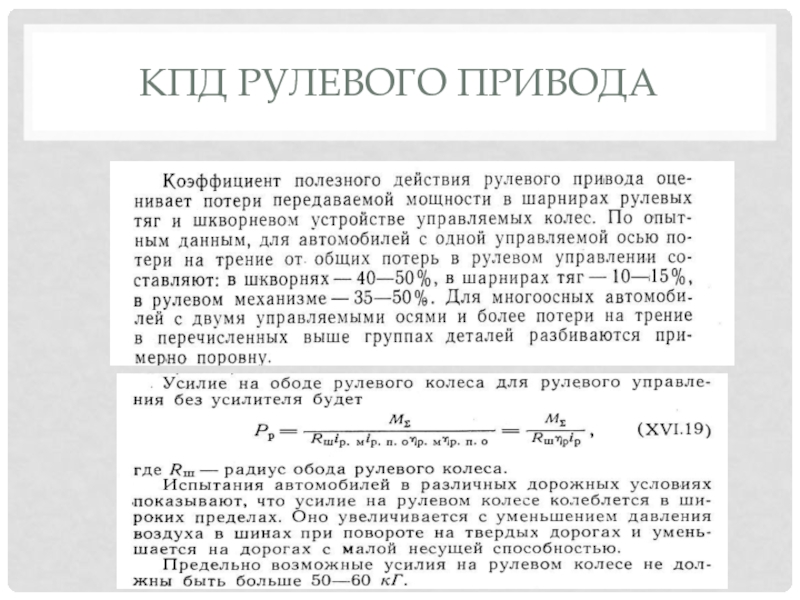

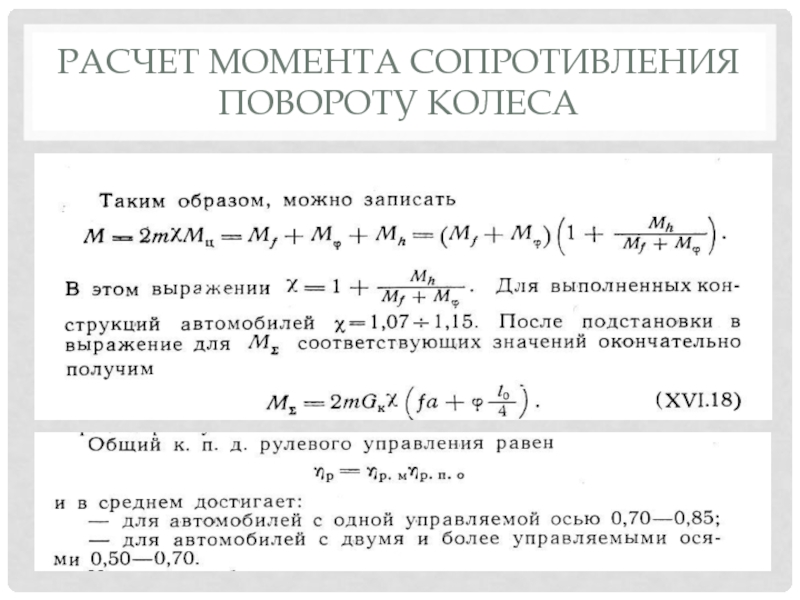

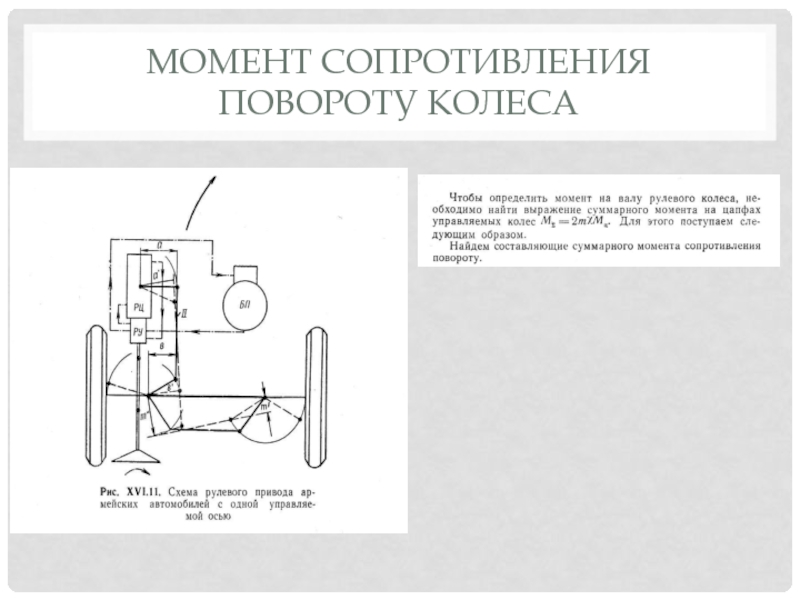

- 21. КПД рулевого привода

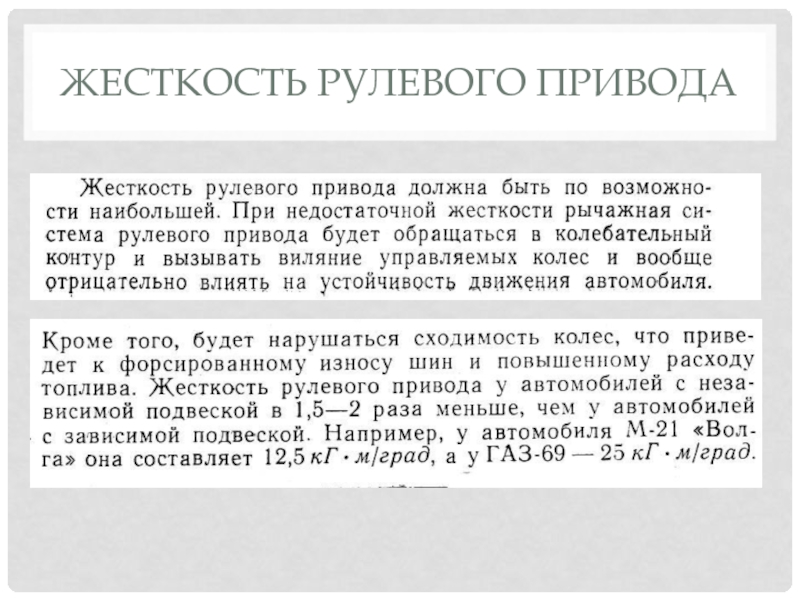

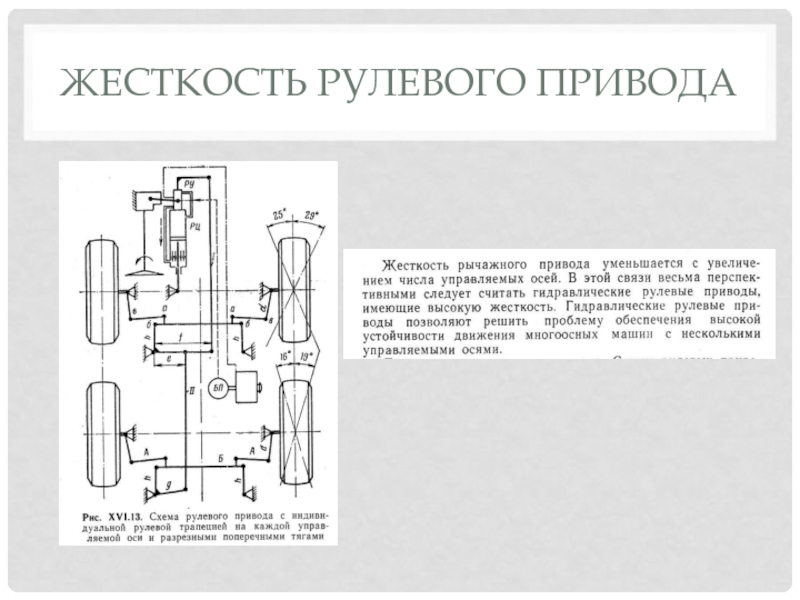

- 22. Жесткость рулевого привода
- 23. Жесткость рулевого привода

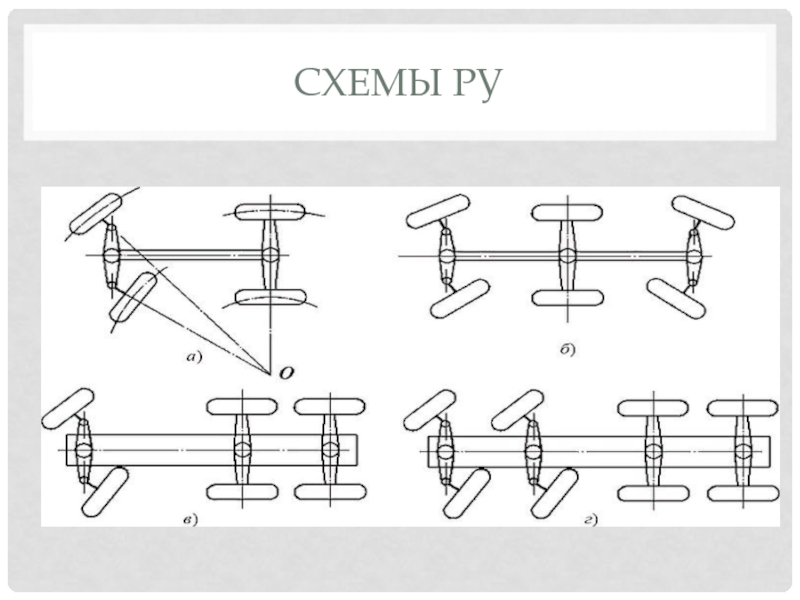

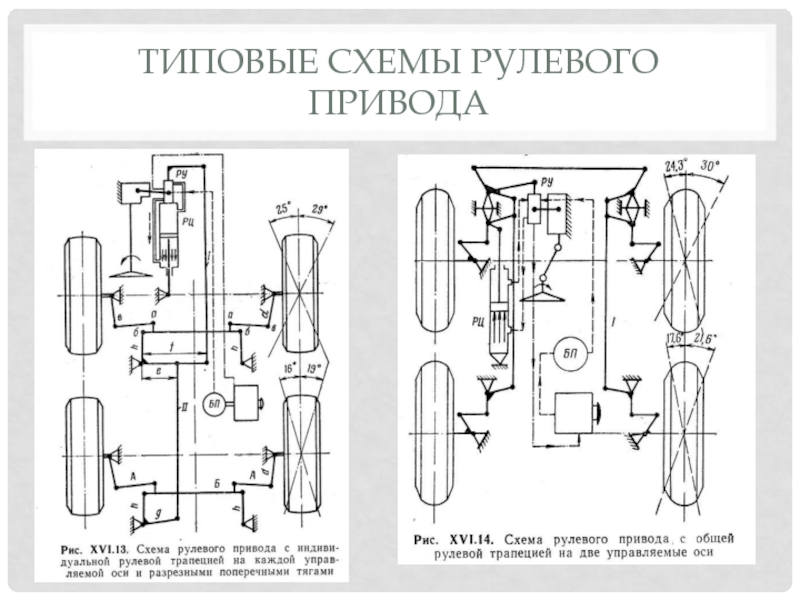

- 24. Типовые схемы рулевого привода
- 25. Слайд 25

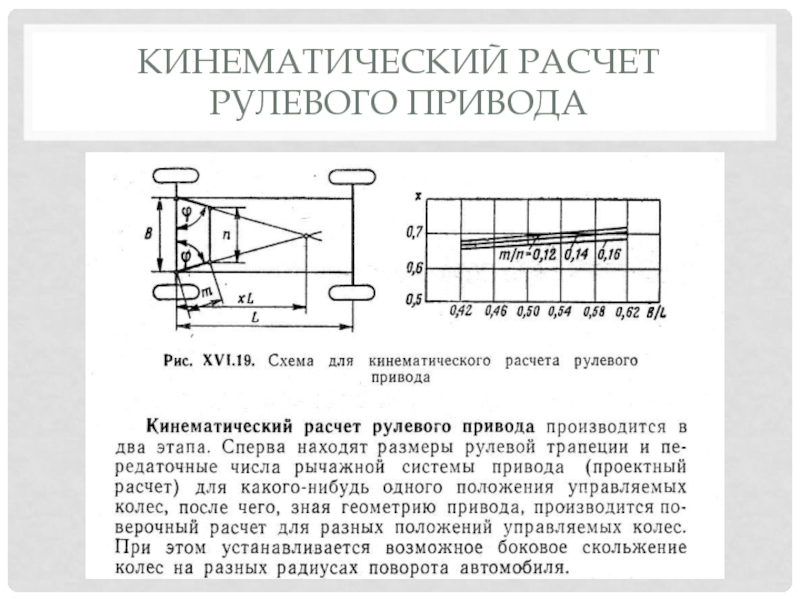

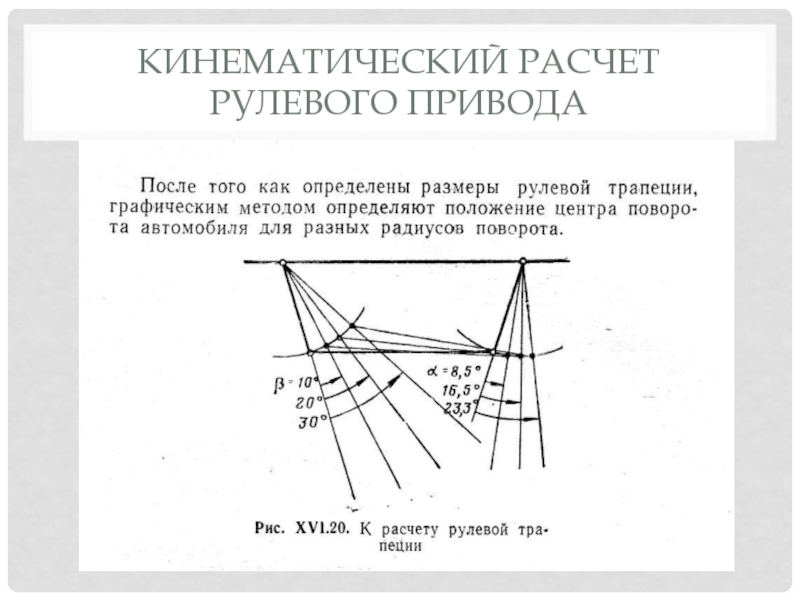

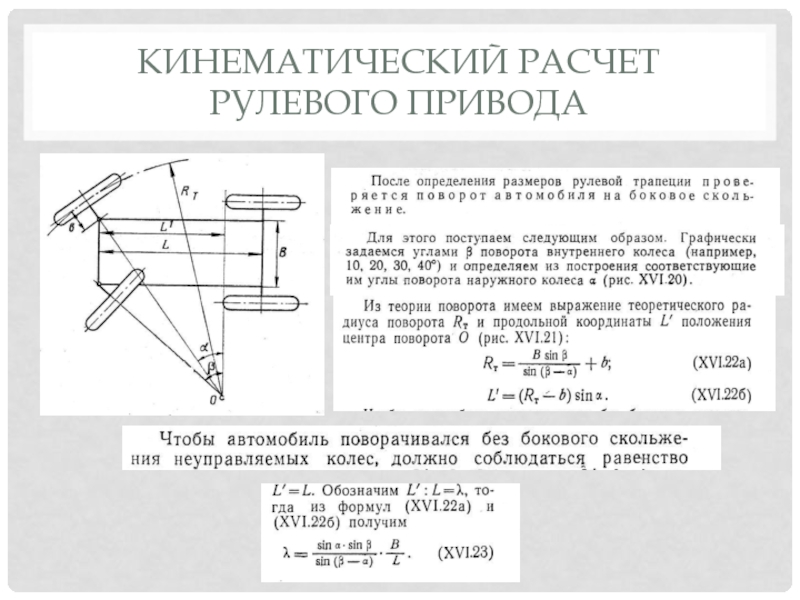

- 26. Кинематический расчет рулевого привода

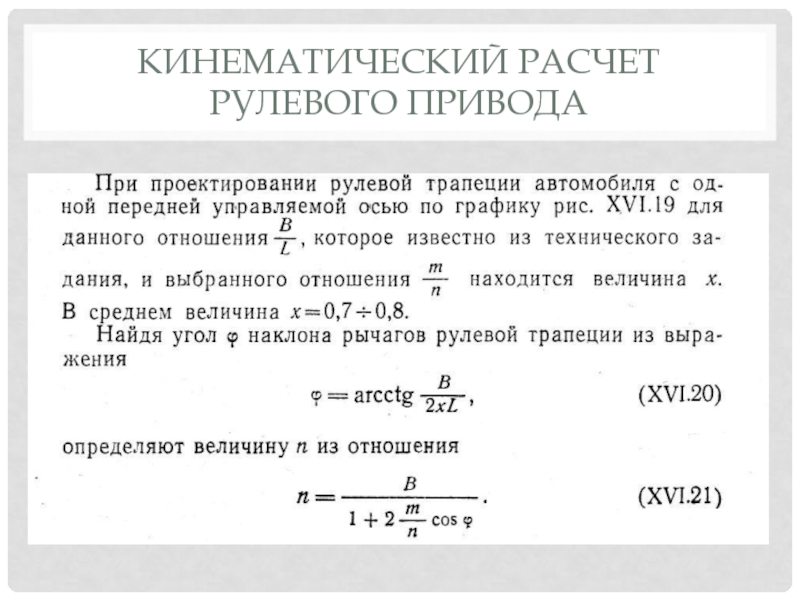

- 27. Кинематический расчет рулевого привода
- 28. Кинематический расчет рулевого привода
- 29. Кинематический расчет рулевого привода
- 30. Рулевой Привод многоосного автомобиляРулевой привод многоосных автомобилей
- 31. Схема рулевого управления с усилителем/ — рулевое
- 32. Схемы рулевого управления с усилителемРулевой усилитель предназначен для облегчения поворота и для обеспечения безопасности движения автомобиля.

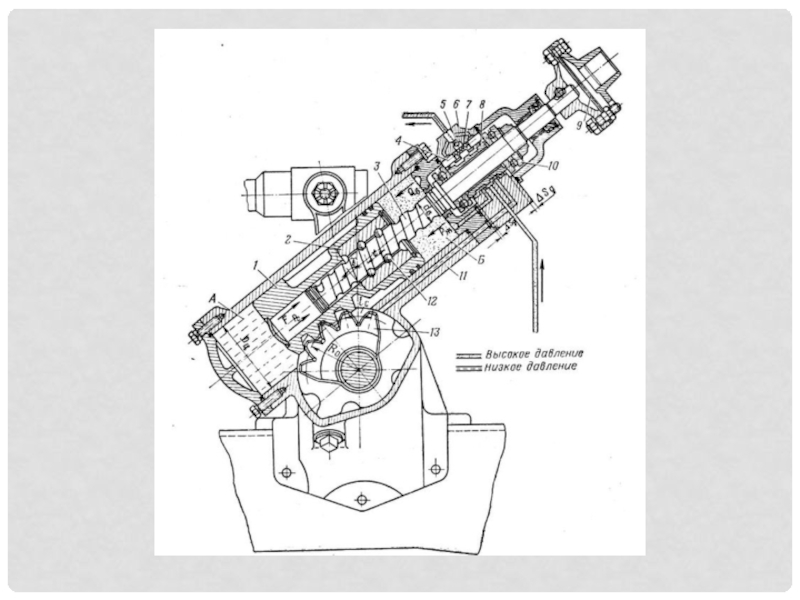

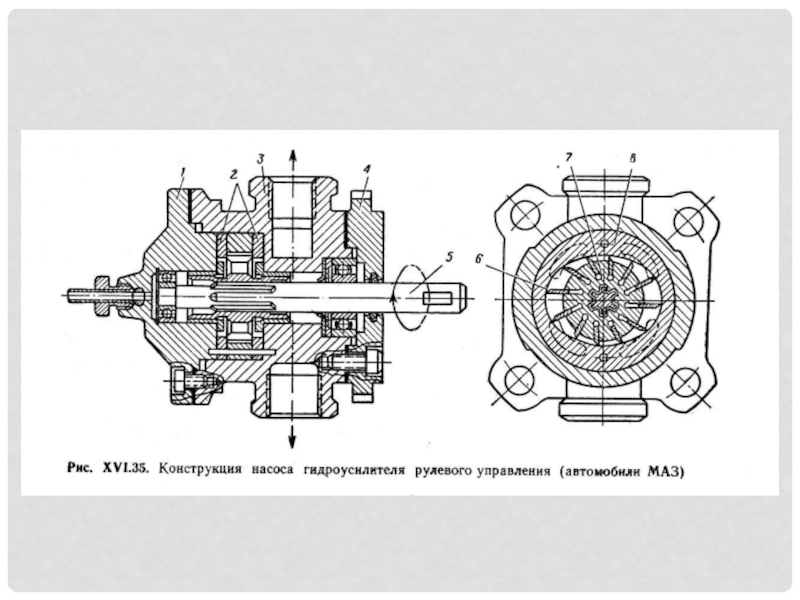

- 33. Слайд 33

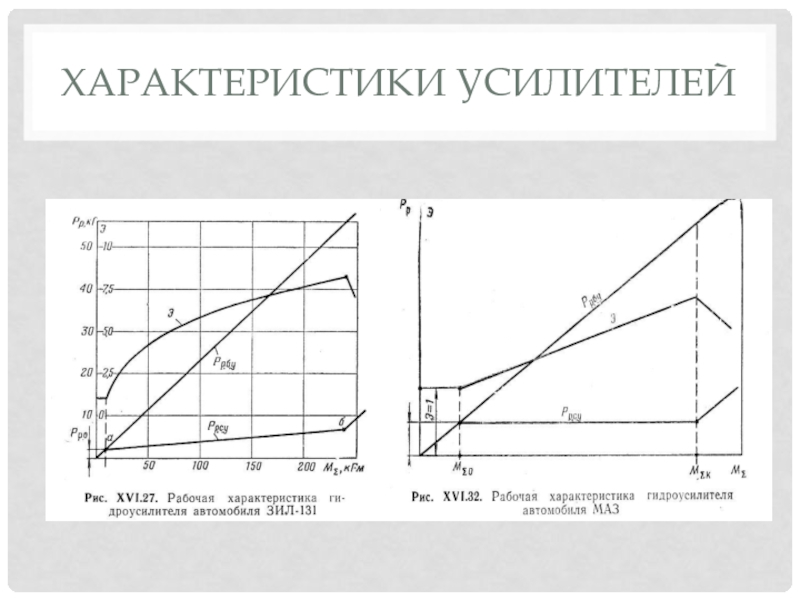

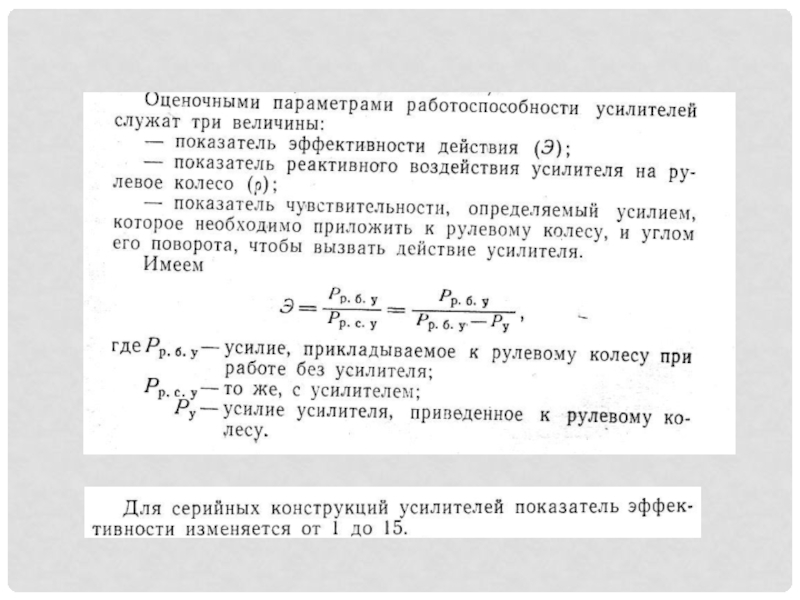

- 34. Характеристики усилителей

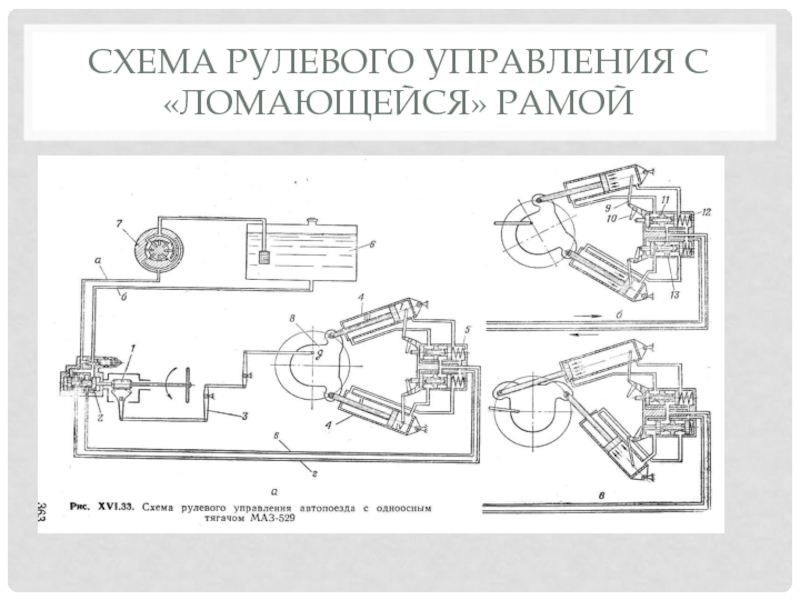

- 35. Схема рулевого управления с «ломающейся» рамой
- 36. Шарниры рулевого привода
- 37. Разрез шарового шарнира тяги: 1 -

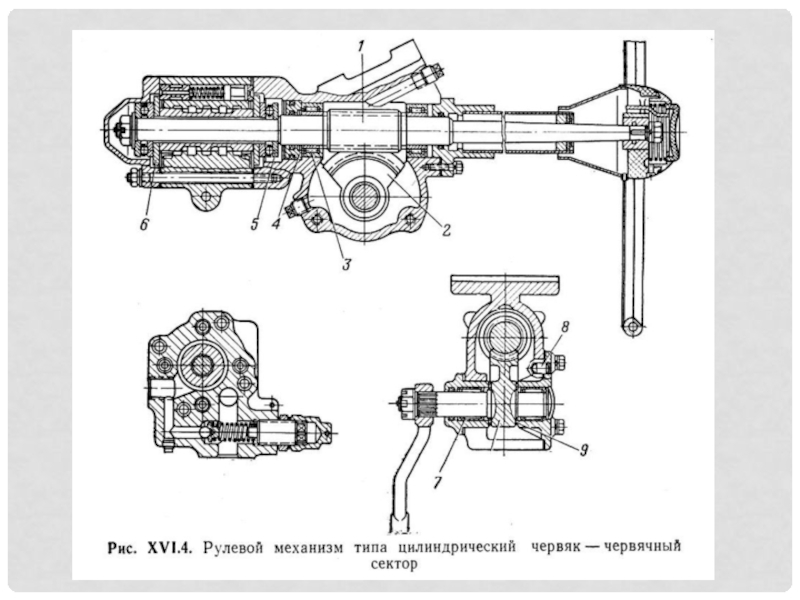

- 38. Слайд 38
- 39. Слайд 39
- 40. Скачать презентанцию
Рулевое управлениеРулевое управление (далее — РУ) — Предназначается для обеспечения поворота автомобиля и поддержания заданного направления движения. Компоненты РУ
Слайды и текст этой презентации
Слайд 2Рулевое управление
Рулевое управление (далее — РУ) — Предназначается для обеспечения
поворота автомобиля и поддержания заданного направления движения.

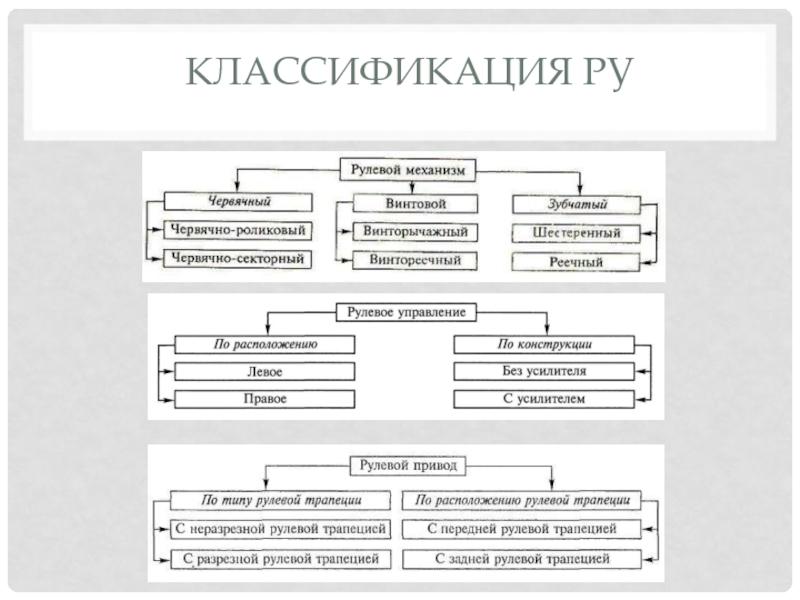

Способы поворотарулевой механизм, поворотом колес
рулевой привод поворотом осей
усилитель

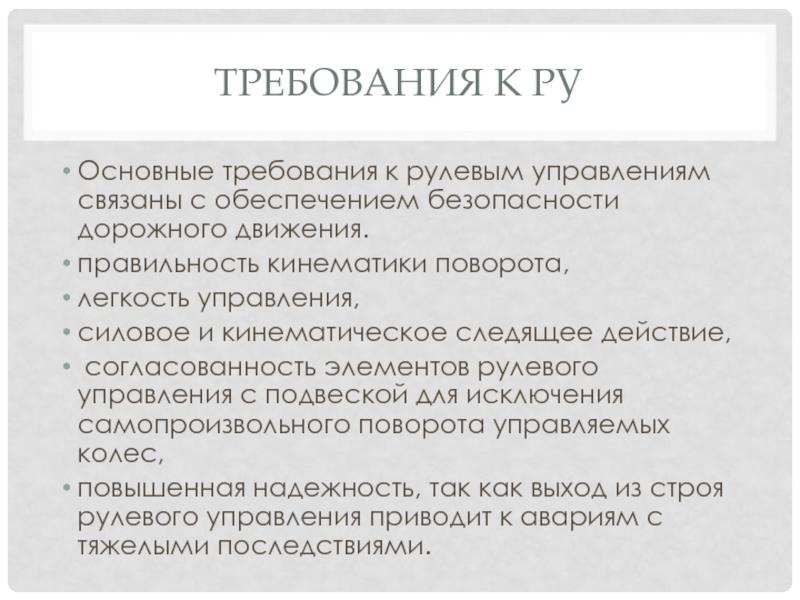

Слайд 4Требования к РУ
Основные требования к рулевым управлениям связаны с обеспечением
безопасности дорожного движения.
правильность кинематики поворота,
легкость управления,
силовое и
кинематическое следящее действие,согласованность элементов рулевого управления с подвеской для исключения самопроизвольного поворота управляемых колес,
повышенная надежность, так как выход из строя рулевого управления приводит к авариям с тяжелыми последствиями.

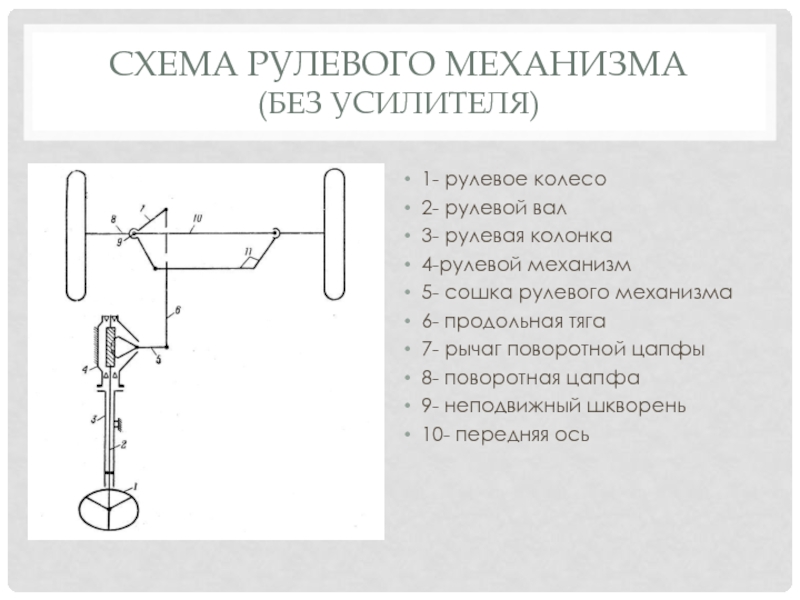

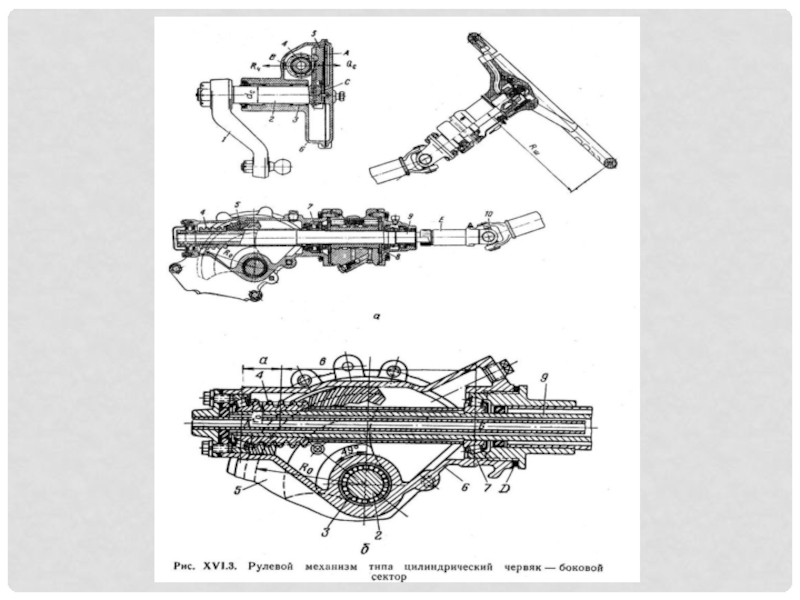

Слайд 5Схема рулевого механизма
(без усилителя)
1- рулевое колесо
2- рулевой вал
3- рулевая
колонка
4-рулевой механизм
5- сошка рулевого механизма
6- продольная тяга
7- рычаг поворотной цапфы
8-
поворотная цапфа9- неподвижный шкворень
10- передняя ось

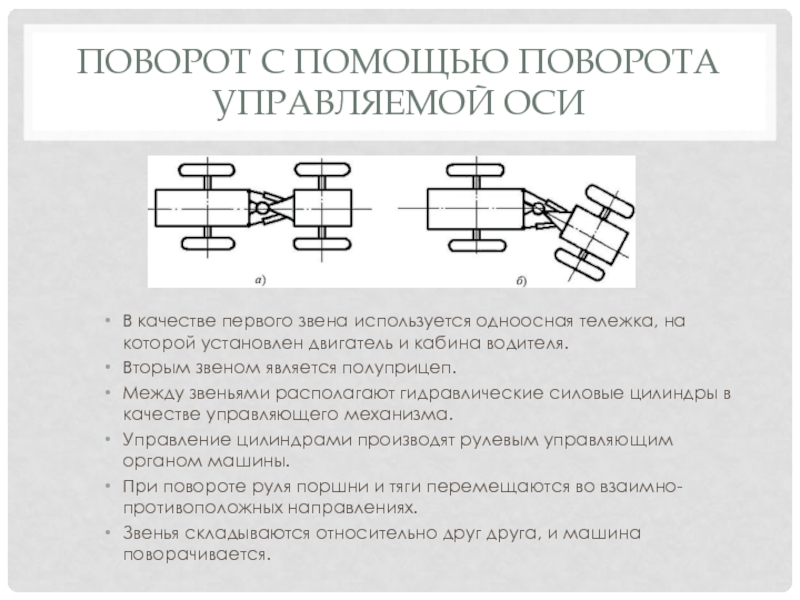

Слайд 6Поворот с помощью поворота управляемой оси
В качестве первого звена используется
одноосная тележка, на которой установлен двигатель и кабина водителя.
Вторым
звеном является полуприцеп. Между звеньями располагают гидравлические силовые цилиндры в качестве управляющего механизма.
Управление цилиндрами производят рулевым управляющим органом машины.
При повороте руля поршни и тяги перемещаются во взаимно-противоположных направлениях.
Звенья складываются относительно друг друга, и машина поворачивается.

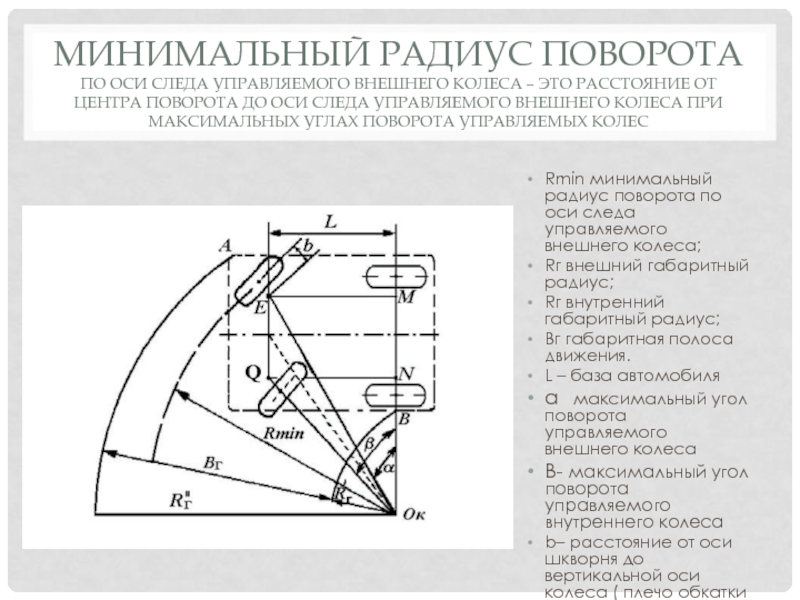

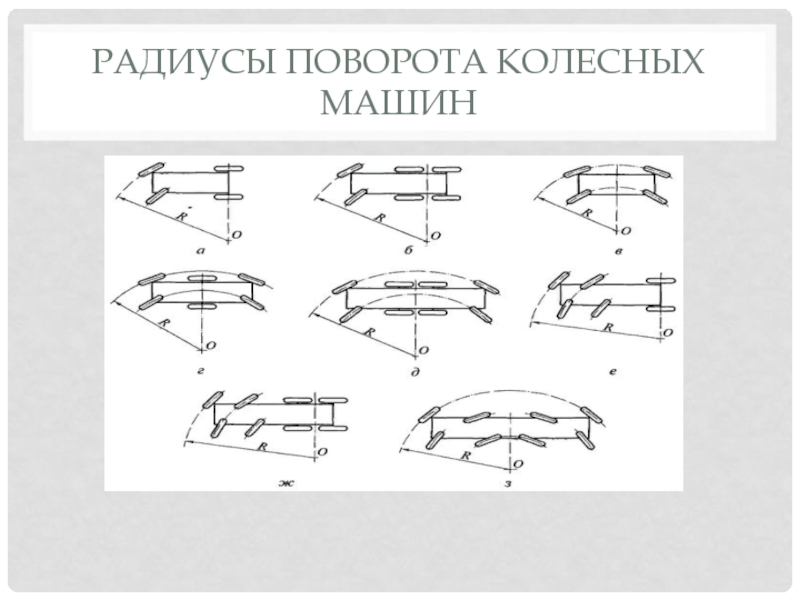

Слайд 8Минимальный радиус поворота по оси следа управляемого внешнего колеса –
это расстояние от центра поворота до оси следа управляемого внешнего
колеса при максимальных углах поворота управляемых колесRmin минимальный радиус поворота по оси следа управляемого внешнего колеса;
Rг внешний габаритный радиус;
Rг внутренний габаритный радиус;
Bг габаритная полоса движения.
L – база автомобиля
a максимальный угол поворота управляемого внешнего колеса
В- максимальный угол поворота управляемого внутреннего колеса
b– расстояние от оси шкворня до вертикальной оси колеса ( плечо обкатки

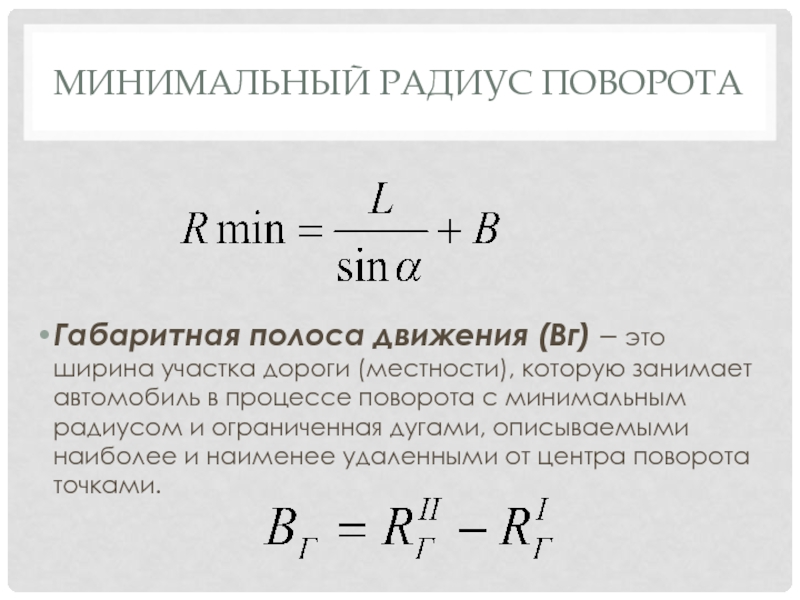

Слайд 9Минимальный радиус поворота
Габаритная полоса движения (Вг) – это ширина
участка дороги (местности), которую занимает автомобиль в процессе поворота с
минимальным радиусом и ограниченная дугами, описываемыми наиболее и наименее удаленными от центра поворота точками.

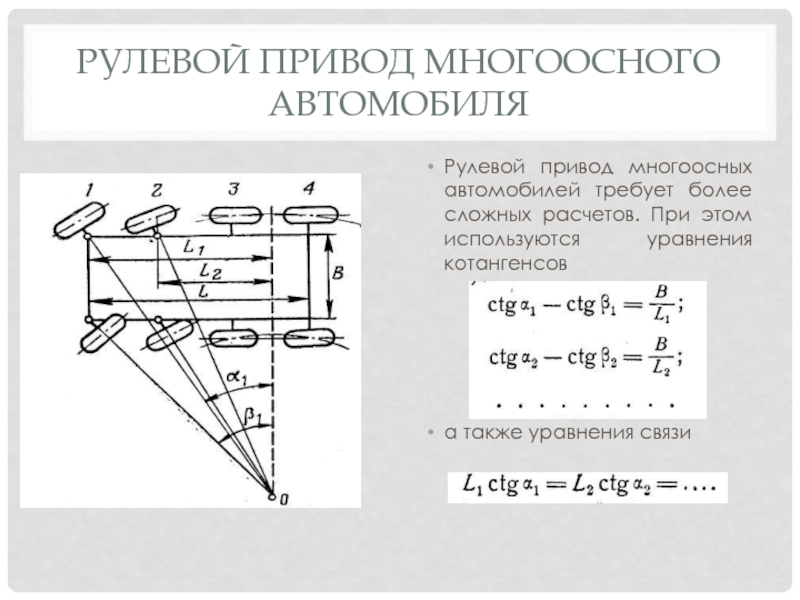

Слайд 30Рулевой Привод многоосного автомобиля
Рулевой привод многоосных автомобилей требует более сложных
расчетов. При этом используются уравнения котангенсов
а также уравнения связи

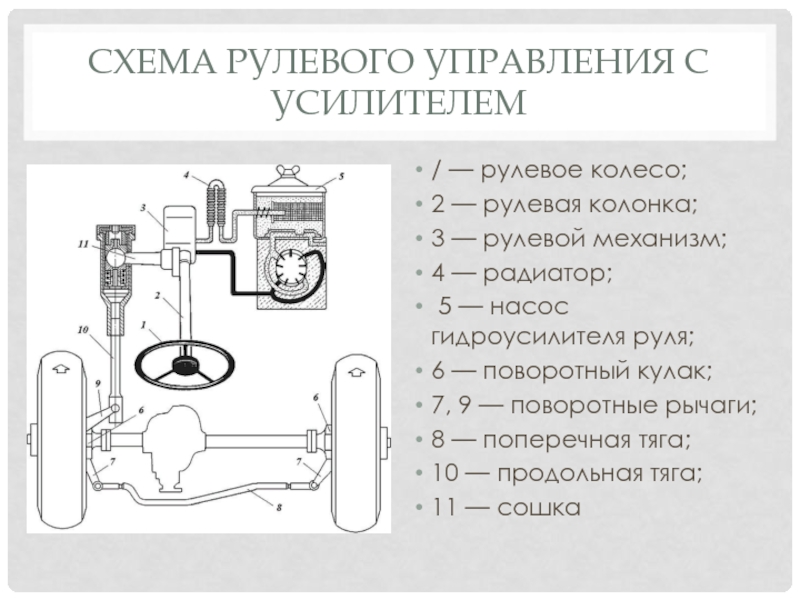

Слайд 31Схема рулевого управления с усилителем
/ — рулевое колесо;
2 —
рулевая колонка;
3 — рулевой механизм;
4 — радиатор;
5
— насос гидроусилителя руля; 6 — поворотный кулак;
7, 9 — поворотные рычаги;
8 — поперечная тяга;
10 — продольная тяга;
11 — сошка

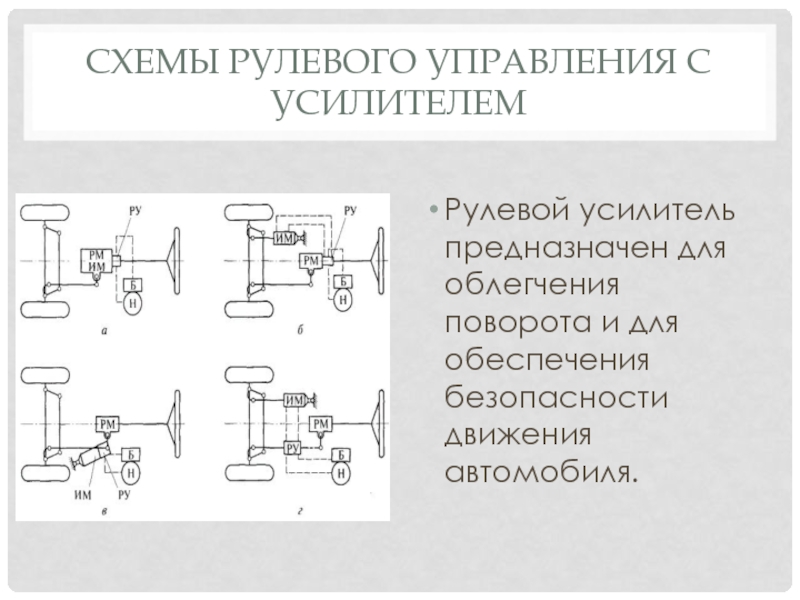

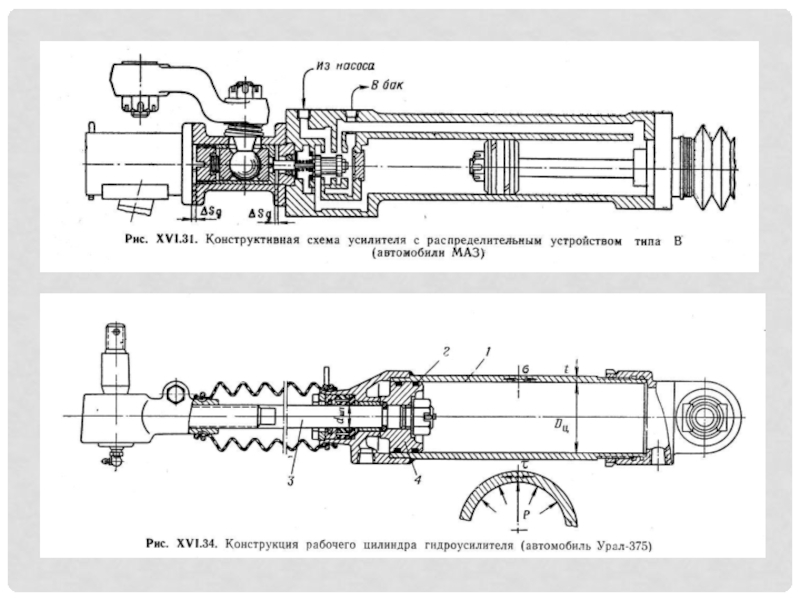

Слайд 32Схемы рулевого управления с усилителем
Рулевой усилитель предназначен для облегчения поворота
и для обеспечения безопасности движения автомобиля.

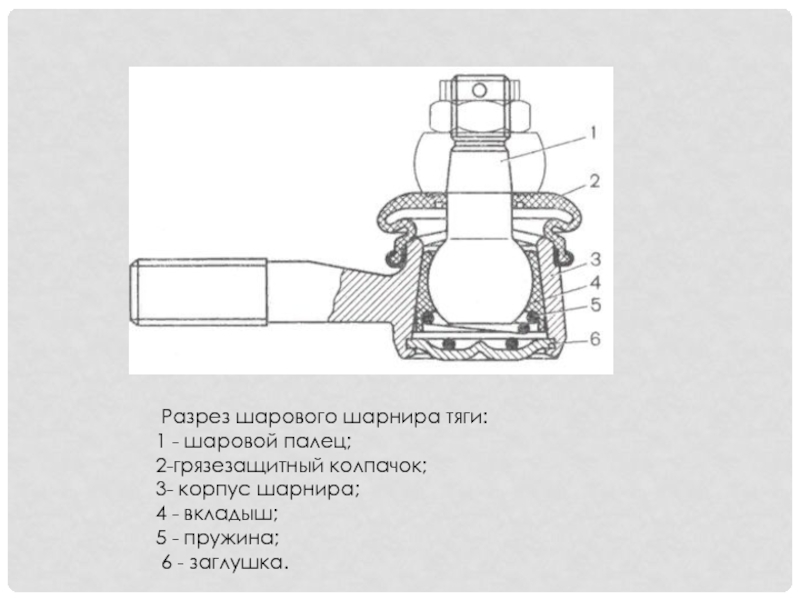

Слайд 37 Разрез шарового шарнира тяги:
1 - шаровой палец;
2-грязезащитный
колпачок;
3- корпус шарнира;
4 - вкладыш;
5 - пружина;
6 - заглушка.
