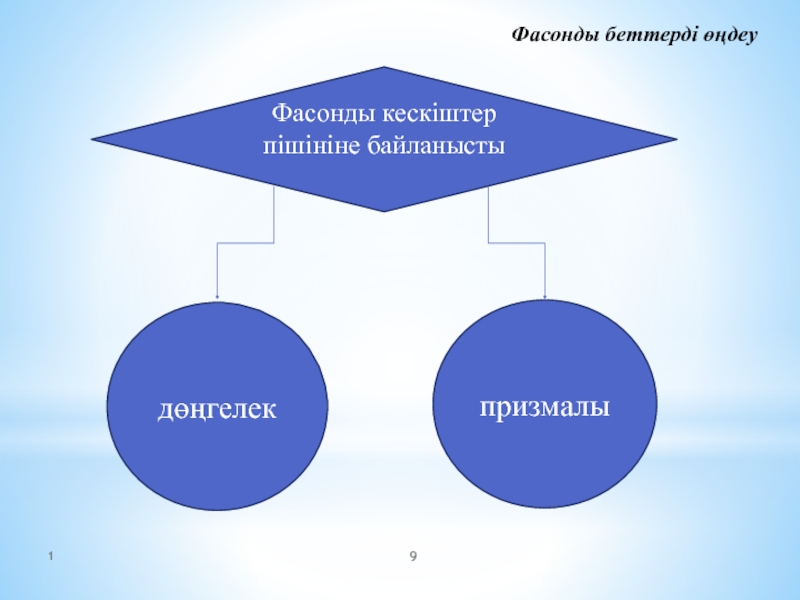

- 9. Фасонды беттерді өңдеу1Фасонды кескіштер пішініне байланысты дөңгелек призмалы
- 10. Фасонды беттерді өңдеу1ФАСОНДЫ КЕСКІШТЕРӨңделетін тетікке қатысты орнату
- 11. Фасонды беттерді өңдеу Кескіштің тетікке қатысты орналасуы бойынша
- 12. Фасонды беттерді өңдеу3. Станоктарда фасонды беттерді өңдеу. Токарлы
- 13. Фасонды беттерді өңдеуДискілер түріндегі тетіктердің жабық беттері
- 14. Фасонды беттерді өңдеу Соңғысы беріліс берілетін станоктың бөлігімен
- 15. Фасонды беттерді өңдеу Фасонды беттерді ажарлауды фасонды ажарлағыш
- 16. Фасонды беттерді өңдеуСұрақтар: 1. Фасонды беттерді өңдеу әдістерін
- 17. 1Фасонды кескіштерді өңдеуСұрақтар:7. Дайын фасонды бетті қалай
- 18. Фасонды кескіштерді өңдеуПайдаланылған әдебиеттер тізімі:1. Мендебаев Т.М.,
- 19. НАЗАР АУДАРҒАНДАРЫҢЫЗҒА РАХМЕТ! 1
- 20. Скачать презентанцию
Фасонды беттерді өңдеуТақырыбы: Фасонды кескіш көмегімен фасонды беттерді өңдеуЖОСПАР:1. Фасонды беттерді өңдеу.2. Фасонды кескіштер, олардың түрлері, тағайындалуы.3. Станоктарда фасонды беттерді өңдеу.1
Слайды и текст этой презентации
Слайд 1Сабақ дайындамасы
Қазақстан Республикасының Білім және ғылым министрлігі
Қарағанды Мемлекеттік Техникалық Университеті
Кафедра:
Кәсіптік оқыту
М.С.
Слайд 2Фасонды беттерді өңдеу

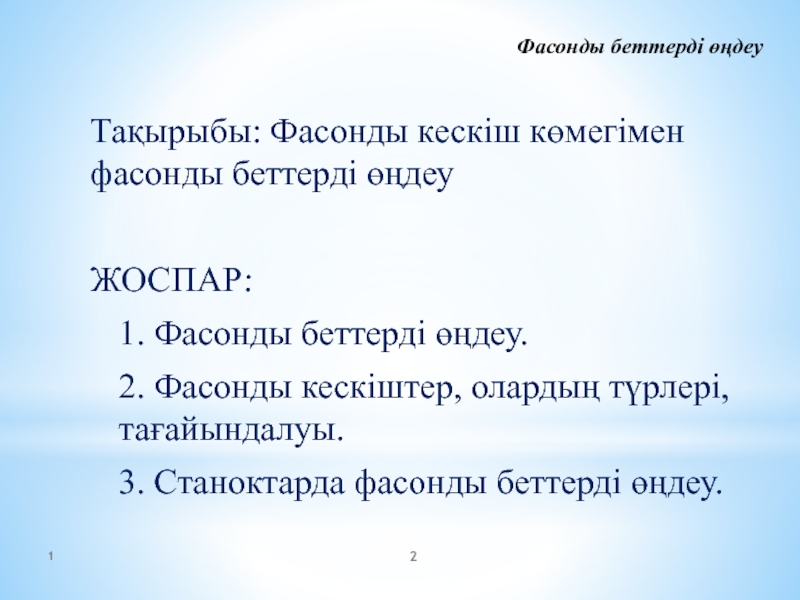

Тақырыбы: Фасонды кескіш көмегімен фасонды беттерді өңдеу
ЖОСПАР:
1. Фасонды
беттерді өңдеу.
2. Фасонды кескіштер, олардың түрлері, тағайындалуы.
3. Станоктарда фасонды беттерді
өңдеу.1
Слайд 3Фасонды беттерді өңдеу

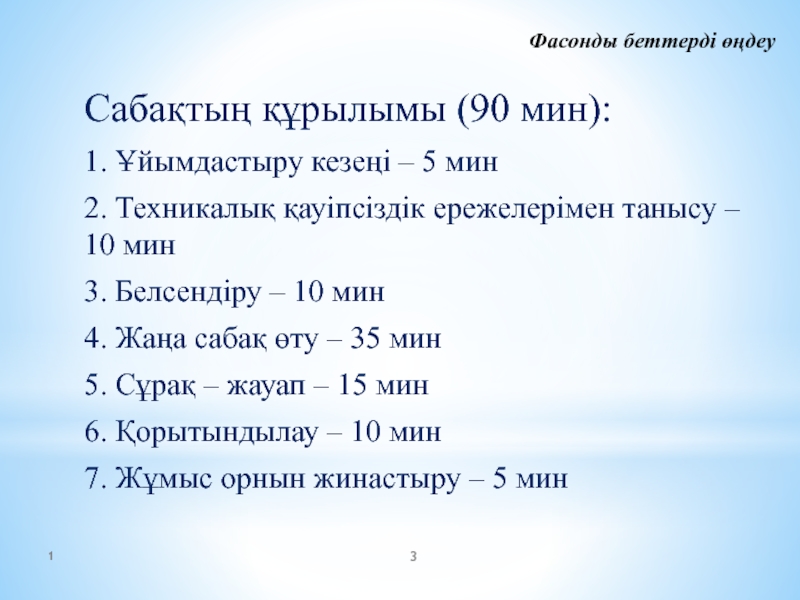

Сабақтың құрылымы (90 мин):
1. Ұйымдастыру кезеңі – 5
мин
2. Техникалық қауіпсіздік ережелерімен танысу – 10 мин
3. Белсендіру –
10 мин4. Жаңа сабақ өту – 35 мин
5. Сұрақ – жауап – 15 мин
6. Қорытындылау – 10 мин
7. Жұмыс орнын жинастыру – 5 мин
1
Слайд 4Фасонды беттерді өңдеу
1. Фасонды беттерді өңдеу.
Фасонды беттерге жазықтықтан, цилиндрден немесе
конустан өз формасымен ерекшеленетін беттер жатады.Фасонды айналу беттері (мысалы, фасонды
тұтқа) және түзу сызықты фасонды беттері бар тетіктер өте жиі кездеседі (мысалы, жұдырықшалы шайба). Көлемді қиық сызықты фасонды беттермен тетіктер өте сирек кездеседі (мысалы, турбиналардың күрекшелері және т.б.).1
Слайд 5Фасонды беттерді өңдеу

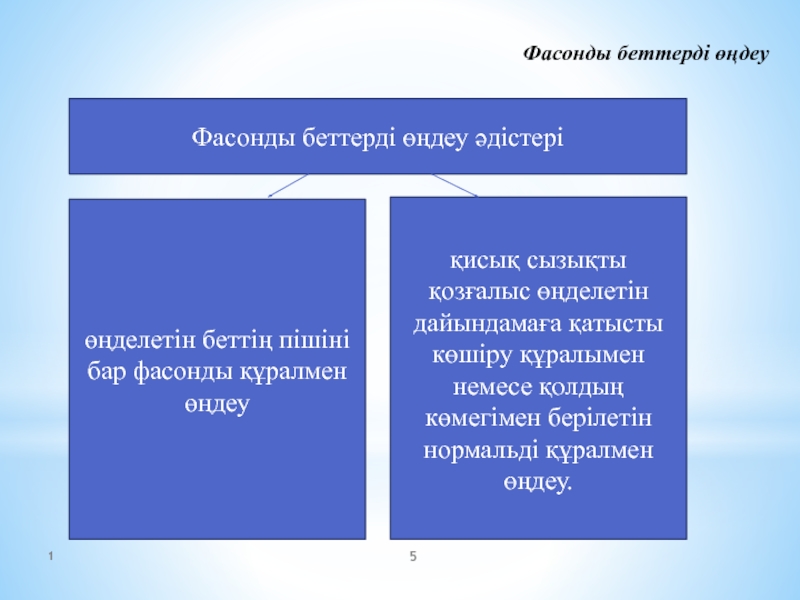

Фасонды беттерді өңдеу әдістері
өңделетін беттің пішіні бар фасонды
құралмен өңдеу
қисық сызықты қозғалыс өңделетін дайындамаға қатысты көшіру құралымен немесе
қолдың көмегімен берілетін нормальді құралмен өңдеу. 1
Слайд 6Фасонды беттерді өңдеу

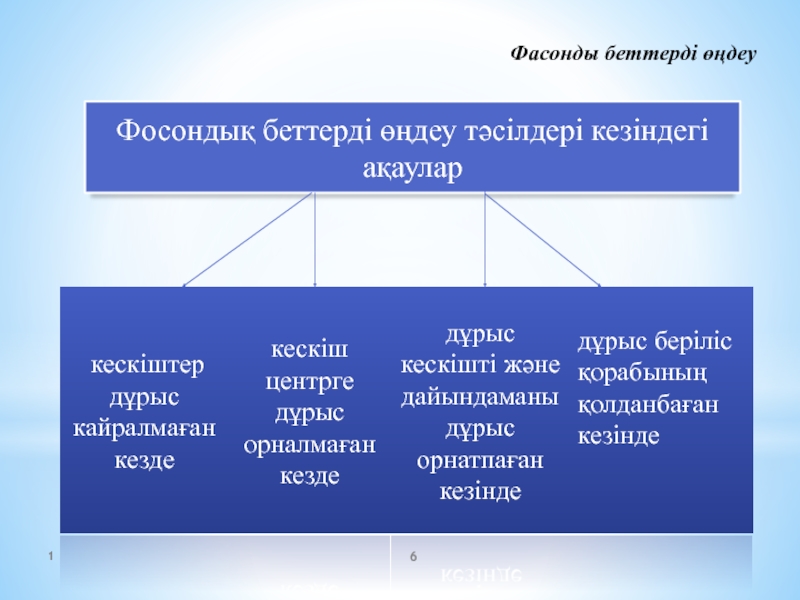

Фосондық беттерді өңдеу тәсілдері кезіндегі ақаулар
кескіштер дұрыс кайралмаған
кезде
кескіш центрге дұрыс орналмаған кезде
дұрыс кескішті және дайындаманы дұрыс орнатпаған
кезіндедұрыс беріліс қорабының қолданбаған кезінде
1
Слайд 7Фасонды беттерді өңдеу

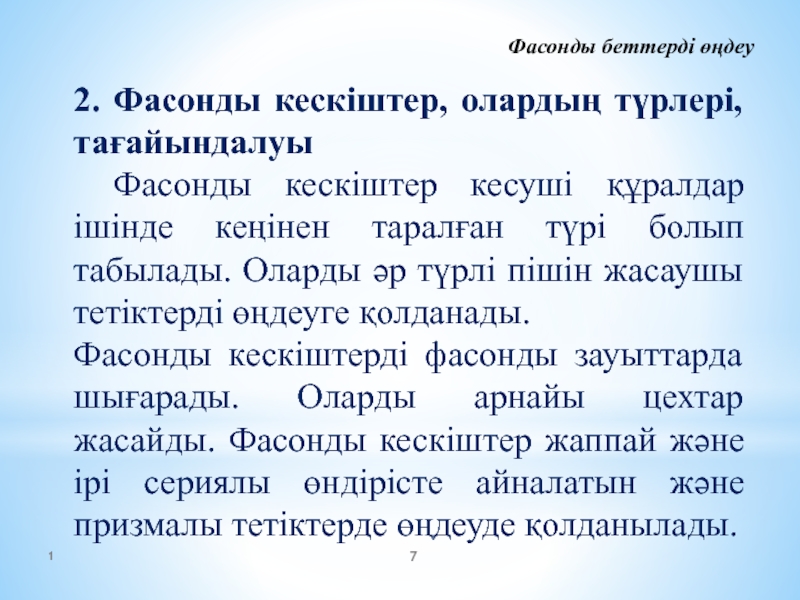

2. Фасонды кескіштер, олардың түрлері, тағайындалуы
Фасонды кескіштер кесуші
құралдар ішінде кеңінен таралған түрі болып табылады. Оларды әр түрлі
пішін жасаушы тетіктерді өңдеуге қолданады.Фасонды кескіштерді фасонды зауыттарда шығарады. Оларды арнайы цехтар жасайды. Фасонды кескіштер жаппай және ірі сериялы өндірісте айналатын және призмалы тетіктерде өңдеуде қолданылады.
1
Слайд 8Фасонды беттерді өңдеу
Фасонды кескіштердің қарапайым токарлы кескіштерге қарағанда көп артықшылығы
бар
Машиналық және қосымша уақыттың азаюына байланысты радиалды берілісте кесу жолының
және кескішті ауыстыру уақытының азаюынан жоғары өнімділікті қамтамасыз етеді.Өңделетін тетіктер пішіні және өлшемінің жоғары дәлдігін, ал кейбір жағдайда оның өзара ауыстырымдылығын қамтамасыз етеді.
Пайдалану қарапайымдылығы, өйткені оларды тек алдыңғы бетпен қайрайды.

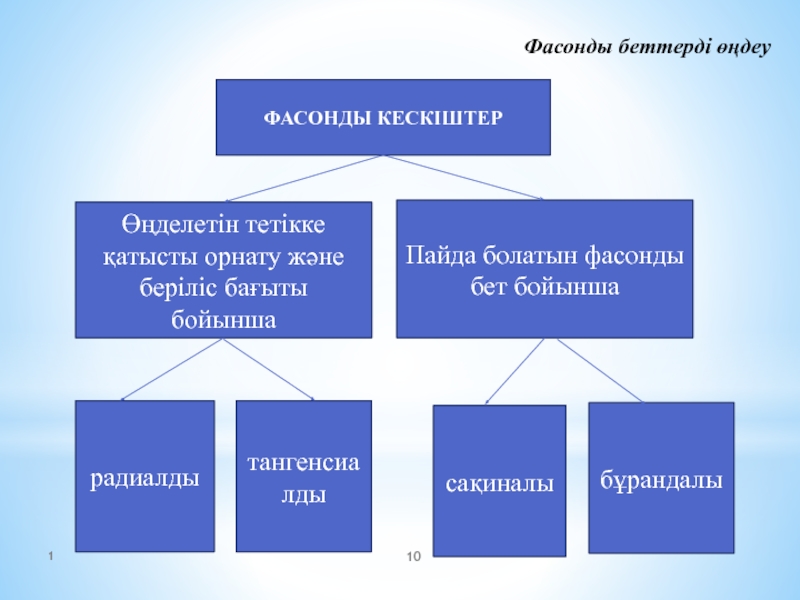

Слайд 10Фасонды беттерді өңдеу
1
ФАСОНДЫ КЕСКІШТЕР
Өңделетін тетікке қатысты орнату және беріліс бағыты
бойынша
Пайда болатын фасонды бет бойынша
радиалды
тангенсиалды
сақиналы
бұрандалы

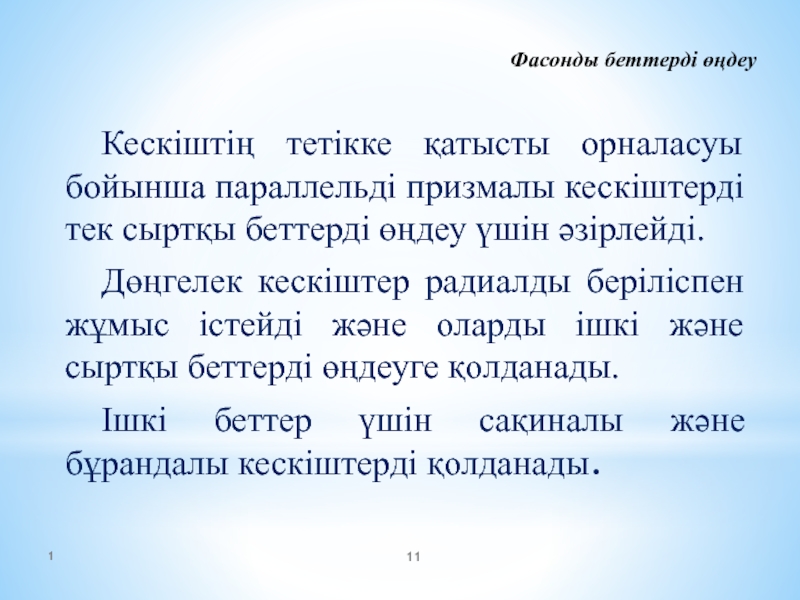

Слайд 11Фасонды беттерді өңдеу
Кескіштің тетікке қатысты орналасуы бойынша параллельді призмалы кескіштерді
тек сыртқы беттерді өңдеу үшін әзірлейді.
Дөңгелек кескіштер радиалды беріліспен
жұмыс істейді және оларды ішкі және сыртқы беттерді өңдеуге қолданады. Ішкі беттер үшін сақиналы және бұрандалы кескіштерді қолданады.
1

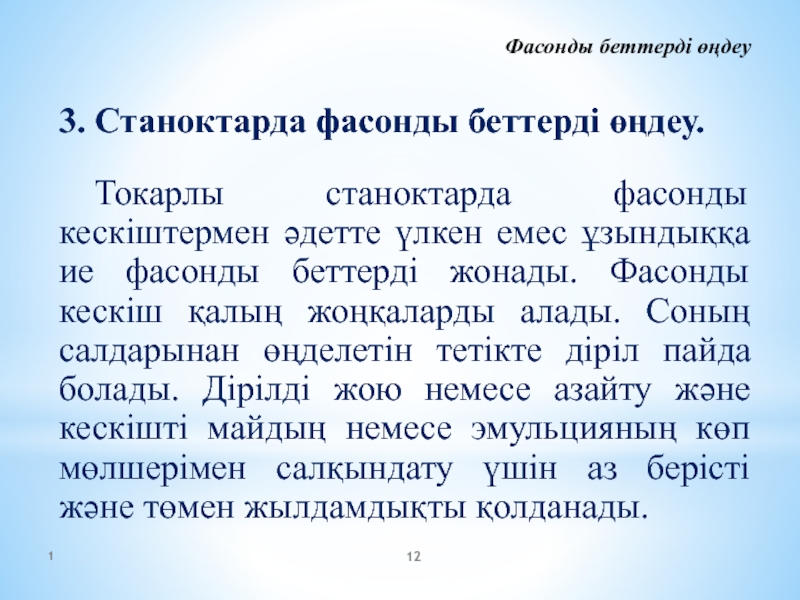

Слайд 12Фасонды беттерді өңдеу
3. Станоктарда фасонды беттерді өңдеу.
Токарлы станоктарда фасонды кескіштермен
әдетте үлкен емес ұзындыққа ие фасонды беттерді жонады. Фасонды кескіш
қалың жоңқаларды алады. Соның салдарынан өңделетін тетікте діріл пайда болады. Дірілді жою немесе азайту және кескішті майдың немесе эмульцияның көп мөлшерімен салқындату үшін аз берісті және төмен жылдамдықты қолданады.1
Слайд 13Фасонды беттерді өңдеу
Дискілер түріндегі тетіктердің жабық беттері және жабық емес
түзу сызықты фасонды беттері көп жағдайда белгілеу арқылы немесе көшірмелеу
құрылғысы көмегімен фрезерлеу арқылы өңделеді. Өңдеу әдетте екі қозғалыспен жүргізіледі. Оның біреуі станоктың, сәйкесінше, механикалық берісінен пайда болса, ал екіншісі көшіргіштен.1

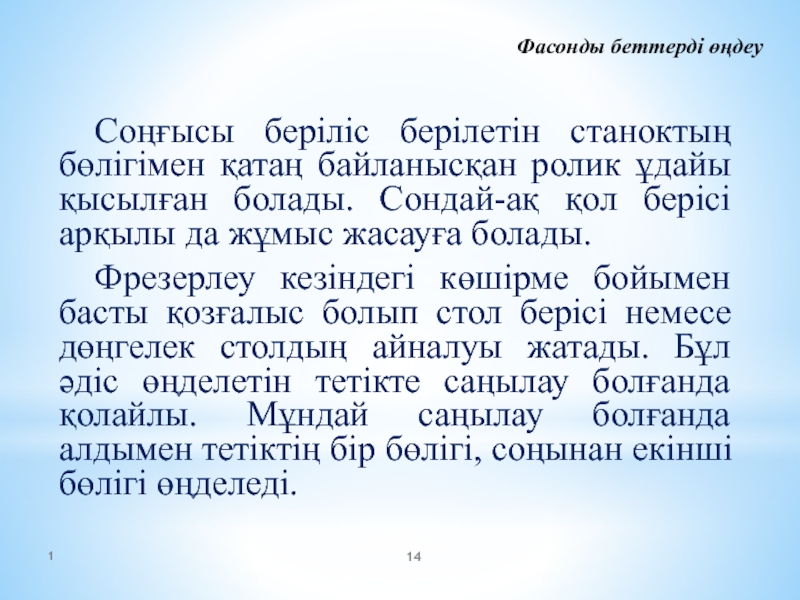

Слайд 14Фасонды беттерді өңдеу
Соңғысы беріліс берілетін станоктың бөлігімен қатаң байланысқан ролик
ұдайы қысылған болады. Сондай-ақ қол берісі арқылы да жұмыс жасауға
болады.Фрезерлеу кезіндегі көшірме бойымен басты қозғалыс болып стол берісі немесе дөңгелек столдың айналуы жатады. Бұл әдіс өңделетін тетікте саңылау болғанда қолайлы. Мұндай саңылау болғанда алдымен тетіктің бір бөлігі, соңынан екінші бөлігі өңделеді.
1

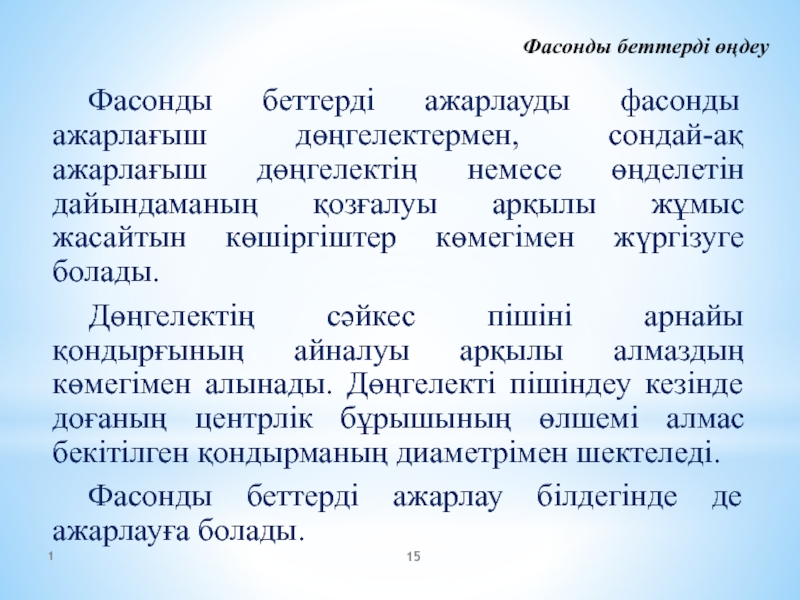

Слайд 15Фасонды беттерді өңдеу
Фасонды беттерді ажарлауды фасонды ажарлағыш дөңгелектермен, сондай-ақ ажарлағыш
дөңгелектің немесе өңделетін дайындаманың қозғалуы арқылы жұмыс жасайтын көшіргіштер көмегімен
жүргізуге болады.Дөңгелектің сәйкес пішіні арнайы қондырғының айналуы арқылы алмаздың көмегімен алынады. Дөңгелекті пішіндеу кезінде доғаның центрлік бұрышының өлшемі алмас бекітілген қондырманың диаметрімен шектеледі.
Фасонды беттерді ажарлау білдегінде де ажарлауға болады.
1

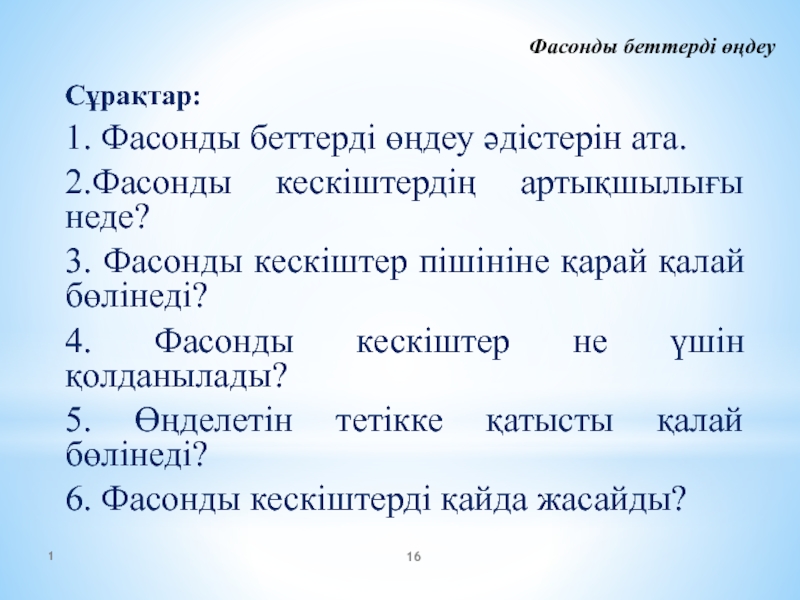

Слайд 16Фасонды беттерді өңдеу
Сұрақтар:
1. Фасонды беттерді өңдеу әдістерін ата.
2.Фасонды кескіштердің артықшылығы
неде?
3. Фасонды кескіштер пішініне қарай қалай бөлінеді?
4. Фасонды кескіштер не
үшін қолданылады?5. Өңделетін тетікке қатысты қалай бөлінеді?
6. Фасонды кескіштерді қайда жасайды?
1

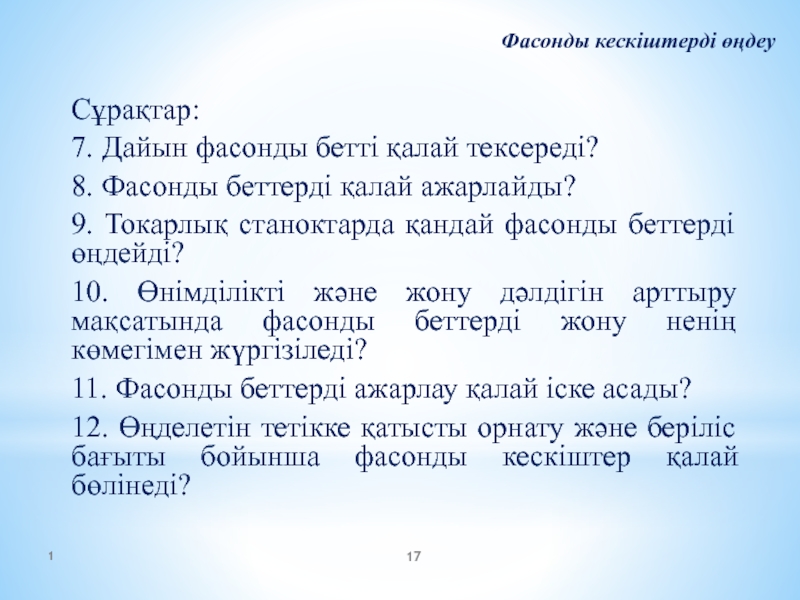

Слайд 171
Фасонды кескіштерді өңдеу
Сұрақтар:
7. Дайын фасонды бетті қалай тексереді?
8. Фасонды беттерді
қалай ажарлайды?
9. Токарлық станоктарда қандай фасонды беттерді өңдейді?
10. Өнімділікті және
жону дәлдігін арттыру мақсатында фасонды беттерді жону ненің көмегімен жүргізіледі?11. Фасонды беттерді ажарлау қалай іске асады?
12. Өңделетін тетікке қатысты орнату және беріліс бағыты бойынша фасонды кескіштер қалай бөлінеді?

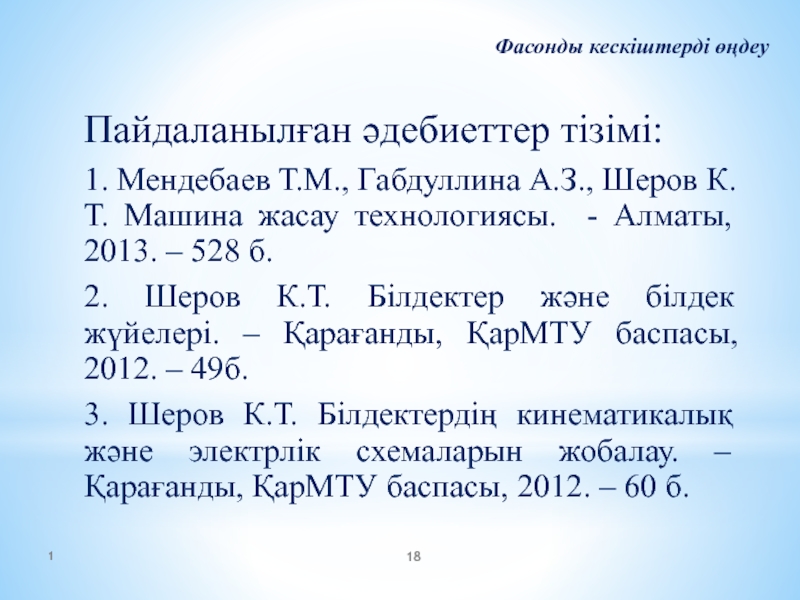

Слайд 18Фасонды кескіштерді өңдеу
Пайдаланылған әдебиеттер тізімі:
1. Мендебаев Т.М., Габдуллина А.З., Шеров
К.Т. Машина жасау технологиясы. - Алматы, 2013. – 528 б.
2.
Шеров К.Т. Білдектер және білдек жүйелері. – Қарағанды, ҚарМТУ баспасы, 2012. – 49б. 3. Шеров К.Т. Білдектердің кинематикалық және электрлік схемаларын жобалау. – Қарағанды, ҚарМТУ баспасы, 2012. – 60 б.
