СЕЧЕНИЯ ПРАВИЛА ВЫПОЛНЕНИЯ СЕЧЕНИЙ

Содержание

ЦЕЛИ И ЗАДАЧИ УРОКА:ПОЗНАКОМИТЬ УЧАЩИХСЯ С РАЗЛИЧНЫМИ СФЕРАМИ ПРОФЕС­СИОНАЛЬНОЙ ДЕЯТЕЛЬНОСТИ, А ТАКЖЕ ЖИЗНИ И БЫТА ЧЕЛО­ВЕКА, ГДЕ ИСПОЛЬЗУЮТСЯ ТЕОРЕТИЧЕСКИЕ И ПРАКТИЧЕСКИЕ ЗНАНИЯ О СЕЧЕНИЯХИЗУЧИТЬ АЛГОРИТМ ПОСТРОЕНИЯ СЕЧЕНИЙ В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ

Слайды и текст этой презентации

Слайд 1СЕЧЕНИЯ ПРАВИЛА ВЫПОЛНЕНИЯ СЕЧЕНИЙ

СЕЧЕНИЯ ПРАВИЛА ВЫПОЛНЕНИЯ СЕЧЕНИЙ

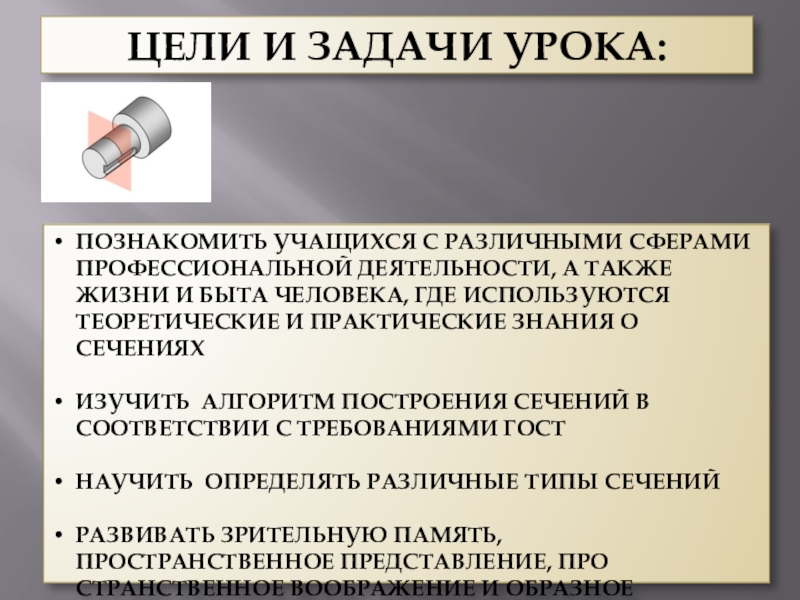

Слайд 2ЦЕЛИ И ЗАДАЧИ УРОКА:
ПОЗНАКОМИТЬ УЧАЩИХСЯ С РАЗЛИЧНЫМИ СФЕРАМИ ПРОФЕС­СИОНАЛЬНОЙ ДЕЯТЕЛЬНОСТИ,

А ТАКЖЕ ЖИЗНИ И БЫТА ЧЕЛО­ВЕКА, ГДЕ ИСПОЛЬЗУЮТСЯ ТЕОРЕТИЧЕСКИЕ И

ПРАКТИЧЕСКИЕ ЗНАНИЯ О СЕЧЕНИЯХ

ИЗУЧИТЬ АЛГОРИТМ ПОСТРОЕНИЯ СЕЧЕНИЙ В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ ГОСТ

НАУЧИТЬ ОПРЕДЕЛЯТЬ РАЗЛИЧНЫЕ ТИПЫ СЕЧЕ­НИЙ

РАЗВИВАТЬ ЗРИ­ТЕЛЬНУЮ ПАМЯТЬ, ПРОСТРАНСТВЕННОЕ ПРЕДСТАВЛЕНИЕ, ПРО­СТРАНСТВЕННОЕ ВООБРАЖЕНИЕ И ОБРАЗНОЕ МЫШЛЕНИЕ
ЦЕЛИ И ЗАДАЧИ УРОКА:ПОЗНАКОМИТЬ УЧАЩИХСЯ С РАЗЛИЧНЫМИ СФЕРАМИ ПРОФЕС­СИОНАЛЬНОЙ ДЕЯТЕЛЬНОСТИ, А ТАКЖЕ ЖИЗНИ И БЫТА ЧЕЛО­ВЕКА, ГДЕ

Слайд 3СЕЧЕНИЯ И РАЗРЕЗЫ
Рис.1

Рис. 2
СЕЧЕНИЯ И РАЗРЕЗЫРис.1

Слайд 4Применение разрезов в различных областях науки и техники

Применение разрезов в различных областях науки и техники

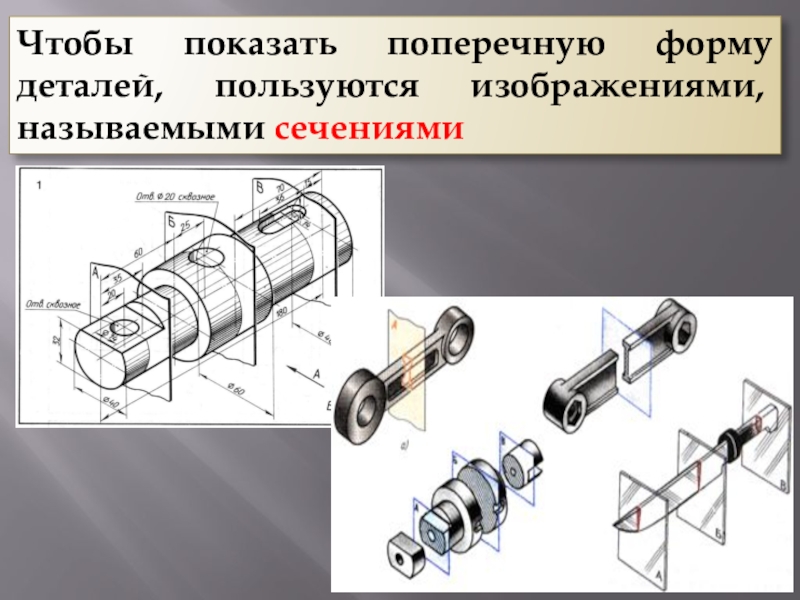

Слайд 5Чтобы показать поперечную форму деталей, пользу­ются изображениями, называемыми сечениями

Чтобы показать поперечную форму деталей, пользу­ются изображениями, называемыми сечениями

Слайд 6Сечением называется изображение фигуры, полученное при мысленном рассечении предмета секущей

плоскостью.
На сечении показывают только то, что находится в секущей

плоскости
(исключение составляют цилиндрические отверстия).
Сечением называется изображение фигуры, полученное при мысленном рассечении предмета секущей плоскостью. На сечении показывают только то, что

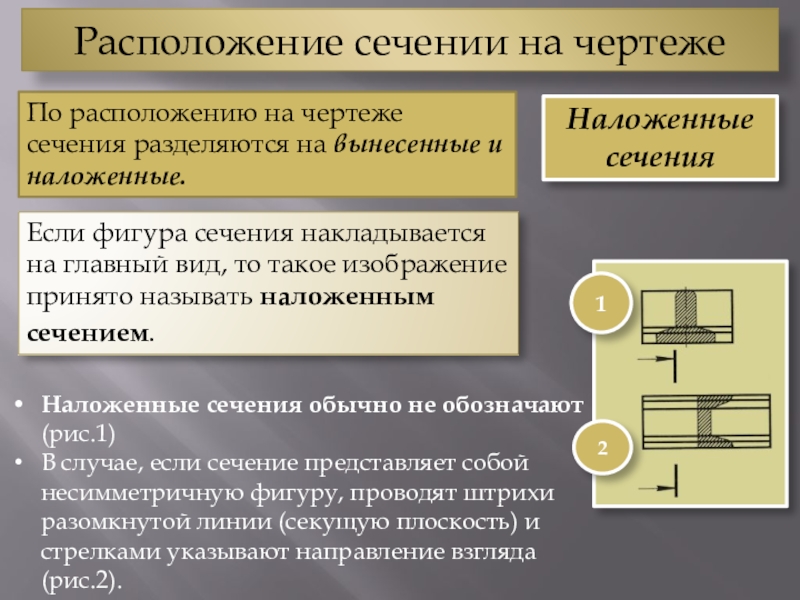

Слайд 7По расположению на чер­теже сечения разделяются на вынесенные и наложенные.


Расположение сечении на чертеже
Наложенные сечения
Если фигура сечения накладывается на

главный вид, то такое изображение приня­то называть наложенным сечением.

Наложенные сечения обычно не обозначают (рис.1)
В случае, если сечение представляет собой несимметричную фигуру, проводят штрихи разомкнутой линии (секущую плоскость) и стрелками указывают направление взгляда (рис.2).

1

2

По расположению на чер­теже сечения разделяются на вынесенные и наложенные. Расположение сечении на чертеже Наложенные сеченияЕсли фигура

Слайд 8Вынесенные сечения располагают вне контура изображения детали, на любом месте

поля чертежа. Вынесенные се­чения предпочтительнее, так как они не загромождают

вид лишними линиями.

Вынесенные сечения

Если вынесенное сечение представляет собой симметричную фигуру и расположено на продолжении линии сечения (штрихпунктирной), то стрелок и букв не наносят.

Вынесенные сечения располагают вне контура изображения детали, на любом месте поля чертежа. Вынесенные се­чения предпочтительнее, так как

Слайд 9Обозначение сечений
Если сечение вынесенное, то проводят разомкнутую линию, два

утолщенных штриха. Стрелками указывают направление взгляда. Их располагают у внешних

концов разомкнутой линии. С внешних сторон стрелок наносят одинаковые прописные буквы русского алфавита. Над сечением пишут те же буквы через «тире».
Обозначение сечений Если сечение вынесенное, то проводят разомкнутую линию, два утолщенных штриха. Стрелками указывают направление взгляда. Их

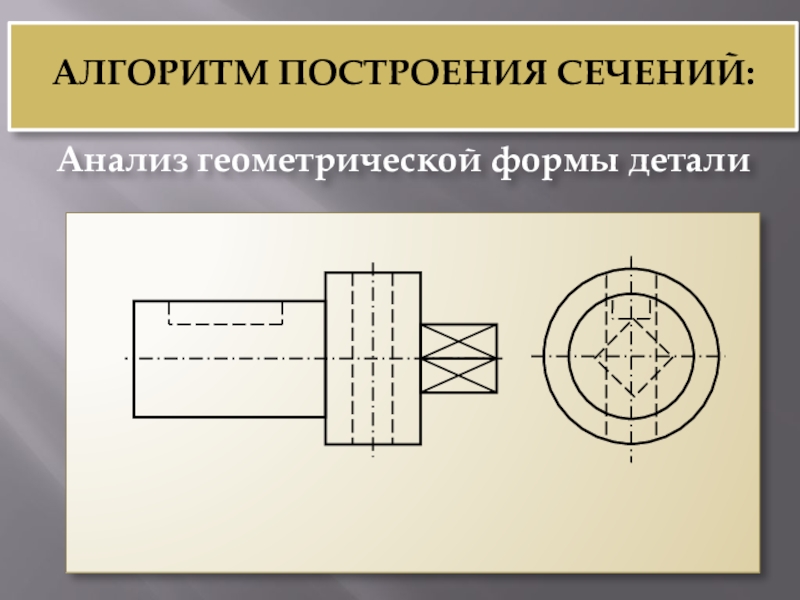

Слайд 10 АЛГОРИТМ ПОСТРОЕНИЯ СЕЧЕНИЙ: Анализ геометрической формы детали

АЛГОРИТМ ПОСТРОЕНИЯ СЕЧЕНИЙ: Анализ геометрической формы детали

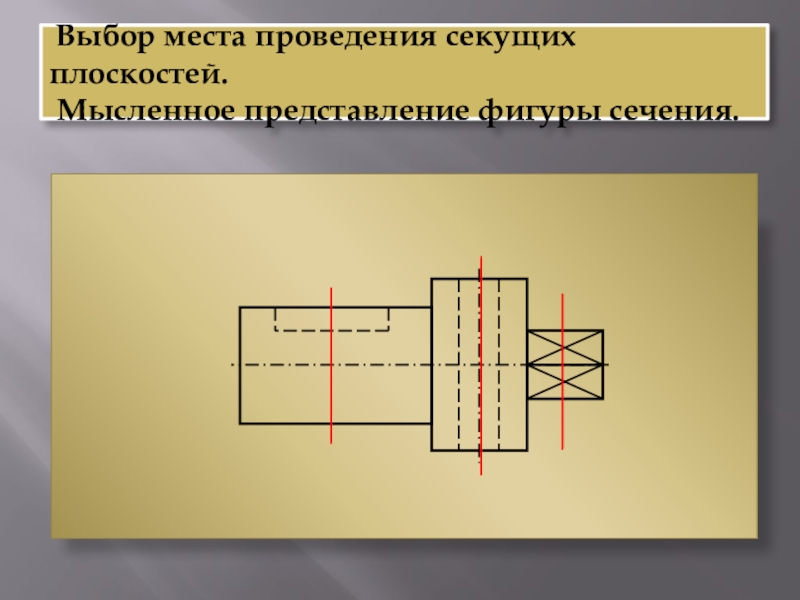

Слайд 11 Выбор места проведения секущих плоскостей. Мысленное представление фигуры сечения.

Выбор места проведения секущих плоскостей. Мысленное представление фигуры сечения.

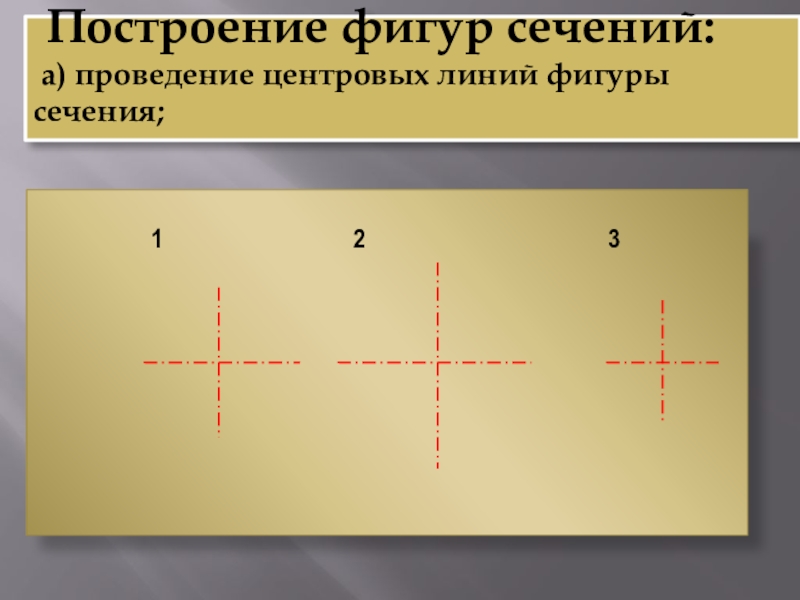

Слайд 12 Построение фигур сечений: а) проведение центровых линий фигуры сечения;
1
2
3

Построение фигур сечений: а) проведение центровых линий фигуры сечения; 123

Слайд 13 Построение общего очертания фигур сечения;
1
2
3

Построение общего очертания фигур сечения; 123

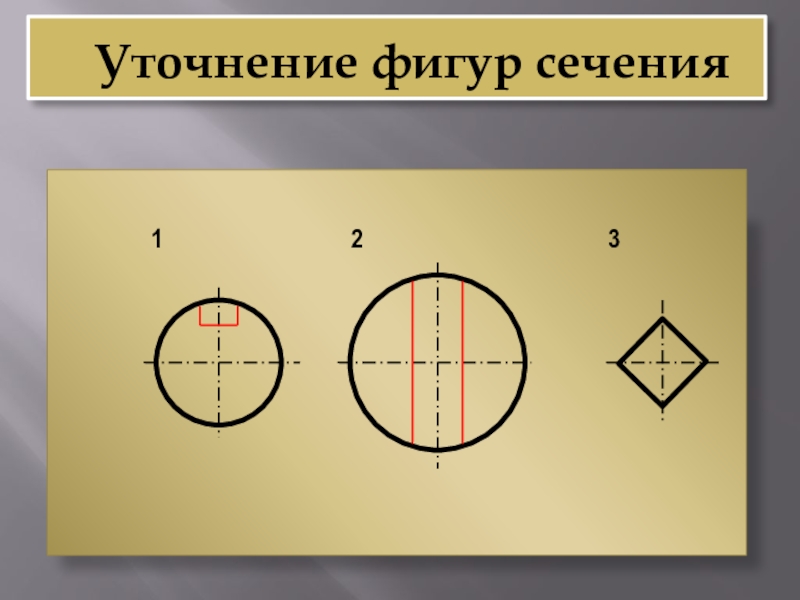

Слайд 14 Уточнение фигур сечения
1
2
3

Уточнение фигур сечения 123

Слайд 15 Штриховка фигур сечения
1
2
3

Штриховка фигур сечения123

Слайд 16 Обозначение секущих плоскостей
А
А
Б
Б
В
В

Обозначение секущих плоскостейААББВВ

Слайд 17 Обозначение фигур сечения, обводка сечений сплошной толстой основной линией

- видимого контура.
А - А
Б - Б
В - В

Обозначение фигур сечения, обводка сечений сплошной толстой основной линией - видимого контура.А - АБ -

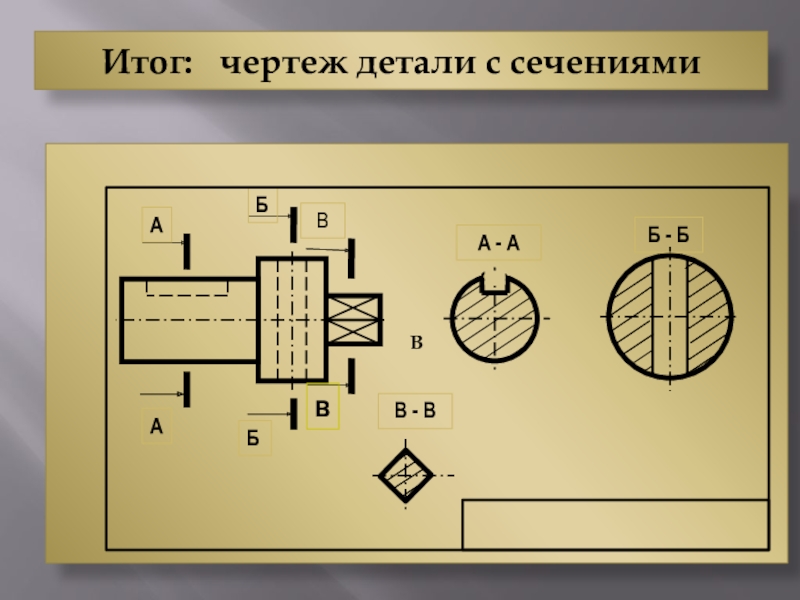

Слайд 18Итог: чертеж детали с сечениями
В

Итог: чертеж детали с сечениями В

Слайд 19Найди соответствие наглядного изображения с сечениями

Найди соответствие наглядного изображения с сечениями

Слайд 20Домашнее задание:
1.

Домашнее задание:1.

Слайд 21Домашнее задание:
2. Выполнить чертеж валика сечениями в местах, где прошли

отверстия

Домашнее задание:2. Выполнить чертеж валика сечениями в местах, где прошли отверстия
