Семинар 8 Сетевые технологии CCNA Exploration EIGRP. Практика. Ковалев Данила
Содержание
- 1. Семинар 8 Сетевые технологии CCNA Exploration EIGRP. Практика. Ковалев Данила
- 2. Highlights: EIGRPComposite metric AD: 90 (170)Distance Vector
- 3. Метрика EIGRP5 компонент:K1: Bandwidth(on interface: bandwidth )K2: LoadK3: DelayK4, K5: Reliability
- 4. Метрика EIGRP

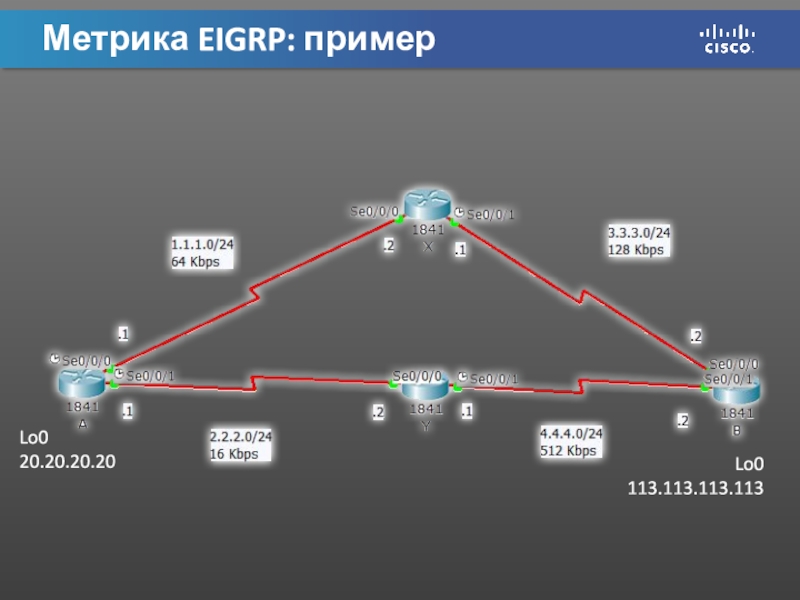

- 5. Метрика EIGRP: примерLo020.20.20.20Lo0113.113.113.113
- 6. Метрика EIGRP: пример((5000 + 20000 + 20000)/10)*256 + (10000000/64)*256=41152000Lo020.20.20.20Lo0113.113.113.113
- 7. Метрика EIGRP: пример((5000 + 20000 + 20000)/10)*256 + (10000000/16)*256=161152000Lo020.20.20.20Lo0113.113.113.113

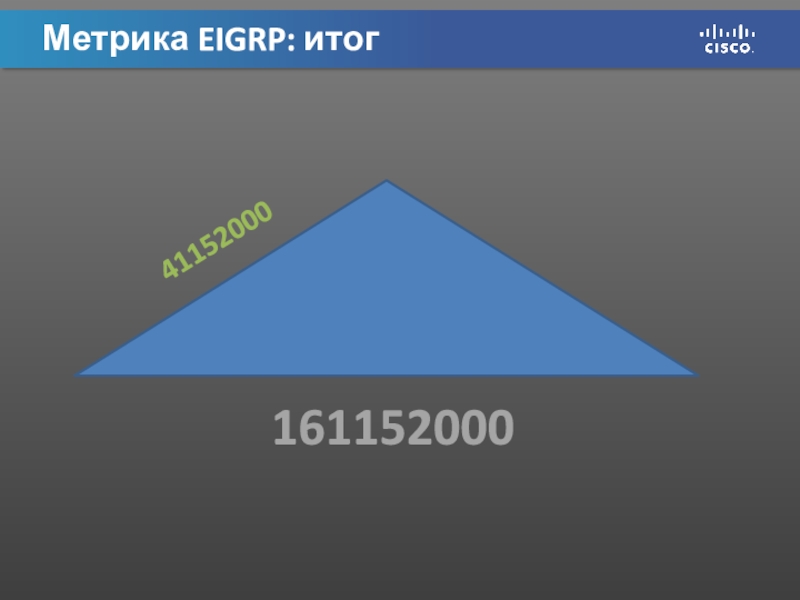

- 8. Метрика EIGRP: итог41152000161152000
- 9. DUALКак DUAL избегает циклов?Successor – роутер-сосед, через

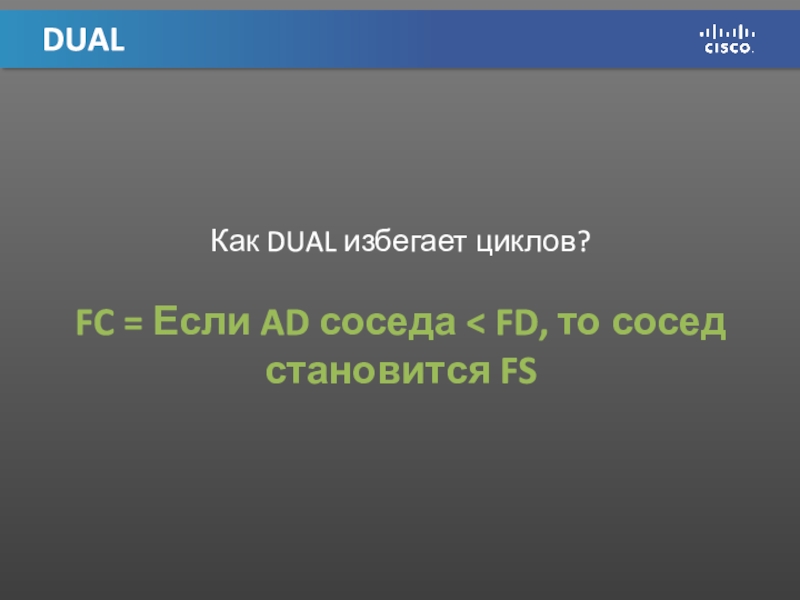

- 10. DUALКак DUAL избегает циклов?FC = Если AD соседа < FD, то сосед становится FS
- 11. Как настраиватьRouter(config)# router eigrp Router(config-router)# network Router(config-router)#
- 12. Чтобы EIGRP работал…Одинаковые ASАутентификацияОдинаковые Коэффициенты* Hello/Hold таймеры
- 13. Попробуем настроить?
- 14. Что дальше?Для интересующихся: EIGRP Challenge (в VK) и глава учебника про EIGRP
- 15. Слайд 15
- 16. Скачать презентанцию

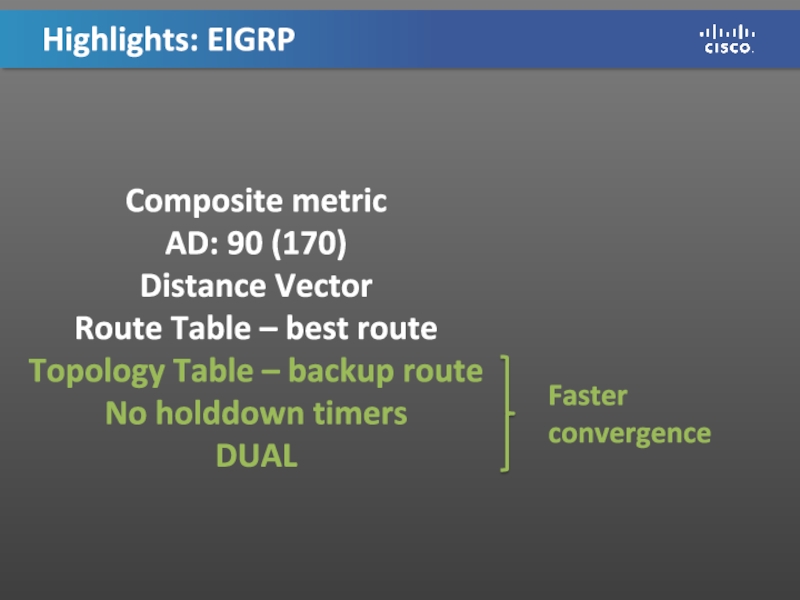

Highlights: EIGRPComposite metric AD: 90 (170)Distance Vector Route Table – best routeTopology Table – backup routeNo holddown timersDUAL Faster convergence
Слайды и текст этой презентации

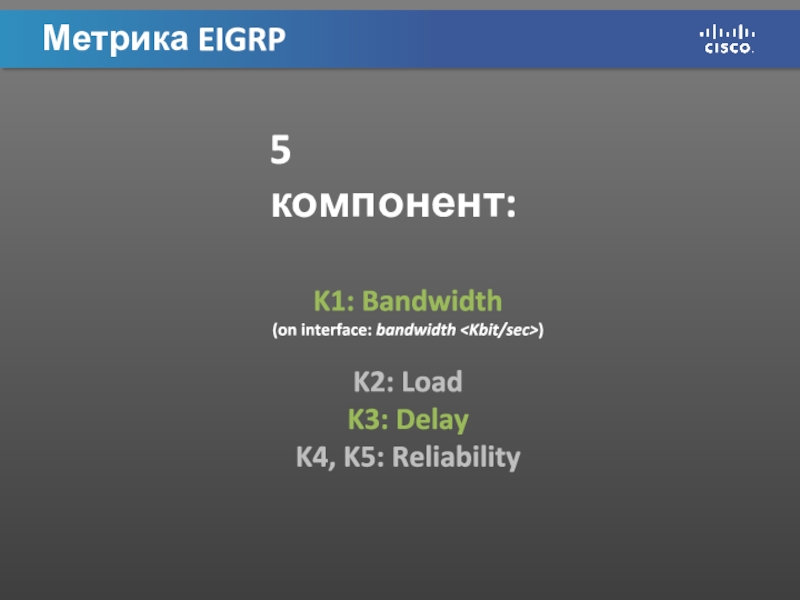

Слайд 3Метрика EIGRP
5 компонент:
K1: Bandwidth
(on interface: bandwidth )
K2: Load
K3: Delay
K4, K5:
Reliability

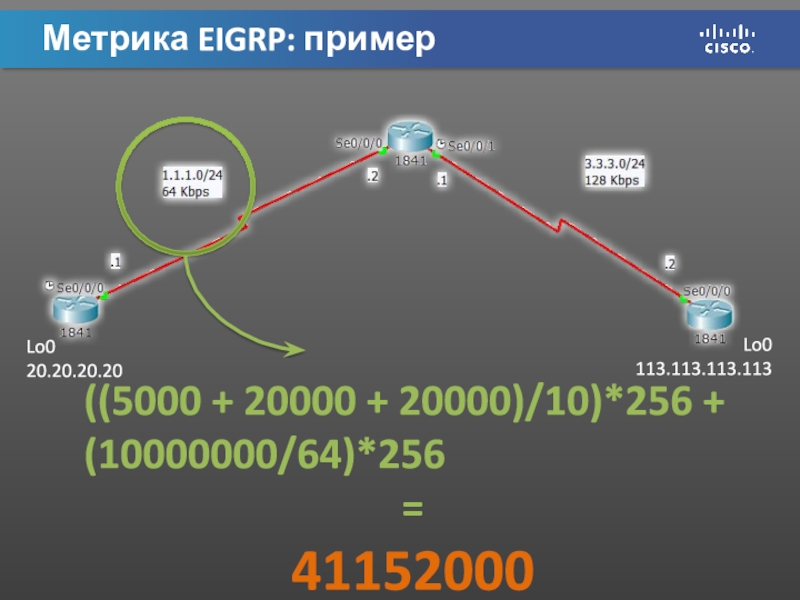

Слайд 6Метрика EIGRP: пример
((5000 + 20000 + 20000)/10)*256 +
(10000000/64)*256
=
41152000
Lo0
20.20.20.20
Lo0
113.113.113.113

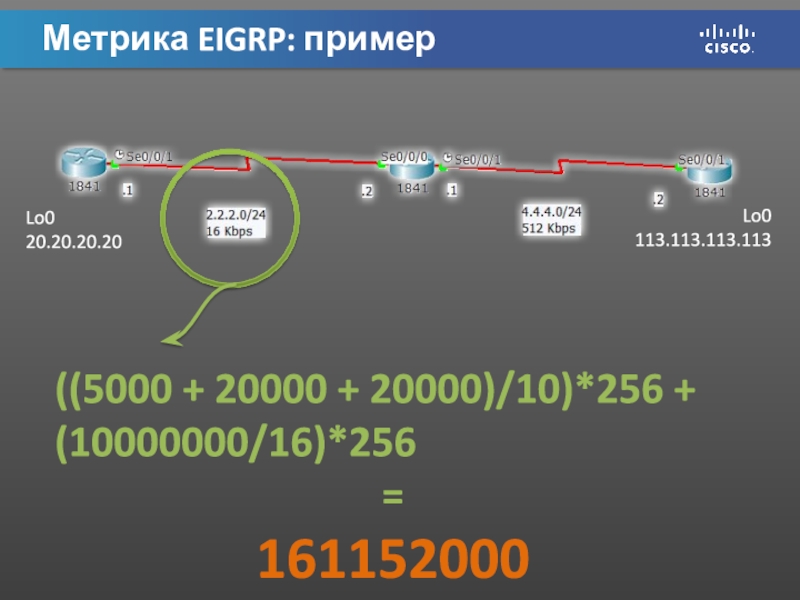

Слайд 7Метрика EIGRP: пример
((5000 + 20000 + 20000)/10)*256 +
(10000000/16)*256
=
161152000
Lo0
20.20.20.20
Lo0
113.113.113.113

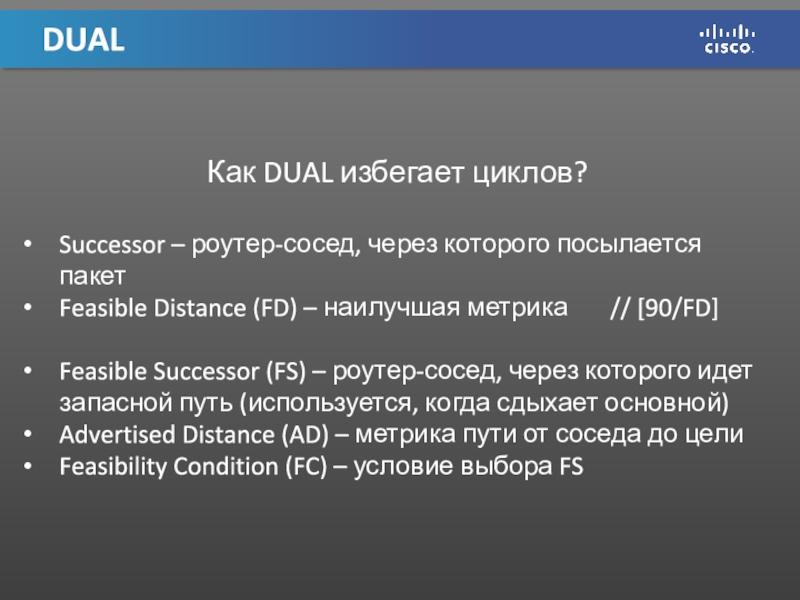

Слайд 9DUAL
Как DUAL избегает циклов?
Successor – роутер-сосед, через которого посылается пакет
Feasible
Distance (FD) – наилучшая метрика // [90/FD]
Feasible
Successor (FS) – роутер-сосед, через которого идет запасной путь (используется, когда сдыхает основной)Advertised Distance (AD) – метрика пути от соседа до цели
Feasibility Condition (FC) – условие выбора FS

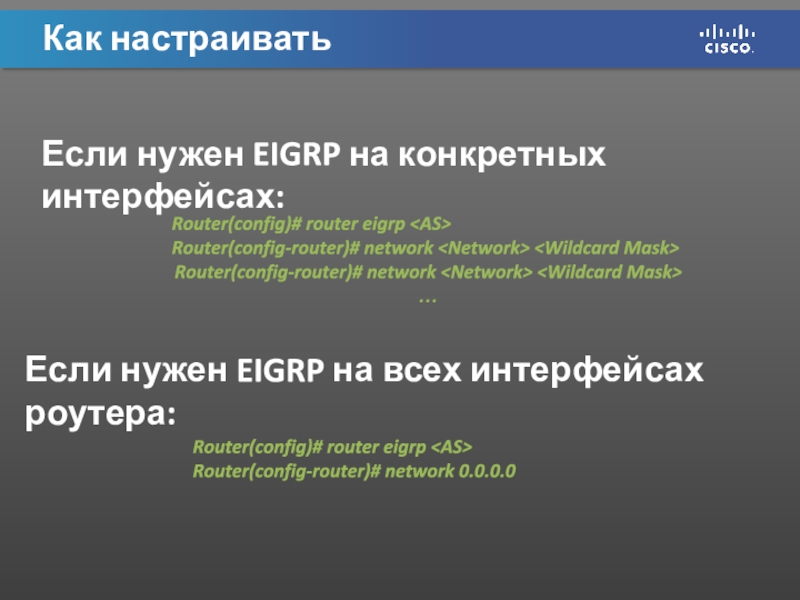

Слайд 11Как настраивать
Router(config)# router eigrp
Router(config-router)# network
Router(config-router)# network
…
Если нужен EIGRP на конкретных интерфейсах:
Если нужен EIGRP
на всех интерфейсах роутера:Router(config)# router eigrp
Router(config-router)# network 0.0.0.0

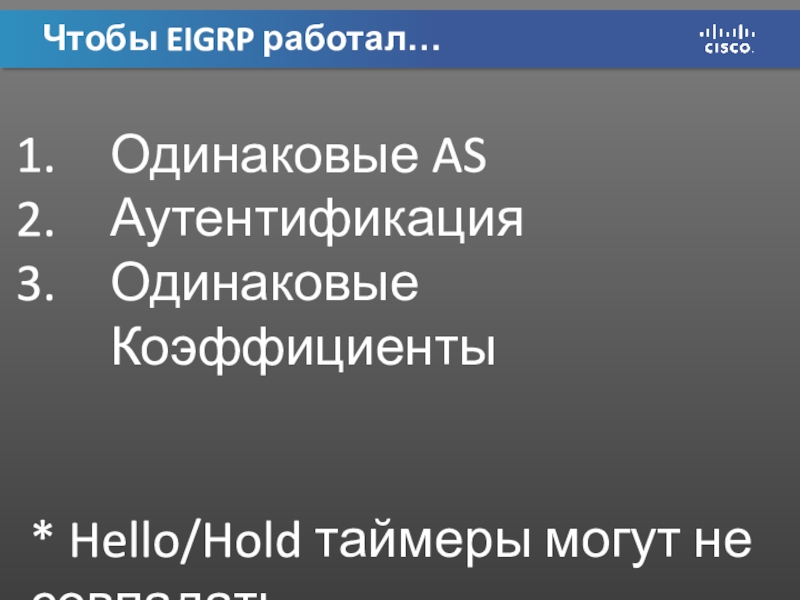

Слайд 12Чтобы EIGRP работал…
Одинаковые AS
Аутентификация
Одинаковые Коэффициенты
* Hello/Hold таймеры могут не
совпадать
