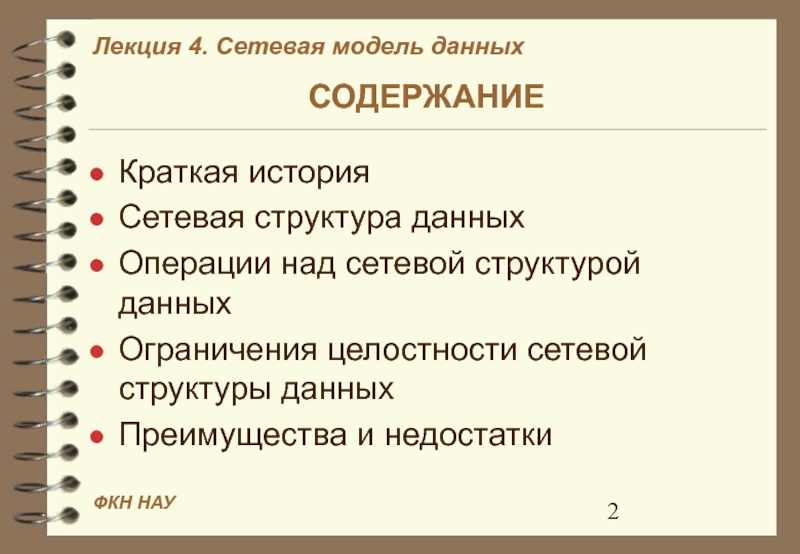

Сетевая модель данных

программного обеспечения

данных
Преимущества и недостатки

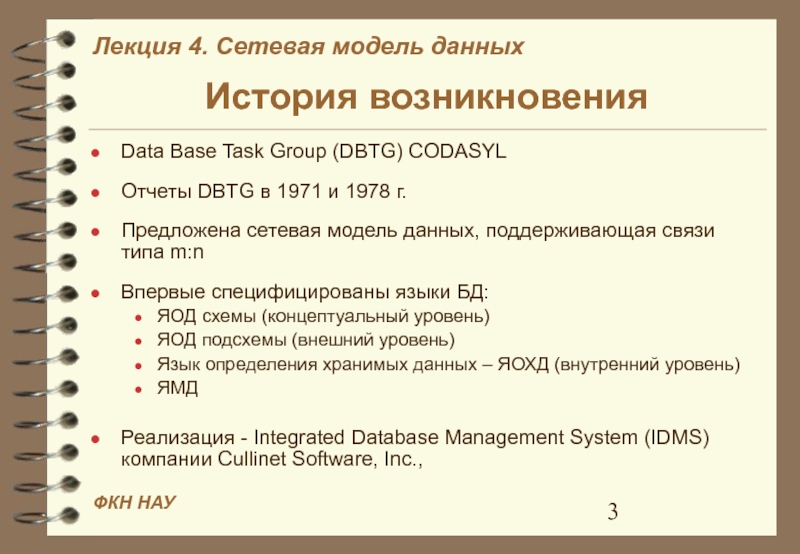

1971 и 1978 г.

Предложена сетевая модель данных, поддерживающая связи

элементарное поименованное данное. Его

ПРЕПОДАВАТЕЛЬ

ФИО

Должность

Адрес

ПРЕПОДАВАТЕЛЬ

Иванов

профессор

Киев

Экземпляр типа записи – набор экземпляров полей:

сетевой базе данных с точки зрения значений их полей.
Ключ

Ключ CALC – это внутренний идентификатор записи, который присваивается ей на основании значений определенных полей (элементов данных) записи.

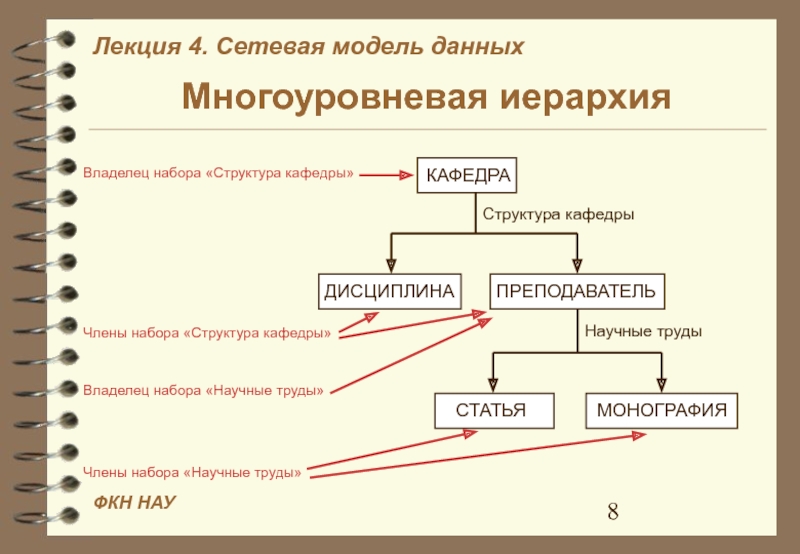

помощью композиции наборов строятся многоуровневые иерархические и сетевые структуры.
Владелец набора
Члены

Экземпляр набора включает один экземпляр записи-владельца и любое количество экземпляров каждого типа записи-члена набора

Таким образом, набор описывает двухуровневую иерархическую связь типа один-ко-многим.

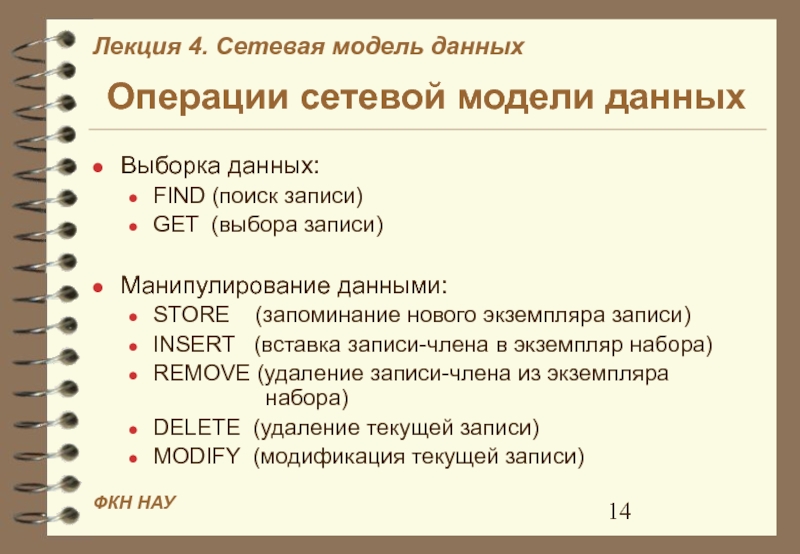

(запоминание нового экземпляра записи)
INSERT (вставка записи-члена в экземпляр

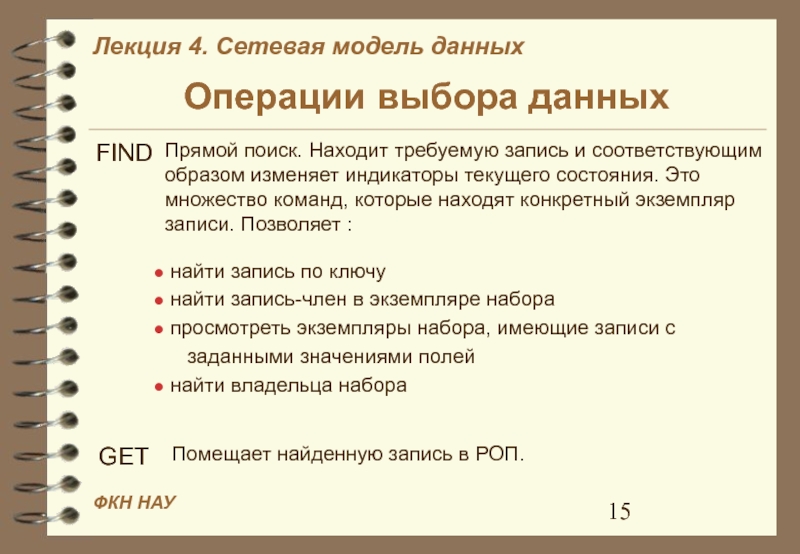

изменяет индикаторы текущего состояния. Это множество команд, которые находят конкретный

FIND

Помещает найденную запись в РОП.

GET

[переменная]

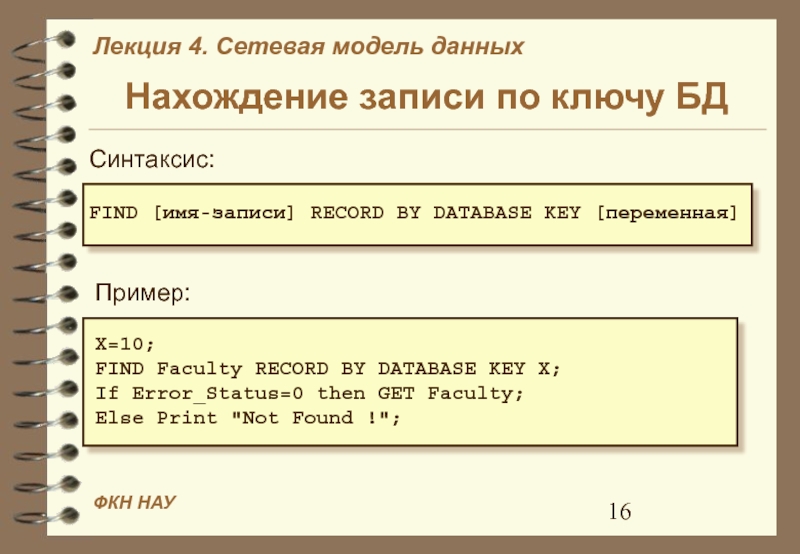

Синтаксис:
Пример:

X=10;
FIND Faculty RECORD BY DATABASE KEY X;
If Error_Status=0

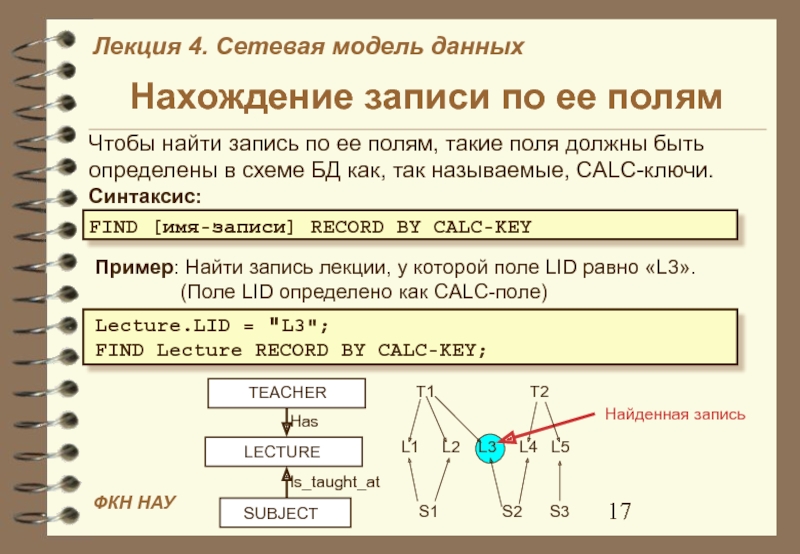

такие поля должны быть определены в схеме БД как, так

FIND [имя-записи] RECORD BY CALC-KEY

Синтаксис:

Пример: Найти запись лекции, у которой поле LID равно «L3». (Поле LID определено как CALC-поле)

Lecture.LID = "L3";
FIND Lecture RECORD BY CALC-KEY;

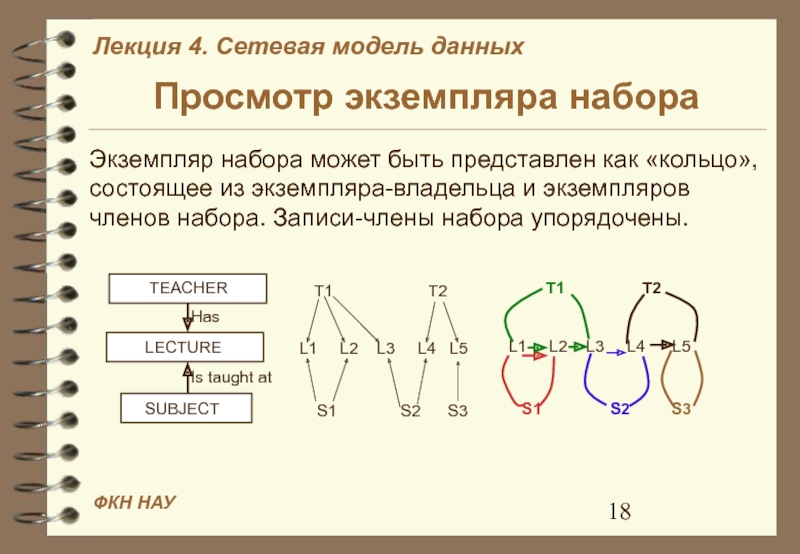

из экземпляра-владельца и экземпляров членов набора. Записи-члены набора упорядочены.

LECTURE

Is taught at

Has

TEACHER

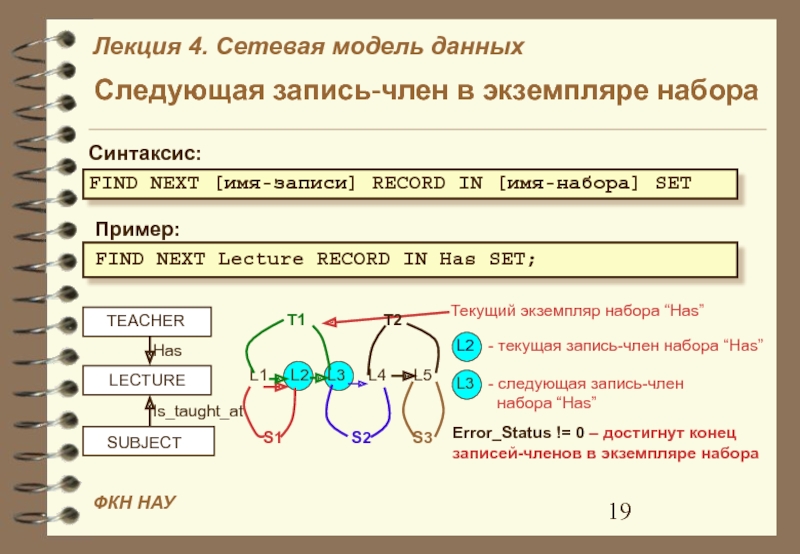

SET
Синтаксис:
Пример:

FIND NEXT Lecture RECORD IN Has SET;
Текущий экземпляр набора “Has”
L2

L3 - следующая запись-член набора “Has”

Error_Status != 0 – достигнут конец записей-членов в экземпляре набора

SET
Синтаксис:
Пример:

FIND PRIOR Lecture RECORD IN Has SET;
L3 - текущая

Текущий экземпляр набора “Has”

L2 - Предыдущая запись-член набора “Has”

Error_Status != 0 – достигнуто начало записей-членов в экземпляре набора

Is_taught_at

[имя-набора] SET
Синтаксис:
Пример:

FIND FIRST Lecture RECORD IN Has SET;
Текущий экземпляр набора

L1 - первая запись-член набора “Has”

Error_Status != 0 – экземпляр набора не имеет записей-членов

L1 L2 L3 L4 L5

S1 S2 S3

T1 T2

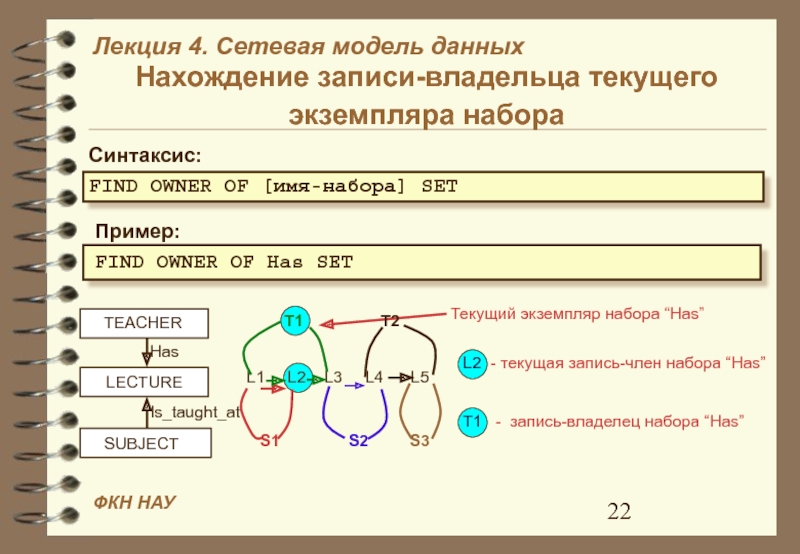

OWNER OF Has SET
Текущий экземпляр набора “Has”
L2 -

T1 - запись-владелец набора “Has”

LAST Lecture RECORD IN Has SET;
FIND OWNER OF Is_taught_at SET;
FIND

T1
L3
S2
L4
L5
S3

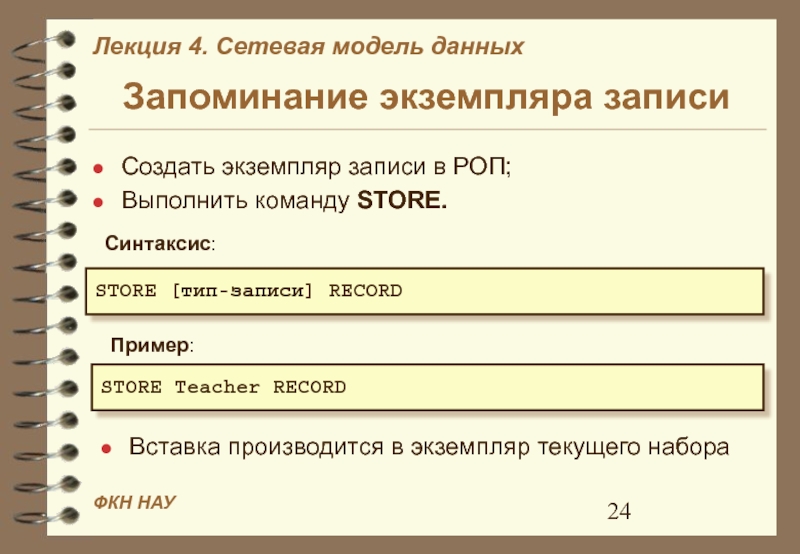

[тип-записи] RECORD
Синтаксис:
Пример:

STORE Teacher RECORD
Вставка производится в экземпляр текущего набора

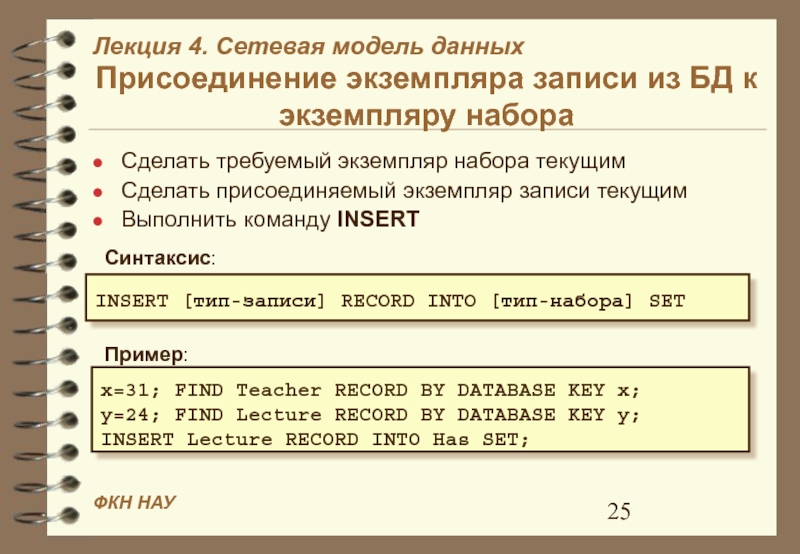

набора текущим
Сделать присоединяемый экземпляр записи текущим
Выполнить команду INSERT

INSERT [тип-записи]

Синтаксис:

Пример:

x=31; FIND Teacher RECORD BY DATABASE KEY x;
y=24; FIND Lecture RECORD BY DATABASE KEY y;
INSERT Lecture RECORD INTO Has SET;

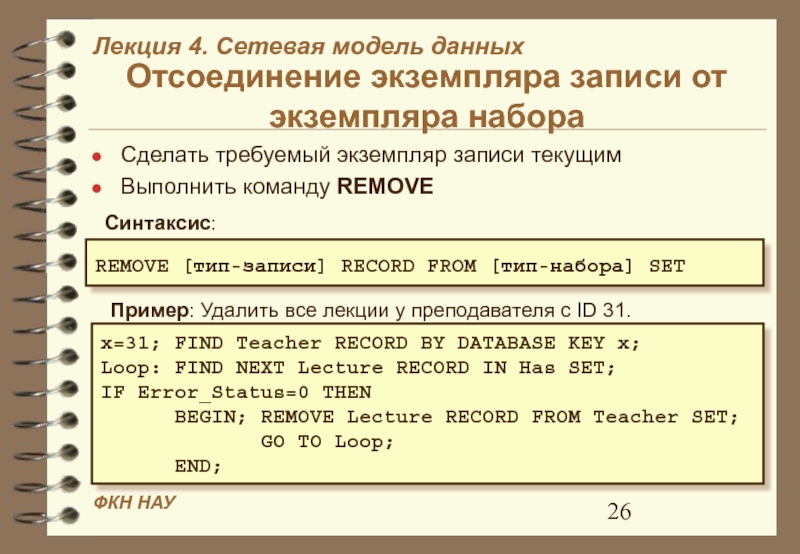

команду REMOVE

REMOVE [тип-записи] RECORD FROM [тип-набора] SET
Синтаксис:
Пример: Удалить все

x=31; FIND Teacher RECORD BY DATABASE KEY x;
Loop: FIND NEXT Lecture RECORD IN Has SET;
IF Error_Status=0 THEN BEGIN; REMOVE Lecture RECORD FROM Teacher SET;
GO TO Loop;
END;

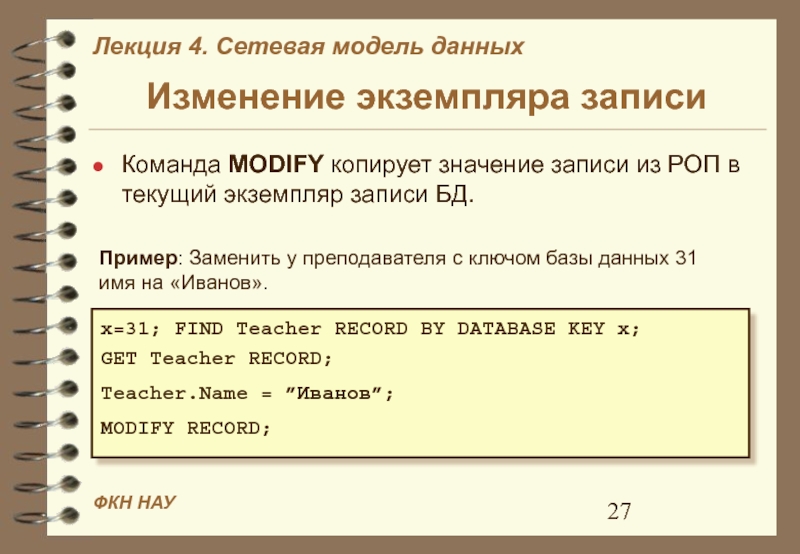

текущий экземпляр записи БД.
Пример: Заменить у преподавателя с ключом

x=31; FIND Teacher RECORD BY DATABASE KEY x;
GET Teacher RECORD;
Teacher.Name = ”Иванов”;
MODIFY RECORD;

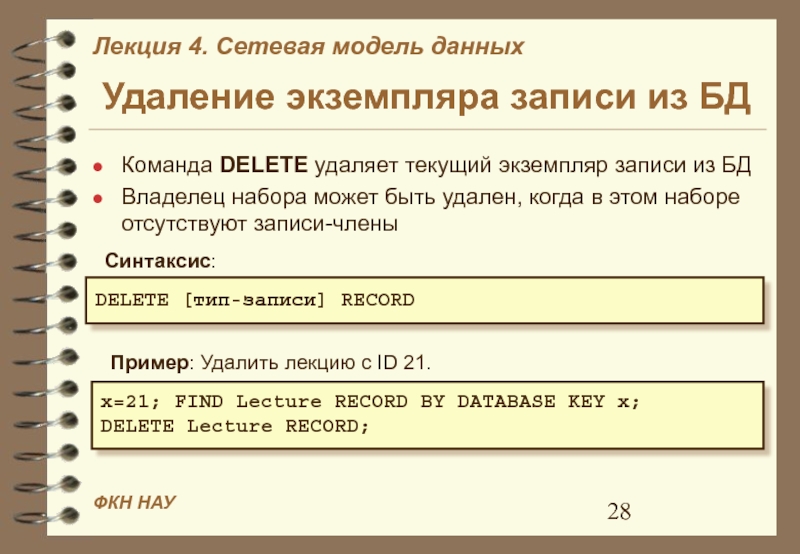

из БД
Владелец набора может быть удален, когда в этом наборе

DELETE [тип-записи] RECORD

Синтаксис:

Пример: Удалить лекцию с ID 21.

x=21; FIND Lecture RECORD BY DATABASE KEY x;
DELETE Lecture RECORD;

преимуществами и недостатками, что и иерархическая модель данных.

Единственным принципиальным отличием
