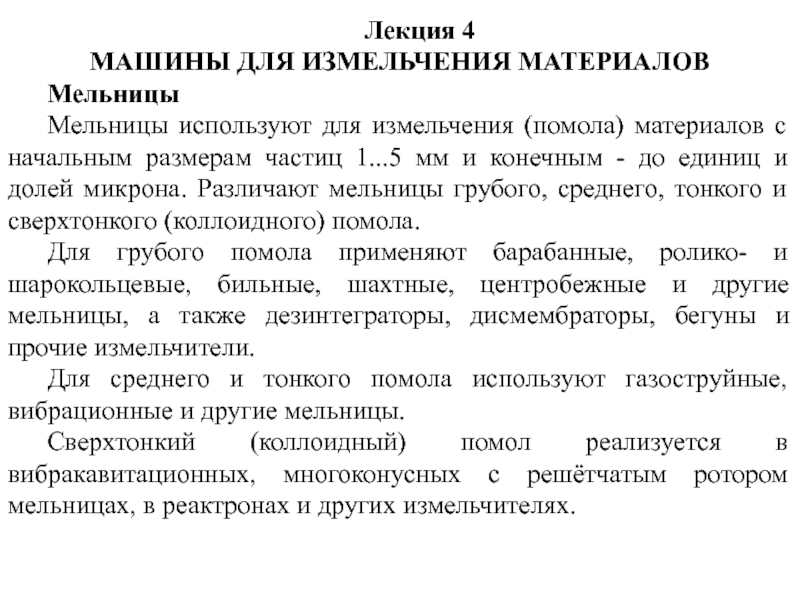

Схема классификации измельчителей

с начальным размерам частиц 1...5 мм и конечным - до

единиц и долей микрона. Различают мельницы грубого, среднего, тонкого и сверхтонкого (коллоидного) помола.
Для грубого помола применяют барабанные, ролико- и шарокольцевые, бильные, шахтные, центробежные и другие мельницы, а также дезинтеграторы, дисмембраторы, бегуны и прочие измельчители.
Для среднего и тонкого помола используют газоструйные, вибрационные и другие мельницы.
Сверхтонкий (коллоидный) помол реализуется в вибракавитационных, многоконусных с решётчатым ротором мельницах, в реактронах и других измельчителях.

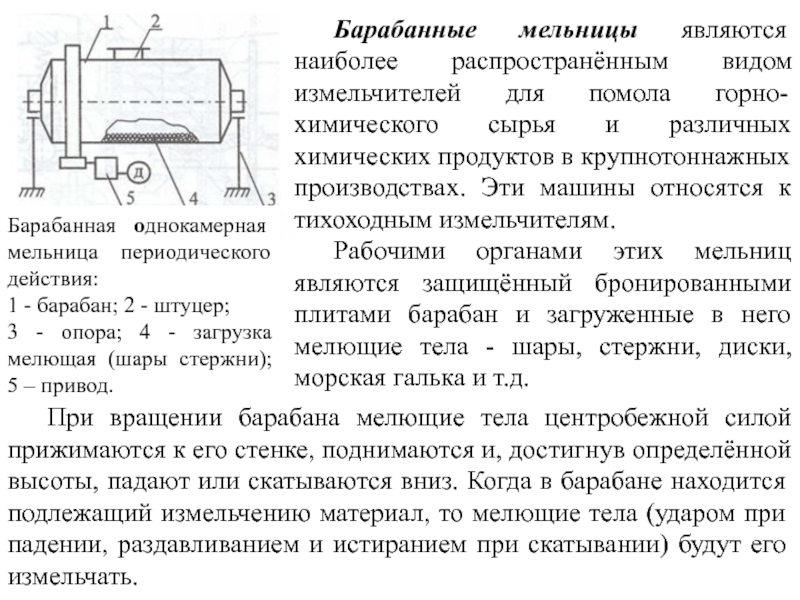

штуцер;
3 - опора; 4 - загрузка мелющая (шары стержни);

5 – привод.

Барабанные мельницы являются наиболее распространённым видом измельчителей для помола горно-химического сырья и различных химических продуктов в крупнотоннажных производствах. Эти машины относятся к тихоходным измельчителям.

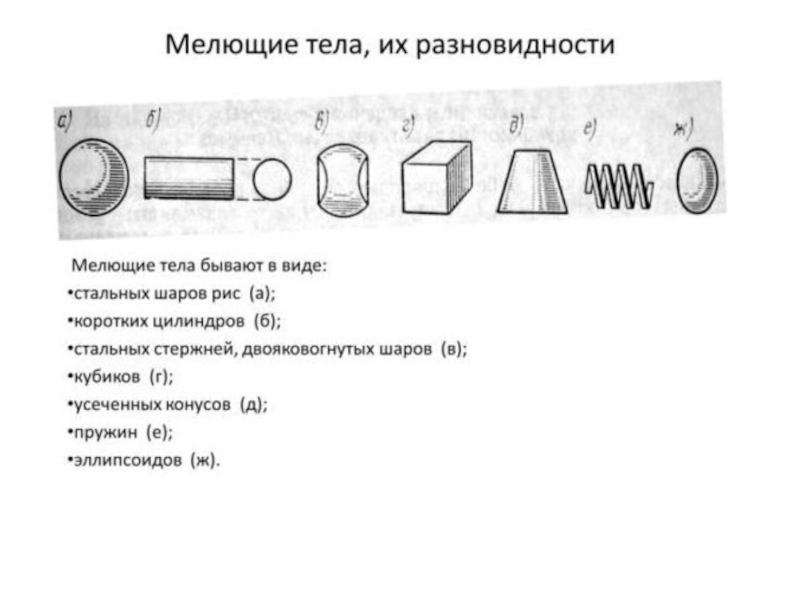

Рабочими органами этих мельниц являются защищённый бронированными плитами барабан и загруженные в него мелющие тела - шары, стержни, диски, морская галька и т.д.

При вращении барабана мелющие тела центробежной силой прижимаются к его стенке, поднимаются и, достигнув определённой высоты, падают или скатываются вниз. Когда в барабане находится подлежащий измельчению материал, то мелющие тела (ударом при падении, раздавливанием и истиранием при скатывании) будут его измельчать.

помола. При нормальном числе оборотов мельницы на продолжительность помола оказывают

влияние физические свойства дробимого материала, размеры материала, поступающего в мельницу, заданная степень измельчения, форма, размеры и качество мелющих тел. Как правило, в мельницу поступает материал, предварительно измельченный до крупности 1 мм. Материал, измельченный в мельнице, должен проходить через сито № 006 с остатком не более 2%.

Шаровая мельница периодического действия:
1 -- электродвигатель,
2 -- планетарный редуктор,
3 -- подшипники,
4 -- стакан, 5 -- кожух,
6 -- стальные днища с цапфами,
7 -- крышка люка,
8 -- сварной барабан

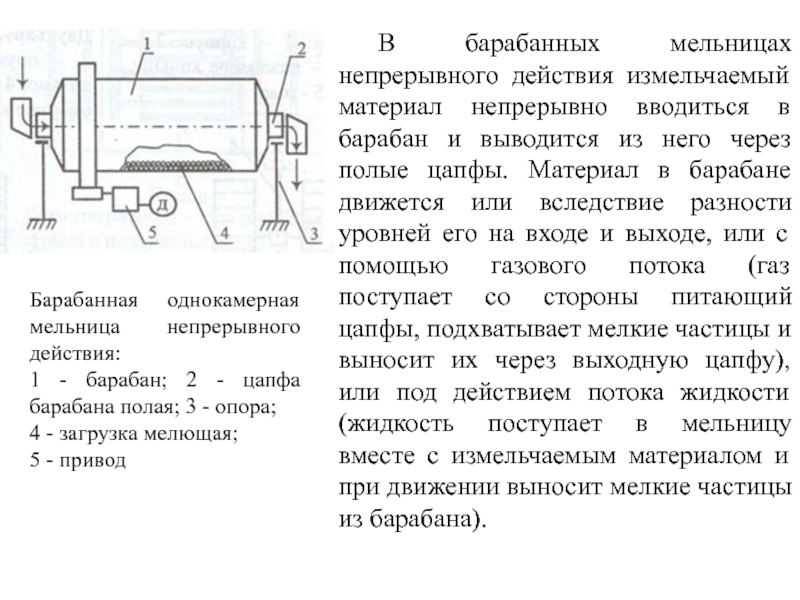

цапфа барабана полая; 3 - опора;
4 - загрузка мелющая;

5 - привод

В барабанных мельницах непрерывного действия измельчаемый материал непрерывно вводиться в барабан и выводится из него через полые цапфы. Материал в барабане движется или вследствие разности уровней его на входе и выходе, или с помощью газового потока (газ поступает со стороны питающий цапфы, подхватывает мелкие частицы и выносит их через выходную цапфу), или под действием потока жидкости (жидкость поступает в мельницу вместе с измельчаемым материалом и при движении выносит мелкие частицы из барабана).

наряду с целевой фракцией также и более крупные частицы. Чтобы

разделить измельчённый материал на фракции, мельницы должны работать в замкнутом цикле с классифицирующими устройствами – грохотами, воздушными сепараторами или гидравлическими классификаторами.

Достоинствами барабанных мельниц являются простота конструкции и удобство в эксплуатации.
К их основным недостаткам относятся невысокие скорости движения мелющих тел и материала и то, что в измельчении участвует только часть мелющих тсл, рабочий объем барабана используется только на 35.. 40 %.

секции барабана; 3 - цапфа; 4 - опора; 5 -

загрузка мелющая; 6 - привод;
7 - диафрагма

Многокамерные мельницы
Применяются для помола шамота, кварца, пегматита, известняка, цементного клинкера, угля и других материалов, когда требуется высокая производительность и надо получить продукт высокой, инородной тонкости. В многокамерной мельнице объединены все стадии измельчения и может осуществляться как мокрый, так и сухой помол материалов.

В результате применения многокамерных мельниц упрощается процесс помола и обслуживание мельниц, значительно сокращается количество вспомогательной аппаратуры и уменьшается кубатура здания.

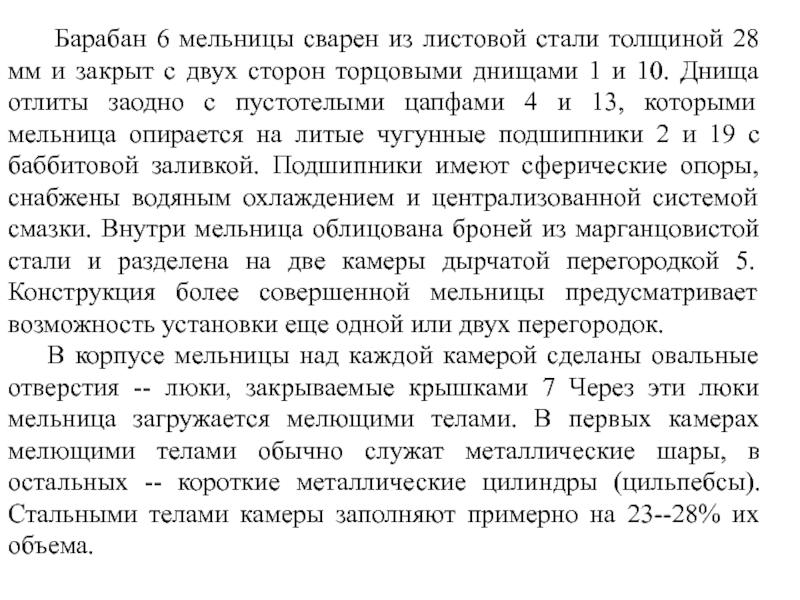

и закрыт с двух сторон торцовыми днищами 1 и 10.

Днища отлиты заодно с пустотелыми цапфами 4 и 13, которыми мельница опирается на литые чугунные подшипники 2 и 19 с баббитовой заливкой. Подшипники имеют сферические опоры, снабжены водяным охлаждением и централизованной системой смазки. Внутри мельница облицована броней из марганцовистой стали и разделена на две камеры дырчатой перегородкой 5. Конструкция более совершенной мельницы предусматривает возможность установки еще одной или двух перегородок.
В корпусе мельницы над каждой камерой сделаны овальные отверстия -- люки, закрываемые крышками 7 Через эти люки мельница загружается мелющими телами. В первых камерах мелющими телами обычно служат металлические шары, в остальных -- короткие металлические цилиндры (цильпебсы). Стальными телами камеры заполняют примерно на 23--28% их объема.

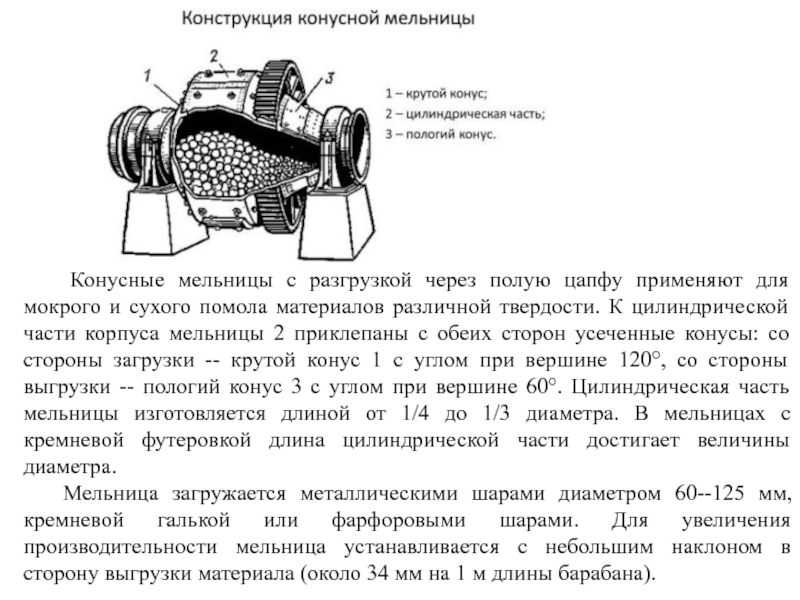

и сухого помола материалов различной твердости. К цилиндрической части корпуса

мельницы 2 приклепаны с обеих сторон усеченные конусы: со стороны загрузки -- крутой конус 1 с углом при вершине 120°, со стороны выгрузки -- пологий конус 3 с углом при вершине 60°. Цилиндрическая часть мельницы изготовляется длиной от 1/4 до 1/3 диаметра. В мельницах с кремневой футеровкой длина цилиндрической части достигает величины диаметра.
Мельница загружается металлическими шарами диаметром 60--125 мм, кремневой галькой или фарфоровыми шарами. Для увеличения производительности мельница устанавливается с небольшим наклоном в сторону выгрузки материала (около 34 мм на 1 м длины барабана).

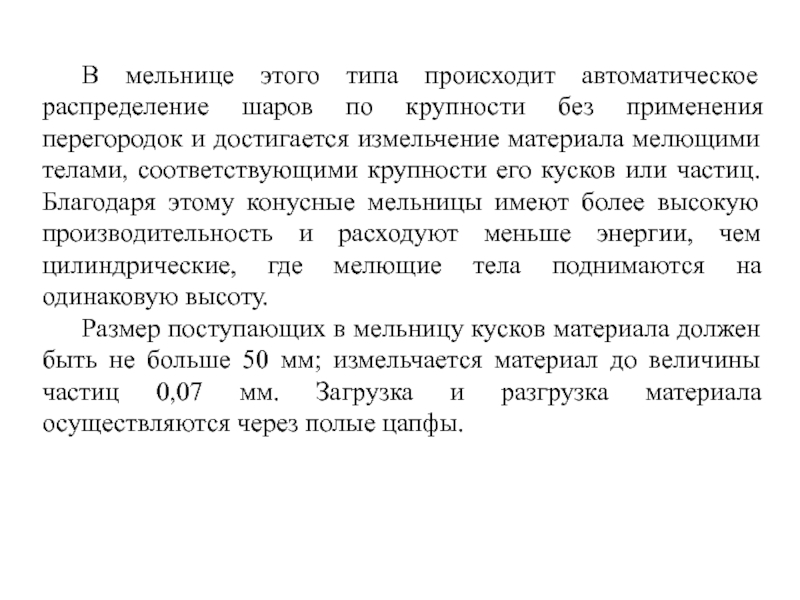

без применения перегородок и достигается измельчение материала мелющими телами, соответствующими

крупности его кусков или частиц. Благодаря этому конусные мельницы имеют более высокую производительность и расходуют меньше энергии, чем цилиндрические, где мелющие тела поднимаются на одинаковую высоту.
Размер поступающих в мельницу кусков материала должен быть не больше 50 мм; измельчается материал до величины частиц 0,07 мм. Загрузка и разгрузка материала осуществляются через полые цапфы.

измельчители:
– роликокольцевые;
– шарокольцевые;
– бегуны;
– бисерные.
Их применяют преимущественно для среднего помола

материалов средней и малой прочности, и мягких; исключение составляют лишь бисерные измельчители (мельницы), в которых возможен и сверхтонкий помол. Измельчение материала происходит при одновременном воздействии раздавливания и истирания.
В среднеходовых измельчителях обычно осуществляют сухой помол с пневматической разгрузкой, аналогично применяемой в шаровых измельчителях.
В бисерных измельчителях, широко применяемых в лакокрасочной промышленности, реализуется мокрый помол. Частицы суспензии пигмента измельчаются кремнекварцовым бисером (размер зёрен 1...2 мм), заполняющим 2/3 объёма камеры и приводимым в движение вращающимся ротором с дисками. Помольная камера имеет рубашку для подачи криоагента. Частицы суспензии необходимой тонины помола (0,5...5 мкм) отводятся через сито.

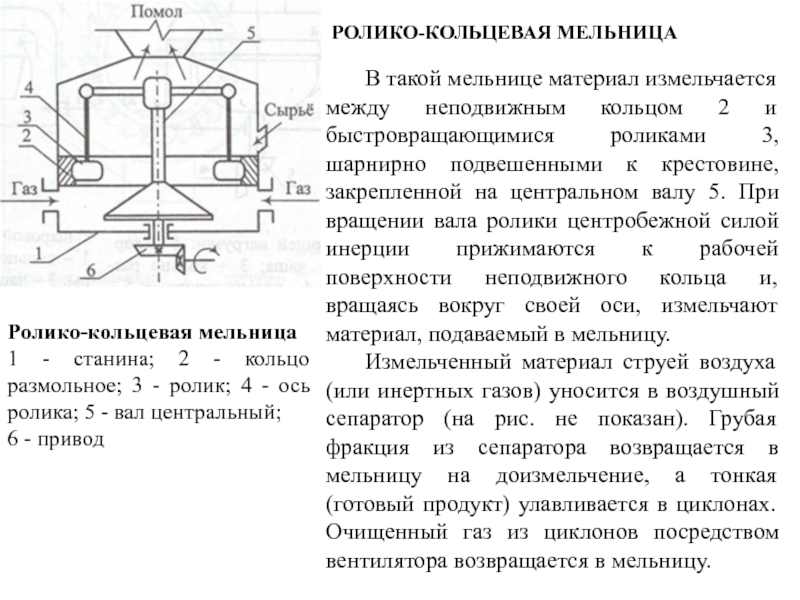

ролик; 4 - ось ролика; 5 - вал центральный;
6

- привод

РОЛИКО-КОЛЬЦЕВАЯ МЕЛЬНИЦА

В такой мельнице материал измельчается между неподвижным кольцом 2 и быстровращающимися роликами 3, шарнирно подвешенными к крестовине, закрепленной на центральном валу 5. При вращении вала ролики центробежной силой инерции прижимаются к рабочей поверхности неподвижного кольца и, вращаясь вокруг своей оси, измельчают материал, подаваемый в мельницу.
Измельченный материал струей воздуха (или инертных газов) уносится в воздушный сепаратор (на рис. не показан). Грубая фракция из сепаратора возвращается в мельницу на доизмельчение, а тонкая (готовый продукт) улавливается в циклонах. Очищенный газ из циклонов посредством вентилятора возвращается в мельницу.

истирании с помощью полых сплошных или чугунных шаров диаметром до

750 мм, катящихся по размольному кольцу.
В зависимости от сил, прижимающих к размольному кольцу, различают мельницы центробежные и с пружинным прижимом.
В центробежных шарокольцевых мельницах материал измельчается под действием шаров, которые поджимаются к размольному кольцу центробежной силой при вращении водила.
В шаровой кольцевой мельнице материал измельчается между шарами 5 и вращающимся водилом 4, к рабочей дорожке которого шары прижимаются при помощи кольца 3 нажатием пружин 2. Пылеразделение и улавливание готового продукта осуществляются в замкнутом цикле, аналогичном описанному для роликовых мельниц.

Одноярусная:
1 - корпус;
2 - пружина;
3 - нажимное кольцо;
4 - водило;
5 - шар

Шарокольцевые мельницы

перемещении шаров 2 и колец 1 и 8. Измельчаемый материал

питателем 6 по лотку 7 подается в желоб нижнего кольца У, приводимого во вращение от двигателя через редуктор 10. Шары прижимаются к нижнему кольцу пружинами 3 через верхнее кольцо, 8. Измельченный материал, пересыпается через внешнюю кромку нижнего кольца и уносится потоком воздуха, подводимым по патрубку Р, со скоростью 20-30 м/с в сепаратор 5, где разделяется по крупности.
Готовый продукт выносится по трубе 4, а материал, требующий до измельчения, поступает снова в мельницу. Диаметр шаров должен в 10-12 раз превышать размер наибольшего куска поступающего материала.
Угловая скорость кольца (рад/с) выбирается несколько меньшей той величины, при которой за счет центробежных сил материал будет выбрасываться из кольца

- водило;
5 - шар;
6 - опорное кольцо

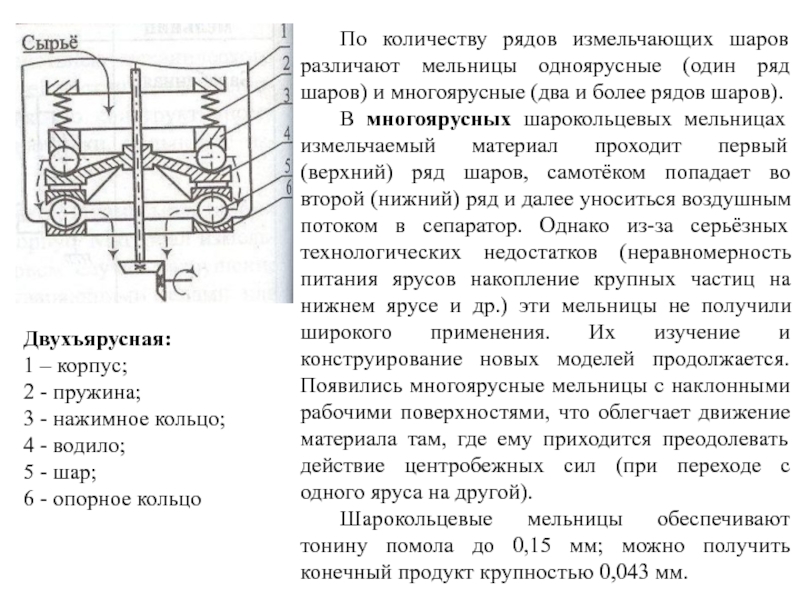

По количеству

рядов измельчающих шаров различают мельницы одноярусные (один ряд шаров) и многоярусные (два и более рядов шаров).
В многоярусных шарокольцевых мельницах измельчаемый материал проходит первый (верхний) ряд шаров, самотёком попадает во второй (нижний) ряд и далее уноситься воздушным потоком в сепаратор. Однако из-за серьёзных технологических недостатков (неравномерность питания ярусов накопление крупных частиц на нижнем ярусе и др.) эти мельницы не получили широкого применения. Их изучение и конструирование новых моделей продолжается. Появились многоярусные мельницы с наклонными рабочими поверхностями, что облегчает движение материала там, где ему приходится преодолевать действие центробежных сил (при переходе с одного яруса на другой).
Шарокольцевые мельницы обеспечивают тонину помола до 0,15 мм; можно получить конечный продукт крупностью 0,043 мм.

помола (0,2...0,5 мм) извести, глины и других материалов применяются бегуны.

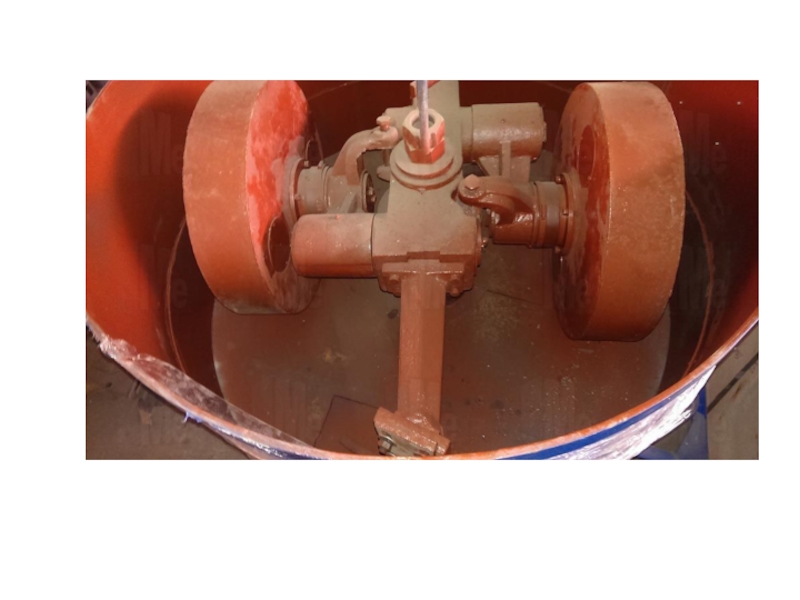

Бегуны представляют собой один, чаще всего два, массивных катка, которые, перемещаясь по какой-либо поверхности, раздавливают (измельчают) своей массой находящиеся на этой поверхности куски материала. Размеры и масса катков является характеристикой бегунов.
Измельчение материала в бегунах осуществляется путем раздавливания и измельчения кусков массивными жерновами, которые как бы катятся по чугунной чаше.

вращающейся чашей и неподвижными (по отношению в вертикальной оси) жерновами.

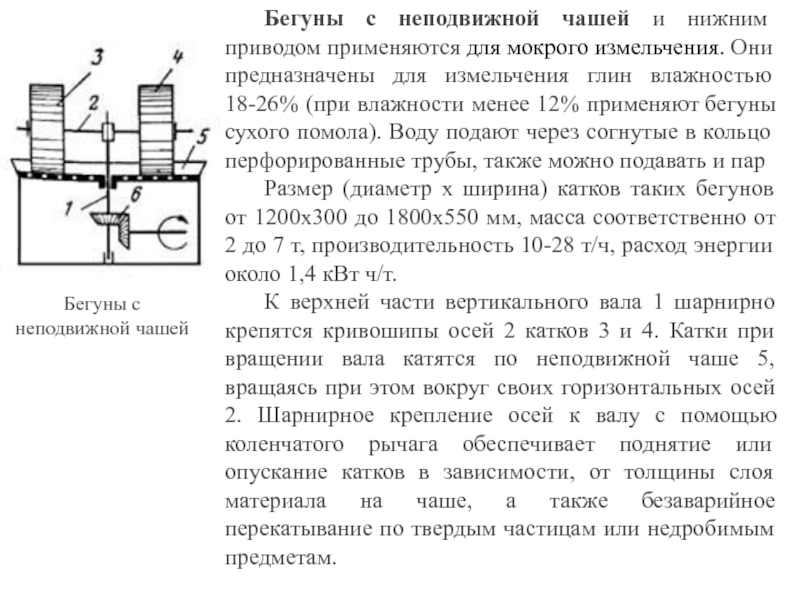

Они предназначены для измельчения глин влажностью 18-26% (при влажности менее

12% применяют бегуны сухого помола). Воду подают через согнутые в кольцо перфорированные трубы, также можно подавать и пар
Размер (диаметр х ширина) катков таких бегунов от 1200x300 до 1800x550 мм, масса соответственно от 2 до 7 т, производительность 10-28 т/ч, расход энергии около 1,4 кВт ч/т.
К верхней части вертикального вала 1 шарнирно крепятся кривошипы осей 2 катков 3 и 4. Катки при вращении вала катятся по неподвижной чаше 5, вращаясь при этом вокруг своих горизонтальных осей 2. Шарнирное крепление осей к валу с помощью коленчатого рычага обеспечивает поднятие или опускание катков в зависимости, от толщины слоя материала на чаше, а также безаварийное перекатывание по твердым частицам или недробимым предметам.

Бегуны с неподвижной чашей

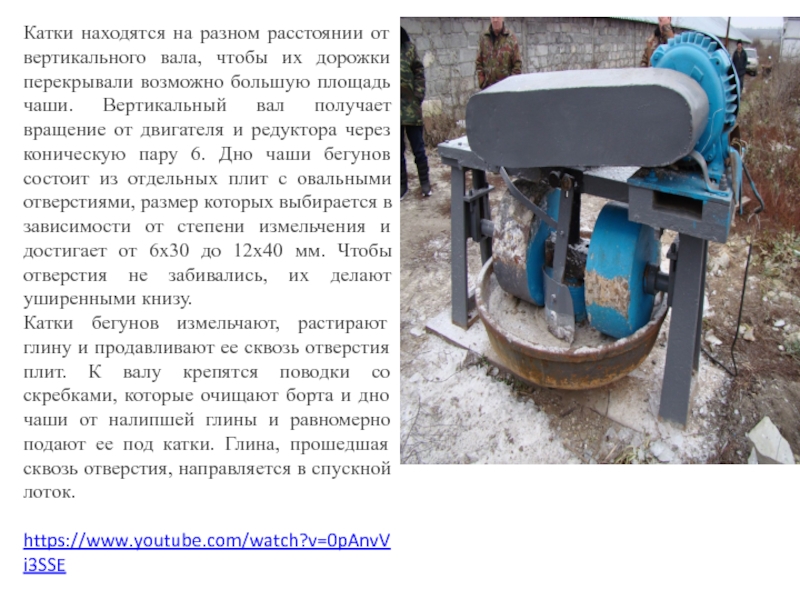

дорожки перекрывали возможно большую площадь чаши. Вертикальный вал получает вращение

от двигателя и редуктора через коническую пару 6. Дно чаши бегунов состоит из отдельных плит с овальными отверстиями, размер которых выбирается в зависимости от степени измельчения и достигает от 6x30 до 12x40 мм. Чтобы отверстия не забивались, их делают уширенными книзу.
Катки бегунов измельчают, растирают глину и продавливают ее сквозь отверстия плит. К валу крепятся поводки со скребками, которые очищают борта и дно чаши от налипшей глины и равномерно подают ее под катки. Глина, прошедшая сквозь отверстия, направляется в спускной лоток.
https://www.youtube.com/watch?v=0pAnvVi3SSE

катков у таких бегунов от 600x200 до 1800x450 мм, масса

до 7 т, производительность 0,5-10 т/ч, расход энергии от 2,2 до 4 кВт ч/т.
Катки 3, 4 бегунов расположены на горизонтальной оси 2 и вращаются на ней, увлекаемые силами трения при вращении чаши 5. Концы горизонтальной оси катков находятся в направляющих 7, по которым ось с катками может перемещаться вверх и вниз в зависимости от слоя материала в чаше или при попадании под каток недробимого тела.
На верхней части вертикального вала 1 расположена коническая зубчатая пара 6, получающая вращение от привода. В нижней части вала жестко крепится ступица чаши. Дно чаши у центра и под катками выложено сплошными плитами, а по периферии чаши укладывается кольцевое сито 8.

Бегуны с подвижной чашей

материал под катки, а измельченный - на кольцевое сито. Не

прошедшие сквозь отверстия сита куски материала снова подаются скребками под катки. Просеянный материал поступает на неподвижный поддон, с которого подается скребком в сборный лоток.

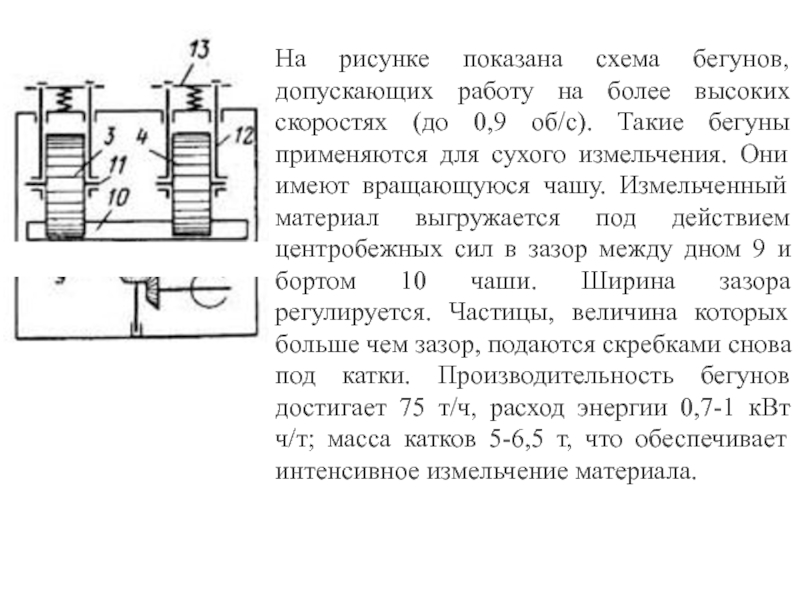

У бегунов рассмотренных конструкции (а, б) частота вращении вертикального вала составляет всего 0,3-0,6 об/с, что обусловливает низкую производительность бегунов. Возрастание же числа оборотов вызовет увеличение центробежных сил и потребует в бегунах с неподнятой чашей более сложного крепления бандажей и ступиц бегунов к осям, а также более тщательной динамической балансировки вращающихся масс, а в бегунах с вращающейся чашей измельчаемый материал будет отбрасываться к бортам чаши.

скоростях (до 0,9 об/с). Такие бегуны применяются для сухого измельчения.

Они имеют вращающуюся чашу. Измельченный материал выгружается под действием центробежных сил в зазор между дном 9 и бортом 10 чаши. Ширина зазора регулируется. Частицы, величина которых больше чем зазор, подаются скребками снова под катки. Производительность бегунов достигает 75 т/ч, расход энергии 0,7-1 кВт ч/т; масса катков 5-6,5 т, что обеспечивает интенсивное измельчение материала.

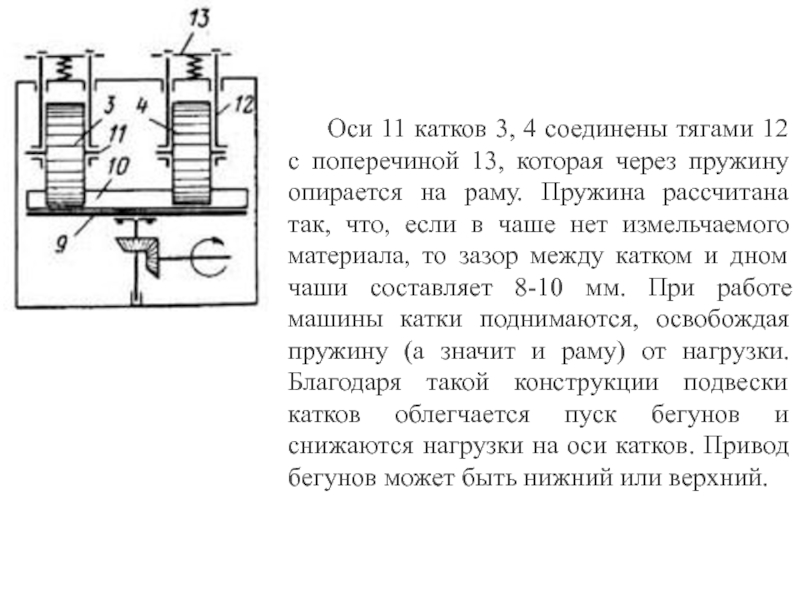

13, которая через пружину опирается на раму. Пружина рассчитана так,

что, если в чаше нет измельчаемого материала, то зазор между катком и дном чаши составляет 8-10 мм. При работе машины катки поднимаются, освобождая пружину (а значит и раму) от нагрузки. Благодаря такой конструкции подвески катков облегчается пуск бегунов и снижаются нагрузки на оси катков. Привод бегунов может быть нижний или верхний.

измельчения сила нажатия обеспечивается дополнительным пружинным, гидравлическим или пневматическим устройством.
К

неподвижной стойке 1 бегунов шарнирно крепится коромысло 2, являющееся опорой подшипников оси катка 3, к противоположному концу коромысла крепится шток поршневого устройства 4, при помощи которого создается нагрузка на каток.

Чаша бегунов 5 получает вращение от шестеренного привода 6, расположенного внизу или сбоку.
Такие бегуны отличаются меньшими габаритными размерами и массой, чем описанные, и возможностью регулирования давления на перерабатываемый материал в зависимости от технологических требований.
