Слайд 1 Шрифт чертежный. Написание прописных и строчных букв

Впервые в России

ввел Петр I в 1709 году
для выполнения надписей на чертежах.

Современный шрифт установлен
ГОСТом 2.304-82
для оформления чертежей и другой текстовой документации
во всех отраслях промышленности

Шрифт чертежный. Написание прописных и строчных букв Впервые

Слайд 2Типы шрифта
Установлены
2 типа чертежного шрифта :
тип А
тип

Б
Наиболее часто
используется
шрифт типа Б

Типы шрифтаУстановлены 2 типа чертежного шрифта : тип А тип БНаиболее часто используется шрифт типа Б

Слайд 3Наклон чертежного шрифта
составляет 75.
о
Такой
угол
можно
получить:

с помощью 2х

угольников ( 45+30);

по клеткам ( диагональ прямоугольника 1х4 клетки).

Наклон чертежного шрифта составляет 75.оТакой уголможно получить: с помощью 2х угольников ( 45+30); по клеткам ( диагональ

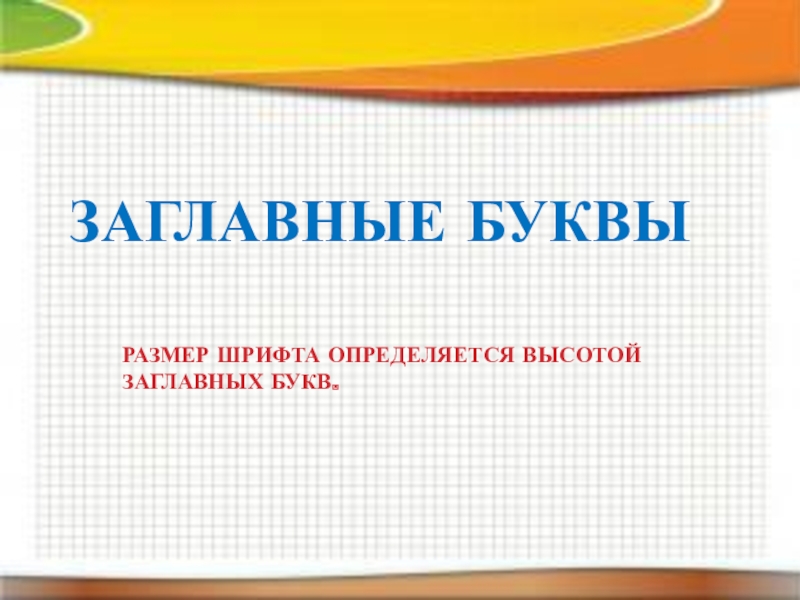

Слайд 4Заглавные буквы
Размер шрифта определяется высотой заглавных букв.

Заглавные буквыРазмер шрифта определяется высотой заглавных букв.

Слайд 5 Размер шрифта

ГОСТ устанавливает следующие

размеры шрифта:

(1,8) 2,5 3,5 5 7 10 14 20 28 40

Шрифтом 5 заполняют основную надпись

Название детали пишут шрифтом 7.

Размер шрифта ГОСТ устанавливает следующие

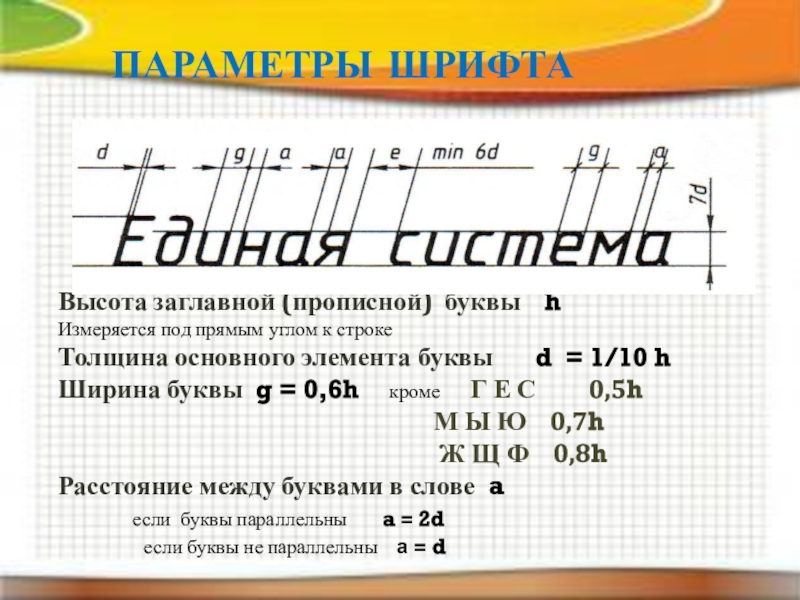

Слайд 6Параметры шрифта
Высота заглавной (прописной) буквы h
Измеряется под прямым углом

к строке
Толщина основного элемента буквы d =

1/10 h
Ширина буквы g = 0,6h кроме Г Е С 0,5h
М Ы Ю 0,7h
Ж Щ Ф 0,8h
Расстояние между буквами в слове a
если буквы параллельны a = 2d
если буквы не параллельны а = d

Параметры шрифтаВысота заглавной (прописной) буквы hИзмеряется под прямым углом к строкеТолщина основного элемента буквы

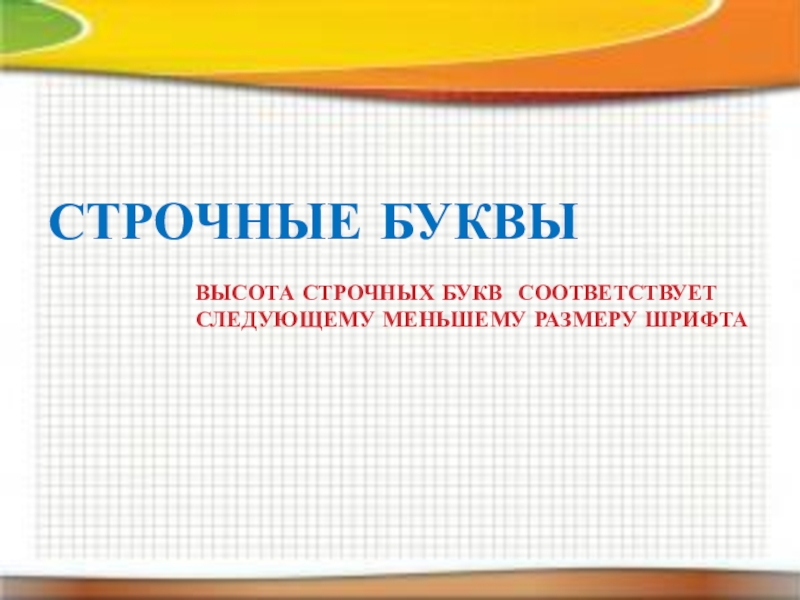

Слайд 7Строчные буквы
Высота строчных букв соответствует следующему меньшему размеру шрифта

Строчные буквыВысота строчных букв соответствует следующему меньшему размеру шрифта

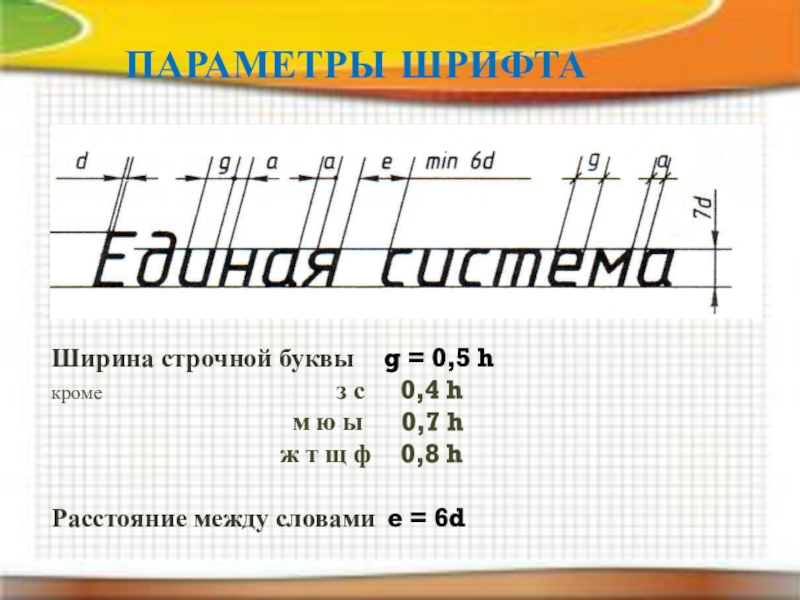

Слайд 8Параметры шрифта
Ширина строчной буквы g = 0,5 h
кроме

з с 0,4 h
м ю ы 0,7 h
ж т щ ф 0,8 h

Расстояние между словами e = 6d

Параметры шрифтаШирина строчной буквы g = 0,5 hкроме

Слайд 9Классификация строчных букв

Классификация строчных букв

Слайд 10Спасибо за Внимание!

Спасибо за Внимание!
