Сигнализатор горючих газов СГГ - 20
Содержание
- 1. Сигнализатор горючих газов СГГ - 20
- 2. Сигнализатор горючих газов СГГ-20
- 3. Сигнализаторы СГГ-20, СГГ-20-01, СГГ-20-02, СГГ-20Н, СГГ-20Р,
- 4. Диапазон измерений – от 0 до 50% НКПВ.
- 5. Сигнализаторы СГГ-20М, СГГ-20-01М, СГГ-20-02М предназначены
- 6. Диапазон измерений – от 0 до 2,5% объемной доли.
- 7. Сигнализаторы СГГ-20-03К предназначены для

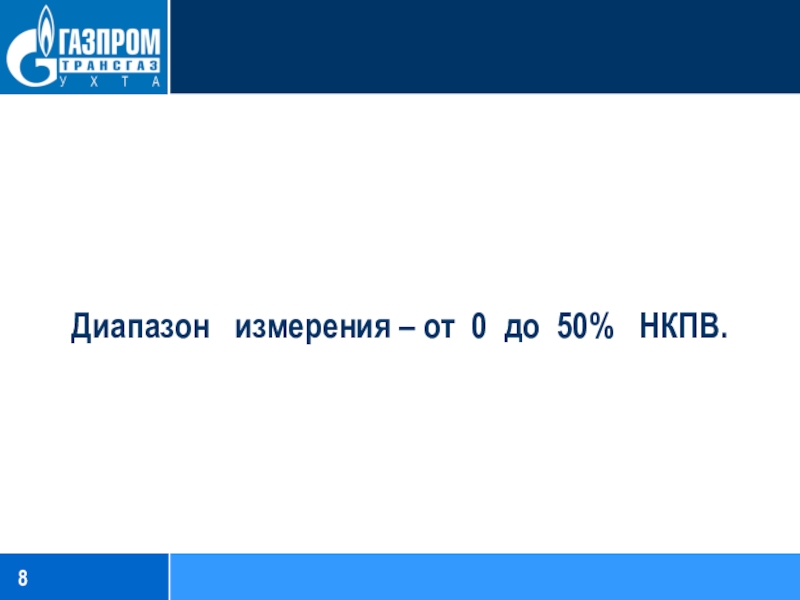

- 8. Диапазон измерения – от 0 до 50% НКПВ.

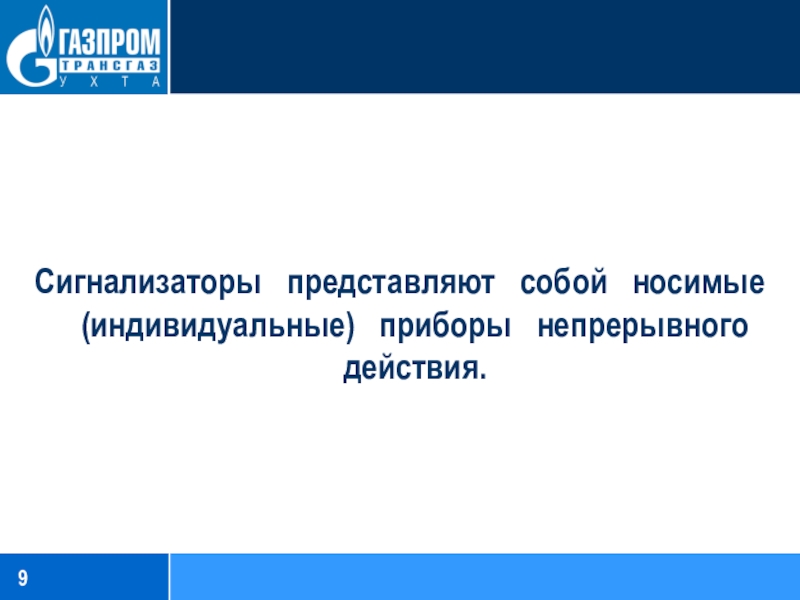

- 9. Сигнализаторы представляют собой носимые (индивидуальные) приборы непрерывного действия.
- 10. Принцип действия сигнализаторов - термохимический.Способ забора пробы - конвекционный.
- 11. Время срабатывания сигнализаторов – не
- 12. Метод измерения основан на
- 13. В зависимости от условий
- 14. Слайд 14
- 15. Для включения сигнализатора кнопкой
- 16. Для включения сигнализатора комбинацией

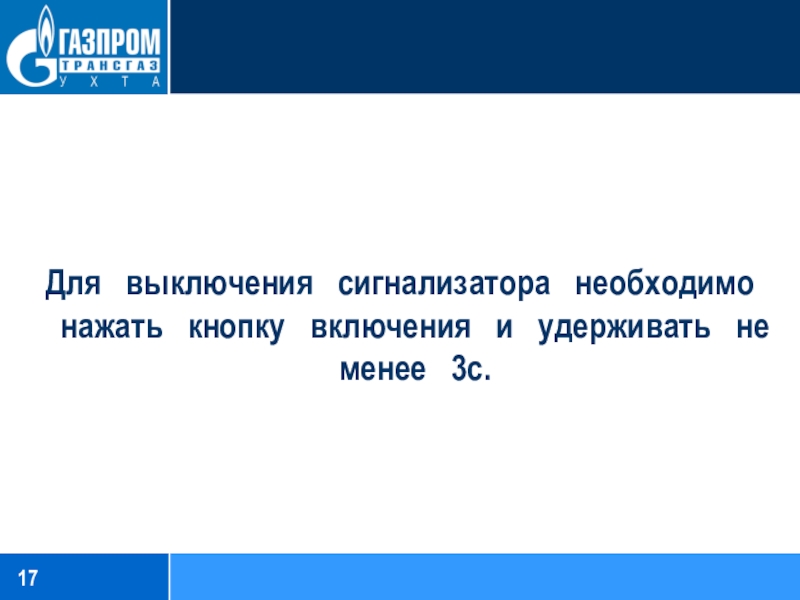

- 17. Для выключения сигнализатора необходимо
- 18. Слайд 18
- 19. Слайд 19
- 20. Виды сигнализации«Порог 1» – прерывистая
- 21. Изменение порогов сигнализациинажать синюю, затем
- 22. СПАСИБО ЗА ВНИМАНИЕПреподаватель ВО УПЦСмирнов В.А.
- 23. Скачать презентанцию
Сигнализатор горючих газов СГГ-20 предназначен для измерения концентрации горючих газов и паров в воздухе взрывоопасных зон помещений
Слайды и текст этой презентации
Слайд 2Сигнализатор горючих газов СГГ-20 предназначен для
измерения концентрации горючих газов и
паров в воздухе взрывоопасных зон помещений и открытых пространств и выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций.
Слайд 3Сигнализаторы СГГ-20, СГГ-20-01, СГГ-20-02, СГГ-20Н, СГГ-20Р, СГГ-20-02Н предназначены
для измерения концентрации многокомпонентных смесей горючих
газов и паров в воздухе взрывоопасных зон.
Слайд 5Сигнализаторы СГГ-20М, СГГ-20-01М, СГГ-20-02М предназначены для измерения
объемной доли метана в воздухе
взрывоопасных зон.
Слайд 7Сигнализаторы СГГ-20-03К предназначены для измерения содержания
горючих газов и паров в
смесях с воздухом (или кислородом), содержащихся в баллонах под давлением.

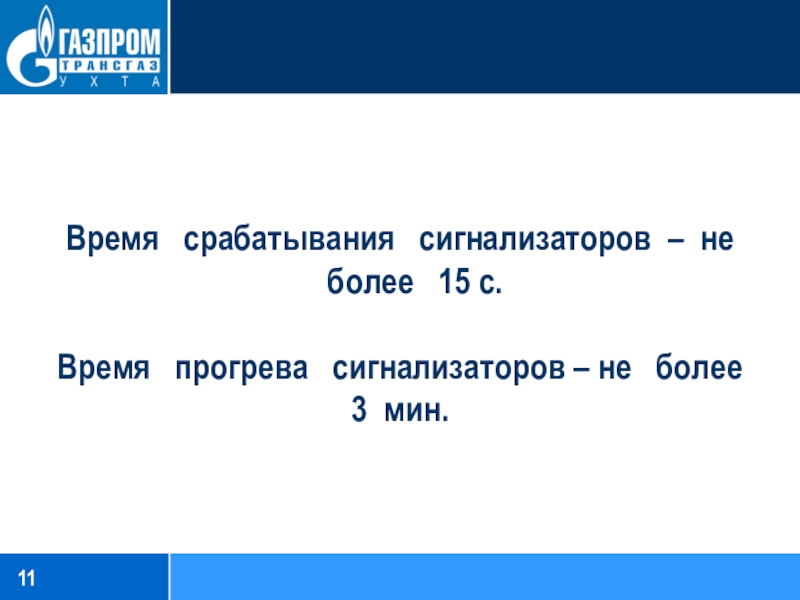

Слайд 11Время срабатывания сигнализаторов – не более 15
с.
Время прогрева сигнализаторов – не более
3
мин.
Слайд 12Метод измерения основан на беспламенном сжигании (окислении)
углеводородов на поверхности каталитически активного элемента
и измерении количества выделившегося при этом тепла, которое пропорционально концентрации углеводородов.

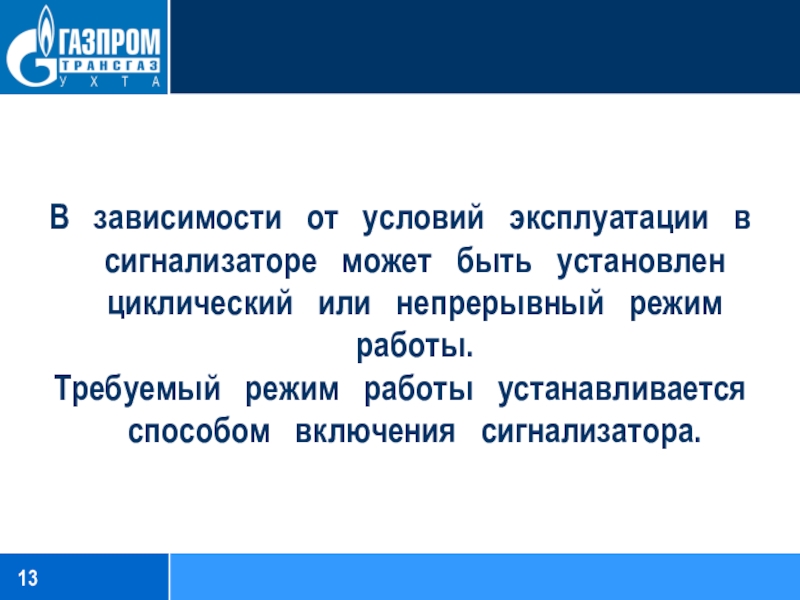

Слайд 13В зависимости от условий эксплуатации
в сигнализаторе может быть установлен циклический
или непрерывный режим работы.Требуемый режим работы устанавливается способом включения сигнализатора.
Слайд 15Для включения сигнализатора кнопкой «включение» необходимо
нажать кнопку и удерживать ее
в течение не менее 2 с.

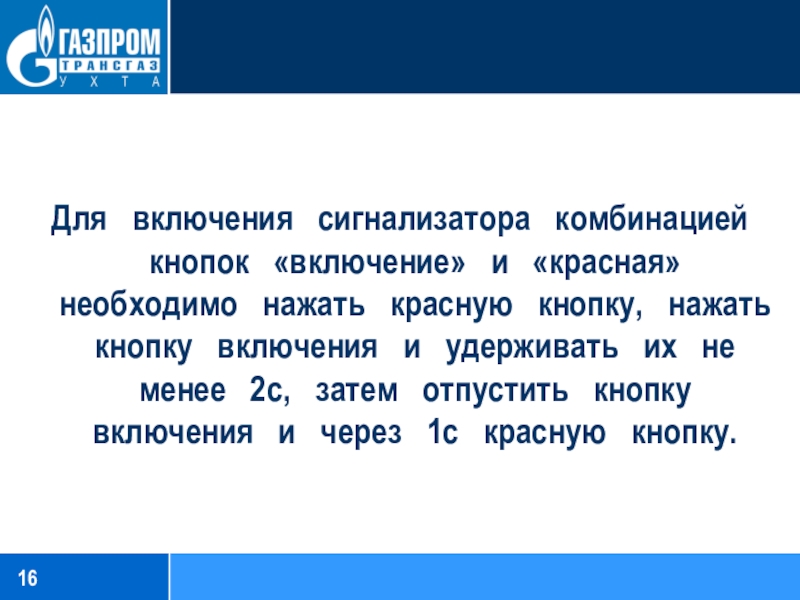

Слайд 16Для включения сигнализатора комбинацией кнопок «включение»
и «красная» необходимо нажать красную
кнопку, нажать кнопку включения и удерживать их не менее 2с, затем отпустить кнопку включения и через 1с красную кнопку.
Слайд 20Виды сигнализации
«Порог 1» – прерывистая световая красного
цвета и звуковая (период 4,0 ± 0,5 с);
«Порог
2» – постоянная световая красного цвета и звуковая (период 1,0 ± 0,2 с).
Слайд 21Изменение порогов сигнализации
нажать синюю, затем белую кнопки, удерживать
не менее 4 с;
нажатием кнопок синей (уменьшение) и белой (увеличение)
установить требуемое значение «Порог 1);нажать красную кнопку, после ее отпускания – звуковой сигнал, свидетельствующий о новом значении «Порог 1» и о переходе к режиму установки «Порог 2».
