Система имитационного моделирования GPSS World Лекция 4 20 1 8 г Бабалова И.Ф
Содержание
- 1. Система имитационного моделирования GPSS World Лекция 4 20 1 8 г Бабалова И.Ф
- 2. Состав системы GPSS WorldЯзык для описания моделей
- 3. Классификация абстрактных объектов системы GPSS
- 4. Формат блоков модели [
- 5. Механизм создания транзактовФормат блока:GENETATE A[,
- 6. Формат блоков модели [
- 7. Механизмы
- 8. Атрибуты транзактов
- 9. Использование параметров транзакта
- 10. Информационные объекты модели
- 11. Изменение параметров транзактаБлок ASSIGN A, B
- 12. Скачать презентанцию
Состав системы GPSS WorldЯзык для описания моделей икомандный язык для связи пользователя и моделирующей программы2. Транслятор, состоящий из синтаксического анализатора интерпретирующего типа и препроцессора, формирующего результаты моделирования3. Монитор – управляющая программа,
Слайды и текст этой презентации

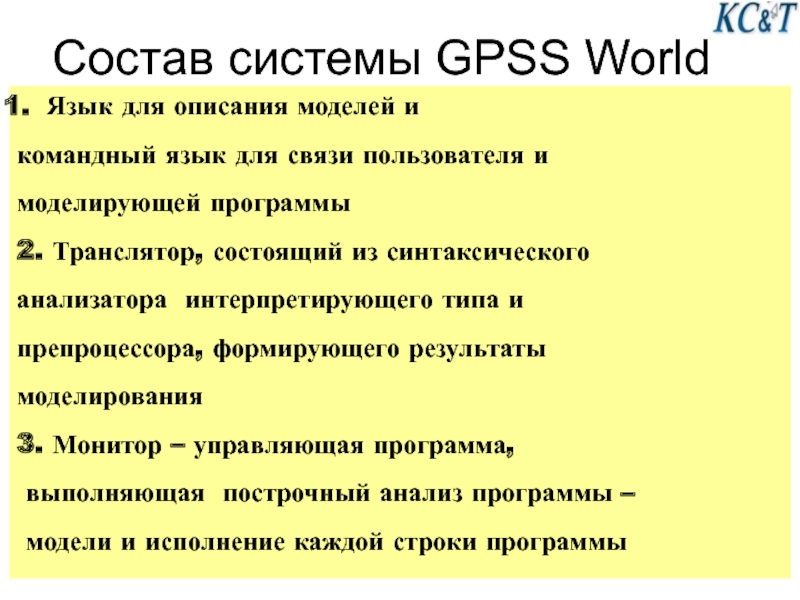

Слайд 2Состав системы GPSS World
Язык для описания моделей и
командный язык для
связи пользователя и
моделирующей программы
2. Транслятор, состоящий из синтаксического
анализатора
интерпретирующего типа и препроцессора, формирующего результаты
моделирования
3. Монитор – управляющая программа,
выполняющая построчный анализ программы –
модели и исполнение каждой строки программы

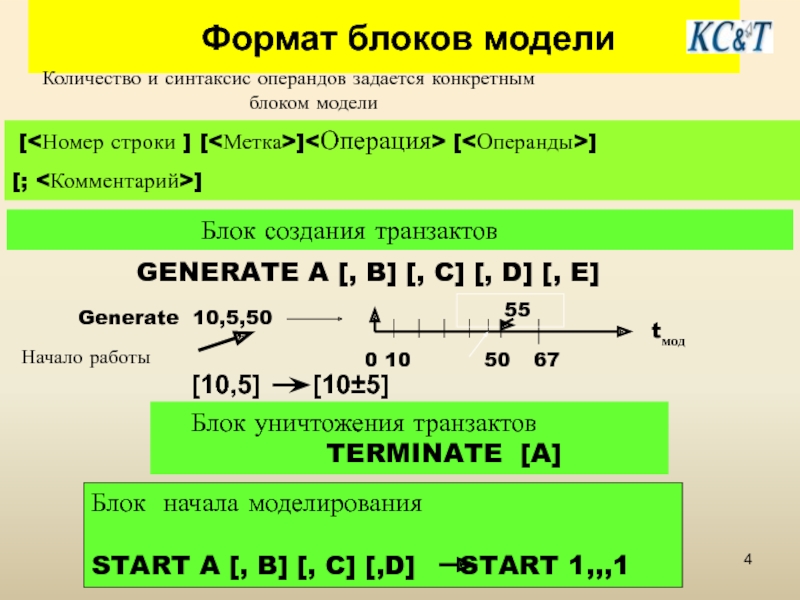

Слайд 4 Формат блоков модели
[
[]
[; ]
Блок создания транзактовGENERATE A [, B] [, C] [, D] [, E]
Блок уничтожения транзактов
TERMINATE [A]
Блок начала моделирования
START A [, B] [, C] [,D] START 1,,,1
Generate 10,5,50
tмод
0 10 50
55
67
Начало работы
[10,5] [10±5]
Количество и синтаксис операндов задается конкретным
блоком модели

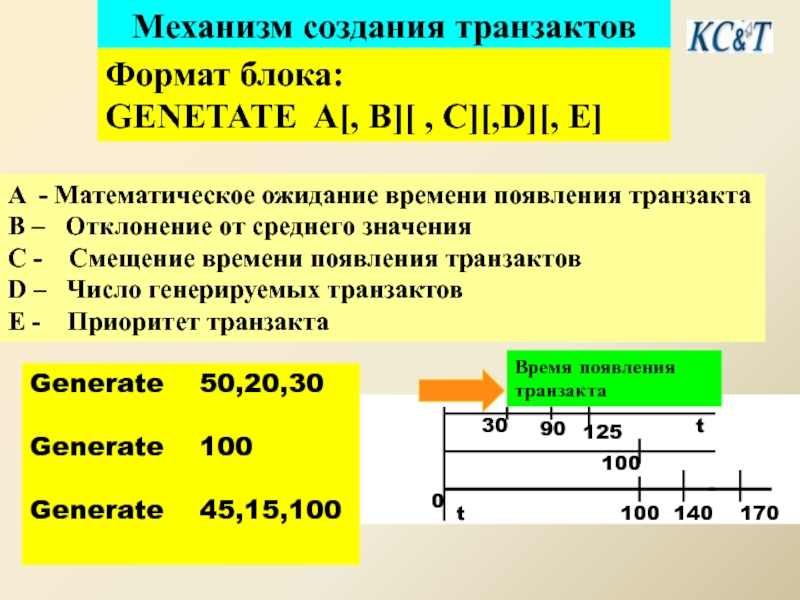

Слайд 5 Механизм создания транзактов
Формат блока:
GENETATE A[, B][ , C][,D][,
E]
A - Математическое ожидание времени появления транзакта
B – Отклонение
от среднего значенияC - Смещение времени появления транзактов
D – Число генерируемых транзактов
E - Приоритет транзакта
Generate 50,20,30
Generate 100
Generate 45,15,100
90
30
125
t
t
0
100
100 140 170
Время появления
транзакта
![Механизм создания транзактовФормат блока:GENETATE A[, B][ , C][,D][, E]A - Математическое ожидание времени появления транзактаB](/img/thumbs/416bd38663b01930b7ac6a5da758c71b-800x.jpg "Система имитационного
моделирования
GPSS World
Лекция 4
20 1 8 г
Бабалова И.Ф Механизм создания транзактовФормат блока:GENETATE A[, B][ , C][,D][, E]A -")
Слайд 6 Формат блоков модели
[
[]
[; ]
Блок создания транзактовGENERATE A [, B] [, C] [, D] [, E]
Блок уничтожения транзактов
TERMINATE [A]
Блок начала моделирования
START A [, B] [, C] [,D] START 1,,,1
Generate 10,5,50
tмод
0 10 50
55
67
Начало работы
[10,5] [10±5]
Количество и синтаксис операндов задается конкретным
блоком модели

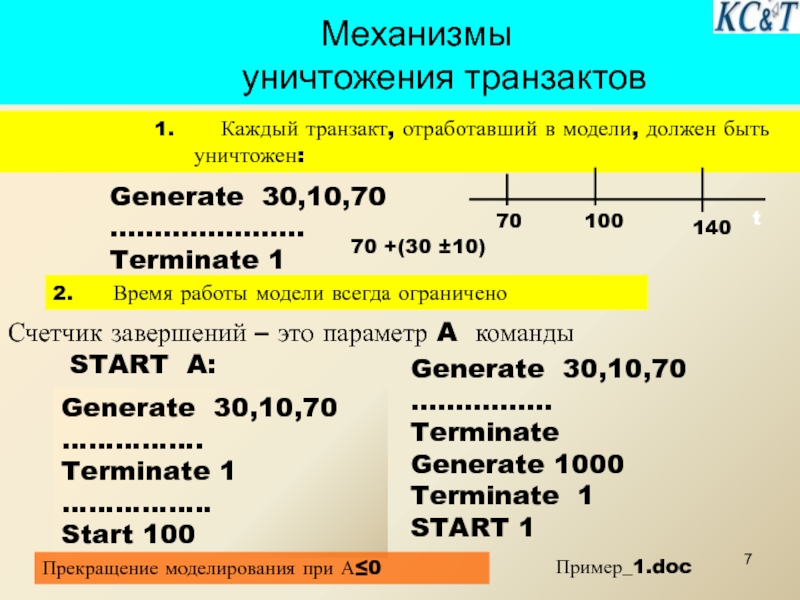

Слайд 7 Механизмы
уничтожения транзактов
Каждый транзакт, отработавший в модели, должен быть уничтожен:
Generate 30,10,70
………………….
Terminate
12. Время работы модели всегда ограничено
Счетчик завершений – это параметр A команды
START A:
Generate 30,10,70
…………….
Terminate 1
……………..
Start 100
Generate 30,10,70
…………….
Terminate
Generate 1000
Terminate 1
START 1
Прекращение моделирования при А≤0
70
100
140
70 +(30 ±10)
t
Пример_1.doc
Слайд 9 Использование параметров транзакта
SAVEVALUE
>,
Out1 SaveValue Per1, P1; – содержимое P1
засылаем в Per1SaveValue Per2-, 1; - из Per2 вычитаем единицу
SaveValue Per3+, P5; - увеличиваем Per3 на содержимое P5
Assign 4, x$Per1
Установка начального значения сохраняемой переменной Initial – блок задания начального значения.
Initial X1, 100 / X$Per 3, 0 / X$ADDR, 128 / X$Prior, X1 –
переменная номер один получила значение сто.
Блоки для сбора статистики процесса моделирования
Сохранение параметров модели
Сохраняемое значение
параметра транзакта
в переменной типа
savevalue
Слайд 10Информационные объекты модели
Переменные. Операции.
VARIABLE
BVARIABLE
FVARIABLE
Операции:
^ - Возведение в степень#, /, \ - Умножение, деление, целое деление
@ - Остаток от деления
-, + - Вычитание, сложение
>=,<=, >, < - Сравнение
=, != - Равно, не равно
$ -Логическое «И»
| - Логическое «ИЛИ»
Запись выражений:
Per1 variable p8/3#5
Per2 Fvariable v$P1@3
Связанные блоки:
INITIAL
EQU
T1 Equ 20
Слайд 11 Изменение параметров транзакта
Блок ASSIGN A, B [,C]
Операнд А –
номер параметра транзакта, имя, целое число,
выражение, СчАОперанд B – изменение параметра
Операнд C – модификатор функции. Значение операнда B
умножается на значение модификатора функции и заносится
в операнд A
ASSIGN 2, 40
ASSIGN 4+, Q8
ASSIGN Prm, 10,(Exponential(2,0,40)+34.5)
ASSIGN 5,2,Fn$Fexp
Любому активному транзакту можно изменить значения
параметров. Эти значения будут передаваться блокам
модели, пока транзакт не будет уничтожен.
![Изменение параметров транзактаБлок ASSIGN A, B [,C]Операнд А – номер параметра транзакта, имя, целое число,](/img/thumbs/c89897bcdc7756a500bc8a83cf93b323-800x.jpg "Система имитационного
моделирования
GPSS World
Лекция 4
20 1 8 г
Бабалова И.Ф Изменение параметров транзактаБлок ASSIGN A, B [,C]Операнд А – номер")
