Система зажигания

электрической искры, воспламеняющей топливовоздушную смесь в цилиндрах двигателя внутреннего сгорания в нужный момент.

Эта система является частью общей системы электрооборудования.

двигателей внутреннего сгорания. Система зажигания -предназначена для воспламенения рабочей смеси

в цилиндрах бензиновых двигателей внутреннего сгорания.

первых систем зажигания были созданы устройства, которые работали на основе

магнето. Главная идея такой установки - это генерация необходимого импульса для зажигания за счет прохождения возле неподвижной катушки небольшого магнитного поля от установленного постоянного магнита, который в свою очередь был связан с одной из вращающихся деталей мотора. Главным достоинством такой системы была максимальная простота конструкции и отсутствие необходимости устанавливать какие-либо элементы питания и батареи. В современном мире ее применяют в основном для двигателей, которые установлены на бензопилах, небольших бензиновых генераторах и другой похожей технике. Не лишена система и недостатков, главный из которых – очень высокая стоимость производства. Нужна была катушка, обладающая большим количеством витков очень тонкой проволоки. Магниты также должны быть высокого качества. Исходя из всех недостатков, от такой системы отказались, заменив на более простые и более надежные.

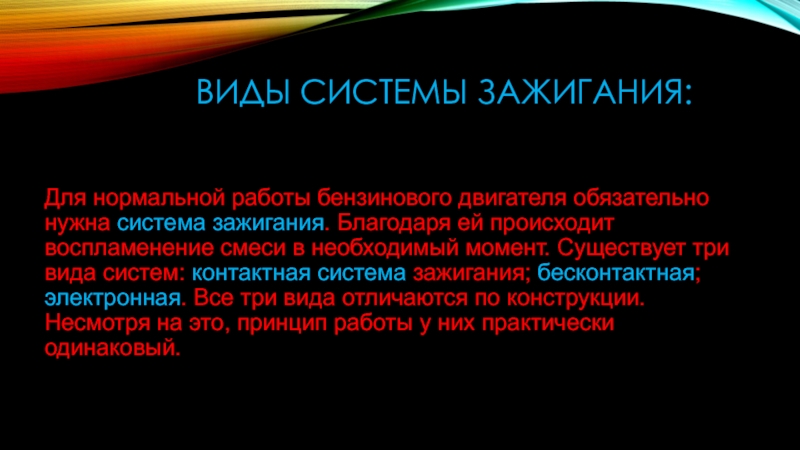

зажигания. Благодаря ей происходит воспламенение смеси в необходимый момент. Существует

три вида систем: контактная система зажигания; бесконтактная; электронная. Все три вида отличаются по конструкции. Несмотря на это, принцип работы у них практически одинаковый.

состоят из пяти основных конструктивных элементов:
Источник питания. При запуске мотора

машины источником необходимой энергии служит аккумулятор. После того как двигатель начал работать, эту функцию выполняет генератор.
Замок зажигания - специальное устройство, которое используется для передачи напряжения. Замок, он же – выключатель, бывает как механический, так и более современный – электрический.
Накопитель необходимой энергии. Данный элемент создан для накопления, а также преобразования энергии в достаточном количестве. В современных авто возможно использование двух видов накопителей: индукционных либо емкостных. Индукционный – более распространён и имеет вид некой катушки зажигания. Преобразование осуществляется за счет прохождения тока через две обмотки этой катушки.

необходимую искру для воспламенения. Представляет собой небольшой фарфоровый изолятор, который

накручен на резьбу, и имеет два электрода, которые располагаются на небольшом расстоянии друг от друга. При прохождении тока между контактами за счет малого расстояния создается искра.
 Система, применяемая для распределения зажигания. Главное предназначение – это снабжение в нужный момент свечей зажигания энергией. Состоит из некоего распределителя (либо коммутатора) и отдельного блока для его управления. Вид распределителя зависит от выбранной системы, он может быть либо электронным, либо механическим, который использует для своей работы вращающийся бегунок.

топливной смеси, более известная как прерывательно-распределительная система. Данное устройство создает

искру очень высокого вольтажа, до 30 тысяч В, на контактах свечей. Для того чтобы это выполнить, свечи соединяются с катушкой, благодаря которой и происходит образование необходимого напряжения. Сигнал на катушку подается при помощи специальных проводов, обладающих необходимыми характеристиками. При размыкании контактной группы при помощи специального кулачка как раз и происходит создание искры.
Стоит отметить, что момент ее возникновения должен четко соответствовать специальному положению поршней. Это достигается в результате установки четко рассчитанного распределителя, который передает вращательное движение на специальный прерыватель-распределитель. Главным недостатком такой системы является присутствие механического износа, и как результат – изменяется время создания искры, а также ее качество. Если искра не будет подаваться своевременно, это повлияет на правильную работу двигателя, а значит, потребуется довольно частое вмешательство в его работу и регулировку. Несмотря на это, контактно-транзисторная система зажигания используется и по сегодняшний день. Такая система воспламенения горючей смеси популярна благодаря отличным характеристикам и высокими показателями надежности работы.

6 — схема обмоток; 1 — штуцер клеммы высокого напряжения;

2 – крышка; 3 — клемма высокого напряжения; 4 — контактная пружина; 5 — клемма низкого напряжения; б — уплотнительная прокладка; 7 — кожух; 8 — вторичная обмотка: 9 — контактная пластина клеммы высокого напряжения; 10 — кронштейн; 11 — магнитопровод; 12 — изолирующие прокладки; 13 — изолятор; 14 — первичная обмотка; 1’ — сердечник; А — масло

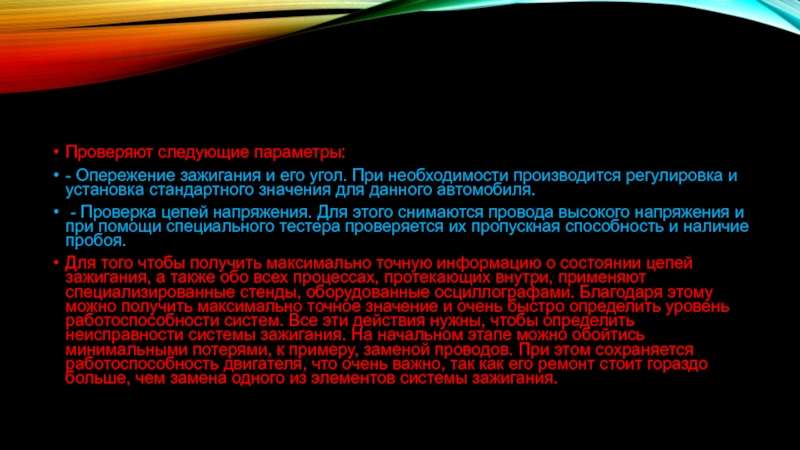

производится регулировка и установка стандартного значения для данного автомобиля.
 - Проверка

цепей напряжения. Для этого снимаются провода высокого напряжения и при помощи специального тестера проверяется их пропускная способность и наличие пробоя.
Для того чтобы получить максимально точную информацию о состоянии цепей зажигания, а также обо всех процессах, протекающих внутри, применяют специализированные стенды, оборудованные осциллографами. Благодаря этому можно получить максимально точное значение и очень быстро определить уровень работоспособности систем. Все эти действия нужны, чтобы определить неисправности системы зажигания. На начальном этапе можно обойтись минимальными потерями, к примеру, заменой проводов. При этом сохраняется работоспособность двигателя, что очень важно, так как его ремонт стоит гораздо больше, чем замена одного из элементов системы зажигания.

на массу, а также замыкание вторичной на первичную. В результате

происходит перегорание дополнительного резистора и появляются характерные трещины в изоляторе, а также в крышке катушки. В этом случае необходима замена поврежденных элементов, если же катушка практически разрушена - то замена всего узла.
- Характерные неисправности прерывателя: возможно обгорание либо загрязнение маслом контактов внутри прерывателя; нарушение стандартного зазора между контактами, что приводит к перебоям в переключении между свечами.
Обгорание либо замасливание контактов может вызвать очень резкое увеличение уровня сопротивления между ними, из-за этого уменьшается ток, создаваемый в первичной обмотке, и как результат - снижается мощность искры, которую создают свечи.

обильное загрязнение снаружи. Нарушение зазора между электродами, различные трещины в

изоляторе, неисправность бокового электрода - все это приводит к плохой подаче искры либо вовсе ее отсутствию. Это вызывает нестабильную, неравномерную и неустойчивую работу мотора, снижает его мощность. Возможна и остановка при повышении нагрузки.

резьбы сухая (ни в коем случае не мокрая);
- присутствует очень

тонкий слой нагара либо копоти;
- цвет электродов, а также изолятора должен быть от светло-коричневого до светло-серого, почти белого.
Обо всех неисправностях может рассказать мокрая поверхность резьбы - это может быть как бензин, так и масло. У неисправной свечи электроды и часть изолятора покрыты толстым слоем нагара и мокрые.
