Слайд 1 Системы коммутации Технологии и системы коммутации


Заленская Майя Константиновна
Кафедра Инфокоммуникации

Системы коммутации  Технологии и системы коммутацииЗаленская Майя КонстантиновнаКафедра Инфокоммуникации

Слайд 2Упрощенная структурная схема 3-канальной системы передачи с временным разделением каналов

(ВРК)





В основе временного разделения каналов лежит теорема

Котельникова, которая гласит:
Любой сигнал, имеющий непрерывный спектр, ограниченный частотой Fв, может быть представлен в виде отсчетов на передаче и затем восстановлен на приеме со сколь угодно малой погрешностью, если частота отсчетов (частота дискретизации Fд) больше либо равна 2 Fв( Fд≥2 Fв).
Упрощенная структурная схема 3-канальной системы передачи с временным разделением каналов (ВРК)   В основе временного разделения

Слайд 3Упрощенная структурная схема 3-канальной системы передачи с временным разделением каналов

(ВРК)





Упрощенная структурная схема 3-канальной системы передачи с временным разделением каналов (ВРК)

Слайд 4Упрощенная структурная схема 3-канальной системы передачи с временным разделением каналов

(ВРК)





С1(t), ..., C3(t) - исходные непрерывные сигналы

каждого канала;
ФНЧ - фильтром нижних частот (ограничение спектра);
К1, ..., К3 - ключи, осуществляют дискретизацию непрерывных сигналов.
ГОпер - генераторное оборудование, управляет периодической последовательностью импульсов. Частота следования импульсов равна частоте дискретизации Fд.
Импульсные последовательности, управляющие работой разных ключей, сдвинуты друг от друга на равные временные интервалы, величина которых определяется Тд и числом каналов в системе.
Упрощенная структурная схема 3-канальной системы передачи с временным разделением каналов (ВРК)   С1(t), ..., C3(t) -

Слайд 5Упрощенная структурная схема 3-канальной системы передачи с временным разделением каналов

(ВРК)





К1',..., К3'. Ключи на приемной станции осуществляют

разделение канальных сигналов.
ГОпр - генераторное оборудование, вырабатывает последовательность импульсов для управления работой ключей приема.
СС - синхросигнал, передается с передающей станции на приемную. Чтобы передаваемый сигнал поступил в соответствующий приемник, необходимо, чтобы электронные ключи на передаче и на приеме работали синхронно и синфазно.
Упрощенная структурная схема 3-канальной системы передачи с временным разделением каналов (ВРК)   К1',..., К3'. Ключи на

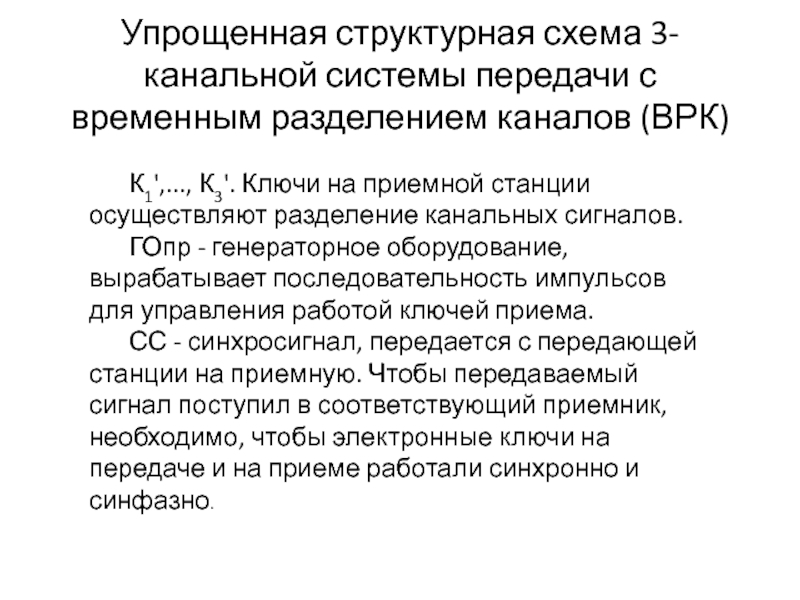

Слайд 6Упрощенная структурная схема 3-канальной системы передачи с временным разделением каналов

(ВРК)





К1',..., К3'. Ключи на приемной станции осуществляют

разделение канальных сигналов.
ГОпр - генераторное оборудование, вырабатывает последовательность импульсов для управления работой ключей приема.
СС - синхросигнал, передается с передающей станции на приемную. Чтобы передаваемый сигнал поступил в соответствующий приемник, необходимо, чтобы электронные ключи на передаче и на приеме работали синхронно и синфазно.
Упрощенная структурная схема 3-канальной системы передачи с временным разделением каналов (ВРК)   К1',..., К3'. Ключи на

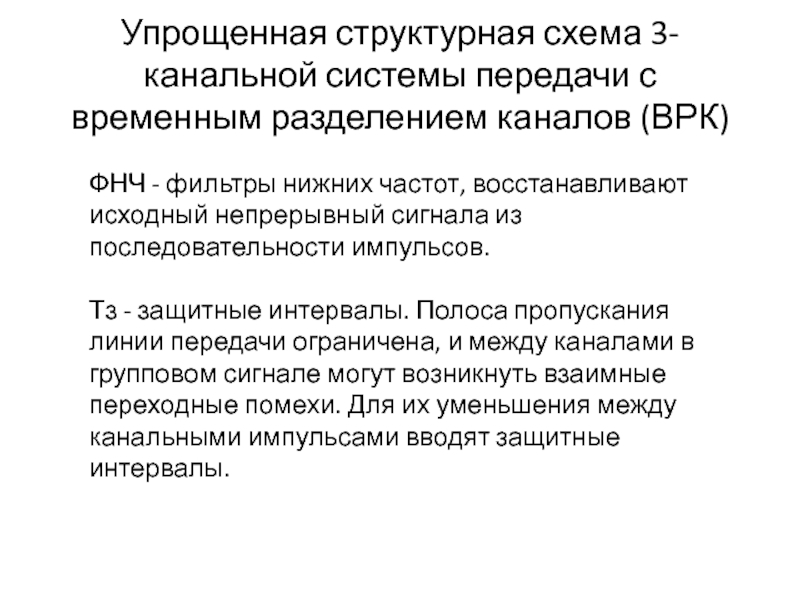

Слайд 7Упрощенная структурная схема 3-канальной системы передачи с временным разделением каналов

(ВРК)





ФНЧ - фильтры нижних частот, восстанавливают исходный

непрерывный сигнала из последовательности импульсов.

Тз - защитные интервалы. Полоса пропускания линии передачи ограничена, и между каналами в групповом сигнале могут возникнуть взаимные переходные помехи. Для их уменьшения между канальными импульсами вводят защитные интервалы.
Упрощенная структурная схема 3-канальной системы передачи с временным разделением каналов (ВРК)   ФНЧ - фильтры нижних

Слайд 9Временной коммутатор для подключения тракта ИКМ 30/32

Временной коммутатор для подключения тракта ИКМ 30/32

Слайд 10Пространственно-временная коммутация, двухзвенная схема

Пространственно-временная коммутация, двухзвенная схема

Слайд 11Коммутатор В-П-В

Коммутатор В-П-В
