Стадии проектирования технических объектов
Содержание
- 1. Стадии проектирования технических объектов
- 2. Понятия проект и проектированиеПроект – это поиск
- 3. Этапы производственного проектированияисследование и составление задач проекта;художественно-конструкторский;эскизный проект;составление технологической документации.
- 4. Стадии производственного проектирования
- 5. 1. Техническое заданиеТехническое задание (ТЗ) — устанавливает
- 6. Техническое заданиеВ техническом задании определяются:наименование и область
- 7. Техническое заданиеТехническое задание включает изучение патентов, литературных
- 8. 2. Техническое предложениеТехническое предложение (ТП) — совокупность
- 9. Техническое предложениеПримеры технико-экономического анализа:показатели технологичности конструкции (материало-
- 10. 3. Эскизный проектЭскизный проект (ЭП) — совокупность
- 11. Эскизный проектСодержанием эскизного проекта являются:разработка принципиальной схемы
- 12. 4. Технический проектТехнический проект (ТП) — совокупность документов, которые
- 13. Технический проектСодержанием технического проекта являются:расчеты на прочность,
- 14. 5. Рабочий проект (рабочая документация)На данной стадии сначала
- 15. Рабочий проект (рабочая документация)В состав рабочей документации
- 16. 6. СертификацияЕё назначение — определение уровня качества

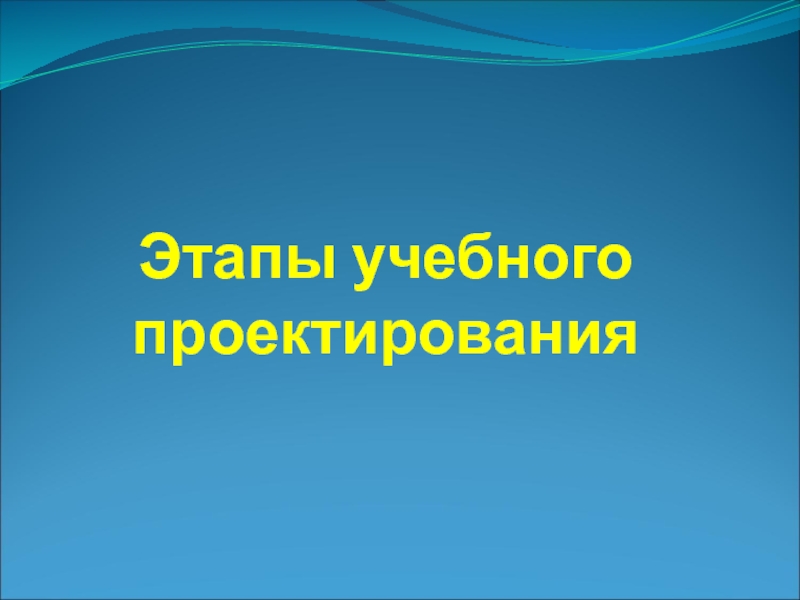

- 17. Этапы учебного проектирования
- 18. 1. Организационно-подготовительныйПоиск и определение проблемы. Сбор и
- 19. 2. КонструкторскийВыбор оптимального варианта решения проблемы и
- 20. 3. ТехнологическийОрганизация рабочего места. Выполнение технологических операций. Самоконтроль собственной деятельности. Оценка качества
- 21. 4. ЗаключительныйКорректировка выполненного изделия. Испытание проекта. Оформление
- 22. Критерии оценивания новой продукции
- 23. Скачать презентанцию
Понятия проект и проектированиеПроект – это поиск аргументированных и доказательных решений применительно к данным условиям и выбранным целям.Проектирование – это процесс создания проекта (или деятельность по созданию проекта).
Слайды и текст этой презентации

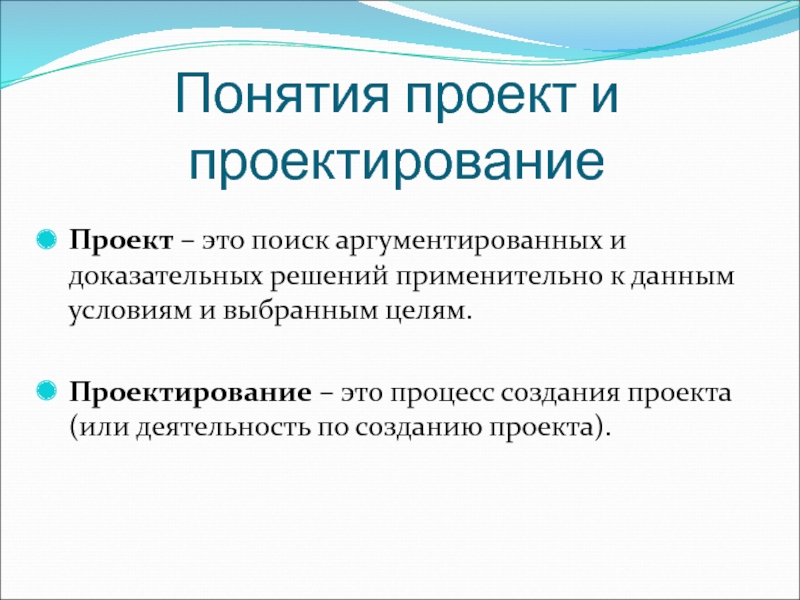

Слайд 2Понятия проект и проектирование
Проект – это поиск аргументированных и доказательных
решений применительно к данным условиям и выбранным целям.
процесс создания проекта (или деятельность по созданию проекта).
Слайд 3Этапы производственного проектирования
исследование и составление задач проекта;
художественно-конструкторский;
эскизный проект;
составление технологической документации.

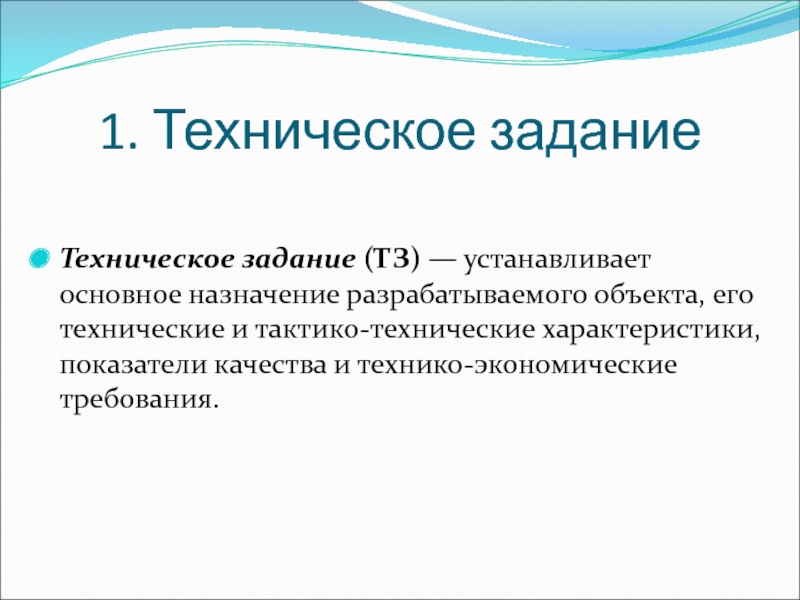

Слайд 51. Техническое задание
Техническое задание (ТЗ) — устанавливает основное назначение разрабатываемого
объекта, его технические и тактико-технические характеристики, показатели качества и технико-экономические
требования.

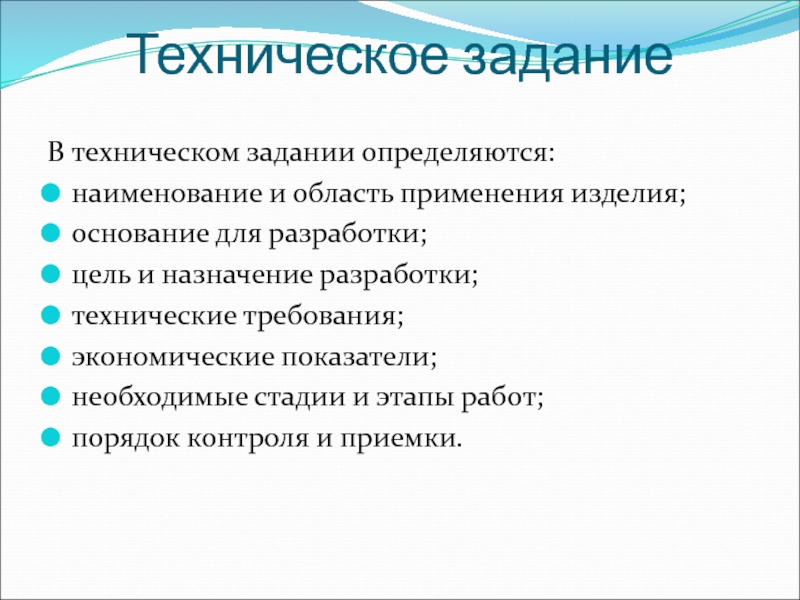

Слайд 6Техническое задание
В техническом задании определяются:
наименование и область применения изделия;
основание для
разработки;
цель и назначение разработки;
технические требования;
экономические показатели;
необходимые стадии и этапы работ;
порядок
контроля и приемки.

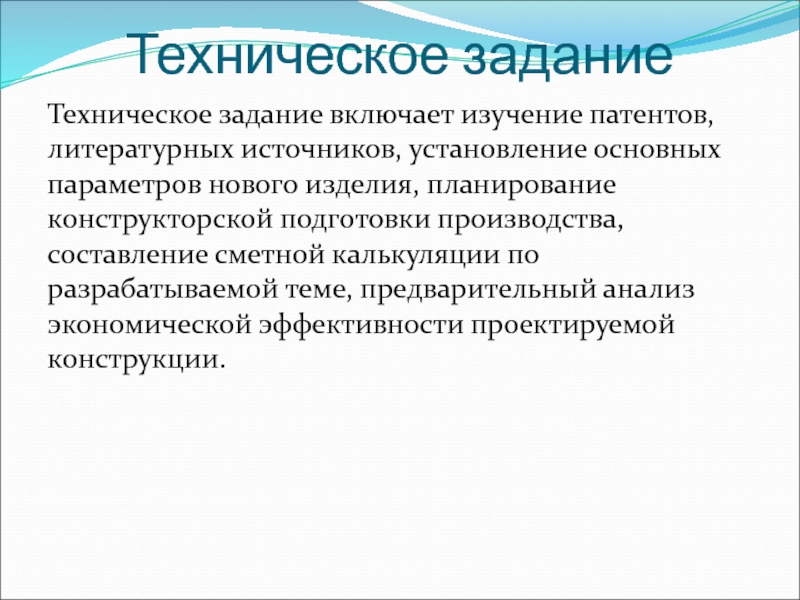

Слайд 7Техническое задание
Техническое задание включает изучение патентов, литературных источников, установление основных
параметров нового изделия, планирование конструкторской подготовки производства, составление сметной калькуляции
по разрабатываемой теме, предварительный анализ экономической эффективности проектируемой конструкции.

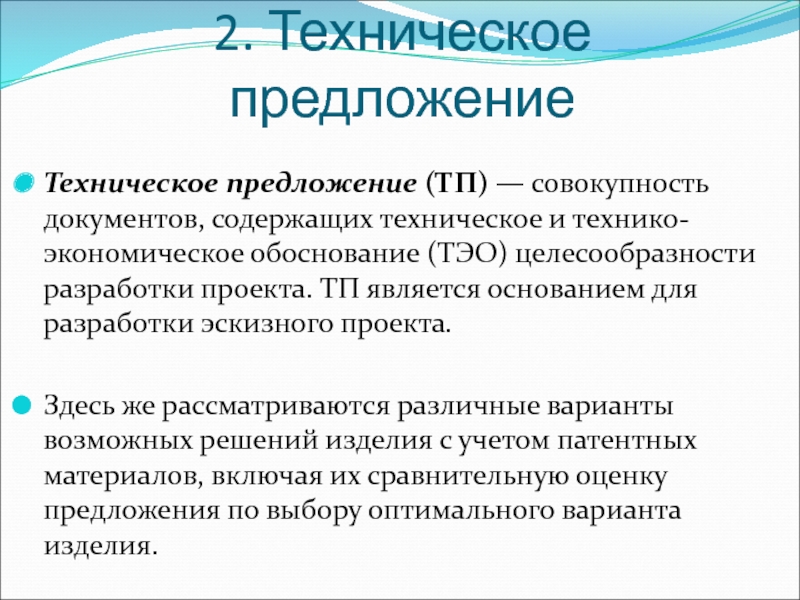

Слайд 82. Техническое предложение
Техническое предложение (ТП) — совокупность документов, содержащих техническое
и технико-экономическое обоснование (ТЭО) целесообразности разработки проекта. ТП является основанием
для разработки эскизного проекта.Здесь же рассматриваются различные варианты возможных решений изделия с учетом патентных материалов, включая их сравнительную оценку предложения по выбору оптимального варианта изделия.

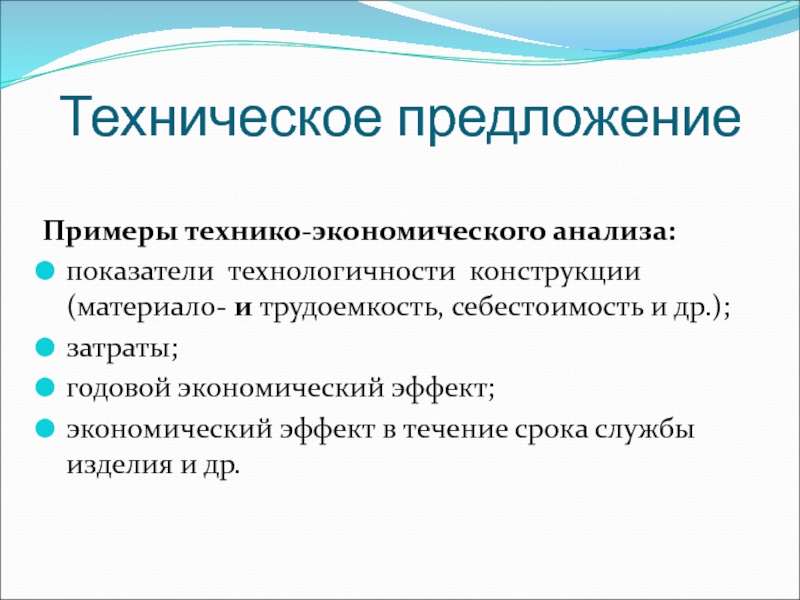

Слайд 9Техническое предложение
Примеры технико-экономического анализа:
показатели технологичности конструкции (материало- и трудоемкость, себестоимость
и др.);
затраты;
годовой экономический эффект;
экономический эффект в течение срока службы изделия
и др.

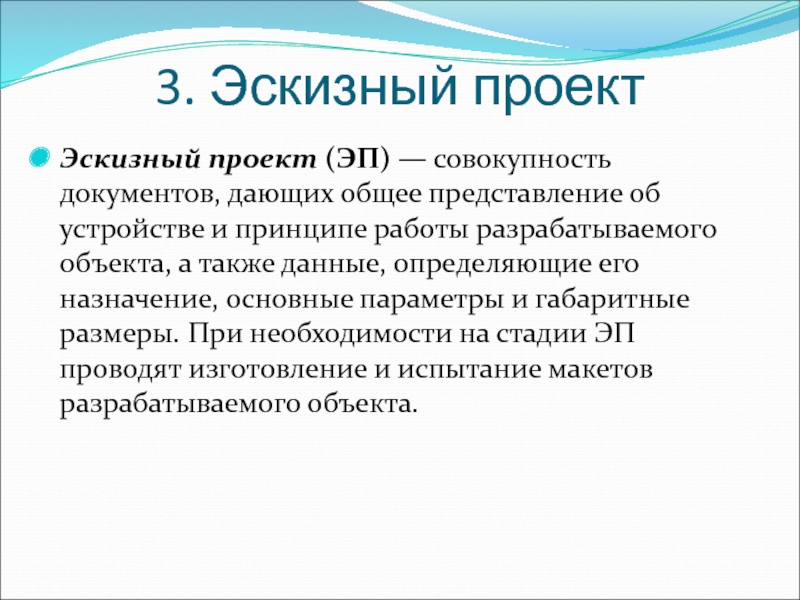

Слайд 103. Эскизный проект
Эскизный проект (ЭП) — совокупность документов, дающих общее
представление об устройстве и принципе работы разрабатываемого объекта, а также
данные, определяющие его назначение, основные параметры и габаритные размеры. При необходимости на стадии ЭП проводят изготовление и испытание макетов разрабатываемого объекта.
Слайд 11Эскизный проект
Содержанием эскизного проекта являются:
разработка принципиальной схемы изделия, общая компоновка
изделия;
разработка эскизных чертежей общих видов;
макетирование;
составление спецификаций сборочных единиц, анализ патентной
чистоты конструкции и оценка ее экономической эффективности.Сущность эскизного проекта — разработка первоначального наброска будущей конструкции.

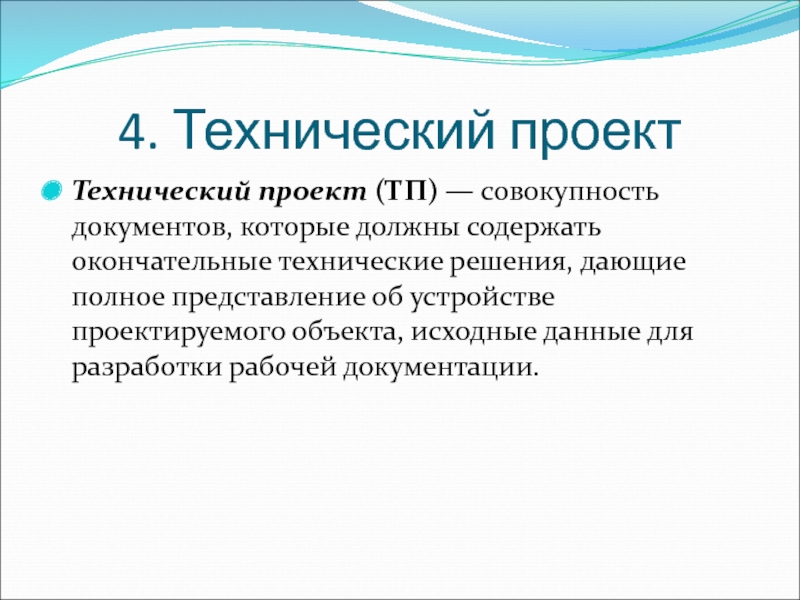

Слайд 124. Технический проект
Технический проект (ТП) — совокупность документов, которые должны содержать окончательные
технические решения, дающие полное представление об устройстве проектируемого объекта, исходные
данные для разработки рабочей документации.

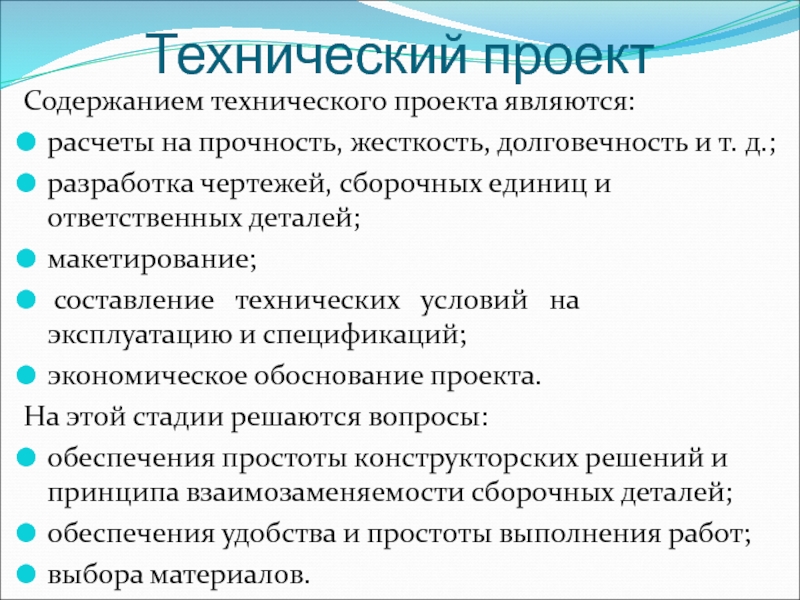

Слайд 13Технический проект
Содержанием технического проекта являются:
расчеты на прочность, жесткость, долговечность и
т. д.;
разработка чертежей, сборочных единиц и ответственных деталей;
макетирование;
составление
технических условий на эксплуатацию и спецификаций;экономическое обоснование проекта.
На этой стадии решаются вопросы:
обеспечения простоты конструкторских решений и принципа взаимозаменяемости сборочных деталей;
обеспечения удобства и простоты выполнения работ;
выбора материалов.
Слайд 145. Рабочий проект
(рабочая документация)
На данной стадии сначала разрабатывают подробную документацию для
изготовления опытного образца и последующего его испытания. Испытания проводят в
ряд этапов (от заводских до приемо-сдаточных). На основе документов окончательно отработанных и проверенных в производстве изделий, изготовленных по технологическому процессу, разрабатывают завершающую рабочую документацию установившегося производства.
Слайд 15Рабочий проект
(рабочая документация)
В состав рабочей документации входят:
чертежи всех деталей и
сборочных единиц;
схемы сборочных единиц, комплексов, комплектов;
спецификации сборочных единиц, комплексов, комплектов,
покупных изделий;технические условия;
документы, регламентирующие условия эксплуатации и ремонта машины.

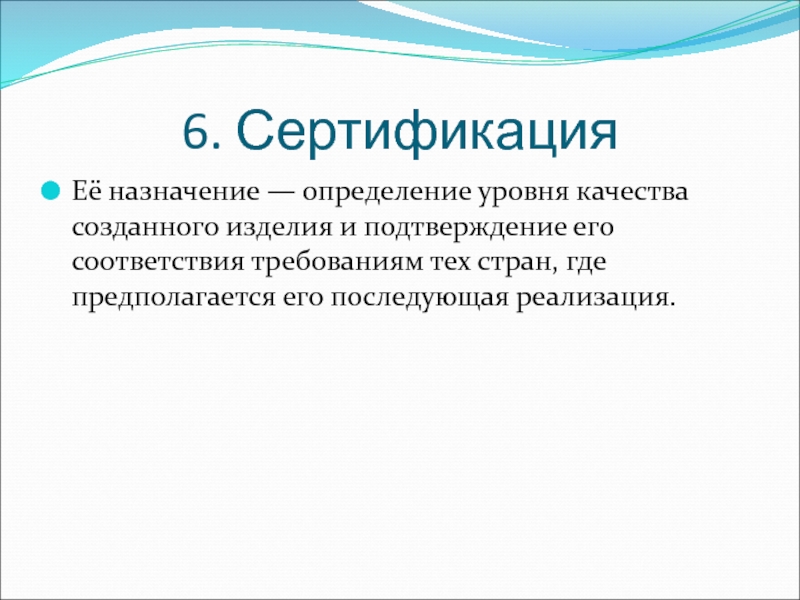

Слайд 166. Сертификация
Её назначение — определение уровня качества созданного изделия и
подтверждение его соответствия требованиям тех стран, где предполагается его последующая
реализация.

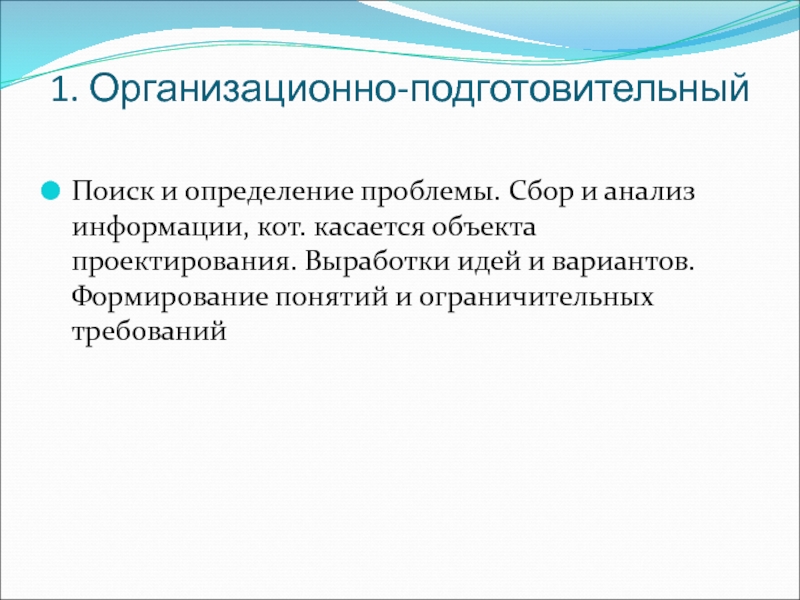

Слайд 181. Организационно-подготовительный
Поиск и определение проблемы. Сбор и анализ информации, кот.
касается объекта проектирования. Выработки идей и вариантов. Формирование понятий и
ограничительных требований

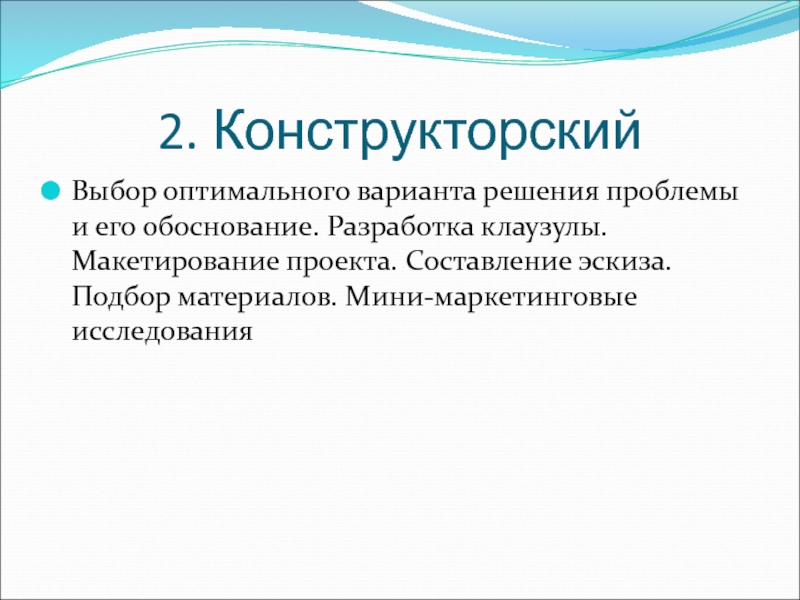

Слайд 192. Конструкторский
Выбор оптимального варианта решения проблемы и его обоснование. Разработка
клаузулы. Макетирование проекта. Составление эскиза. Подбор материалов. Мини-маркетинговые исследования

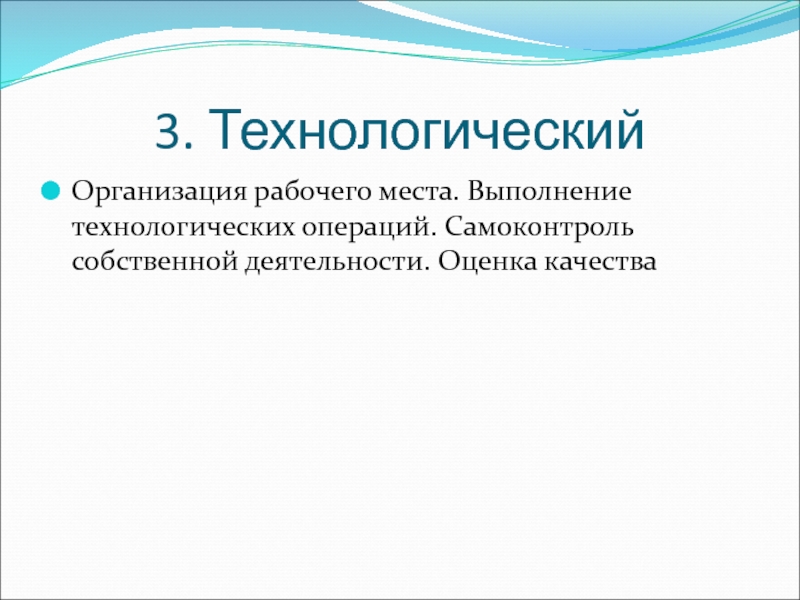

Слайд 203. Технологический
Организация рабочего места. Выполнение технологических операций. Самоконтроль собственной деятельности.
Оценка качества

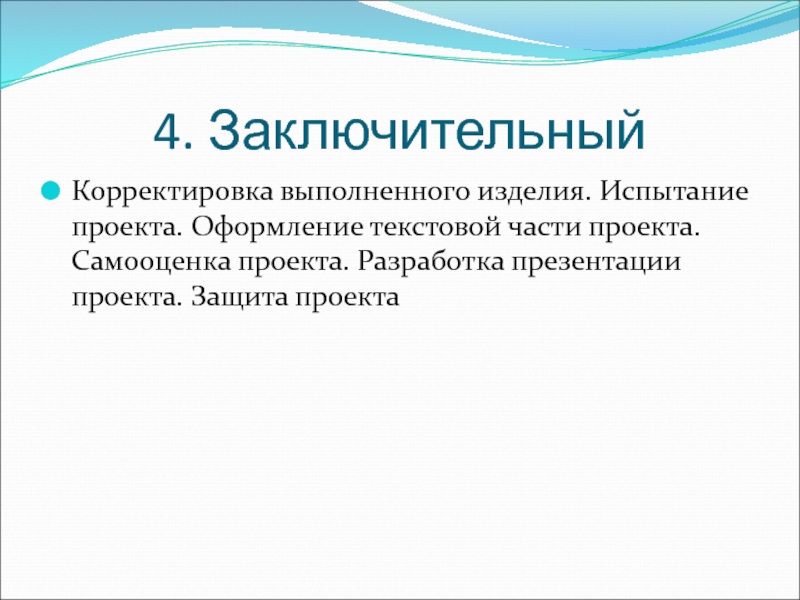

Слайд 214. Заключительный
Корректировка выполненного изделия. Испытание проекта. Оформление текстовой части проекта.
Самооценка проекта. Разработка презентации проекта. Защита проекта
