Слайд 1СМОТРОВОЕ И ПОДЪЕМНО-ОСМОТРОВОЕ ОБОРУДОВАНИЕ

Слайд 2При выполнении ТО и ремонта автомобиля значительная
доля работ (40-45%)

выполняется снизу, для чего
СТО должны оснащаться осмотровым и подъемно-
транспортным

оборудованием.

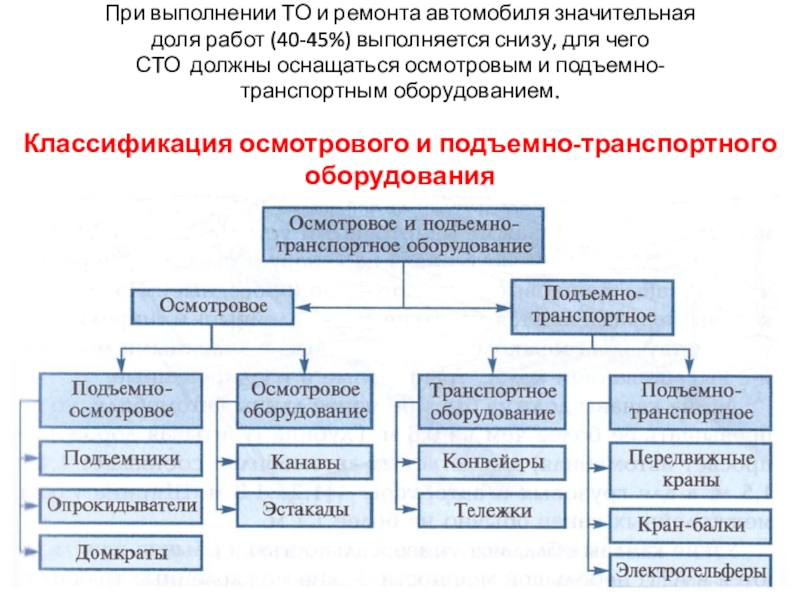

Классификация осмотрового и подъемно-транспортного оборудования

При выполнении ТО и ремонта автомобиля значительная доля работ (40-45%) выполняется снизу, для чего СТО должны оснащаться

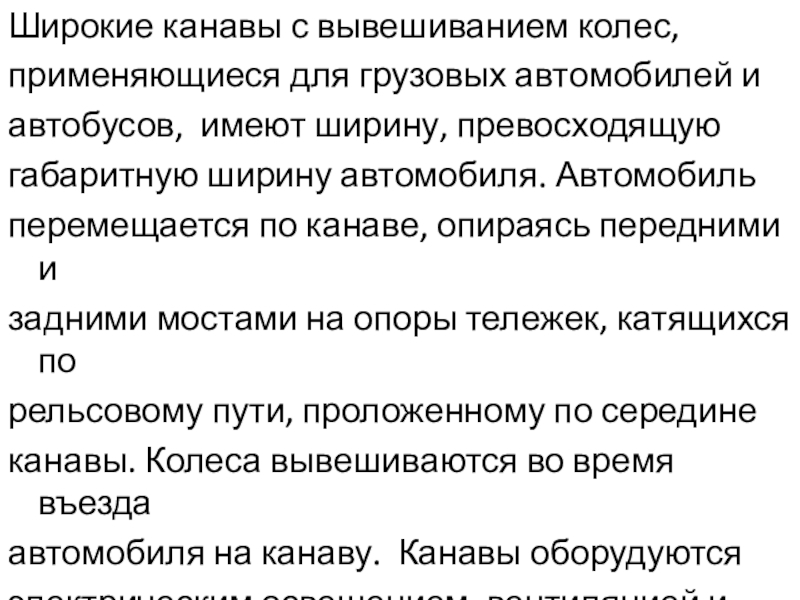

Слайд 3Широкие канавы с вывешиванием колес,
применяющиеся для грузовых автомобилей и

автобусов, имеют ширину, превосходящую
габаритную ширину автомобиля. Автомобиль
перемещается по

канаве, опираясь передними и
задними мостами на опоры тележек, катящихся по
рельсовому пути, проложенному по середине
канавы. Колеса вывешиваются во время въезда
автомобиля на канаву. Канавы оборудуются
электрическим освещением, вентиляцией и
отоплением.

Широкие канавы с вывешиванием колес, применяющиеся для грузовых автомобилей и автобусов, имеют ширину, превосходящую габаритную ширину автомобиля.

Слайд 4КАНАВА ШИРОКОГО ТИПА С ВЫВЕШИВАНИЕМ КОЛЕС
1 – катушка со шлангом

для раздачи литол,
2 – катушка со шлангом для раздачи

трансмиссионной смазки,
3 – тележка для вывешивания автомобиля.

КАНАВА ШИРОКОГО ТИПА С ВЫВЕШИВАНИЕМ КОЛЕС1 – катушка со шлангом для раздачи литол, 2 – катушка со

Слайд 5ЭСТАКАДА
Эстакады представляют собой коленный мост, расположенный выше уровня пола на

0,7 –
1,4 м, с наклонными рампами - направлениями для

въезда и съезда автомобиля,
имеющими уклон 20-25º.
Эстакады в основном применяют для обслуживания грузовых автомобилей и автобусов.

ЭСТАКАДАЭстакады представляют собой коленный мост, расположенный выше уровня пола на 0,7 – 1,4 м, с наклонными рампами

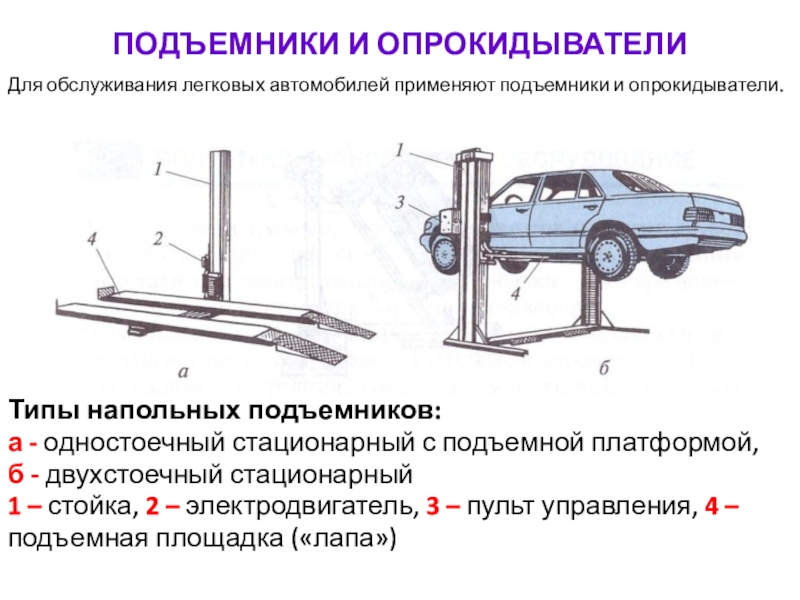

Слайд 6ПОДЪЕМНИКИ И ОПРОКИДЫВАТЕЛИ
Для обслуживания легковых автомобилей применяют подъемники и опрокидыватели.
Типы

напольных подъемников:
а - одностоечный стационарный с подъемной платформой,
б - двухстоечный

стационарный
1 – стойка, 2 – электродвигатель, 3 – пульт управления, 4 –
подъемная площадка («лапа»)

ПОДЪЕМНИКИ И ОПРОКИДЫВАТЕЛИДля обслуживания легковых автомобилей применяют подъемники и опрокидыватели.Типы напольных подъемников:а - одностоечный стационарный с подъемной

Слайд 7Четырехстоечный стационарный наполный подъемник
платформенного типа с односторонним заездом:
1 – подъемная

площадка, 2 – стойка, 3 – электродвигатель, 4 –
пульт управления.

Четырехстоечный стационарный наполный подъемникплатформенного типа с односторонним заездом:1 – подъемная площадка, 2 – стойка, 3 – электродвигатель,

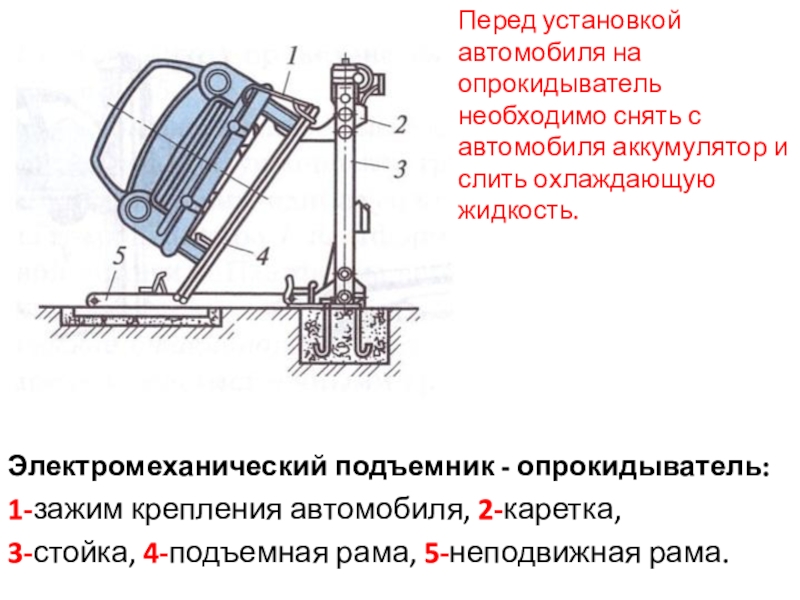

Слайд 8Электромеханический подъемник - опрокидыватель:
1-зажим крепления автомобиля, 2-каретка,
3-стойка, 4-подъемная рама,

5-неподвижная рама.
Перед установкой автомобиля на опрокидыватель необходимо снять с автомобиля

аккумулятор и слить охлаждающую жидкость.

Электромеханический подъемник - опрокидыватель:1-зажим крепления автомобиля, 2-каретка, 3-стойка, 4-подъемная рама, 5-неподвижная рама.Перед установкой автомобиля на опрокидыватель необходимо

Слайд 9ПЕРЕДВИЖНОЙ КРАН

Для подъема и транспортирования агрегатов и других грузов применяют

передвижные краны, грузовые тележки, подъемные ручные тали или
электротельферы, кран-балки.

Для передвижения автомобилей
используют гаражные конвейеры. Передвижные краны применяют для установки
двигателей на автомобили, а также для подъема и перемещения грузов на
небольшие расстояния. Грузоподъемность при различных вылетах стрелы
составляет 200 – 1000 кг. Привод стрелы подъема – гидравлический.

1-стрела подъема выносная,
2-механизм подъема,
3-ролики для перемещения

ПЕРЕДВИЖНОЙ КРАНДля подъема и транспортирования агрегатов и других грузов применяют передвижные краны, грузовые тележки, подъемные ручные тали

Слайд 10ГРУЗОВЫЕ ТЕЛЕЖКИ
Грузовые тележки служат для горизонтального
перемещения грузов внутри производственного

перемещения. В своей конструкции имеют гидросистему
для подъема или опускания

груза.

ГРУЗОВЫЕ ТЕЛЕЖКИГрузовые тележки служат для горизонтального перемещения грузов внутри производственного перемещения. В своей конструкции имеют гидросистему для

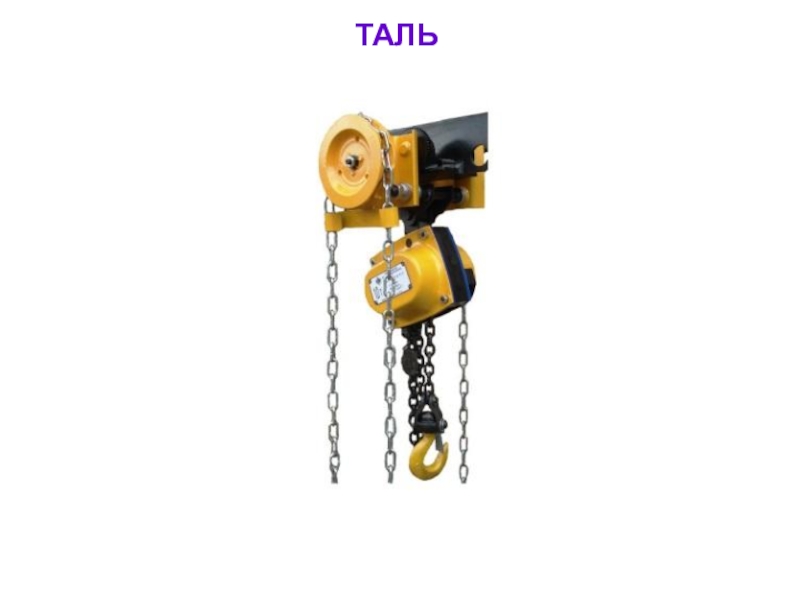

Слайд 11ТАЛЬ

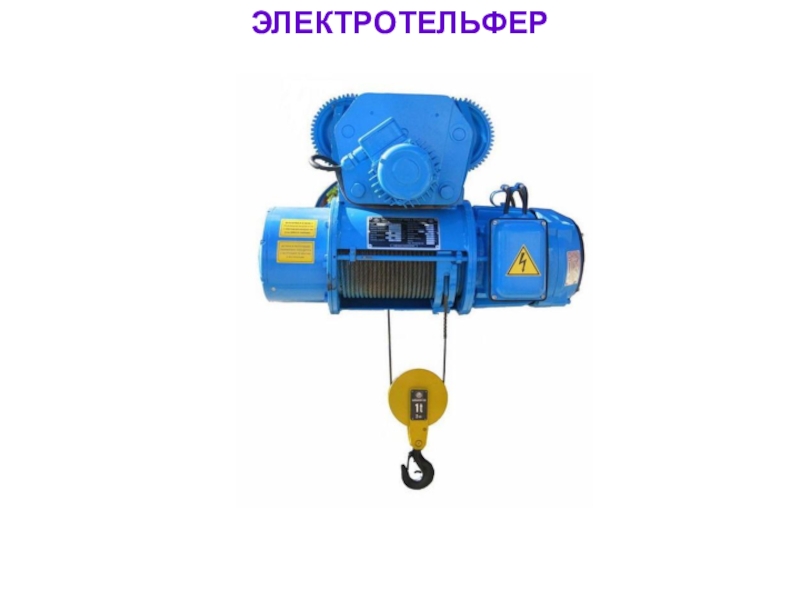

Слайд 12ЭЛЕКТРОТЕЛЬФЕР

Слайд 13КРАН БАЛКА И МОСТОВОЙ КРАН
Кран-балки, мостовые краны предназначены для
подъема грузов

свыше 1 т, применяются как правило в
крупных СТО, обслуживающих

грузовые автомобили и
автобусы, требуют больших помещений с усиленной
конструкцией здания.

КРАН БАЛКА И МОСТОВОЙ КРАНКран-балки, мостовые краны предназначены для подъема грузов свыше 1 т, применяются как правило в

Слайд 14КОНВЕЙЕРЫ ДЛЯ ПЕРЕМЕЩЕНИЯ АВТОМОБИЛЕЙ
Конвейеры для перемещения автомобилей применяют при
организации ТО

поточным методом. Современные
гаражные конвейеры обычно имеют автоматическое
управление. Пуском и

движением конвейера
управляет оператор с помощью пульта.

КОНВЕЙЕРЫ ДЛЯ ПЕРЕМЕЩЕНИЯ АВТОМОБИЛЕЙКонвейеры для перемещения автомобилей применяют приорганизации ТО поточным методом. Современныегаражные конвейеры обычно имеют автоматическое

Слайд 15СПАСИБО ЗА ВНИМАНИЕ!!!
