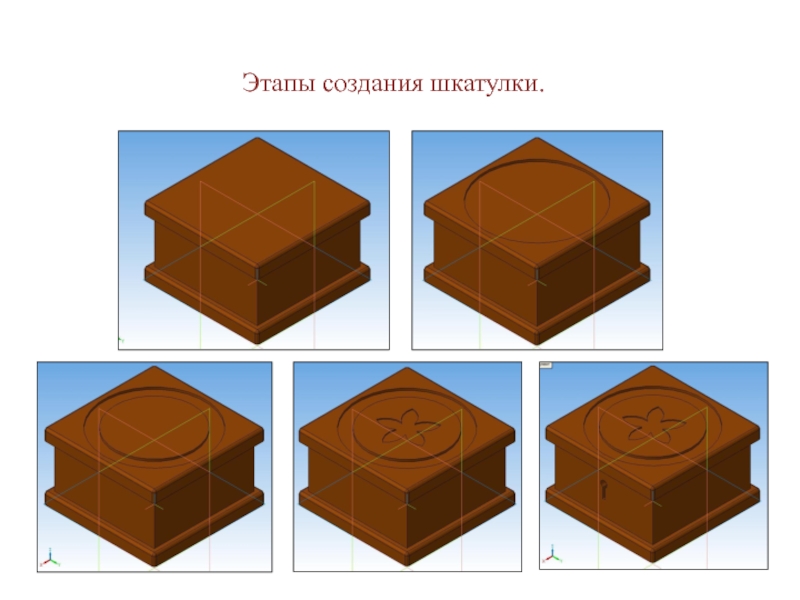

Создание модели деревянной шкатулки для украшений из орехового дерева с рельефным узором.

рельефным узором.
Автор урока: Ильин В.А.

XY, перейдем в режим эскиз, нажав
кнопку на панели текущего состояния.

и нарисуем квадрат из центра
размером 55x55. Нажмем клавишу Enter

чтобы завершить
построение. Получим квадрат.
Выйдем из режима эскиз, нажав на кнопку.

Кнопка панели геометрия

Прямоугольник
из центра

Кнопка эскиз

мм, выйдя из режима эскиз. Внизу на панели свойств выберем

выдавить на 5мм.

Операция выдавливания

создать объект. Здесь ещё можно выбрать прямое или обратное направление

и угол, т.е. из параллелепипеда сделать пирамиду, но не в нашем случае.

опять переходим в режим эскиз, и рисуем квадрат 50мм, после

чего повторяем операцию выдавливания, но уже на расстояние 20 – это средняя часть коробочки. Так же выдавливаем и верхнюю крышку.

на радиус 1мм в панели свойств этой операции.

выдавливания декоративного узора цветка на верхней крышке, а также для

вырезания отверстия под ключ. Выделим круглую плоскость на крышке и распределим 5 окружностей вдоль шестой окружности равномерно. Не забываем, что делаем это, переходя в режим эскиз.

синей окружности копируем выделенную зеленую, щелкнув в центр синей

ненужных нам участках чертежа, удаляясь, они становятся белыми. Не забываем

нажать на кнопку обновления, чтобы убрать белые удаленные уже фрагменты.

Не забываем обновлять изображение после удаления фрагментов кривых

выбираем кнопку усечь кривую

В панели редактирование

объект.

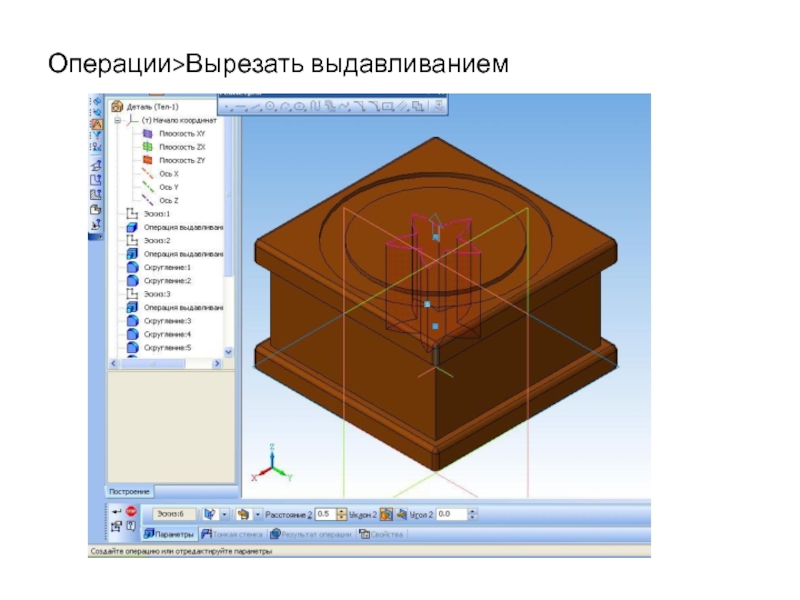

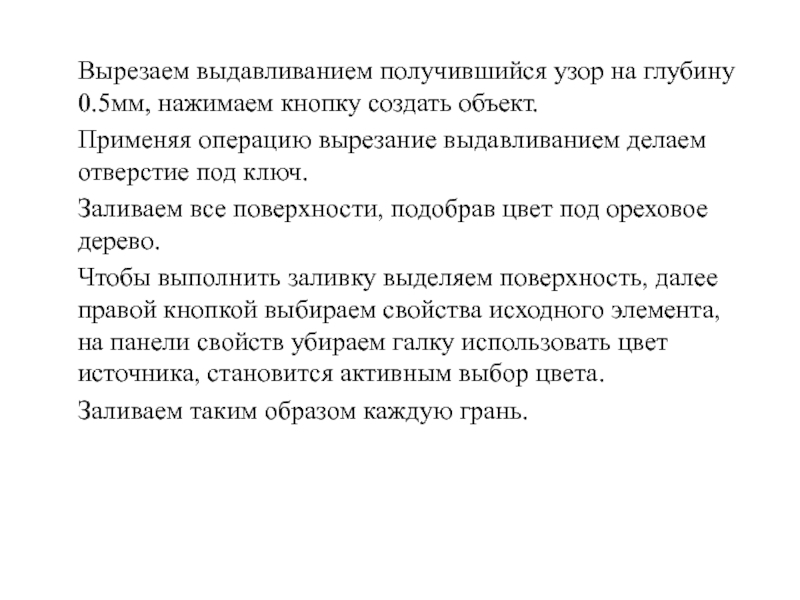

Применяя операцию вырезание выдавливанием делаем отверстие под ключ.
Заливаем все

поверхности, подобрав цвет под ореховое дерево.

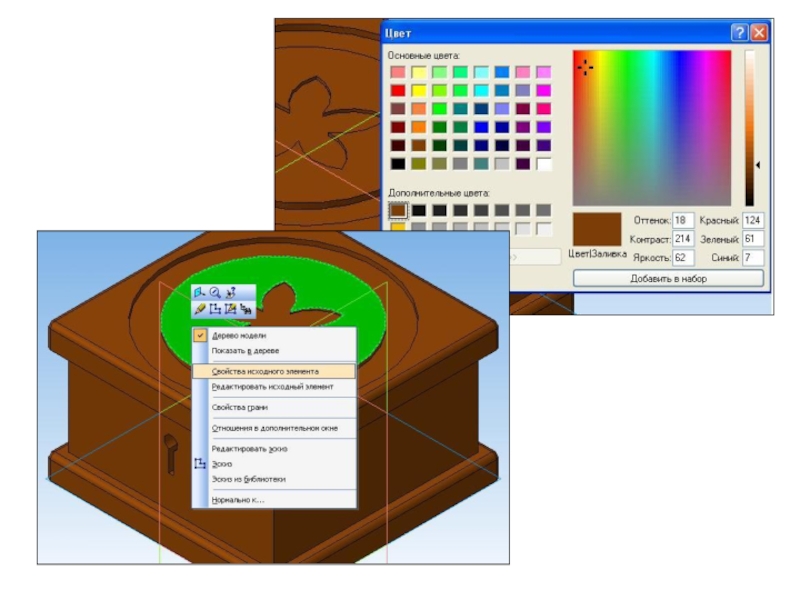

Чтобы выполнить заливку выделяем поверхность, далее правой кнопкой выбираем свойства исходного элемента, на панели свойств убираем галку использовать цвет источника, становится активным выбор цвета.
Заливаем таким образом каждую грань.
