Способы задания плоскости на эпюре
Содержание
- 1. Способы задания плоскости на эпюре
- 2. 4.1. Способы задания плоскости на эпюре1.Тремя точками,
- 3. 4. Двумя пересекающимися прямыми.3. Двумя параллельными прямыми.

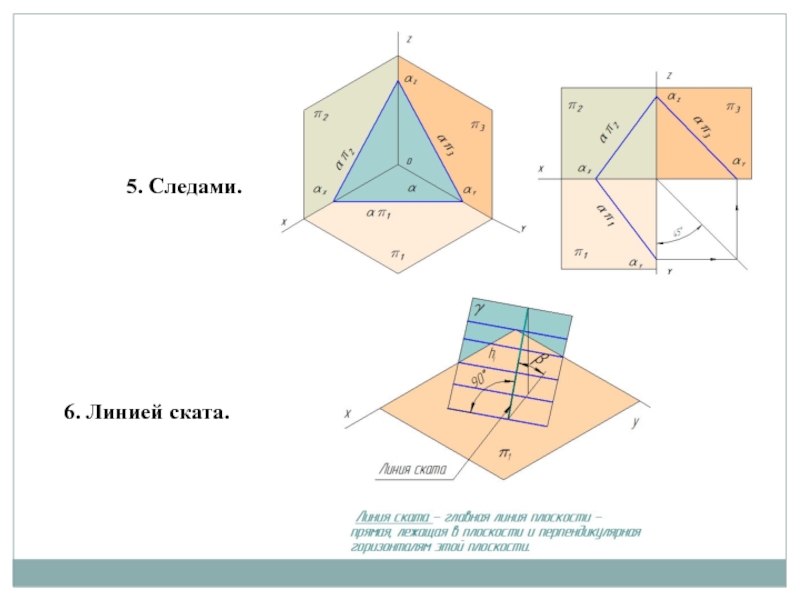

- 4. 5. Следами.6. Линией ската.
- 5. 7. Плоскость задана плоской
- 6. 4.2. Плоскости общего и частного положенияПлоскости, перпендикулярные
- 7. Фронтально-проецирующая плоскость -плоскость, перпендикулярная фронтальной плоскости проекций.
- 8. Профильно-проецирующая плоскость – плоскость, перпендикулярная профильной плоскости проекций.
- 9. Горизонтальная плоскость уровня – плоскость, параллельная горизонтальной плоскости проекций.
- 10. Фронтальная плоскость уровня – плоскость, параллельная фронтальной плоскости проекций.
- 11. Профильная плоскость уровня – плоскость, параллельная профильной плоскости проекций.
- 12. 4.3. Главные линии плоскости (горизонталь, фронталь,
- 13. 4.3.2. Фронтальная прямая (фронталь)Прямая, лежащая в плоскости
- 14. 4.3.3. Профильная прямаяПрямая, лежащая в плоскости и параллельная профильной плоскости проекций, называется профильной прямой.
- 15. 4.3.4. Линия наибольшего ската плоскостиЛиния наибольшего ската
- 16. АМ - линия наибольшего ската плоскости α

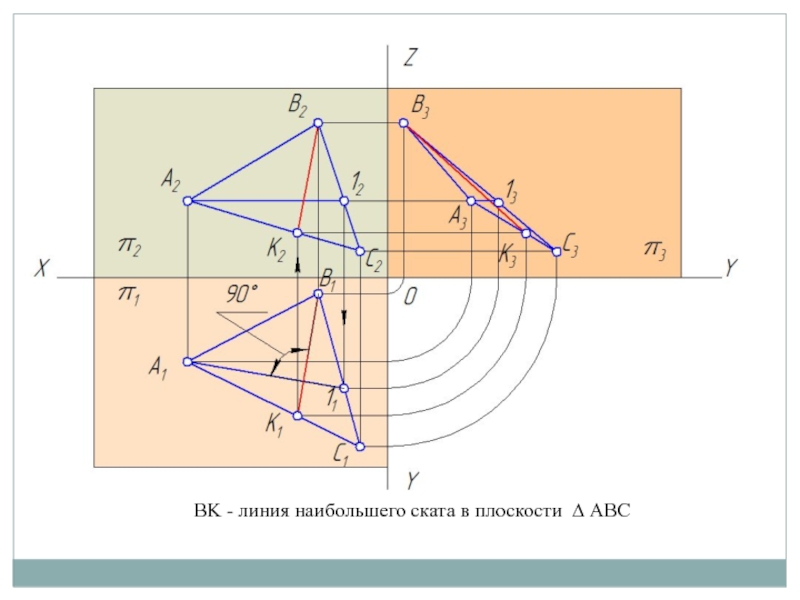

- 17. BK - линия наибольшего ската в плоскости ∆ ABC
- 18. Скачать презентанцию
4.1. Способы задания плоскости на эпюре1.Тремя точками, не лежащими на одной прямой.2. Прямой и точкой, не лежащей на этой прямой.
Слайды и текст этой презентации
Слайд 14.1.СПОСОБЫ ЗАДАНИЯ ПЛОСКОСТИ НА ЭПЮРЕ 4.2.ПЛОСКОСТИ ОБЩЕГО И ЧАСТНОГО ПОЛОЖЕНИЯ
4.3.ГЛАВНЫЕ
ЛИНИИ ПЛОСКОСТИ
Слайд 24.1. Способы задания плоскости на эпюре
1.Тремя точками,
не
лежащими
на одной прямой.
2. Прямой и точкой,
не лежащей на
этой прямой.
Плоскость на эпюре может быть задана:
Слайд 57. Плоскость задана
плоской фигурой -
треугольником АВС
(∆ АВС - плоскость
общего положения).
Слайд 64.2. Плоскости общего и частного положения
Плоскости, перпендикулярные или (и) параллельные
плоскостям проекций, называются плоскостями частного положения.
Горизонтально-проецирующая плоскость – плоскость, перпендикулярная
горизонтальной плоскости проекций.Плоскость, не перпендикулярная ни
одной из плоскостей проекций,
называется плоскостью
общего положения.
Слайд 7Фронтально-проецирующая плоскость -плоскость, перпендикулярная фронтальной плоскости проекций.

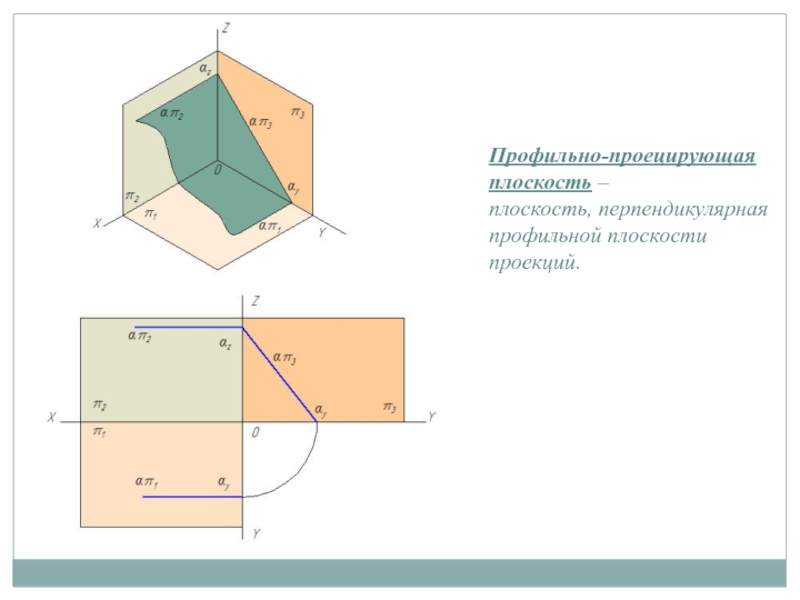

Слайд 8Профильно-проецирующая плоскость –
плоскость, перпендикулярная профильной плоскости проекций.
Слайд 124.3. Главные линии плоскости (горизонталь, фронталь, профильная прямая, линия ската) 4.3.1.
Горизонтальная прямая (горизонталь)
Прямая, лежащая в плоскости и параллельная горизонтальной плоскости
проекций, называется горизонтальной прямой или горизонталью.
Слайд 134.3.2. Фронтальная прямая (фронталь)
Прямая, лежащая в плоскости и параллельная фронтальной
плоскости проекций, называется
фронтальной прямой или фронталью.

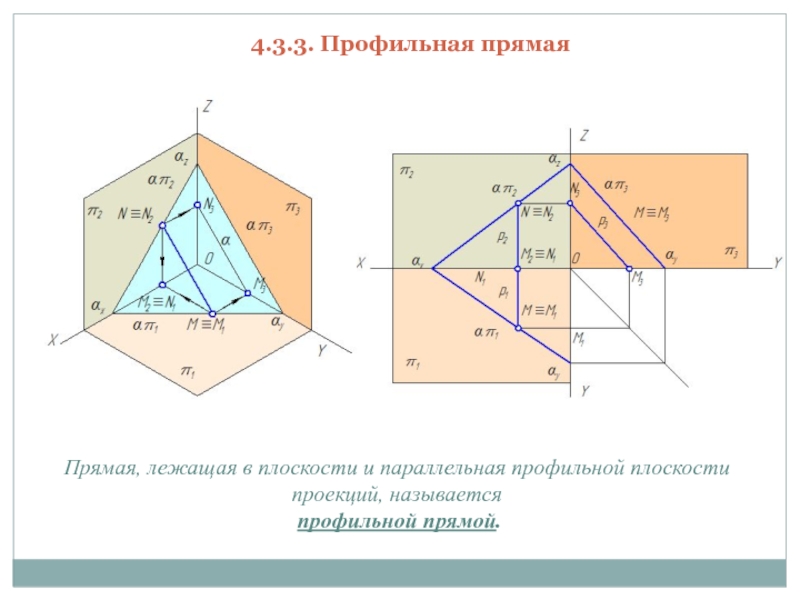

Слайд 144.3.3. Профильная прямая
Прямая, лежащая в плоскости и параллельная профильной плоскости
проекций, называется
профильной прямой.

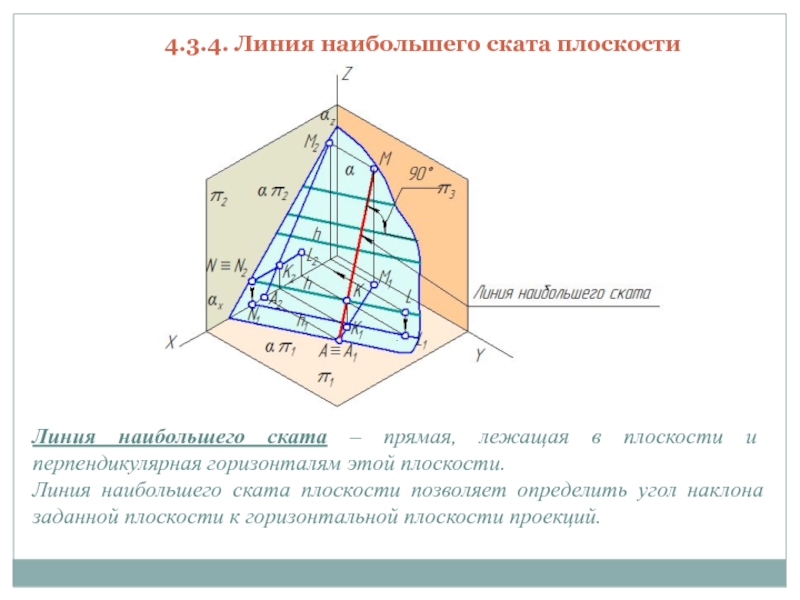

Слайд 154.3.4. Линия наибольшего ската плоскости
Линия наибольшего ската – прямая, лежащая
в плоскости и перпендикулярная горизонталям этой плоскости.
Линия наибольшего ската плоскости
позволяет определить угол наклона заданной плоскости к горизонтальной плоскости проекций.
