Средства измерений и их метрологические характеристики

их метрологические характеристики»

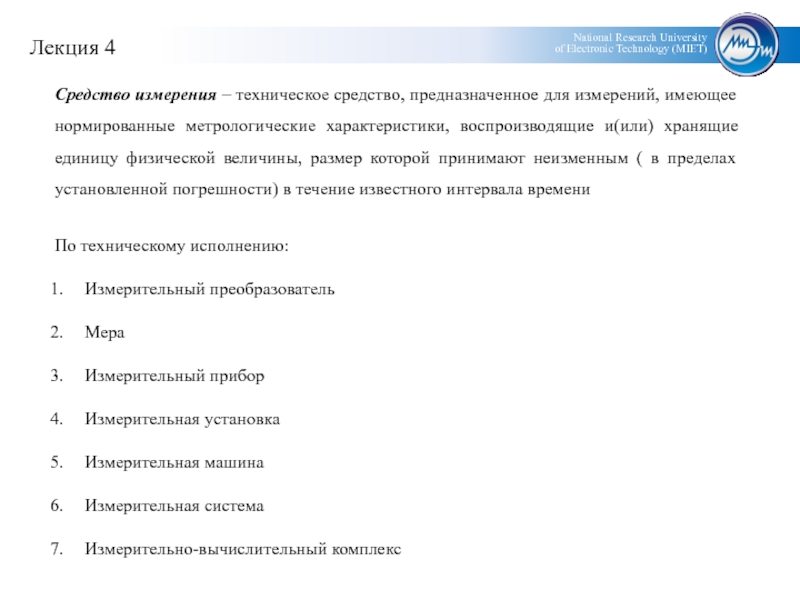

измерения – техническое средство, предназначенное для измерений, имеющее нормированные метрологические

характеристики, воспроизводящие и(или) хранящие единицу физической величины, размер которой принимают неизменным ( в пределах установленной погрешности) в течение известного интервала времени

для преобразования измеряемой величины в другую величину или измерительный сигнал,

удобный для обработки, хранения, дальнейших преобразований, индикации или передачи.

ИП

2

1

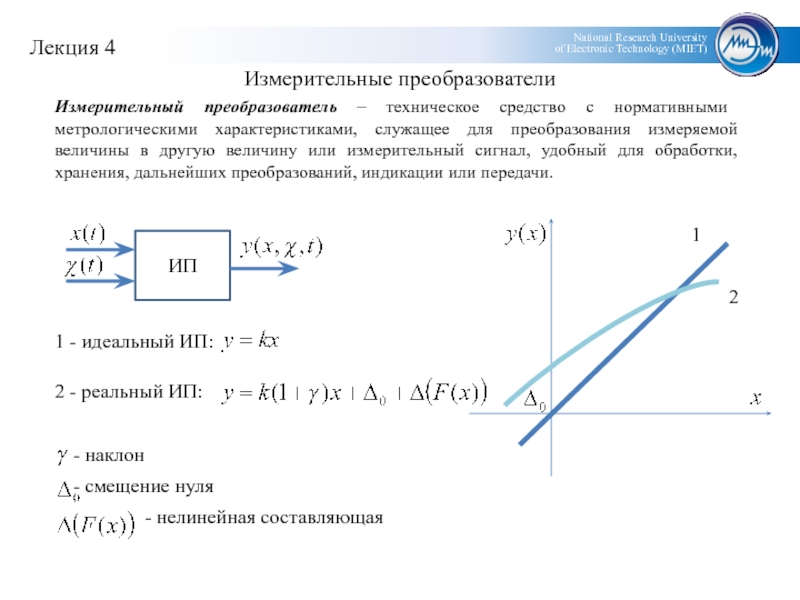

1 - идеальный ИП:

2 - реальный ИП:

наклон
смещение нуля
- нелинейная составляющая

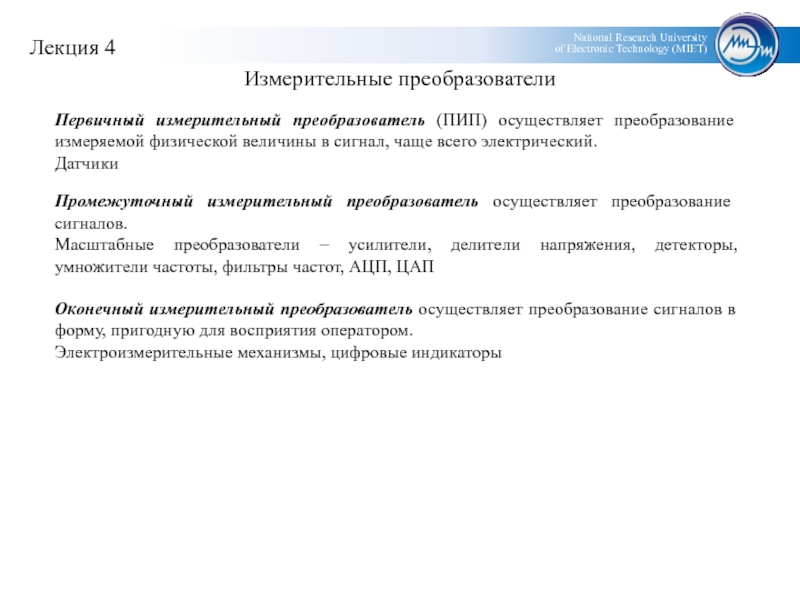

Измерительные преобразователи

в сигнал, чаще всего электрический.
Датчики
Промежуточный измерительный преобразователь осуществляет преобразование

сигналов.
Масштабные преобразователи – усилители, делители напряжения, детекторы, умножители частоты, фильтры частот, АЦП, ЦАП

Оконечный измерительный преобразователь осуществляет преобразование сигналов в форму, пригодную для восприятия оператором.
Электроизмерительные механизмы, цифровые индикаторы

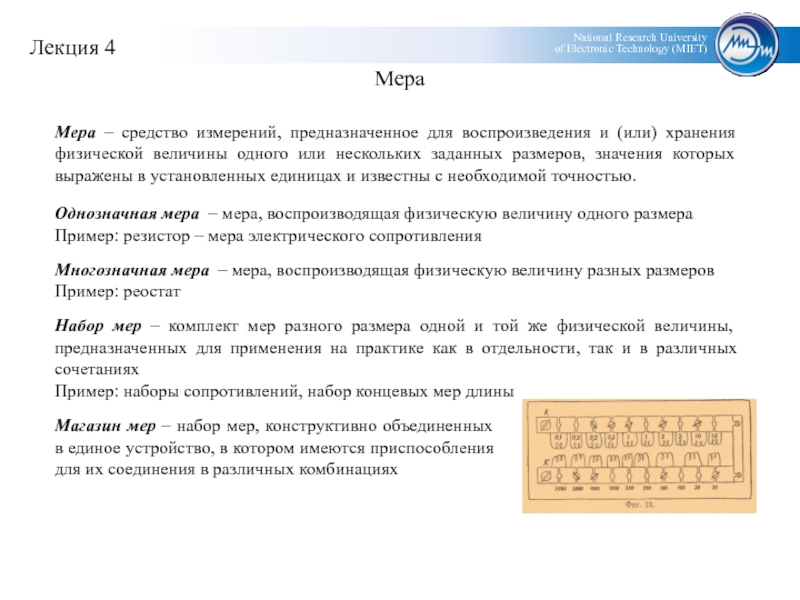

физической величины одного или нескольких заданных размеров, значения которых выражены

в установленных единицах и известны с необходимой точностью.

Однозначная мера – мера, воспроизводящая физическую величину одного размера
Пример: резистор – мера электрического сопротивления

Многозначная мера – мера, воспроизводящая физическую величину разных размеров
Пример: реостат

Набор мер – комплект мер разного размера одной и той же физической величины, предназначенных для применения на практике как в отдельности, так и в различных сочетаниях
Пример: наборы сопротивлений, набор концевых мер длины

Магазин мер – набор мер, конструктивно объединенных в единое устройство, в котором имеются приспособления для их соединения в различных комбинациях

измеряемой физической величины в установленном диапазоне

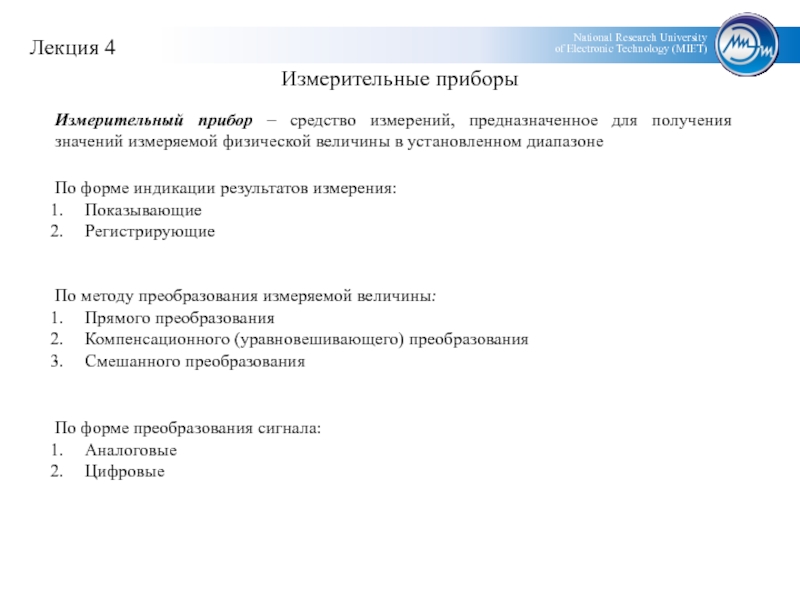

По форме индикации результатов измерения:
Показывающие
Регистрирующие

По

методу преобразования измеряемой величины:

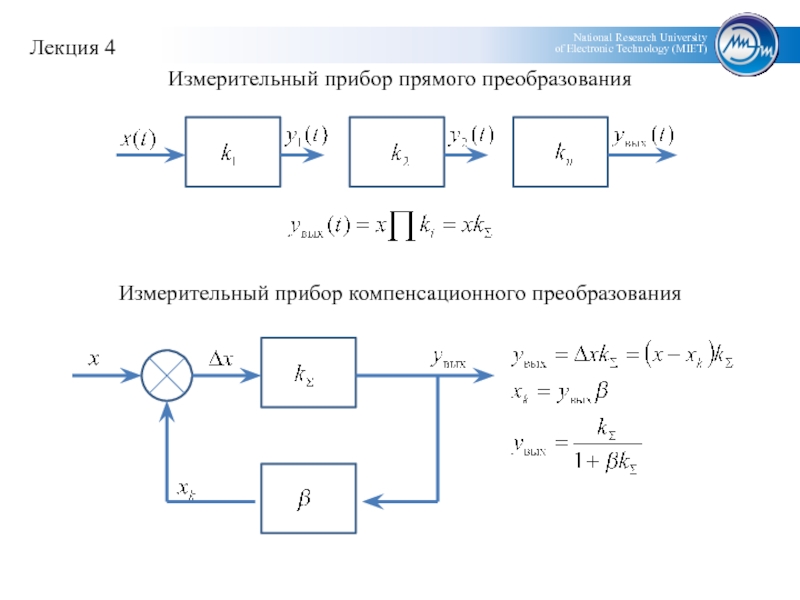

Прямого преобразования
Компенсационного (уравновешивающего) преобразования
Смешанного преобразования

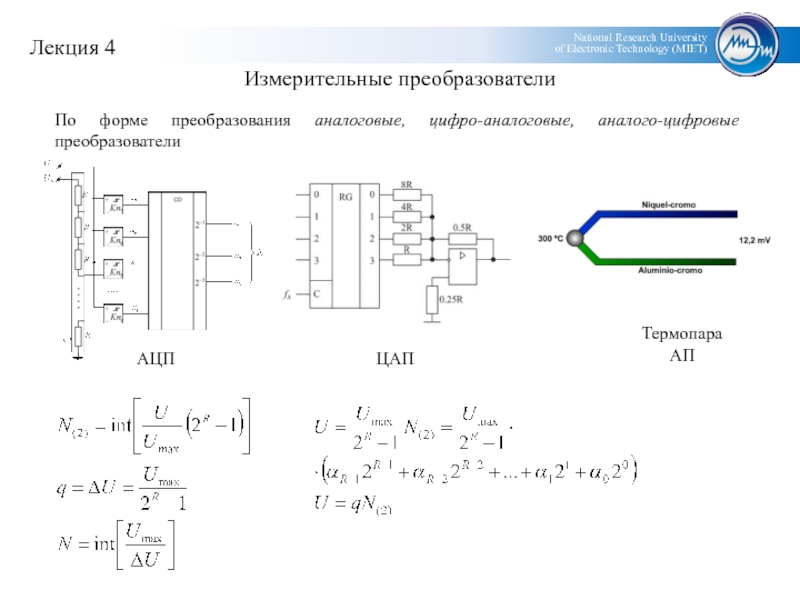

По форме преобразования сигнала:
Аналоговые
Цифровые

функцией значения измеряемой физической величины, в том числе и при

дискретизации величины во времени

ПИП

ИП

ПУ

ИМ

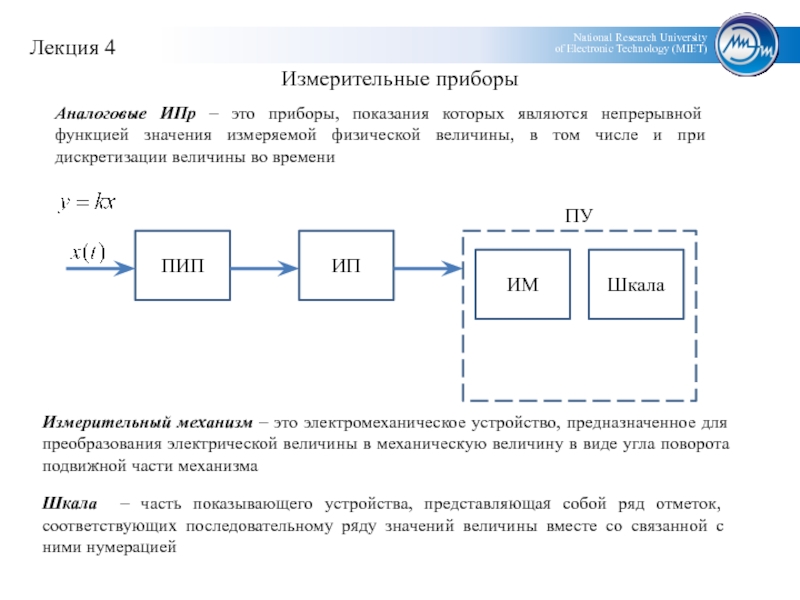

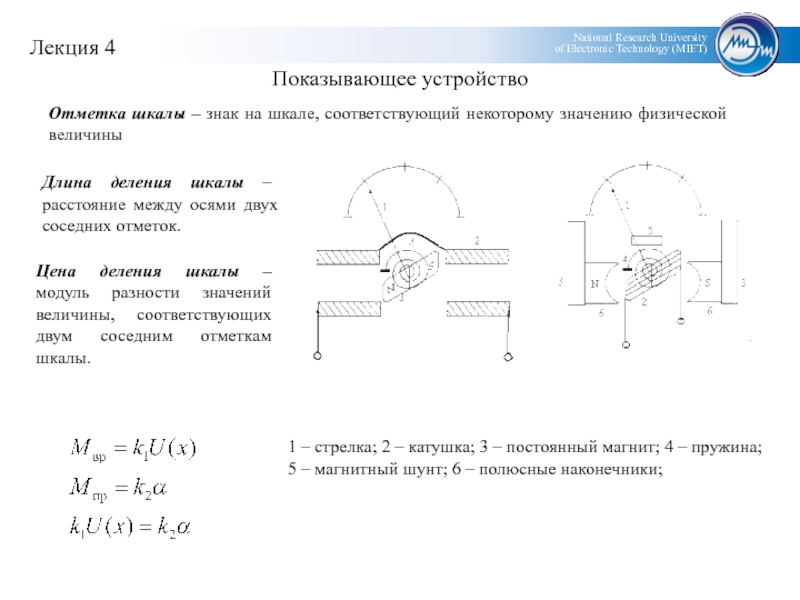

Шкала

Измерительный механизм – это электромеханическое устройство, предназначенное для преобразования электрической величины в механическую величину в виде угла поворота подвижной части механизма

Шкала – часть показывающего устройства, представляющая собой ряд отметок, соответствующих последовательному ряду значений величины вместе со связанной с ними нумерацией

физической величины
1 – стрелка; 2 – катушка; 3 – постоянный

магнит; 4 – пружина;
5 – магнитный шунт; 6 – полюсные наконечники;

Длина деления шкалы – расстояние между осями двух соседних отметок.

Цена деления шкалы – модуль разности значений величины, соответствующих двум соседним отметкам шкалы.

– преобразователь цифровых кодов
ЦИ – цифровой индикатор

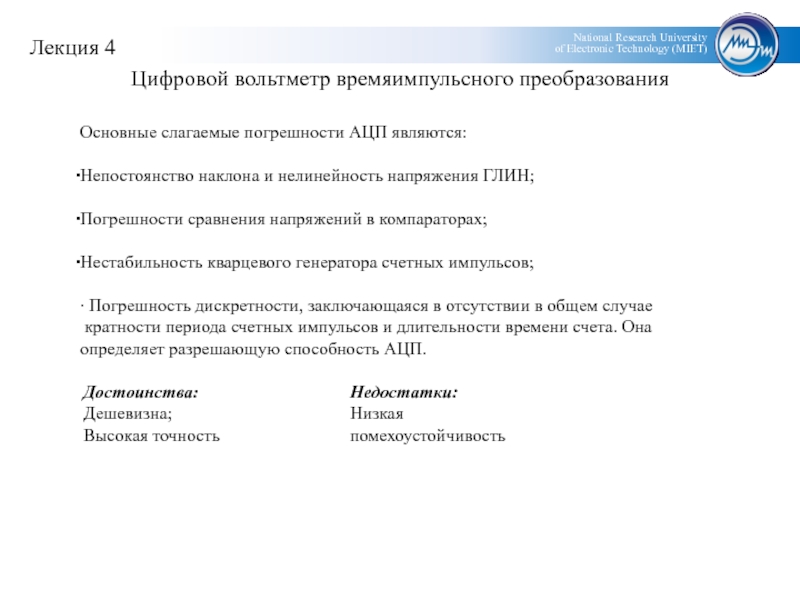

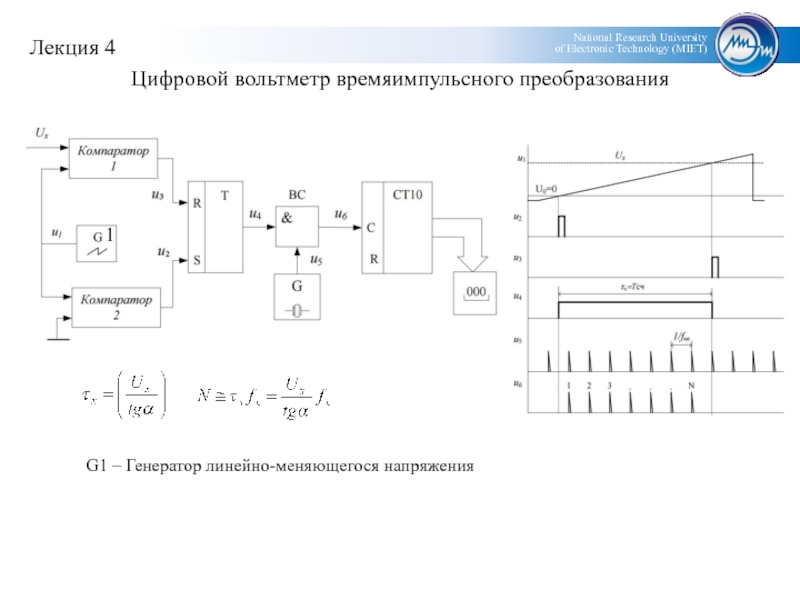

и нелинейность напряжения ГЛИН;

Погрешности сравнения напряжений в компараторах;

Нестабильность

кварцевого генератора счетных импульсов;

∙ Погрешность дискретности, заключающаяся в отсутствии в общем случае
кратности периода счетных импульсов и длительности времени счета. Она определяет разрешающую способность АЦП.

Достоинства:
Дешевизна;
Высокая точность

Недостатки:
Низкая помехоустойчивость

мер, измерительных приборов, измерительных преобразователей и других устройств, предназначенная для

измерений одной или нескольких физических величин и расположенная в одном месте.

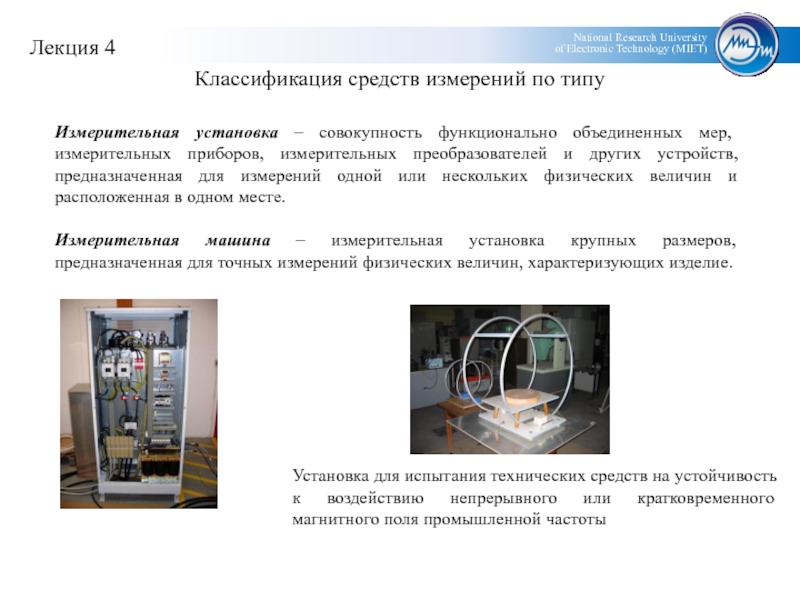

Измерительная машина – измерительная установка крупных размеров, предназначенная для точных измерений физических величин, характеризующих изделие.

Установка для испытания технических средств на устойчивость к воздействию непрерывного или кратковременного магнитного поля промышленной частоты

мер, измерительных приборов, измерительных преобразователей, ЭВМ и других технических средств,

размещенных в разных точках контролируемого объекта и т. п. с целью измерений одной или нескольких физических величин, свойственных этому объекту, и выработки измерительных сигналов в разных целях.

Делятся на:

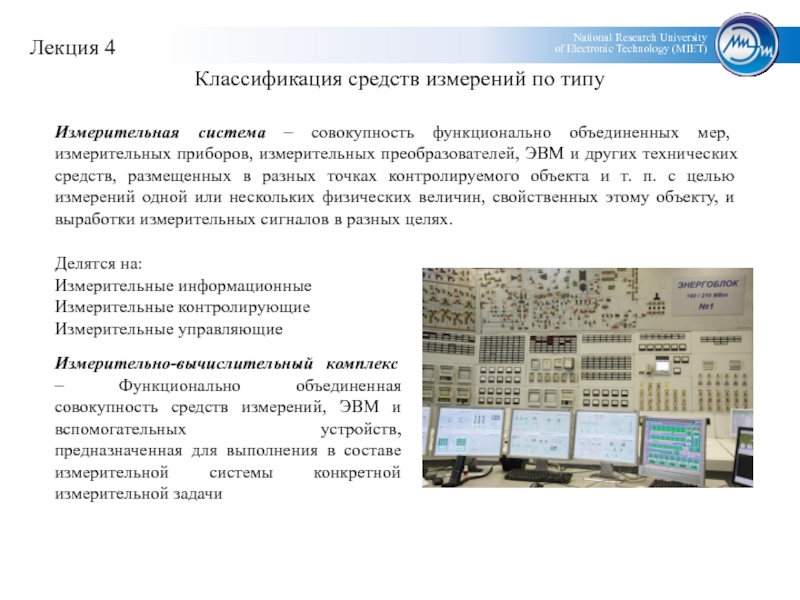

Измерительные информационные
Измерительные контролирующие
Измерительные управляющие

Измерительно-вычислительный комплекс – Функционально объединенная совокупность средств измерений, ЭВМ и вспомогательных устройств, предназначенная для выполнения в составе измерительной системы конкретной измерительной задачи

(или совокупность средств измерения), предназначенное для воспроизведения и/или хранения единицы

физической величины, изготовленной по особой спецификации и утвержденная в особом порядке в качестве эталона.

2. Образцовое средство – средство измерения, предназначенное для передачи размера единицы истинной величины нижестоящим по поверочной схеме средствам измерений.

3. Рабочее средство – средство измерения, предназначенное для измерений, не связанных с передачей размеров единиц.

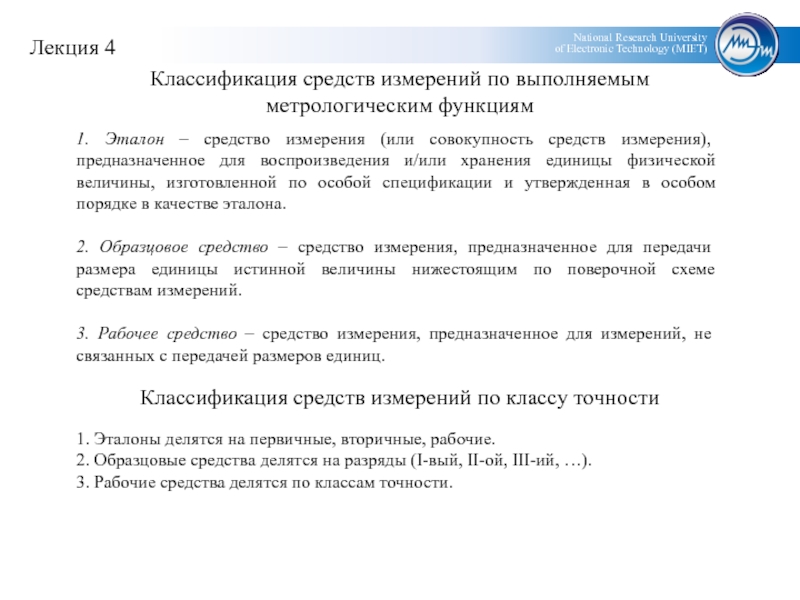

Классификация средств измерений по классу точности

1. Эталоны делятся на первичные, вторичные, рабочие.
2. Образцовые средства делятся на разряды (I-вый, II-ой, III-ий, …).
3. Рабочие средства делятся по классам точности.

функциональная зависимость между информативными параметрами выходного и входного сигналов средств

измерений.

2. Чувствительность – отношение приращения выходного сигнала средства измерений к вызвавшему это приращение изменению входного сигнала.



3. Деление шкалы – участки шкалы, на которые делят шкалу с помощью меток.

4. Постоянная прибора – величина обратная чувствительности



5. Порог чувствительности – наименьшее изменение входной величины, обнаруживаемое с помощью данного средства измерений.

нормированы допускаемые погрешности средства измерений.

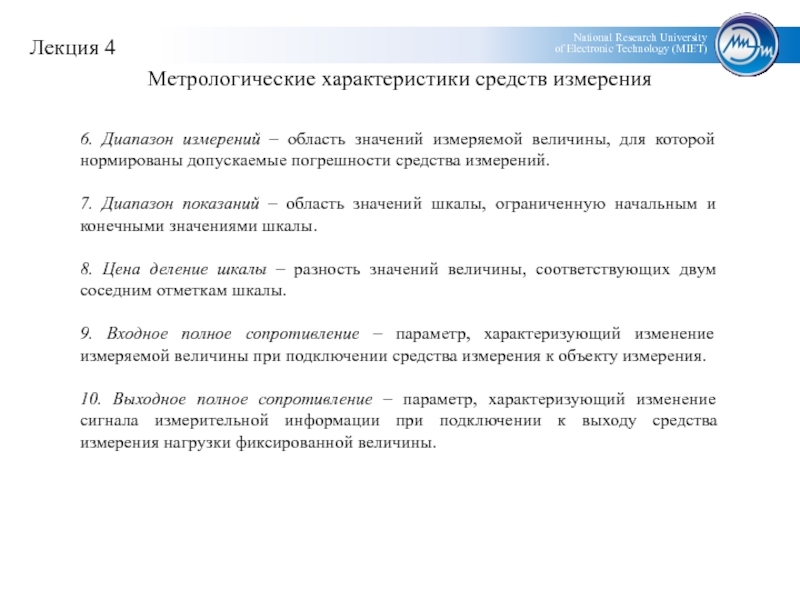

7. Диапазон показаний – область значений

шкалы, ограниченную начальным и конечными значениями шкалы.

8. Цена деление шкалы – разность значений величины, соответствующих двум соседним отметкам шкалы.

9. Входное полное сопротивление – параметр, характеризующий изменение измеряемой величины при подключении средства измерения к объекту измерения.

10. Выходное полное сопротивление – параметр, характеризующий изменение сигнала измерительной информации при подключении к выходу средства измерения нагрузки фиксированной величины.

Метрологические характеристики средств измерения

результат измерений.

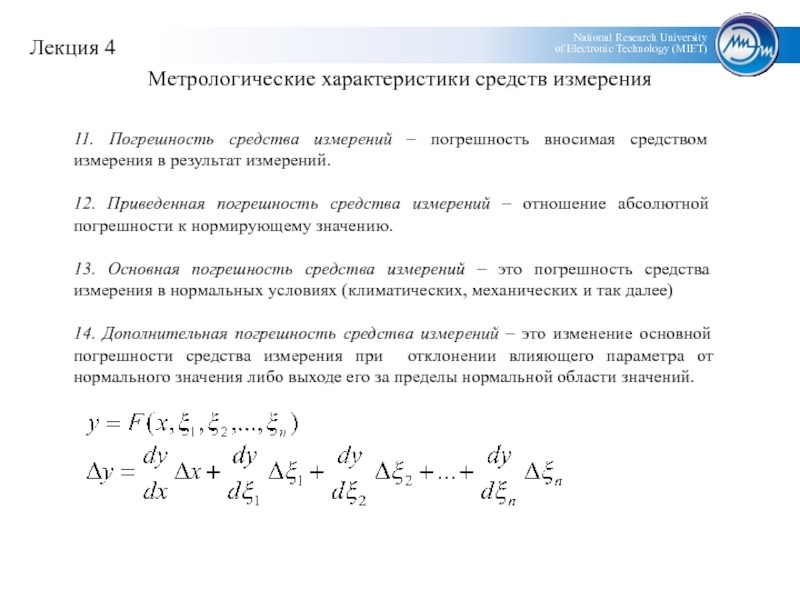

12. Приведенная погрешность средства измерений – отношение абсолютной погрешности

к нормирующему значению.

13. Основная погрешность средства измерений – это погрешность средства измерения в нормальных условиях (климатических, механических и так далее)

14. Дополнительная погрешность средства измерений – это изменение основной погрешности средства измерения при отклонении влияющего параметра от нормального значения либо выходе его за пределы нормальной области значений.

Метрологические характеристики средств измерения

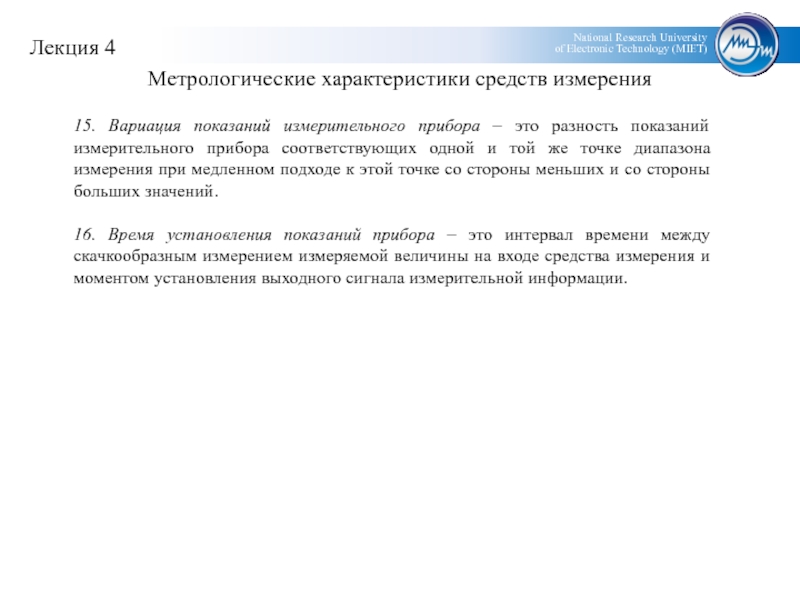

прибора соответствующих одной и той же точке диапазона измерения при

медленном подходе к этой точке со стороны меньших и со стороны больших значений.

16. Время установления показаний прибора – это интервал времени между скачкообразным измерением измеряемой величины на входе средства измерения и моментом установления выходного сигнала измерительной информации.

Метрологические характеристики средств измерения

воздействиям

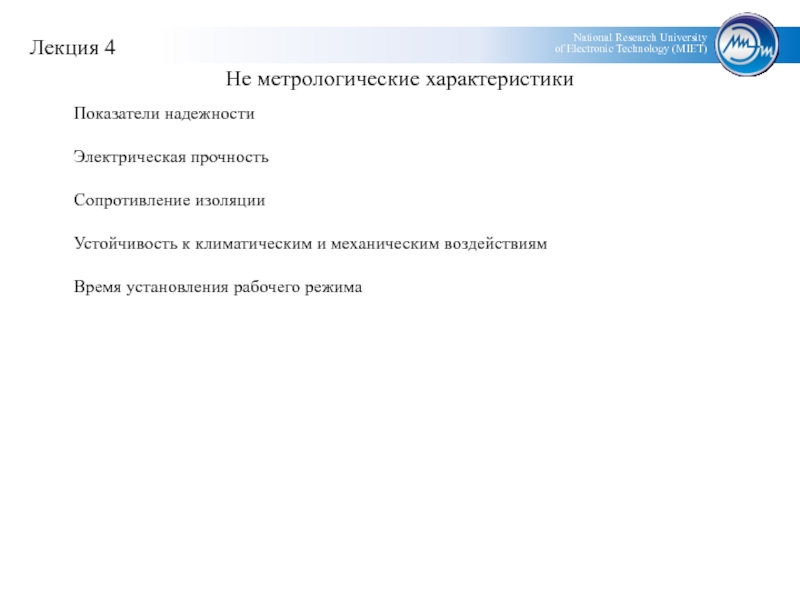

Время установления рабочего режима

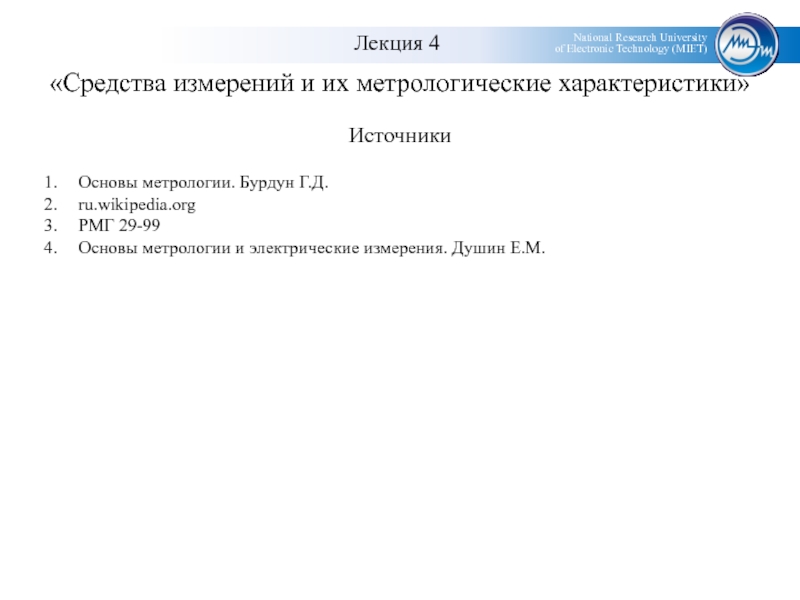

метрологии и электрические измерения. Душин Е.М.
