Разделы презентаций
- Разное
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Медицина
- Менеджмент
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, картинки для презентаций
- Экология
- Экономика
- Юриспруденция
Стеклоиономерные цементы
Содержание
- 1. Стеклоиономерные цементы
- 2. Слайд 2
- 3. Основные компоненты порошка:диоксид кремния (кварц 40%), который
- 4. Основные компоненты порошка:фторид кальция снижает прозрачность, но
- 5. Реакция твердения СИЦ протекает в три стадии:стадия
- 6. Окончательная структура отвердевшего цемента представляет собой: стеклянные
- 7. Слайд 7
- 8. По механизму твердения СИЦ (поколения)«классические - традиционные»
- 9. положительные свойства СИЦ:Химическая адгезия к тканям зуба
- 10. положительные свойства СИЦ: 2. Химическая адгезия
- 11. положительные свойства СИЦ: 5. Высокая биосовместимость,
- 12. Положительные свойства СИЦ: 7. Высокая прочность
- 13. Слайд 13
- 14. положительные свойства СИЦ: 9. Усадка СИЦ
- 15. отрицательные свойства СИЦ: Длительность «созревания»
- 16. «Классические - традиционные»Фиксирующие(лютинговые)Реставрационные (восстановительные)Быстротвердеющие
- 17. Фиксирующие(лютинговые) размер частиц порошка 25 мкмдлительное рабочее
- 18. Слайд 18
- 19. Реставрационные (восстановительные)1 подтип – «эстетические»2 подтип – «упрочненные»имеют окончание названия на -fill:
- 20. 1 подтип – «эстетические»2 подтип – «упрочненные»За счет
- 21. Слайд 21
- 22. Реставрационные (восстановительные)Размер частиц 40 мкмОни обладают высокой
- 23. Быстротвердеющие Требования к ним короткое рабочее время
- 24. Слайд 24
- 25. Аква-цементы химического отвержденияПредставлены в виде порошка, который
- 26. Слайд 26
- 27. Полимеризационная лампа
- 28. Гибридные СИЦ двойного отвержденияПоложительные свойства :менее чувствительны
- 29. Слайд 29
- 30. Гибридные СИЦ тройного отверждения 1. Световое отверждение полимерной
- 31. Гибридные СИЦ тройного отверждения 2. Химическое отверждение полимерной
- 32. Гибридные СИЦ тройного отверждения 3. «Классическая» стеклоиономерная
- 33. Слайд 33
- 34. Слайд 34
- 35. Слайд 35
- 36. Скачать презентанцию
Основные компоненты порошка:диоксид кремния (кварц 40%), который обеспечивает высокую степень прозрачности стекла, замедляет процесс схватывания, удлиняет время затвердевания и рабочее время, несколько снижает прочность отвердевшего цемента;оксид алюминия делает материал непрозрачным, но
Слайды и текст этой презентации
Слайд 1«Стеклоиономерные цементы»
Кабардино-Балкарский государственный университет
им. Х. М. Бербекова
Медицинский факультет
Кафедра ортопедической
стоматологии
Слайд 3Основные компоненты порошка:
диоксид кремния (кварц 40%), который обеспечивает высокую степень
прозрачности стекла, замедляет процесс схватывания, удлиняет время затвердевания и рабочее
время, несколько снижает прочность отвердевшего цемента;оксид алюминия делает материал непрозрачным, но повышает его прочность, кислотоустойчивость, уменьшает рабочее время и время твердения.

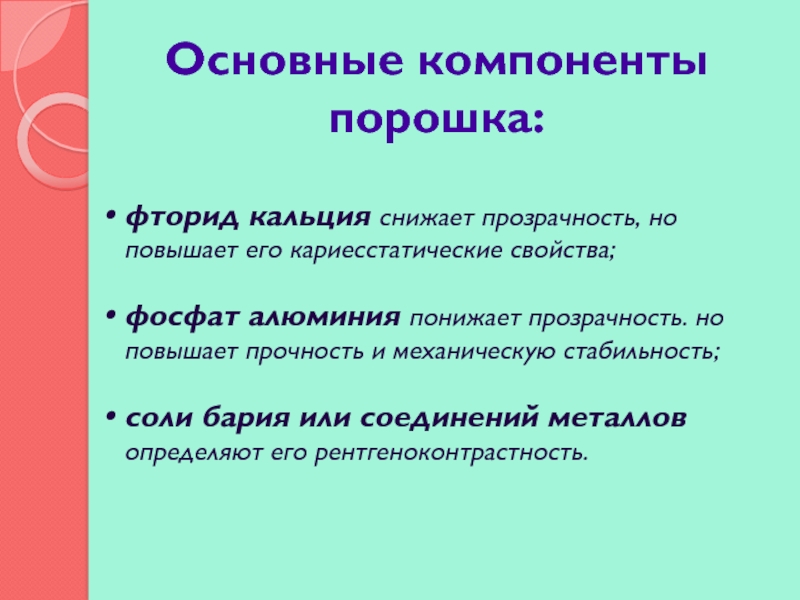

Слайд 4Основные компоненты порошка:
фторид кальция снижает прозрачность, но повышает его кариесстатические
свойства;
фосфат алюминия понижает прозрачность. но повышает прочность и механическую стабильность;
соли
бария или соединений металлов определяют его рентгеноконтрастность.
Слайд 5Реакция твердения СИЦ протекает в три стадии:
стадия ионообразования
(стадия растворения);
2.
фаза первичного гелеобразования
(твердения);
3. стадия окончательного твердения.

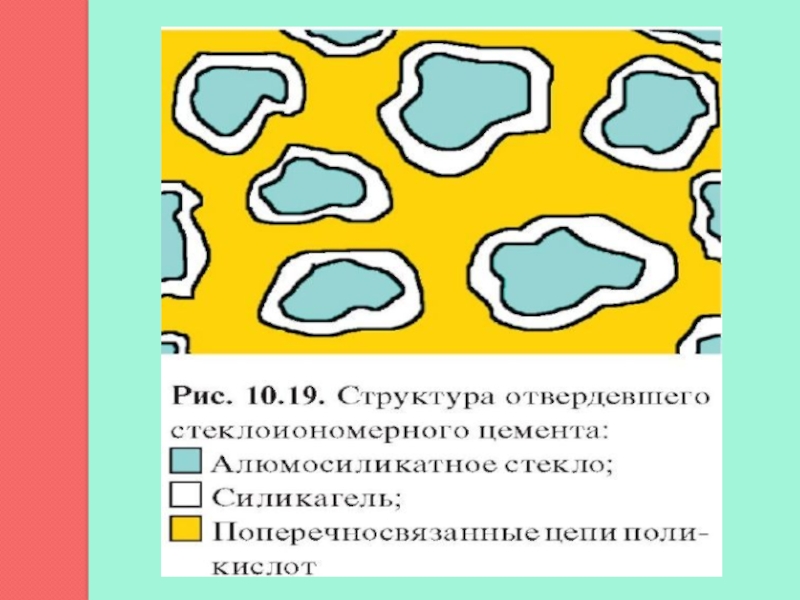

Слайд 6Окончательная структура отвердевшего цемента представляет собой:
стеклянные частицы,
каждая из
которых окружена силикагелем, расположенных в матриксе, состоящем из поперечно связанных
молекул поликислот с содержащимися нерастворимыми солями фтора и фосфатов.
Слайд 8По механизму твердения СИЦ
(поколения)
«классические - традиционные» двухкомпонентные СИЦ химического отверждения
(порошок / жидкость);
двухкомпонентные аква-цементы химического отверждения (порошок / вода);
гибридные СИЦ
двойного отверждения;гибридные СИЦ тройного отверждения;
полимерные однокомпонентные светоотверждаемые материалы с стеклоиономерным наполнителем.
Слайд 9положительные свойства СИЦ:
Химическая адгезия к тканям зуба – происходит за
счет хелатного соединения карбоксильных групп полимерной молекулы кислоты с кальцием
твердых тканей зуба.Кроме того на заключительной стадии твердения происходит небольшое увеличение объема материала, что обеспечивает более плотное краевое прилегание.
Не требуется кислотное протравливание и абсолютная сухость поверхности. Сила адгезии мала и составляет всего 8-12 Мпа.
Слайд 10
положительные свойства СИЦ:
2. Химическая адгезия к большинству материалов (цементу, композитам,
металлам, материалам, содержащим эвгенол).
3. Кариесстатический и бактериостатический эффект основан на
выделении фтора во время и после застывания цемента и образования на границе между материалом пломбы и тканями зуба слоя фторапатитов. Эффект продолжается до 6–12 месяцев.4. Обладают «батарейным» эффектом – способны адсорбировать ионы фтора из зубных паст и при закислении среды выделяют его в окружающие ткани
Слайд 11
положительные свойства СИЦ:
5. Высокая биосовместимость, нетоксичность и отсутствие раздражающего действия
на пульпу определяют использование СИЦ в качестве изолирующих прокладок.
6. Близость
коэффициента термического расширения к таковому в эмали и дентине предотвращает растрескивание материала и нарушение краевого прилегания при изменениях температуры в полости рта.
Слайд 12
Положительные свойства СИЦ:
7. Высокая прочность на сжатие позволяет использовать СИЦ
в качестве основы под композиционные материалы при использовании методики пломбирования
«сэндвич».8. Низкий модуль эластичности (способность к пластическим деформациям) позволяет использовать СИЦ при пломбировании полостей 5 класса.
Слайд 14
положительные свойства СИЦ:
9. Усадка СИЦ составляет всего 1,0-3,6%, что меньше
чем у фотокомпозиционных материалов на 40%.
10. Простота применения.
Слайд 15
отрицательные свойства СИЦ:
Длительность «созревания» цементной массы (первичное твердение 3-6
минут, тогда как окончательное – 24 часа).
Низкая прочность к стиранию.
Недостаточная
устойчивость к раскалыванию.Меньшая эстетичность в сравнении с композитами.
Высокая чувствительность к влаге на начальной стадии отверждения и к высушиванию в стадии стабильного затвердевания.
Меньшее удобство в работе по сравнению с рядом других материалов.
Слайд 16«Классические - традиционные»
Фиксирующие
(лютинговые)
Реставрационные
(восстановительные)
Быстротвердеющие

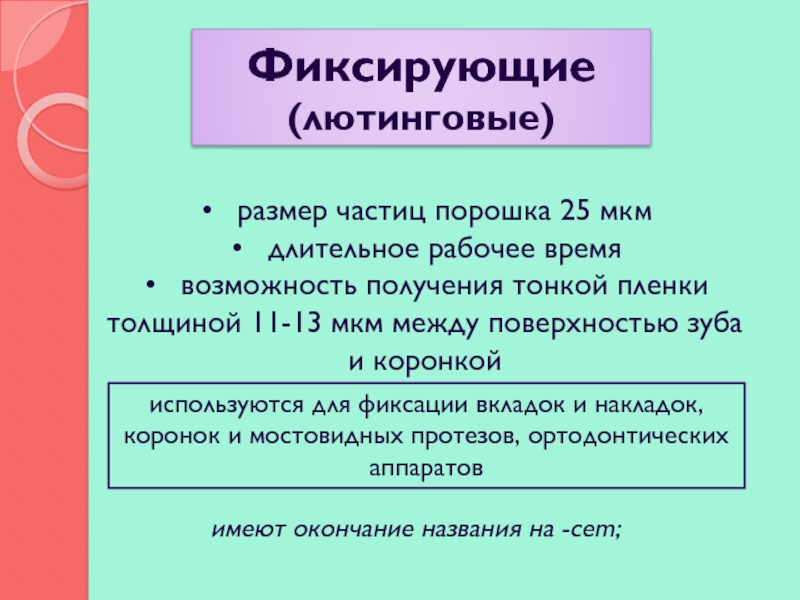

Слайд 17Фиксирующие
(лютинговые)
размер частиц порошка 25 мкм
длительное рабочее время
возможность получения тонкой
пленки
толщиной 11-13 мкм между поверхностью зуба и коронкой
используются для
фиксации вкладок и накладок, коронок и мостовидных протезов, ортодонтических аппаратовимеют окончание названия на -cem;
Слайд 19Реставрационные
(восстановительные)
1 подтип –
«эстетические»
2 подтип –
«упрочненные»
имеют окончание названия на
-fill:
Слайд 201 подтип – «эстетические»
2 подтип – «упрочненные»
За счет увеличения оксида кремния
улучшаются эстетические свойства, но снижается прочность и удлиняется время твердения,
повышается чувствительность к влаге.В порошок вводятся специальные волокна, металлические добавки.
Эти материалы уступают по эстетическим свойствам материалам 1 подтипа, но обладают большей прочностью и более высокой скоростью затвердения с ранней устойчивостью к влаге.

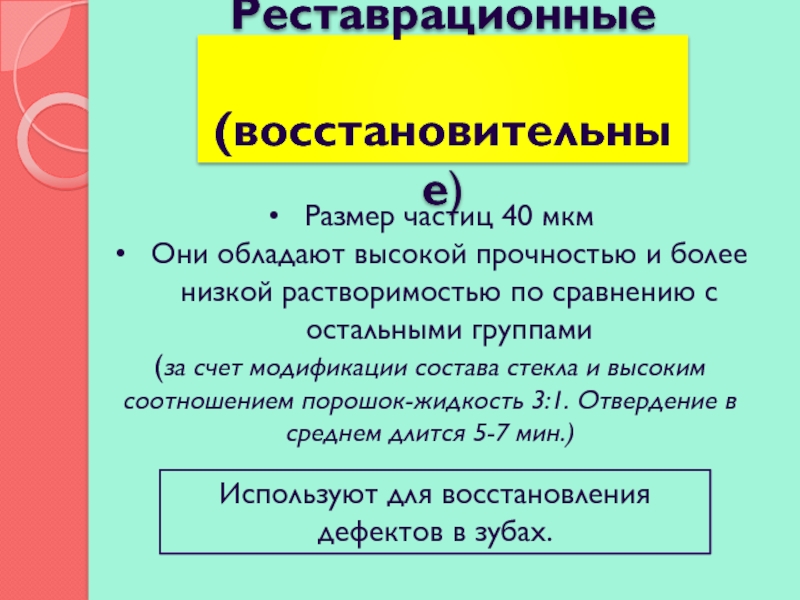

Слайд 22Реставрационные
(восстановительные)
Размер частиц 40 мкм
Они обладают высокой прочностью и более
низкой растворимостью по сравнению с остальными группами
(за счет модификации
состава стекла и высоким соотношением порошок-жидкость 3:1. Отвердение в среднем длится 5-7 мин.)Используют для восстановления дефектов в зубах.
Слайд 23Быстротвердеющие
Требования к ним короткое рабочее время и время твердения,
рентгенконтрастность
для прокладок (размер частиц 5 мкм), имеют окончание названия на
-bondфиссурные герметики
Слайд 25Аква-цементы химического отверждения
Представлены в виде порошка, который содержит фторалюмосиликатное стекло
с добавлением высушенной при низкой температуре и превращенной в порошок
поликислоты.Замешиваются на дистиллированной воде.
Они имеют два механизма отверждения:
Под влиянием света фотополимеризатора происходит «быстрая» реакция полимеризации полимерной матрицы, что создает плотный каркас на начальном этапе твердения.
2. Сразу после смешивания порошка и жидкости начинается типичная реакция СИЦ, длящаяся до 24 часов.
Слайд 28Гибридные СИЦ двойного отверждения
Положительные свойства :
менее чувствительны к влаге и
дегидратации;
обладают улучшенными прочностными характеристиками по сравнению с «традиционными»;
твердеют без образования
микротрещин;имеют повышенную силу сцепления с тканями зуба.
Отрицательные свойства :
полимерная матрица твердеет только под влиянием света фотополимеризатора;
прочностные характеристики и цветовая гамма хуже, чем у фотокомпозитов..
Слайд 30Гибридные СИЦ тройного отверждения
1. Световое отверждение полимерной матрицы происходит непосредственно
во время светооблучения.
Это позволяет уже в процессе наложения пломбы
добиться высокой прочности, обеспечивает удобство в использовании, снижает возможность загрязнения;
Слайд 31Гибридные СИЦ тройного отверждения
2. Химическое отверждение полимерной матрицы обеспечивается содержанием
в порошке микрокапсул с патентованной каталитической системой.
При смешивании порошка
с жидкостью капсулы разрушаются, и происходит активация катализатора. Наличие механизма химического отверждения полимерной матрицы материала обеспечивает гарантированное полноценное отверждение всех участков пломбы даже без светооблучения.
Таким образом, отпадает необходимость послойного наложения материала.
Слайд 32Гибридные СИЦ тройного отверждения
3. «Классическая» стеклоиономерная реакция отверждения, характерная
для всех стеклоиономеров, длится в течение суток и происходит внутри
прочного полимерного «каркаса».Стеклоиономерная реакция обеспечивает «Витримеру» химическую адгезию к твердым тканям зуба, биосовместимость, пролонгированное выделение фтора, а следовательно, высокое качество реставрации и уменьшение вероятности развития «рецидивного» кариеса.
