Строение глаза. Влияние свойств зрения на точность измерений. Продольное наведение Поперечное наведение.
Содержание
- 1. Строение глаза. Влияние свойств зрения на точность измерений. Продольное наведение Поперечное наведение.
- 2. Темы лекцииСтроение глаза. Влияние свойств зрения на точность измерений. Продольное наведениеПоперечное наведение.
- 3. Строение глаза
- 4. Роговица, передняя камера, хрусталик, стекловидное тело образуют объектив, формирующий изображение объектов на сетчатке.F’ приблизительно 22-25 мм
- 5. Аккомодация- свойство глаза рассматривать предметы на различных
- 6. Глубина резкого изображения (острота аккомодации)При дневном освещении - +-0,3 диоптрииОпределяется кружком рассеяния
- 7. Адаптация к яркостиДва механизма:Дневное и ночное зрение;Изменение
- 8. Разрешающая способность глазаМаксимум – в центре поля зрения, при нормальном освещении, зелёный цвет.1 угловая минута.
- 9. Пороговая контрастностьГлаз различает отдельные объекты, если разница в контрасте 1-2%.
- 10. Угол обзораУ неподвижного глаза – всего 4
- 11. Бинокулярное зрениОбъемное! Человек может оценивать параллакс объектов
- 12. Поперечное наведениеОсновное для оптических приборов! Совмещение маркера с делением на шкалеСовмещение перекрестия с объектом

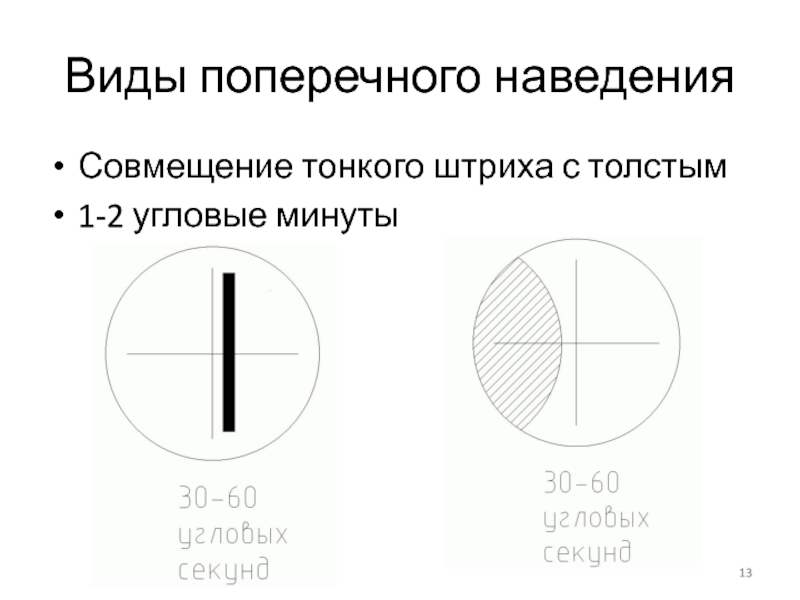

- 13. Виды поперечного наведенияСовмещение тонкого штриха с толстым1-2 угловые минуты
- 14. Совмещение двух тонких штрихов, нониусная установка
- 15. Биссекторная установка – симметричное совмещение
- 16. Так происходит потому, что мозг лучше обращает
- 17. Глаз может оценивать и отношение интервалов.Принимается, что
- 18. Продольное наведениеОценка «ближе-дальше»Если наблюдаем двумя глазами –
- 19. Для микроскопа – чем меньше фокусное расстояние
- 20. Апертурный угол в данном случае - это
- 21. Для зрительной трубы с относительным отверстием объектива
- 22. Приборы, в которых применяются данные виды наведенийСовмещение

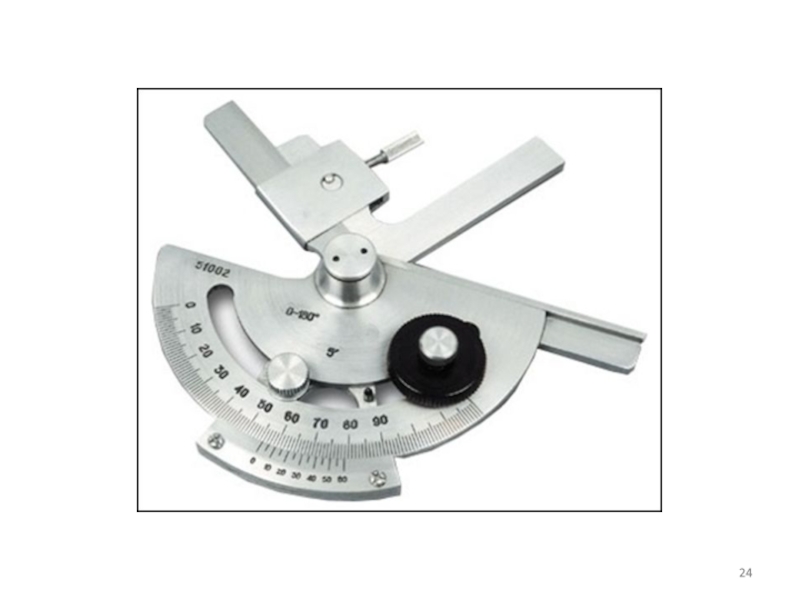

- 23. Пример нониусного наведения – штангенциркуль, угломер
- 24. Слайд 24
- 25. Пример биссекторного наведения – окуляр-микрометр
- 26. Спиральный микрометр
- 27. Отсчетное устройство микроскопа УИМ
- 28. Продольное наведениеИзмерение рабочих отрезков объектива
- 29. Скачать презентанцию
Темы лекцииСтроение глаза. Влияние свойств зрения на точность измерений. Продольное наведениеПоперечное наведение.
Слайды и текст этой презентации
Слайд 2Темы лекции
Строение глаза.
Влияние свойств зрения на точность измерений.
Продольное
наведение
Слайд 4
Роговица, передняя камера, хрусталик, стекловидное тело образуют объектив, формирующий изображение
объектов на сетчатке.
F’ приблизительно 22-25 мм
Слайд 5Аккомодация
- свойство глаза рассматривать предметы на различных расстояниях.
Обеспечивается сжатием хрусталика
специальными мышцами.
Типично от бесконечности (0 диоптрий) до 250 мм (4
диоптрии).250 мм принимают при конструировании приборов как расстояние наилучшего видения.
У детей до 70-50 мм (14-20 диоптрий), с возрастом хрусталик снижает упругость.
Слайд 6Глубина резкого изображения (острота аккомодации)
При дневном освещении - +-0,3 диоптрии
Определяется
кружком рассеяния
Слайд 7Адаптация к яркости
Два механизма:
Дневное и ночное зрение;
Изменение размера зрачка (диафрагмы)
От
1-2 до 7-8 мм.
При определенных условиях (выдерживать в темноте) чувствительность
до нескольких фотонов или от 10-9 лкНормальное освещение – 50-250 лк.
40-60 минут для адаптации
Слайд 8Разрешающая способность глаза
Максимум – в центре поля зрения, при нормальном
освещении, зелёный цвет.
1 угловая минута.
Слайд 10Угол обзора
У неподвижного глаза – всего 4 градуса или 17
мм на 0,25 м
У подвижного – 150 градусов по горизонтали,
120 по вертикали
Слайд 11Бинокулярное зрени
Объемное! Человек может оценивать параллакс объектов (разность расстояний по
разности углов)
Минимальный угол (разрешение стереоскопического зрения) 10 секунд
Зависит от тренировки
Слайд 12Поперечное наведение
Основное для оптических приборов!
Совмещение маркера с делением на
шкале
Совмещение перекрестия с объектом
Слайд 16
Так происходит потому, что мозг лучше обращает внимание на нарушение
симметричности, чем на совмещение линий
Большинство приборов используют биссекторное наведение (сдвоенные
штрихи)При наведении по биссекторному способу отношение ширины штриха к расстоянию между нитями биссектора должно быть 0,5—0,9.
Слайд 17
Глаз может оценивать и отношение интервалов.
Принимается, что человек может на
глаз делить интервал на 10-20 частей.
Наилучшее расстояние – 1,5-2 мм
между делениямиЗависит от тренировки!

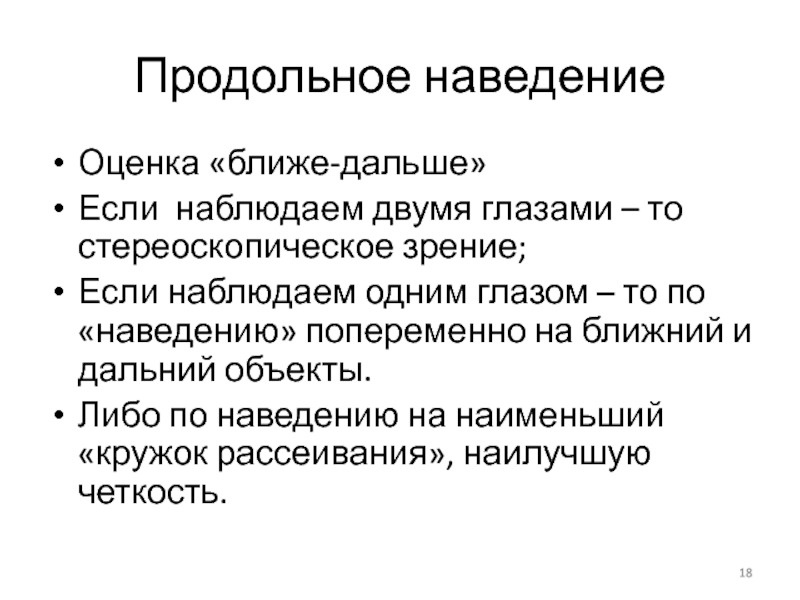

Слайд 18Продольное наведение
Оценка «ближе-дальше»
Если наблюдаем двумя глазами – то стереоскопическое зрение;
Если
наблюдаем одним глазом – то по «наведению» попеременно на ближний
и дальний объекты.Либо по наведению на наименьший «кружок рассеивания», наилучшую четкость.

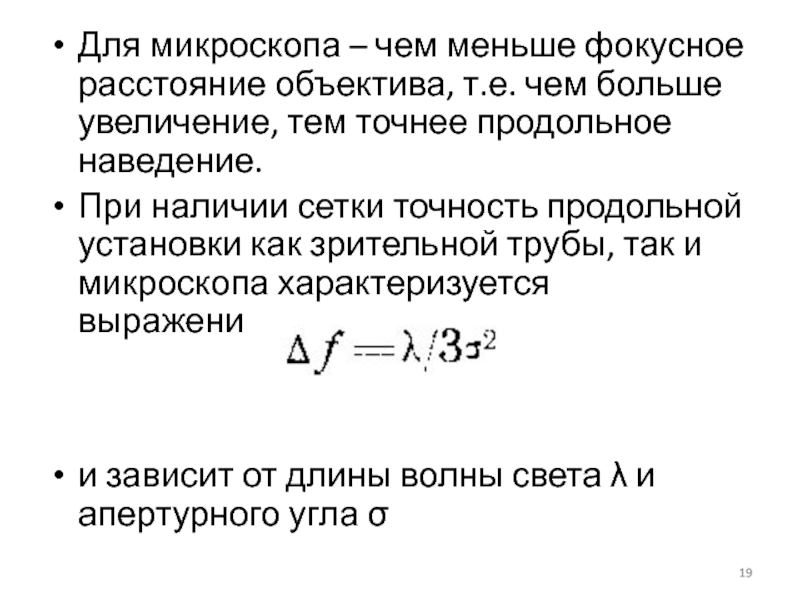

Слайд 19
Для микроскопа – чем меньше фокусное расстояние объектива, т.е. чем
больше увеличение, тем точнее продольное наведение.
При наличии сетки точность продольной
установки как зрительной трубы, так и микроскопа характеризуется выражениеми зависит от длины волны света λ и апертурного угла σ
Слайд 20
Апертурный угол в данном случае -
это угол, под которым
лучи входят в объектив микроскопа
или окуляр зрительной трубы
tg σ
= D/2f’f‘ – фокусное расстояние, D - диаметр объектива
Слайд 21
Для зрительной трубы с относительным отверстием объектива 1 : 10
при λ = 0,55 мкм точность фокусировки Δf = 0,08
мм, для микроскопа с числовой апертурой 0,2 Δf = 0,005 мм.
Слайд 22Приборы, в которых применяются данные виды наведений
Совмещение тонкого штриха с
толстым или тонкого штриха с краем объекта – практически во
всех случаях измерения линейных размеров или наведения на точку.
