Слайд 1
Строительное черчение 9 класс
Душкина Ирина Александровна
МОУ г.Горловки «Школа№ 35»

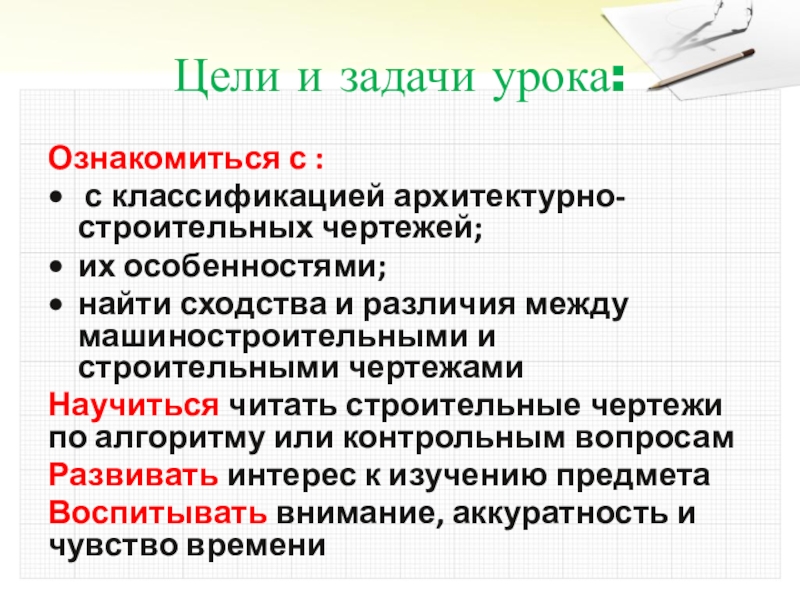

Слайд 2Цели и задачи урока:
Ознакомиться с :
с классификацией архитектурно-строительных чертежей;
их
особенностями;
найти сходства и различия между машиностроительными и строительными чертежами
Научиться читать
строительные чертежи по алгоритму или контрольным вопросам
Развивать интерес к изучению предмета
Воспитывать внимание, аккуратность и чувство времени
Слайд 5Запишите тему урока. Разделите лист пополам и заполните таблицу, сравнивая
чертежи на следующем слайде. Сходство и отличия чертежей

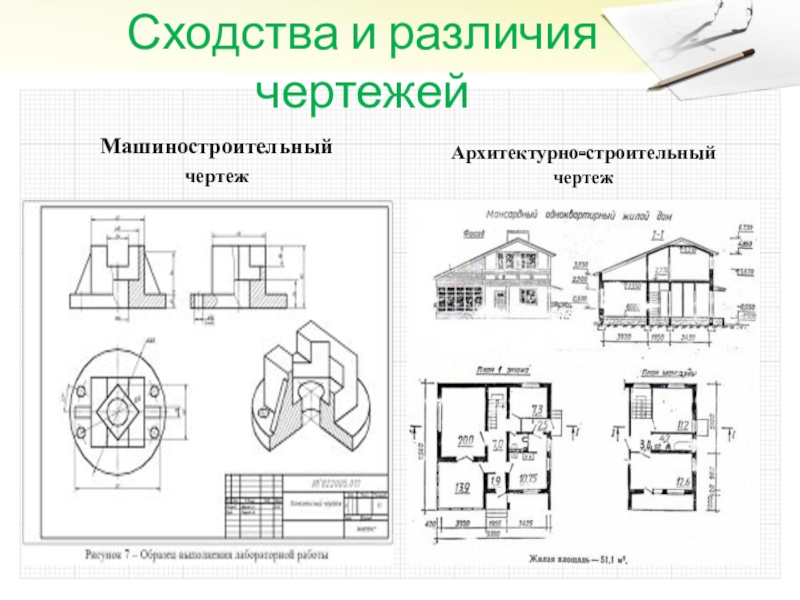

Слайд 6Сходства и различия чертежей
Машиностроительный
чертеж
Архитектурно-строительный
чертеж

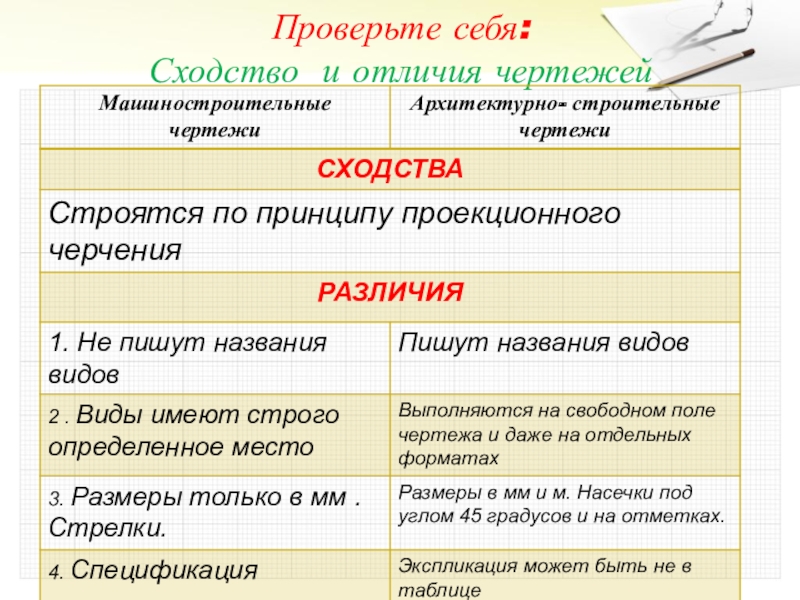

Слайд 7Проверьте себя:
Сходство и отличия чертежей

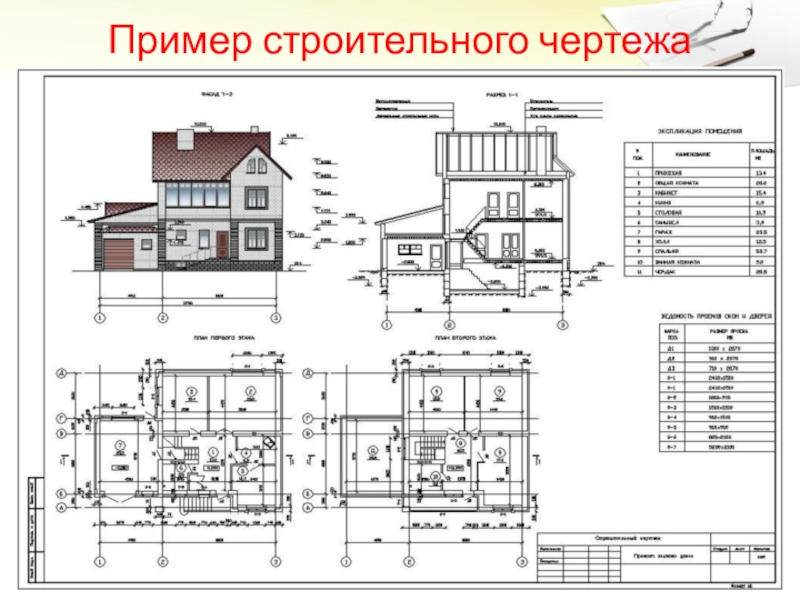

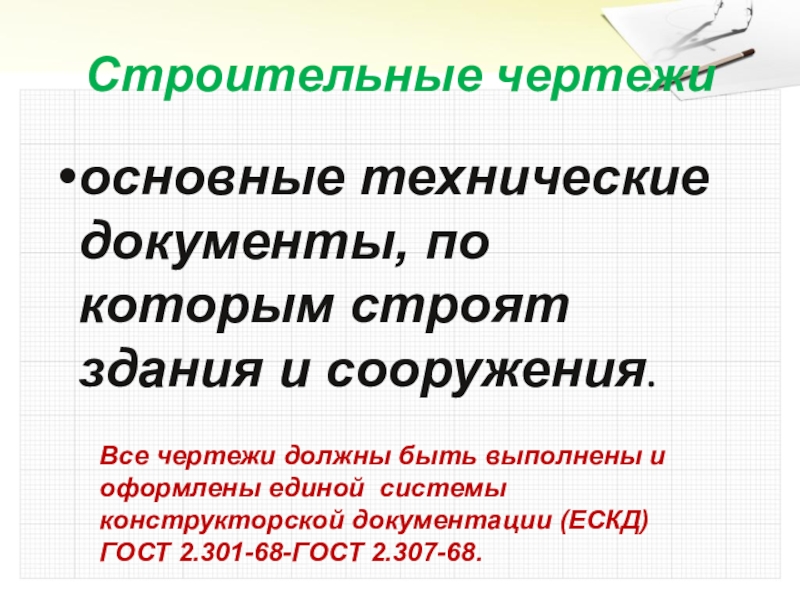

Слайд 8Строительные чертежи
основные технические документы, по которым строят здания и
сооружения.
Все чертежи должны быть выполнены и оформлены единой системы конструкторской
документации (ЕСКД) ГОСТ 2.301-68-ГОСТ 2.307-68.

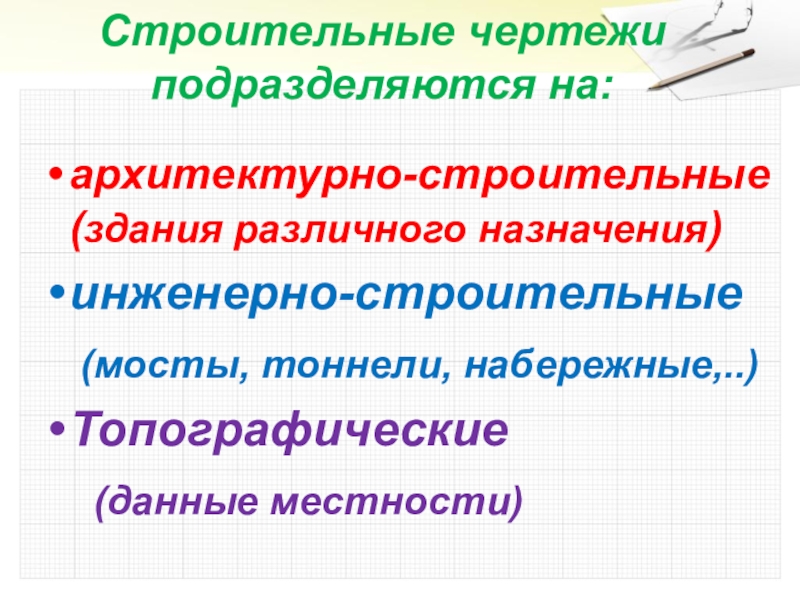

Слайд 9Строительные чертежи подразделяются на:
архитектурно-строительные (здания различного назначения)
инженерно-строительные
(мосты,
тоннели, набережные,..)
Топографические
(данные местности)

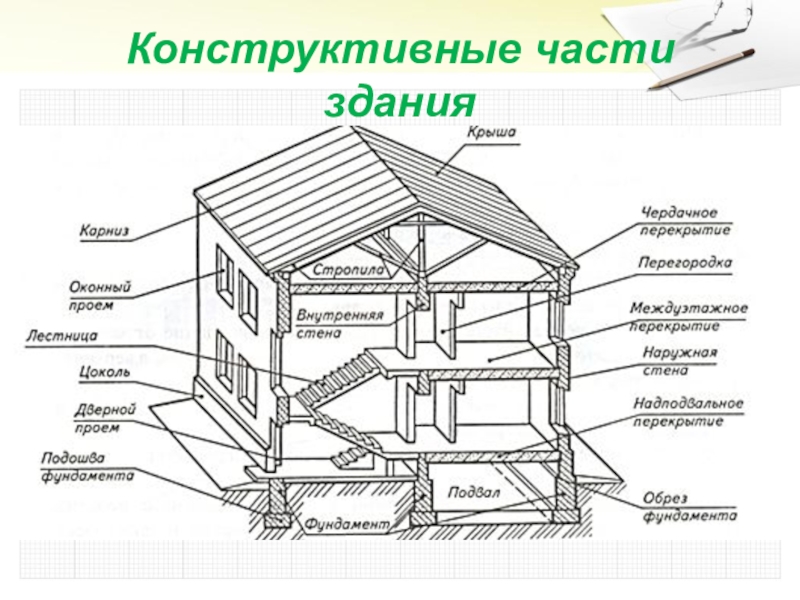

Слайд 11Аппарат проецирования
такой же, как в машиностроительных чертежах.
Слайд 13Перспектива и фасады
Перспектива и фасады дают представление о внешнем виде
здания, о расположении и форме окон, дверей, колонн и других
архитектурных и конструктивных элементов

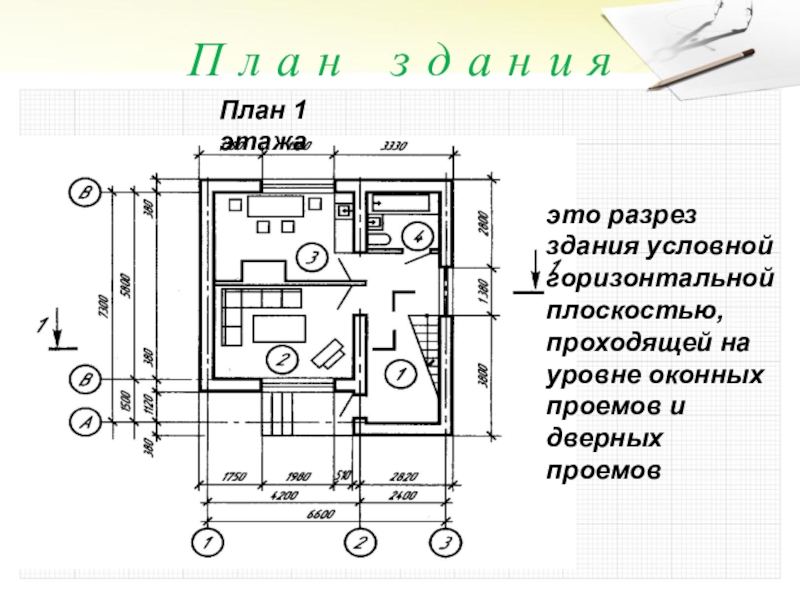

Слайд 14П л а н з д а н и
я
это разрез здания условной горизонтальной плоскостью, проходящей на уровне оконных
проемов и дверных проемов
План 1 этажа

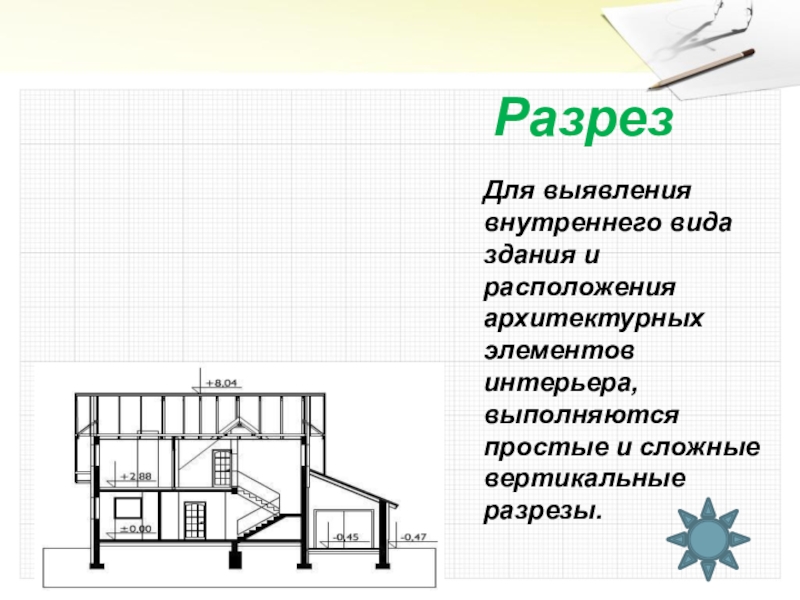

Слайд 15Разрез
Для выявления внутреннего вида здания и расположения архитектурных элементов интерьера,
выполняются простые и сложные вертикальные разрезы.

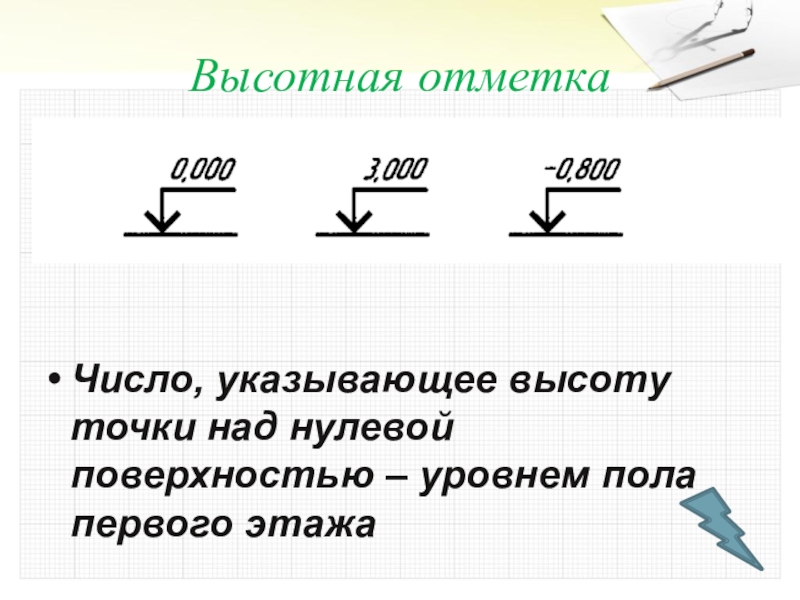

Слайд 16Высотная отметка
Число, указывающее высоту точки над нулевой поверхностью – уровнем
пола первого этажа

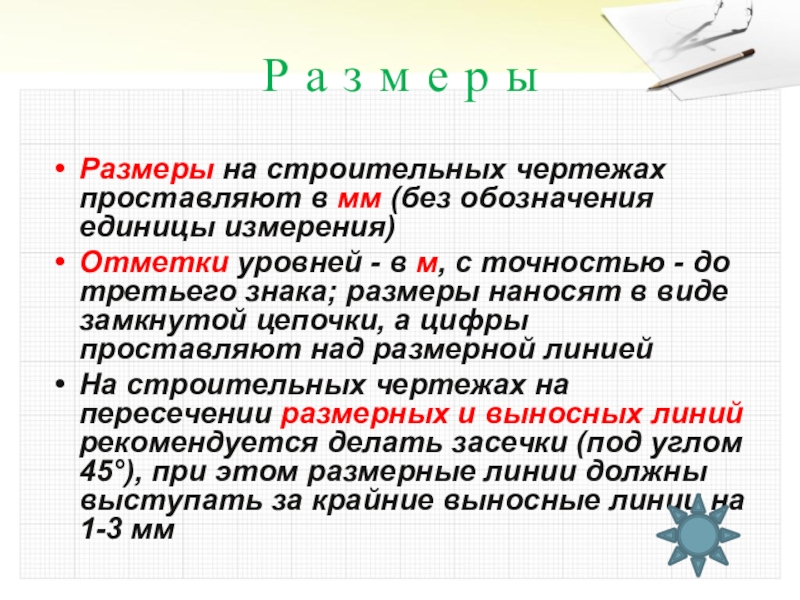

Слайд 17Р а з м е р ы
Размеры на строительных
чертежах проставляют в мм (без обозначения единицы измерения)
Отметки уровней -
в м, с точностью - до третьего знака; размеры наносят в виде замкнутой цепочки, а цифры проставляют над размерной линией
На строительных чертежах на пересечении размерных и выносных линий рекомендуется делать засечки (под углом 45°), при этом размерные линии должны выступать за крайние выносные линии на 1-3 мм

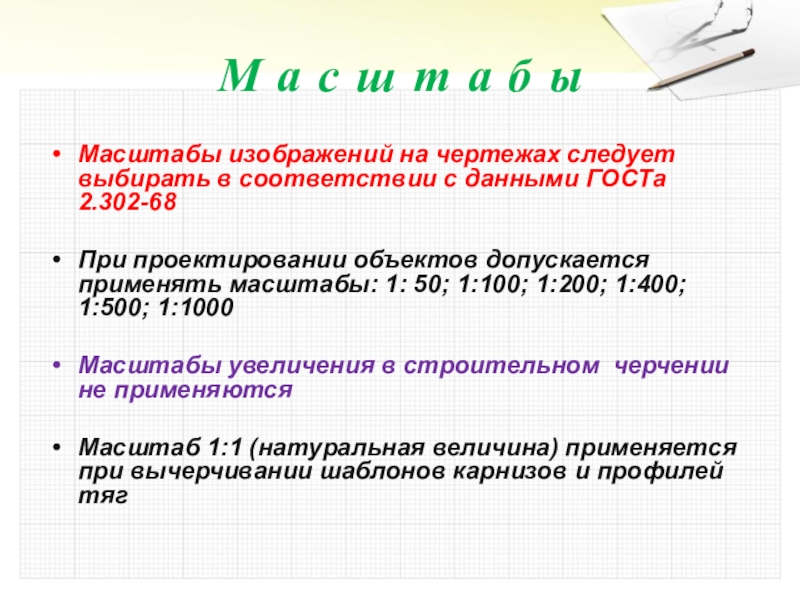

Слайд 18М а с ш т а б ы
Масштабы изображений на
чертежах следует выбирать в соответствии с данными ГОСТа 2.302-68
При проектировании
объектов допускается применять масштабы: 1: 50; 1:100; 1:200; 1:400; 1:500; 1:1000
Масштабы увеличения в строительном черчении не применяются
Масштаб 1:1 (натуральная величина) применяется при вычерчивании шаблонов карнизов и профилей тяг

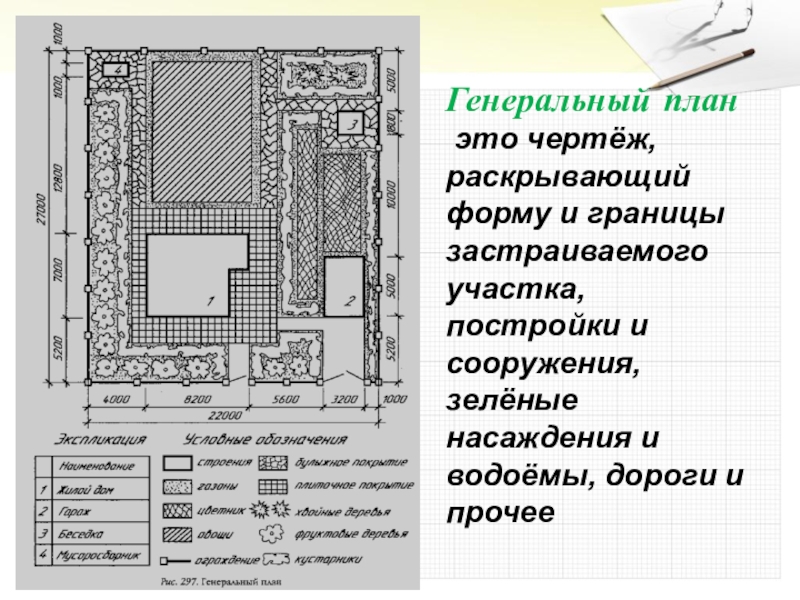

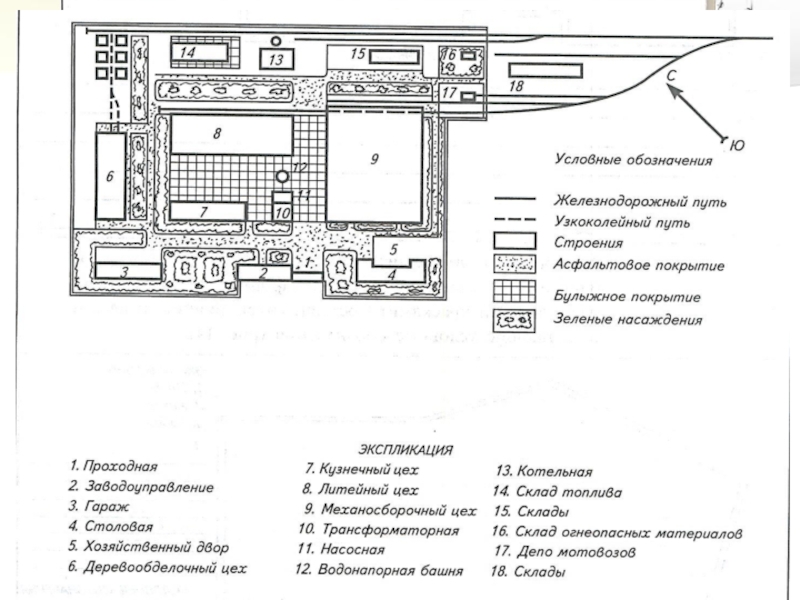

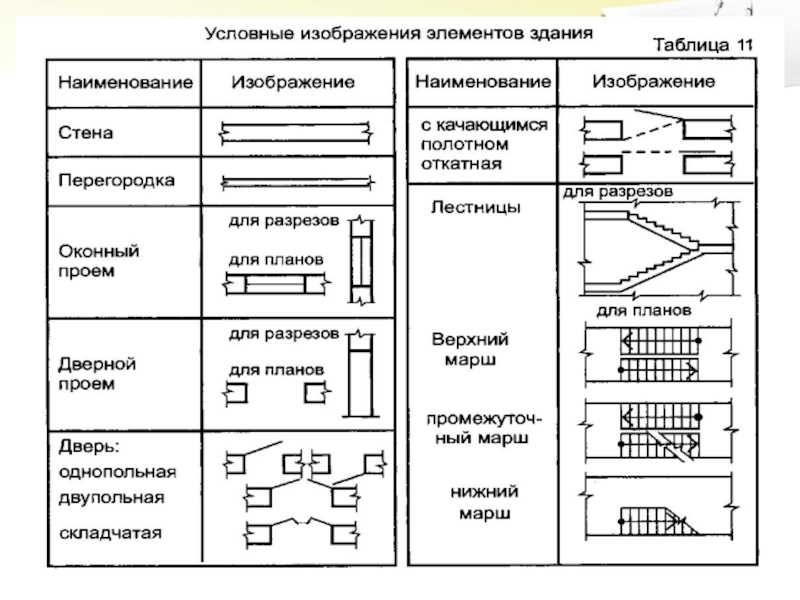

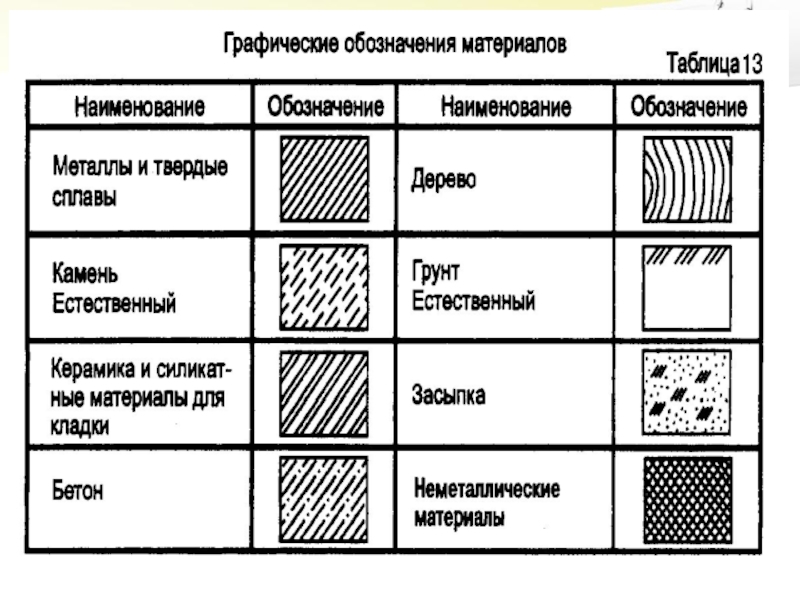

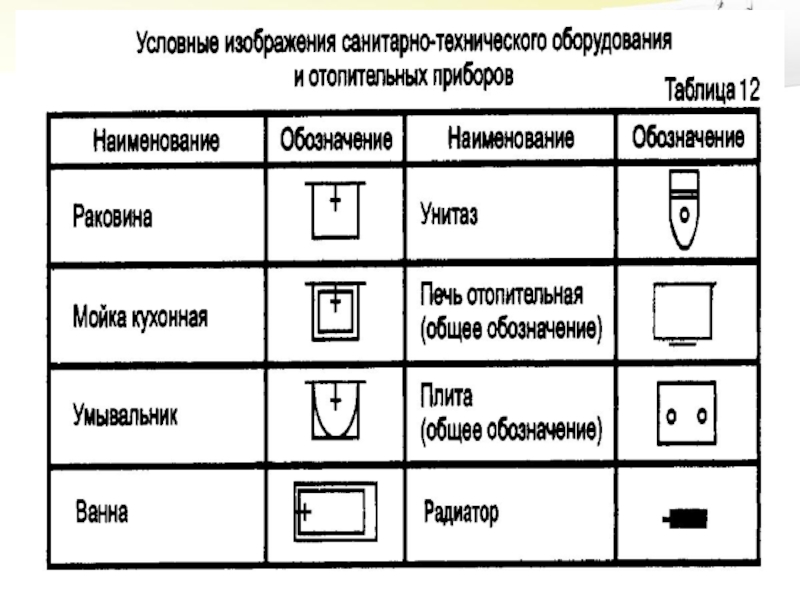

Слайд 22Генеральный план
это чертёж, раскрывающий форму и границы застраиваемого
участка, постройки и сооружения, зелёные насаждения и водоёмы, дороги и
прочее
Слайд 23Экспликация
данные о помещениях здания или расположения строений на генплане, и
перечнем условных обозначений, использованных на чертеже

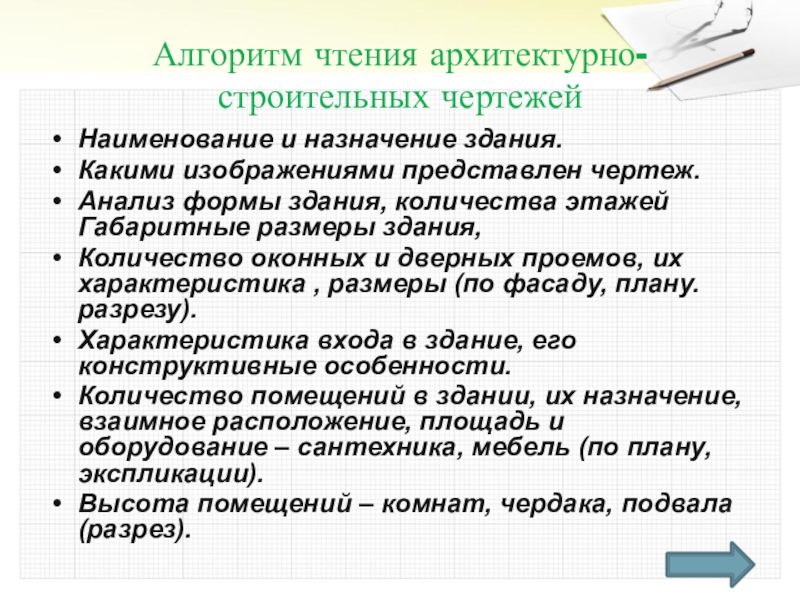

Слайд 25Алгоритм чтения архитектурно-строительных чертежей
Наименование и назначение здания.
Какими изображениями представлен чертеж.
Анализ
формы здания, количества этажей Габаритные размеры здания,
Количество оконных и дверных
проемов, их характеристика , размеры (по фасаду, плану. разрезу).
Характеристика входа в здание, его конструктивные особенности.
Количество помещений в здании, их назначение, взаимное расположение, площадь и оборудование – сантехника, мебель (по плану, экспликации).
Высота помещений – комнат, чердака, подвала (разрез).
Слайд 26Практическая работа:
прочесть строительный чертеж
по алгоритму предыдущего слайда

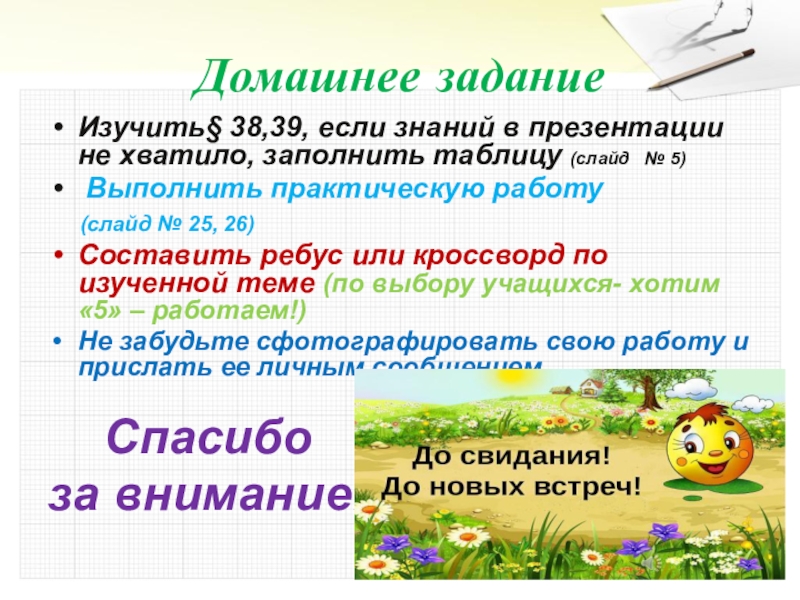

Слайд 27Домашнее задание
Изучить§ 38,39, если знаний в презентации не хватило,
заполнить таблицу (слайд № 5)
Выполнить практическую работу
(слайд № 25, 26)
Составить ребус или кроссворд по изученной теме (по выбору учащихся- хотим «5» – работаем!)
Не забудьте сфотографировать свою работу и прислать ее личным сообщением.
Спасибо
за внимание!
