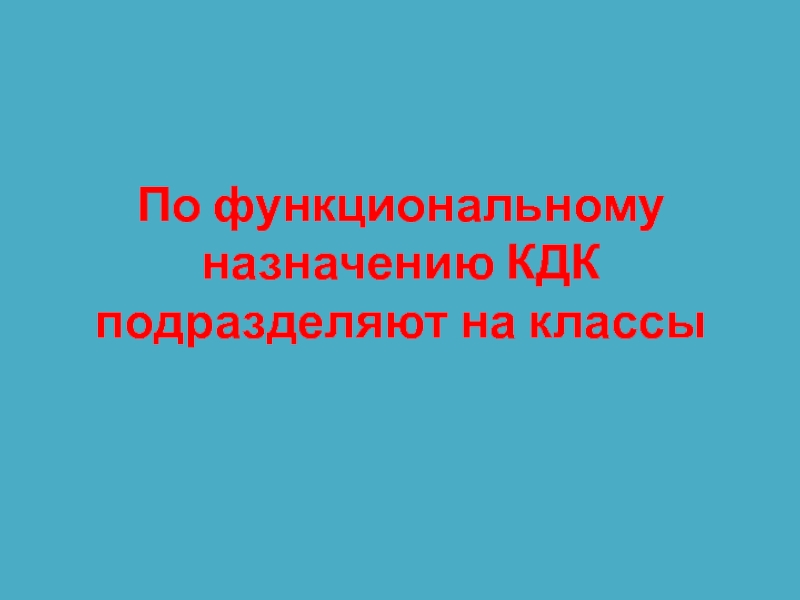

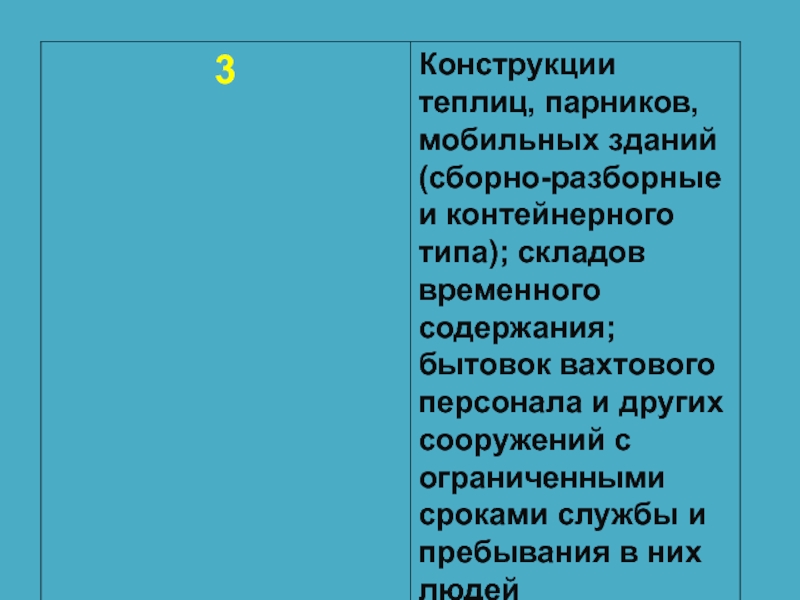

- 8. По функциональному назначению КДК подразделяют на классы
- 9. Слайд 9
- 10. Продолжение
- 11. Слайд 11
- 12. Классы условий эксплуатации КДК
- 13. Допустимая разница по влажности слоёв древесины, %
- 14. По способам изготовления и
- 15. Габаритные, установочные и присоединительные размеры КДК должны
- 16. Несущие КДК, узлы их соединений и элементы
- 17. КДК должны поставляться на строительную площадку комплектно
- 18. Сборка и монтаж КДК
- 19. Для обеспечения требуемой ГОСТР54257 надежности
- 20. Требования к изготовлению клееных деревянных конструкций Изготовление
- 21. в) производственных помещений, в которых поддерживаются следующие
- 22. д) квалифицированных кадров,
- 23. Требования по изготовлению и контролю качества КДК
- 24. Для изготовления КДК применяют пиломатериалы хвойных пород
- 25. Для предохранения КДК от - увлажнения, -
- 26. Защиту осуществляют в соответствии с требованиями РД
- 27. Параметры защищенности КДК от биологического разрушения должны
- 28. Предельные отклонения от номинальных размеров,
- 29. Для КДК III-го класса и
- 30. Допускаемые отклонения размеров осей отверстий
- 31. Требования к био-влаго-огнезащите КДК Защита
- 32. К химическим мерам защиты КДК относят
- 33. Конструкционные меры принимают в обязательном порядке вне
- 34. Конструкционными мерами, согласно СП 64.13330.2011 предусматривается:1. предохранение
- 35. 2. предохранение древесины конструкций от капиллярного и
- 36. Несущие КДК (фермы, арки, балки и др.)
- 37. Для химической защиты КДК применяют лакокрасочные покрытия,
- 38. По требованиям пожарной безопасности, если это указано
- 39. Химические средства защиты используют, если конструктивные меры
- 40. Огнезащитная обработка КДК и металлических элементов производится специализированной организацией, в соответствии с проектом огнезащитных работ.
- 41. Фильм: https://ok.ru/video/10259662232
- 42. Эффективность КДК Современная технология склеивания позволяет получить
- 43. При этом клееные деревянные конструкции характеризуются: -
- 44. Не будем забывать и о пожарной безопасности. Несмотря на то,
- 45. Слайд 45
- 46. Скачать презентанцию
КДК по видам бывают прямолинейными и гнутоклееными.КДК по типам разделяют на балки, арки, рамы, фермы, стойки, купола, своды, башни, опоры, мачты, висячие конструкции, пространственные системы и др.
Слайды и текст этой презентации
Слайд 1Строительные конструкции из древесины
Характеристика основных видов КДК, применяемых в строительстве
Особенности
технологических требований к изделиям
применения КДК

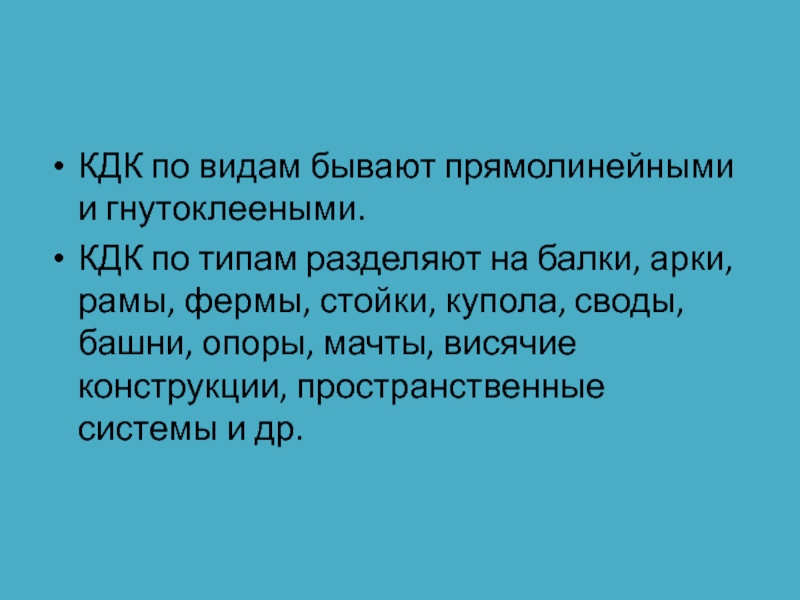

Слайд 2КДК по видам бывают прямолинейными и гнутоклееными.
КДК по типам разделяют
на балки, арки, рамы, фермы, стойки, купола, своды, башни, опоры,
мачты, висячие конструкции, пространственные системы и др.

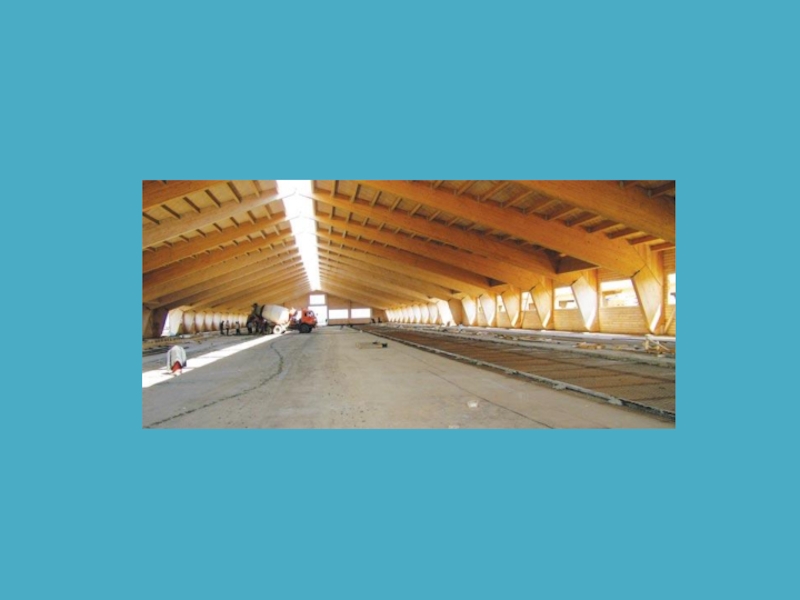

Слайд 6Особенностью КДК является возможность их изготовления и сборки практически любых
форм и пролетов.
Ограничением, как правило, является транспортный габарит.
Это
ограничение снимается использованием сборки КДК на строительной площадке с применением жестких узлов, равнопрочных основному сечению.

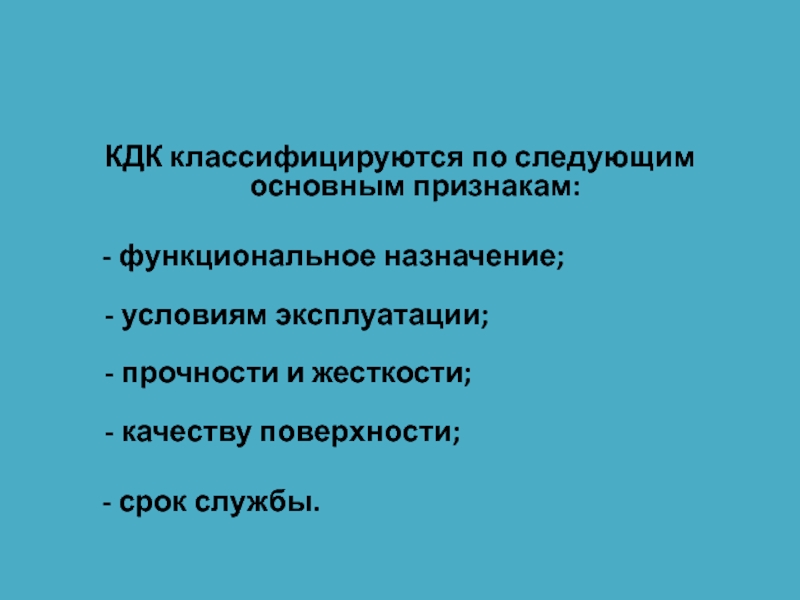

Слайд 7КДК классифицируются по следующим основным признакам:
- функциональное назначение; - условиям эксплуатации;
- прочности и жесткости; - качеству поверхности;- срок службы.

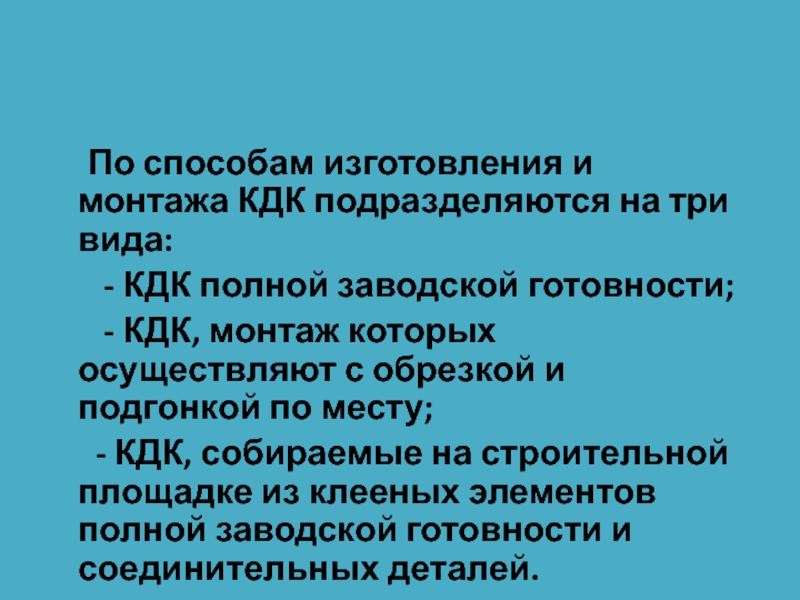

Слайд 14 По способам изготовления и монтажа КДК подразделяются
на три вида:
- КДК полной заводской
готовности;- КДК, монтаж которых осуществляют с обрезкой и подгонкой по месту;
- КДК, собираемые на строительной площадке из клееных элементов полной заводской готовности и соединительных деталей.
Слайд 15Габаритные, установочные и присоединительные размеры КДК должны
соответствовать
- рабочей
документации (РД)
- при необходимости, техническим
условиям (ТУ), в
том числе для зданий и сооружений I-го уровня ответственности (по ГОСТ Р 54257–2010, пункт 9.1)
- специальным техническим условиям (СТУ) на КДК
Слайд 16
Несущие КДК, узлы их соединений и элементы крепления должны выполняться
из материалов, соответствующих расчетному сроку службы и уровню ответственности здания
или сооружения (по ГОСТ Р54257–2010 (таблицы 1 и 2)), а также удовлетворять требованиям по пожарной безопасности согласно СП 2.13130 и соответствующих СТУ.
Слайд 17КДК должны поставляться на строительную площадку комплектно вместе с комплектующими
изделиями (накладками, крепежными болтами, затяжками, подвесками, стяжными муфтами, элементами связей
и др.)
Слайд 18 Сборка и монтаж КДК осуществляются в соответствии
с РД и проектом производства работ (ППР), с учетом требований
свода правил СП 70.13330.2011 НЕСУЩИЕ И ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ (раздел 8),СНиП 3.03.01-87.
Для обеспечения качества и надежности КДК (в процессе их изготовления, транспортирования, складирования, хранения, монтажа и эксплуатации) следует избегать образования в них трещин и расслоений.
Слайд 19 Для обеспечения требуемой ГОСТР54257 надежности зданий и сооружений
с применением КДК, по завершении строительства в зоне расположения КДК
должны быть обеспечены следующие параметры окружающей среды:- температура воздуха не более 35 °С;
- влажность воздуха не менее 45 %.
Слайд 20Требования к изготовлению клееных деревянных конструкций
Изготовление КДК должно осуществляться
по ГОСТ 20850 на специализированных предприятиях при наличии:
а)пиломатериалов, прошедших камерную сушку до технологической влажности от 8 %
до 14 %
б) клеев, имеющих сертификаты, регламентирующие их применение при склеивании древесины несущих деревянных конструкций ;
Слайд 21в) производственных помещений, в которых поддерживаются следующие температурно-влажностные параметры воздуха
в рабочей зоне:
1)температура не ниже 18ºС;
2)влажность
воздуха от 45 % до 65 %;г) оборудования, обеспечивающего выполнение технологических операций в соответствии с технологическими регламентами и ТУ на конкретные виды КДК;
Слайд 22
д) квалифицированных кадров, прошедших соответствующую аттестацию
по профилю работы;
е) технической и нормативной документации на КДК
и процесс их изготовления.
Слайд 23Требования по изготовлению и контролю качества КДК принимаются в зависимости
от назначения конструкций: класса ответственности и класса условий эксплуатации
Слайд 24Для изготовления КДК применяют пиломатериалы хвойных пород (сосна, ель) по
ГОСТ 8486 и ГОСТ 24454.
Допускается применение пиломатериалов из лиственницы
и других хвойных пород (за исключением использования их в большепролетных конструкциях), если специфика их использования оговорена в РД и технологической документации.

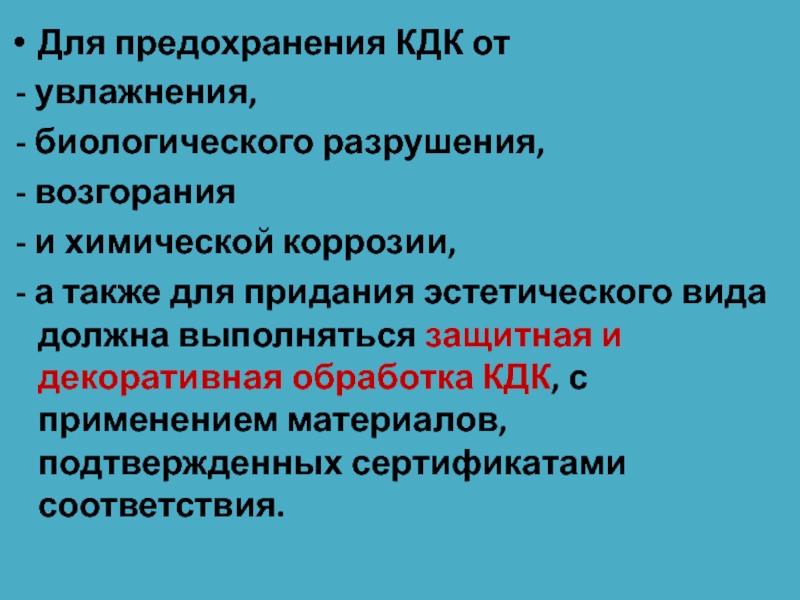

Слайд 25Для предохранения КДК от
- увлажнения,
- биологического
разрушения,
- возгорания
- и химической коррозии,
-
а также для придания эстетического вида должна выполняться защитная и декоративная обработка КДК, с применением материалов, подтвержденных сертификатами соответствия.

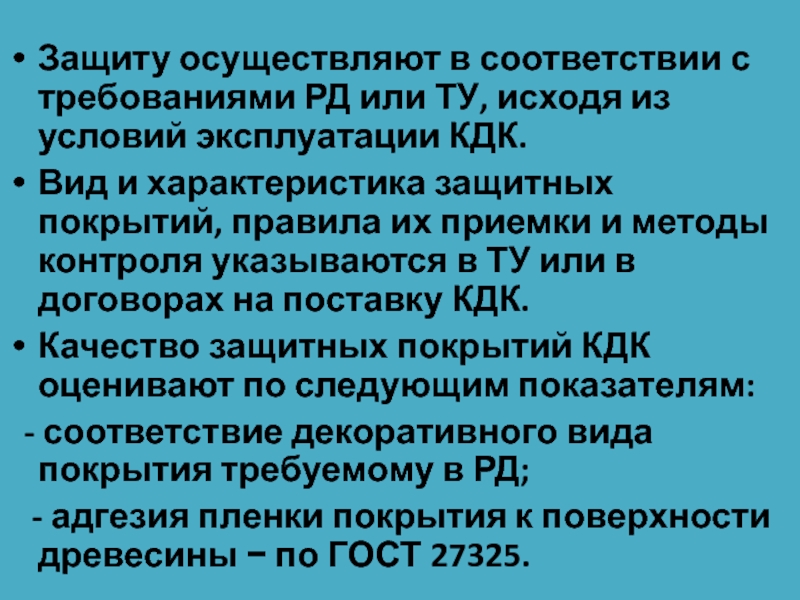

Слайд 26Защиту осуществляют в соответствии с требованиями РД или ТУ, исходя
из условий эксплуатации КДК.
Вид и характеристика защитных покрытий, правила
их приемки и методы контроля указываются в ТУ или в договорах на поставку КДК. Качество защитных покрытий КДК оценивают по следующим показателям:
- соответствие декоративного вида покрытия требуемому в РД;
- адгезия пленки покрытия к поверхности древесины − по ГОСТ 27325.

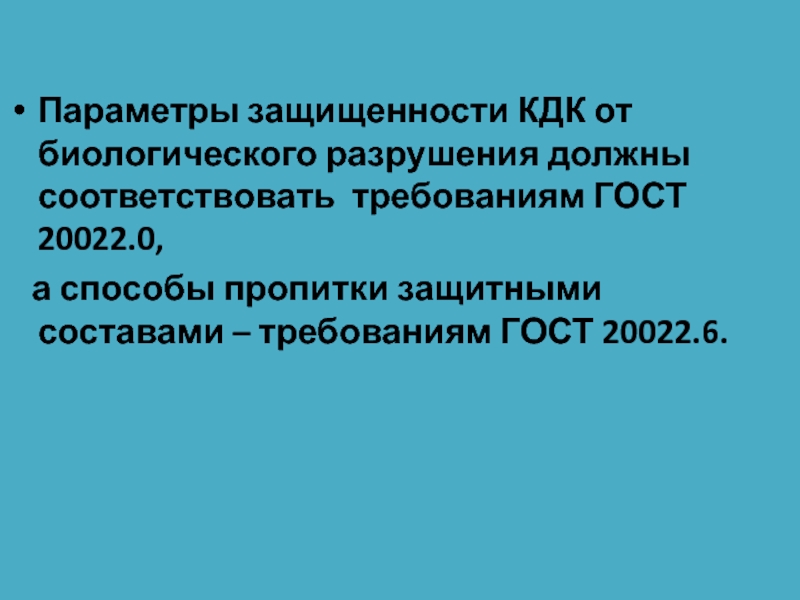

Слайд 27
Параметры защищенности КДК от биологического разрушения должны соответствовать требованиям ГОСТ
20022.0,
а способы пропитки защитными составами – требованиям
ГОСТ 20022.6.
Слайд 28 Предельные отклонения от номинальных размеров,
- прямолинейности,
- плоскостности,
- перпендикулярности склеенных поверхностей,
- разбивки
осей, - разницы диагоналей готовых КДК
должны соответствовать ГОСТ 21779.
Для КДК I-го и II-го классов эти значения указываются в РД или СТУ.
Слайд 29 Для КДК III-го класса и для серийно или
повторно производимых КДК всех классов предельные отклонения от номинальных размеров
по длине и сечению не должны превышать следующих значений:а)по длине:
1) ±3,0 мм при длине конструкции до 6 м;
2) ± 5,0 мм при длине конструкции от 6,0 до10,0 м;
3) ± 7,0 мм при длине конструкции более 10м;
б)по высоте сечения:
1) до 230 мм − ± 1,0 мм;
2) свыше 230 мм − ± 2,0 мм;
в)по ширине сечения − ± 1,0 мм.
Слайд 30
Допускаемые отклонения размеров осей отверстий и других частей
узловых соединений принимаются в соответствии с РД.
Конкретные требования к производству
каждого вида конструкций, а также указания по дальнейшей обработке и защите конструкций на строительной площадке должны быть приведены в рабочих чертежах.
Слайд 31
Требования к био-влаго-огнезащите КДК
Защита КДК осуществляется с использованием конструкционных
и химических мер.
К конструкционным мерам относят, например,
устройство козырьков, навесов, покрытие КДК герметизирующей лентой и др. Основные конструкционные требования изложены в СП 64.13330.2011 .
Слайд 32 К химическим мерам защиты КДК относят
- консервирование,
- антисептирование,
- гидрофобизацию,
- нанесение влагозащитных покрытий
и др
Слайд 33Конструкционные меры принимают в обязательном порядке вне зависимости от срока
службы здания или сооружения, а также вне зависимости от химических
мер защиты древесины.Химические меры защиты следует применять в случае, если древесина имеет повышенную начальную влажность и быстрое проветривание ее в конструкции затруднено.

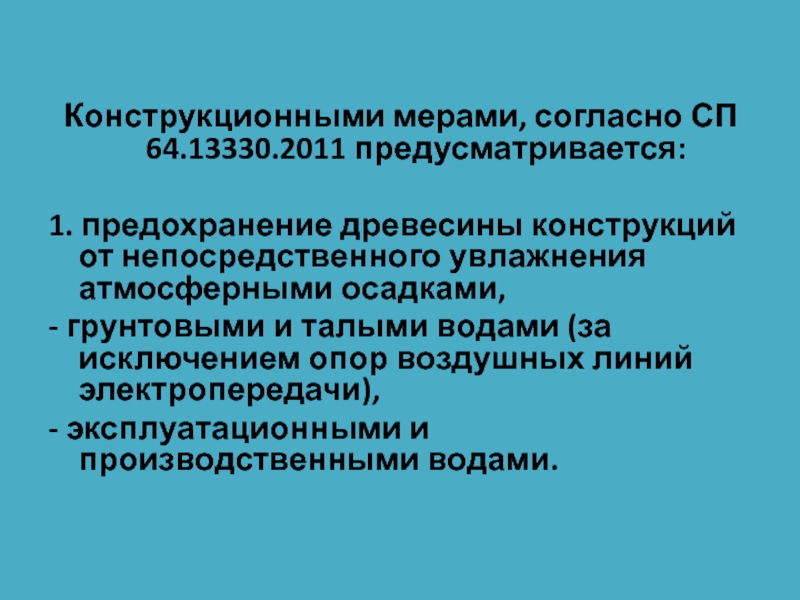

Слайд 34Конструкционными мерами, согласно СП 64.13330.2011 предусматривается:
1. предохранение древесины конструкций от
непосредственного увлажнения атмосферными осадками,
- грунтовыми и талыми водами (за исключением
опор воздушных линий электропередачи), - эксплуатационными и производственными водами.

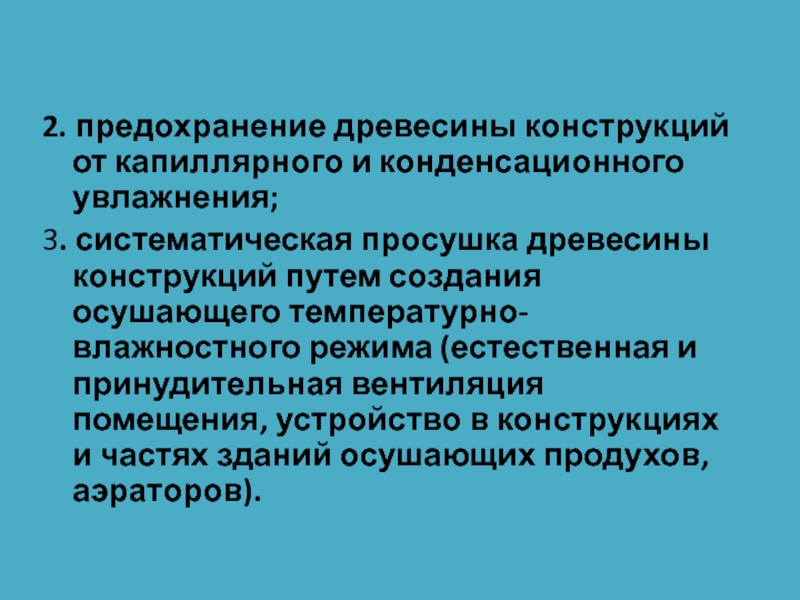

Слайд 352. предохранение древесины конструкций от капиллярного и конденсационного увлажнения;
3. систематическая
просушка древесины конструкций путем создания осушающего температурно-влажностного режима (естественная и
принудительная вентиляция помещения, устройство в конструкциях и частях зданий осушающих продухов, аэраторов).
Слайд 36Несущие КДК (фермы, арки, балки и др.) должны быть открытыми,
хорошо проветриваемыми, по возможности доступными во всех частях для осмотра,
а также для проведения профилактического ремонта, включающего работы по химической защите элементов конструкций.

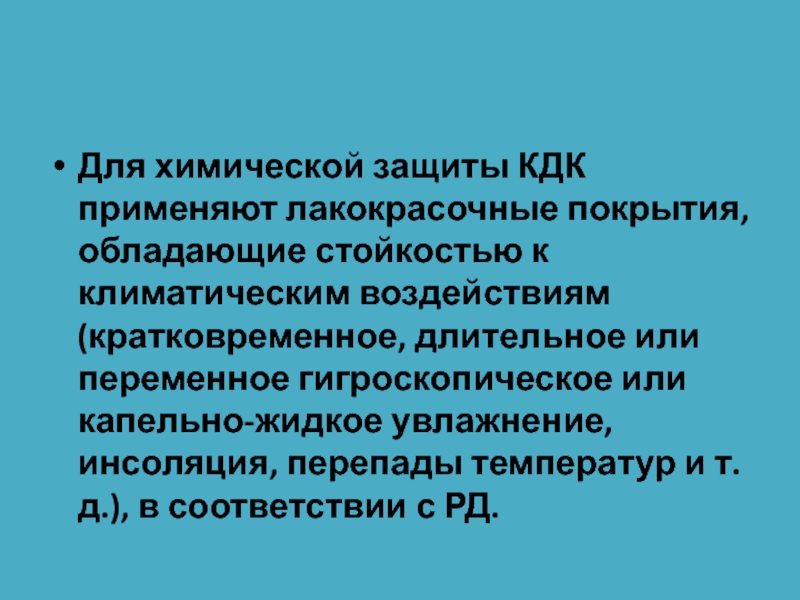

Слайд 37Для химической защиты КДК применяют лакокрасочные покрытия, обладающие стойкостью к
климатическим воздействиям (кратковременное, длительное или переменное гигроскопическое или капельно-жидкое увлажнение,
инсоляция, перепады температур и т.д.), в соответствии с РД.
Слайд 38По требованиям пожарной безопасности, если это указано в РД, КДК
защищают от возгорания с помощью химических мер (например, вспучивающимися огнезащитными
покрытиями).
Слайд 39Химические средства защиты используют, если конструктивные меры не обеспечивают полностью
пожарную безопасность КДК.
Химические меры защиты направлены на снижение горючести
конструкций и пределов распространения огня, что достигается применением огнезащитных пропиток (антипиренов) или специальных покрытий.Выбор химических средств защиты конструкций зависит от предполагаемых условий эксплуатации, а также от их назначения и степени ответственности.
Слайд 40Огнезащитная обработка КДК и металлических элементов производится специализированной организацией, в
соответствии с проектом огнезащитных работ.
Слайд 42Эффективность КДК
Современная технология склеивания позволяет получить несущую конструкцию высотой
в два метра и толщиной до 0,5 м.
Благодаря же существующим технологиям армирования стыков, можно
создавать конструкции длиной до 100 и более метров, позволяющие перекрывать большие пролеты и формировать надежные и прочные элементы для различных зданий — ангаров, спортивных комплексов, складов и т. д
Слайд 43При этом клееные деревянные конструкции характеризуются:
- малым весом и,
соответственно, приложением меньших нагрузок на фундамент;
- стойкостью к биологическим воздействиям, коррозии,
химическим и щелочным материалам;- высокими прочностными качествами;
- эстетической выразительностью, позволяющей создавать красивые и оригинальные архитектурные формы.
Слайд 44 Не будем забывать и о пожарной безопасности.
Несмотря на то, что в основе КДК
лежит горючий материал, клееная древесина обладает высокой устойчивостью к воспламенению.
При
этом стоит учесть и низкие показатели теплопередачи дерева.В то время как стальная балка быстро нагреется, станет опасной для человека и начнет деформироваться, клееная лишь будет обугливаться со скоростью 0,6 — 0,7 мм в минуту.
