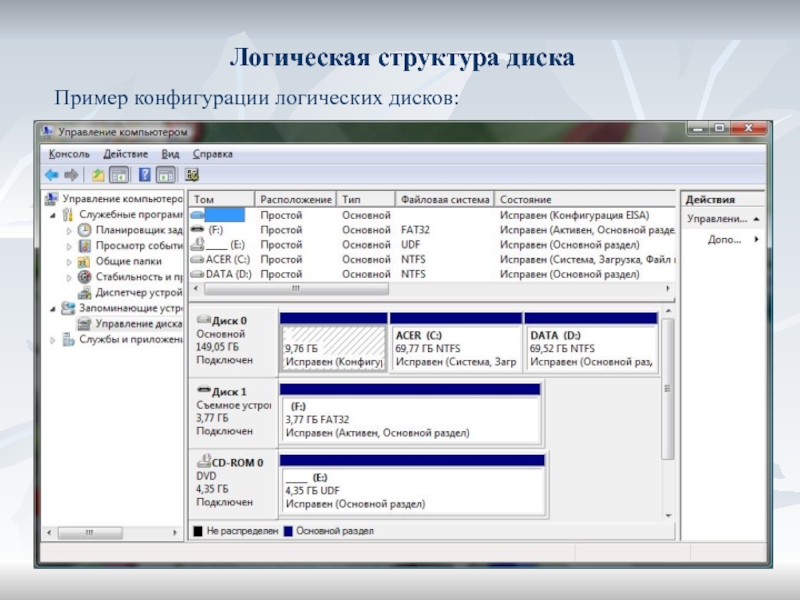

- 5. Логическая структура дискаПример конфигурации логических дисков:

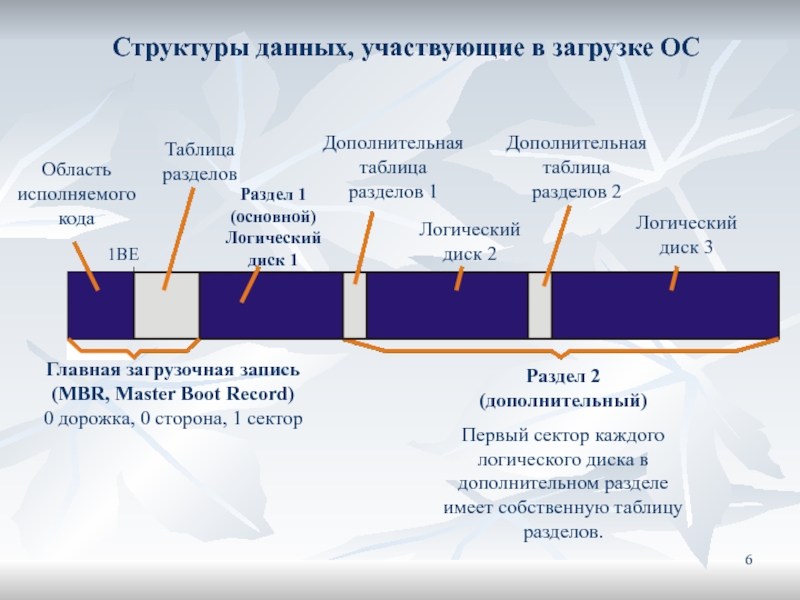

- 6. Структуры данных, участвующие в загрузке ОС
- 7. Файловая система FAT32На рисунке представлена логическая структура
- 8. Пример: Файл 1 записан в кластеры 20,
- 9. Файловая система NTFSБольшинство особенностей NTFS обусловлено тем,
- 10. Фрагментация диска – такое распределение дискового пространства,
- 11. Другие файловые системы Ext3 и ReiserFs
- 12. Скачать презентанцию
Физическая структура жесткого диска Общая емкость диска (V):V = C · S · Vs · H , C – число цилиндров; S – кол-во секторов на дорожке; Vs – размер 1 сектора;
Слайды и текст этой презентации
Слайд 1Структура диска
Файловые системы
ОС Windows NT/2000/XP/7
FAT (File Allocation Table)
NTFS
(New Technology File System)

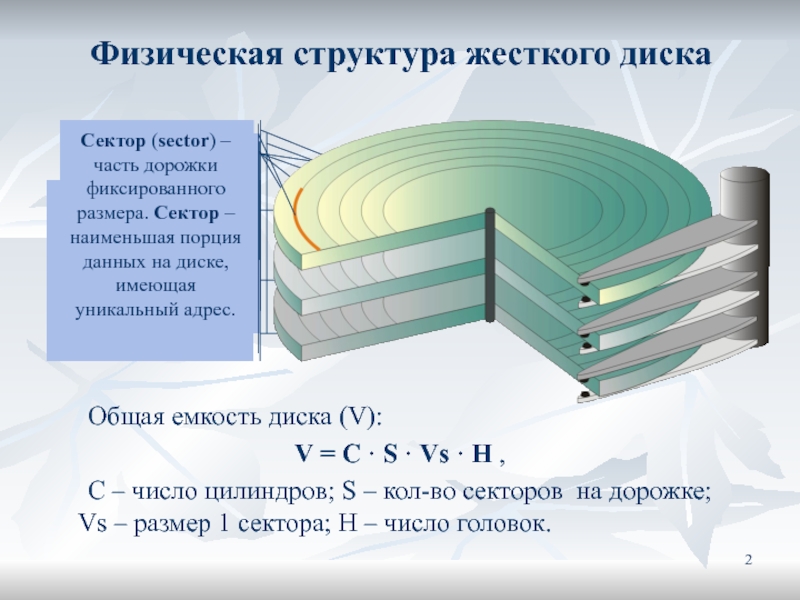

Слайд 2Физическая структура жесткого диска
Общая емкость диска (V):
V = C ·
S · Vs · H ,
C – число цилиндров; S
– кол-во секторов на дорожке;
Vs – размер 1 сектора; H – число головок.

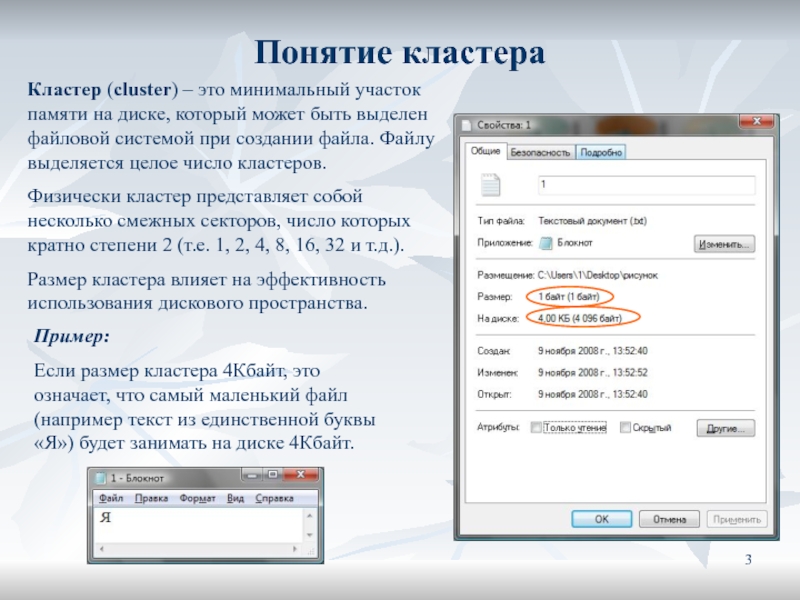

Слайд 3Понятие кластера
Кластер (cluster) – это минимальный участок памяти на диске,
который может быть выделен файловой системой при создании файла. Файлу
выделяется целое число кластеров.Физически кластер представляет собой несколько смежных секторов, число которых кратно степени 2 (т.е. 1, 2, 4, 8, 16, 32 и т.д.).
Размер кластера влияет на эффективность использования дискового пространства.
Пример:
Если размер кластера 4Кбайт, это означает, что самый маленький файл (например текст из единственной буквы «Я») будет занимать на диске 4Кбайт.

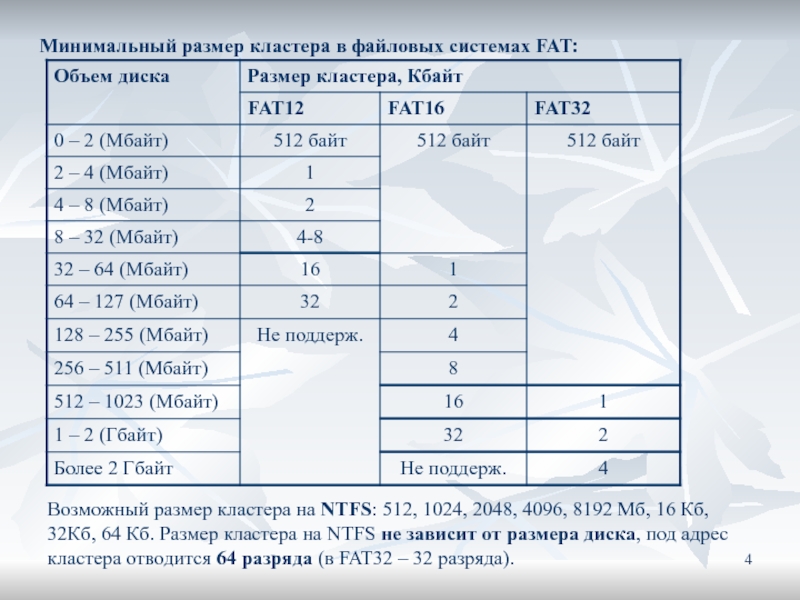

Слайд 4Минимальный размер кластера в файловых системах FAT:
Возможный размер кластера на
NTFS: 512, 1024, 2048, 4096, 8192 Мб, 16 Кб, 32Кб,
64 Кб. Размер кластера на NTFS не зависит от размера диска, под адрес кластера отводится 64 разряда (в FAT32 – 32 разряда).

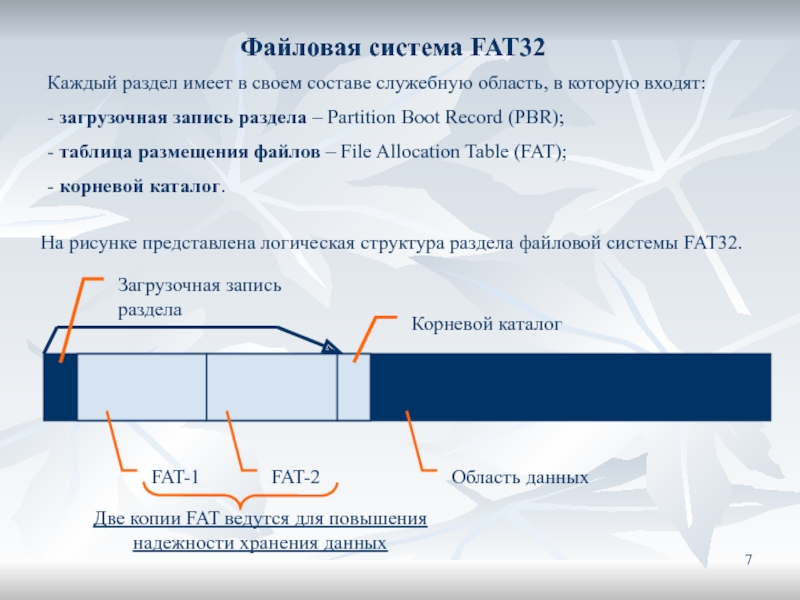

Слайд 7Файловая система FAT32
На рисунке представлена логическая структура раздела файловой системы
FAT32.
Каждый раздел имеет в своем составе служебную область, в которую
входят:- загрузочная запись раздела – Partition Boot Record (PBR);
- таблица размещения файлов – File Allocation Table (FAT);
- корневой каталог.

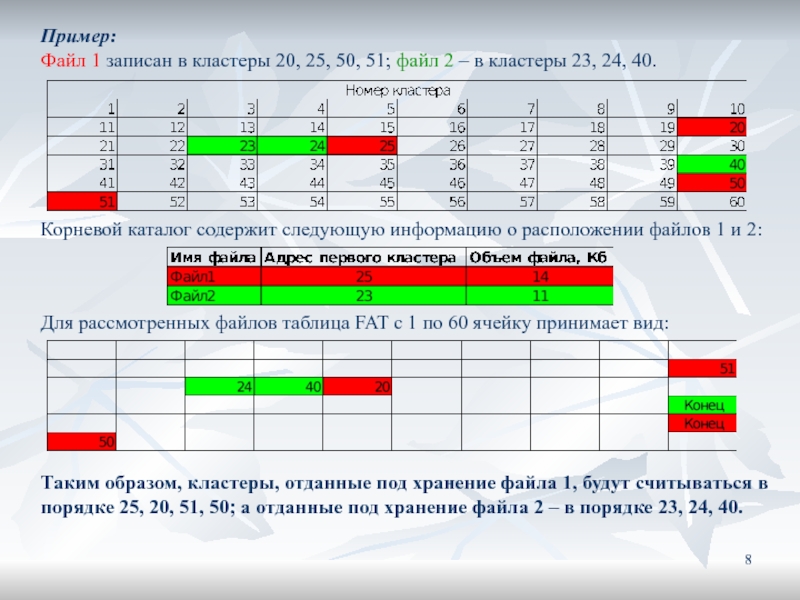

Слайд 8Пример: Файл 1 записан в кластеры 20, 25, 50, 51; файл
2 – в кластеры 23, 24, 40.
Корневой каталог содержит следующую
информацию о расположении файлов 1 и 2:Для рассмотренных файлов таблица FAT с 1 по 60 ячейку принимает вид:
Таким образом, кластеры, отданные под хранение файла 1, будут считываться в порядке 25, 20, 51, 50; а отданные под хранение файла 2 – в порядке 23, 24, 40.

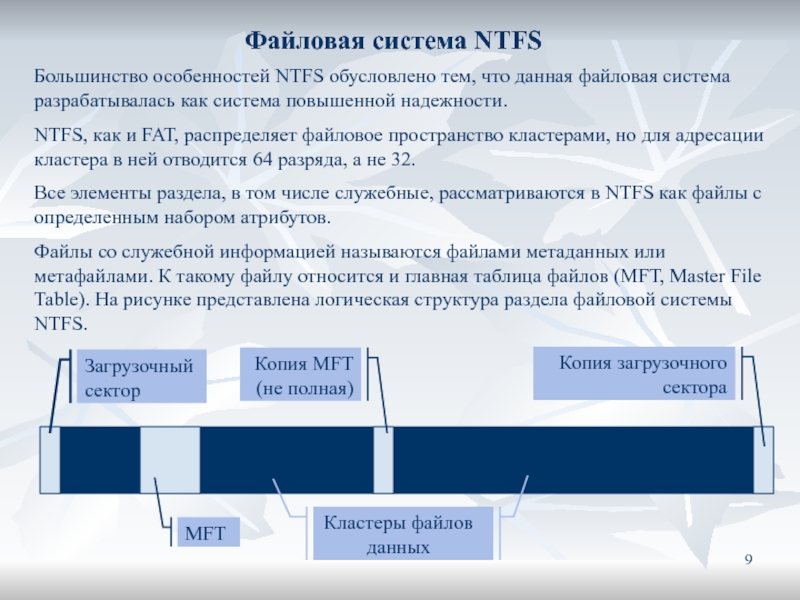

Слайд 9Файловая система NTFS
Большинство особенностей NTFS обусловлено тем, что данная файловая
система разрабатывалась как система повышенной надежности.
NTFS, как и FAT, распределяет
файловое пространство кластерами, но для адресации кластера в ней отводится 64 разряда, а не 32.Все элементы раздела, в том числе служебные, рассматриваются в NTFS как файлы с определенным набором атрибутов.
Файлы со служебной информацией называются файлами метаданных или метафайлами. К такому файлу относится и главная таблица файлов (MFT, Master File Table). На рисунке представлена логическая структура раздела файловой системы NTFS.

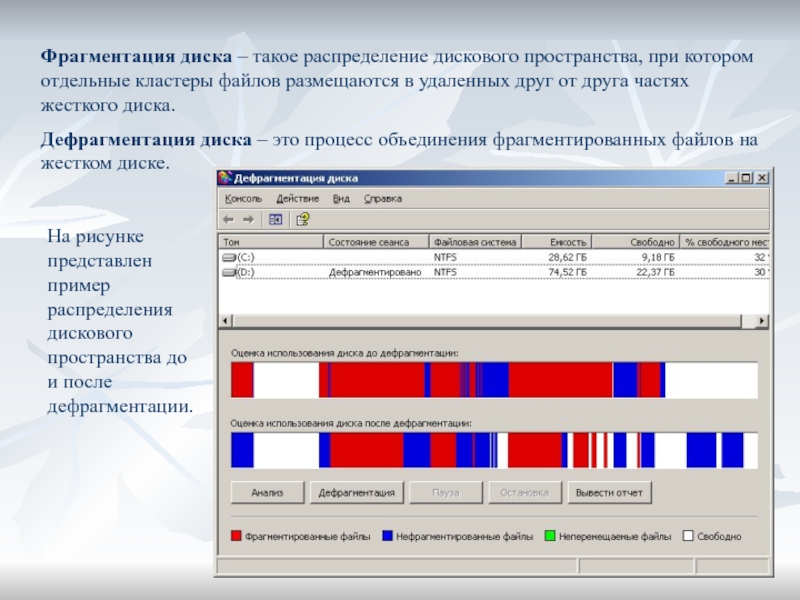

Слайд 10Фрагментация диска – такое распределение дискового пространства, при котором отдельные
кластеры файлов размещаются в удаленных друг от друга частях жесткого
диска.Дефрагментация диска – это процесс объединения фрагментированных файлов на жестком диске.
На рисунке представлен пример распределения дискового пространства до и после дефрагментации.

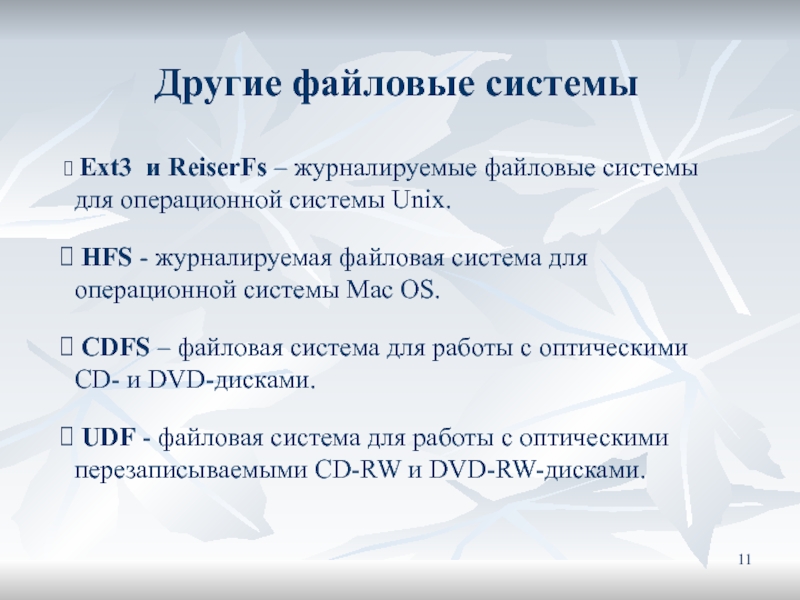

Слайд 11 Другие файловые системы
Ext3 и ReiserFs – журналируемые файловые
системы для операционной системы Unix.
HFS - журналируемая файловая система
для операционной системы Mac OS.CDFS – файловая система для работы с оптическими CD- и DVD-дисками.
UDF - файловая система для работы с оптическими перезаписываемыми CD-RW и DVD-RW-дисками.
