СТРУКТУРНЫЕ СХЕМЫ СЭЭС
Содержание
- 1. СТРУКТУРНЫЕ СХЕМЫ СЭЭС
- 2. Выбор количества и мощности судовых генераторов (табличный метод) 2
- 3. Выбор количества и мощности судовых генераторов (табличный метод) 3

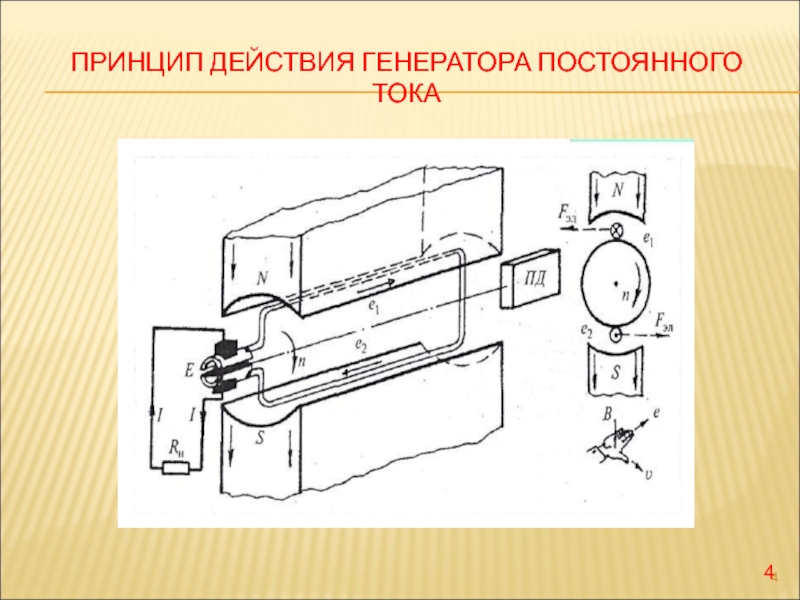

- 4. ПРИНЦИП ДЕЙСТВИЯ ГЕНЕРАТОРА ПОСТОЯННОГО ТОКА4

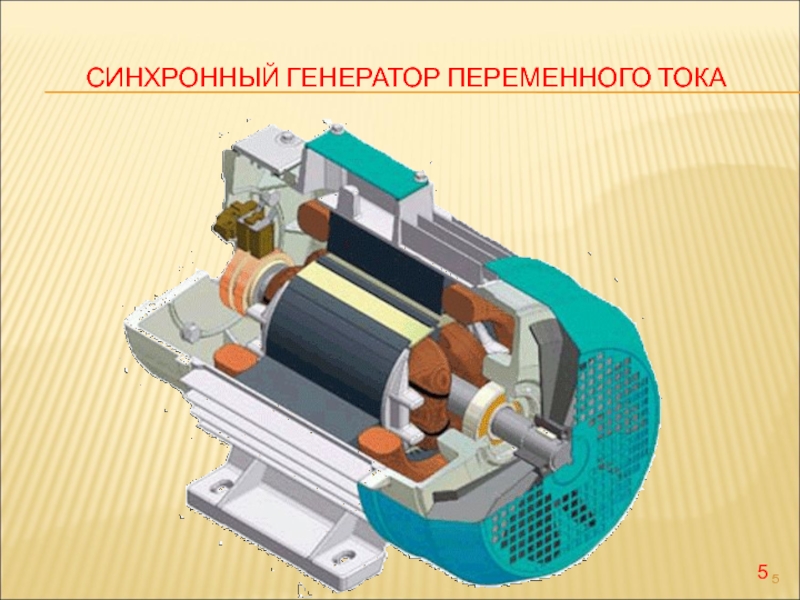

- 5. Синхронный генератор переменного тока5
- 6. Системы возбуждения синхронного генератораа) независимая система возбужденияб) система с самовозбуждением6

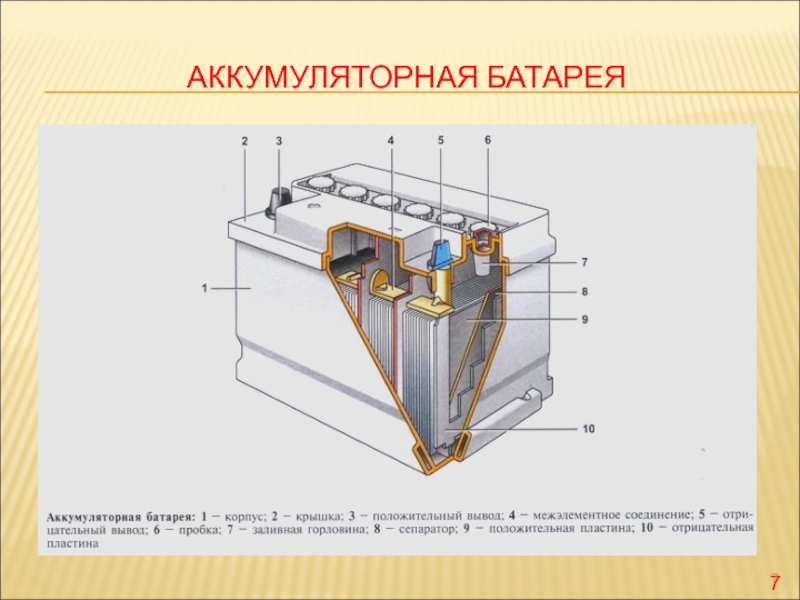

- 7. Аккумуляторная батарея7

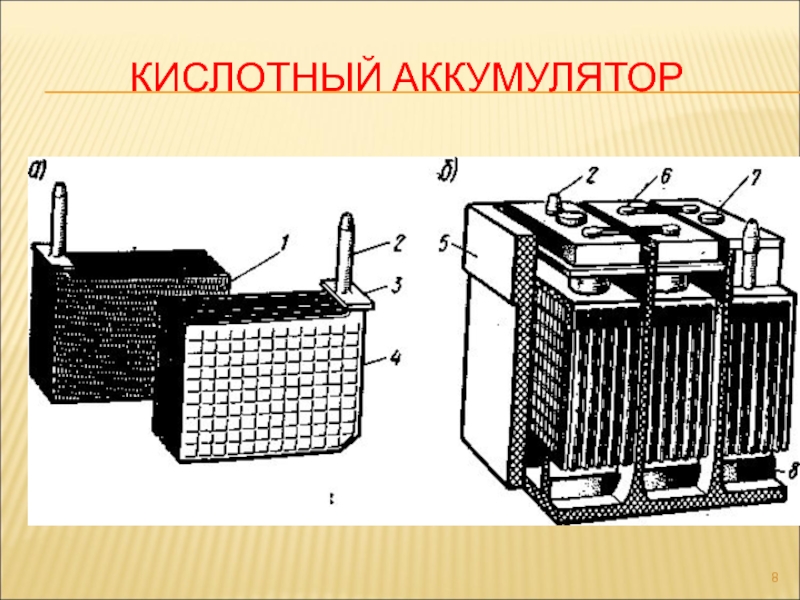

- 8. Кислотный аккумулятор

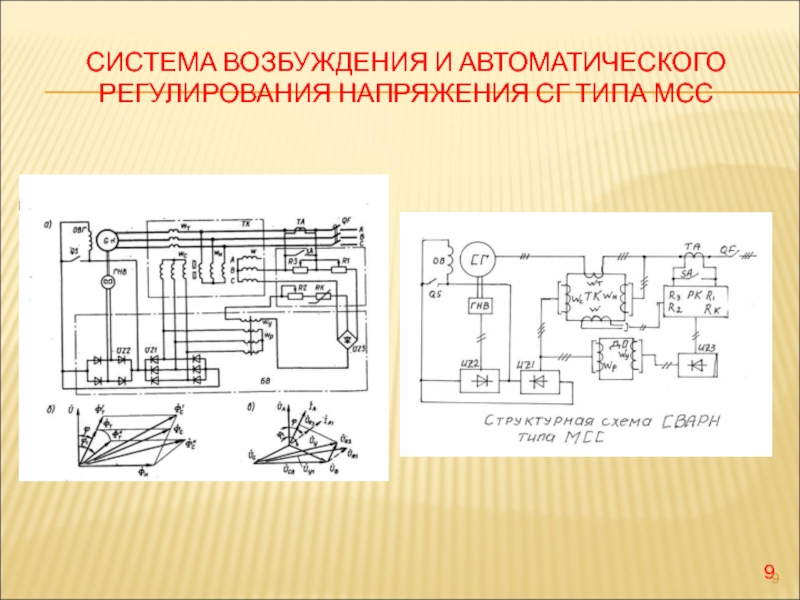

- 9. СИСТЕМА ВОЗБУЖДЕНИЯ И АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ НАПРЯЖЕНИЯ СГ ТИПА МСС9

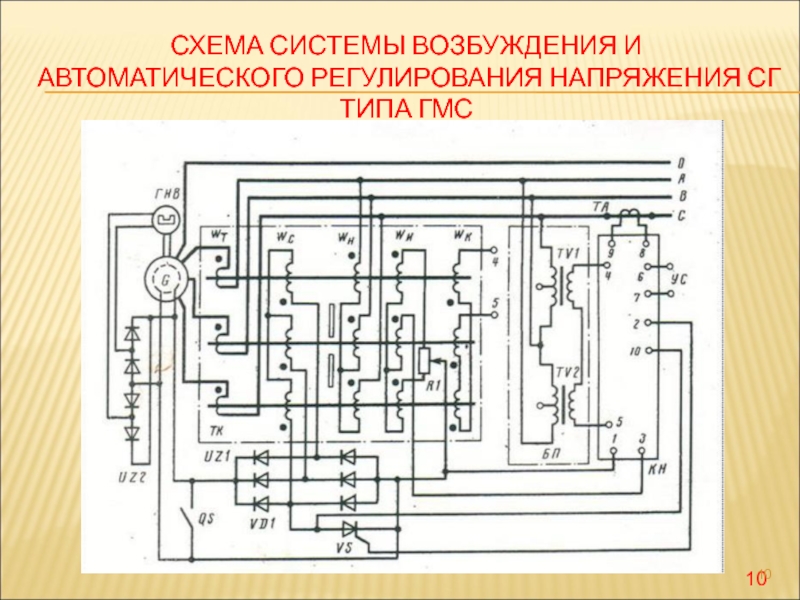

- 10. СХЕМа СИСТЕМЫ ВОЗБУЖДЕНИЯ И АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ НАПРЯЖЕНИЯ СГ ТИПА ГМС10

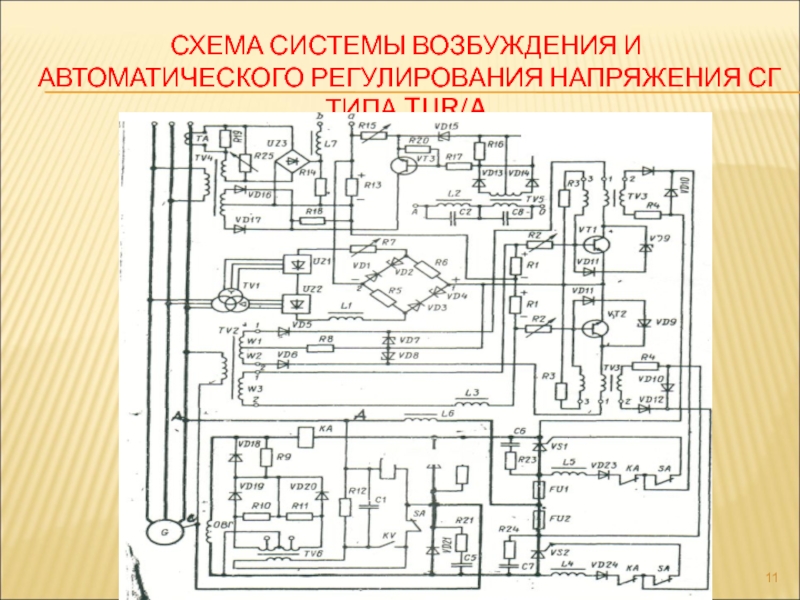

- 11. СХЕМа СИСТЕМЫ ВОЗБУЖДЕНИЯ И АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ НАПРЯЖЕНИЯ СГ ТИПА TUR/A
- 12. Схема грщ переменного токаАГ - автомат генератора
- 13. Автоматический выключатель серии амВинтОтключающий валикПластинаЯкорьТоковедущая часть контактаПодвижный контакт- роликИзоляционная втулкаМагнитопровод расцепителяСтойкаПрорезьПружинаКонтактОсьДугогасительный рогДугогасительная камераДугогасительный рогКонтактРоликВалКонтактСелективный валикПружинаКатушкаРычагПружинаВключающий вал13
- 14. Автоматический выключатель серии а 33001, 4 –
- 15. Схема точной синхронизации генераторов переменного тока15

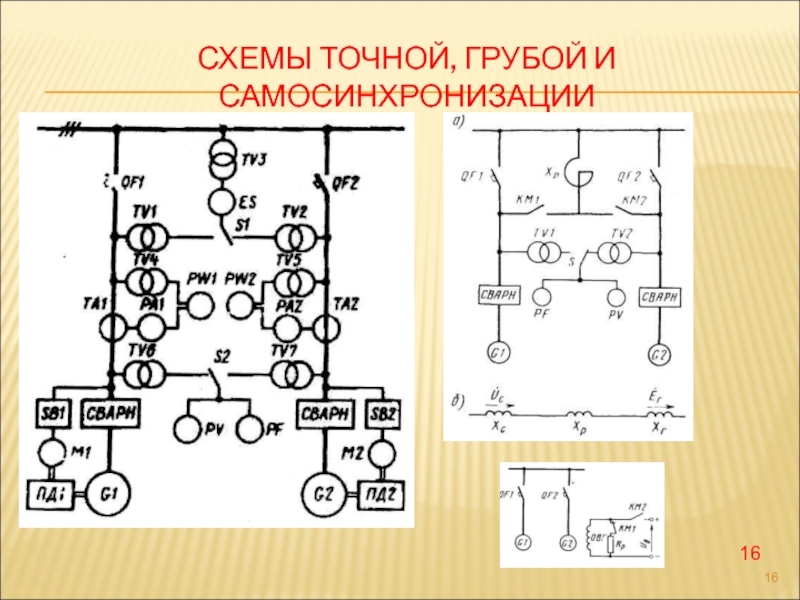

- 16. СХЕМЫ ТОЧНОЙ, ГРУБОЙ И САМОСИНХРОНИЗАЦИИ16

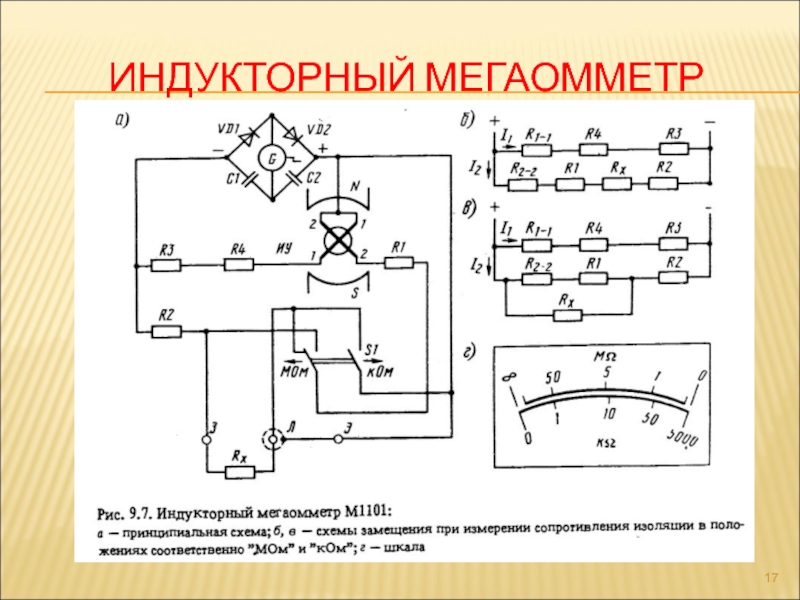

- 17. Индукторный мегаомметр
- 18. ПРИНЦИПИАЛЬНАЯ СХЕМА КАНАЛА КОНТРОЛЯ изоляции СИЛОВОЙ СЕТИ
- 19. СИНХРОНОСКОПЫСхемы ламповых синхроноскопов на «погасание» и «вращение огня»Стрелочный синхроноскоп электромагнитной системы.Принципиальная схема.
- 20. Cписок принятых сокращений:QF-автоматический выключательTV-измерительный трансформатор напряженийТА–измерительный трансформатор
- 21. ФУНКЦИОНАЛЬНАЯ СХЕМА БЛОКА РАСПРЕДЕЛЕНИЯ АКТИВНЫХ НАГРУЗОК

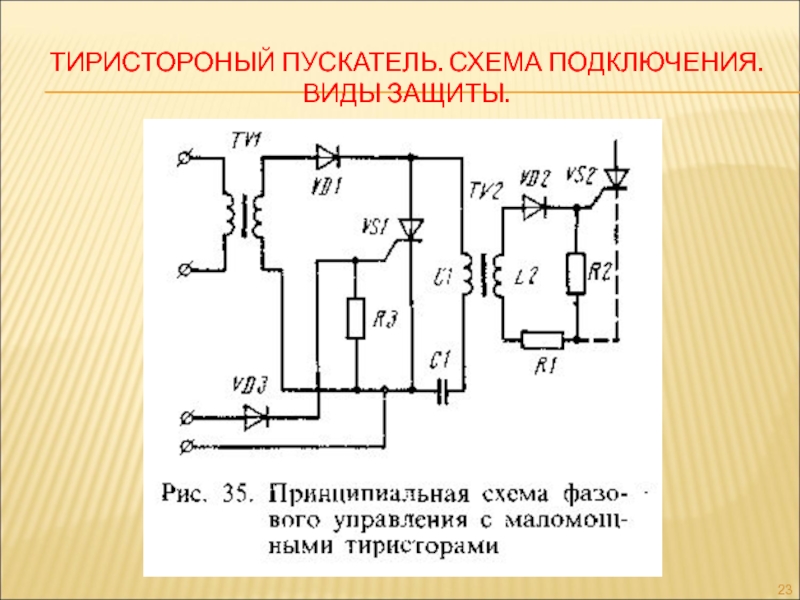

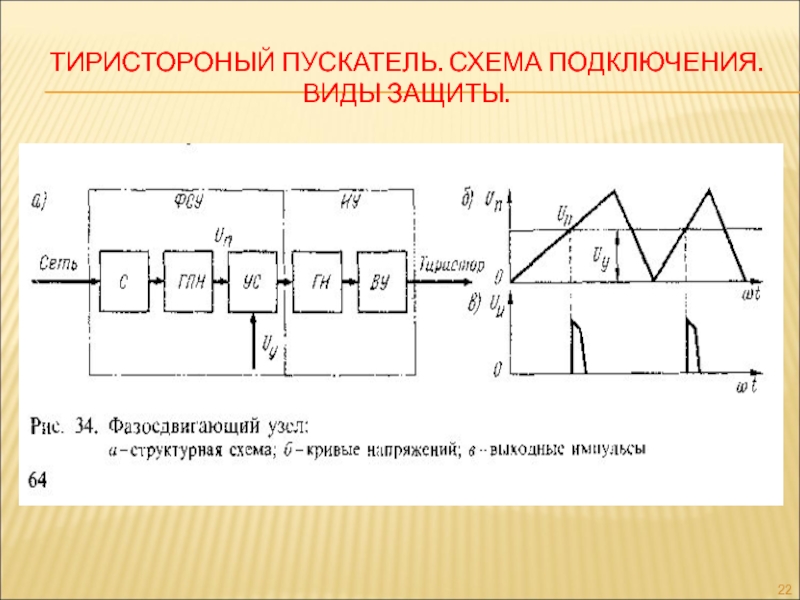

- 22. Тиристороный пускатель. Схема подключения. Виды защиты.
- 23. Тиристороный пускатель. Схема подключения. Виды защиты.
- 24. График частоты вращения ротора асинхронного двигателя в
- 25. Тормозные электромагниты. 1-подшипниковый щит АД2-втулка3-конец вала4-втулка5-диск6-штырь7-фрикционные
- 26. Полупроводниковые реле различного назначения. Принципиальная схема транзисторного

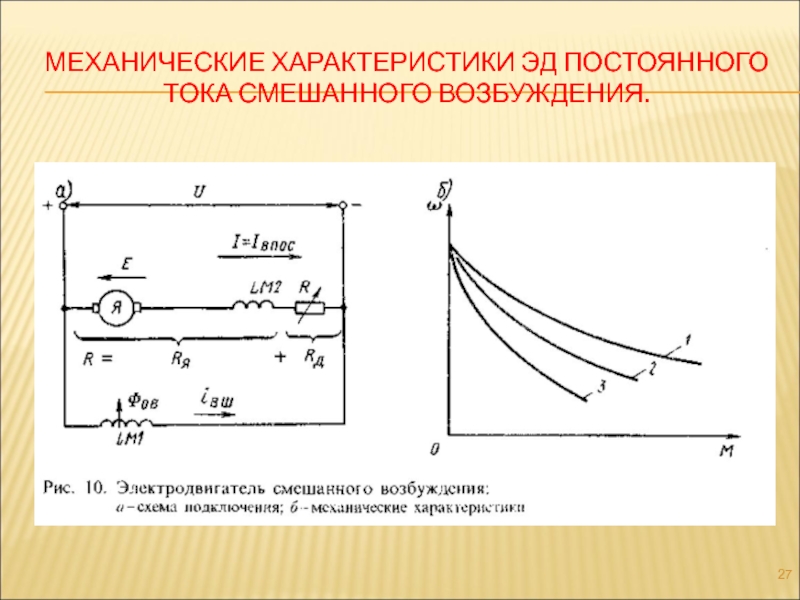

- 27. Механические характеристики ЭД постоянного тока смешанного возбуждения.
- 28. Механические характеристики ЭД постоянного тока параллельного, последовательного и смешанного возбуждения.
- 29. Система генератор-двигатель без ПКО и система генератор-двигатель
- 30. Пусковые свойства асинхронных двигателей. Двойная беличья клетка.

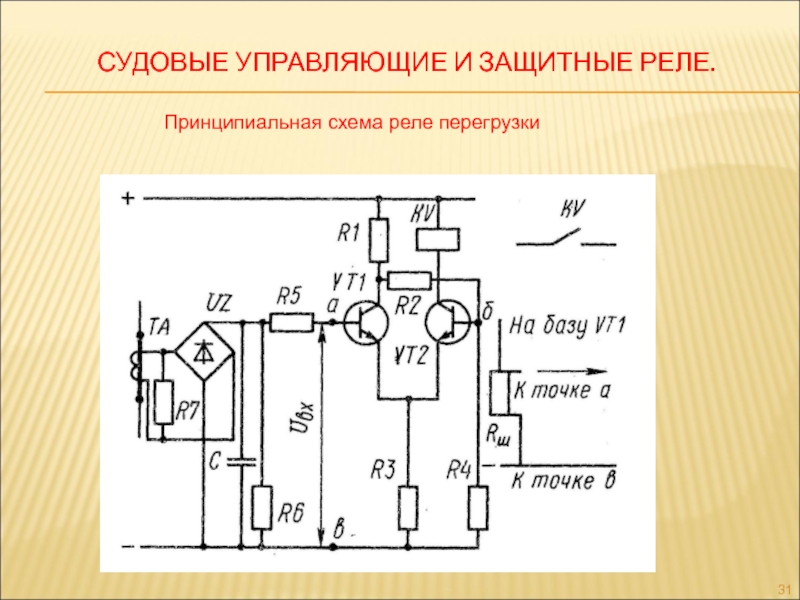

- 31. Судовые управляющие и защитные реле. Принципиальная схема реле перегрузки
- 32. Контакторы постоянного тока Неподвижный контакт 1 скоба

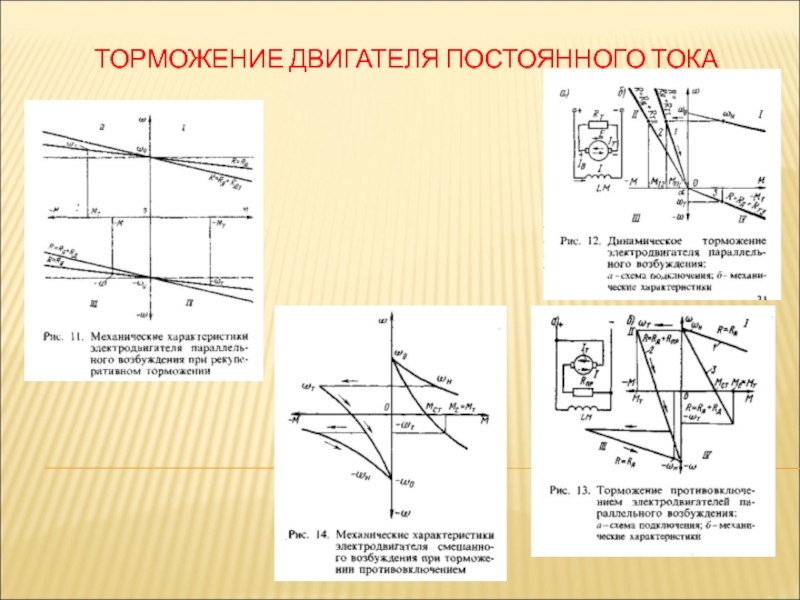

- 33. Торможение двигателя постоянного тока

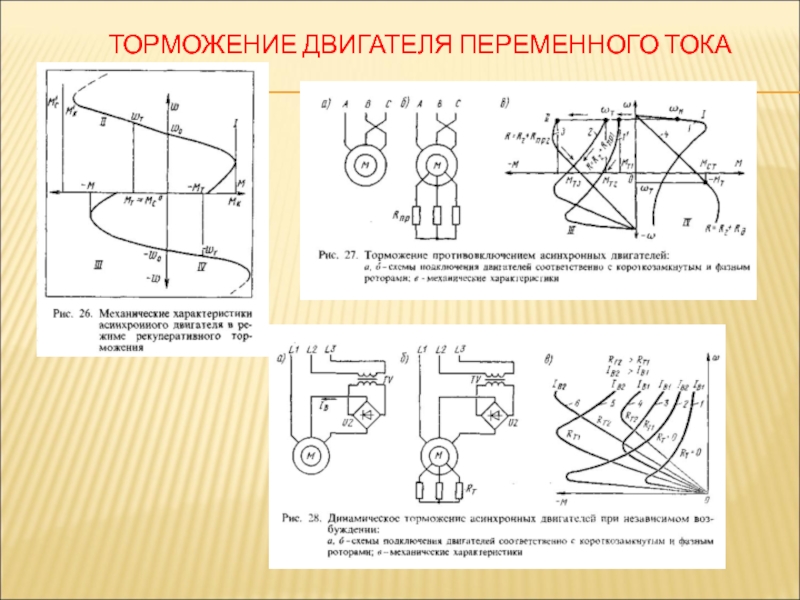

- 34. Торможение двигателя переменного тока

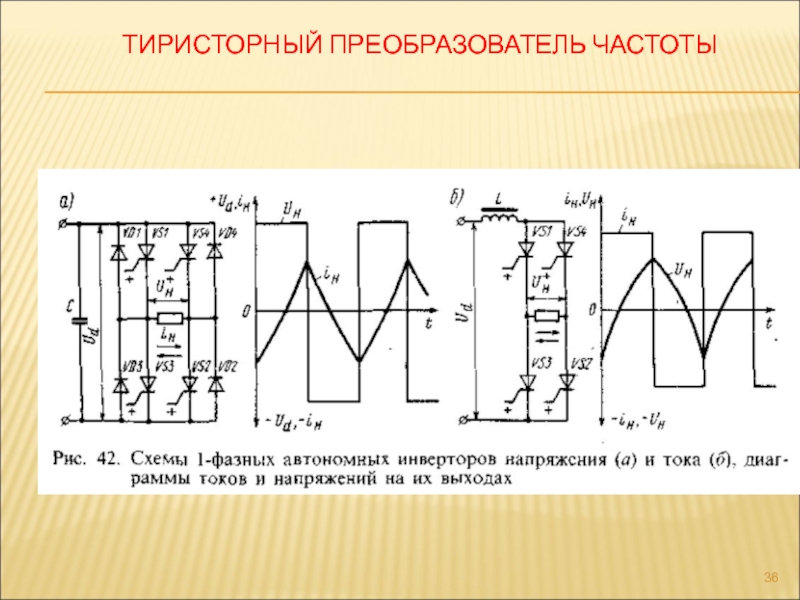

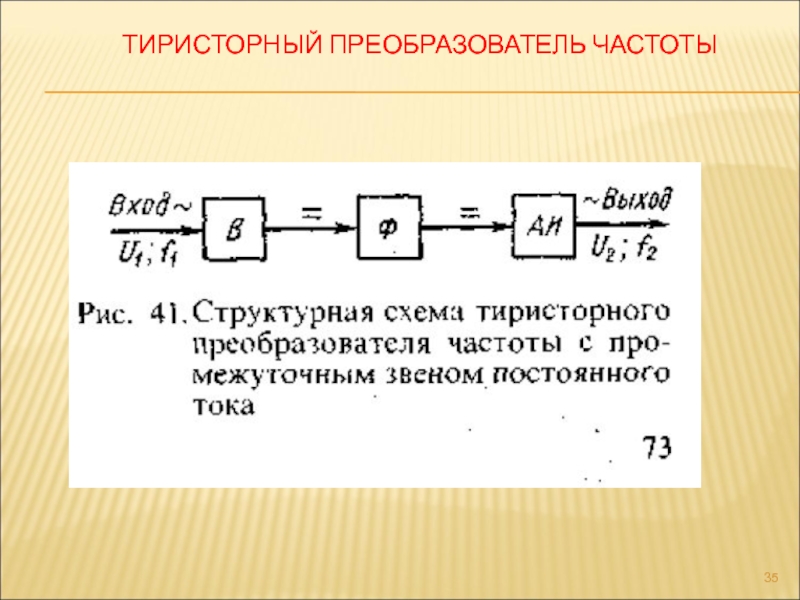

- 35. Тиристорный преобразователь частоты
- 36. Тиристорный преобразователь частоты
- 37. Скачать презентанцию

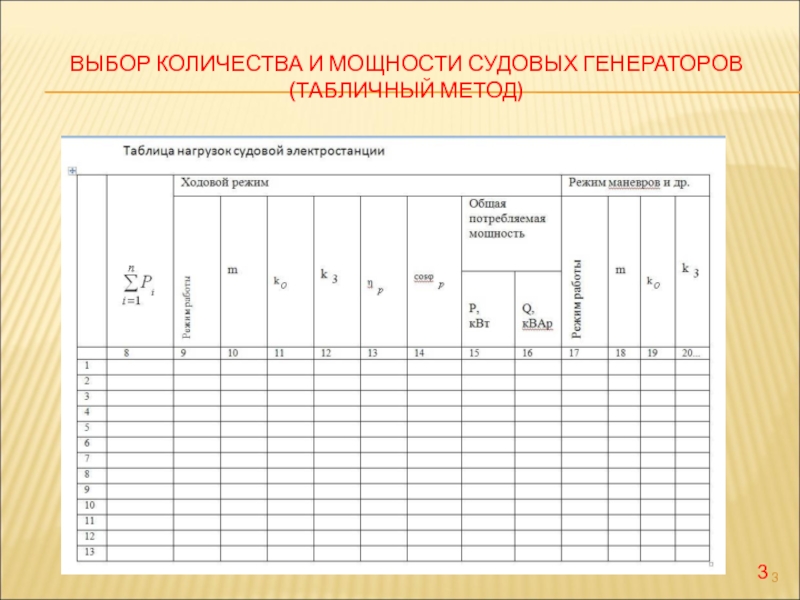

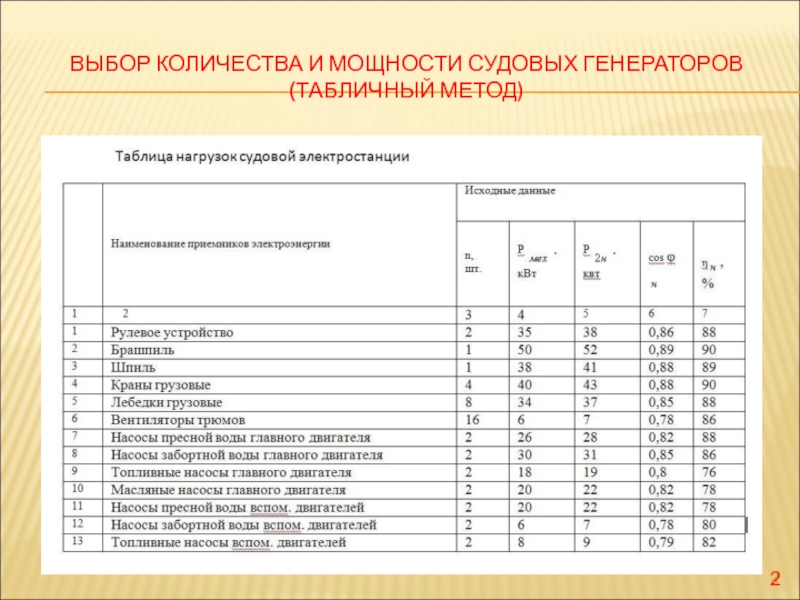

Выбор количества и мощности судовых генераторов (табличный метод) 2
Слайды и текст этой презентации
Слайд 1СТРУКТУРНЫЕ СХЕМЫ СЭЭС
СТРУКТУРНАЯ СХЕМА АВТОНОМНОЙ СЭЭС С ОДНОЙ ОСНОВНОЙ И
ОДНОЙ АВАРИЙНОЙ ЭЛЕКТРОСТАНЦИЯМИ
ЕДИНОЙ СЭЭС
Слайд 6Системы возбуждения синхронного генератора
а) независимая система возбуждения
б) система с самовозбуждением
6

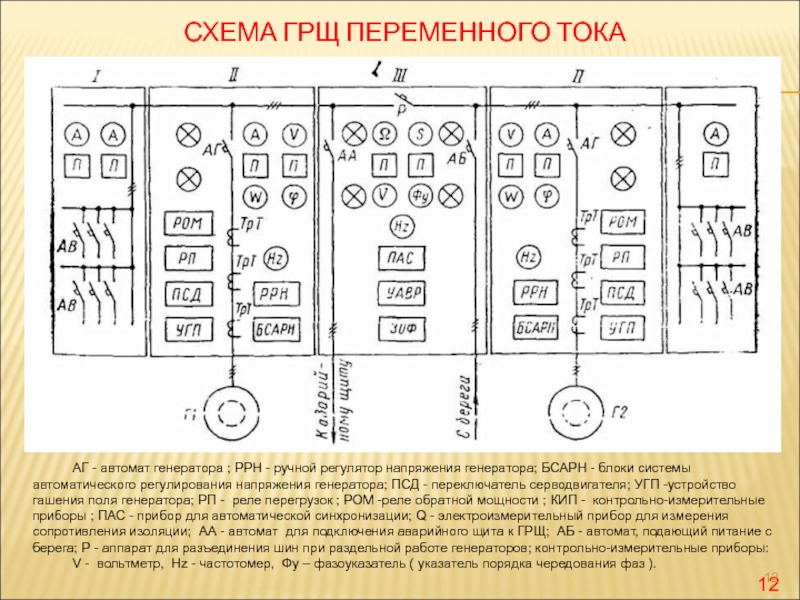

Слайд 12Схема грщ переменного тока
АГ - автомат генератора ; РРН -
ручной регулятор напряжения генератора; БСАРН - блоки системы автоматического регулирования
напряжения генератора; ПСД - переключатель серводвигателя; УГП -устройство гашения поля генератора; РП - реле перегрузок ; РОМ -реле обратной мощности ; КИП - контрольно-измерительные приборы ; ПАС - прибор для автоматической синхронизации; Q - электроизмерительный прибор для измерения сопротивления изоляции; АА - автомат для подключения аварийного щита к ГРЩ; АБ - автомат, подающий питание с берега; Р - аппарат для разъединения шин при раздельной работе генераторов; контрольно-измерительные приборы:V - вольтметр, Hz - частотомер, Фу – фазоуказатель ( указатель порядка чередования фаз ).
12
Слайд 13Автоматический выключатель серии ам
Винт
Отключающий валик
Пластина
Якорь
Токоведущая часть контакта
Подвижный контакт- ролик
Изоляционная втулка
Магнитопровод
расцепителя
Стойка
Прорезь
Пружина
Контакт
Ось
Дугогасительный рог
Дугогасительная камера
Дугогасительный рог
Контакт
Ролик
Вал
Контакт
Селективный валик
Пружина
Катушка
Рычаг
Пружина
Включающий вал
13

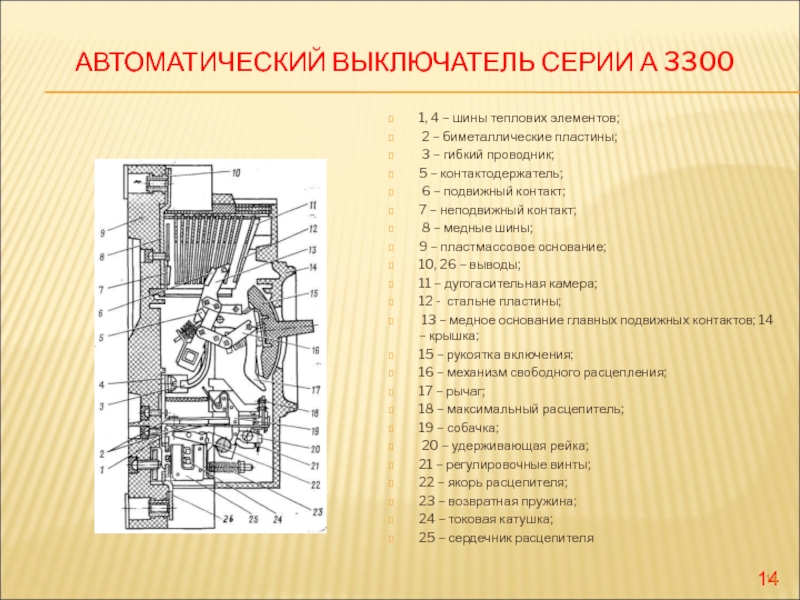

Слайд 14Автоматический выключатель серии а 3300
1, 4 – шины теплових элементов;
2 – биметаллические пластины;
3 – гибкий проводник;
5 –
контактодержатель;6 – подвижный контакт;
7 – неподвижный контакт;
8 – медные шины;
9 – пластмассовое основание;
10, 26 – выводы;
11 – дугогасительная камера;
12 - стальне пластины;
13 – медное основание главных подвижных контактов; 14 – крышка;
15 – рукоятка включения;
16 – механизм свободного расцепления;
17 – рычаг;
18 – максимальный расцепитель;
19 – собачка;
20 – удерживающая рейка;
21 – регулировочные винты;
22 – якорь расцепителя;
23 – возвратная пружина;
24 – токовая катушка;
25 – сердечник расцепителя
14

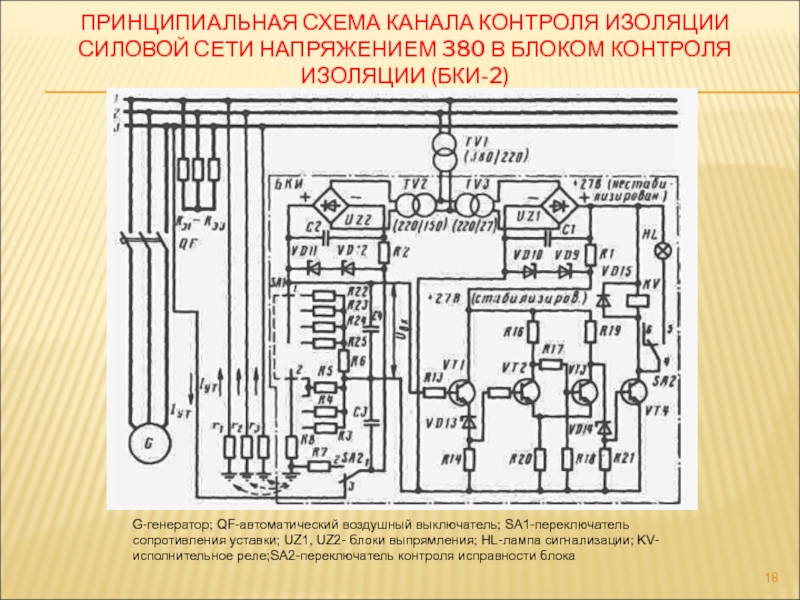

Слайд 18ПРИНЦИПИАЛЬНАЯ СХЕМА КАНАЛА КОНТРОЛЯ изоляции СИЛОВОЙ СЕТИ НАПРЯЖЕНИЕМ 380 В
БЛОКом КОНТРОЛЯ ИЗОЛЯЦИИ (БКИ-2)
G-генератор; QF-автоматический воздушный выключатель; SA1-переключатель сопротивления уставки;
UZ1, UZ2- блоки выпрямления; HL-лампа сигнализации; KV- исполнительное реле;SA2-переключатель контроля исправности блока

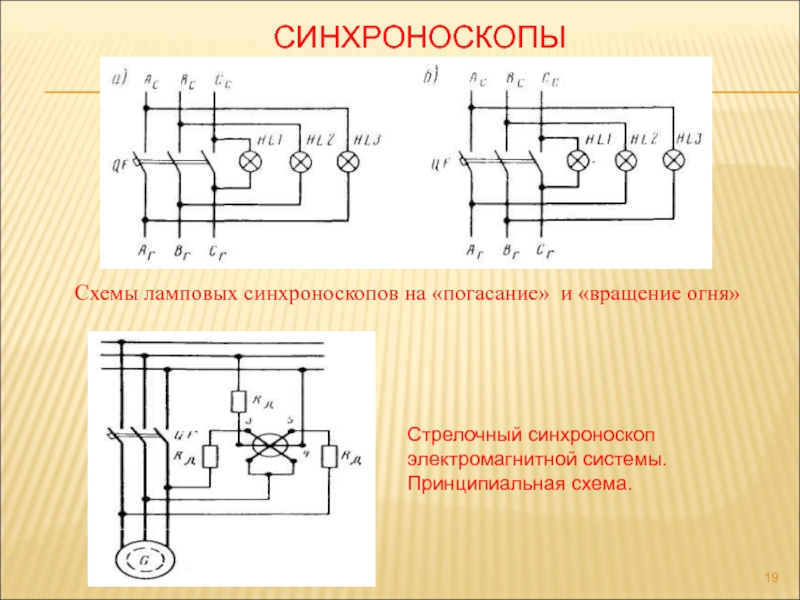

Слайд 19СИНХРОНОСКОПЫ
Схемы ламповых синхроноскопов на «погасание» и «вращение огня»
Стрелочный синхроноскоп
электромагнитной
системы.
Принципиальная схема.

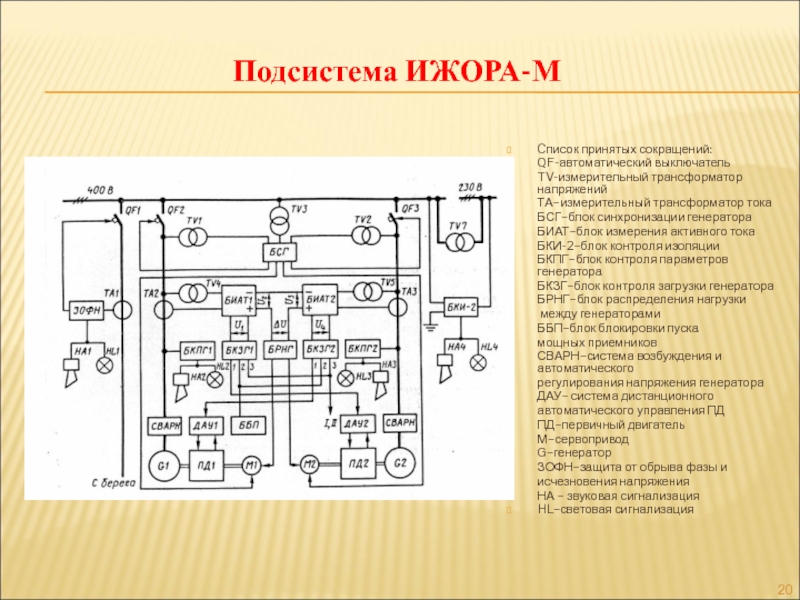

Слайд 20Cписок принятых сокращений:
QF-автоматический выключатель
TV-измерительный трансформатор напряжений
ТА–измерительный трансформатор тока
БСГ–блок синхронизации генератора
БИАТ–блок
измерения активного тока
БКИ-2–блок контроля изоляции
БКПГ–блок контроля параметров генератора
БКЗГ–блок контроля загрузки
генератораБРНГ–блок распределения нагрузки
между генераторами
ББП–блок блокировки пуска
мощных приемников
СВАРН–система возбуждения и автоматического
регулирования напряжения генератора
ДАУ– система дистанционного
автоматического управления ПД
ПД–первичный двигатель
М–сервопривод
G–генератор
ЗОФН–защита от обрыва фазы и
исчезновения напряжения
НА – звуковая сигнализация
HL–световая сигнализация
Подсистема ИЖОРА-М

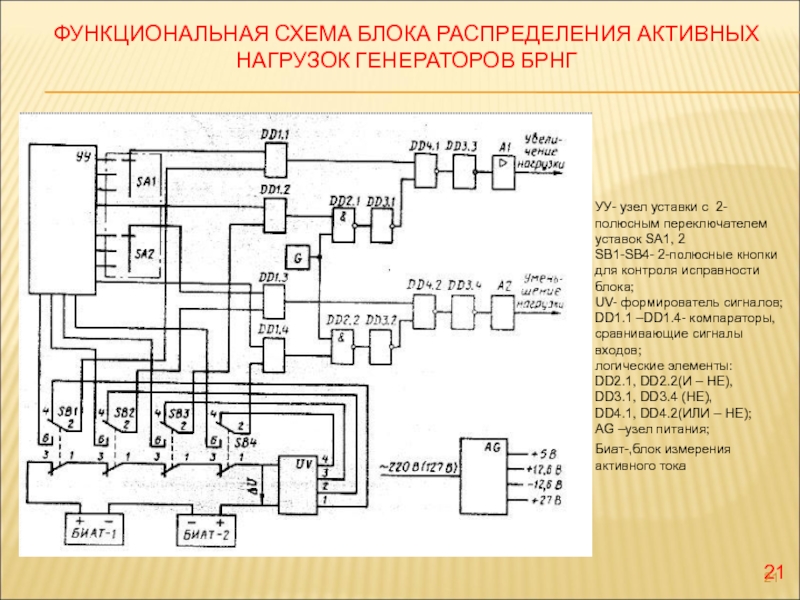

Слайд 21ФУНКЦИОНАЛЬНАЯ СХЕМА БЛОКА РАСПРЕДЕЛЕНИЯ АКТИВНЫХ
НАГРУЗОК ГЕНЕРАТОРОВ БРНГ
УУ- узел уставки
с 2-полюсным переключателем уставок SA1, 2
SB1-SB4- 2-полюсные кнопки для контроля
исправности блока;UV- формирователь сигналов;
DD1.1 –DD1.4- компараторы, сравнивающие сигналы входов;
логические элементы: DD2.1, DD2.2(И – НЕ), DD3.1, DD3.4 (НЕ), DD4.1, DD4.2(ИЛИ – НЕ);
АG –узел питания;
Биат-,блок измерения активного тока
21

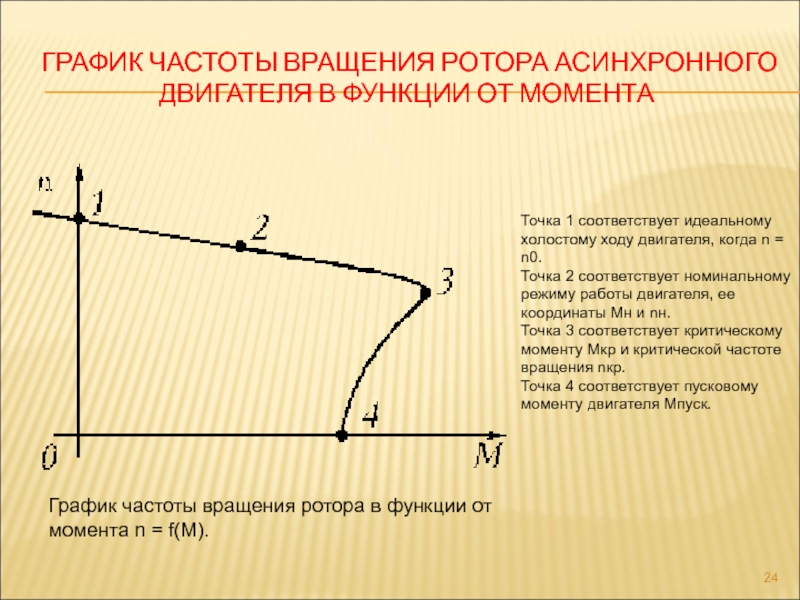

Слайд 24График частоты вращения ротора асинхронного двигателя в функции от момента
График
частоты вращения ротора в функции от момента n = f(M).
Точка 1 соответствует идеальному холостому ходу двигателя, когда n = n0.
Точка 2 соответствует номинальному режиму работы двигателя, ее координаты Мн и nн.
Точка 3 соответствует критическому моменту Мкр и критической частоте вращения nкр.
Точка 4 соответствует пусковому моменту двигателя Мпуск.

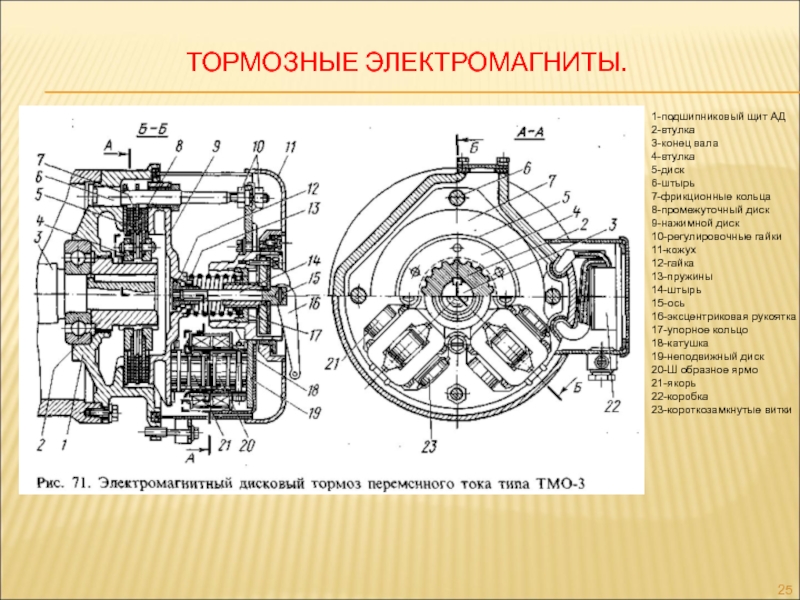

Слайд 25Тормозные электромагниты.
1-подшипниковый щит АД
2-втулка
3-конец вала
4-втулка
5-диск
6-штырь
7-фрикционные кольца
8-промежуточный диск
9-нажимной диск
10-регулировочные гайки
11-кожух
12-гайка
13-пружины
14-штырь
15-ось
16-эксцентриковая
рукоятка
17-упорное кольцо
18-катушка
19-неподвижный диск
20-Ш образное ярмо
21-якорь
22-коробка
23-короткозамкнутые витки
Слайд 26Полупроводниковые реле различного назначения.
Принципиальная схема транзисторного реле времени
контакт S1
транзистор VТ
катушка
реле К
контакт реле К1.1
выходного реле К
конденсатор С
диод VD
напряжения
питания Ек.сопротивления R1 и R2

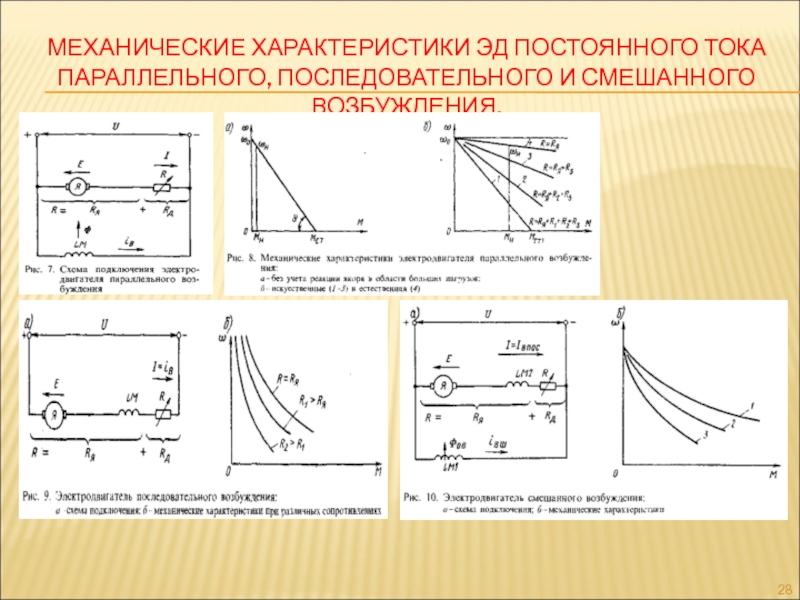

Слайд 28Механические характеристики ЭД постоянного тока параллельного, последовательного и смешанного возбуждения.
Слайд 29Система генератор-двигатель без ПКО и система генератор-двигатель с ПКО
М2 -двигатель
постоянного тока с независимым возбуждением, (исполнительный двигатель).
G – якорь
генератора M1- Первичный двигатель
LG- Обмотки возбуждения генератора
LM2- Обмотки возбуждения двигателя
Система генератор-двигатель без ПКО и система
Система генератор-двигатель с ПКО

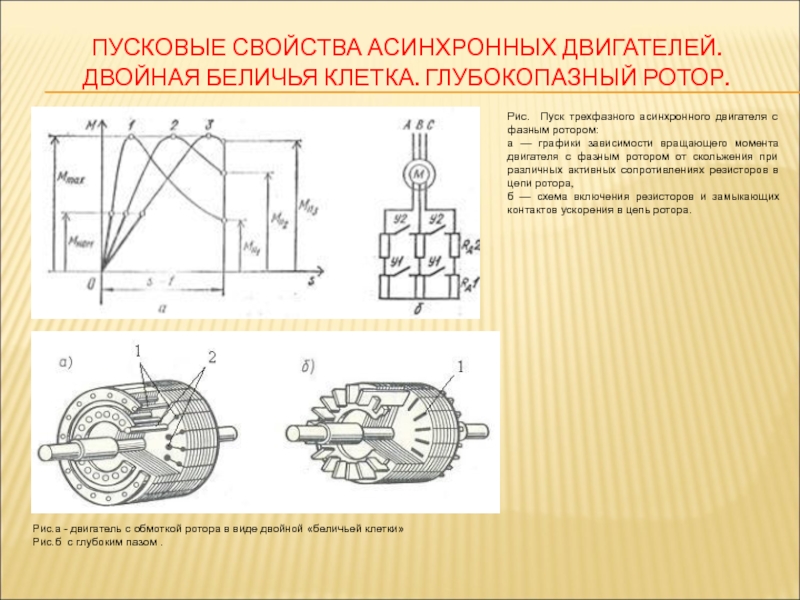

Слайд 30Пусковые свойства асинхронных двигателей. Двойная беличья клетка. Глубокопазный ротор.
Рис. Пуск
трехфазного асинхронного двигателя с фазным ротором:
а — графики зависимости
вращающего момента двигателя с фазным ротором от скольжения при различных активных сопротивлениях резисторов в цепи ротора, б — схема включения резисторов и замыкающих контактов ускорения в цепь ротора.
Рис.а - двигатель с обмоткой ротора в виде двойной «беличьей клетки»
Рис.б с глубоким пазом .

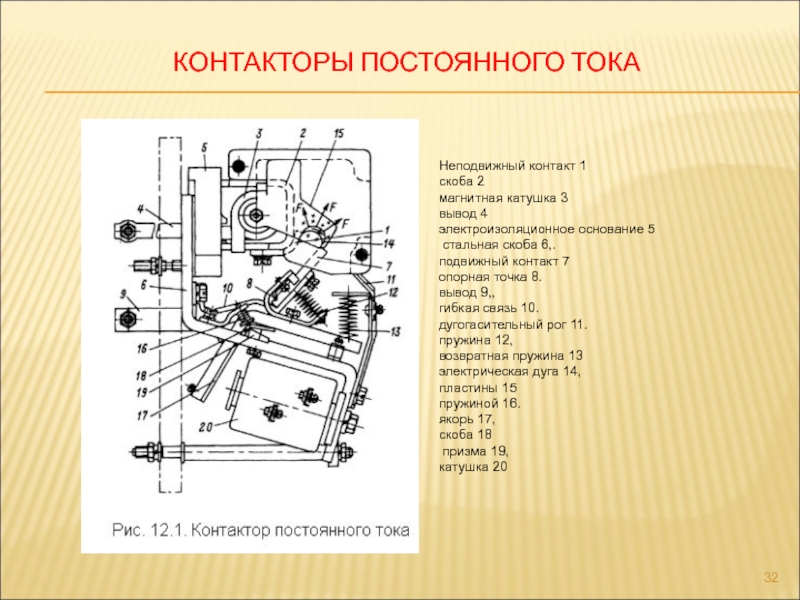

Слайд 32Контакторы постоянного тока
Неподвижный контакт 1
скоба 2
магнитная катушка 3
вывод 4
электроизоляционное основание 5
стальная скоба 6,.
подвижный контакт
7 опорная точка 8.
вывод 9,,
гибкая связь 10.
дугогасительный рог 11.
пружина 12,
возвратная пружина 13
электрическая дуга 14,
пластины 15
пружиной 16.
якорь 17,
скоба 18
призма 19,
катушка 20
