Сварочное оборудование Севмашпредприятия
Содержание
- 1. Сварочное оборудование Севмашпредприятия
- 2. Сварочное оборудование СевмашпредприятияВ конце 80-х – начале
- 3. Источники питания сварочной дуги
- 4. Слайд 4
- 5. Слайд 5
- 6. Статическая вольтамперная характеристика дугиВ области I увеличение
- 7. Статическая вольтамперная характеристика дугиВ области II (80
- 8. Статическая вольтамперная характеристика дугиНа участке III, при

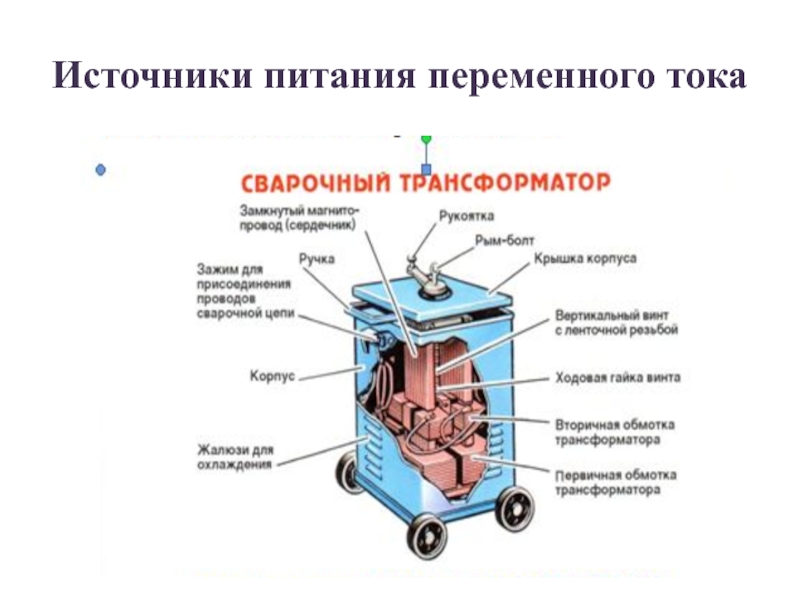

- 9. Источники питания переменного тока

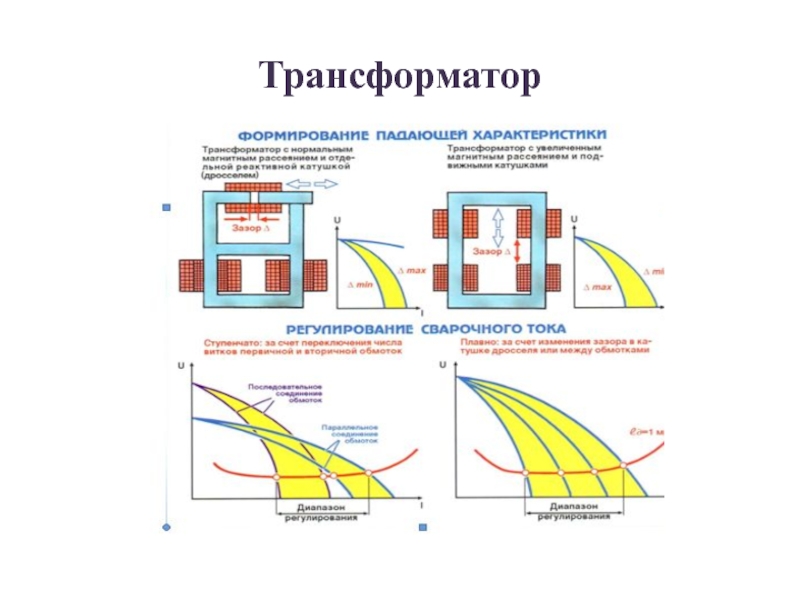

- 10. Трансформатор

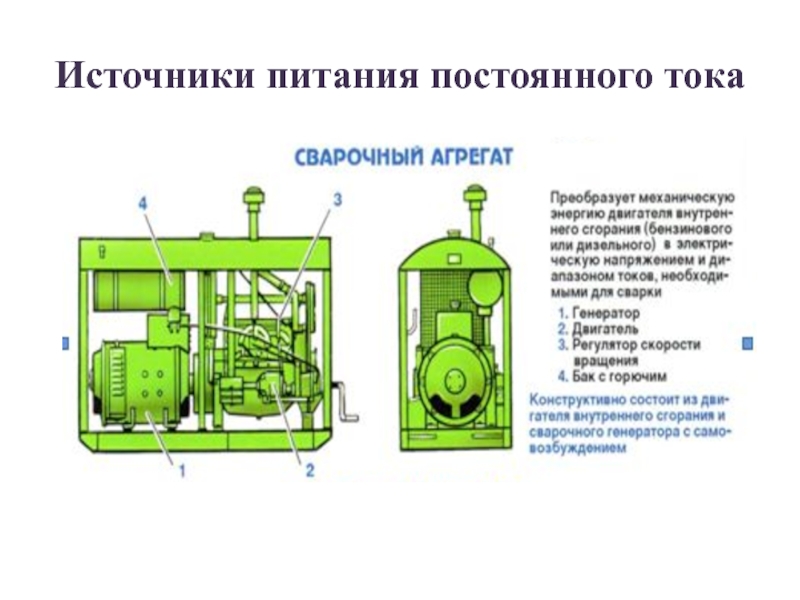

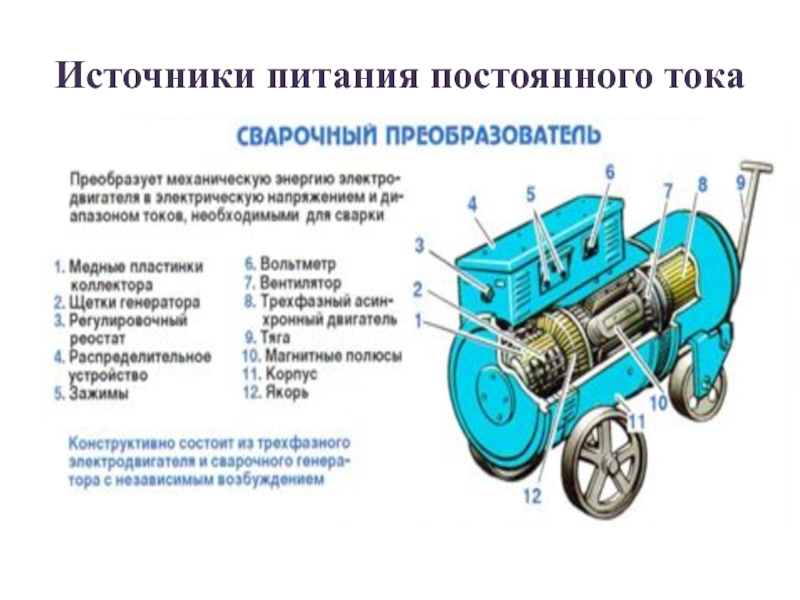

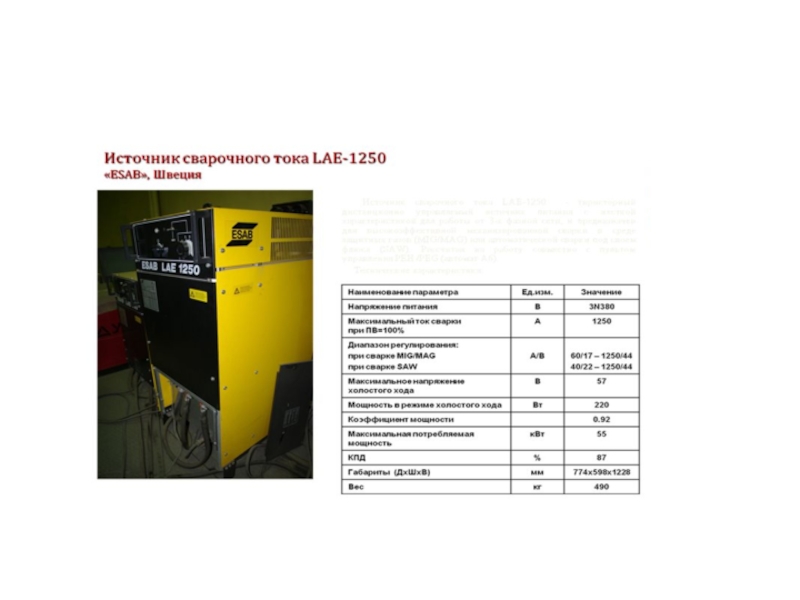

- 11. Источники питания постоянного тока

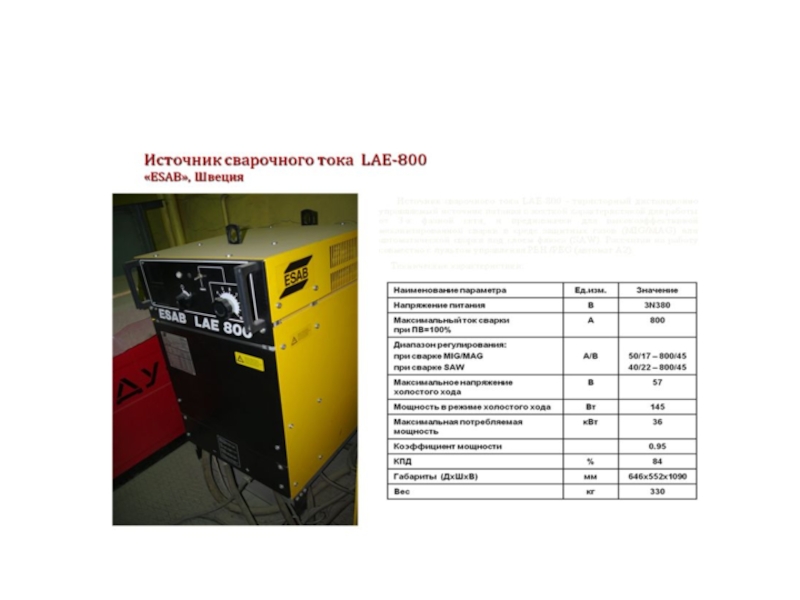

- 12. Источники питания постоянного тока

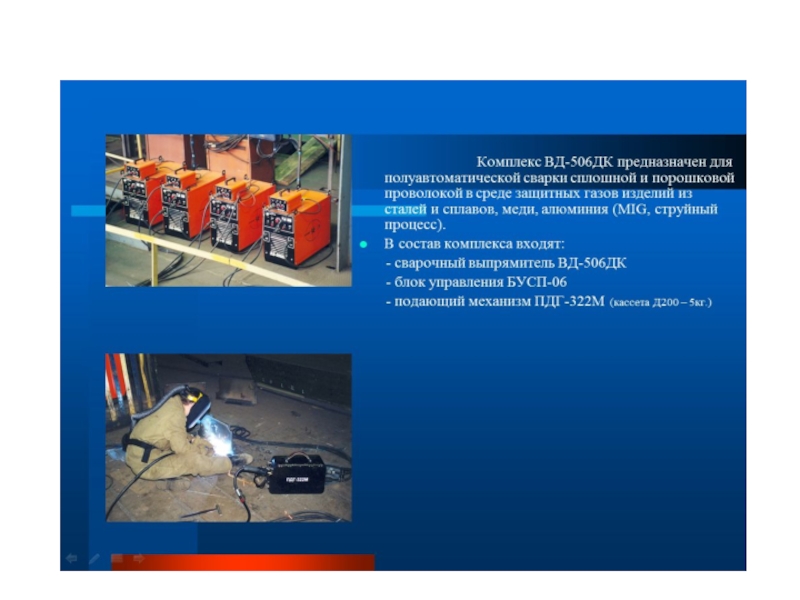

- 13. Источники питания постоянного тока
- 14. Источники питания постоянного тока
- 15. ИнверторыРабота инверторного блока питания основана на инверсии
- 16. Преимущества инверторовУниверсальность - возможность использования инверторного блока
- 17. Инверторные источники – наиболее развитый вид сварочного
- 18. Слайд 18
- 19. Конверторы Конвертор – это регулятор тока для

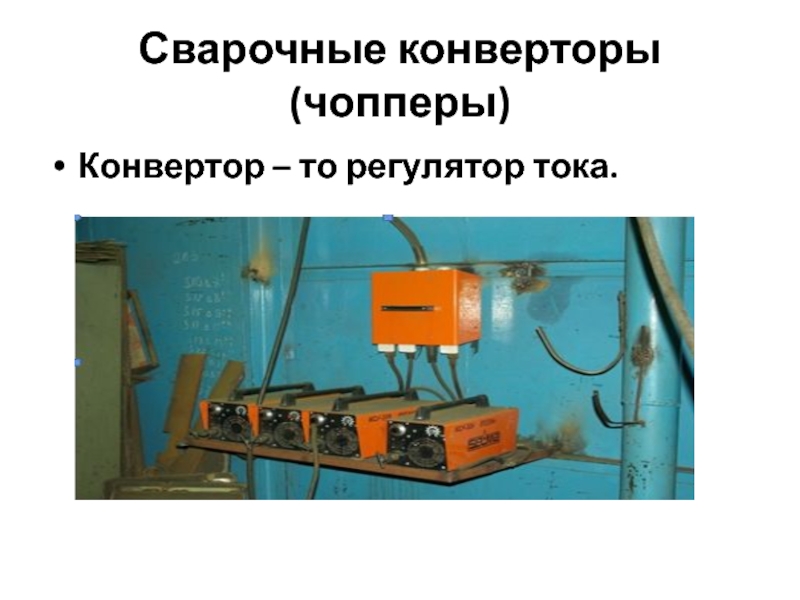

- 20. Сварочные конверторы (чопперы)Конвертор – то регулятор тока.

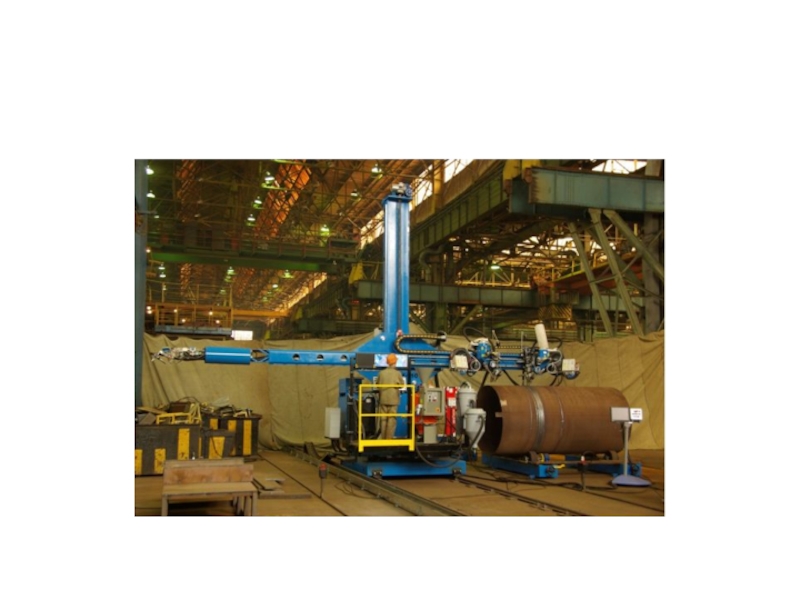

- 21. Слайд 21
- 22. Слайд 22
- 23. Слайд 23
- 24. Слайд 24
- 25. Слайд 25
- 26. Слайд 26
- 27. Слайд 27
- 28. Слайд 28
- 29. Слайд 29
- 30. Слайд 30
- 31. Слайд 31
- 32. Скачать презентанцию
Сварочное оборудование СевмашпредприятияВ конце 80-х – начале 90-х одной из основных задач ОГСв стала планомерная замена парка морально устаревшего и физически изношенного оборудования выпуска 70-80г.г. прошлого столетия, парк которого составлял более
Слайды и текст этой презентации

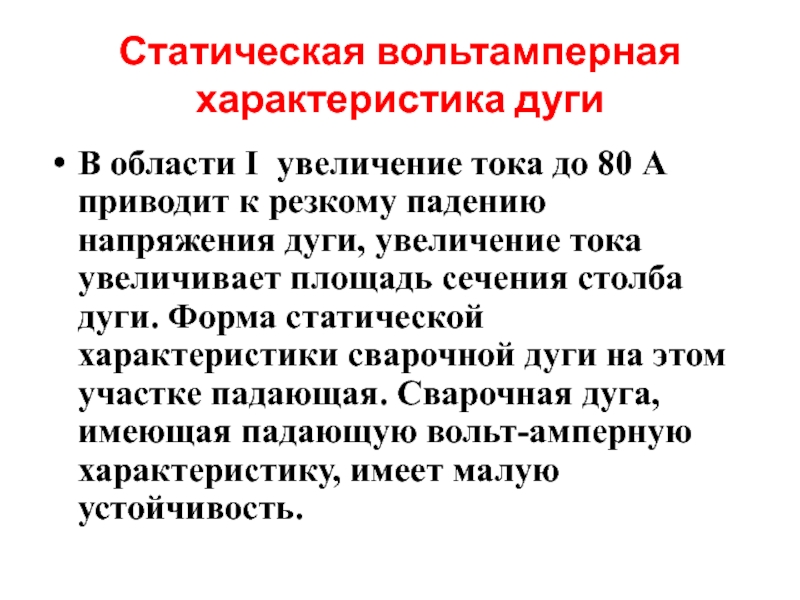

Слайд 6Статическая вольтамперная характеристика дуги
В области I увеличение тока до 80
А приводит к резкому падению напряжения дуги, увеличение тока увеличивает
площадь сечения столба дуги. Форма статической характеристики сварочной дуги на этом участке падающая. Сварочная дуга, имеющая падающую вольт-амперную характеристику, имеет малую устойчивость.

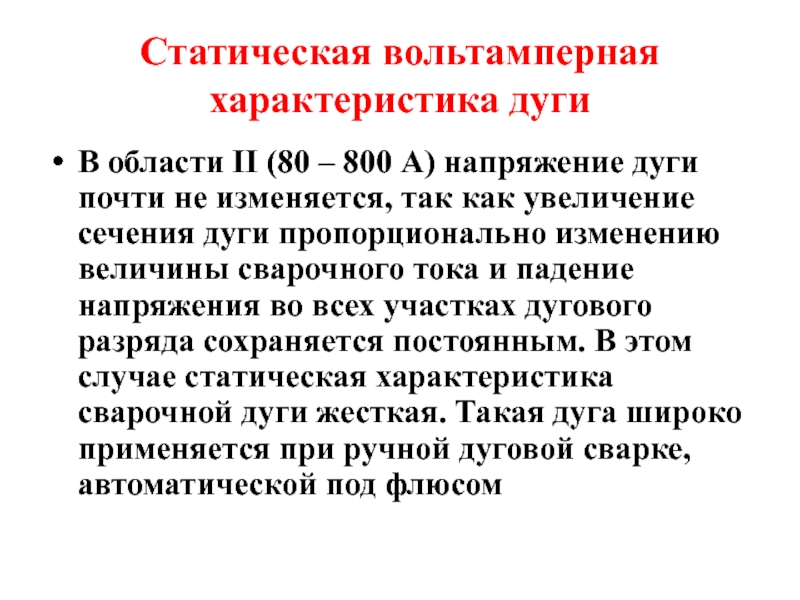

Слайд 7Статическая вольтамперная характеристика дуги
В области II (80 – 800 А)
напряжение дуги почти не изменяется, так как увеличение сечения дуги
пропорционально изменению величины сварочного тока и падение напряжения во всех участках дугового разряда сохраняется постоянным. В этом случае статическая характеристика сварочной дуги жесткая. Такая дуга широко применяется при ручной дуговой сварке, автоматической под флюсом
Слайд 8Статическая вольтамперная характеристика дуги
На участке III, при увеличении тока более
800 А, напряжение дуги снова возрастает. Дуга с возрастающей характеристикой
широко применяется при сварке под флюсом и в защитных газах
Слайд 15Инверторы
Работа инверторного блока питания основана на инверсии – фазовом сдвиге
напряжения (отсюда и название) с покаскадным увеличением частоты и силы
тока на выходе.Преобразование при этом происходит дважды. Сначала обычный сетевой ток с напряжением 220 В и частотой 50 Гц преобразуется в постоянный. Потом, на втором преобразователе, ток снова становится переменным, но уже с низким напряжением, большой силой тока и высокой частотой.
Слайд 16Преимущества инверторов
Универсальность - возможность использования инверторного блока управления фактически к
любым типам оборудования для сварки.
Значительная экономия электроэнергии при выполнении электросварочных
работ (в 1,5 – 2 раза по сравнению с обычными трансформаторами).Высокий КПД, доходящий до 90%.
Малый вес при равной мощности дуги по сравнению со стандартными аппаратами.
Высокое качество сварных соединений и производительность труда
Снижается влияние человеческого фактора при сварке.

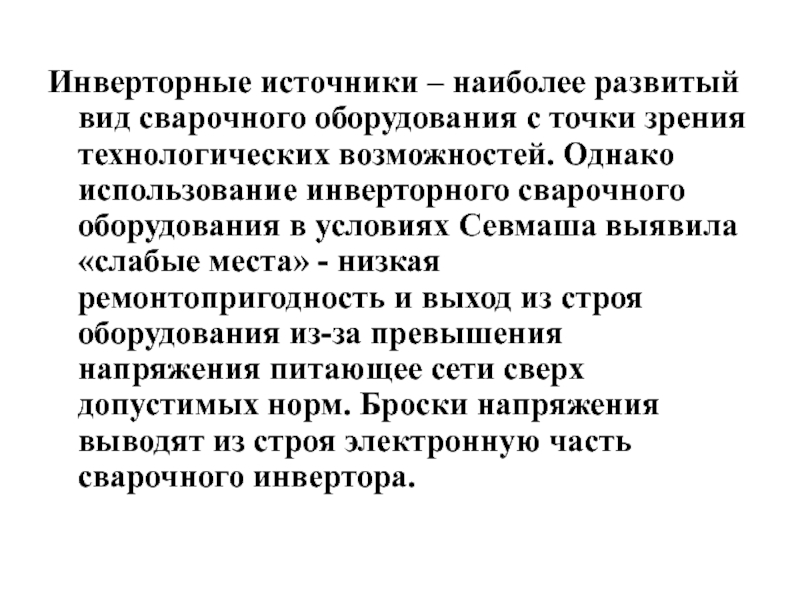

Слайд 17Инверторные источники – наиболее развитый вид сварочного оборудования с точки
зрения технологических возможностей. Однако использование инверторного сварочного оборудования в условиях
Севмаша выявила «слабые места» - низкая ремонтопригодность и выход из строя оборудования из-за превышения напряжения питающее сети сверх допустимых норм. Броски напряжения выводят из строя электронную часть сварочного инвертора.

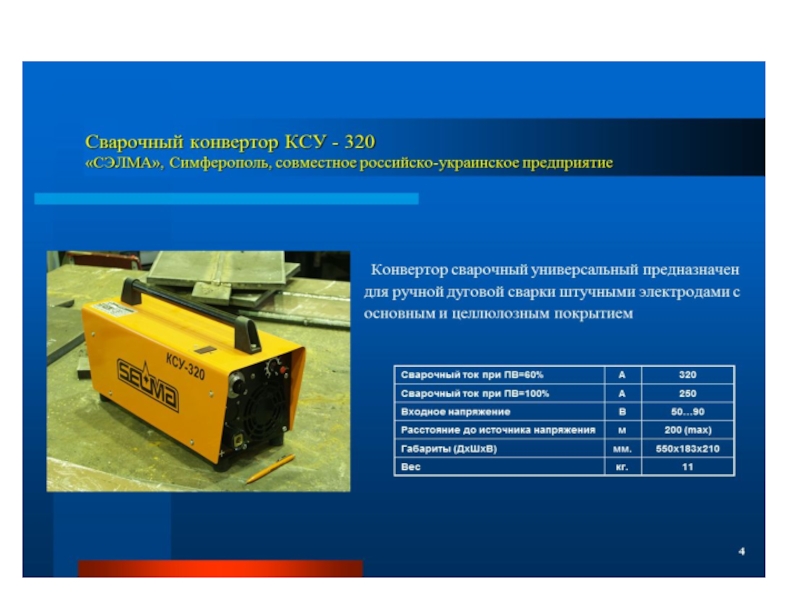

Слайд 19Конверторы
Конвертор – это регулятор тока для ручной дуговой, аргонодуговой
и полуавтоматической сварки. При этом у конвертора, в отличие от
инвертора, имеется только одна ступень преобразования и отсутствует сварочный трансформатор.
