Слайд 1Свойства влажного воздуха
I-x диаграмма влажного воздуха

Слайд 2Влажный воздух
Смесь сухого воздуха и водяного пара.
Основные параметры:
абсолютная

и относительная влажность,
влагосодержание,
энтальпия (теплосодержание),
плотность,
парциальное давление пара

в воздухе,
температура.

Влажный воздух Смесь сухого воздуха и водяного пара.Основные параметры: абсолютная и относительная влажность, влагосодержание, энтальпия (теплосодержание), плотность,

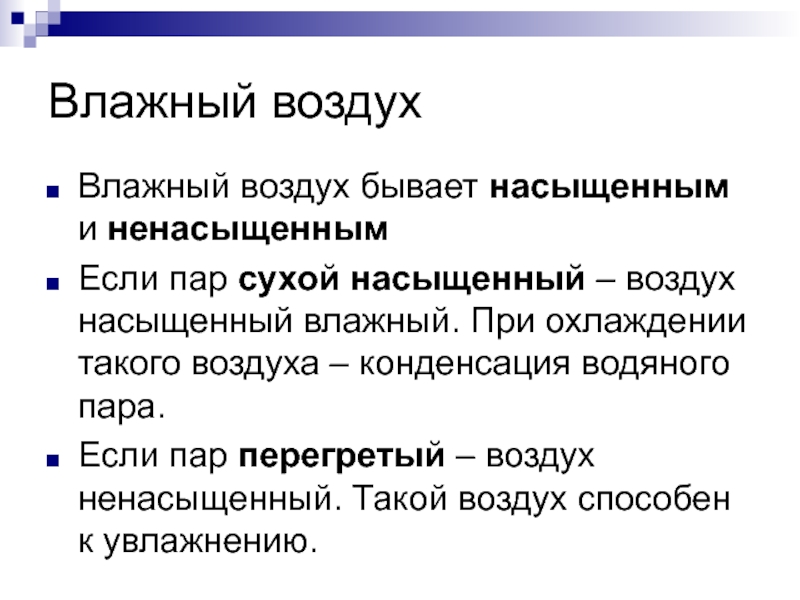

Слайд 3Влажный воздух
Влажный воздух бывает насыщенным и ненасыщенным
Если пар сухой

насыщенный – воздух насыщенный влажный. При охлаждении такого воздуха –

конденсация водяного пара.
Если пар перегретый – воздух ненасыщенный. Такой воздух способен к увлажнению.

Влажный воздухВлажный воздух бывает насыщенным и ненасыщенным Если пар сухой насыщенный – воздух насыщенный влажный. При охлаждении

Слайд 4Влажный воздух- идеальный газ
С достаточной для технических расчетов степенью точности

влажный воздух подчиняется законам смеси идеальных газов.
Каждый компонент газовой

смеси занимает тот же объем, что и вся смесь, имеет температуру и парциальное давление смеси.

Влажный воздух- идеальный газС достаточной для технических расчетов степенью точности влажный воздух подчиняется законам смеси идеальных газов.

Слайд 5Закон Менделеева-Клапейрона
Для идеальных газов:

pv=RT

Плотность идеального газа:

Слайд 6
Относительная влажность воздуха
Масса водяного пара в воздухе может меняться от

0 до максимального значения.
Отношение абсолютной влажности к максимально возможной

при той же температуре и давлении называют относительной влажностью воздуха или степенью насыщения ( ).
При ϕ=0 – сухой воздух, при ϕ=100% - насыщенный воздух.

Относительная влажность воздухаМасса водяного пара в воздухе может меняться от 0 до максимального значения. Отношение абсолютной влажности

Слайд 7Влагосодержание воздуха
Количество водяного пара содержащегося во влажном воздухе и

приходящегося на 1 кг абсолютно сухого воздуха, объем которого не

изменяется:

где х - влагосодержание воздуха, кг п/кг в;
0,622 – отношение мольных масс водяного пара и воздуха.

Влагосодержание воздуха Количество водяного пара содержащегося во влажном воздухе и приходящегося на 1 кг абсолютно сухого воздуха,

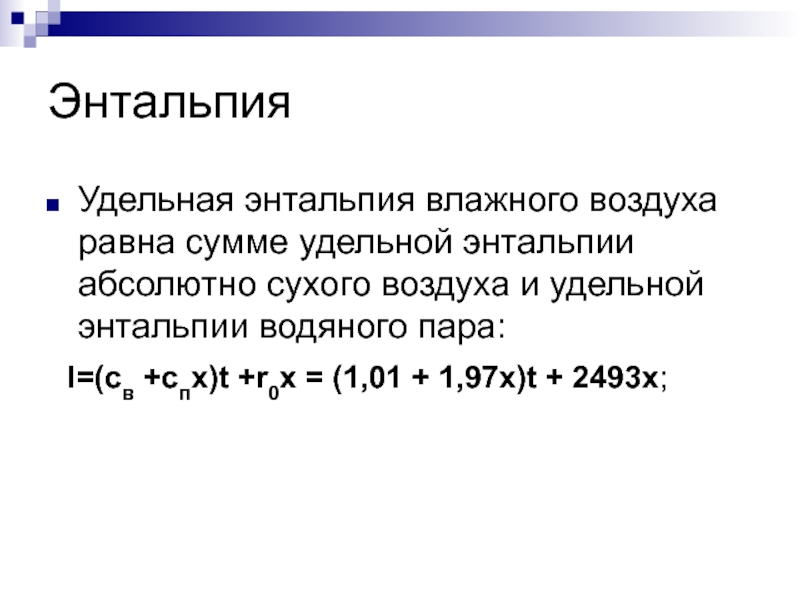

Слайд 8Энтальпия
Удельная энтальпия влажного воздуха равна сумме удельной энтальпии абсолютно сухого

воздуха и удельной энтальпии водяного пара:
I=(св +спх)t +r0x

= (1,01 + 1,97x)t + 2493x;

ЭнтальпияУдельная энтальпия влажного воздуха равна сумме удельной энтальпии абсолютно сухого воздуха и удельной энтальпии водяного пара:

Слайд 9I=(св +спх)t +r0x = (1,01 + 1,97x)t + 2493x;
где I

– энтальпия влажного воздуха, кДж/кг;
св = 1,01– средняя

удельная теплоемкость сухого воздуха (при постоянном давлении);
сп = 1,97– средняя удельная теплоемкость водяного пара, кДж/(кг град);
t - температура воздуха (по сухому термометру), 0С;
r0 = 2493– удельная теплота парообразования воды при 00С, кДж/кг.

I=(св +спх)t +r0x = (1,01 + 1,97x)t + 2493x;где I – энтальпия влажного воздуха, кДж/кг; св

Слайд 10
Температура точки росы – это температура, до которой необходимо охладить

влажный воздух, чтобы он перешел в состояние насыщения (ϕ=100%) при

постоянном влагосодержании (x=const).
Температура мокрого термометра – это температура, до которой необходимо охладить влажный воздух, чтобы он перешел в состояние насыщения при постоянной энтальпии (I=const).

Температура точки росы – это температура, до которой необходимо охладить влажный воздух, чтобы он перешел в состояние

Слайд 11Диаграмма Рамзина(I-x или I-d)
Барометрическое давление 745 мм рт ст;
Угол между

осями 135
Вертикальные прямые – x=const;
Наклонные прямые I=const;
линии постоянства температур;
линии постоянства

относительной влажности;
парциального давления водяного пара;
температур мокрого термометра

Диаграмма Рамзина(I-x или I-d)Барометрическое давление 745 мм рт ст;Угол между осями 135Вертикальные прямые – x=const;Наклонные прямые I=const;линии

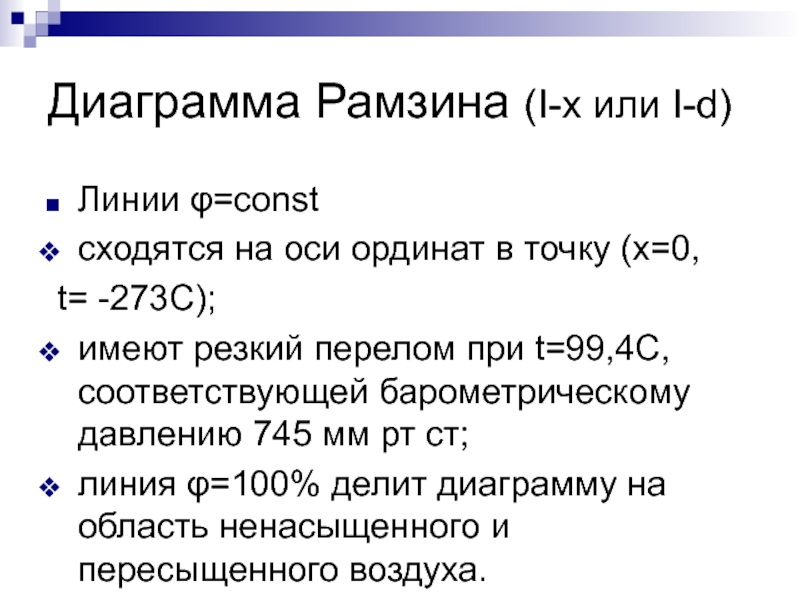

Слайд 12Диаграмма Рамзина (I-x или I-d)
Линии φ=const
сходятся на оси ординат

в точку (x=0,
t= -273C);
имеют резкий перелом при t=99,4С, соответствующей

барометрическому давлению 745 мм рт ст;
линия φ=100% делит диаграмму на область ненасыщенного и пересыщенного воздуха.

Диаграмма Рамзина (I-x или I-d)Линии φ=const сходятся на оси ординат в точку (x=0, t= -273C);имеют резкий перелом

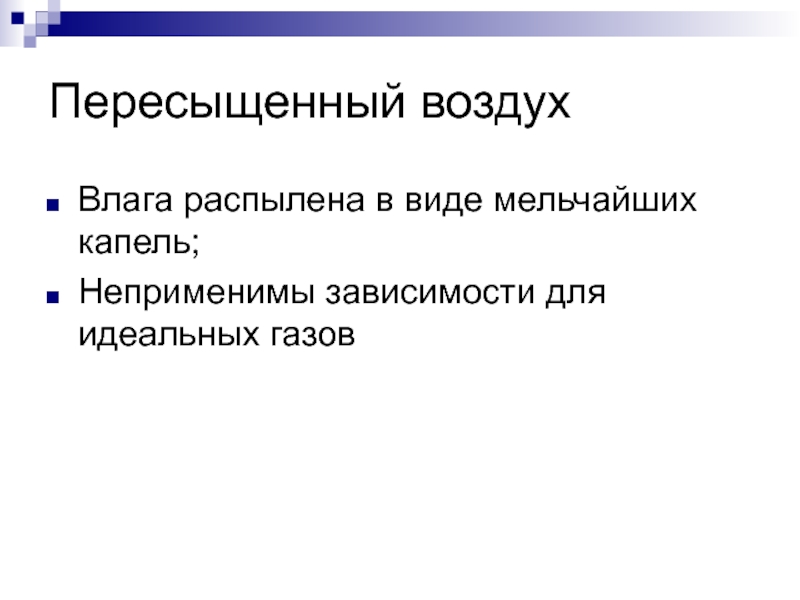

Слайд 13Пересыщенный воздух
Влага распылена в виде мельчайших капель;
Неприменимы зависимости для идеальных

газов

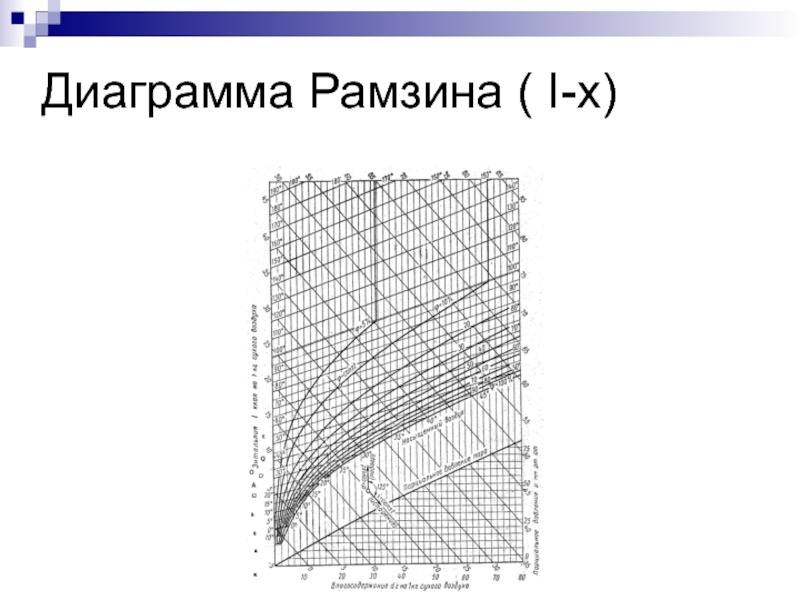

Слайд 14Диаграмма Рамзина ( I-x)

Слайд 15
