СХЕМЫ АЛГОРИТМОВ, ПРОГРАММ ДАННЫХ И СИСТЕМ СХЕМЫ АЛГОРИТМОВ, ПРОГРАММ ДАННЫХ И СИСТЕМ

И СИСТЕМ ГОСТ 19.701-90 (ИСО 5807-85)

Схемы алгоритмов и программ. Правила

выполнения  ГОСТ 19.002-80

задач и определяют этапы обработки, а также различные применяемые носители

данных.
1.2. Схема данных состоит из:
1) символов данных (символы данных могут также указывать вид носителя данных);
2) символов процесса, который следует выполнить над данными (символы процесса могут также указывать функции, выполняемые вычислительной машиной);
3) символов линий, указывающих потоки данных между процессами и (или) носителями данных;
4) специальных символов, используемых для облегчения написания и чтения схемы.
1.3. Символы данных предшествуют и следуют за символами процесса.

Схема программы состоит из:
1) символов процесса, указывающих фактические операции обработки

данных (включая символы, определяющие путь, которого следует придерживаться с учетом логических условий);
2) линейных символов, указывающих поток управления;
3) специальных символов, используемых для облегчения написания и чтения схемы.

и поток данных в системе.
3.2. Схема работы системы состоит из:
1)

символов данных, указывающих на наличие данных (символы данных могут также указывать вид носителя данных);
2) символов процесса, указывающих операции, которые следует выполнить над данными, а также определяющих логический путь, которого следует придерживаться;
3) линейных символов, указывающих потоки данных между процессами и (или) носителями данных, а также поток управления между процессами;
4) специальных символов, используемых для облегчения написания и чтения блок-схемы.

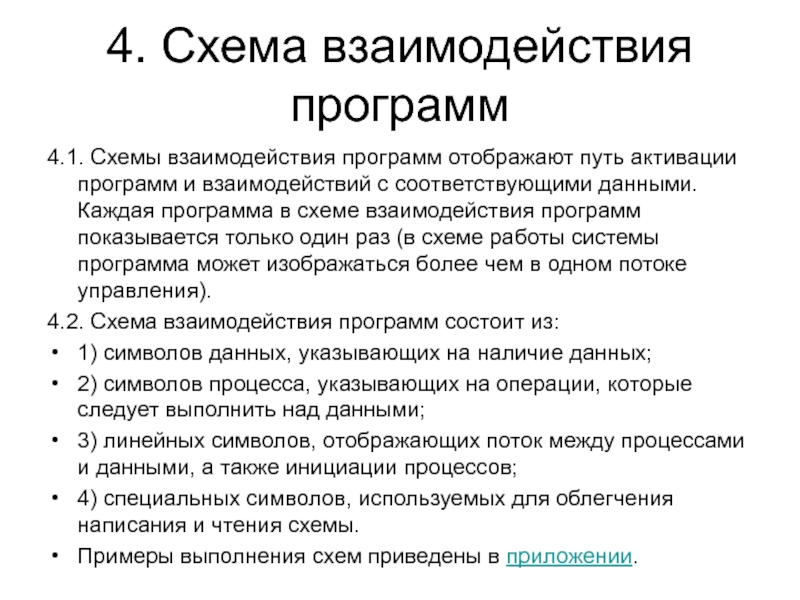

программ и взаимодействий с соответствующими данными. Каждая программа в схеме

взаимодействия программ показывается только один раз (в схеме работы системы программа может изображаться более чем в одном потоке управления).
4.2. Схема взаимодействия программ состоит из:
1) символов данных, указывающих на наличие данных;
2) символов процесса, указывающих на операции, которые следует выполнить над данными;
3) линейных символов, отображающих поток между процессами и данными, а также инициации процессов;
4) специальных символов, используемых для облегчения написания и чтения схемы.
Примеры выполнения схем приведены в приложении.

данных и обрабатывающих блоков, которая требуется для решения задачи или

набора задач.

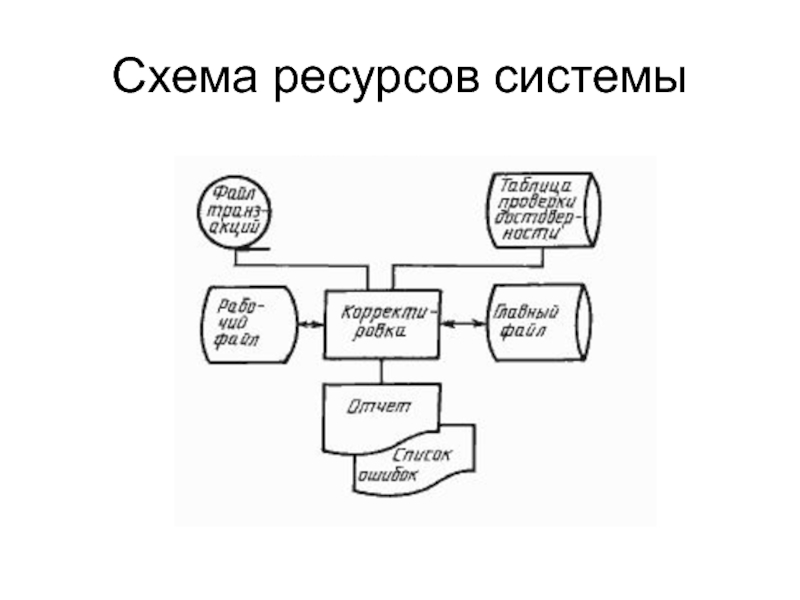

5.2. Схема ресурсов системы состоит из:
1) символов данных, отображающих входные, выходные и запоминающие устройства вычислительной машины;
2) символов процесса, отображающих процессоры (центральные процессоры, каналы и т.д.);
3) линейных символов, отображающих передачу данных между устройствами ввода-вывода и процессорами, а также передачу управления между процессорами;
4) специальных символов, используемых для облегчения написания и чтения схемы.

отображает хранимые данные в виде, пригодном для обработки, носитель данных

не определен.

Дисплей
Символ отображает данные, представленные в человекочитаемой форме на носителе в виде отображающего устройства (экран для визуального наблюдения, индикаторы ввода информации).

Процесс
Символ отображает функцию обработки данных любого вида (выполнение определенной операции или группы операций, приводящее к изменению значения, формы или размещения информации или к определению, по которому из нескольких направлений потока следует двигаться).

место объединения должно быть смещено.
Несколько выходов из символа следует показывать:
1)

несколькими линиями от данного символа к другим символам;
2) одной линией от данного символа, которая затем разветвляется в соответствующее число линий.

показать логический путь, который он представляет, с тем, чтобы эти

условия и соответствующие ссылки были идентифицированы.

Процессы С, D и Е не могут начаться до тех пор, пока не завершится процесс А; аналогично процесс F должен ожидать завершения процессов В, С и D, однако процесс С может начаться и (или) завершиться прежде, чем соответственно начнется и (или) завершится процесс D.

Параллельные действия
Символ отображает синхронизацию двух или более параллельных операций.

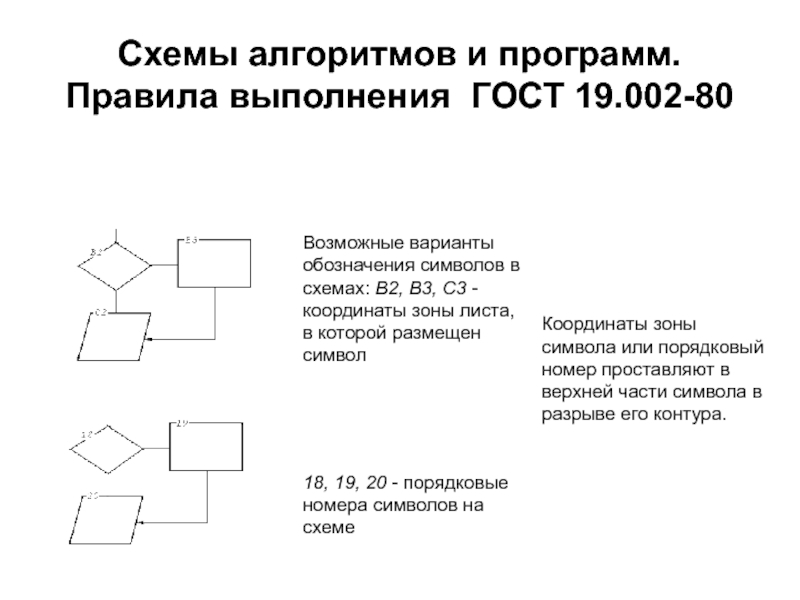

вторая - координату символа
Межстраничный соединитель
Детализация некоторой программы
XB4 -

идентификатор программы;
015 - номер листа, где проведено начало детализируемой программы;
B3 - координата зоны листа.
