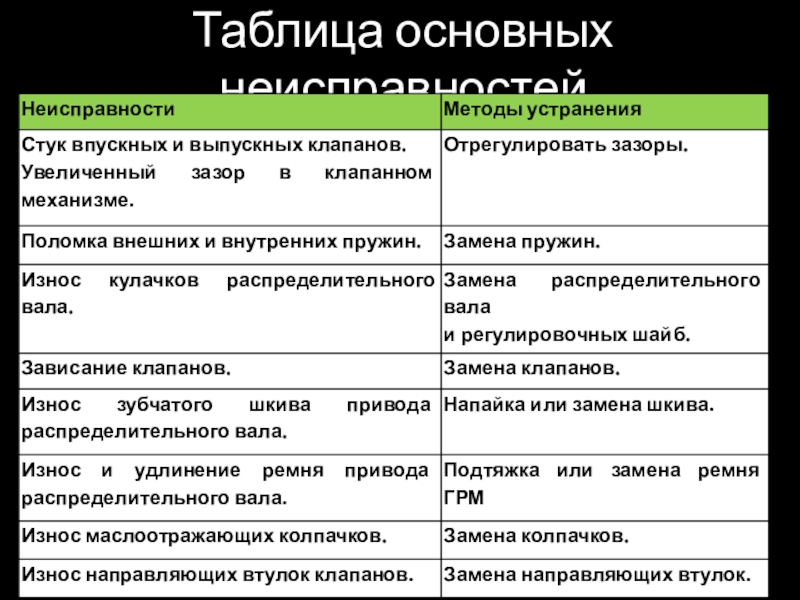

Техническое обслуживание и ремонт двигателя ваз2112

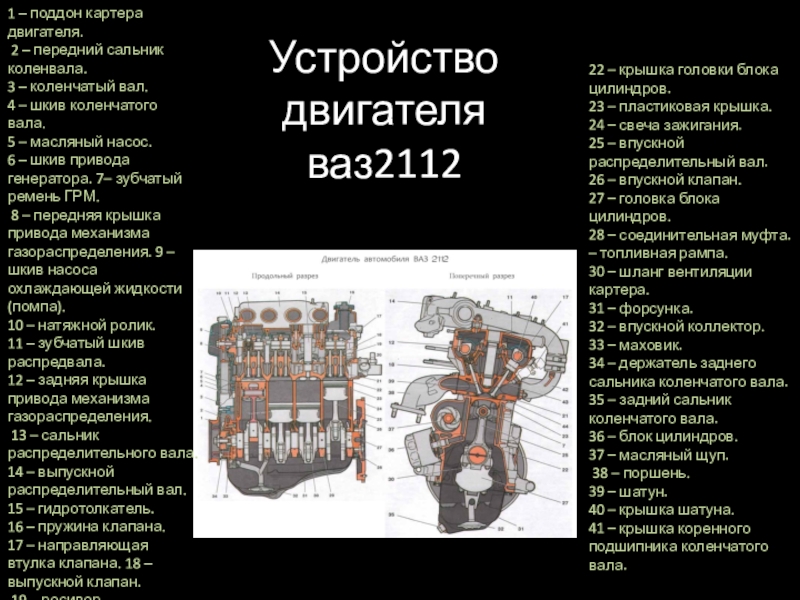

сальник коленвала.
3 – коленчатый вал.
4 – шкив коленчатого

вала.
5 – масляный насос.
6 – шкив привода генератора. 7– зубчатый ремень ГРМ.
8 – передняя крышка привода механизма газораспределения. 9 – шкив насоса охлаждающей жидкости (помпа).
10 – натяжной ролик.
11 – зубчатый шкив распредвала.
12 – задняя крышка привода механизма газораспределения.
13 – сальник распределительного вала.
14 – выпускной распределительный вал.
15 – гидротолкатель.
16 – пружина клапана.
17 – направляющая втулка клапана. 18 – выпускной клапан.
19 – ресивер.
20 – крышка подшипников распределительного вала.

22 – крышка головки блока цилиндров.
23 – пластиковая крышка.
24 – свеча зажигания.
25 – впускной распределительный вал.
26 – впускной клапан.
27 – головка блока цилиндров.
28 – соединительная муфта.
– топливная рампа.
30 – шланг вентиляции картера.
31 – форсунка.
32 – впускной коллектор.
33 – маховик.
34 – держатель заднего сальника коленчатого вала.
35 – задний сальник коленчатого вала.
36 – блок цилиндров.
37 – масляный щуп.
38 – поршень.
39 – шатун.
40 – крышка шатуна.
41 – крышка коренного подшипника коленчатого вала.

подставку.
Выверните датчик указателя температуры охлаждающей жидкости из головки блока

цилиндров и датчик контрольной лампы давления масла из корпуса подшипников распределительных валов.
Снимите кронштейн крепления топливных трубок.
Выньте из отверстий головки блока цилиндров и корпуса подшипников распределительных валов направляющую трубу 7  свечей зажигания.

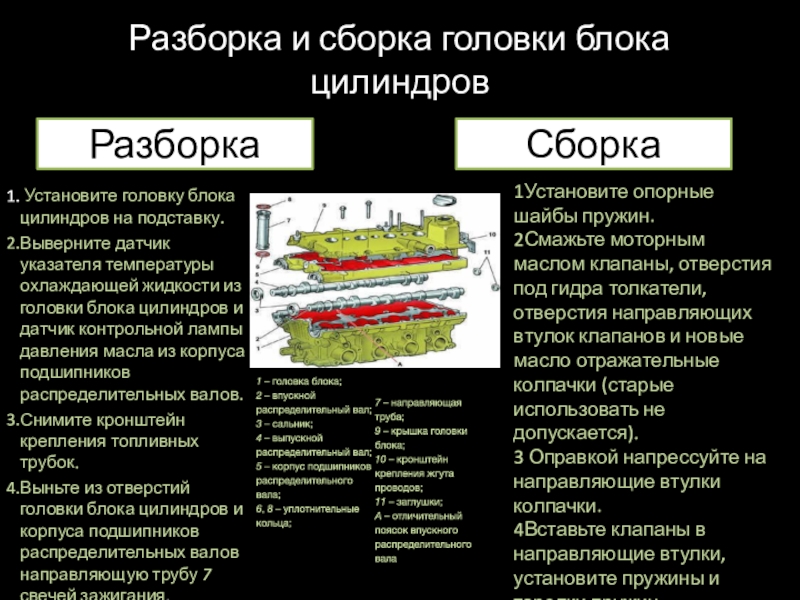

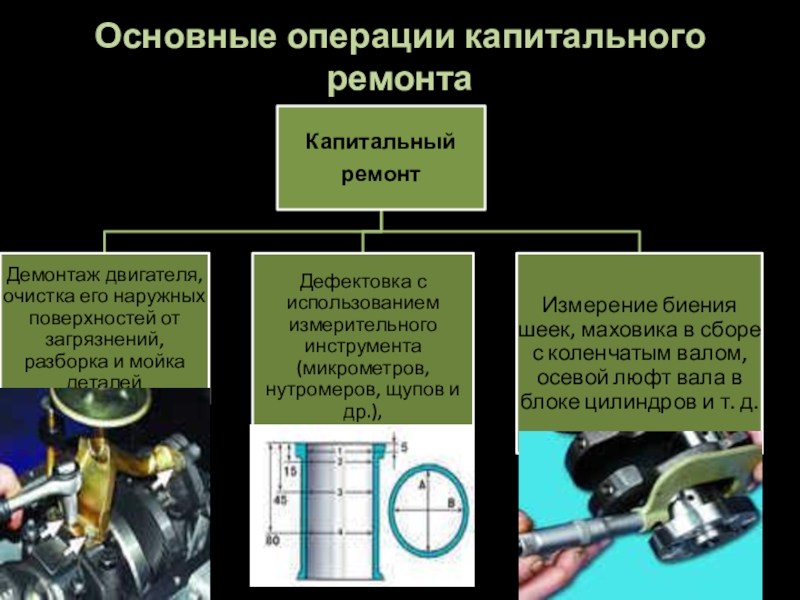

Разборка

Сборка

1Установите опорные шайбы пружин.
2Смажьте моторным маслом клапаны, отверстия под гидра толкатели, отверстия направляющих втулок клапанов и новые масло отражательные колпачки (старые использовать не допускается).
3 Оправкой напрессуйте на направляющие втулки колпачки.
4Вставьте клапаны в направляющие втулки, установите пружины и тарелки пружин

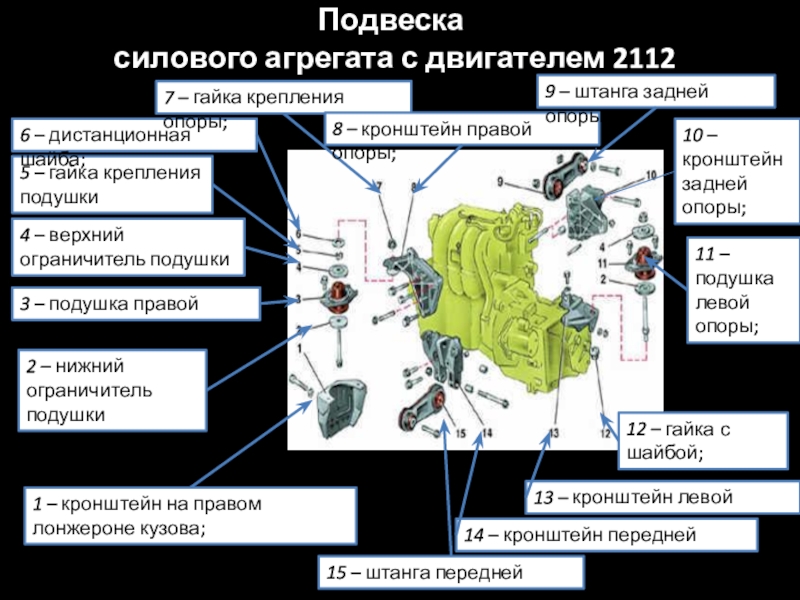

кузова;
2 – нижний ограничитель подушки
4 – верхний ограничитель подушки
5 – гайка крепления подушки
6 –

дистанционная шайба;

7 – гайка крепления опоры;

8 – кронштейн правой опоры;

9 – штанга задней опоры;

10 – кронштейн задней опоры;

11 – подушка левой опоры;

12 – гайка с шайбой;

13 – кронштейн левой опоры;

14 – кронштейн передней опоры

15 – штанга передней опоры

3 – подушка правой опоры

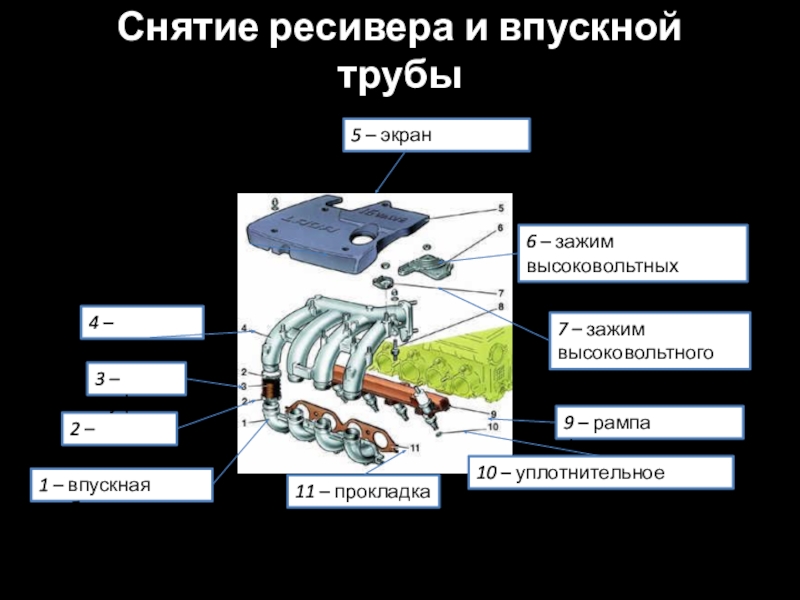

экран ресивера;
6 – зажим высоковольтных
7 – зажим высоковольтного
9 – рампа форсунок
10 –

уплотнительное кольцо

11 – прокладка

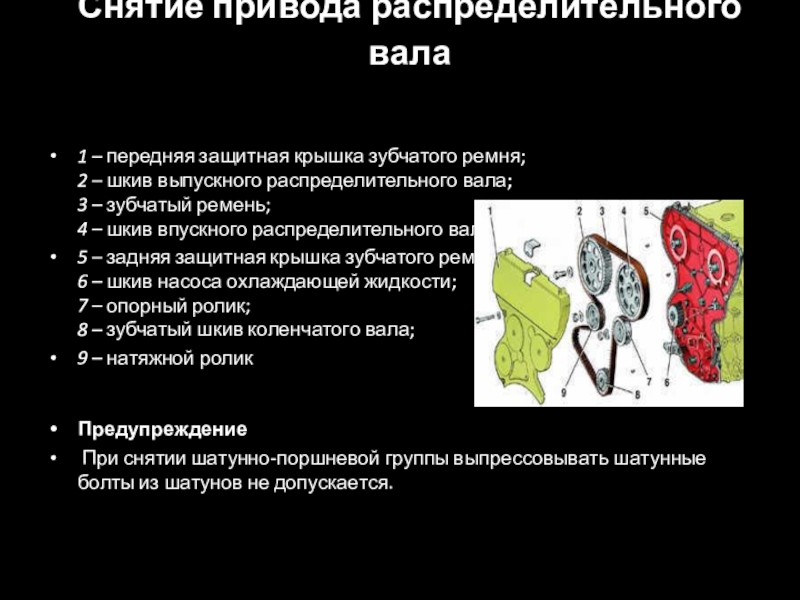

выпускного распределительного вала; 3 – зубчатый ремень; 4 – шкив впускного распределительного вала;
5 – задняя

защитная крышка зубчатого ремня; 6 – шкив насоса охлаждающей жидкости; 7 – опорный ролик; 8 – зубчатый шкив коленчатого вала;
9 – натяжной ролик


Предупреждение
 При снятии шатунно-поршневой группы выпрессовывать шатунные болты из шатунов не допускается.
