Технологии передачи данных

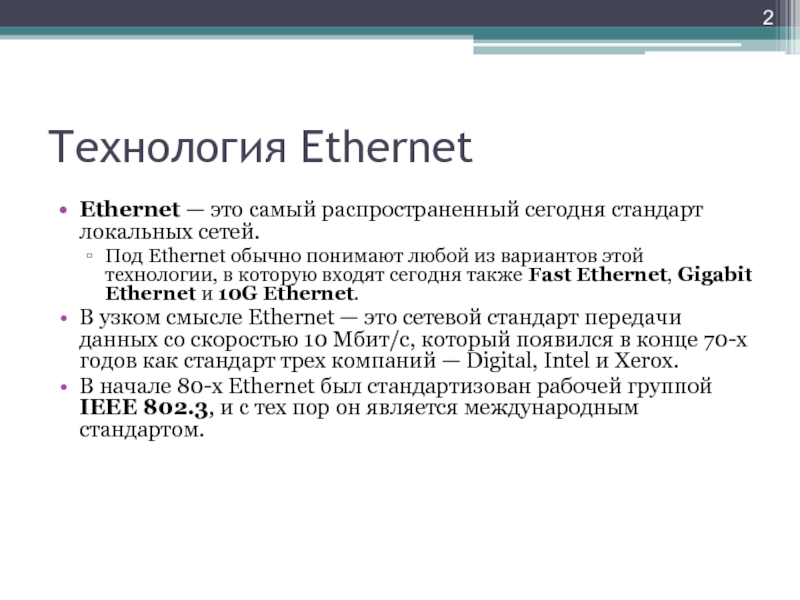

Под Ethernet обычно понимают любой из вариантов этой технологии, в

которую входят сегодня также Fast Ethernet, Gigabit Ethernet и 10G Ethernet.
В узком смысле Ethernet — это сетевой стандарт передачи данных со скоростью 10 Мбит/с, который появился в конце 70-х годов как стандарт трех компаний — Digital, Intel и Xerox.
В начале 80-х Ethernet был стандартизован рабочей группой IEEE 802.3, и с тех пор он является международным стандартом.

разработчики первых локальных сетей во второй половине 70-х годов, заключалась

в нахождении простого и дешевого решения для объединения в вычислительную сеть нескольких десятков компьютеров, находящихся в пределах одного здания.

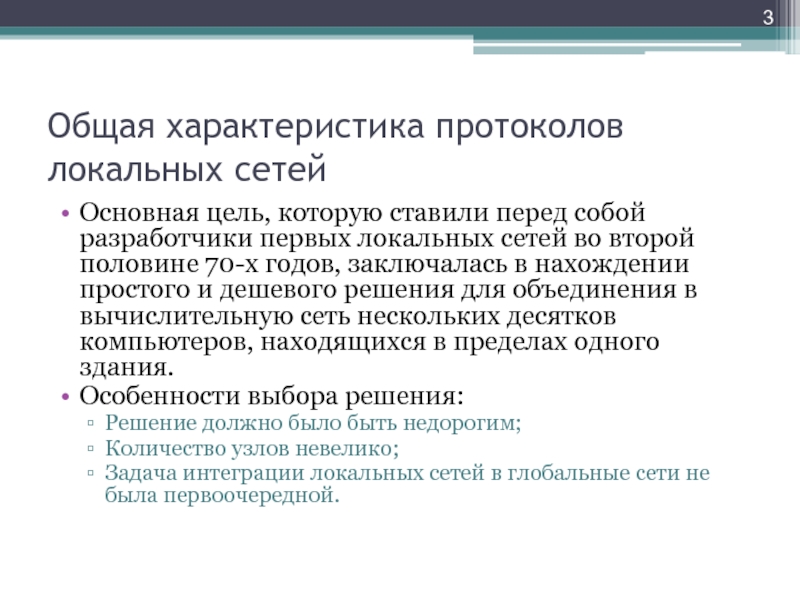

Особенности выбора решения:
Решение должно было быть недорогим;
Количество узлов невелико;
Задача интеграции локальных сетей в глобальные сети не была первоочередной.

работы узлов сети:
в каждый момент времени выполняется только одна

передача -> нет необходимости в буферизации кадров в транзитных узлах.

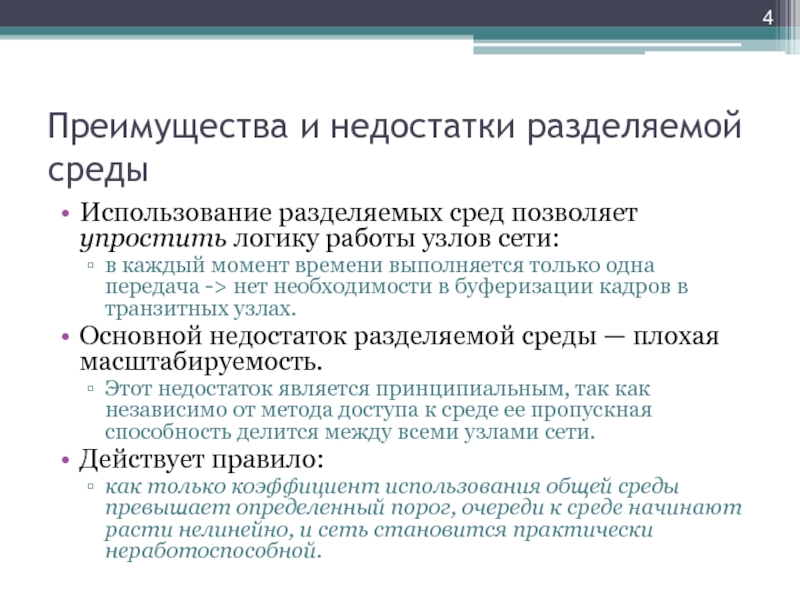

Основной недостаток разделяемой среды — плохая масштабируемость.
Этот недостаток является принципиальным, так как независимо от метода доступа к среде ее пропускная способность делится между всеми узлами сети.
Действует правило:
как только коэффициент использования общей среды превышает определенный порог, очереди к среде начинают расти нелинейно, и сеть становится практически неработоспособной.

его отправить без согласования времени использования среды с другими узлами.
Метод

случайного доступа является децентрализованным, он не требует наличия в сети специального узла, который играл бы роль арбитра, регулирующего доступ к среде.
Результатом этого является высокая вероятность коллизий, то есть случаев одновременной передачи кадра несколькими станциями.
Во время коллизии происходит наложение сигналов нескольких передатчиков, из-за чего информация всех передаваемых на периоде коллизии кадров искажается.
Способом улучшения случайного доступа является введение процедуры прослушивания среды перед передачей. Узел не имеет права передавать кадр, если он обнаруживает, что среда уже занята передачей другого кадра.

доступа к среде передачи данных.
Алгоритмы детерминированного доступа используют два механизма

- передачу токена и опрос.
Передача токена обычно реализуется децентрализовано. Каждый компьютер, получивший токен, имеет право на использование разделяемой среды в течение фиксированного промежутка времени — времени удержания токена.
Во время удержания токена компьютер передает свои кадры.
После истечения этого промежутка компьютер обязан передать токен другому компьютеру.

схеме.
В сети существует выделенный узел, который играет роль арбитра

в споре узлов за разделяемую среду.
Арбитр периодически опрашивает остальные узлы сети, есть ли у них кадры для передачи.
Собрав заявки на передачу, арбитр решает, какому узлу он предоставит право использования разделяемой среды.
Затем он сообщает свое решение выбранному узлу, и тот передает свой кадр, захватывая разделяемую среду.
После завершения передачи кадра фаза опроса повторяется.

при большой загрузке сети, когда коэффициент использования приближается к единице.

Достоинство детерминированных методов доступа также заключается в том, что они могут выставлять приоритеты трафика, а значит, поддерживать требования QoS.
В то же время при небольшой загрузке сети более эффективными являются алгоритмы случайного доступа, так как они позволяют передать кадр немедленно, не тратя время на процедуры определения права доступа к среде.

на основании информации, получаемой от протокола верхнего уровня. После того

как кадр сформирован, уровень MAC подсчитывает контрольную сумму кадра и помещает ее в соответствующее поле.

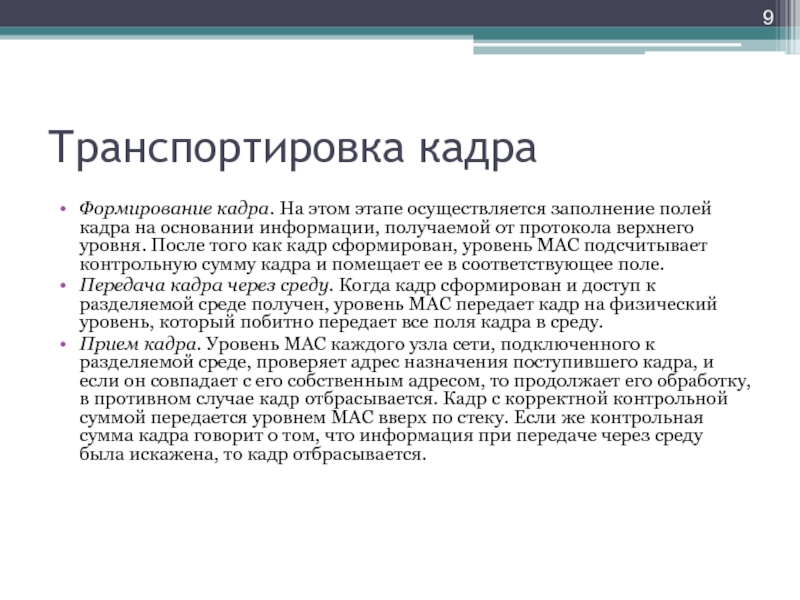

Передача кадра через среду. Когда кадр сформирован и доступ к разделяемой среде получен, уровень MAC передает кадр на физический уровень, который побитно передает все поля кадра в среду.
Прием кадра. Уровень MAC каждого узла сети, подключенного к разделяемой среде, проверяет адрес назначения поступившего кадра, и если он совпадает с его собственным адресом, то продолжает его обработку, в противном случае кадр отбрасывается. Кадр с корректной контрольной суммой передается уровнем MAC вверх по стеку. Если же контрольная сумма кадра говорит о том, что информация при передаче через среду была искажена, то кадр отбрасывается.

с прилегающим к нему сетевым уровнем;
обеспечивает доставку кадров с заданной

степенью надежности.
Интерфейсные функции LLC заключаются в передаче пользовательских и служебных данных между уровнем MAC и сетевым уровнем.
Кроме того, LLC при необходимости решает задачу мультиплексирования, передавая данные от нескольких протоколов сетевого уровня единственному протоколу уровня MAC.

показан общий для них уровень LLC.

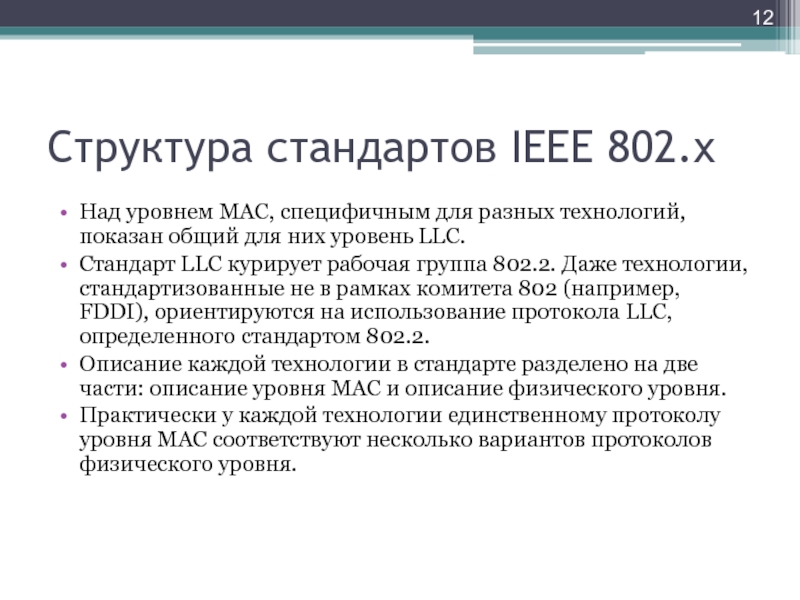

Стандарт LLC курирует рабочая

группа 802.2. Даже технологии, стандартизованные не в рамках комитета 802 (например, FDDI), ориентируются на использование протокола LLC, определенного стандартом 802.2.

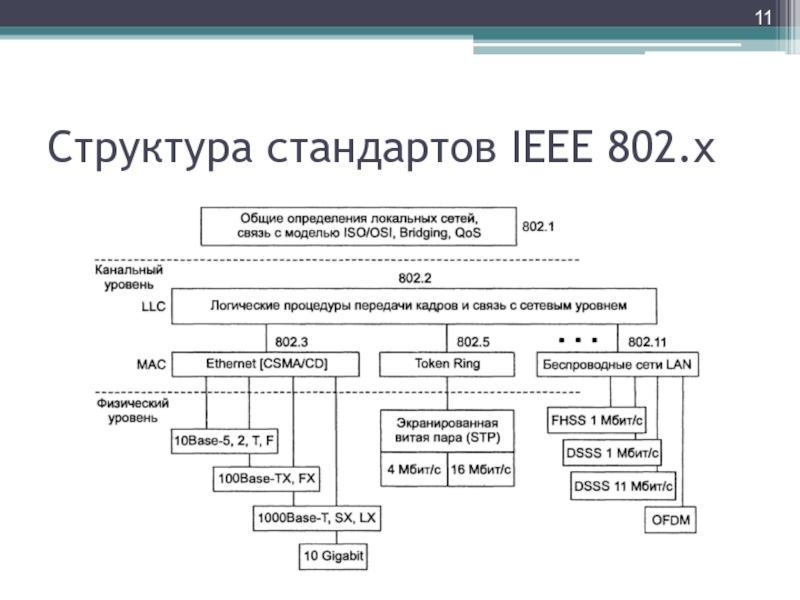

Описание каждой технологии в стандарте разделено на две части: описание уровня MAC и описание физического уровня.
Практически у каждой технологии единственному протоколу уровня MAC соответствуют несколько вариантов протоколов физического уровня.

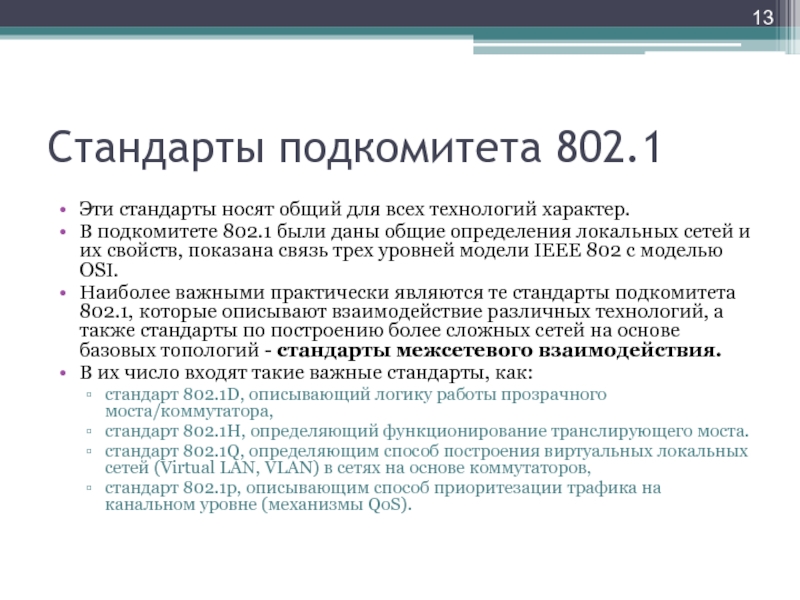

В подкомитете 802.1 были даны общие определения локальных сетей и

их свойств, показана связь трех уровней модели IEEE 802 с моделью OSI.
Наиболее важными практически являются те стандарты подкомитета 802.1, которые описывают взаимодействие различных технологий, а также стандарты по построению более сложных сетей на основе базовых топологий - стандарты межсетевого взаимодействия.
В их число входят такие важные стандарты, как:
стандарт 802.1D, описывающий логику работы прозрачного моста/коммутатора,
стандарт 802.1Н, определяющий функционирование транслирующего моста.
стандарт 802.1Q, определяющим способ построения виртуальных локальных сетей (Virtual LAN, VLAN) в сетях на основе коммутаторов,
стандарт 802.1р, описывающим способ приоритезации трафика на канальном уровне (механизмы QoS).

Detection — коллективный доступ с опознаванием несущей и обнаружением коллизий)

используется для доступа к среде передачи данных в сетях Ethernet.

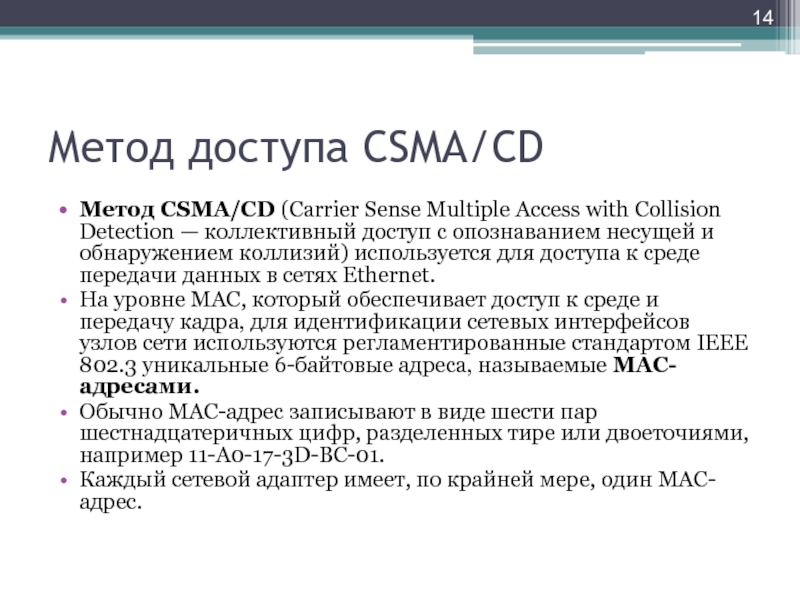

На уровне MAC, который обеспечивает доступ к среде и передачу кадра, для идентификации сетевых интерфейсов узлов сети используются регламентированные стандартом IEEE 802.3 уникальные 6-байтовые адреса, называемые МАС-адресами.
Обычно МАС-адрес записывают в виде шести пар шестнадцатеричных цифр, разделенных тире или двоеточиями, например 11-A0-17-3D-BC-01.
Каждый сетевой адаптер имеет, по крайней мере, один МАС-адрес.

станции, работает в режиме коллективного доступа (Multiply Access, MA).
Для получения

возможности передачи кадра, интерфейс-отправитель должен убедиться, что разделяемая среда свободна. Это достигается прослушиванием основной гармоники сигнала, которая также называется несущей частотой (Carrier Sense, CS).

исключения такой ситуации, когда две или более станции одновременно решают,

что среда свободна, и начинают передавать свои кадры – возникновение коллизии.

за возникающими на кабеле сигналами.
Если передаваемые и наблюдаемые сигналы

отличаются, то фиксируется факт обнаружения коллизии (Collision Detection, CD). Для увеличения вероятности скорейшего обнаружения коллизии всеми станциями сети станция, которая обнаружила коллизию, прерывает передачу своего кадра (в произвольном месте, возможно, и не на границе байта) и усиливает ситуацию коллизии посылкой в сеть специальной последовательности из 32 бит, называемой jam-последовательностью.
После этого обнаружившая коллизию передающая станция обязана прекратить передачу и сделать паузу в течение короткого случайного интервала времени.
Затем она может снова предпринять попытку захвата среды и передачи кадра. Случайная пауза выбирается по следующему алгоритму:
Пауза = L х (интервал отсрочки).

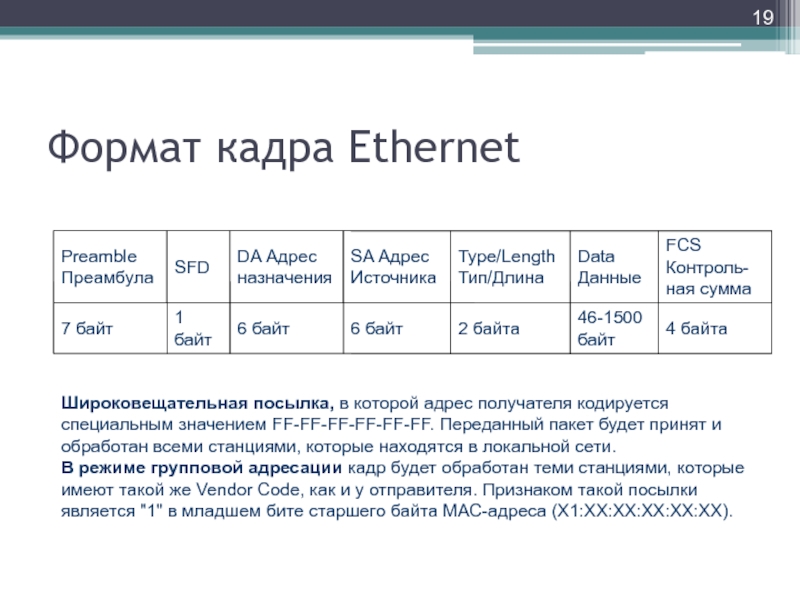

значением FF-FF-FF-FF-FF-FF. Переданный пакет будет принят и обработан всеми станциями,

которые находятся в локальной сети.
В режиме групповой адресации кадр будет обработан теми станциями, которые имеют такой же Vendor Code, как и у отправителя. Признаком такой посылки является "1" в младшем бите старшего байта МАС-адреса (X1:XX:XX:XX:XX:XX).

около 15 лет. Однако в начале 90-х годов начала ощущаться

ее недостаточная пропускная способность. Скорость обмена с сетью в 10 Мбит/с стала существенно меньше скорости внутренней шины компьютера, которая к тому времени превысила порог 1000 Мбит/с.
Назрела необходимость в разработке «новой» технологии Ethernet, то есть технологии, которая была бы такой же эффективной по соотношению цена/качество при производительности 100 Мбит/с.
В результате поисков и исследований специалисты разделились на два лагеря, что, в конце концов, привело к появлению двух новых технологий — Fast Ethernet и 100VG-AnyLAN.
В результате «выжила» только технология Fast Ethernet, сохранившая больше свойств классического стандарта Ethernet, в том числе метод доступа CSMA/CD.

Ethernet») — первоначальная разработка технологии со скоростью передачи данных 10 Мбит/с. Следуя

раннему стандарту IEEE использует коаксиальный кабель с волновым сопротивлением 50 Ом (RG-8), с максимальной длиной сегмента 500 метров.
10BASE2, IEEE 802.3a (называемый «Тонкий Ethernet») — используется кабель RG-58, с максимальной длиной сегмента 200 метров, компьютеры присоединялись один к другому, для подключения кабеля к сетевой карте нужен T-коннектор, а на кабеле должен быть BNC-коннектор. Требуется наличие терминаторов на каждом конце. Многие годы этот стандарт был основным для технологии Ethernet.
10BASE-T, IEEE 802.3i — для передачи данных используется 4 провода кабеля витой пары (две скрученные пары) категории-3 или категории-5. Максимальная длина сегмента 100 метров.
10BASE-F, IEEE 802.3j — Основной термин для обозначения семейства 10 Мбит/с ethernet-стандартов, использующих оптоволоконный кабель на расстоянии до 2 километров: 10BASE-FL, 10BASE-FB и 10BASE-FP. Из перечисленного только 10BASE-FL получил широкое распространение.

в качестве среды передачи данных витую пару. Длина сегмента до

100 метров. Включает в себя стандарты 100BASE-TX, 100BASE-T4 и 100BASE-T2.

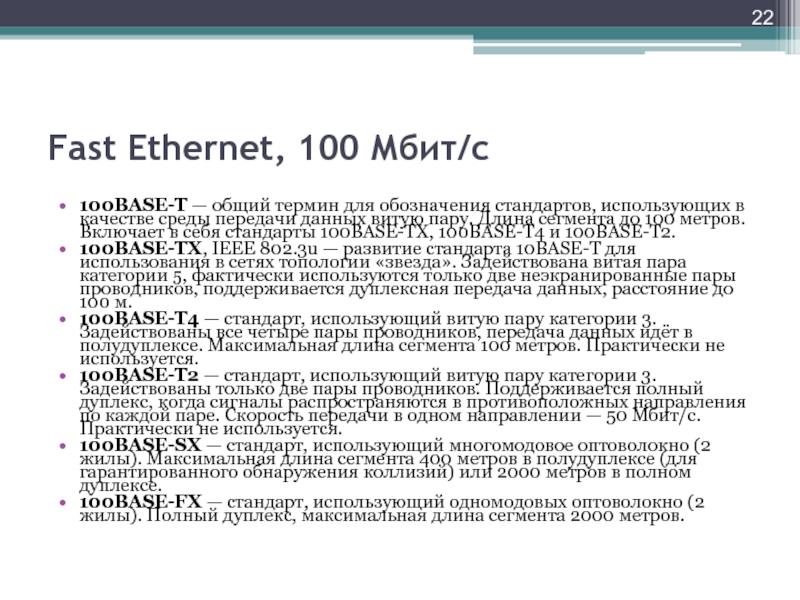

100BASE-TX, IEEE 802.3u — развитие стандарта 10BASE-T для использования в сетях топологии «звезда». Задействована витая пара категории 5, фактически используются только две неэкранированные пары проводников, поддерживается дуплексная передача данных, расстояние до 100 м.
100BASE-T4 — стандарт, использующий витую пару категории 3. Задействованы все четыре пары проводников, передача данных идёт в полудуплексе. Максимальная длина сегмента 100 метров. Практически не используется.
100BASE-T2 — стандарт, использующий витую пару категории 3. Задействованы только две пары проводников. Поддерживается полный дуплекс, когда сигналы распространяются в противоположных направления по каждой паре. Скорость передачи в одном направлении — 50 Мбит/с. Практически не используется.
100BASE-SX — стандарт, использующий многомодовое оптоволокно (2 жилы). Максимальная длина сегмента 400 метров в полудуплексе (для гарантированного обнаружения коллизий) или 2000 метров в полном дуплексе.
100BASE-FX — стандарт, использующий одномодовых оптоволокно (2 жилы). Полный дуплекс, максимальная длина сегмента 2000 метров.

передаче данных участвуют все 4 пары со скоростью 250 Мбит/с по

одной паре. Используется метод кодирования PAM5, частота основной гармоники 62,5 МГц.
1000BASE-TX, использует раздельную приёмо-передачу (2 пары на передачу, 2 пары на приём, по каждой паре данные передаются со скоростью 500 Мбит/с), кабеля 6 категории. На основе данного стандарта практически не было создано продуктов, хотя 1000BASE-TX использует более простой протокол, чем стандарт 1000BASE-T
1000BASE-SX, IEEE 802.3z — стандарт, использующий многомодовое оптоволокно. Длина сегмента до 550 метров.
1000BASE-LX, IEEE 802.3z — стандарт, использующий одномодовое или многомодовое оптоволокно. Длина сегмента до 5000 метров.
1000BASE-CX — стандарт для коротких расстояний (до 25 метров), использующий твинаксиальный кабель с волновым сопротивлением 150 Ом. Заменён стандартом 1000BASE-T и сейчас не используется.
1000BASE-LH (Long Haul) — стандарт, использующий одномодовое оптоволокно. Дальность прохождения сигнала без повторителя до 100 километров.

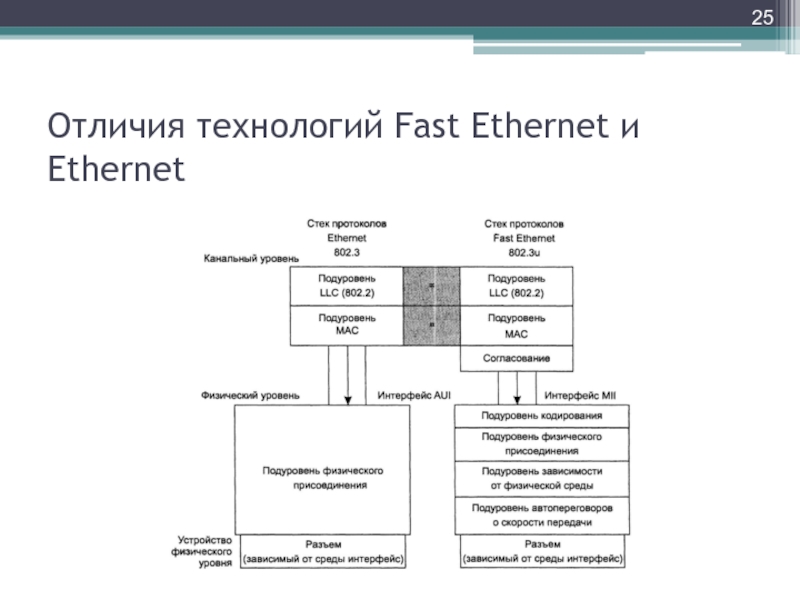

Ethernet сосредоточены на физическом уровне.
Уровни MAC и LLC в

Fast Ethernet остались абсолютно теми же, и их описывают прежние главы стандартов 802.3 и 802.2.
Организация физического уровня технологии Fast Ethernet является более сложной, поскольку в ней используются три варианта кабельных систем:
волоконно-оптический кабель (два волокна);
витая пара категории 5 (две пары);
витая пара категории 3 (две пары).

спецификации для физического уровня Fast Ethernet и дал им следующие

названия:
100Base-TX для двухпарного кабеля на неэкранированной витой паре UTP категории 5 или экранированной витой паре STP типа 1;
100Base-T4 для четырехпарного кабеля на неэкранированной витой паре UTP категории 3, 4 или 5;
100Base-FX для многомодового оптоволоконного кабеля с двумя волокнами.

согласования нужен для того, чтобы уровень MAC мог работать с

физическим уровнем через интерфейс МП.

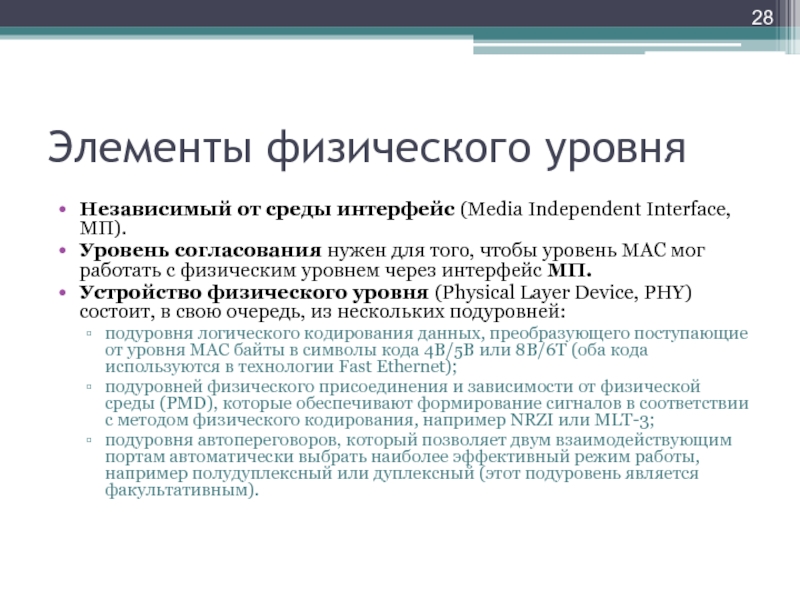

Устройство физического уровня (Physical Layer Device, PHY) состоит, в свою очередь, из нескольких подуровней:
подуровня логического кодирования данных, преобразующего поступающие от уровня MAC байты в символы кода 4В/5В или 8В/6Т (оба кода используются в технологии Fast Ethernet);
подуровней физического присоединения и зависимости от физической среды (PMD), которые обеспечивают формирование сигналов в соответствии с методом физического кодирования, например NRZI или MLT-3;
подуровня автопереговоров, который позволяет двум взаимодействующим портам автоматически выбрать наиболее эффективный режим работы, например полудуплексный или дуплексный (этот подуровень является факультативным).
