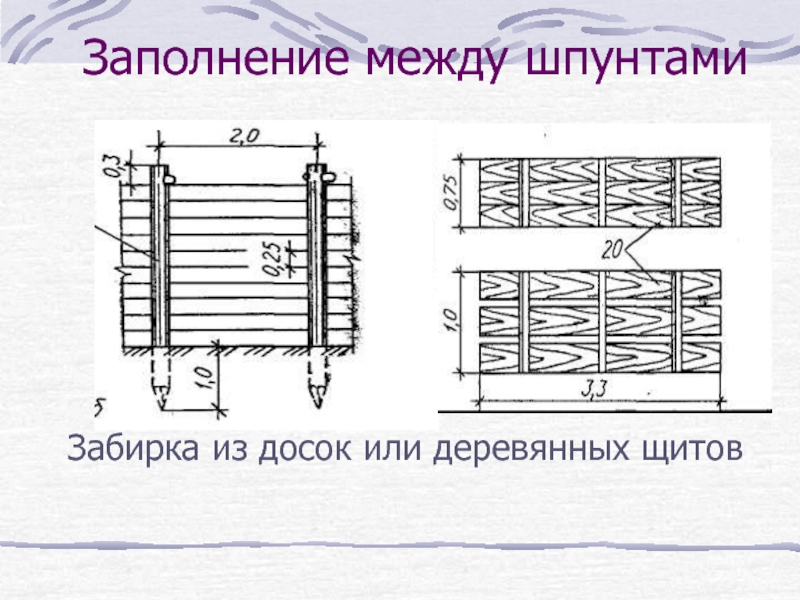

- 25. Заполнение между шпунтами Забирка из досок или деревянных щитов
- 26. Шпунтованное постоянноешпунт из сборных железобетонных плит
- 27. Постоянное закрепление Анкерная крепь. Шаг анкеров по периметру 1,5 м, по высоте 4,5 м.
- 28. Слайд 28

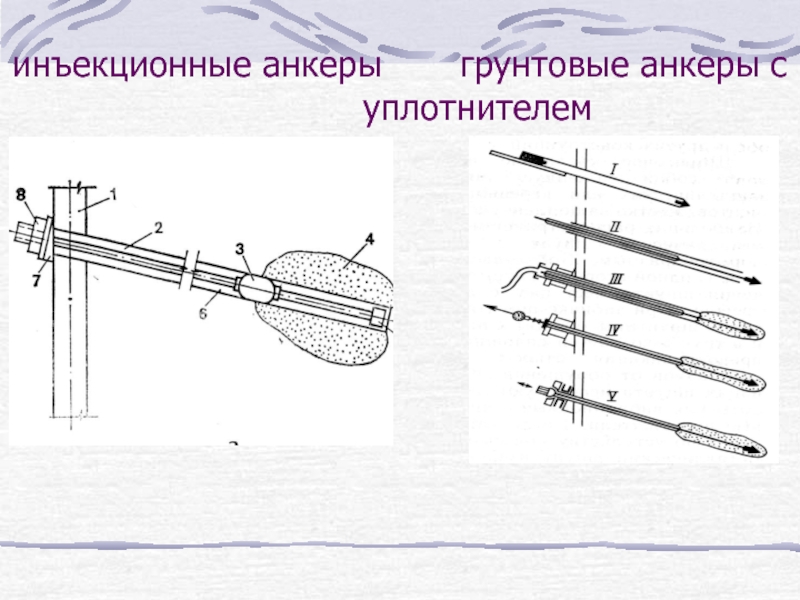

- 29. инъекционные анкеры
- 30. Постоянное ограждения котлованов из буронабивных свай
- 31. Устройство ограждений из буронабивных свайа-схемы расположения свай, 1-7 последовательность сооружения свай; б - схема сооружения свай
- 32. Слайд 32
- 33. Слайд 33
- 34. Нагельное крепление – система внедренных в грунт
- 35. Постоянное нагельное крепление с защитой поверхности откоса
- 36. Схема нагельного крепления с защитой поверхности откоса котлована набрызгбетоном
- 37. Слайд 37
- 38. Крепление котлована нагелями с защитой сборными железобетонными
- 39. Бетонирование днища:прямоугольными полосами (около 3 метров шириной)
- 40. Устройство гидроизоляции днища и стен:оклеечная гидроизоляция –
- 41. Обратная засыпка пазух котлована. За стены укладывают
- 42. Особенность возведения подземных зданий котлованным способомПри возведении
- 43. 2. СТРОИТЕЛЬСТВО ОПУСКНЫМ СПОСОБОМ
- 44. Слайд 44

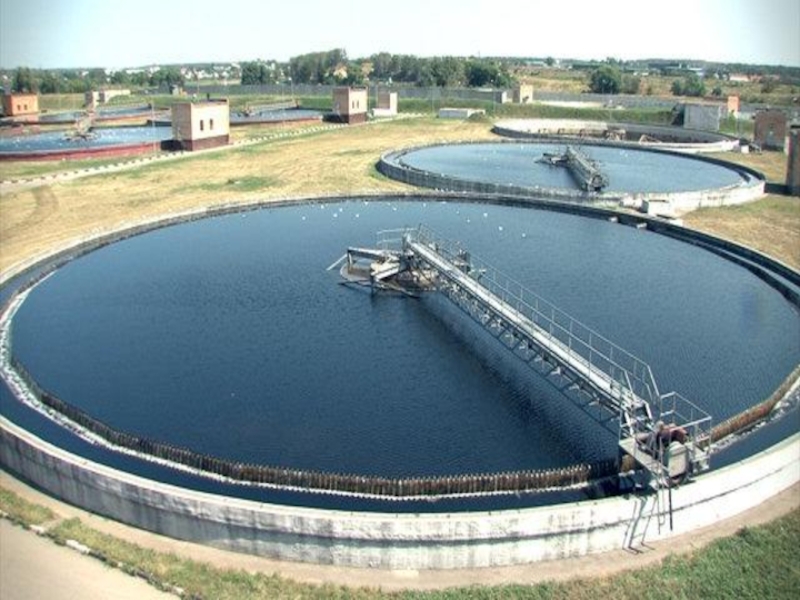

- 45. Способ используютПри строительстве подземной части (колодца) водозаборов,
- 46. Если колодец входит в состав фундамента, их
- 47. Виды опускных колодцев в плане

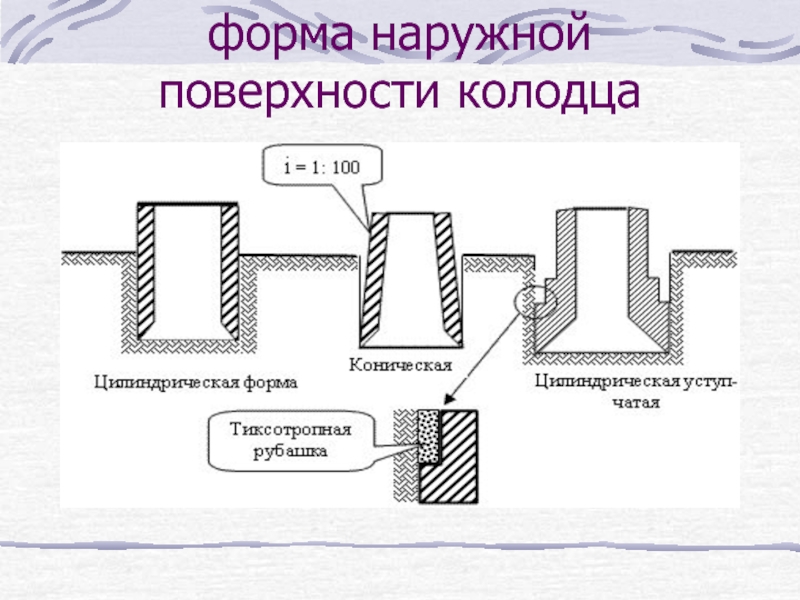

- 48. форма наружной поверхности колодца
- 49. Суть способа Стенки объекта без днища возводят
- 50. Колодцы могут быть сборные из типовых унифицированных железобетонных панелей из гидротехнического бетона, днища из монолитного железобетона.
- 51. Диаметр колодца: 16, 24, 36, 42 м,
- 52. Последовательность возведения сборных колодцев:Подготовительные работыМонтаж колодцаЗамоноличивание стыков панелейПогружение колодца
- 53. Анкеровка колодцаУстройство монолитного днищаВнутреннее заполнениеУстройство гидроизоляции
- 54. Подготовительные работы:Производят геодезические работы: закрепление осей колодца на обносках, устройство реперов.
- 55. Колодцы полностью монтируют: На поверхности земли;В
- 56. Устройство временного основанияУстраивают по периметру колодца (по
- 57. Слайд 57

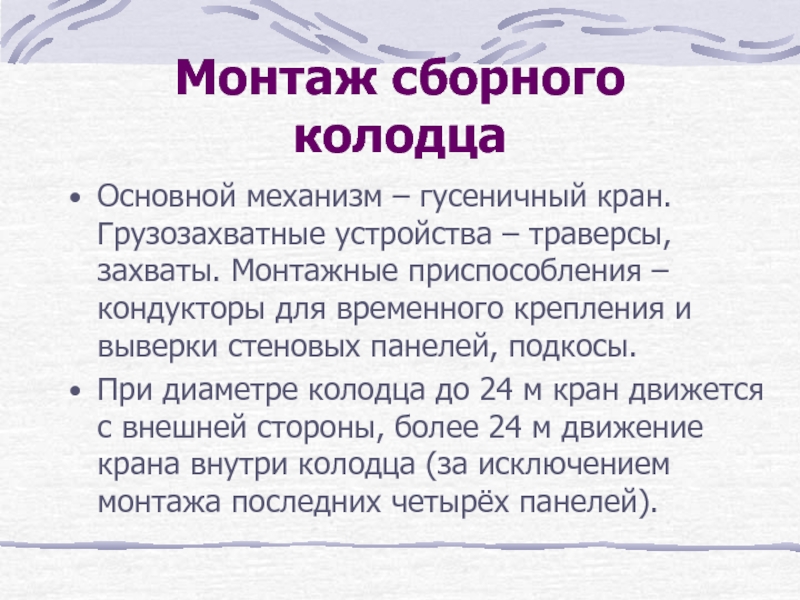

- 58. Монтаж сборного колодцаОсновной механизм – гусеничный кран.
- 59. Слайд 59
- 60. Закрепляют панели между собой накладками на сварке:
- 61. Слайд 61
- 62. Замоноличивание стыковИспользуют цементно-песчаные смеси на напрягающих цементах;
- 63. Возведение монолитного колодца

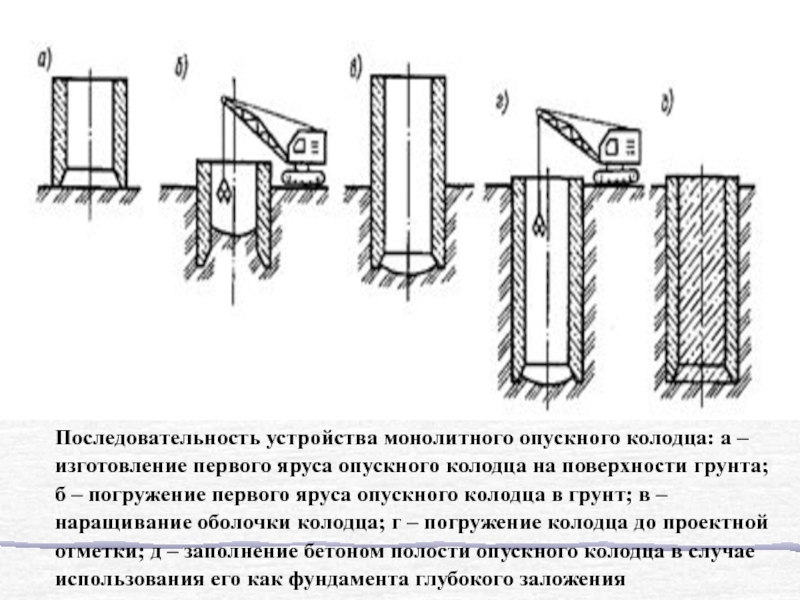

- 64. Последовательность устройства монолитного опускного колодца: а –

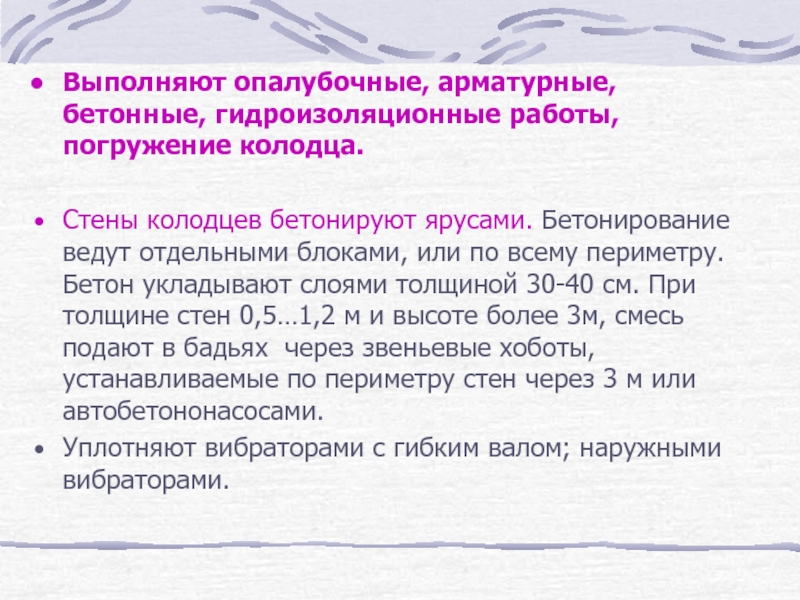

- 65. Выполняют опалубочные, арматурные, бетонные, гидроизоляционные работы, погружение
- 66. Слайд 66
- 67. Гидроизоляцию стен колодца выполняют снаружи по мере

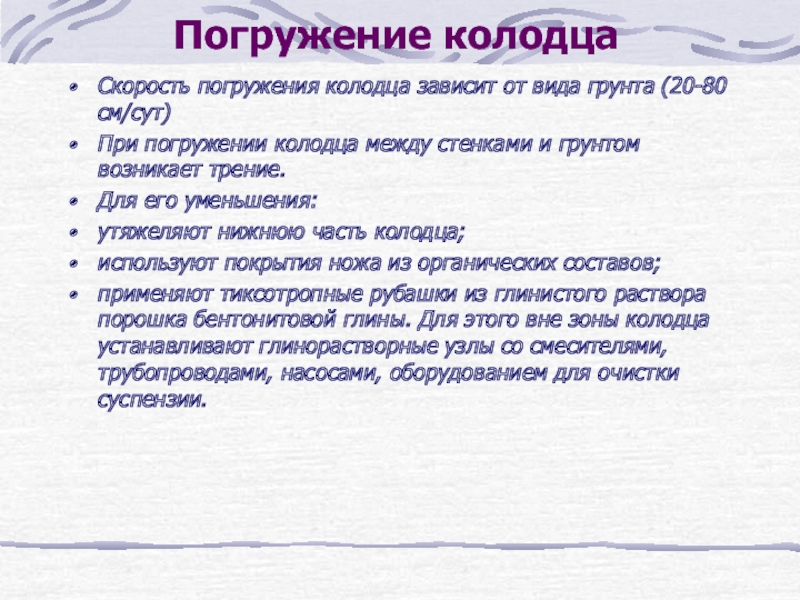

- 68. Погружение колодцаСкорость погружения колодца зависит от вида
- 69. Деталь устройства тиксотропной рубашки1 - колодец; 2
- 70. При погружении снимают упоры, одновременно не менее 4-х по направлению перекрещивающихся осей колодца 4444
- 71. Удаляют стойки все одновременно (лучше взрывом)Растаскивают бетонные
- 72. Разработку грунта ведут в сухих условиях землеройными

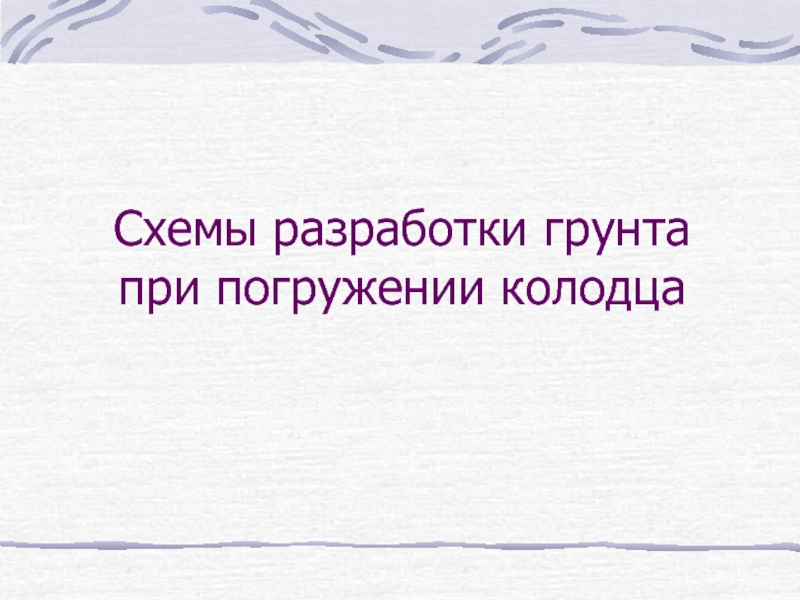

- 73. Схемы разработки грунта при погружении колодца

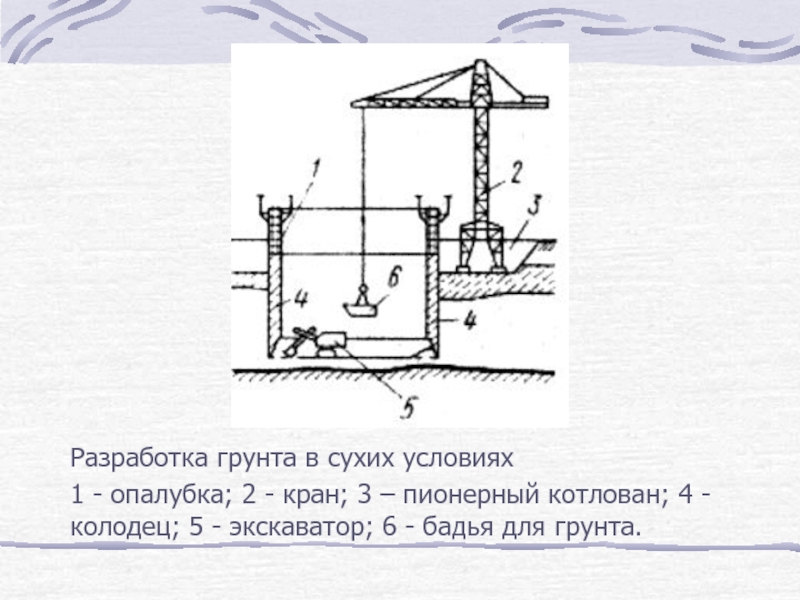

- 74. Разработка грунта в сухих условиях1 - опалубка;

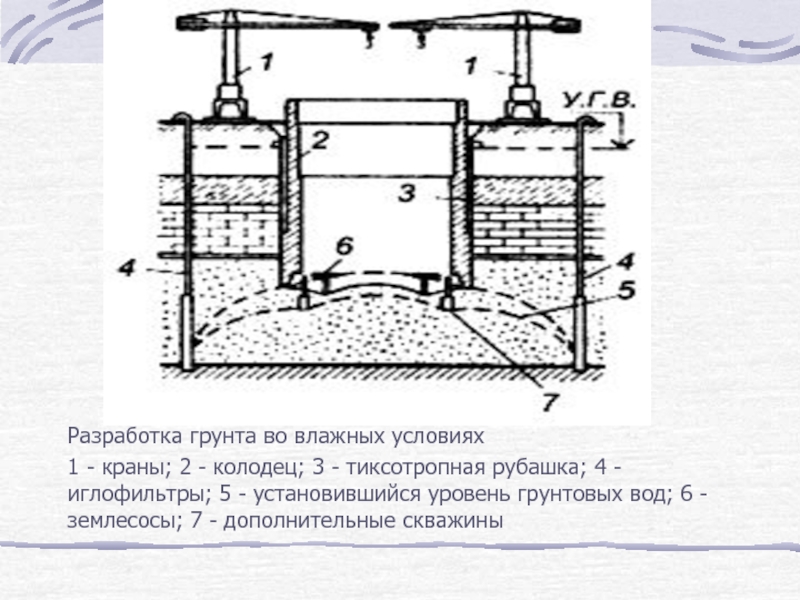

- 75. Разработка грунта во влажных условиях1 - краны;
- 76. Разработка грунта во влажных условиях1 - колодец; 2 – водопровод для размыва грунта
- 77. Контроль за погружением колодцаКонтроль ведут с помощью
- 78. Анкеровка колодцаМасса подземных сооружений не всегда уравновешивает
- 79. Анкерная крепь.
- 80. Бетонирование днища:прямоугольными полосами (около 3 метров шириной)
- 81. Слайд 81

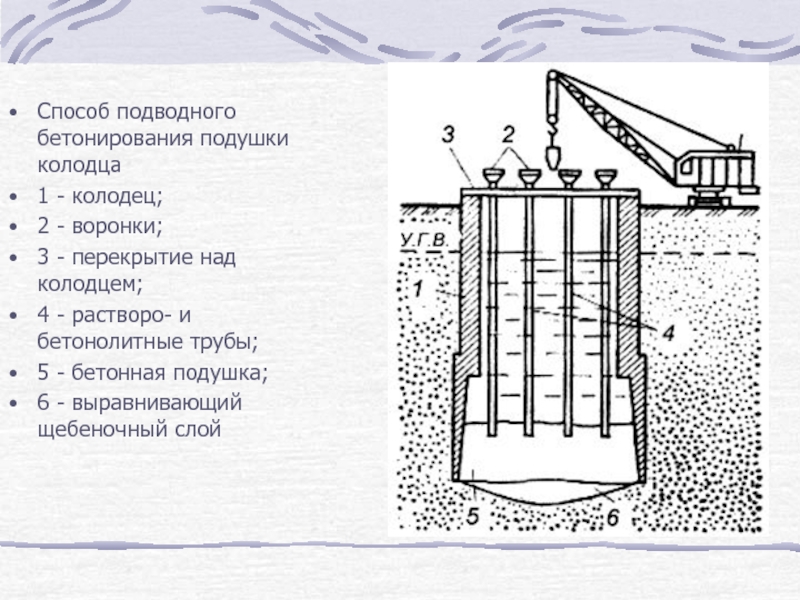

- 82. Способ подводного бетонирования подушки колодца1 - колодец;
- 83. Устройство гидроизоляции днища и стен:оклеечная гидроизоляция –
- 84. способы устранения перекосов, зависаний при погружении колодца

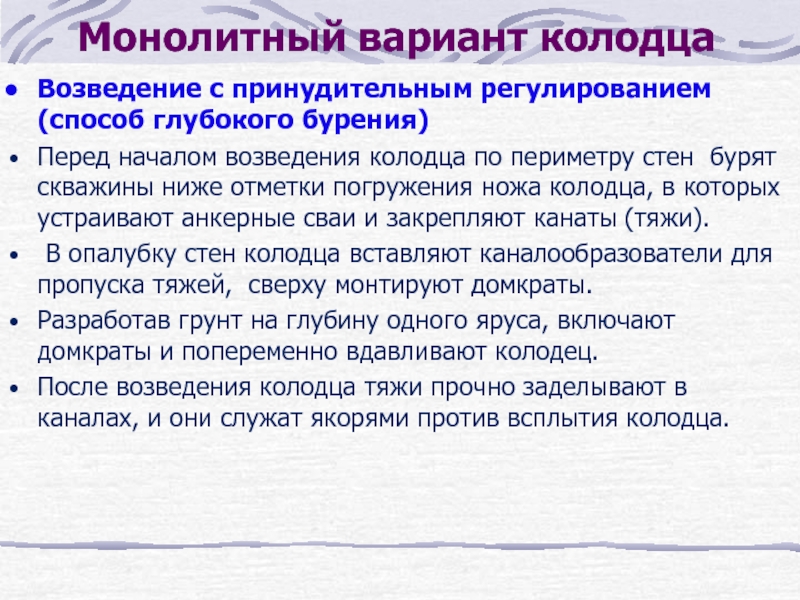

- 85. Монолитный вариант колодцаВозведение с принудительным регулированием (способ
- 86. 1 – стенка; 2 – пионерный

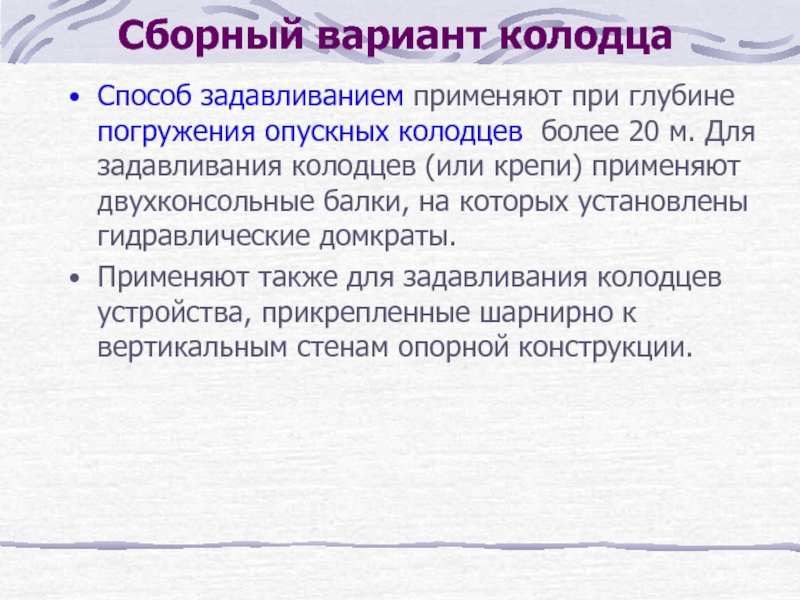

- 87. Сборный вариант колодцаСпособ задавливанием применяют при глубине
- 88. Погружение колодцев задавливанием1 - колодец; 2 - опорная конструкция; 3 - задавливающие устройства.
- 89. Погружение колодцев задавливанием1 - колодец; 2 - опорная конструкция; 3 – задавливающие устройства.
- 90. 3. Способ «стена в грунте»
- 91. Суть технологии «стена в грунте»в грунте возводят

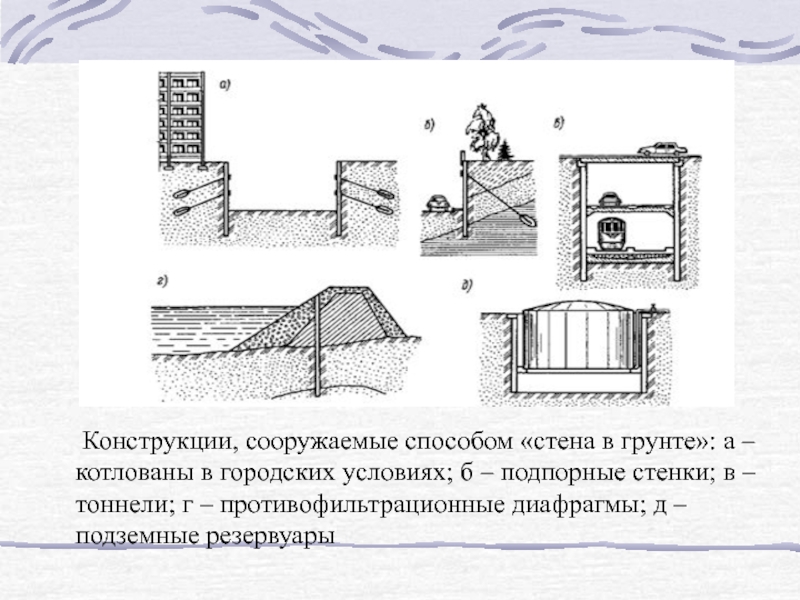

- 92. Конструкции, сооружаемые способом «стена в грунте»:
- 93. «Стена в грунте» позволяет осуществлять строительство:в непосредственной
- 94. Разновидности метода «стена в грунте» траншейный -
- 95. Траншейный метод «Стена в грунте»
- 96. Нецелесообразно применять:- в грунтах с пустотами и

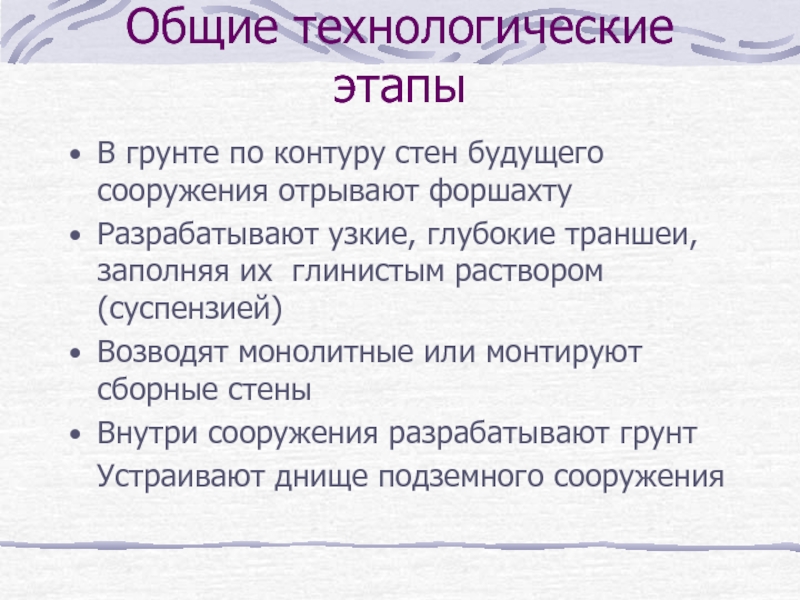

- 97. Общие технологические этапыВ грунте по контуру стен

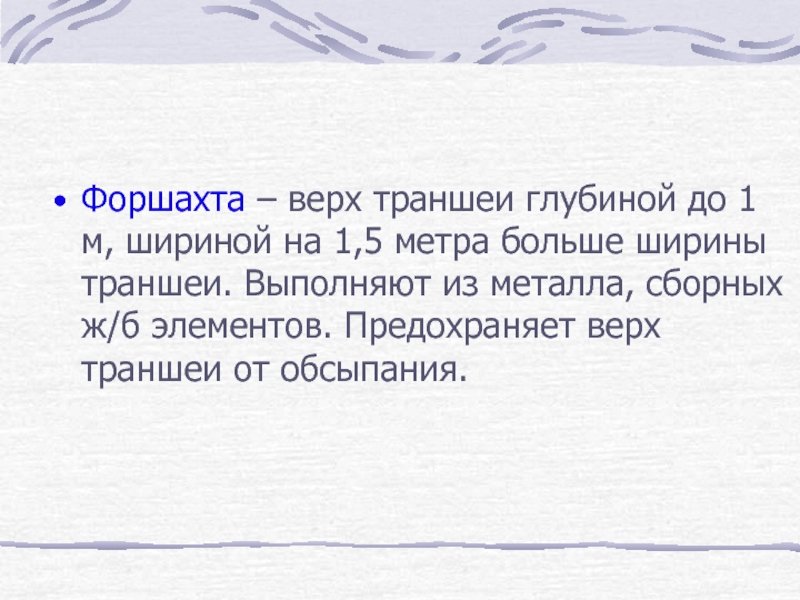

- 98. Форшахта – верх траншеи глубиной до 1

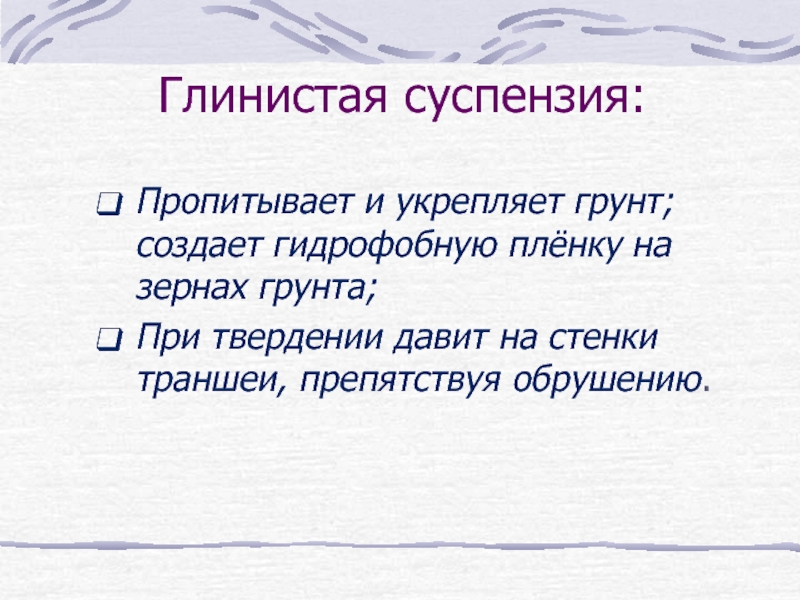

- 99. Глинистая суспензия:Пропитывает и укрепляет грунт; создает гидрофобную
- 100. Для устройства узких и глубоких траншей при этом способе используют в основном грейферные экскаваторы

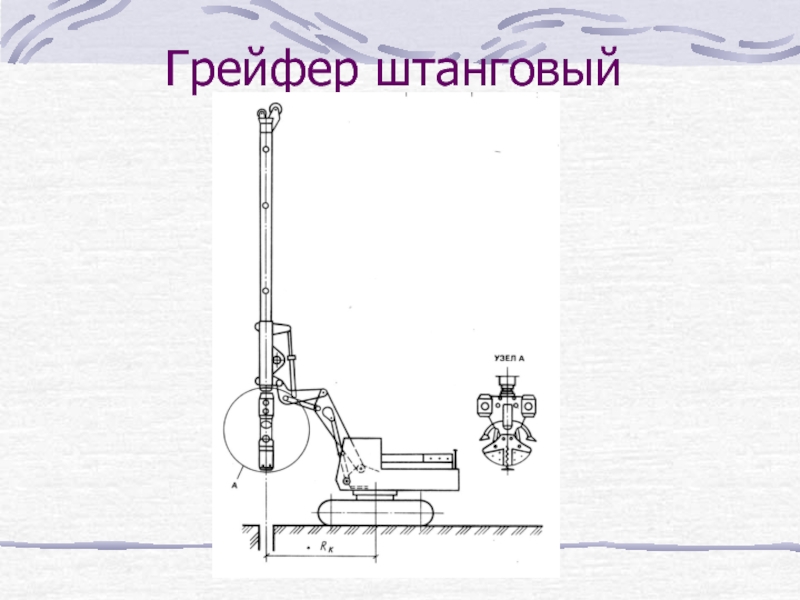

- 101. Грейфер штанговый
- 102. Разработка траншеи грейферным экскаватором под защитой глинистой суспензии (раствора)
- 103. «Стена в грунте» из монолитного железобетона

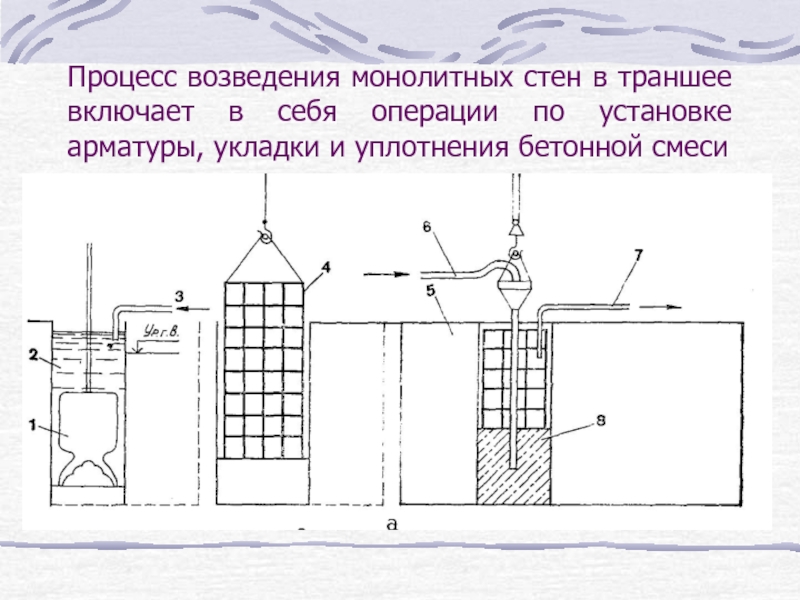

- 104. Процесс возведения монолитных стен в траншее включает
- 105. Технологическая схема устройства монолитной «стены в грунте»:1

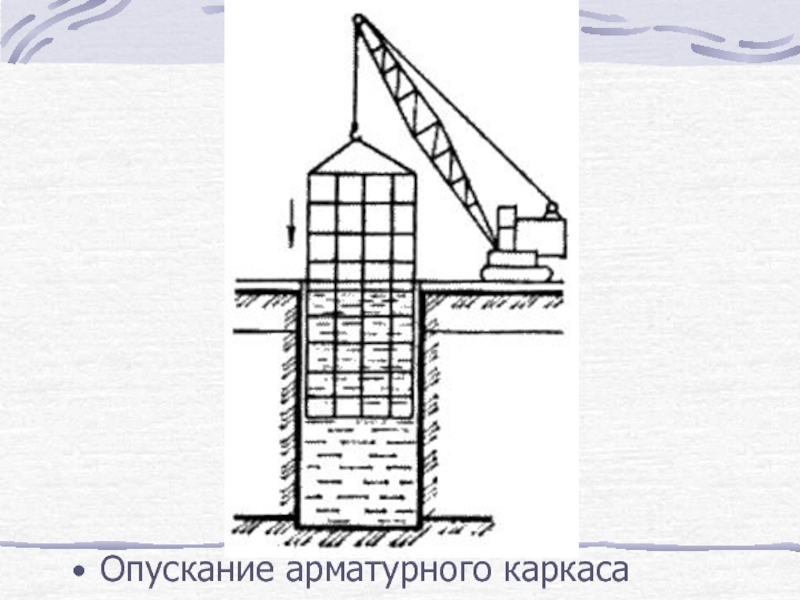

- 106. Опускание арматурного каркаса
- 107. Железобетонные и бетонные стены в траншее, заполненной

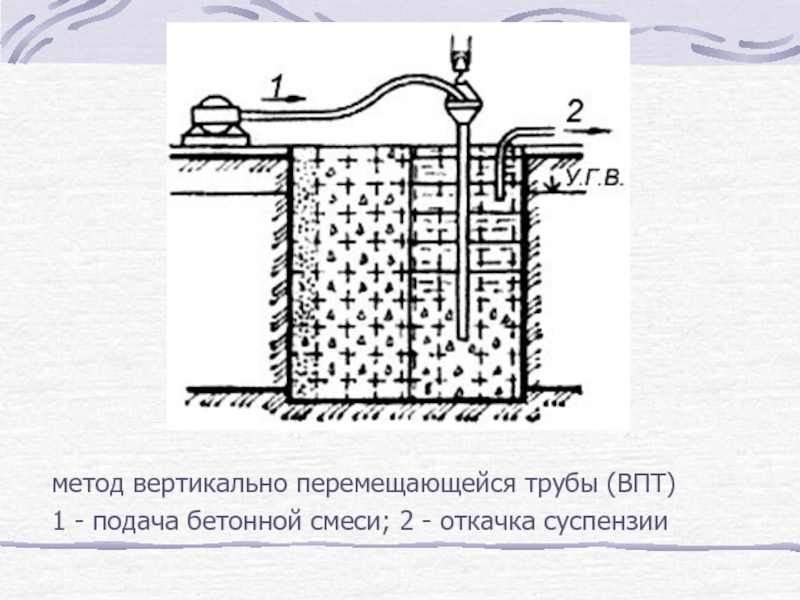

- 108. метод вертикально перемещающейся трубы (ВПТ)1 - подача бетонной смеси; 2 - откачка суспензии
- 109. «Стена в грунте» из сборных элементов
- 110. Слайд 110

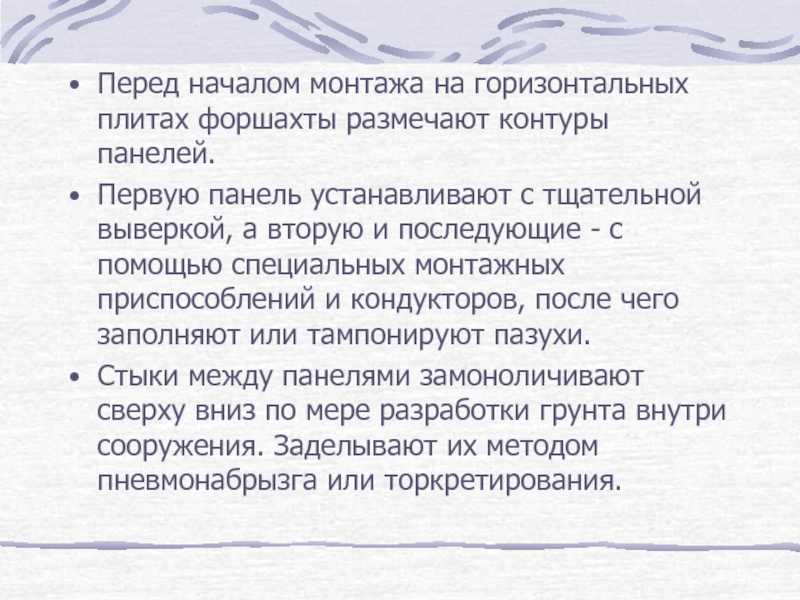

- 111. Перед началом монтажа на горизонтальных плитах форшахты
- 112. Пазухи между панелью и стенками траншеи заполняют

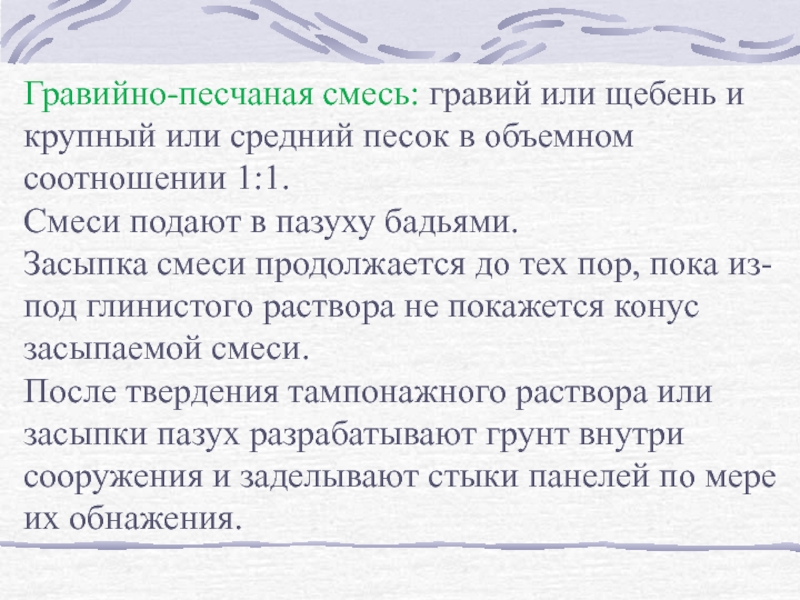

- 113. Гравийно-песчаная смесь: гравий или щебень и крупный
- 114. Тампонирование пазух1 - откачка суспензии; 2 - подача тампонажного раствора

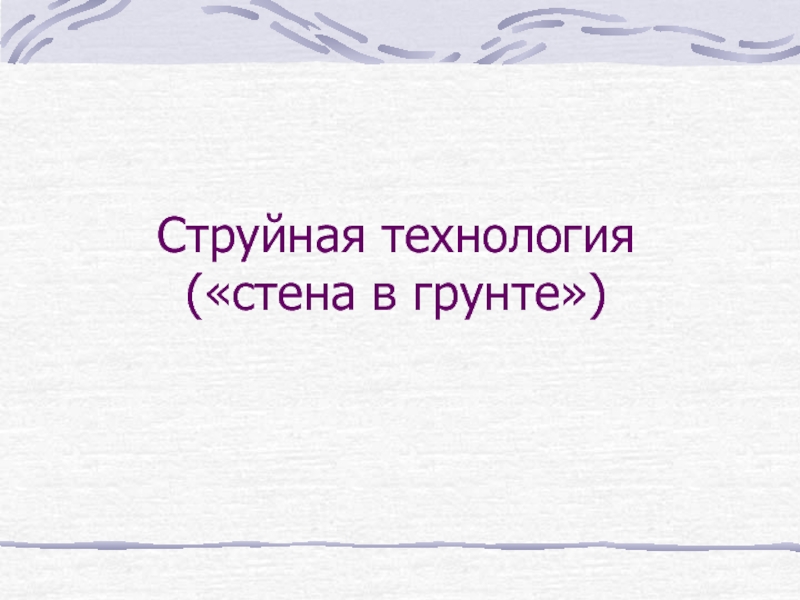

- 115. Струйная технология («стена в грунте»)
- 116. использование высокомощной (давление 20...70 МПа) тонкой (диаметр

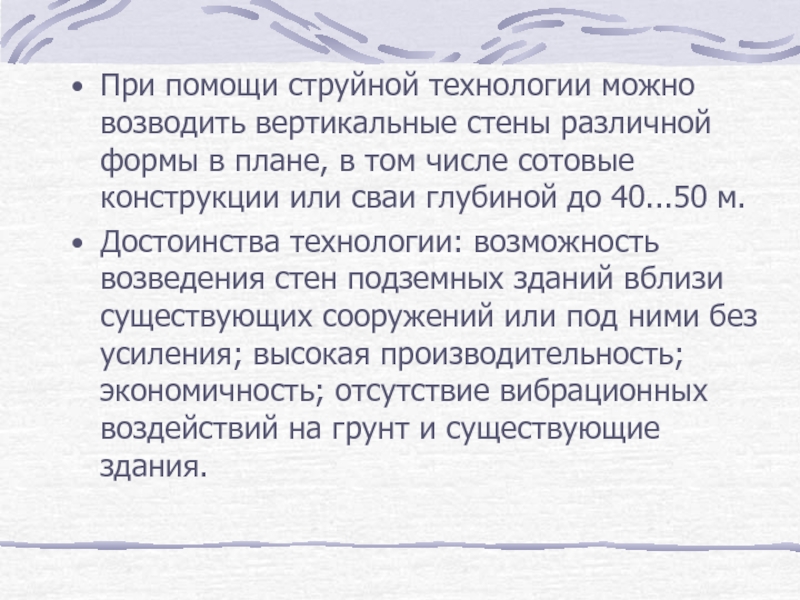

- 117. При помощи струйной технологии можно возводить вертикальные
- 118. Последовательность выполнения работ:Бурят направляющие скважиныОпускают монитор на дноПоворачивают монитор, поднимают по мере разрушения грунта
- 119. Струйная технология
- 120. Сопло струйного монитора
- 121. СТРОИТЕЛЬСТВО ЗАКРЫТЫМ СПОСОБОМ
- 122. Слайд 122

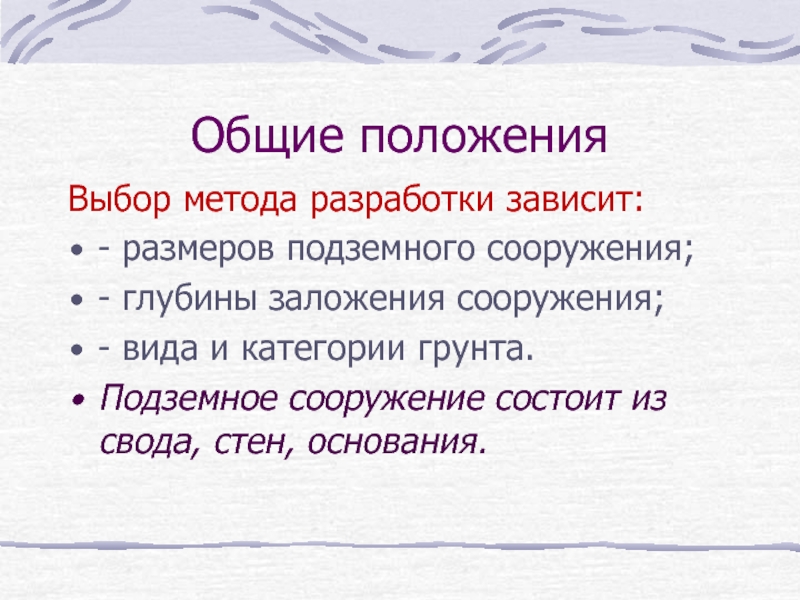

- 123. Общие положенияВыбор метода разработки зависит:- размеров подземного
- 124. Общие положенияГрунты транспортируютЭлектрическими, пневматическими подгрузчиками, тоннельными экскаваторами, цикличными (рельсовым, автомобильным) или непрерывным (конвейерным, трубопроводным) транспортом.

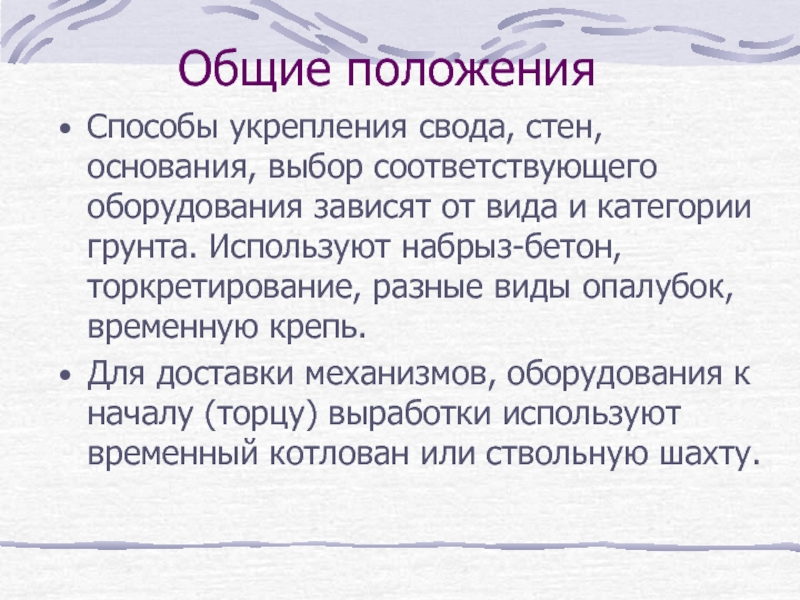

- 125. Общие положенияСпособы укрепления свода, стен, основания, выбор
- 126. Общие положенияПороду разрабатывают захватками 3-6 м.Свод бетонируют

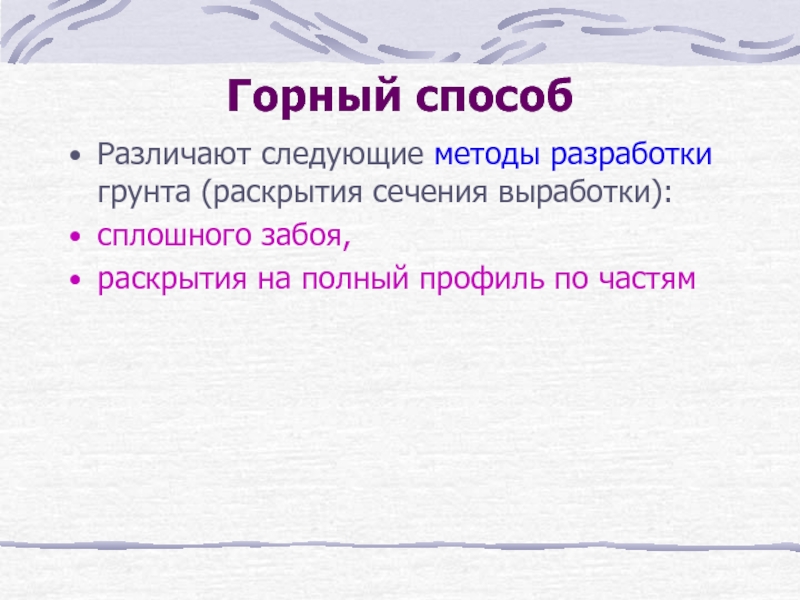

- 127. Горный способ Различают следующие методы разработки грунта
- 128. Сплошной забой используют при небольших размерах подземного
- 129. Раскрытие на полный профиль по частям :крупные
- 130. I-II – подсводная часть; III – свод; IV-VII – основной массив (ядро);

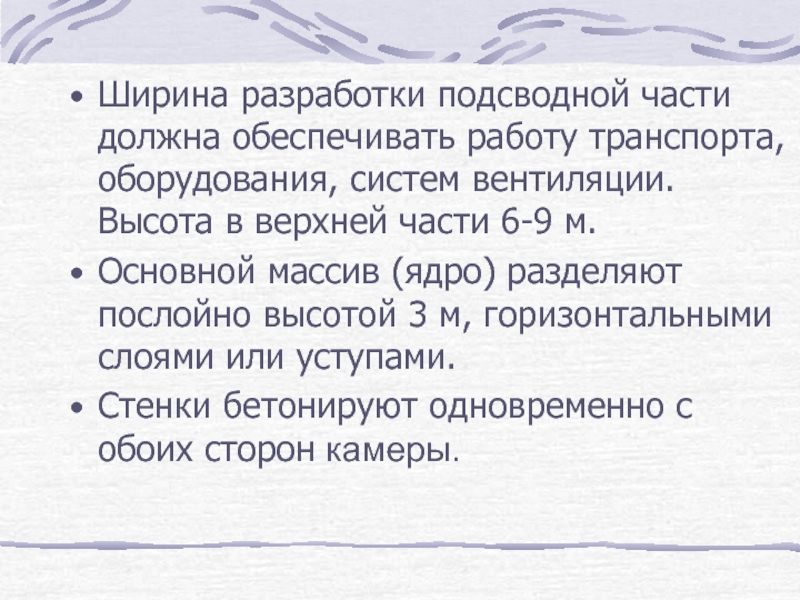

- 131. Ширина разработки подсводной части должна обеспечивать работу
- 132. Уступный способ

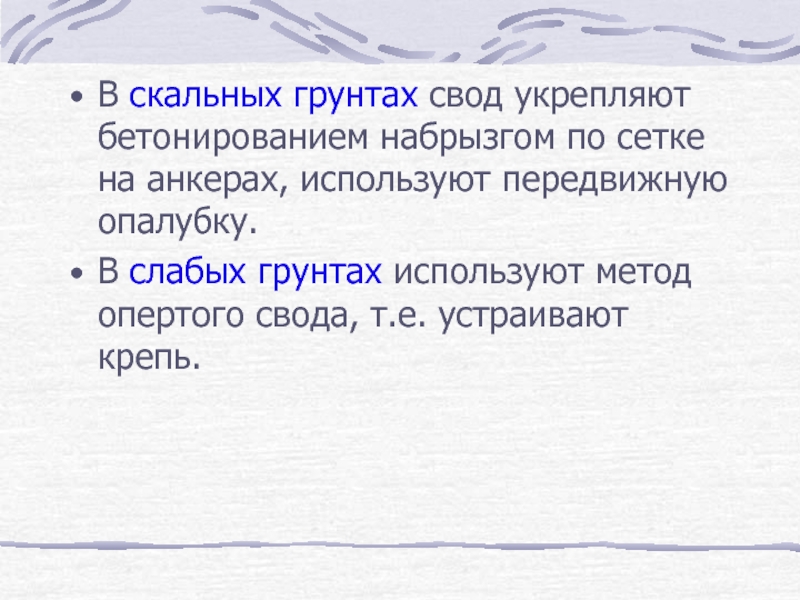

- 133. В скальных грунтах свод укрепляют бетонированием набрызгом
- 134. крепление арочной, комбинированной крепью 1 – арка

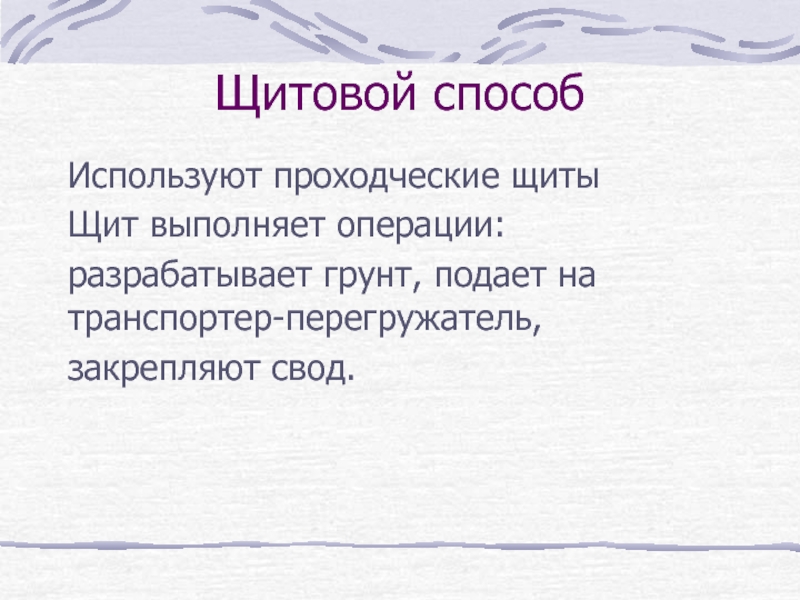

- 135. Щитовой способИспользуют проходческие щитыЩит выполняет операции: разрабатывает грунт, подает на транспортер-перегружатель,закрепляют свод.
- 136. Проходческий щит

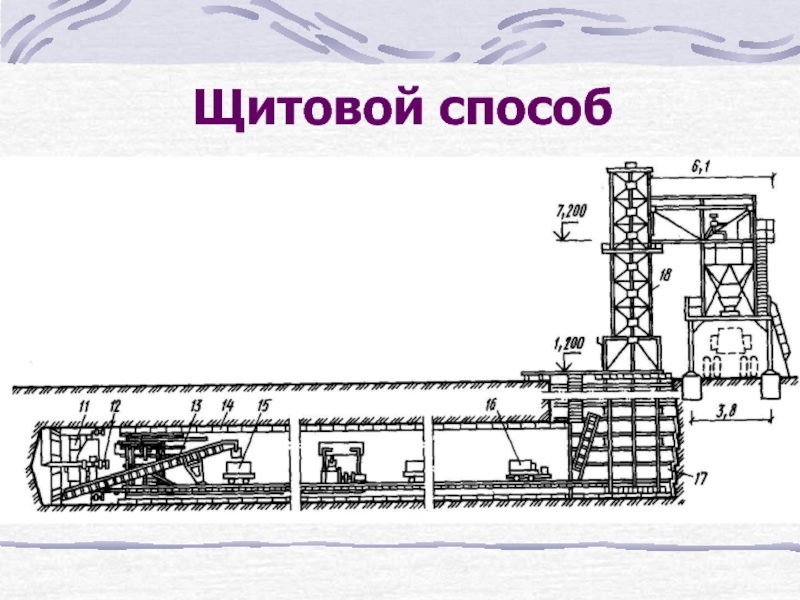

- 137. Щитовой способ
- 138. Скачать презентанцию
ДИСЦИПЛИНА ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВАТЕМАТЕХНОЛОГИЯ ВОЗВЕДЕНИЯ ПОДЗЕМНЫХ ЗДАНИЙ И СООРУЖЕНИЙ
Слайды и текст этой презентации
Слайд 1ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
Курс лекций
Раздел «Технология возведения зданий и сооружений»
Слайд 2
ДИСЦИПЛИНА
ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
ТЕМА
ТЕХНОЛОГИЯ ВОЗВЕДЕНИЯ ПОДЗЕМНЫХ ЗДАНИЙ И СООРУЖЕНИЙ
Слайд 3Вопросы, рассматриваемые в теме:

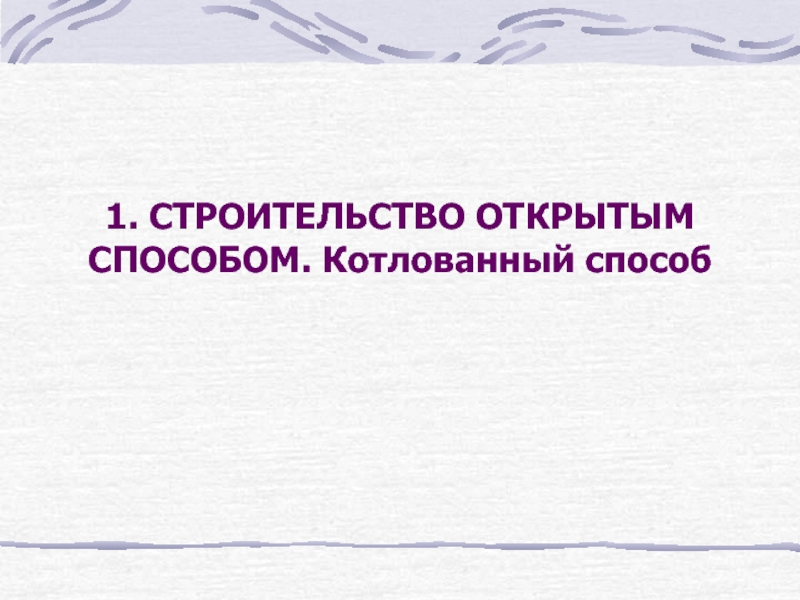

1. СТРОИТЕЛЬСТВО ОТКРЫТЫМ СПОСОБОМ. Котлованный способ
2. СТРОИТЕЛЬСТВО
ОПУСКНЫМ СПОСОБОМ
Слайд 12Применяется при глубине заложения сооружения до 18 метров;
Разработка котлована:
с естественными
откосами, с заложением от 1:0,75 до 1:1,5
с вертикальными стенками (в
стесненных условиях строительной площадки)
Слайд 13Технологические операции:
земляные работы (при необходимости устройство дренажа и водопонижение)
устройство
бетонной подготовки днища
арматурные работы, бетонирование днища
устройство
гидроизоляции днищаВозведение сборных или монолитных конструкций подземного сооружения

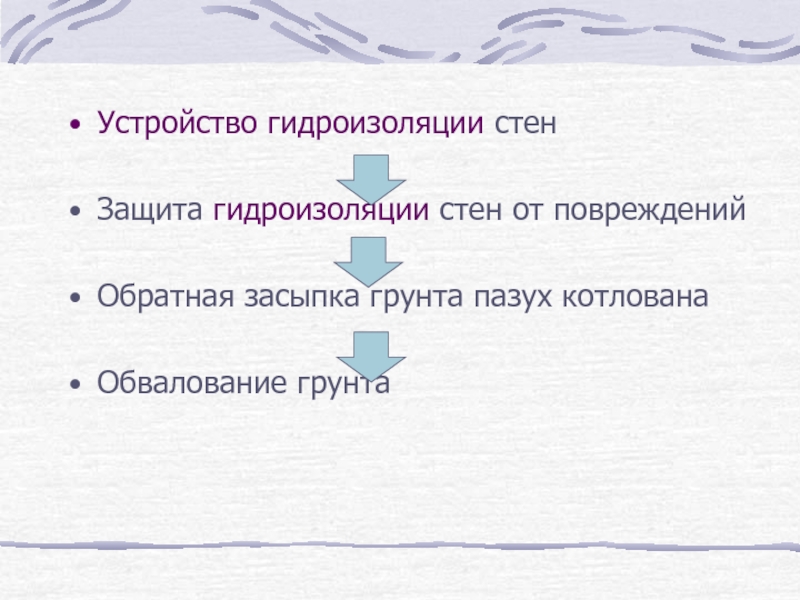

Слайд 14
Устройство гидроизоляции стен
Защита гидроизоляции стен от повреждений
Обратная засыпка грунта пазух
котлована
Обвалование грунта
Слайд 17Закрепление вертикальных стенок котлована
Извлекаемое, частично извлекаемое закрепление
Постоянное закрепление - в
период эксплуатации объекта работает как противофильтрационная защита

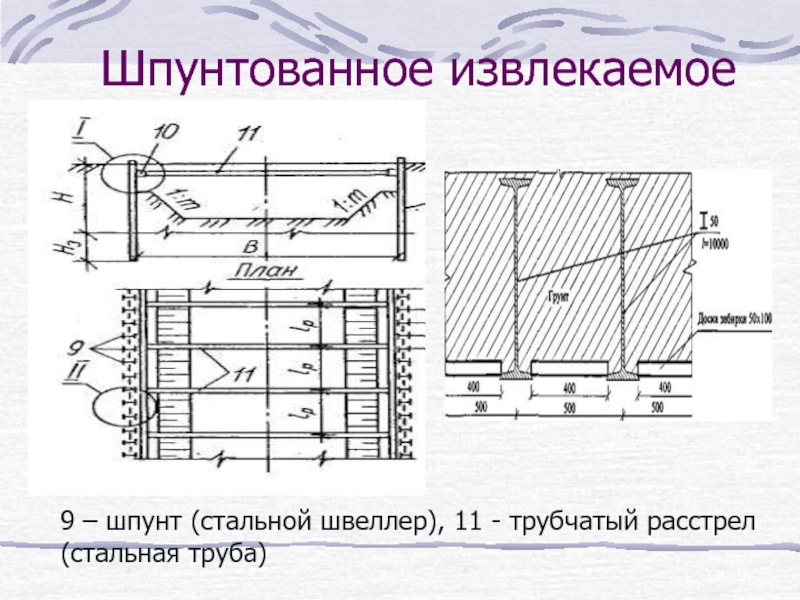

Слайд 21Шпунтованное извлекаемое
9 – шпунт (стальной швеллер), 11 - трубчатый расстрел
(стальная труба)
Слайд 30Постоянное ограждения котлованов из буронабивных свай Постоянное ограждения котлованов
из буронабивных свай
а - с прерывистым расположением свай, б -
с касательным их сопряжением, в - секущиеся сваи

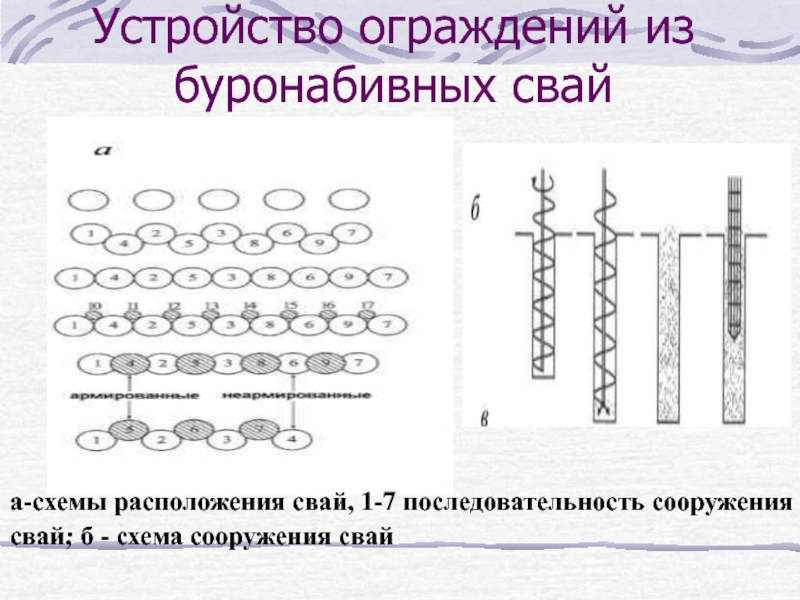

Слайд 31Устройство ограждений из буронабивных свай
а-схемы расположения свай, 1-7 последовательность сооружения
свай; б - схема сооружения свай
Слайд 34Нагельное крепление – система внедренных в грунт армирующих стержней и
образования защитного полотна над поверхностью стенки. В качестве нагеля используется
арматура, для защитного слоя применяют мелкозернистый бетон, сборный железобетон.
Слайд 35Постоянное нагельное крепление с защитой поверхности откоса котлована набрызгбетоном
Котлован вскрывают
ярусами по 2...3 м,
на откосе укладывают 2-3 слоя стальных
сеток, наносят набрызг-бетонное покрытие 20...40 мм,
через него пробуривают скважины диам. 50 мм длиной 2..12м, с шагом 1-1,5м,
дно скважины заполняют цементным раствором,
вводят арматурные стержни периодич. профиля диам.25...30 мм
закрепляют на откосе накладками и гайками,
покрывают слоем набрызг-бетона.

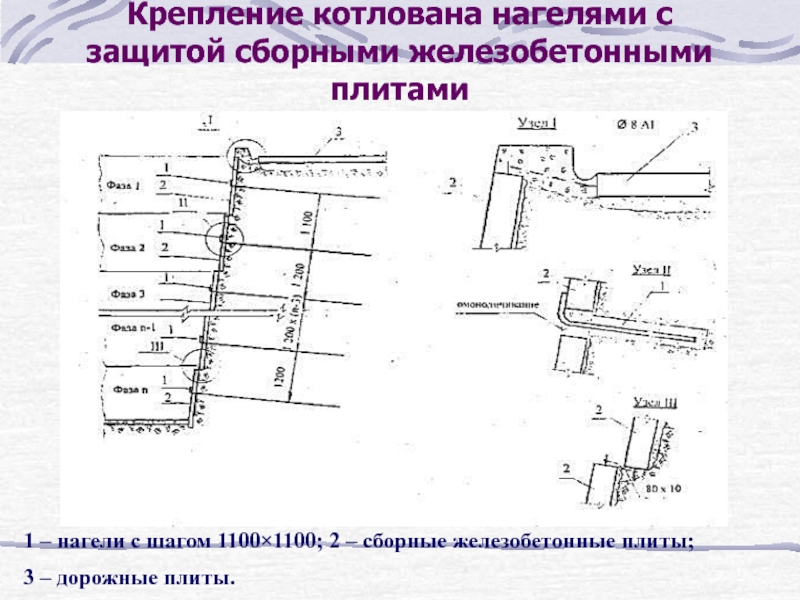

Слайд 38Крепление котлована нагелями с защитой сборными железобетонными плитами
1 – нагели
с шагом 1100×1100; 2 – сборные железобетонные плиты;
3 –
дорожные плиты.

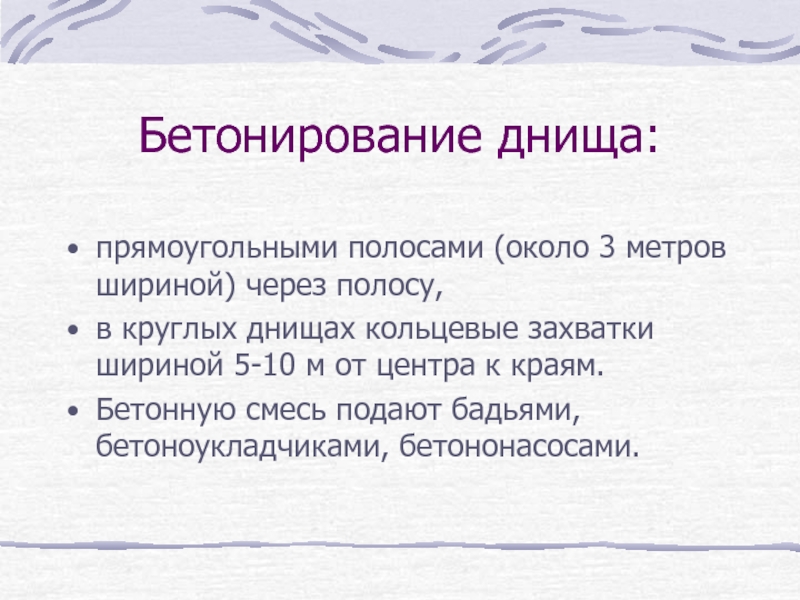

Слайд 39Бетонирование днища:
прямоугольными полосами (около 3 метров шириной) через полосу,
в
круглых днищах кольцевые захватки шириной 5-10 м от центра к
краям.Бетонную смесь подают бадьями, бетоноукладчиками, бетононасосами.

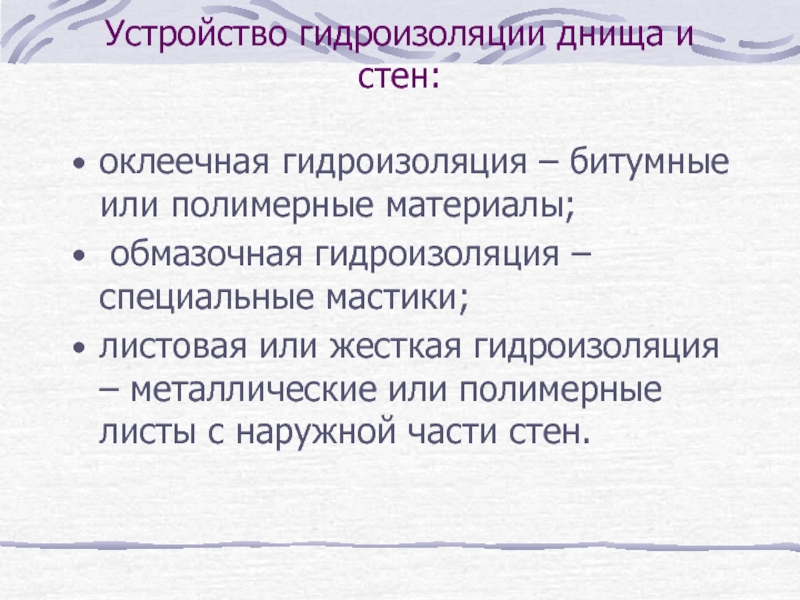

Слайд 40Устройство гидроизоляции днища и стен:
оклеечная гидроизоляция – битумные или полимерные
материалы;
обмазочная гидроизоляция – специальные мастики;
листовая или жесткая гидроизоляция
– металлические или полимерные листы с наружной части стен.

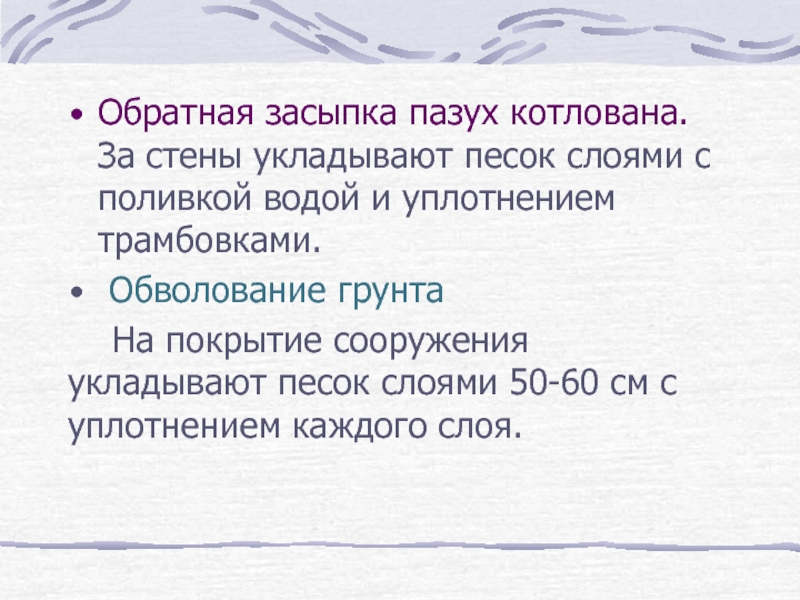

Слайд 41Обратная засыпка пазух котлована. За стены укладывают песок слоями с
поливкой водой и уплотнением трамбовками.
Обволование грунта
На покрытие сооружения укладывают песок слоями 50-60 см с уплотнением каждого слоя.
Слайд 42Особенность возведения подземных зданий котлованным способом
При возведении монолитных и изготовлении
изготовления сборных элементов, заделки стыков применяют напрягающий цемент
Слайд 45Способ используют
При строительстве подземной части (колодца) водозаборов, насосных станций первого
подъема воды, канализационных насосных станций
При больших в плане заглубленных
сооружениях При возведении подземных сооружений в водонасыщенных и неустойчивых грунтах
При отметке дна объекта от -10.00 до -70.00
Слайд 46Если колодец входит в состав фундамента, их называют массивными.
Если колодец
используется в качестве помещения (резервуар, насосная станция и т.д.), их
называют легкими или колодцами – оболочками.
Слайд 49Суть способа
Стенки объекта без днища возводят на нулевой отметке полностью
или по ярусам и погружают в грунт на проектную отметку

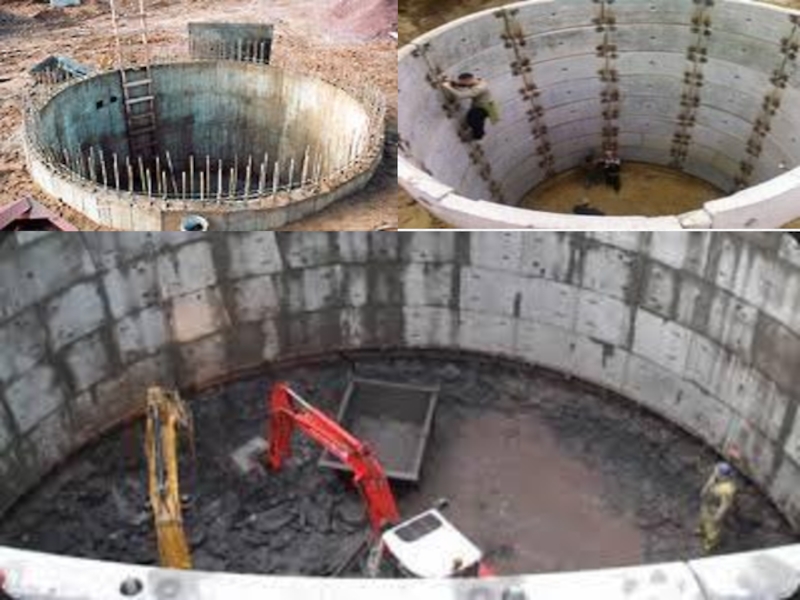

Слайд 50Колодцы могут быть сборные из типовых унифицированных железобетонных панелей из
гидротехнического бетона, днища из монолитного железобетона.
Слайд 51Диаметр колодца: 16, 24, 36, 42 м, заложение на глубину
более 10 м.
Стеновые панели с ножевой нижней частью со съемными
инвентарными металлическими ножами с монолитным железобетонным ножом.Панели могут быть облицованы металлической гидроизоляцией.
Слайд 52Последовательность возведения сборных колодцев:
Подготовительные работы
Монтаж колодца
Замоноличивание стыков панелей
Погружение колодца
Слайд 54Подготовительные работы:
Производят геодезические работы: закрепление осей колодца на обносках, устройство
реперов.
Слайд 55Колодцы полностью монтируют:
На поверхности земли;
В пионерном котловане (глубина 1,5-2
м с подготовкой из щебня);
На островках (при расположении колодца в
водоёме) из песчаного грунта с естественными откосами (глубина воды до 2 метров) или с укреплёнными откосами с шпунтовой стенкой (глубина воды до 5 метров).Островок после погружения колодца размывают
Слайд 56Устройство временного основания
Устраивают по периметру колодца (по месту установки ножа)
два кольца (внешнее, внутреннее) из утрамбованной песчано-щебёночной смеси.
На внешнее кольцо
укладывают бетонную стяжку 5-8 см. на внутреннее – сборные железобетонные плиты дорожного типа (быстро разбираемые).

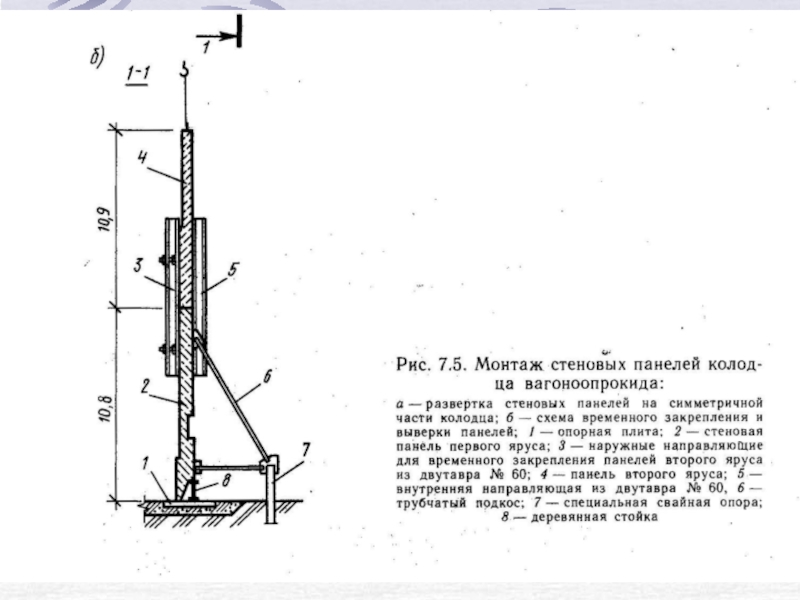

Слайд 58Монтаж сборного колодца
Основной механизм – гусеничный кран. Грузозахватные устройства –
траверсы, захваты. Монтажные приспособления – кондукторы для временного крепления и
выверки стеновых панелей, подкосы.При диаметре колодца до 24 м кран движется с внешней стороны, более 24 м движение крана внутри колодца (за исключением монтажа последних четырёх панелей).
Слайд 60Закрепляют панели между собой накладками на сварке: сплошная стальная полоса
внутри, пластины с шагом 15 см снаружи.
При возведении двухъярусных стенок,
сначала монтируют панели нижнего яруса с ножом, а затем верхнего яруса
Слайд 62Замоноличивание стыков
Используют цементно-песчаные смеси на напрягающих цементах; двухстороннюю металлическую опалубку;
шприц-бетонирование (односторонняя опалубка) и торкретирование без опалубки.
Слайд 64Последовательность устройства монолитного опускного колодца: а – изготовление первого яруса
опускного колодца на поверхности грунта; б – погружение первого яруса
опускного колодца в грунт; в – наращивание оболочки колодца; г – погружение колодца до проектной отметки; д – заполнение бетоном полости опускного колодца в случае использования его как фундамента глубокого заложения

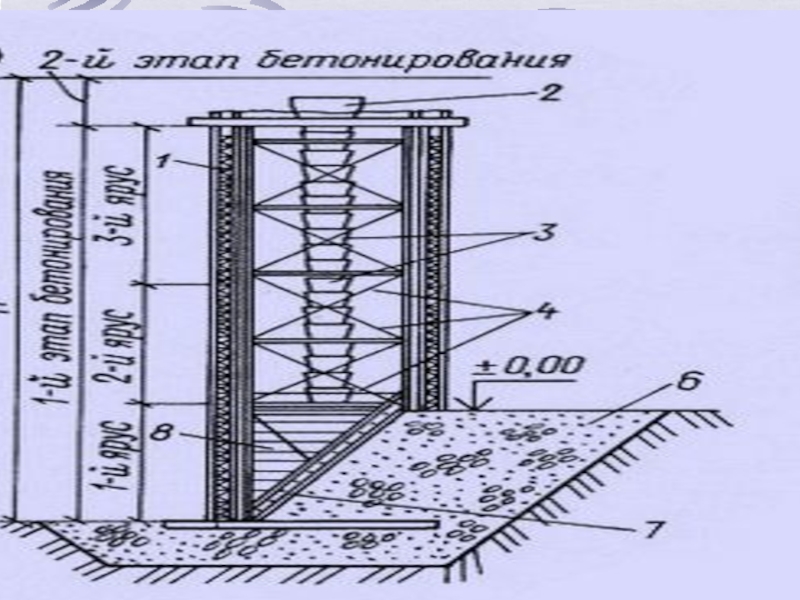

Слайд 65Выполняют опалубочные, арматурные, бетонные, гидроизоляционные работы, погружение колодца.
Стены колодцев
бетонируют ярусами. Бетонирование ведут отдельными блоками, или по всему периметру.
Бетон укладывают слоями толщиной 30-40 см. При толщине стен 0,5…1,2 м и высоте более 3м, смесь подают в бадьях через звеньевые хоботы, устанавливаемые по периметру стен через 3 м или автобетононасосами.Уплотняют вибраторами с гибким валом; наружными вибраторами.
Слайд 67Гидроизоляцию стен колодца выполняют снаружи по мере их бетонирования до
начала опускания и чаще всего - путем торкретирования.
Используют деревянную,
стальную опалубки и несъемную из железобетонных плит.
Слайд 68Погружение колодца
Скорость погружения колодца зависит от вида грунта (20-80 см/сут)
При
погружении колодца между стенками и грунтом возникает трение.
Для его
уменьшения: утяжеляют нижнюю часть колодца;
используют покрытия ножа из органических составов;
применяют тиксотропные рубашки из глинистого раствора порошка бентонитовой глины. Для этого вне зоны колодца устанавливают глинорастворные узлы со смесителями, трубопроводами, насосами, оборудованием для очистки суспензии.
Слайд 69Деталь устройства тиксотропной рубашки
1 - колодец;
2 - форшахта;
3
- типсотропная суспензия;
4 - инъектор;
5 - крепление манжеты
к уступу ножа; 6 - резиновая манжета;
7 - глиняный замок
Слайд 70При погружении снимают упоры, одновременно не менее 4-х по направлению
перекрещивающихся осей колодца
4
4
4
4
Слайд 71Удаляют стойки все одновременно (лучше взрывом)
Растаскивают бетонные плиты внутреннего кольца
трактором, бульдозером по схеме удаления упоров
Послойно отрывают грунт полосами от
центра к краям, оставляя берму у стены.Колодец своей тяжестью выжимает грунт в центральную часть и плавно погружается.
Слайд 72Разработку грунта ведут
в сухих условиях землеройными механизмами (экскаваторами, бульдозерами)
с подъемом его в бадьях кранами
в мокрых условиях с разработкой
грунта из-под воды средствами гидромеханизации (гидромониторами с выдачей его гидроэлеваторами или землесосами).
Слайд 74Разработка грунта в сухих условиях
1 - опалубка; 2 - кран;
3 – пионерный котлован; 4 - колодец; 5 - экскаватор;
6 - бадья для грунта.
Слайд 75Разработка грунта во влажных условиях
1 - краны; 2 - колодец;
3 - тиксотропная рубашка; 4 - иглофильтры; 5 - установившийся
уровень грунтовых вод; 6 - землесосы; 7 - дополнительные скважины
Слайд 77Контроль за погружением колодца
Контроль ведут с помощью рисок, нанесенных на
стены, или нивелировочных контрольных реек, закрепленных по концам двух взаимно
перпендикулярных диаметров колодца.Проверку вертикальности колодца производят перед и после каждой его осадки.
Колодцы при погружении, особенно на первых 5…8 м, могут накрениться. Смещения и перекосы (крены) должны устраняться немедленно, как только будут обнаружены.
Способы исправления перекосов колодцев: способ качаний, пригрузки и др.
Слайд 78Анкеровка колодца
Масса подземных сооружений не всегда уравновешивает давление грунтовых вод.
Против всплытия колодцев их стены закрепляют анкерами.
Слайд 80Бетонирование днища:
прямоугольными полосами (около 3 метров шириной) через полосу,
в
круглых днищах кольцевые захватки шириной 5-10 м от центра к
краям.Бетонную смесь подают бадьями, бетоноукладчиками, бетононасосами.
Слайд 81 В рыхлых
водонасыщенных грунтах возможно
присутствие воды на дне колодца.В этом случае:
на дне устраивают бетонную подушку, укладываемую методами подводного бетонирования,
после набора бетоном достаточной прочности воду из колодца откачивают,
под прикрытием подушки устраивают гидроизоляцию и затем бетонируют днище.
Слайд 82Способ подводного бетонирования подушки колодца
1 - колодец;
2 - воронки;
3 - перекрытие над колодцем;
4 - растворо- и бетонолитные
трубы; 5 - бетонная подушка;
6 - выравнивающий щебеночный слой
Слайд 83Устройство гидроизоляции днища и стен:
оклеечная гидроизоляция – битумные или полимерные
материалы;
обмазочная гидроизоляция – специальные мастики;
листовая или жесткая гидроизоляция
– металлические или полимерные листы с наружной части стен.
Слайд 85Монолитный вариант колодца
Возведение с принудительным регулированием (способ глубокого бурения)
Перед началом
возведения колодца по периметру стен бурят скважины ниже отметки погружения
ножа колодца, в которых устраивают анкерные сваи и закрепляют канаты (тяжи).В опалубку стен колодца вставляют каналообразователи для пропуска тяжей, сверху монтируют домкраты.
Разработав грунт на глубину одного яруса, включают домкраты и попеременно вдавливают колодец.
После возведения колодца тяжи прочно заделывают в каналах, и они служат якорями против всплытия колодца.
Слайд 86 1 – стенка; 2 – пионерный котлован; 3 – бетонная подготовка; 4 –
нож;
5 – домкрат;
6 – тяж;
7 – скважина.
2
Слайд 87Сборный вариант колодца
Способ задавливанием применяют при глубине погружения опускных колодцев
более 20 м. Для задавливания колодцев (или крепи) применяют двухконсольные
балки, на которых установлены гидравлические домкраты.Применяют также для задавливания колодцев устройства, прикрепленные шарнирно к вертикальным стенам опорной конструкции.
Слайд 88Погружение колодцев задавливанием
1 - колодец; 2 - опорная конструкция; 3
- задавливающие устройства.
Слайд 89Погружение колодцев задавливанием
1 - колодец;
2 - опорная конструкция;
3
– задавливающие устройства.

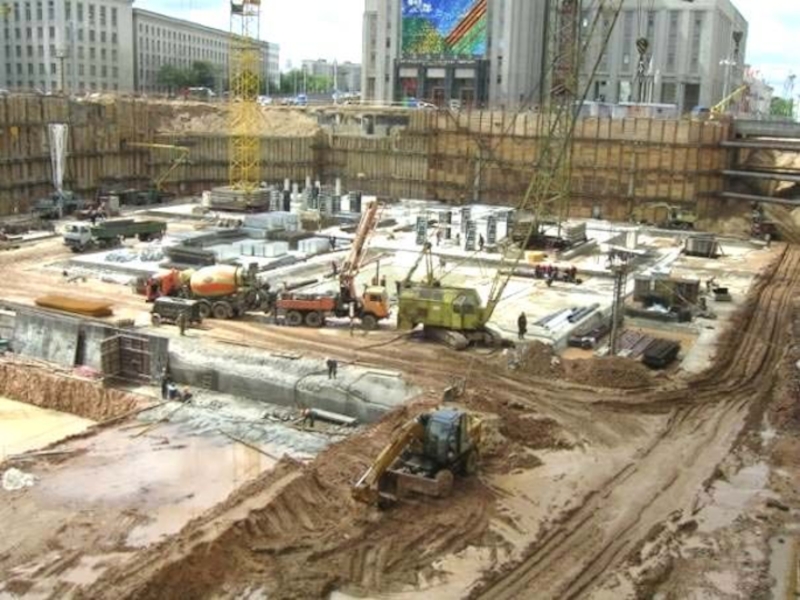

Слайд 91Суть технологии «стена в грунте»
в грунте возводят ограждающие стены подземного
сооружения, они же являются его фундаментом;
под защитой стен разрабатывают внутреннее
грунтовое ядро; устраивают днище и воздвигают внутренние конструкции подземного сооружения.
Слайд 92 Конструкции, сооружаемые способом «стена в грунте»: а – котлованы
в городских условиях; б – подпорные стенки; в – тоннели;
г – противофильтрационные диафрагмы; д – подземные резервуары
Слайд 93«Стена в грунте» позволяет осуществлять строительство:
в непосредственной близости от существующих
зданий и сооружений;
при значительной глубине сооружения (до 50 м);
при больших
размерах в плане и сложной форме сооружения;при высоком уровне подземных вод.
Слайд 94Разновидности метода «стена в грунте»
траншейный - ограждающая конструкция выполняется
сплошной стеной из монолитного железобетона или сборных железобетонных элементов
свайный
- ограждающая конструкция образуется из ряда вертикальных буронабивных свай
Слайд 96Нецелесообразно применять:
- в грунтах с пустотами и кавернами, на рыхлых
свалочных грунтах;
- на участках с бывшей каменной кладкой, обломками бетонных
и железобетонных элементов, металлических конструкций и т.д.;- при наличии напорных подземных вод или зон большой местной фильтрации грунтов.
Слайд 97Общие технологические этапы
В грунте по контуру стен будущего сооружения отрывают
форшахту
Разрабатывают узкие, глубокие траншеи, заполняя их глинистым раствором (суспензией)
Возводят
монолитные или монтируют сборные стены Внутри сооружения разрабатывают грунт
Устраивают днище подземного сооружения
Слайд 98Форшахта – верх траншеи глубиной до 1 м, шириной на
1,5 метра больше ширины траншеи. Выполняют из металла, сборных ж/б
элементов. Предохраняет верх траншеи от обсыпания.
Слайд 99Глинистая суспензия:
Пропитывает и укрепляет грунт; создает гидрофобную плёнку на зернах
грунта;
При твердении давит на стенки траншеи, препятствуя обрушению.
Слайд 100Для устройства узких и глубоких траншей при этом способе используют
в основном грейферные экскаваторы
Слайд 104Процесс возведения монолитных стен в траншее включает в себя операции
по установке арматуры, укладки и уплотнения бетонной смеси
Слайд 105Технологическая схема устройства монолитной «стены в грунте»:
1 - устройство форшахты
(укрепление верха траншеи); 2 - рытье траншеи на длину захватки;
3 - установка ограничителей (перемычек между захватками); 4 - монтаж арматурных каркасов; 5 - бетонирование на захватке методом вертикально перемещаемой трубы
Слайд 107Железобетонные и бетонные стены в траншее, заполненной суспензией, бетонируют методами
подводного бетонирования и в частности методом ВПТ, захватками 3…6 м
Слайд 108метод вертикально перемещающейся трубы (ВПТ)
1 - подача бетонной смеси; 2
- откачка суспензии
Слайд 111Перед началом монтажа на горизонтальных плитах форшахты размечают контуры панелей.
Первую панель устанавливают с тщательной выверкой, а вторую и последующие
- с помощью специальных монтажных приспособлений и кондукторов, после чего заполняют или тампонируют пазухи.Стыки между панелями замоноличивают сверху вниз по мере разработки грунта внутри сооружения. Заделывают их методом пневмонабрызга или торкретирования.
Слайд 112Пазухи между панелью и стенками траншеи заполняют тампонажным раствором или
гравийно-песчаными смесями.
Тампонажный раствор: глиноцементно-песчаный или глинощебнепесчаный. Глиноцементно-песчаный раствор готовят
из цемента, бентонита, глины, песка, воды и химических добавок для пластификации и замедления сроков твердения.Тампонажный раствор подают по инъекционным трубам диаметром 50— 60 мм, опускаемым до дна траншеи, растворонасосами С-853, С-938 и др.
Слайд 113Гравийно-песчаная смесь: гравий или щебень и крупный или средний песок
в объемном соотношении 1:1.
Смеси подают в пазуху бадьями.
Засыпка смеси
продолжается до тех пор, пока из-под глинистого раствора не покажется конус засыпаемой смеси.После твердения тампонажного раствора или засыпки пазух разрабатывают грунт внутри сооружения и заделывают стыки панелей по мере их обнажения.
Слайд 116использование высокомощной (давление 20...70 МПа) тонкой (диаметр 1...2 мм) водяной
(растворной) струи для прорезания в грунте щелей, заполняемых твердеющим материалом.
струя подается из сопел струйного монитора, расположенного на штанге, опускаемой в грунт.
для повышения скорости воды устраивают кольцевой зазор вокруг сопла, причем сжатый воздух подают под давлением до 0,5...1 МПа. Сфера размыва 1,5-5 м.
Слайд 117При помощи струйной технологии можно возводить вертикальные стены различной формы
в плане, в том числе сотовые конструкции или сваи глубиной
до 40...50 м.Достоинства технологии: возможность возведения стен подземных зданий вблизи существующих сооружений или под ними без усиления; высокая производительность; экономичность; отсутствие вибрационных воздействий на грунт и существующие здания.
Слайд 118Последовательность выполнения работ:
Бурят направляющие скважины
Опускают монитор на дно
Поворачивают монитор, поднимают
по мере разрушения грунта
Слайд 123Общие положения
Выбор метода разработки зависит:
- размеров подземного сооружения;
- глубины заложения
сооружения;
- вида и категории грунта.
Подземное сооружение состоит из свода, стен,
основания.
Слайд 124Общие положения
Грунты транспортируют
Электрическими, пневматическими подгрузчиками, тоннельными экскаваторами, цикличными (рельсовым, автомобильным)
или непрерывным (конвейерным, трубопроводным) транспортом.
Слайд 125Общие положения
Способы укрепления свода, стен, основания, выбор соответствующего оборудования зависят
от вида и категории грунта. Используют набрыз-бетон, торкретирование, разные виды
опалубок, временную крепь.Для доставки механизмов, оборудования к началу (торцу) выработки используют временный котлован или ствольную шахту.
Слайд 126Общие положения
Породу разрабатывают захватками 3-6 м.
Свод бетонируют последовательно или с
отставанием на 2-3 захватки.
Уступ для опирания кружал свода устраивают вдоль
стен после 100% прочности обделки свода.
Слайд 127Горный способ
Различают следующие методы разработки грунта (раскрытия сечения выработки):
сплошного забоя,
раскрытия на полный профиль по частям
Слайд 128Сплошной забой используют при небольших размерах подземного сооружения. Выработку производят
полностью на всю длину и высоту с одного или 2-х
торцов.
Слайд 129Раскрытие на полный профиль по частям :крупные (камерные) выработки для
размещения больших подземных объектов
разработка подсводовой части камеры,
укрепления
свода ,разработка основного массива (ядра),
закрепление стен.
Слайд 131Ширина разработки подсводной части должна обеспечивать работу транспорта, оборудования, систем
вентиляции. Высота в верхней части 6-9 м.
Основной массив (ядро) разделяют
послойно высотой 3 м, горизонтальными слоями или уступами. Стенки бетонируют одновременно с обоих сторон камеры.
Слайд 133В скальных грунтах свод укрепляют бетонированием набрызгом по сетке на
анкерах, используют передвижную опалубку.
В слабых грунтах используют метод опертого свода,
т.е. устраивают крепь.
Слайд 134крепление арочной, комбинированной крепью
1 – арка (металлические профили, трубы);
2
– затяжка (деревянная, металлическая);
3 – плиты (доски, листы металла);
4 –
распорки;5 – основание;
6 – анкеры (металлические, сталеполимерные);
7 – сетка;
8 – анкерные крепления.
Слайд 135Щитовой способ
Используют проходческие щиты
Щит выполняет операции:
разрабатывает грунт, подает на
транспортер-перегружатель,
закрепляют свод.
