Технология возведения зданий и сооружений Лекция № 20 Технология возведения

надземной частей каркасных зданий. Возведение стенового ограждения

разрезки, отвечающих современным требованиям по теплотехнике. Наибольшее распространение получила двухрядная

разрезка с плоскими панелями размером на ширину пролёта, двухъярусные панели на высоту двух и более этажей и др. конструктивные решения. Как показали исследования, снижение теплопотерь и повышение эксплуатационной надёжности достигается при переносе стыков панелей из зоны примыкания к колоннам. Наиболее рациональной является геометрическая разрезка с минимальной протяжённостью стыков панелей и их размещением в пределах пролёта. Это обстоятельство позволяет повысить технологичность конструктивных элементов, эксплуатационную надёжность и ремонтопригодность стыков.

является, наряду с повышением технологичности, возможность улучшения архитектурной выразительности фасадов

зданий путём использования конструктивных элементов и деталей различной геометрической разрезки, применения панелей с наружным слоем в виде рельефной поверхности, вскрытой фактуры, а также широкой цветовой гаммы.
В отечественной и зарубежной практике наметилась тенденция применения крупноразмерных панелей наружных стен вертикальной и горизонтальной разрезки, а также применение мелкоэлементных панелей с повышенной архитектурной выразительностью.

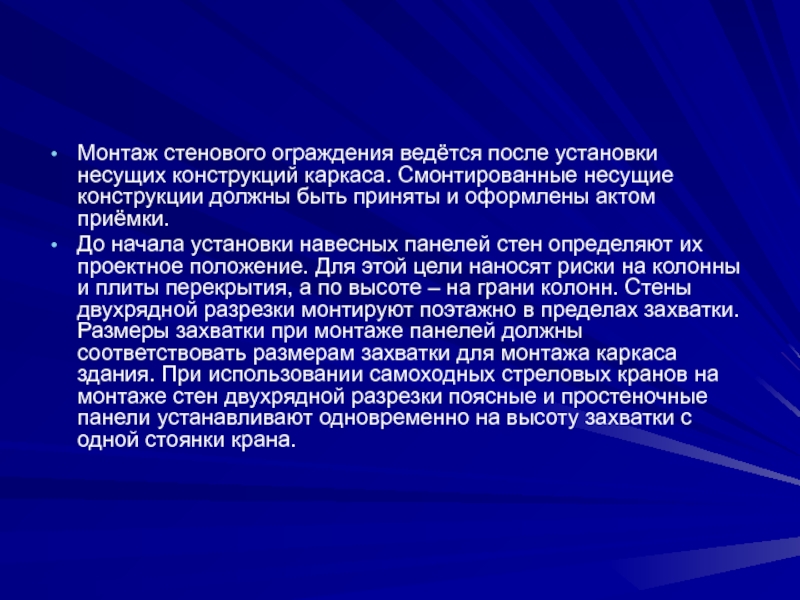

несущие конструкции должны быть приняты и оформлены актом приёмки.
До начала

установки навесных панелей стен определяют их проектное положение. Для этой цели наносят риски на колонны и плиты перекрытия, а по высоте – на грани колонн. Стены двухрядной разрезки монтируют поэтажно в пределах захватки. Размеры захватки при монтаже панелей должны соответствовать размерам захватки для монтажа каркаса здания. При использовании самоходных стреловых кранов на монтаже стен двухрядной разрезки поясные и простеночные панели устанавливают одновременно на высоту захватки с одной стоянки крана.

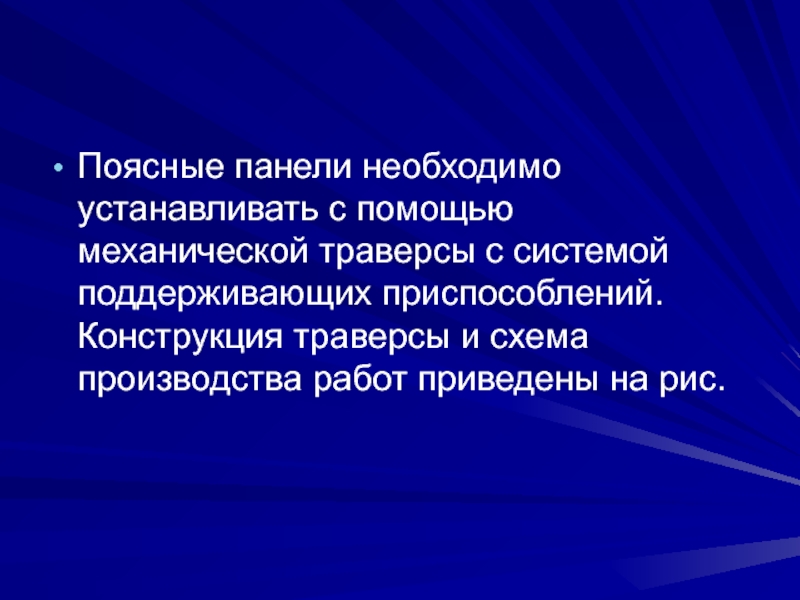

поддерживающих приспособлений. Конструкция траверсы и схема производства работ приведены на

рис.

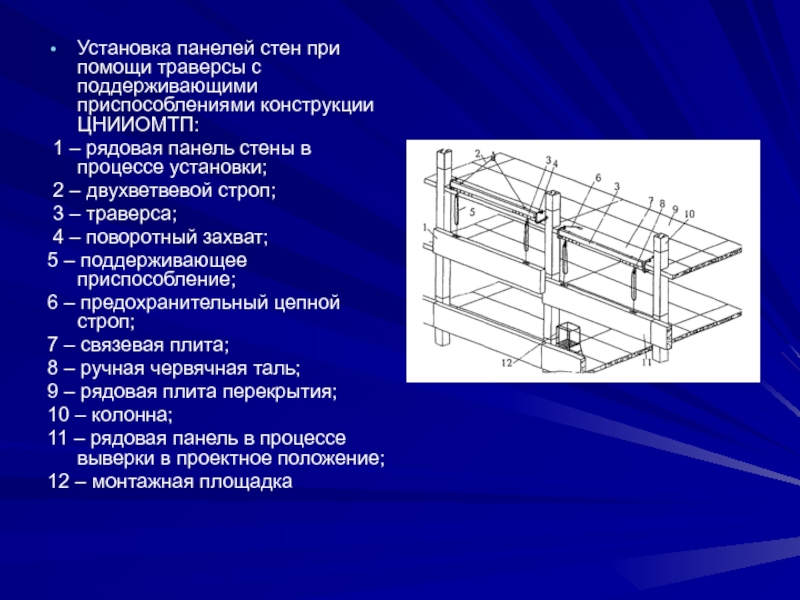

ЦНИИОМТП:
1 – рядовая панель стены в процессе установки;
2

– двухветвевой строп;
3 – траверса;
4 – поворотный захват;
5 – поддерживающее приспособление;
6 – предохранительный цепной строп;
7 – связевая плита;
8 – ручная червячная таль;
9 – рядовая плита перекрытия;
10 – колонна;
11 – рядовая панель в процессе выверки в проектное положение;
12 – монтажная площадка

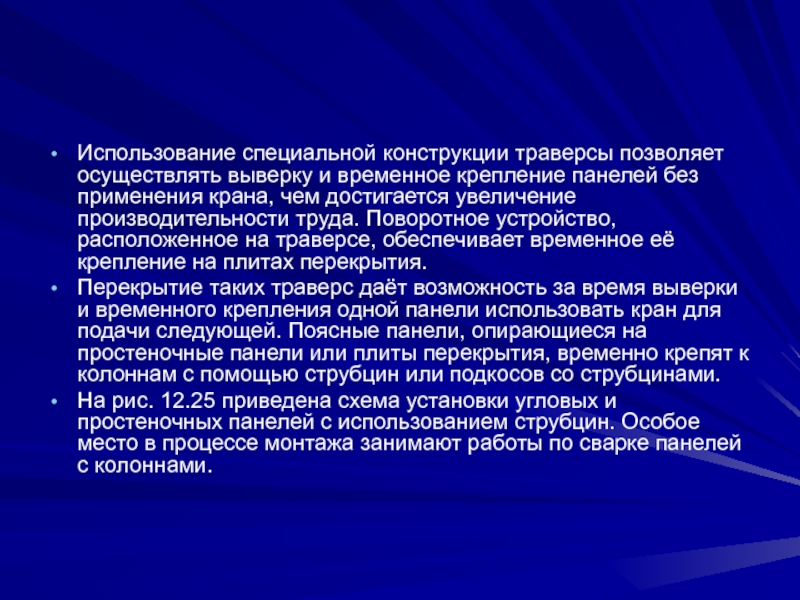

панелей без применения крана, чем достигается увеличение производительности труда. Поворотное

устройство, расположенное на траверсе, обеспечивает временное её крепление на плитах перекрытия.
Перекрытие таких траверс даёт возможность за время выверки и временного крепления одной панели использовать кран для подачи следующей. Поясные панели, опирающиеся на простеночные панели или плиты перекрытия, временно крепят к колоннам с помощью струбцин или подкосов со струбцинами.
На рис. 12.25 приведена схема установки угловых и простеночных панелей с использованием струбцин. Особое место в процессе монтажа занимают работы по сварке панелей с колоннами.

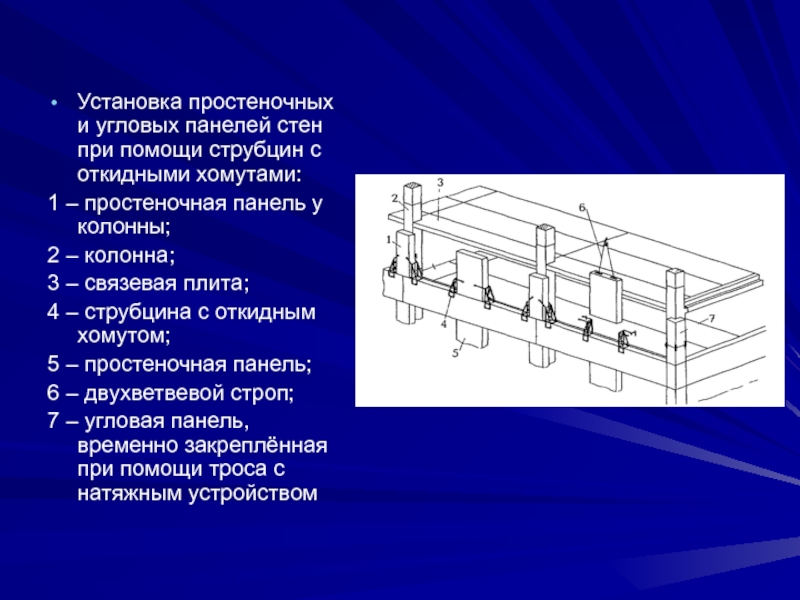

откидными хомутами:
1 – простеночная панель у колонны;
2 – колонна;
3

– связевая плита;
4 – струбцина с откидным хомутом;
5 – простеночная панель;
6 – двухветвевой строп;
7 – угловая панель, временно закреплённая при помощи троса с натяжным устройством

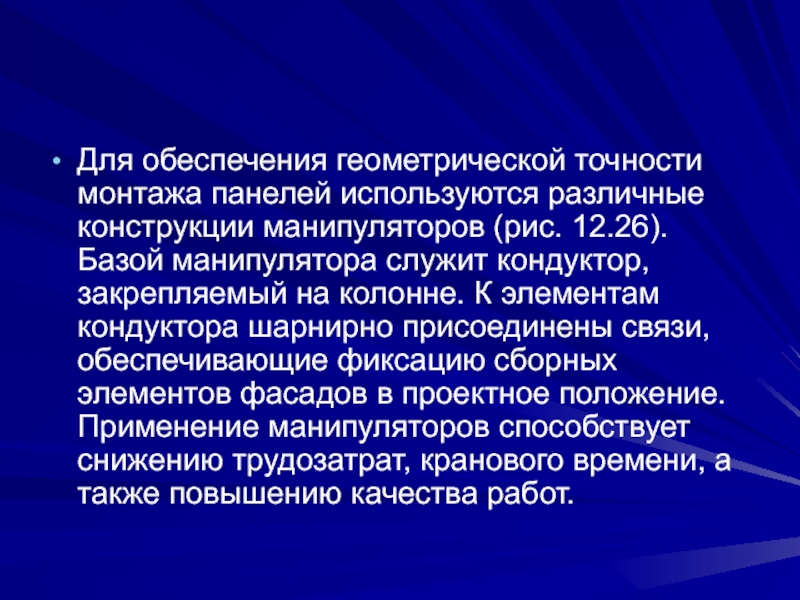

(рис. 12.26). Базой манипулятора служит кондуктор, закрепляемый на колонне. К

элементам кондуктора шарнирно присоединены связи, обеспечивающие фиксацию сборных элементов фасадов в проектное положение. Применение манипуляторов способствует снижению трудозатрат, кранового времени, а также повышению качества работ.

в – крепления фасадных и угловых панелей:
1 – монтажная

связь со струбциной;
2 – рама кондуктора;
3 – колонна;
4, 5 - панели
