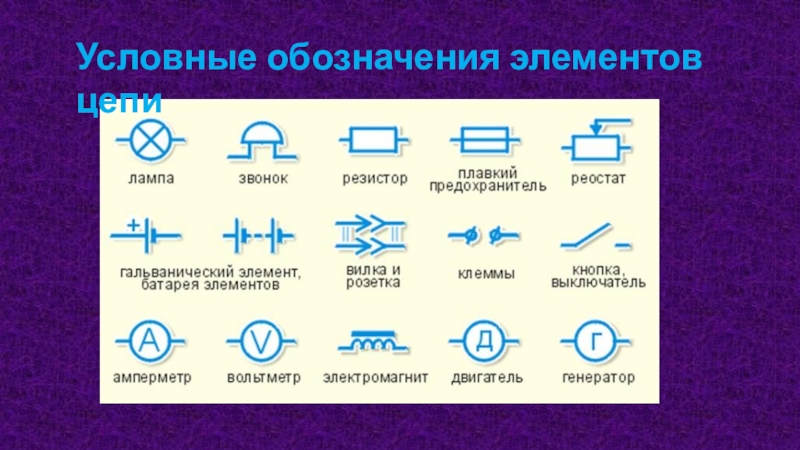

6. Условные обозначения элементов цепи
7. ЭДС источника численно равна работе, совершаемой электрическим полем при перемещении единичного положительного заряда вдоль всей цепи.

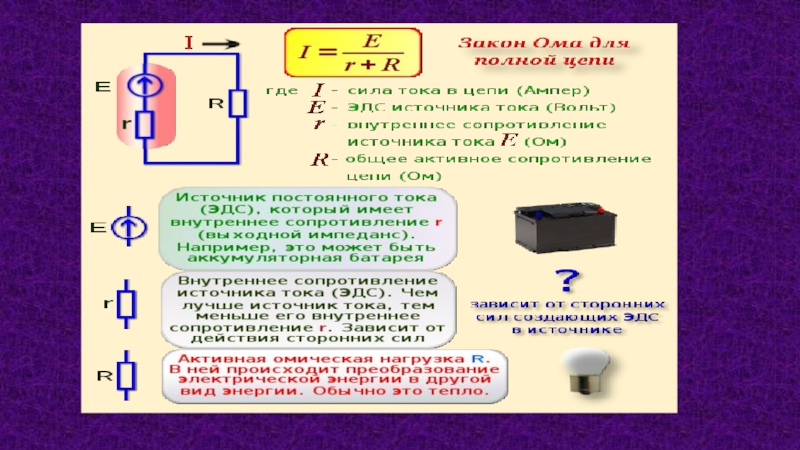

8. Слайд 8
9. Слайд 9
10. Слайд 10
11. Слайд 11
12. Слайд 12

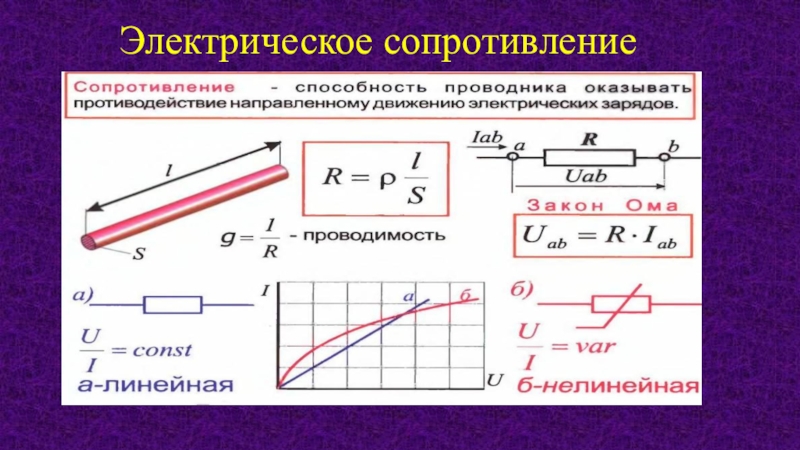

13. Электрическое сопротивление
14. Слайд 14
15. Слайд 15

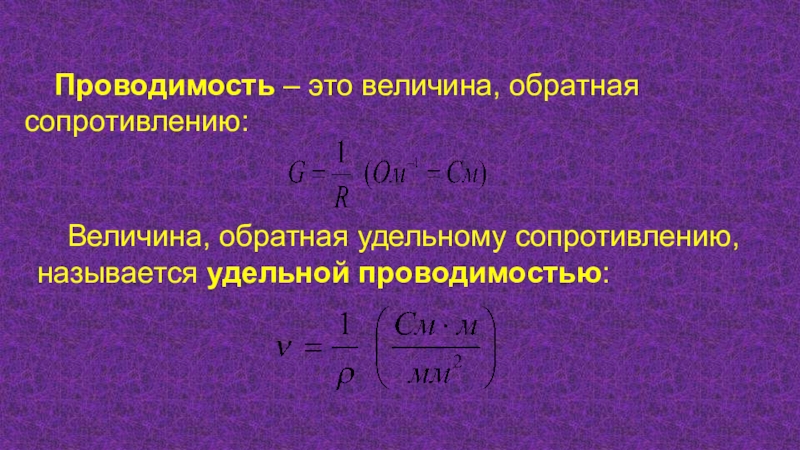

16. Проводимость – это величина, обратная сопротивлению:Величина, обратная удельному сопротивлению, называется удельной проводимостью:
17. Электрическая цепьЭлектрическая схема
18. Слайд 18
19. Слайд 19
20. Слайд 20
21. Слайд 21
22. Сумма токов подтекающих к узлу равна сумме токов вытекающих
23. Слайд 23
24. Мощность это работа в единицу времени: Р=А/tМощность
25. Слайд 25

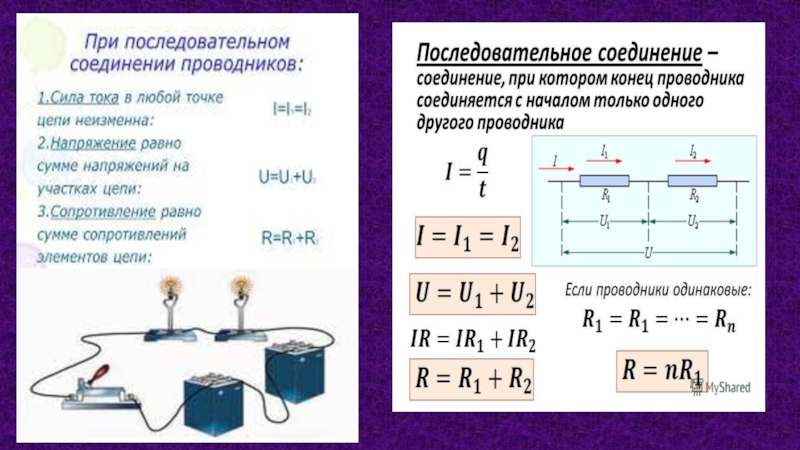

26. - Это когда к концу предыдущего присоединяется

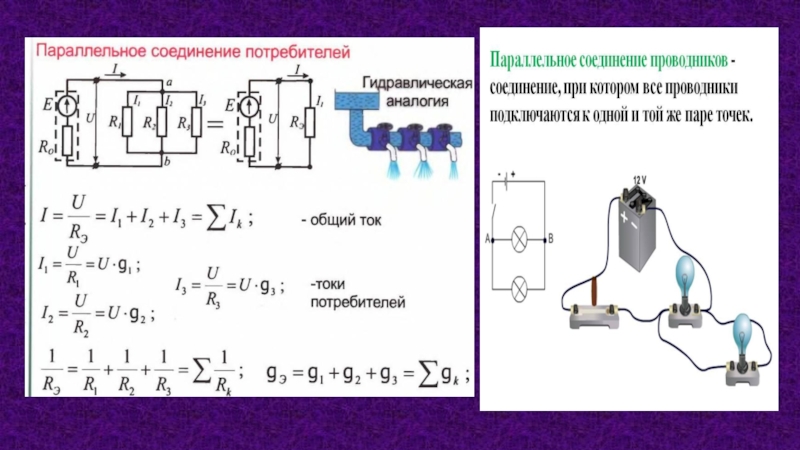

27. Слайд 27
28. Слайд 28
29. Слайд 29
30. Слайд 30

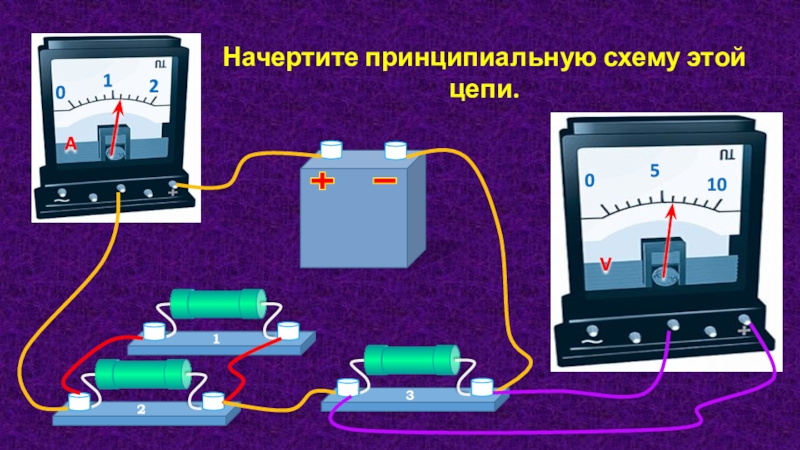

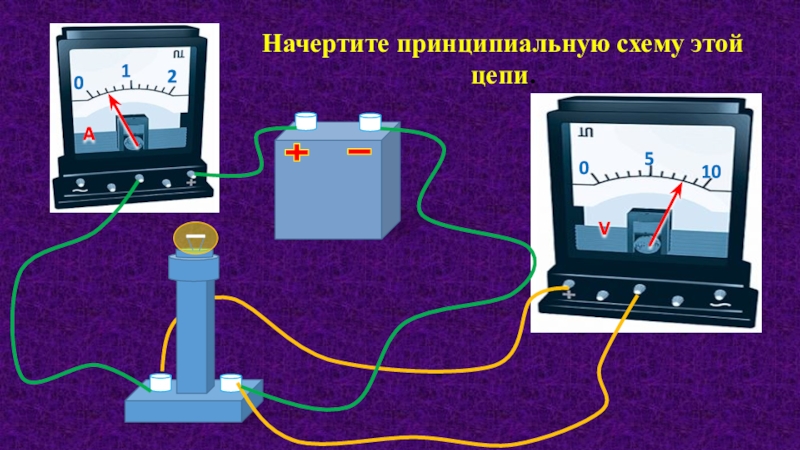

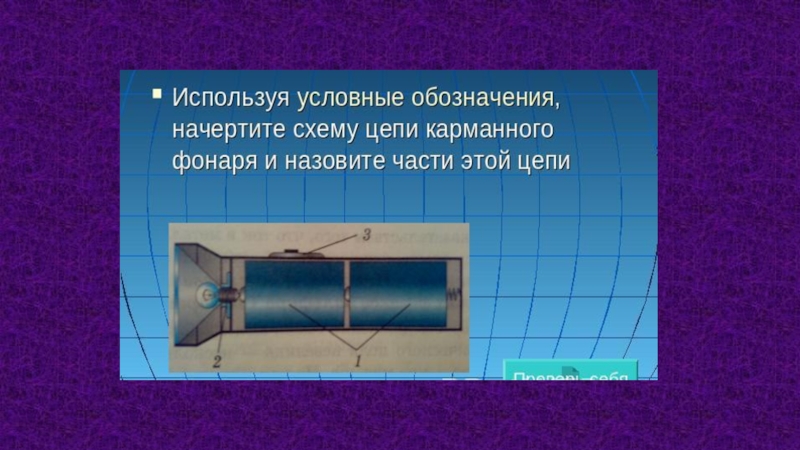

31. Начертите принципиальную схему этой цепи.
32. Начертите принципиальную схему этой цепи.
33. Начертите принципиальную схему этой цепи.
34. Начертите принципиальную схему этой цепи.
35. Скачать презентанцию

Электрической цепью называют совокупность устройств, предназначенных для прохождения электрического тока.Обязательными элементами электрической цепи являются: источник, приёмник и соединительные провода. Кроме этого цепь может содержать: измерительную, пускорегулирующую и защитную аппаратуру.Электрической схемой называют

Слайды и текст этой презентации

Слайд 1Тема 1.1 .
Электрическая цепь. Законы электрических цепей

Слайд 2Электрической цепью называют совокупность устройств, предназначенных для прохождения электрического тока.
Обязательными

элементами электрической цепи являются: источник, приёмник и соединительные провода.
Кроме

этого цепь может содержать: измерительную, пускорегулирующую и защитную аппаратуру.
Электрической схемой называют графическое изображение электрической цепи, показывающее порядок и характер соединения элементов.

Электрической цепью называют совокупность устройств, предназначенных для прохождения электрического тока.Обязательными элементами электрической цепи являются: источник, приёмник и

Слайд 3Электрическую цепь, условно, разбивают на внутреннюю и

внешнюю часть.
Внутренняя - часть цепи, содержащая только

источник
питания.
Внешняя – часть цепи, охватывающая все элементы цепи,
кроме источника питания.
Участок цепи – часть цепи между двумя любыми точками.
Узел - точка цепи, в которой соединены
три и более проводника.
Ветвь - участок цепи между двумя узлами,
по которому проходит один и тот же ток.
Контур - замкнутая часть цепи.
