Тема 3.2.5 Сборка и испытания агрегатов
Содержание
- 1. Тема 3.2.5 Сборка и испытания агрегатов
- 2. Требования к сборке соединений.
- 3. Требования к сборке соединений.
- 4. Слайд 4
- 5. Слайд 5
- 6. Слайд 6
- 7. 2) Сборка прессовых соединений: - обеспечение необходимого натяга (зазора)
- 8. 2) Сборка прессовых соединений:
- 9. Слайд 9
- 10. 3) Сборка зубчатых передач: - обеспечение точности взаимного расположения валов и осей
- 11. Слайд 11
- 12. 3) Сборка зубчатых передач:
- 13. 3) Сборка зубчатых передач:
- 14. Слайд 14
- 15. 4) Сборка шлицевых соединений: - обеспечение зазора или натяга по посадочным поверхностям
- 16. Слайд 16
- 17. 4) Сборка шлицевых соединений:
- 18. Слайд 18
- 19. 5) Сборка конусных соединений: - обеспечение прилегания конусных поверхностей деталей - обеспечение натяга
- 20. Слайд 20
- 21. 6) Сборка шпоночных соединений
- 22. Слайд 22
- 23. Слайд 23
- 24. Слайд 24
- 25. 6) Сборка шпоночных соединений
- 26. Слайд 26
- 27. 7) Сборка подшипниковых узлов:
- 28. Слайд 28
- 29. 7) Сборка подшипниковых узлов:
- 30. Слайд 30
- 31. Слайд 31
- 32. Слайд 32
- 33. Слайд 33
- 34. Слайд 34
- 35. Поршни и гильзы цилиндров комплектуют по размерным группам.
- 36. Слайд 36
- 37. Слайд 37
- 38. Поршни и гильзы цилиндров
- 39. Слайд 39
- 40. Поршни и гильзы цилиндров
- 41. Поршни и гильзы цилиндров
- 42. Поршневые группы подбираются (подгоняются) по весу.
- 43. Поршневые группы подбираются (подгоняются)
- 44. Слайд 44
- 45. Слайд 45
- 46. 2) Сборка коробки передач
- 47. При сборке обеспечиваются: -
- 48. 3) Сборка заднего моста.
- 49. Слайд 49
- 50. Слайд 50
- 51. Слайд 51
- 52. 4) Сборка карданной передачи.
- 53. Слайд 53
- 54. Слайд 54
- 55. 5) Сборка рулевого механизма.
- 56. Слайд 56
- 57. Слайд 57
- 58. 5) Сборка рулевого механизма.
- 59. Слайд 59
- 60. Приработка и испытания агрегатов.
- 61. Приработка и испытания двигателей.
- 62. Слайд 62
- 63. Слайд 63
- 64. Приработка и испытания коробки
- 65. Приработка и испытания коробки
- 66. Слайд 66
- 67. Приработка и испытания ведущих
- 68. Приработка и испытания ведущих
- 69. Слайд 69
- 70. Слайд 70
- 71. Слайд 71
- 72. Слайд 72
- 73. Слайд 73
- 74. Слайд 74
- 75. Слайд 75
- 76. Запрещается пользоваться неисправным оборудованием и инструментом.
- 77. Запрещается пользоваться неисправным оборудованием
- 78. Скачать презентанцию

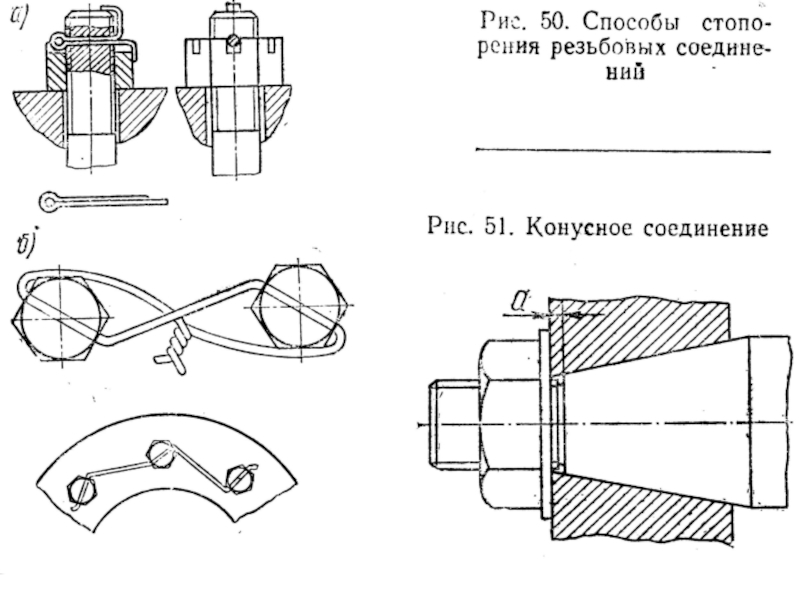

Требования к сборке соединений. 1) Сборка резьбовых соединений: - обеспечение соосности резьбовых деталей и отверстий под них
Слайды и текст этой презентации

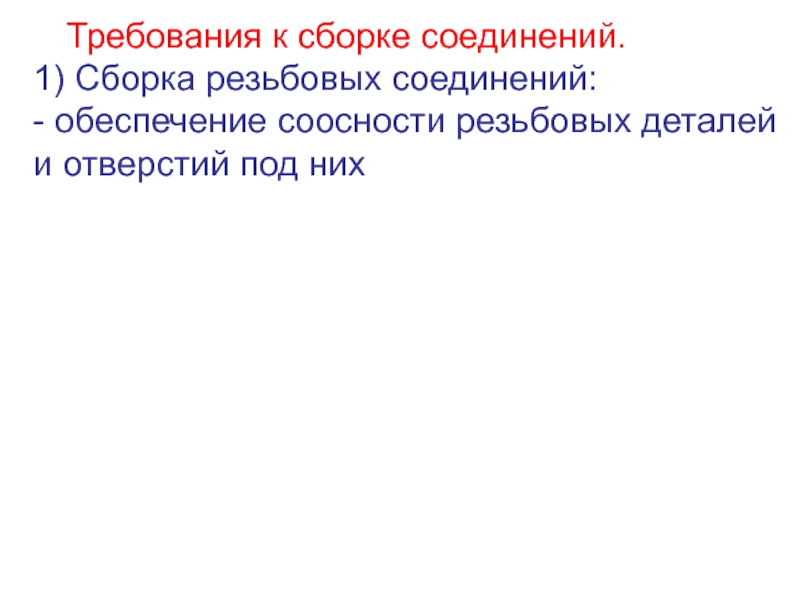

Слайд 2 Требования к сборке соединений. 1) Сборка резьбовых соединений: -
обеспечение соосности резьбовых деталей и отверстий под них

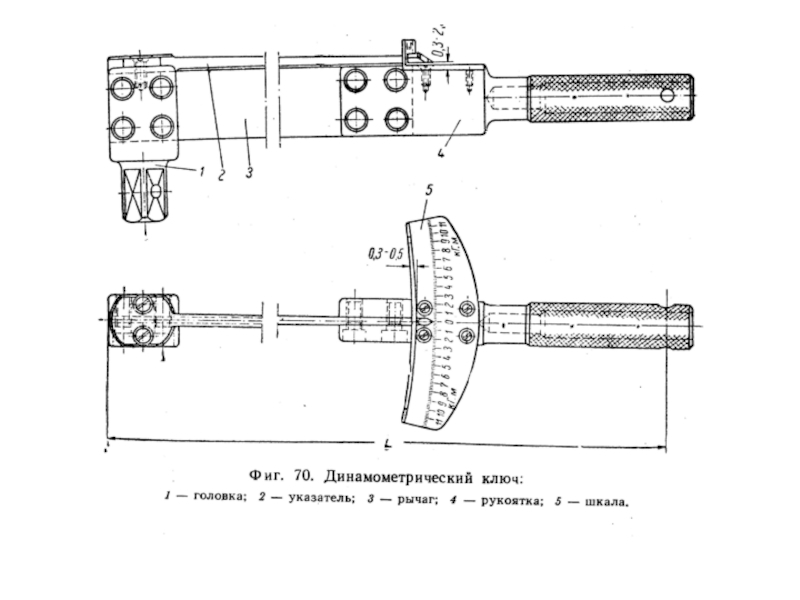

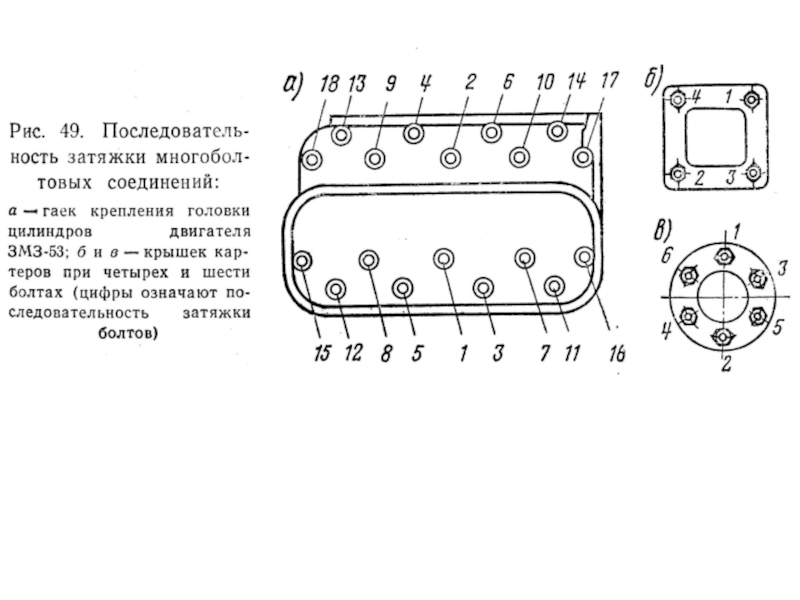

Слайд 3 Требования к сборке соединений. 1) Сборка резьбовых соединений: -
обеспечение соосности резьбовых деталей и отверстий под них - соблюдение очерёдности
и усилия затяжки

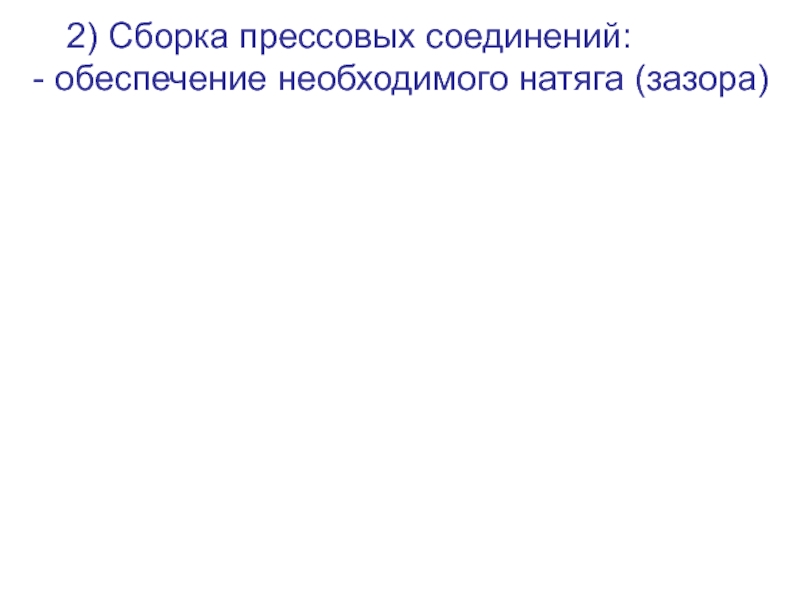

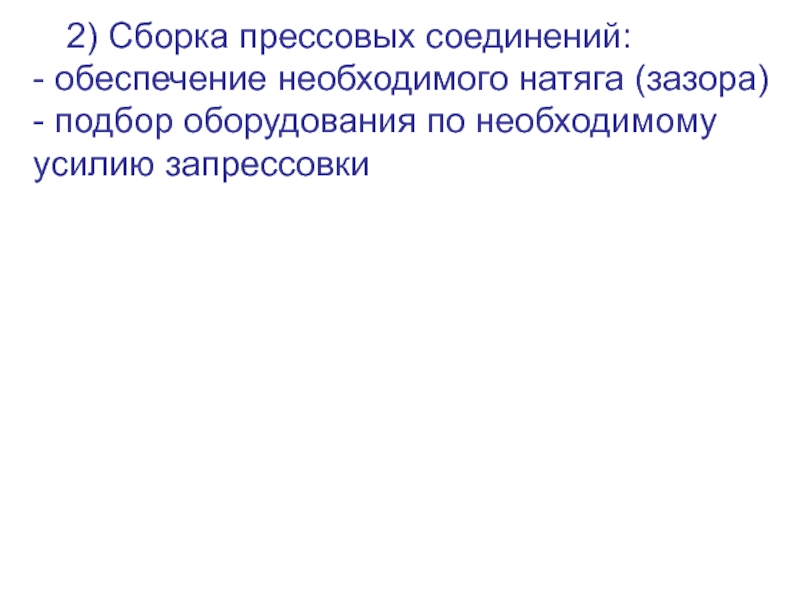

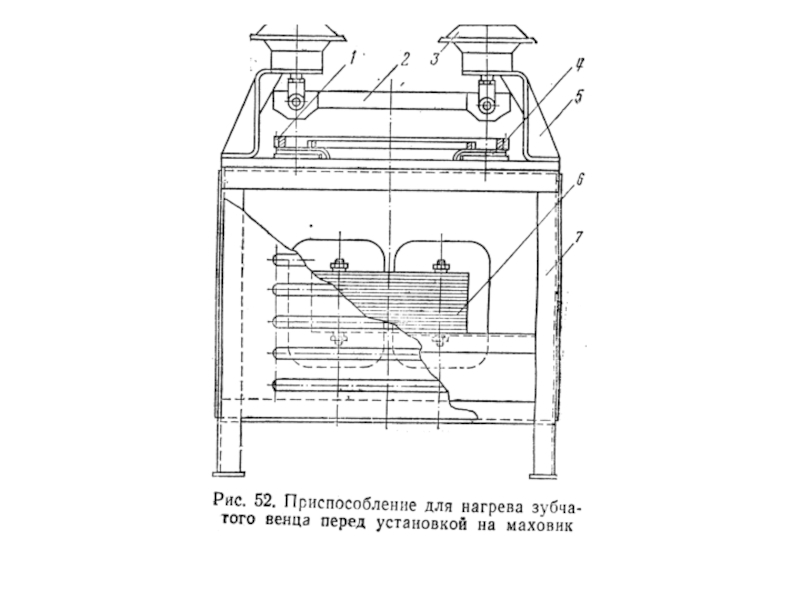

Слайд 8 2) Сборка прессовых соединений: - обеспечение необходимого натяга
(зазора)
- подбор оборудования по необходимому усилию запрессовки

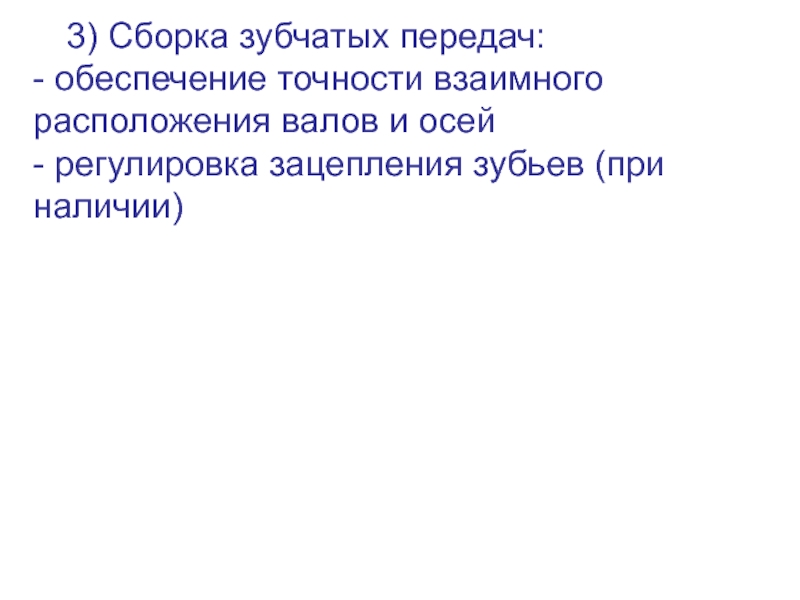

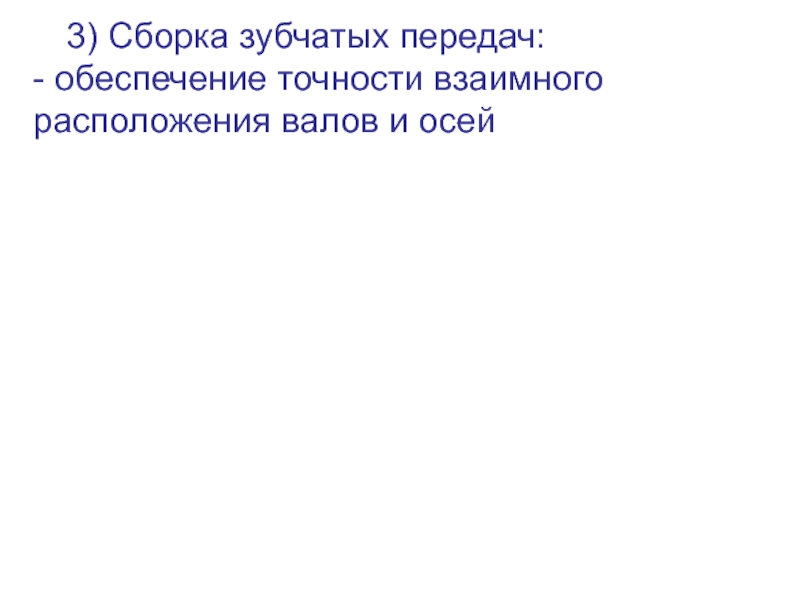

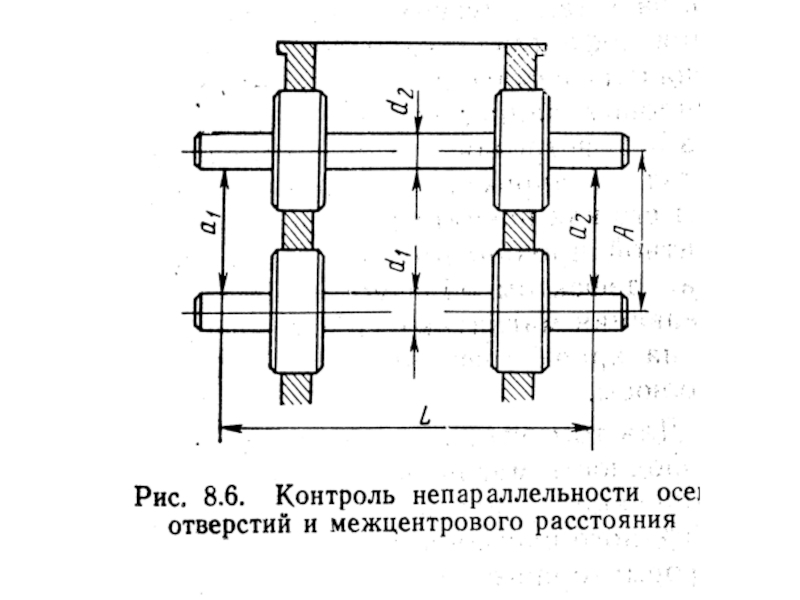

Слайд 12 3) Сборка зубчатых передач: - обеспечение точности взаимного
расположения валов и осей
- регулировка зацепления зубьев (при наличии)

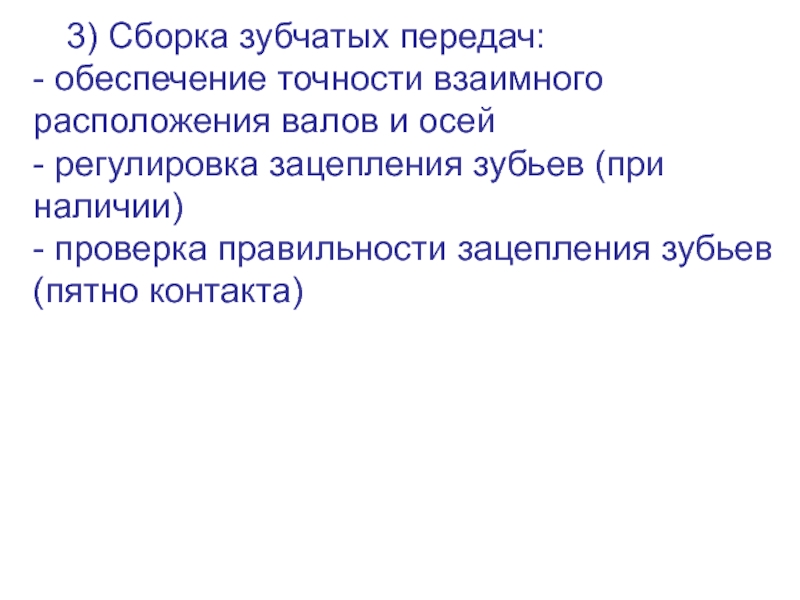

Слайд 13 3) Сборка зубчатых передач: - обеспечение точности взаимного
расположения валов и осей - регулировка зацепления зубьев (при наличии) - проверка
правильности зацепления зубьев (пятно контакта)

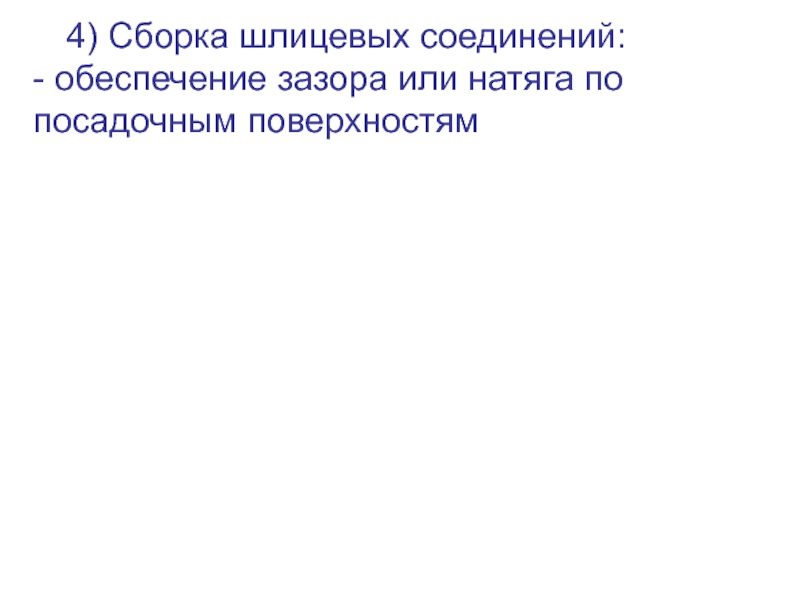

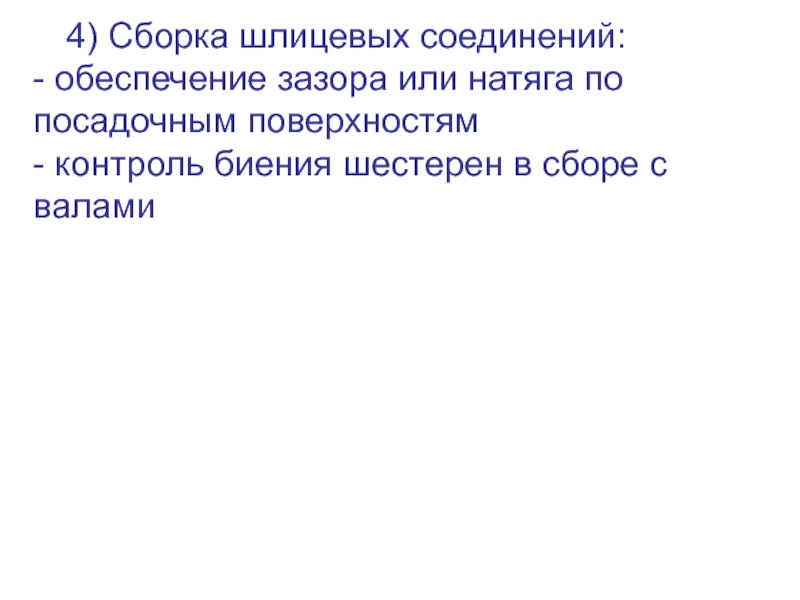

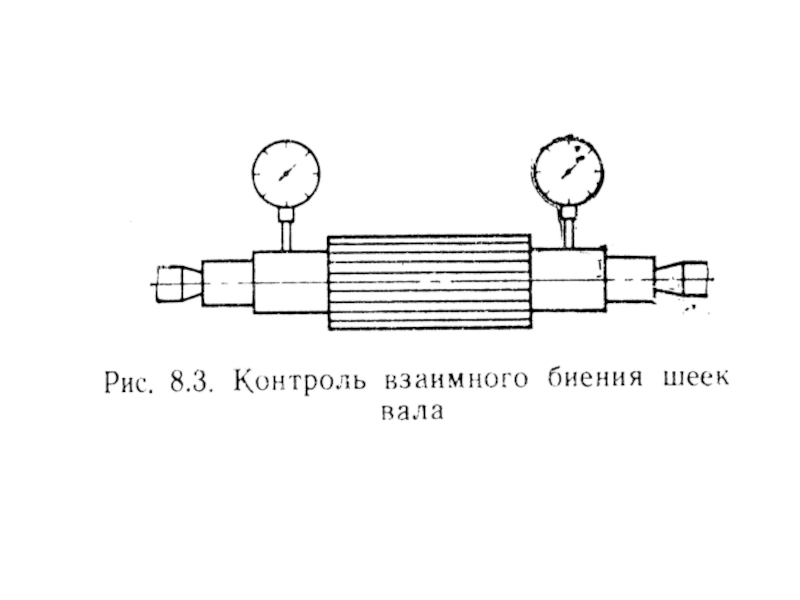

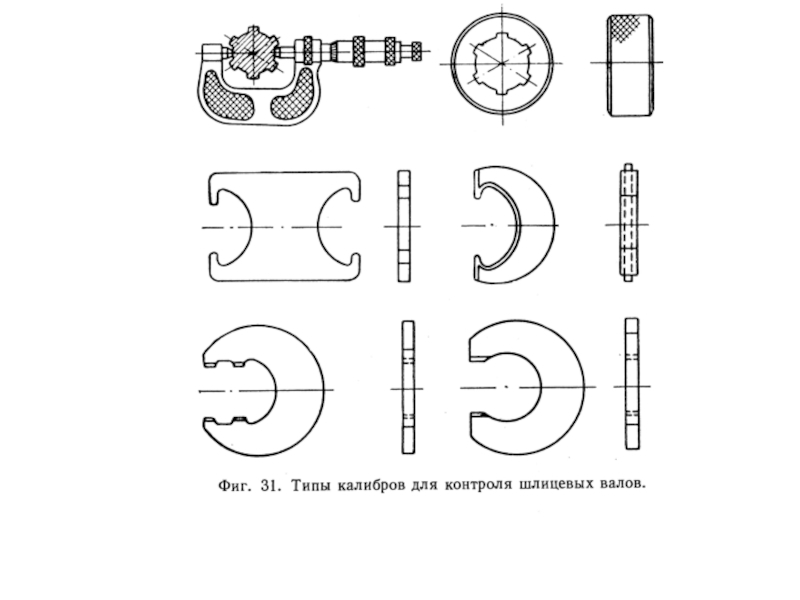

Слайд 17 4) Сборка шлицевых соединений: - обеспечение зазора или
натяга по посадочным поверхностям - контроль биения шестерен в сборе с
валами

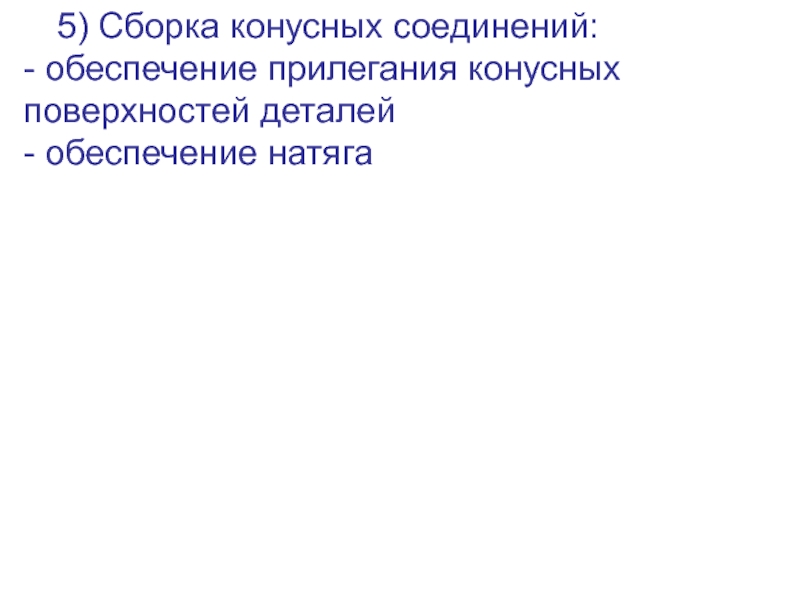

Слайд 19 5) Сборка конусных соединений: - обеспечение прилегания конусных
поверхностей деталей
- обеспечение натяга

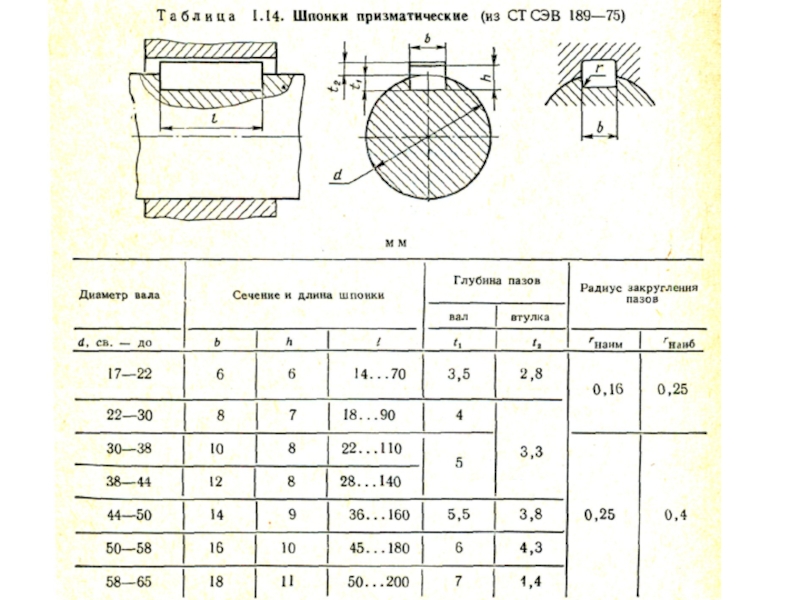

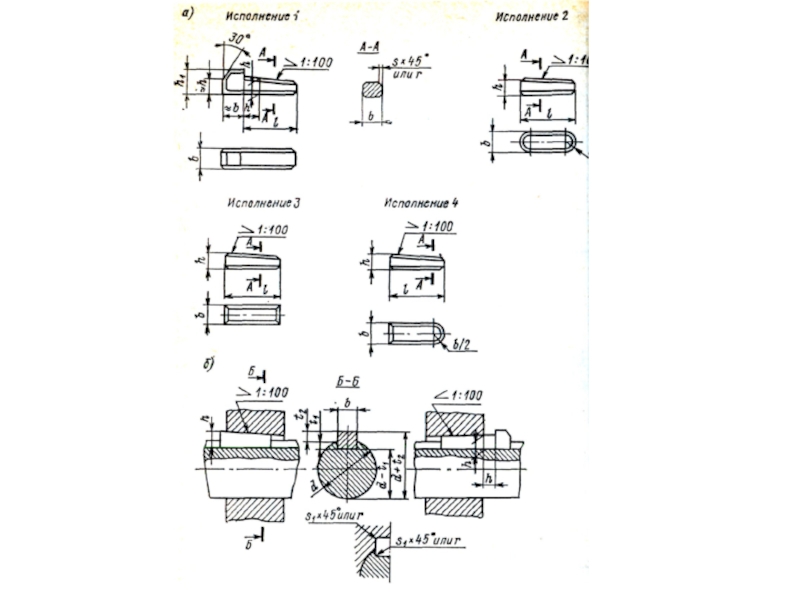

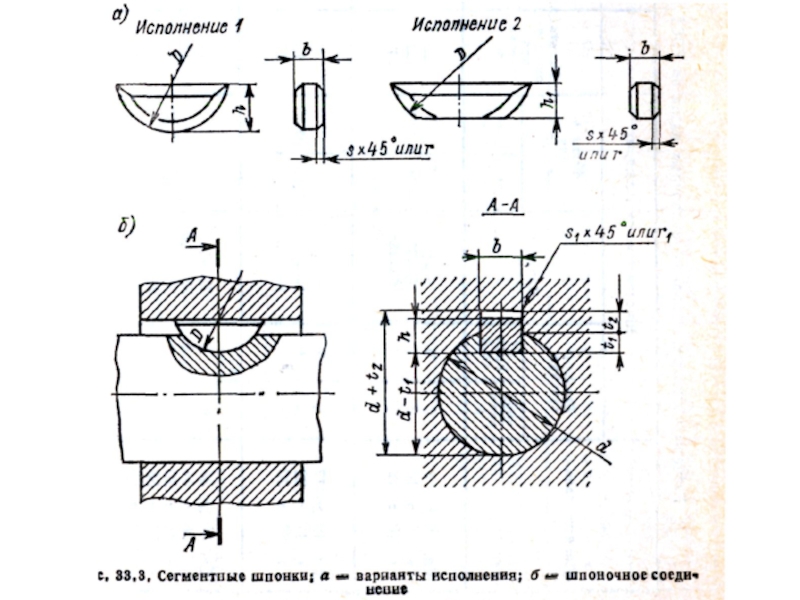

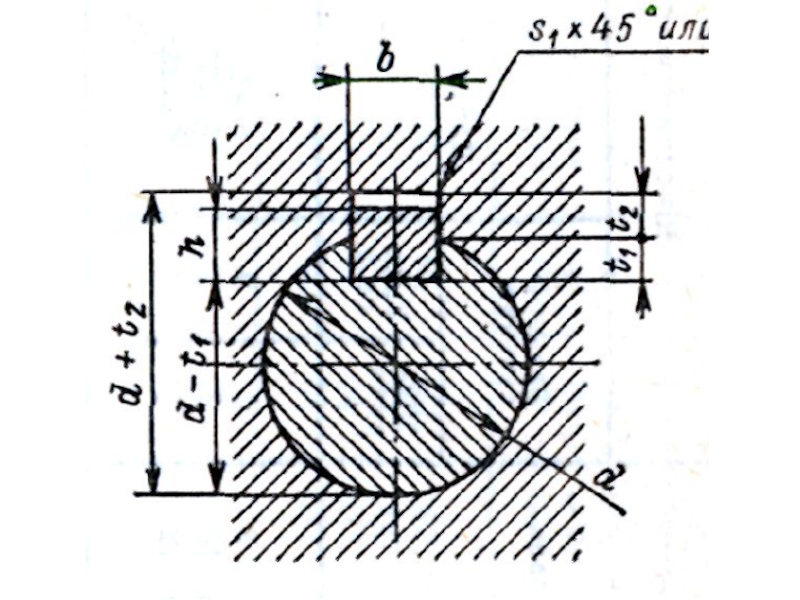

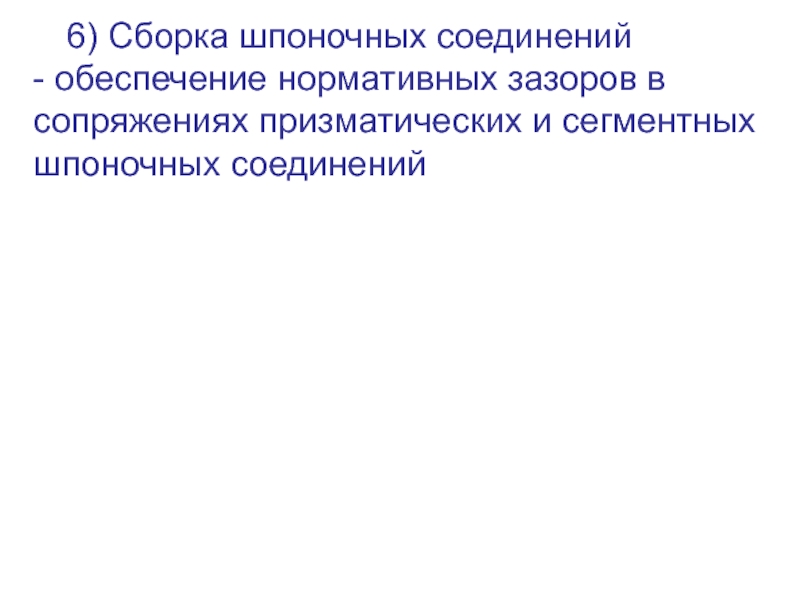

Слайд 21 6) Сборка шпоночных соединений - обеспечение нормативных зазоров
в сопряжениях призматических и сегментных шпоночных соединений

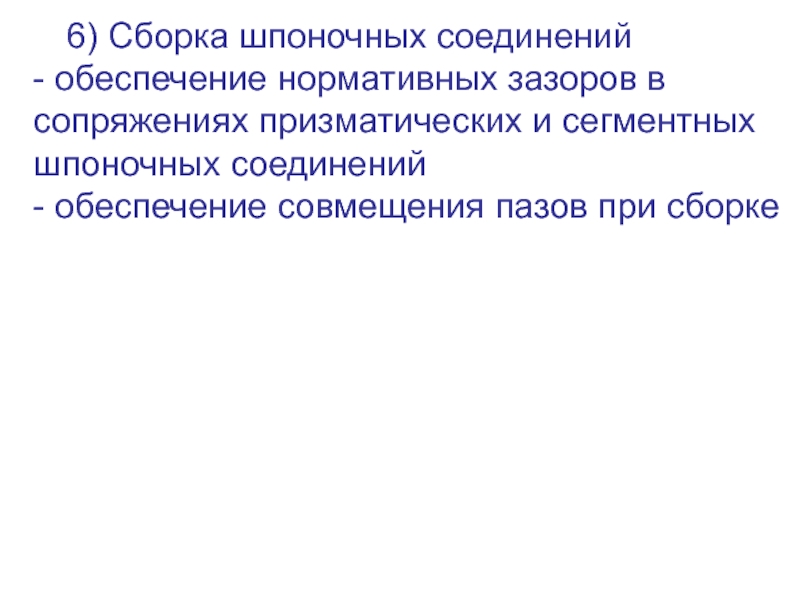

Слайд 25 6) Сборка шпоночных соединений - обеспечение нормативных зазоров
в сопряжениях призматических и сегментных шпоночных соединений - обеспечение совмещения пазов
при сборке

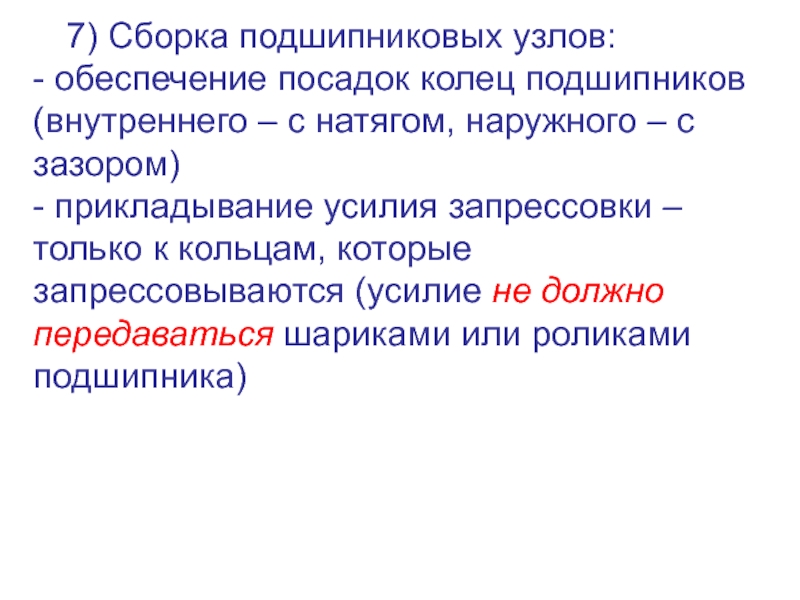

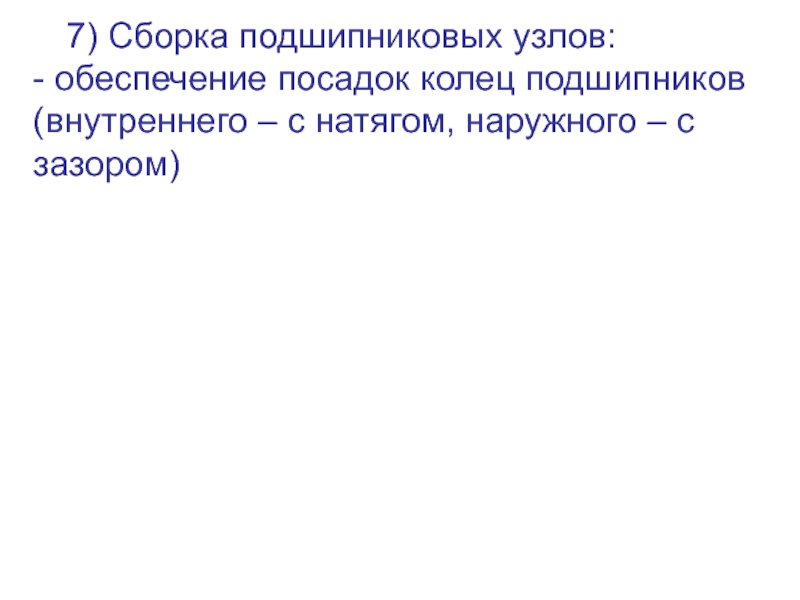

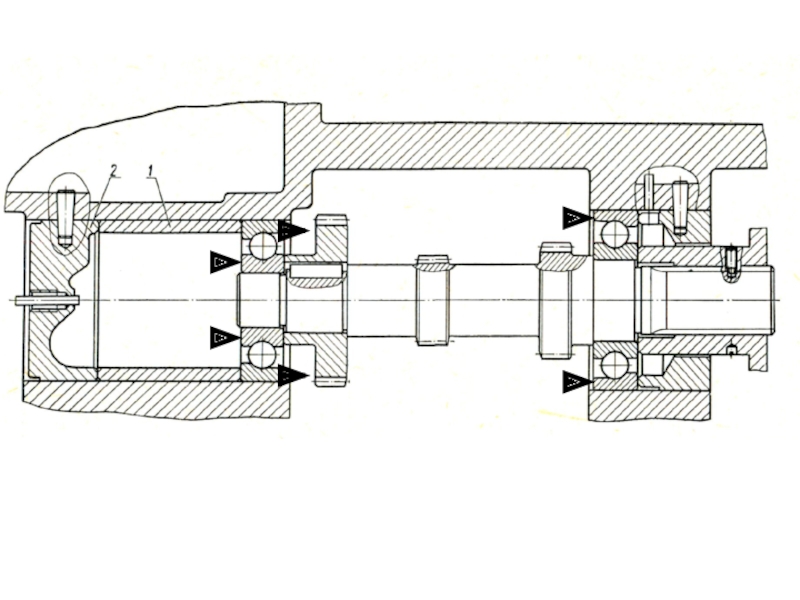

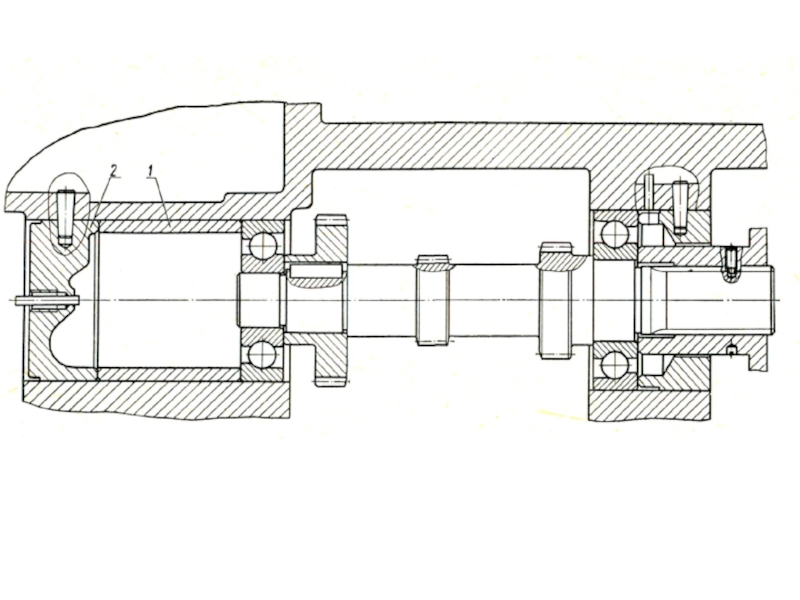

Слайд 27 7) Сборка подшипниковых узлов: - обеспечение посадок колец
подшипников (внутреннего – с натягом, наружного – с зазором)
Слайд 29 7) Сборка подшипниковых узлов: - обеспечение посадок колец
подшипников (внутреннего – с натягом, наружного – с зазором) - прикладывание
усилия запрессовки – только к кольцам, которые запрессовываются (усилие не должно передаваться шариками или роликами подшипника)
Слайд 32

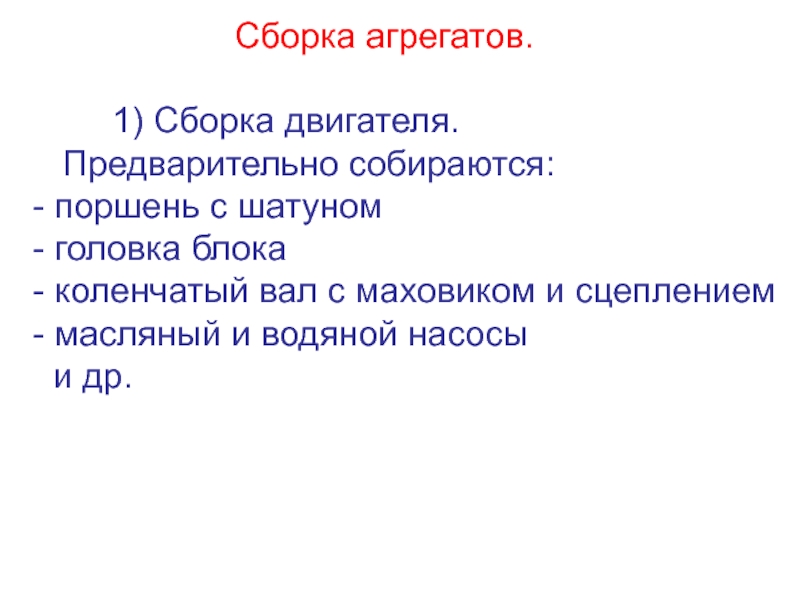

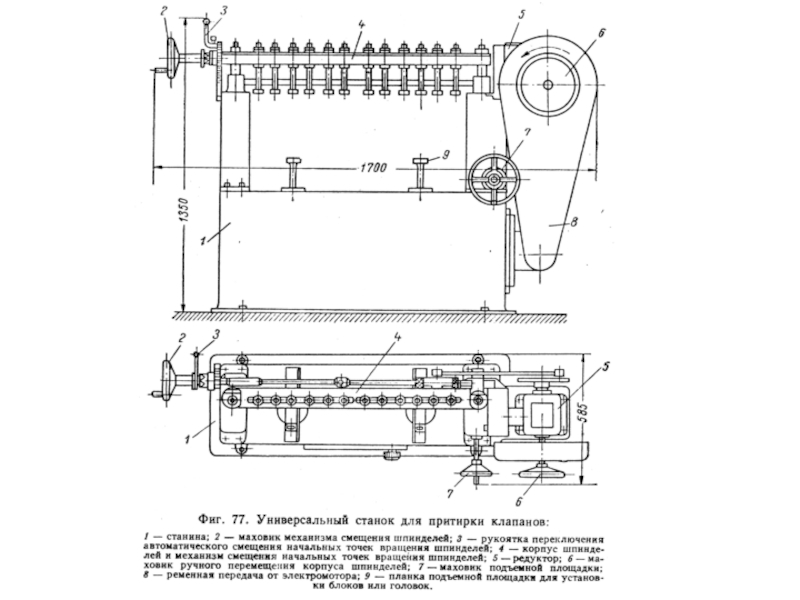

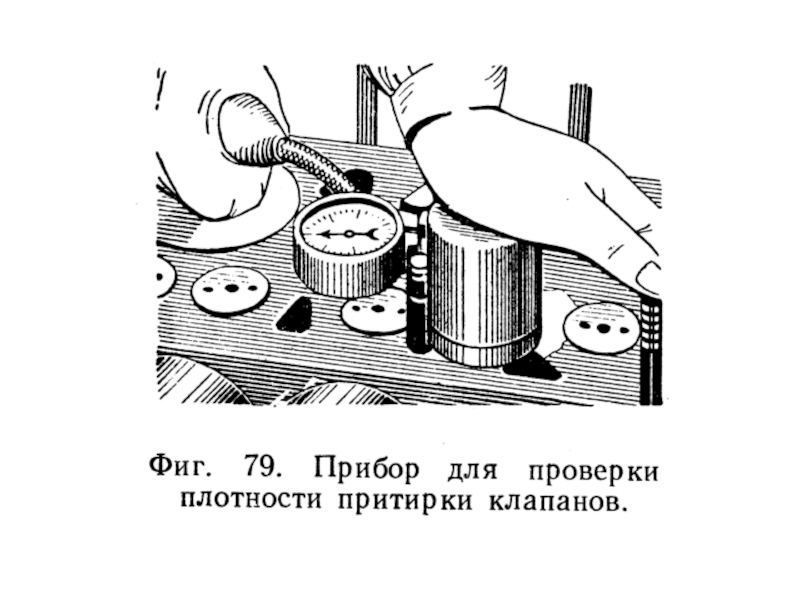

Сборка агрегатов. 1) Сборка двигателя.
Предварительно собираются: - поршень с шатуном - головка блока - коленчатый вал с маховиком и сцеплением - масляный и водяной насосы и др.

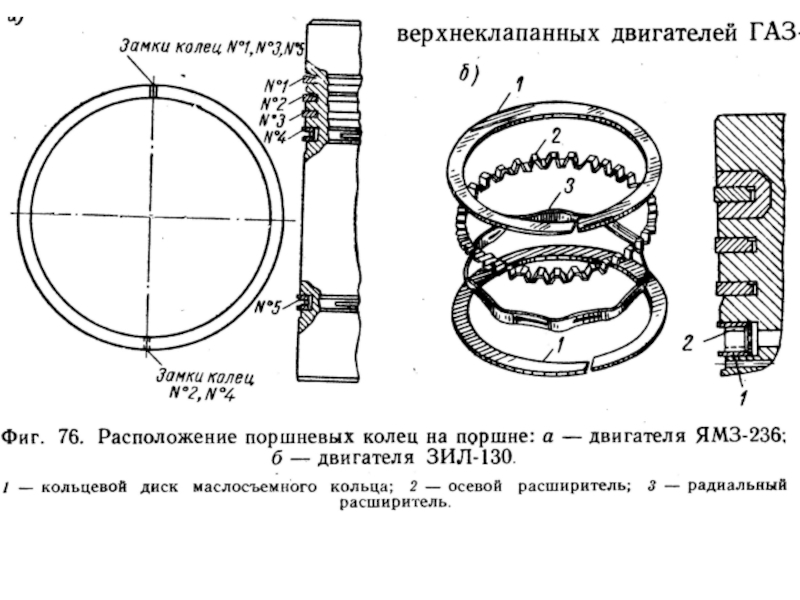

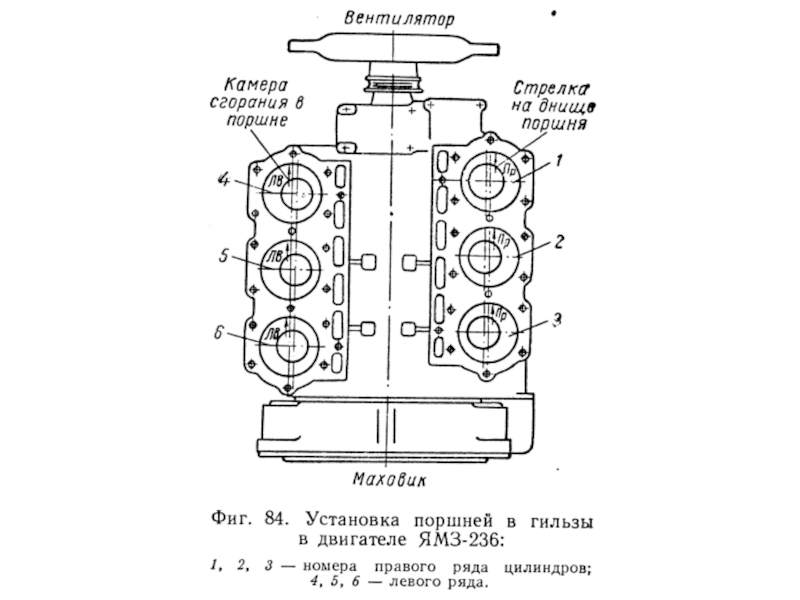

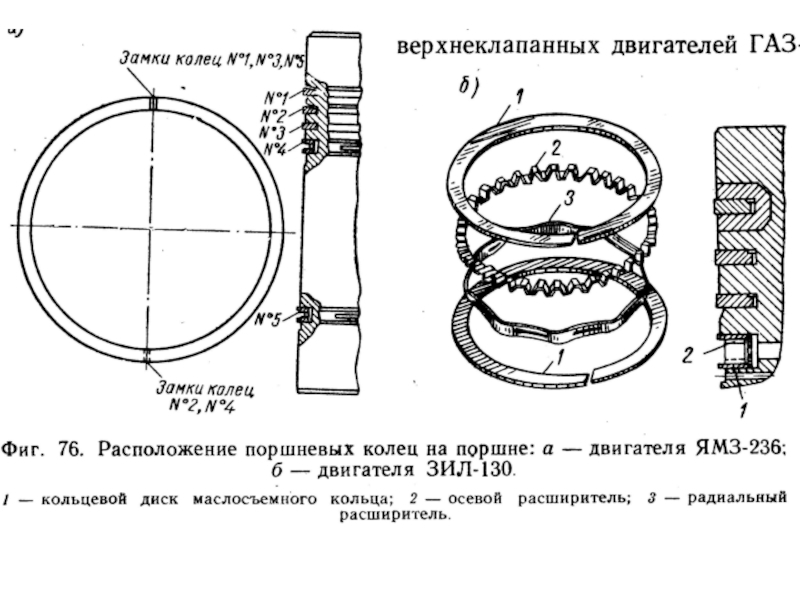

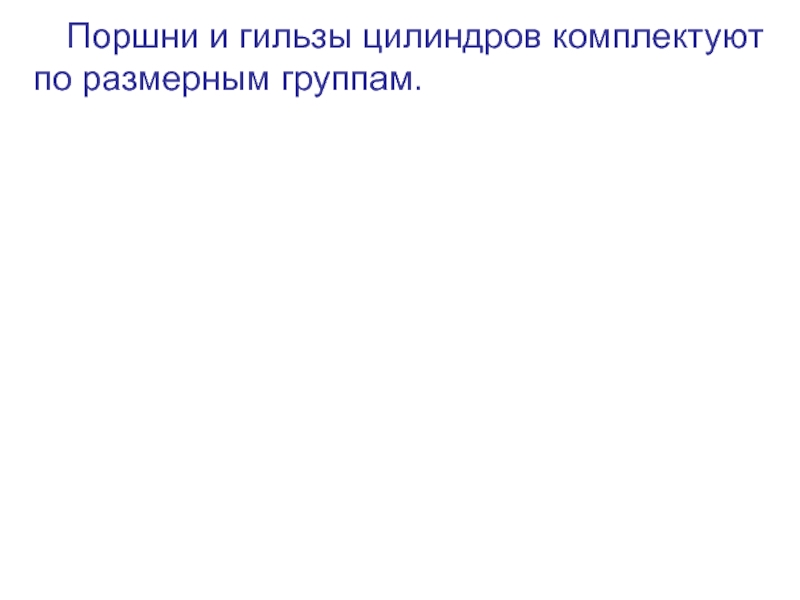

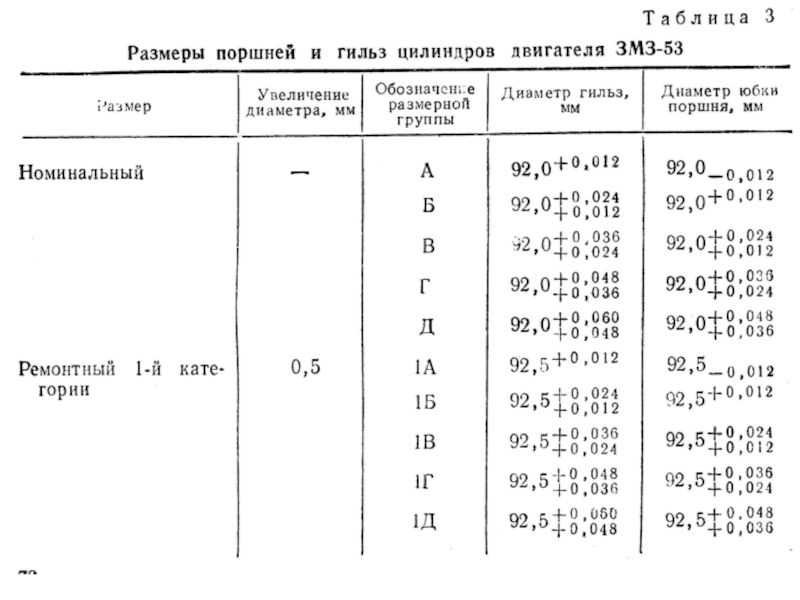

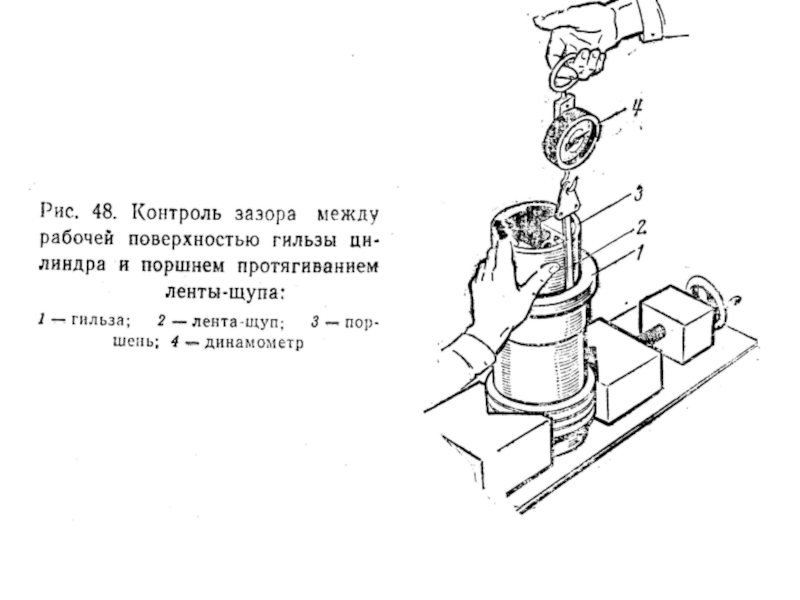

Слайд 38 Поршни и гильзы цилиндров комплектуют по размерным
группам. Поршневые кольца подбирают к гильзам цилиндров
по зазору в замке и к поршням по ширине канавки.

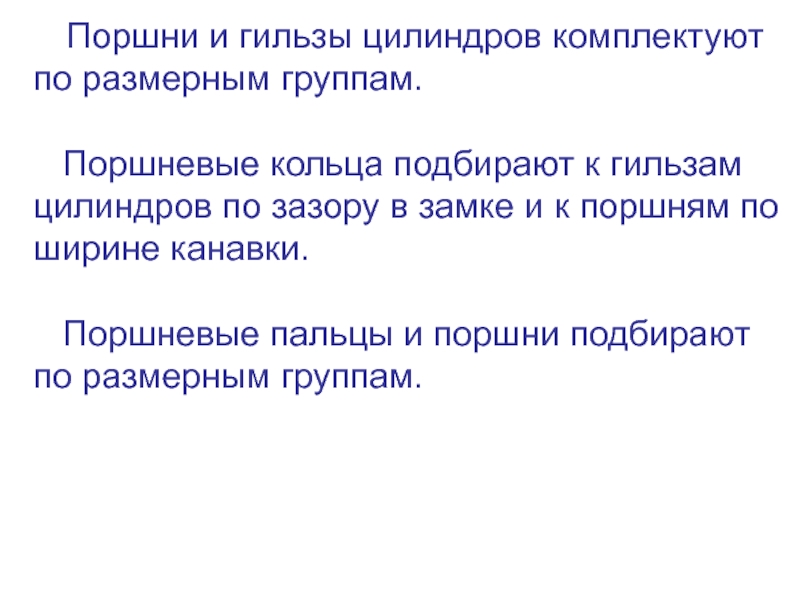

Слайд 40 Поршни и гильзы цилиндров комплектуют по размерным
группам. Поршневые кольца подбирают к гильзам цилиндров
по зазору в замке и к поршням по ширине канавки. Поршневые пальцы и поршни подбирают по размерным группам.

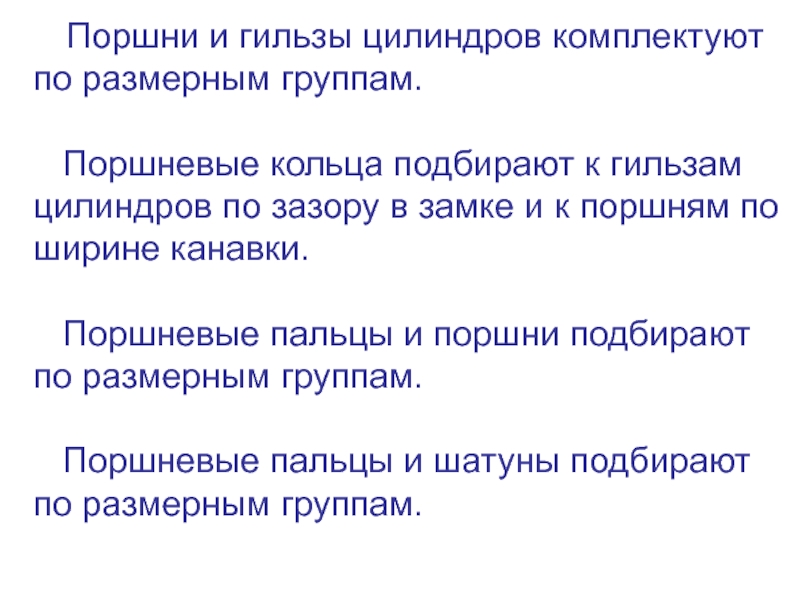

Слайд 41 Поршни и гильзы цилиндров комплектуют по размерным
группам. Поршневые кольца подбирают к гильзам цилиндров
по зазору в замке и к поршням по ширине канавки. Поршневые пальцы и поршни подбирают по размерным группам. Поршневые пальцы и шатуны подбирают по размерным группам.

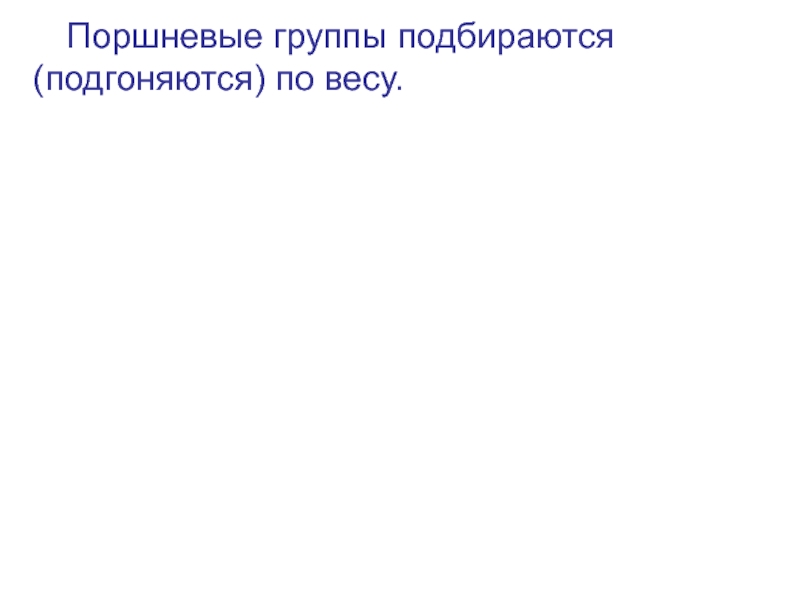

Слайд 43 Поршневые группы подбираются (подгоняются) по весу.
При сборке обеспечивается правильное положение деталей (поршней, шатунов, колец, крышек
шатунов и коренных подшипников и др.)
Слайд 46 2) Сборка коробки передач Предварительно собираются
узлы:
- первичный вал
- вторичный вал
- промежуточный вал
- крышка
- механизм управления
Слайд 47 При сборке обеспечиваются: - требуемые боковые зазоры между
шестернями и синхронизаторами - необходимые зазоры и натяги в
соединениях деталей - необходимые регулировки

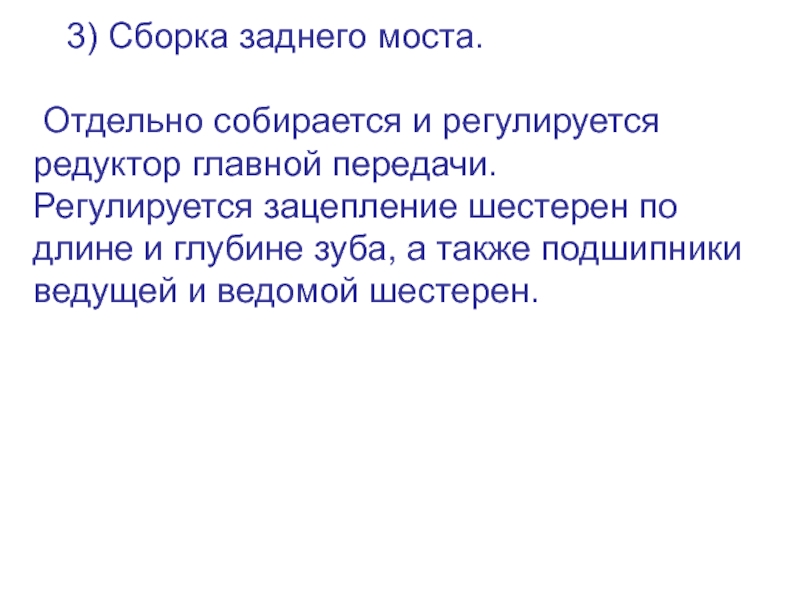

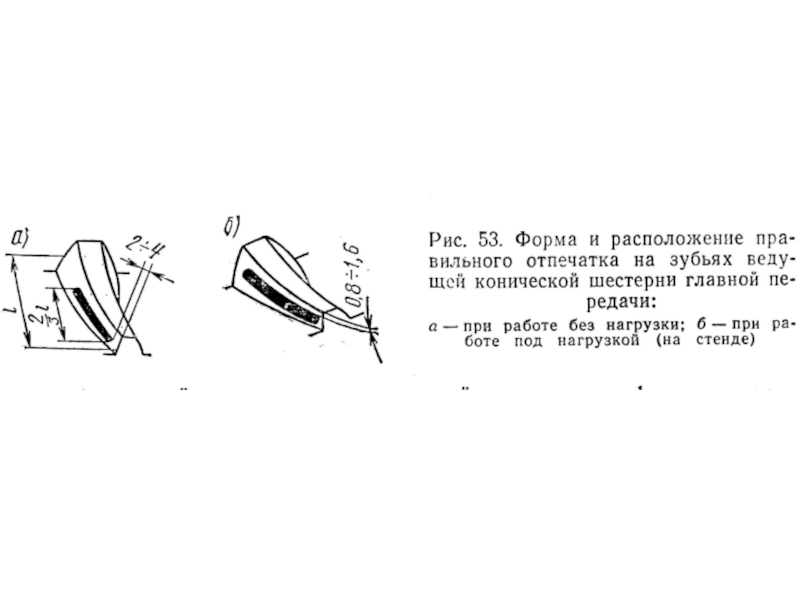

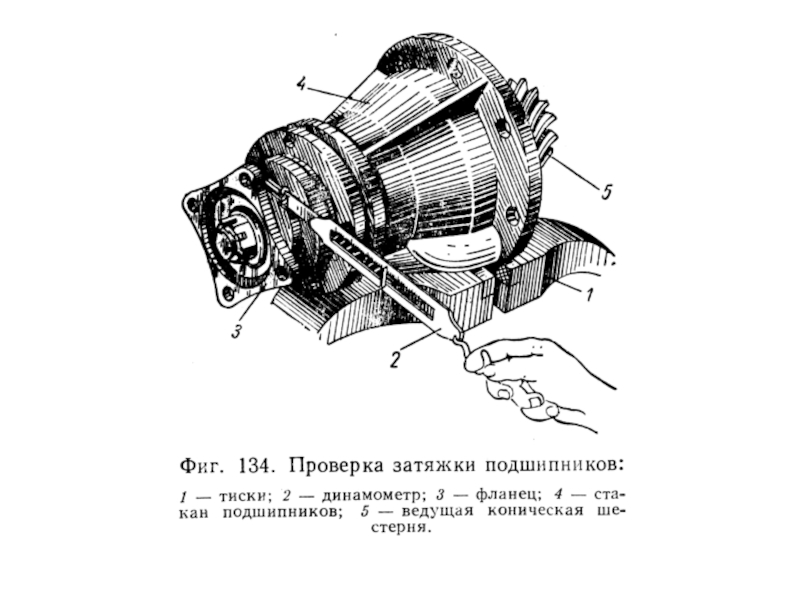

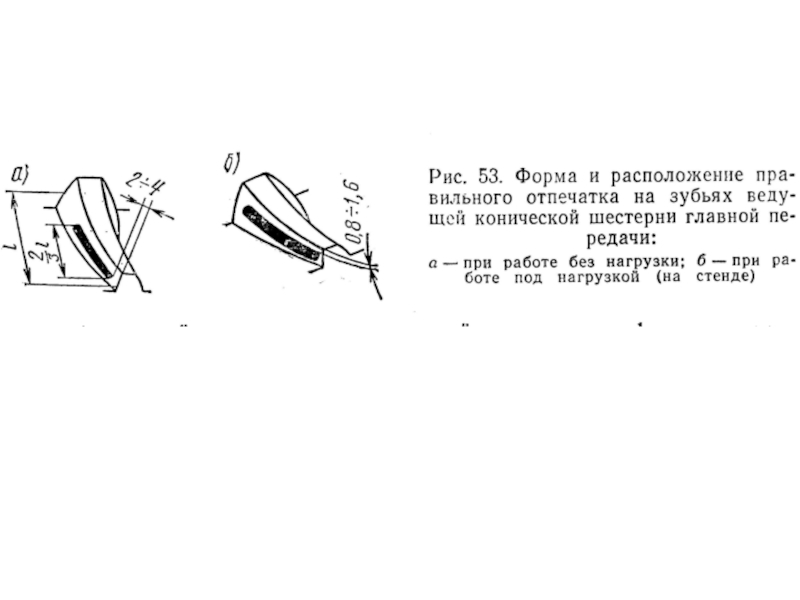

Слайд 48 3) Сборка заднего моста. Отдельно собирается и
регулируется редуктор главной передачи. Регулируется зацепление шестерен по длине и
глубине зуба, а также подшипники ведущей и ведомой шестерен.

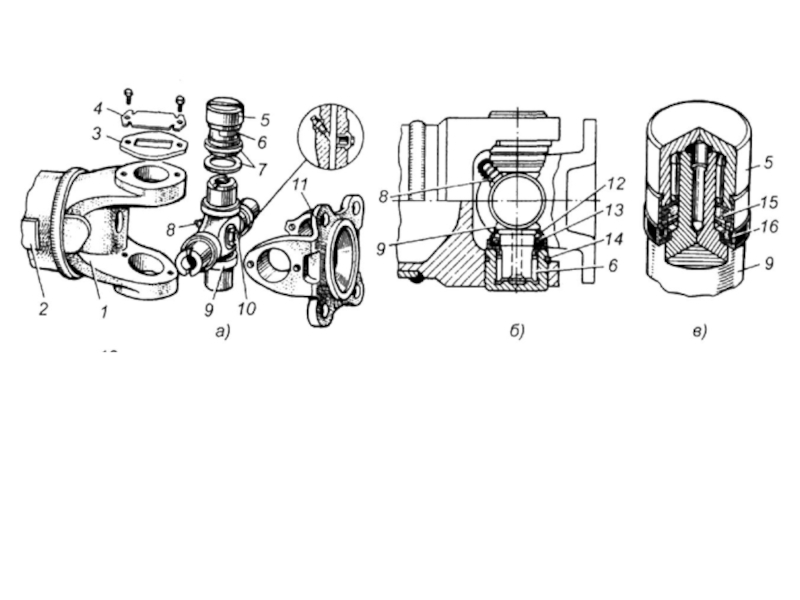

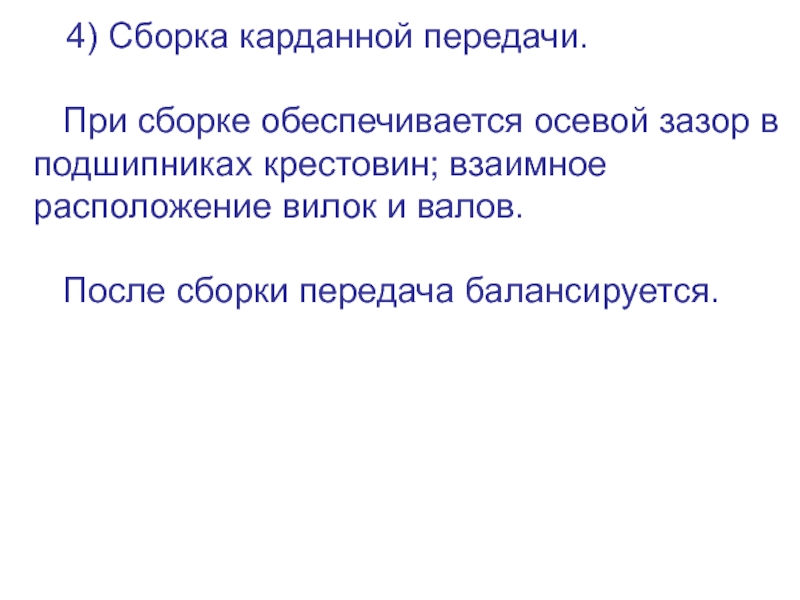

Слайд 52 4) Сборка карданной передачи. При
сборке обеспечивается осевой зазор в подшипниках крестовин; взаимное расположение вилок
и валов. После сборки передача балансируется.

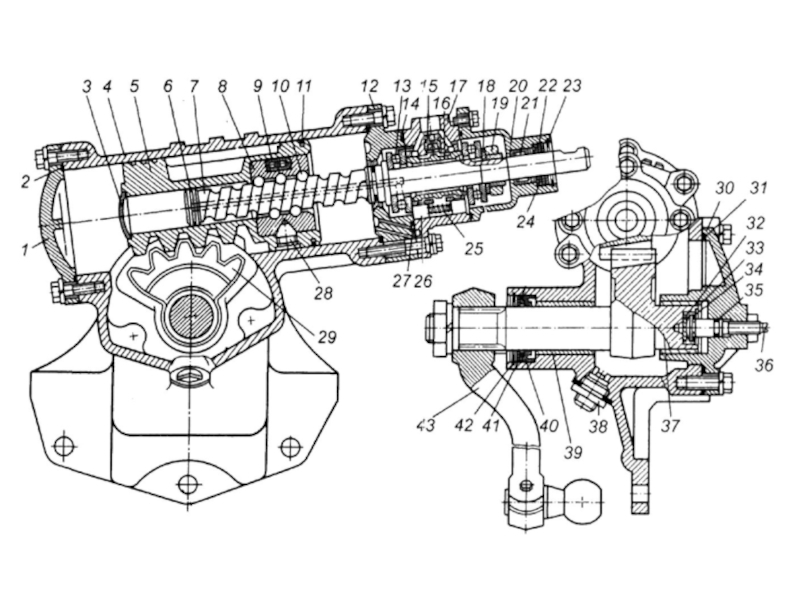

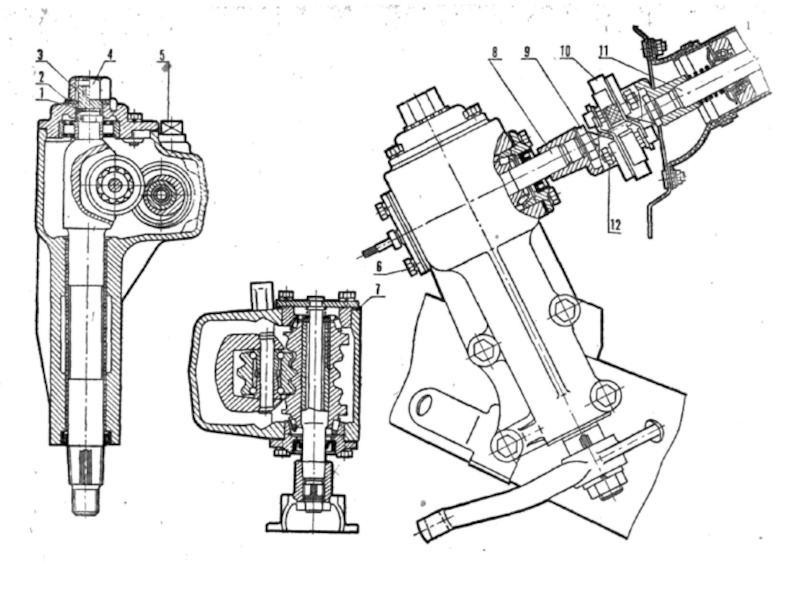

Слайд 55 5) Сборка рулевого механизма. При сборке
обеспечивается:
- регулировка подшипников валов
- регулировка зацепления зубьев механизма

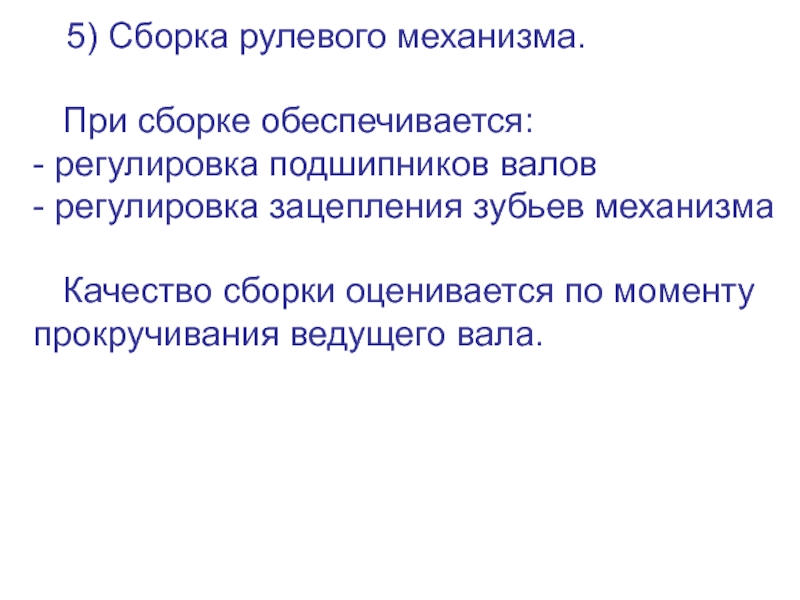

Слайд 58 5) Сборка рулевого механизма. При сборке
обеспечивается: - регулировка подшипников валов - регулировка зацепления зубьев механизма Качество
сборки оценивается по моменту прокручивания ведущего вала.

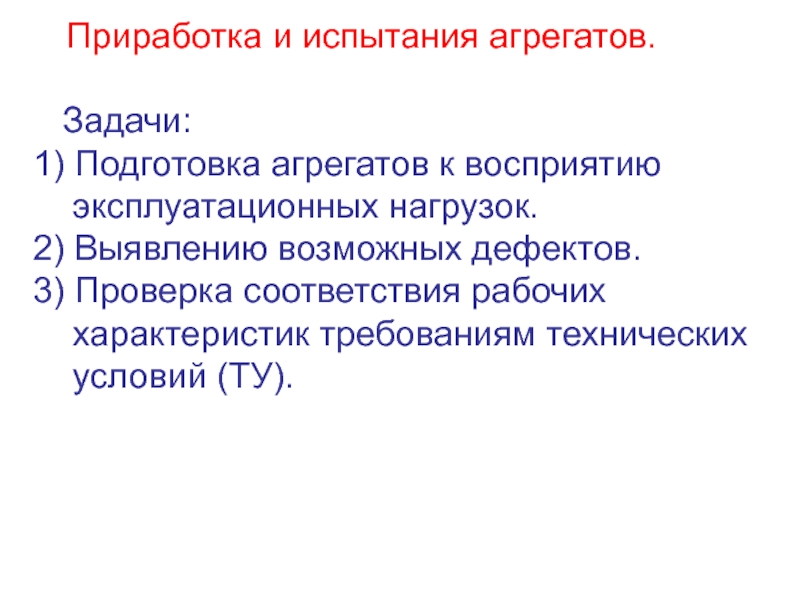

Слайд 60 Приработка и испытания агрегатов. Задачи: 1)
Подготовка агрегатов к восприятию эксплуатационных нагрузок. 2) Выявлению возможных
дефектов. 3) Проверка соответствия рабочих характеристик требованиям технических условий (ТУ).

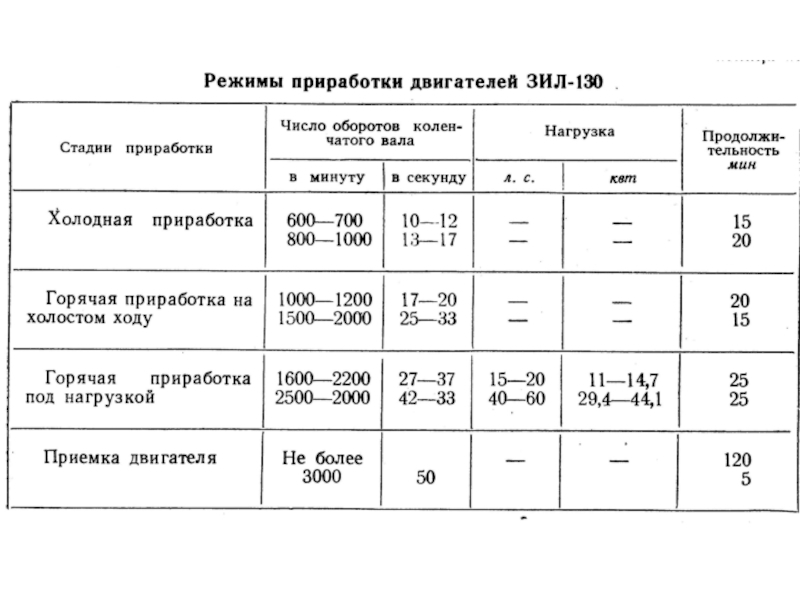

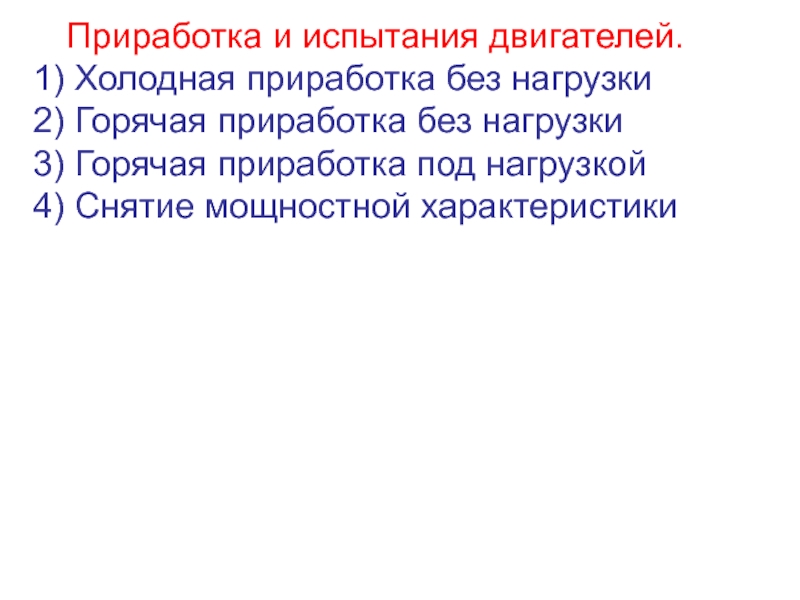

Слайд 61 Приработка и испытания двигателей. 1) Холодная приработка
без нагрузки 2) Горячая приработка без нагрузки 3) Горячая приработка под нагрузкой 4)
Снятие мощностной характеристики

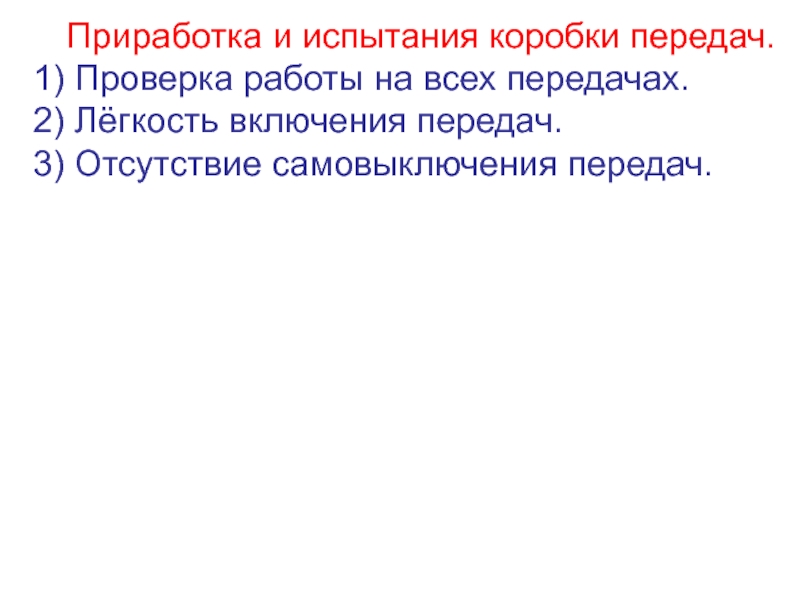

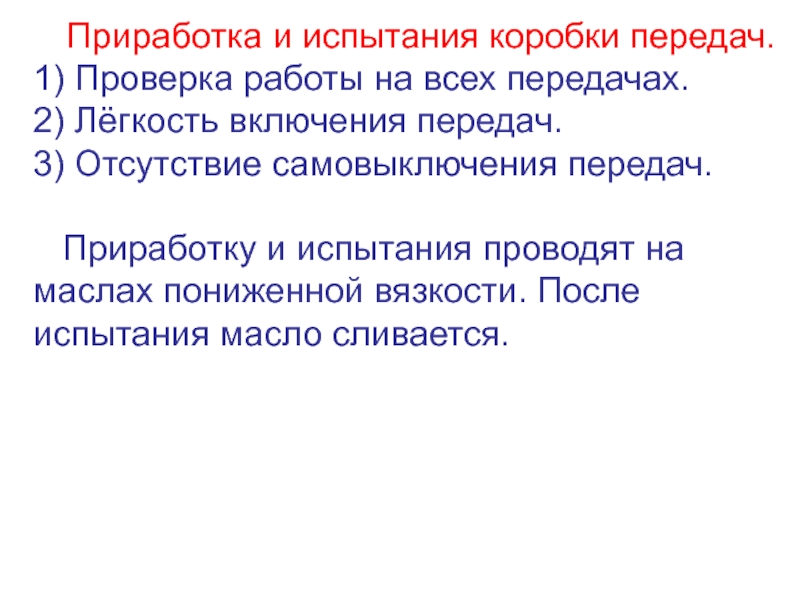

Слайд 64 Приработка и испытания коробки передач. 1) Проверка
работы на всех передачах.
2) Лёгкость включения передач.
3) Отсутствие самовыключения передач.
Слайд 65 Приработка и испытания коробки передач. 1) Проверка
работы на всех передачах. 2) Лёгкость включения передач. 3) Отсутствие самовыключения передач.
Приработку и испытания проводят на маслах пониженной вязкости. После испытания масло сливается.

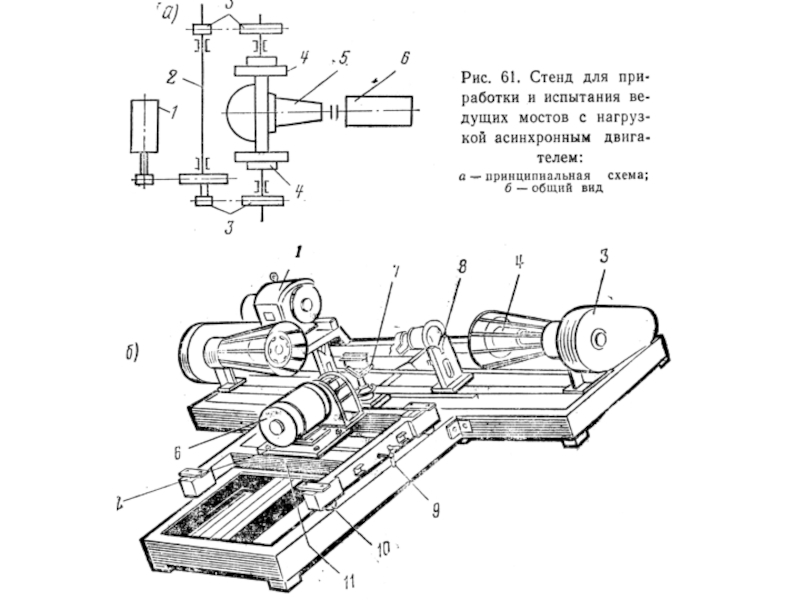

Слайд 68 Приработка и испытания ведущих мостов.
Проверка на отсутствие шумов высокого тона. Приработка без нагрузки
и под нагрузкой.

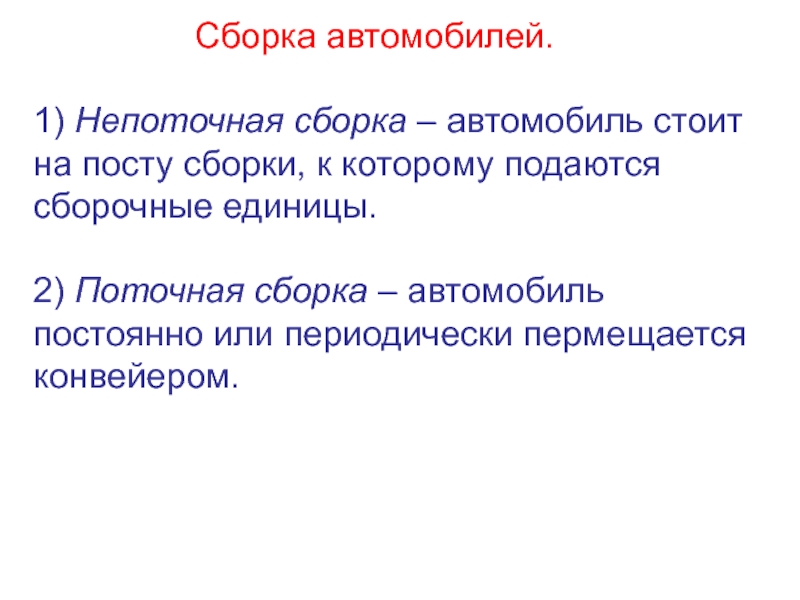

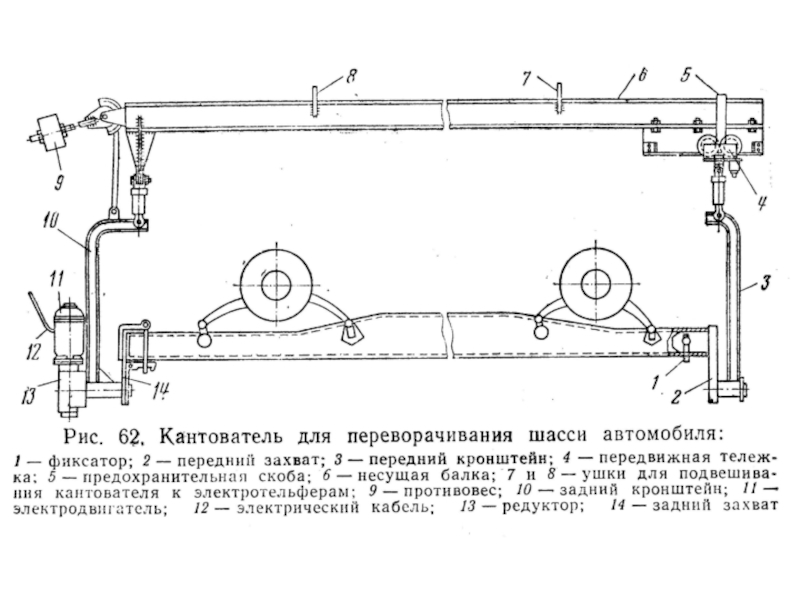

Слайд 70 Сборка
автомобилей. 1) Непоточная сборка – автомобиль стоит на посту сборки,
к которому подаются сборочные единицы. 2) Поточная сборка – автомобиль постоянно или периодически пермещается конвейером.
Слайд 72
ТБ при сборке. Сборка производится
на специальных стендах или приспособлениях, обеспечивающих устойчивое положение изделия.

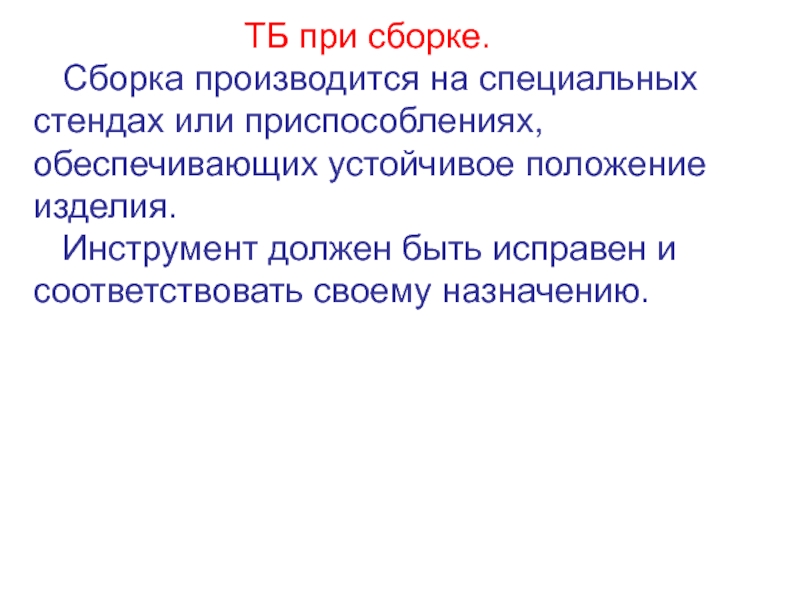

Слайд 73
ТБ при сборке. Сборка производится
на специальных стендах или приспособлениях, обеспечивающих устойчивое положение изделия. Инструмент должен быть исправен и соответствовать своему назначению.

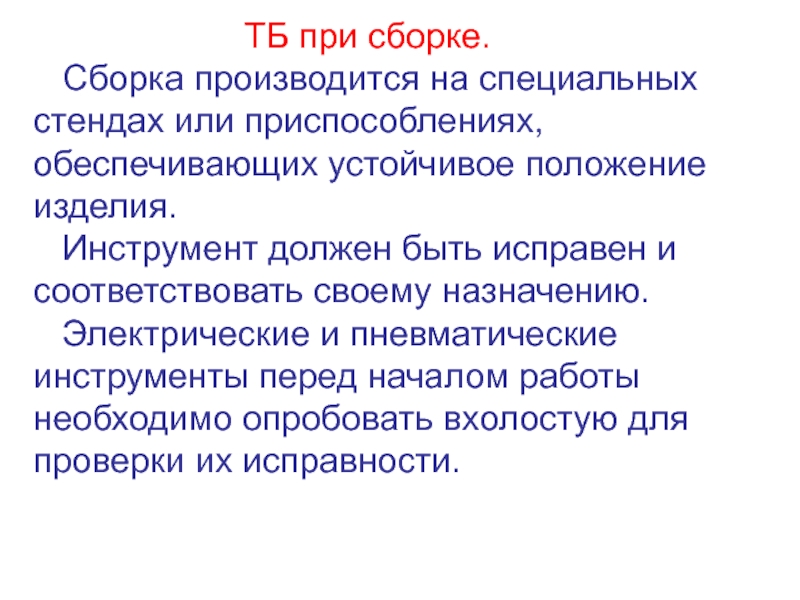

Слайд 74
ТБ при сборке. Сборка производится
на специальных стендах или приспособлениях, обеспечивающих устойчивое положение изделия. Инструмент должен быть исправен и соответствовать своему назначению. Электрические и пневматические инструменты перед началом работы необходимо опробовать вхолостую для проверки их исправности.

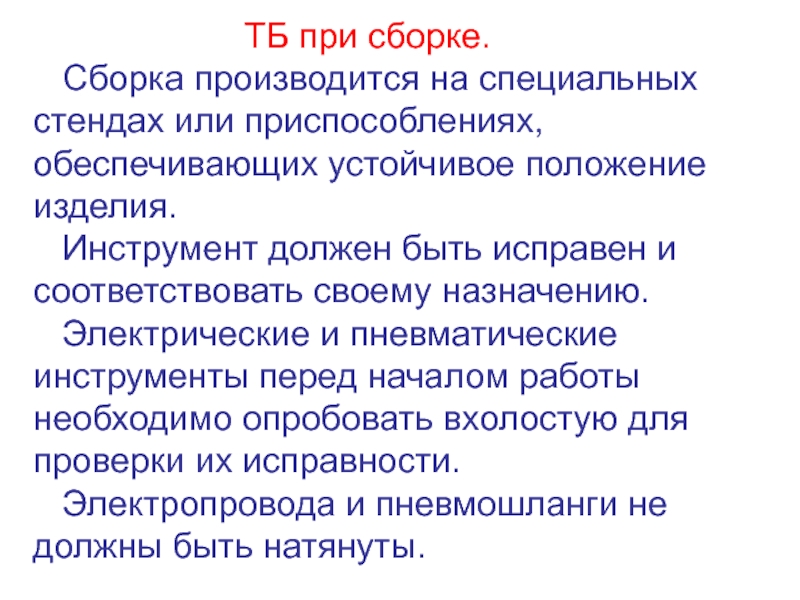

Слайд 75
ТБ при сборке. Сборка производится
на специальных стендах или приспособлениях, обеспечивающих устойчивое положение изделия. Инструмент должен быть исправен и соответствовать своему назначению. Электрические и пневматические инструменты перед началом работы необходимо опробовать вхолостую для проверки их исправности. Электропровода и пневмошланги не должны быть натянуты.

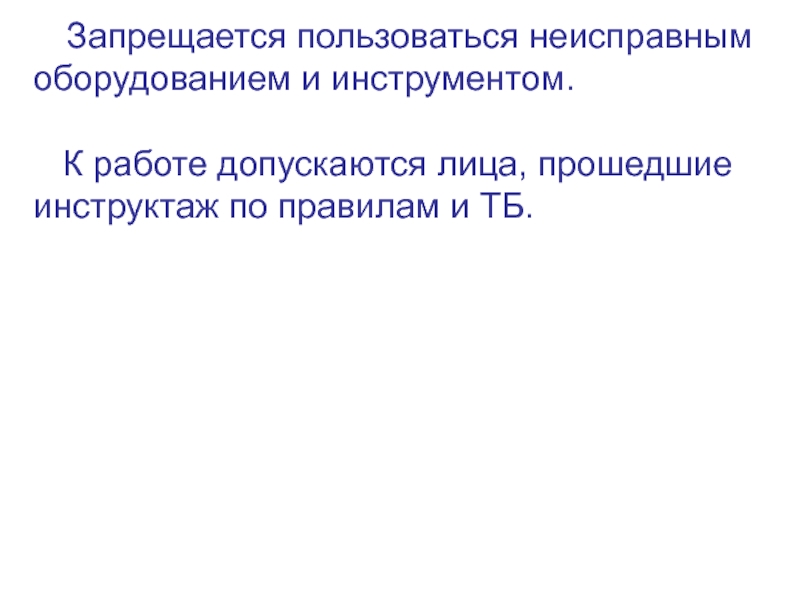

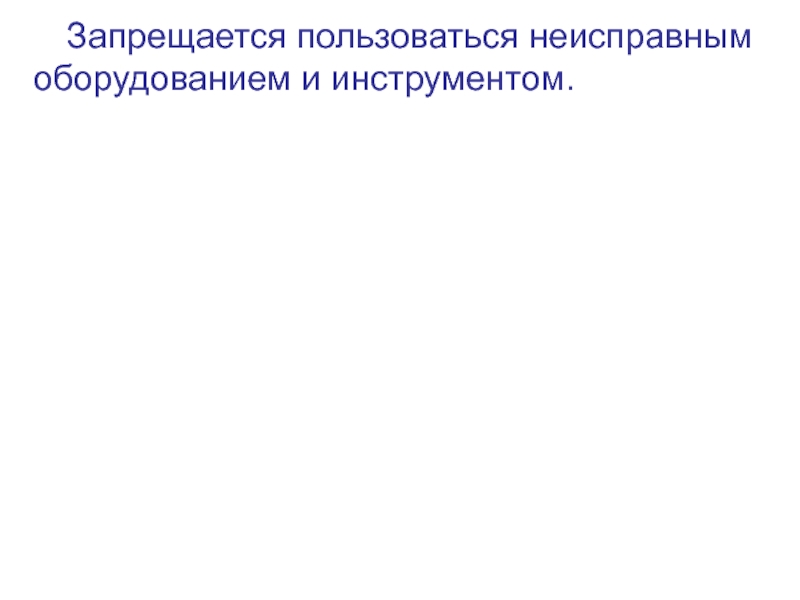

Слайд 77 Запрещается пользоваться неисправным оборудованием и инструментом.
К работе допускаются лица, прошедшие инструктаж по правилам и ТБ.
