Тема: Многомашинные и многопроцессорные вычислительные системы
Содержание
- 1. Тема: Многомашинные и многопроцессорные вычислительные системы
- 2. 1. Назначение , область применения и способы
- 3. Две основные сферы применения многопроцессорых ВС:Обработка транзакций
- 4. Фундаментальные проблемы, для решения которых используются сверхмощные

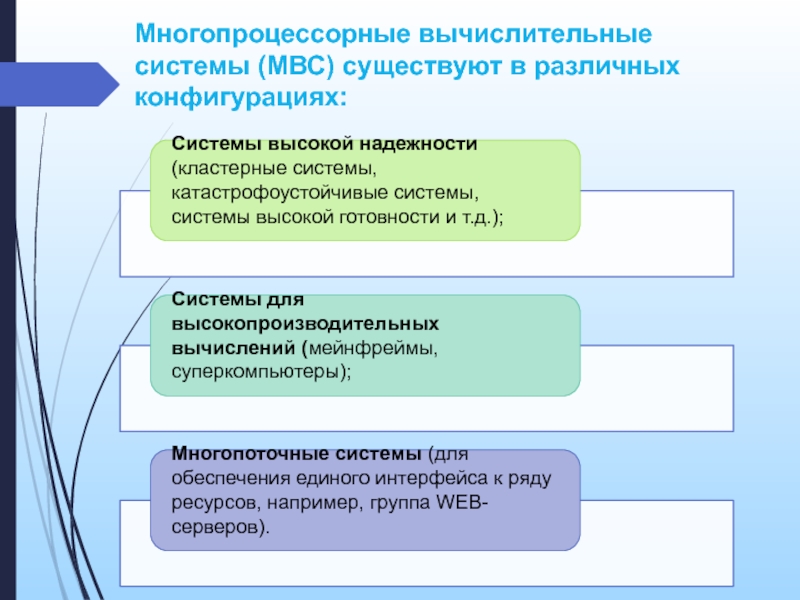

- 5. Многопроцессорные вычислительные системы (МВС) существуют в различных конфигурациях:
- 6. Главная отличительная особенность МВС – её производительность
- 7. Существует 2 способа оценки пиковой производительности:Это показатель,
- 8. Особенности оценки производительности МВС: Пиковая производительность имеет
- 9. В 1966 году М. Флинном был предложен
- 10. SMP (symmetric multiprocessing) – симметричная многопроцессорная архитектура. ЦПЦПЦПОБЩАЯ ФИЗИЧЕСКАЯ ПАМЯТЬI/Oподсистема
- 11. Симметричность архитектуры объясняется тем, что устройства
- 12. MPP-архитектура (Massive Parallel Processing) - массивно-параллельная архитектура. ЦПОПЦПОПI/O подсистемаR1R1
- 13. Особенности архитектуры MPP:Система строится из отдельных модулей
- 14. Гибридная архитектура NUMA (nonuniform memory access) – с неоднородным доступом к памяти.ПамятьПроцПроцПроцПроцПамятьПроцПроцПроцПроцПамятьПроцПроцПроцПроцКоммуникационная сетьПереферия
- 15. PVP (Parallel Vector Process) – параллельная архитектура

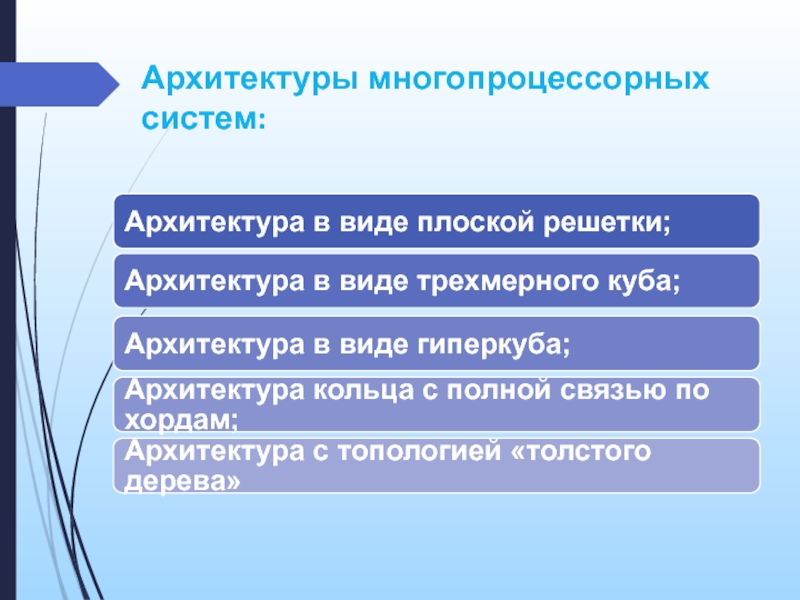

- 16. Архитектуры многопроцессорных систем:
- 17. 1. Назначение , область применения и способы

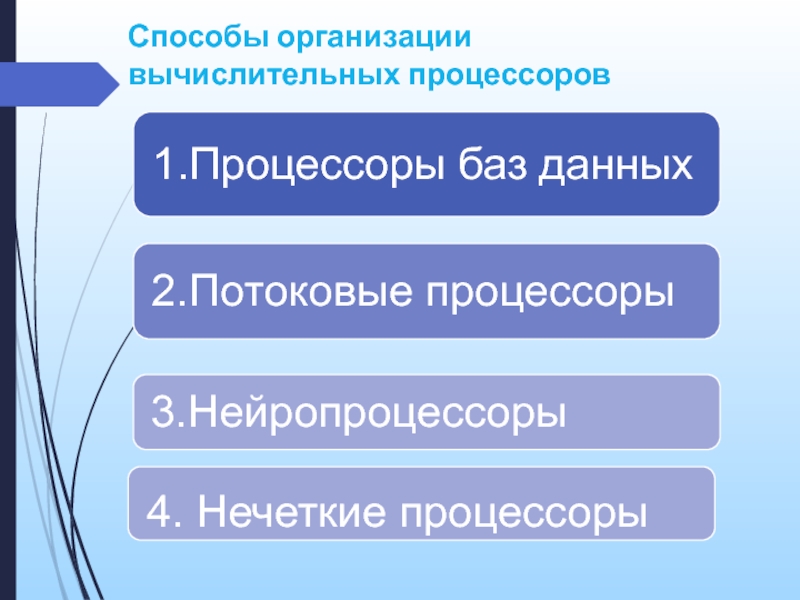

- 18. Способы организации вычислительных процессоров
- 19. 1. Процессоры баз данныхПроцессорами(машинами) баз данных называют
- 20. 2. Потоковые процессорыПотоковыми называют процессоры, в основе
- 21. 3. Нейропроцессоры. Области применения нейросетей:Прогнозирование;Распознавание образов;Классификация;Кластеризация и
- 22. Рассмотрены назначение , область применения и способы
- 23. Литература:Основная литература: Н.В. Кандаурова, С.В. Яковлев, В.П.
- 24. Скачать презентанцию

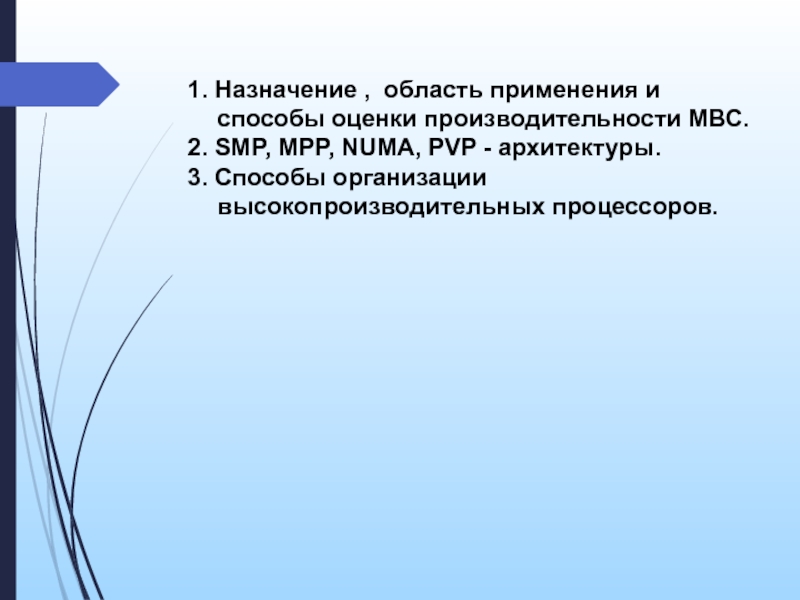

1. Назначение , область применения и способы оценки производительности МВС.2. SMP, MPP, NUMA, PVP - архитектуры.3. Способы организации высокопроизводительных процессоров.
Слайды и текст этой презентации
Слайд 2
1. Назначение , область применения и способы оценки производительности МВС.
2.
SMP, MPP, NUMA, PVP - архитектуры.

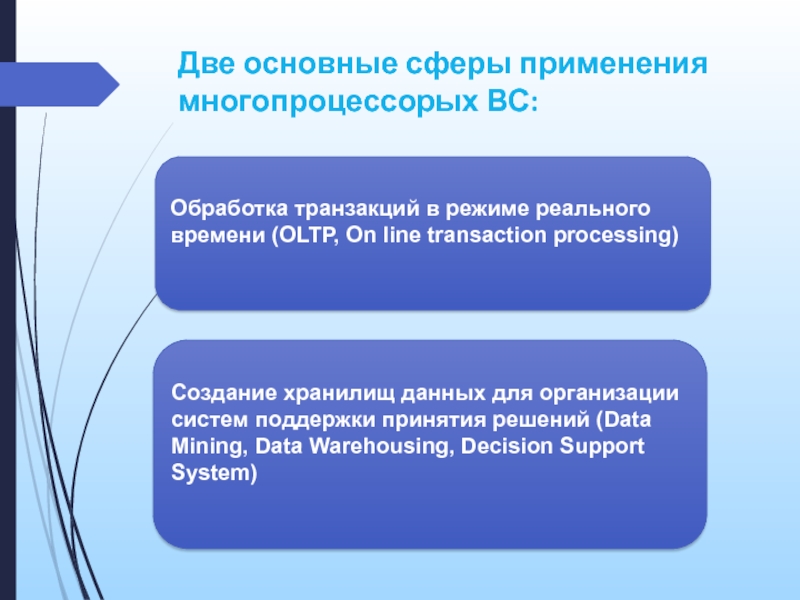

Слайд 3Две основные сферы применения многопроцессорых ВС:
Обработка транзакций в режиме реального
времени (OLTP, On line transaction processing)
Создание хранилищ данных для организации
систем поддержки принятия решений (Data Mining, Data Warehousing, Decision Support System)

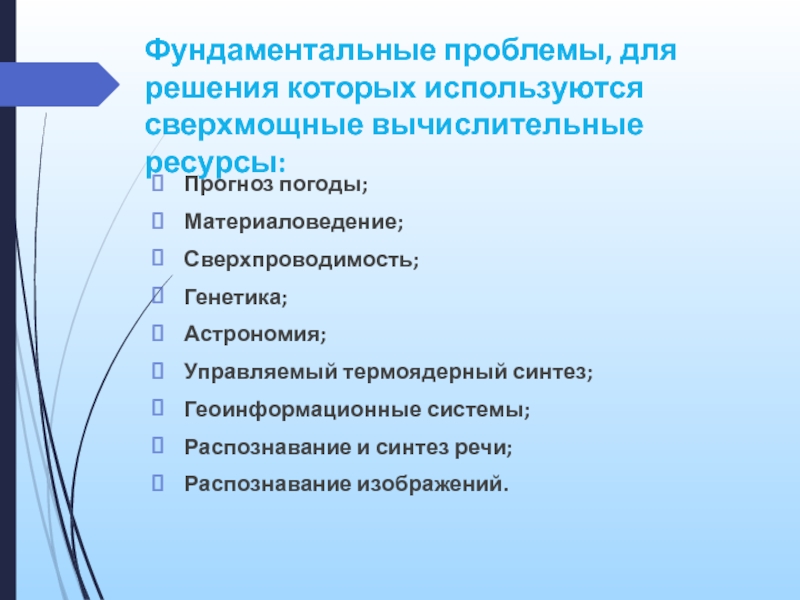

Слайд 4Фундаментальные проблемы, для решения которых используются сверхмощные вычислительные ресурсы:
Прогноз погоды;
Материаловедение;
Сверхпроводимость;
Генетика;
Астрономия;
Управляемый
термоядерный синтез;
Геоинформационные системы;
Распознавание и синтез речи;
Распознавание изображений.

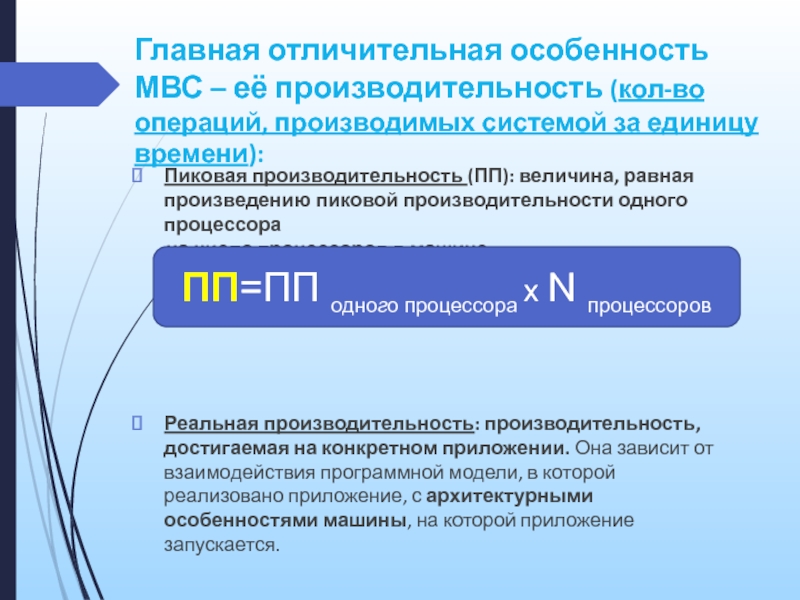

Слайд 6Главная отличительная особенность МВС – её производительность (кол-во операций, производимых
системой за единицу времени):
Пиковая производительность (ПП): величина, равная произведению пиковой
производительности одного процессора на число процессоров в машине.
Реальная производительность: производительность, достигаемая на конкретном приложении. Она зависит от взаимодействия программной модели, в которой реализовано приложение, с архитектурными особенностями машины, на которой приложение запускается.
ПП=ПП одного процессора х N процессоров

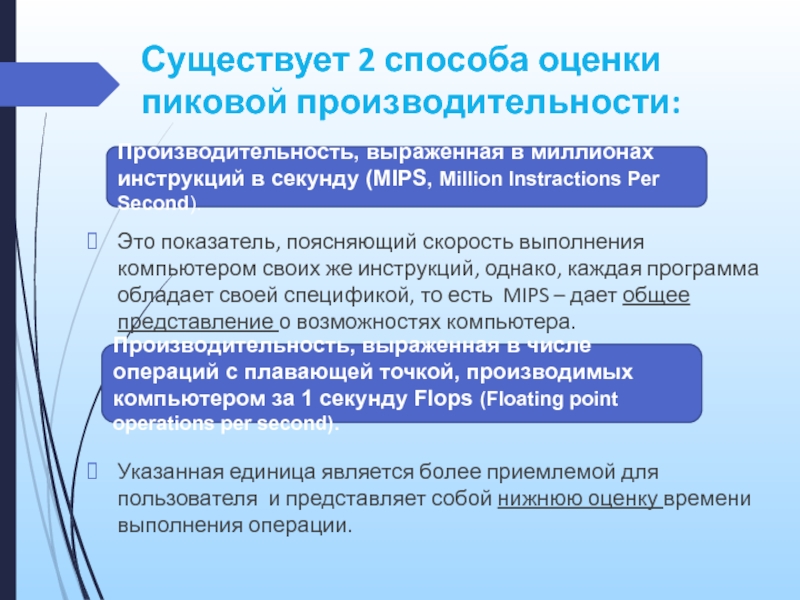

Слайд 7Существует 2 способа оценки пиковой производительности:
Это показатель, поясняющий скорость выполнения
компьютером своих же инструкций, однако, каждая программа обладает своей спецификой,
то есть MIPS – дает общее представление о возможностях компьютера.Указанная единица является более приемлемой для пользователя и представляет собой нижнюю оценку времени выполнения операции.
Производительность, выраженная в миллионах инструкций в секунду (MIPS, Million Instractions Per Second).
Производительность, выраженная в числе операций с плавающей точкой, производимых компьютером за 1 секунду Flops (Floating point operations per second).
Слайд 8Особенности оценки производительности МВС:
Пиковая производительность имеет место только в
идеальных условиях, т.е. при отсутствии конфликтов при обращении к памяти.
В
реальных условиях на выполнение конкретной программы влияют такие особенности компьютера как: структура процессора, система команд, состав функциональных устройств и др.Одним из определяющих факторов, влияющих на производительность является время взаимодействия с памятью, которое определяется строением, объемом и архитектурой подсистем доступа к памяти.
В современных компьютерах для повышения эффективности доступа используется многоуровневая иерархическая память, включающая: регистры и регистровую память, основную оперативную память, cash-память, виртуальные и жесткие диски.

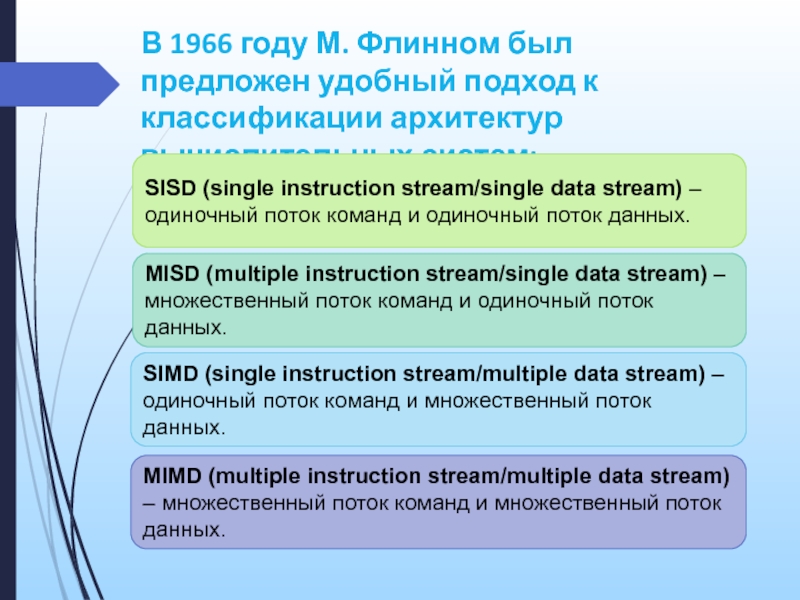

Слайд 9В 1966 году М. Флинном был предложен удобный подход к
классификации архитектур вычислительных систем:
SISD (single instruction stream/single data stream) –
одиночный поток команд и одиночный поток данных.MISD (multiple instruction stream/single data stream) – множественный поток команд и одиночный поток данных.
SIMD (single instruction stream/multiple data stream) – одиночный поток команд и множественный поток данных.
MIMD (multiple instruction stream/multiple data stream) – множественный поток команд и множественный поток данных.

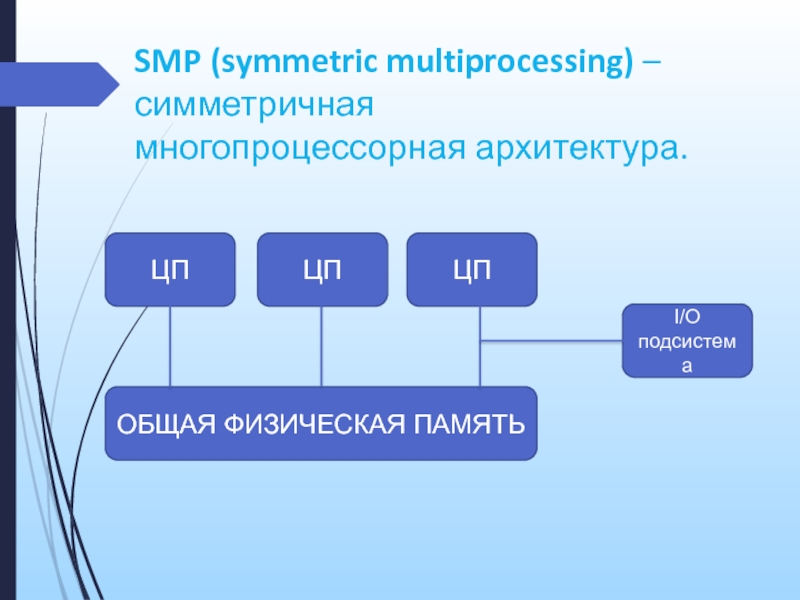

Слайд 10SMP (symmetric multiprocessing) – симметричная многопроцессорная архитектура.
ЦП
ЦП
ЦП
ОБЩАЯ ФИЗИЧЕСКАЯ ПАМЯТЬ
I/O
подсистема

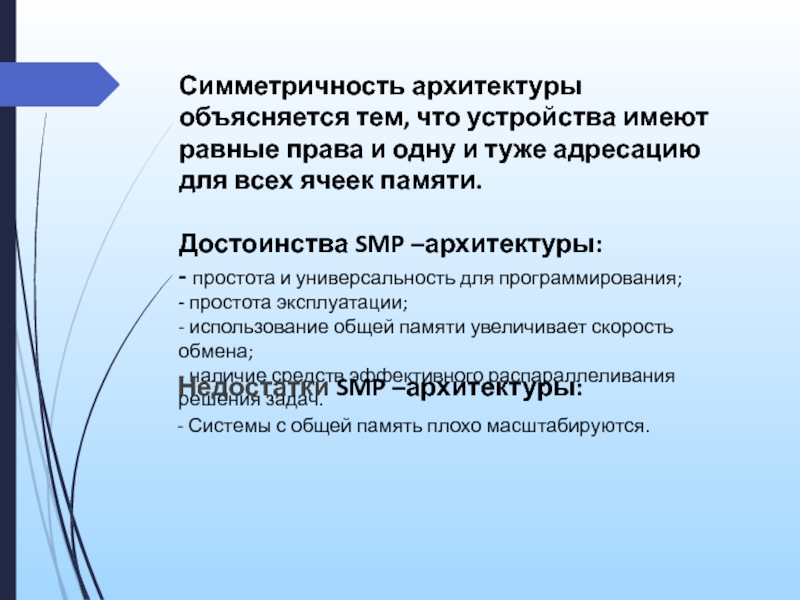

Слайд 11 Симметричность архитектуры объясняется тем, что устройства имеют равные права и
одну и туже адресацию для всех ячеек памяти. Достоинства SMP
–архитектуры: - простота и универсальность для программирования; - простота эксплуатации; - использование общей памяти увеличивает скорость обмена; - наличие средств эффективного распараллеливания решения задач.Недостатки SMP –архитектуры:
- Системы с общей память плохо масштабируются.

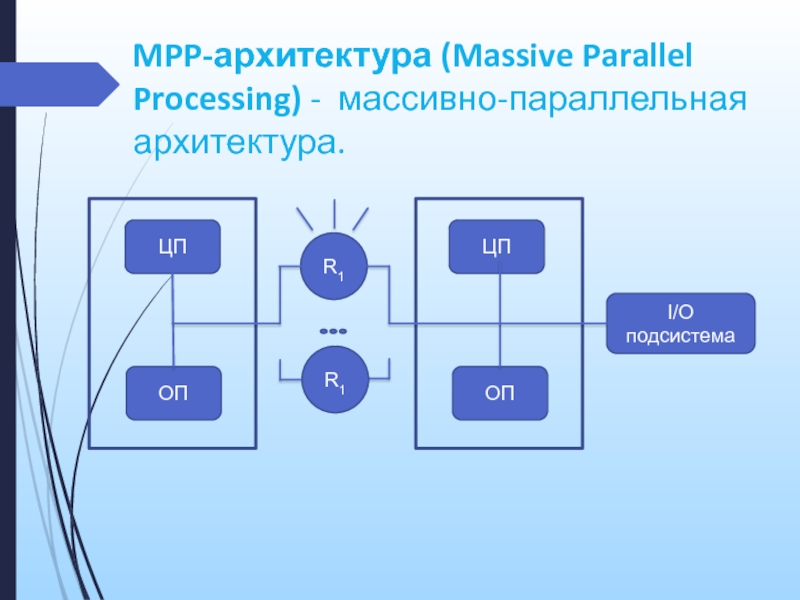

Слайд 12MPP-архитектура (Massive Parallel Processing) - массивно-параллельная архитектура.
ЦП
ОП
ЦП
ОП
I/O подсистема
R1
R1

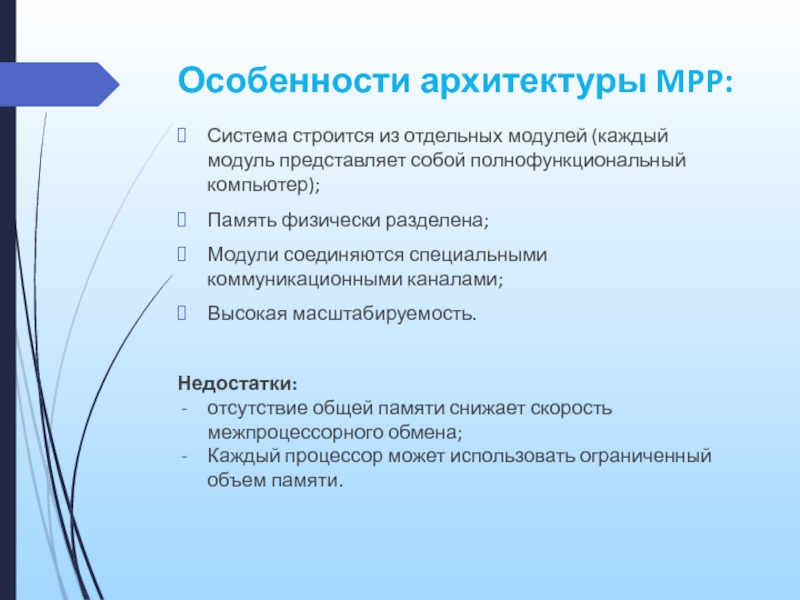

Слайд 13Особенности архитектуры MPP:
Система строится из отдельных модулей (каждый модуль представляет
собой полнофункциональный компьютер);
Память физически разделена;
Модули соединяются специальными коммуникационными каналами;
Высокая масштабируемость.
Недостатки:
отсутствие
общей памяти снижает скорость межпроцессорного обмена;Каждый процессор может использовать ограниченный объем памяти.
Слайд 14Гибридная архитектура NUMA (nonuniform memory access) – с неоднородным доступом
к памяти.
Память
Проц
Проц
Проц
Проц
Память
Проц
Проц
Проц
Проц
Память
Проц
Проц
Проц
Проц
Коммуникационная сеть
Переферия

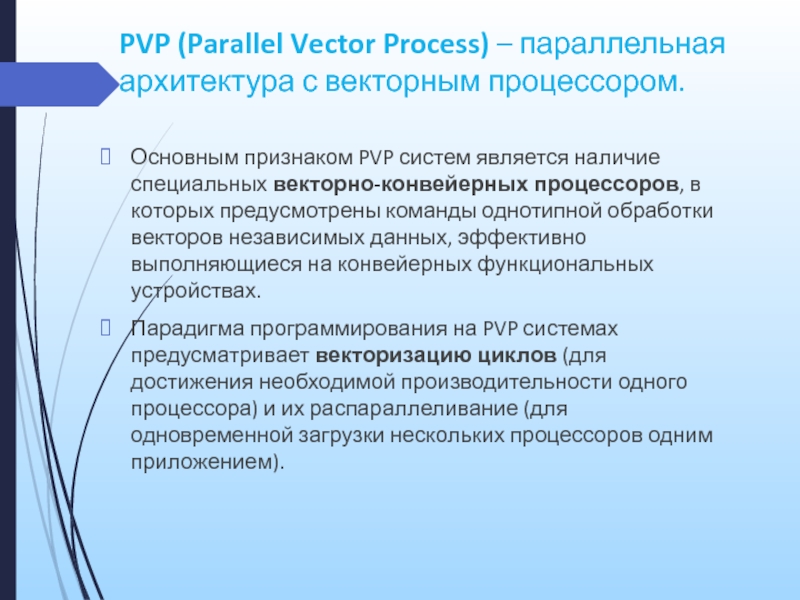

Слайд 15PVP (Parallel Vector Process) – параллельная архитектура с векторным процессором.
Основным
признаком PVP систем является наличие специальных векторно-конвейерных процессоров, в которых
предусмотрены команды однотипной обработки векторов независимых данных, эффективно выполняющиеся на конвейерных функциональных устройствах.Парадигма программирования на PVP системах предусматривает векторизацию циклов (для достижения необходимой производительности одного процессора) и их распараллеливание (для одновременной загрузки нескольких процессоров одним приложением).

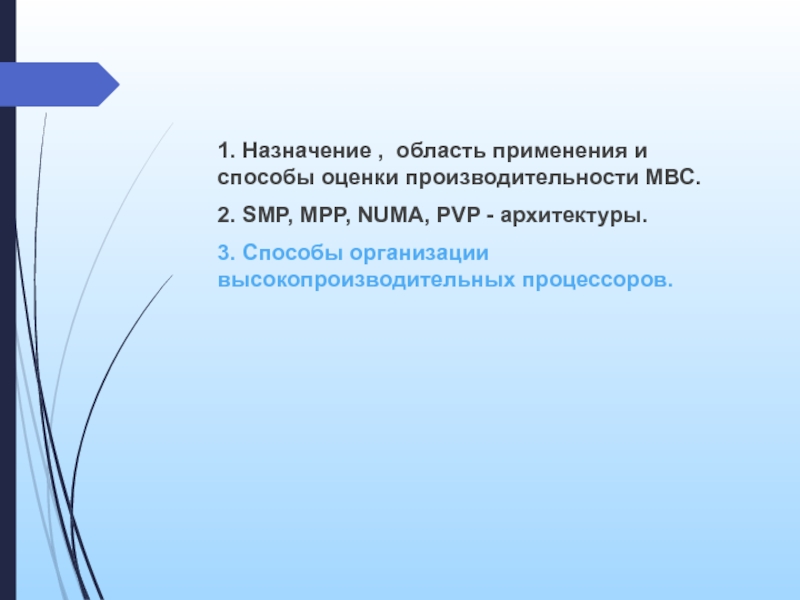

Слайд 171. Назначение , область применения и способы оценки производительности МВС.
2.
SMP, MPP, NUMA, PVP - архитектуры.
3. Способы организации высокопроизводительных процессоров.

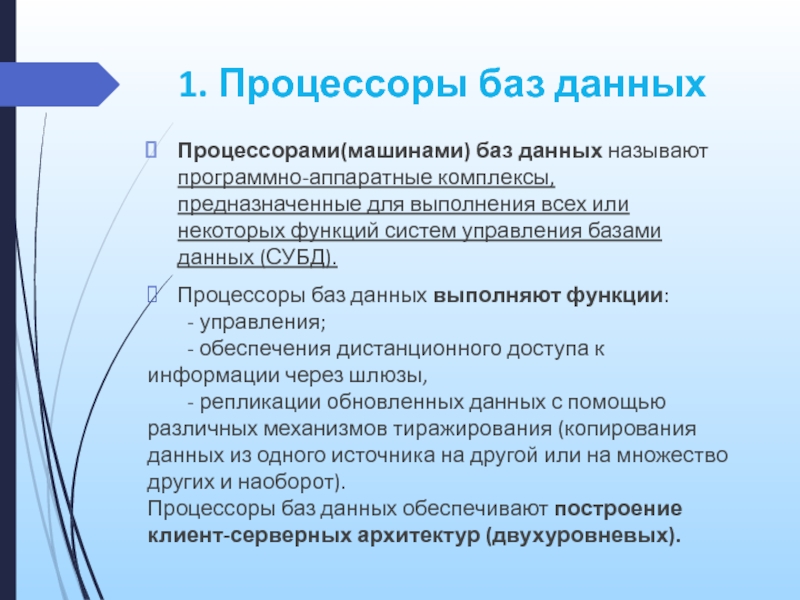

Слайд 191. Процессоры баз данных
Процессорами(машинами) баз данных называют программно-аппаратные комплексы, предназначенные
для выполнения всех или некоторых функций систем управления базами данных
(СУБД).Процессоры баз данных выполняют функции:
- управления;
- обеспечения дистанционного доступа к информации через шлюзы,
- репликации обновленных данных с помощью различных механизмов тиражирования (копирования данных из одного источника на другой или на множество других и наоборот).
Процессоры баз данных обеспечивают построение клиент-серверных архитектур (двухуровневых).

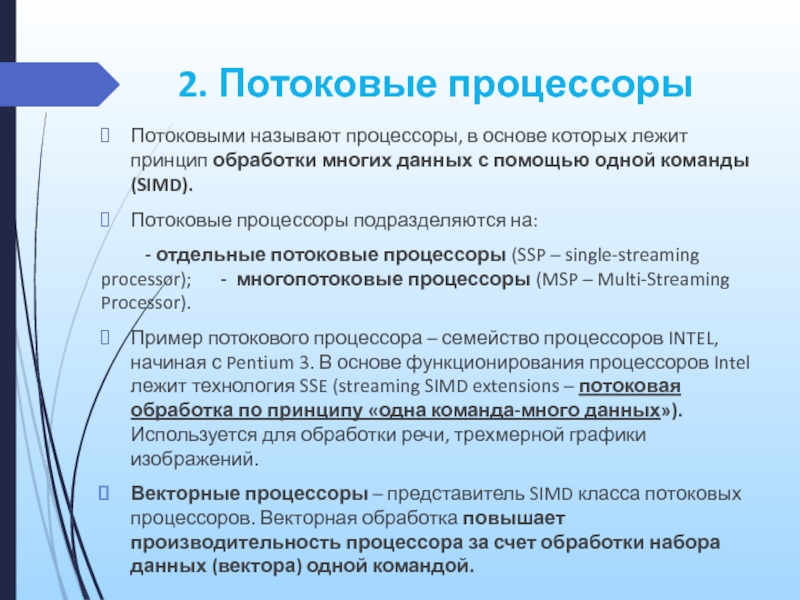

Слайд 202. Потоковые процессоры
Потоковыми называют процессоры, в основе которых лежит принцип
обработки многих данных с помощью одной команды (SIMD).
Потоковые процессоры
подразделяются на:- отдельные потоковые процессоры (SSP – single-streaming processor); - многопотоковые процессоры (MSP – Multi-Streaming Processor).
Пример потокового процессора – семейство процессоров INTEL, начиная с Pentium 3. В основе функционирования процессоров Intel лежит технология SSE (streaming SIMD extensions – потоковая обработка по принципу «одна команда-много данных»). Используется для обработки речи, трехмерной графики изображений.
Векторные процессоры – представитель SIMD класса потоковых процессоров. Векторная обработка повышает производительность процессора за счет обработки набора данных (вектора) одной командой.

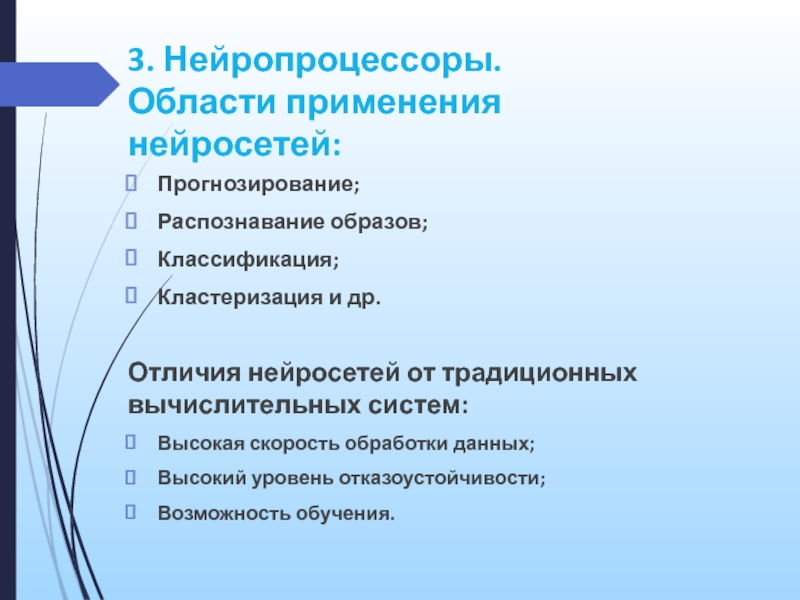

Слайд 213. Нейропроцессоры.
Области применения нейросетей:
Прогнозирование;
Распознавание образов;
Классификация;
Кластеризация и др.
Отличия нейросетей от традиционных
вычислительных систем:
Высокая скорость обработки данных;
Высокий уровень отказоустойчивости;
Возможность обучения.

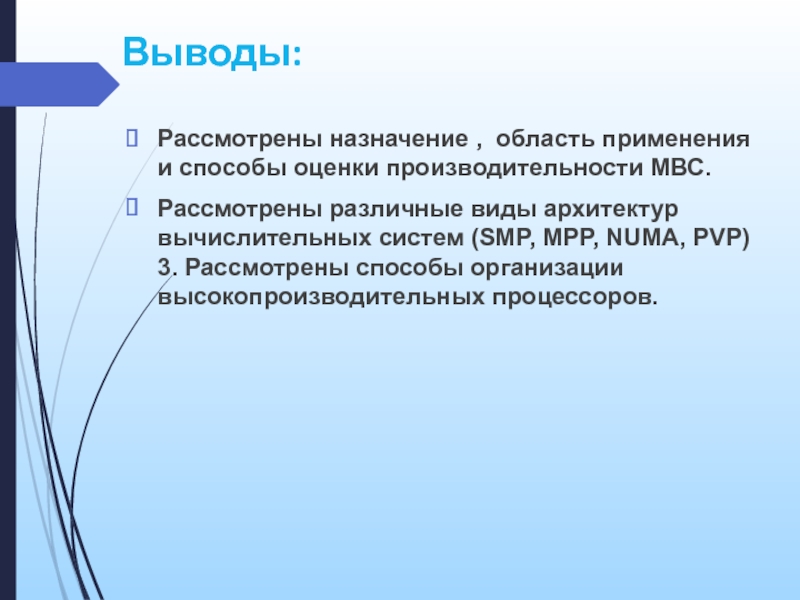

Слайд 22Рассмотрены назначение , область применения и способы оценки производительности МВС.
Рассмотрены
различные виды архитектур вычислительных систем (SMP, MPP, NUMA, PVP) 3.
Рассмотрены способы организации высокопроизводительных процессоров.Выводы:

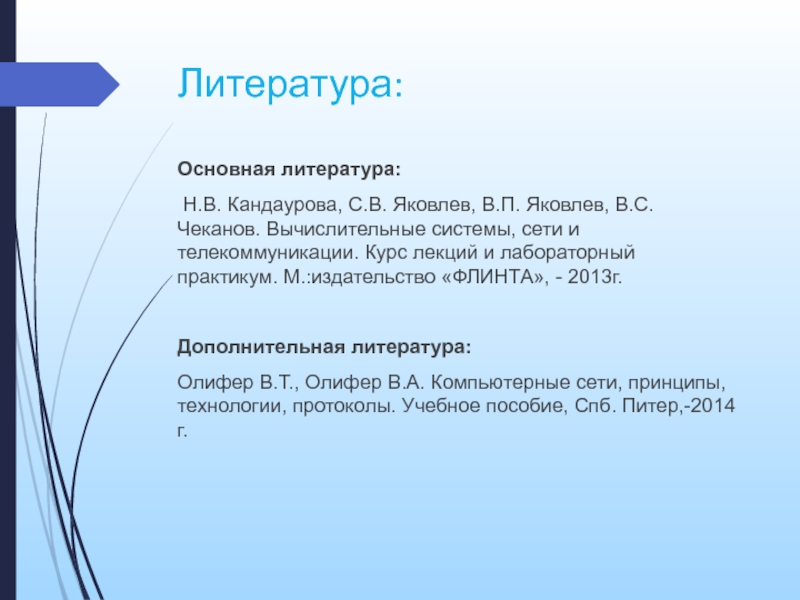

Слайд 23Литература:
Основная литература:
Н.В. Кандаурова, С.В. Яковлев, В.П. Яковлев, В.С. Чеканов.
Вычислительные системы, сети и телекоммуникации. Курс лекций и лабораторный практикум.
М.:издательство «ФЛИНТА», - 2013г.Дополнительная литература:
Олифер В.Т., Олифер В.А. Компьютерные сети, принципы, технологии, протоколы. Учебное пособие, Спб. Питер,-2014г.
