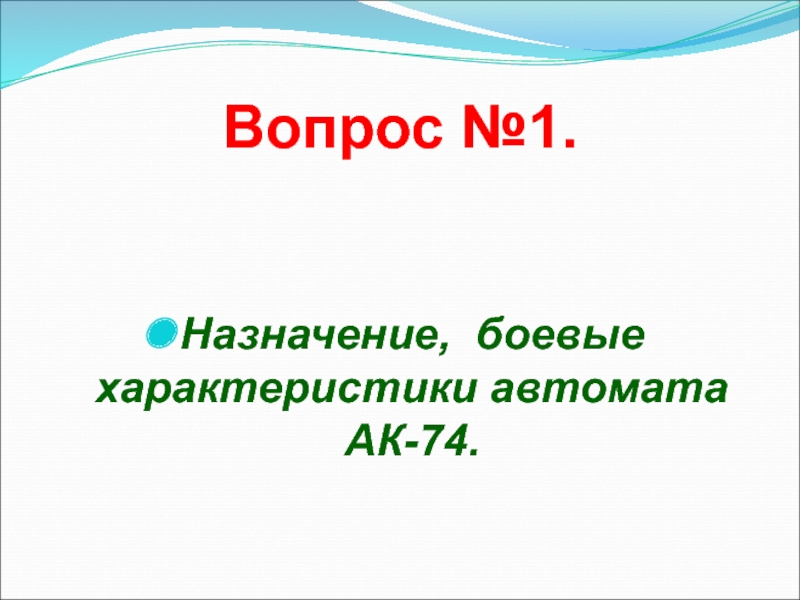

- 13. Вопрос №1. Назначение, боевые характеристики автомата АК-74.
- 14. КАЛАШНИКОВ Михаил Тимофеевич 1919 года рожденияГенерал-лейтенант дважды Герой Социалистического Труда Лауреат Ленинской и Государственной премий
- 15. Образцы зарубежного оружия, созданные на основе АКФинский М71СРумынский АКМИзраильский Галил APMВенгерский АКМ
- 16. АК-74 предназначен для уничтожения живой силы и поражения огневых средств противника.
- 17. БОЕВЫЕ СВОЙСТВА СТРЕЛКОВОГО ОРУЖИЯ
- 18. Автомат состоит из следующих основных частей и
- 19. В комплект автомата входят: пенал принадлежности (протирка,
- 20. Слайд 20
- 21. Слайд 21
- 22. Слайд 22
- 23. Слайд 23
- 24. Порядок неполной разборки АК-74.Отстыковать магазин.Проверить отсутствие патрона
- 25. Порядок сборки АК-74 после неполной разборки.Пристыковать газовую
- 26. Контрольный опросВариант № 11. Назначение, боевые характеристики
- 27. Занятие № 3Общее устройство, боевые характеристики, порядок
- 28. Цели занятия:Изучить общее устройство, боевые характеристики ПМ.Знать
- 29. Слайд 29
- 30. Слайд 30

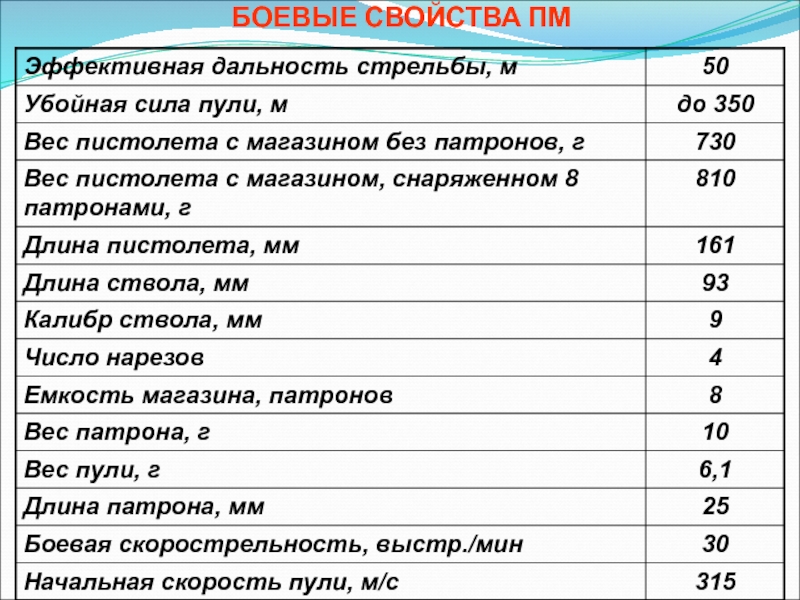

- 31. БОЕВЫЕ СВОЙСТВА ПМ
- 32. Пистолет состоит из следующих основных частей и
- 33. К каждому пистолету придается принадлежность:запасной магазин;протирка;кобура;пистолетный ремешок.
- 34. Слайд 34
- 35. Слайд 35
- 36. Слайд 36
- 37. Слайд 37
- 38. Слайд 38
- 39. Порядок неполной разборки ПМ.Извлечь магазин из основания
- 40. Порядок сборки ПМ после неполной разборки.Надеть на
- 41. Контрольный опросВариант № 11. Назначение ПМ, состав
- 42. Занятие № 4Ручные осколочные гранаты. Назначение, боевые свойства и устройство гранат. Подготовка гранат к боевому применению.
- 43. Цели занятия:Изучить назначение, боевые свойства гранат.Знать устройство,
- 44. Вопрос № 1Назначение, боевые свойства и устройство гранаты РГД-5.
- 45. Ручные осколочные гранаты предназначены для поражения осколками
- 46. Ручная осколочная граната РГД-5
- 47. Боевые свойстваТип запала
- 48. РУЧНАЯ ОСКОЛОЧНАЯ ГРАНАТА РГД-5А – внешний вид

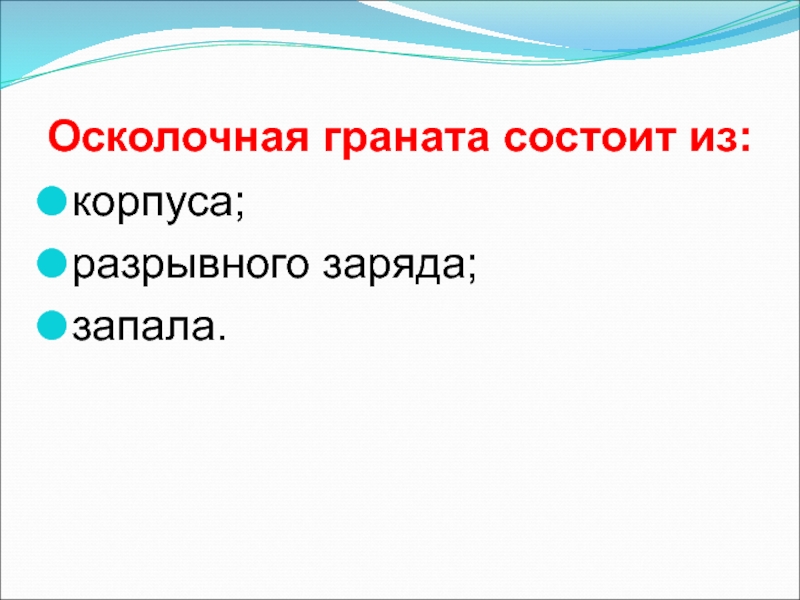

- 49. Осколочная граната состоит из:корпуса;разрывного заряда;запала.
- 50. Слайд 50

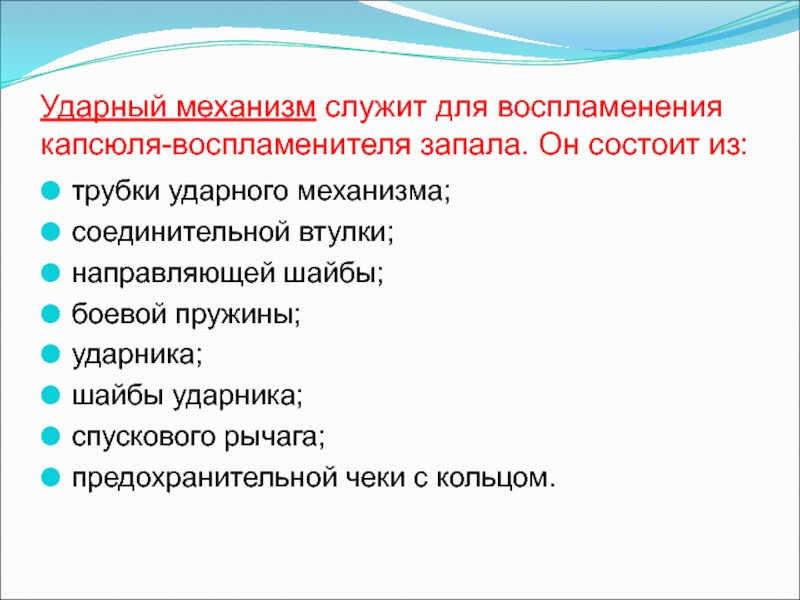

- 51. Ударный механизмСоединительная втулкаСобственно запал
- 52. Ударный механизм служит для воспламенения капсюля-воспламенителя запала.

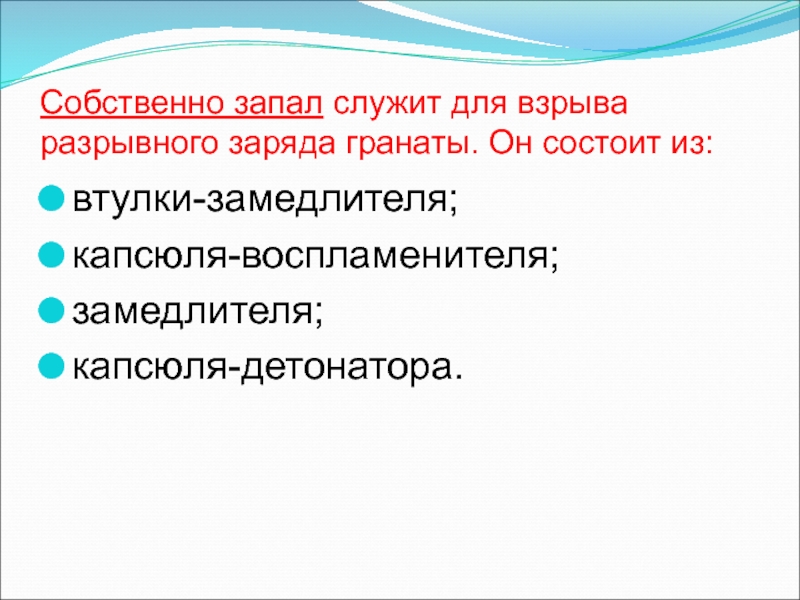

- 53. Собственно запал служит для взрыва разрывного заряда гранаты. Он состоит из:втулки-замедлителя;капсюля-воспламенителя;замедлителя;капсюля-детонатора.
- 54. Слайд 54
- 55. Вопрос № 2Назначение, боевые свойства и устройство гранаты Ф-1.
- 56. Ручная осколочная граната Ф-1

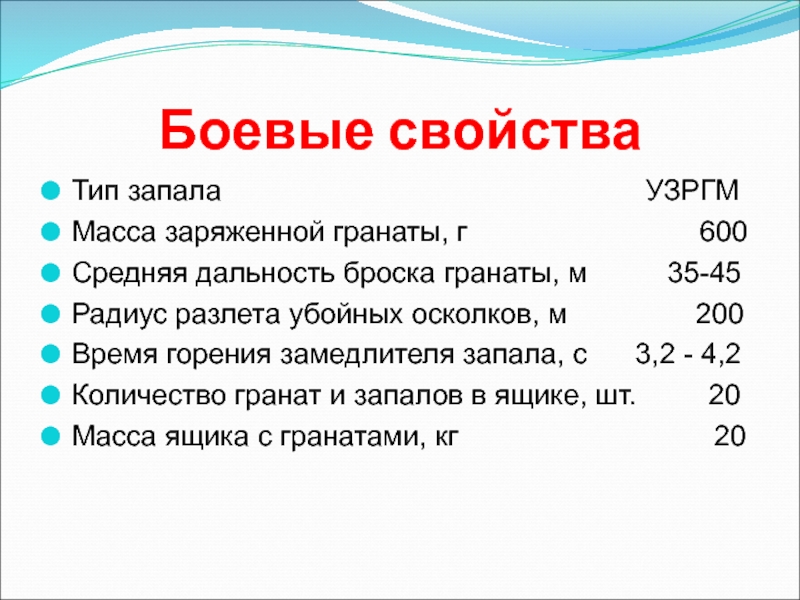

- 57. Боевые свойстваТип запала
- 58. РУЧНАЯ ОСКОЛОЧНАЯ ГРАНАТА Ф-1200 метров5 мА –
- 59. Слайд 59
- 60. Слайд 60
- 61. Слайд 61
- 62. Слайд 62
- 63. Слайд 63
- 64. Слайд 64
- 65. Слайд 65
- 66. Слайд 66

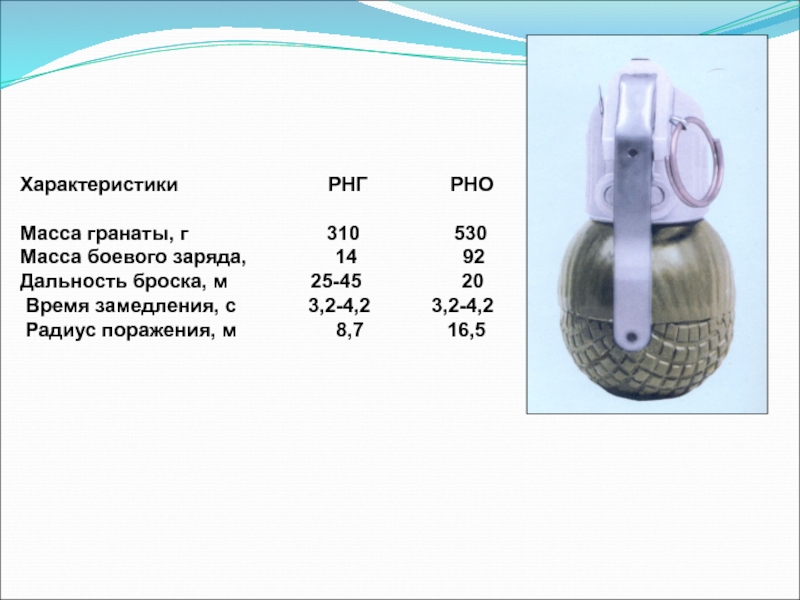

- 67. Характеристики РНГ РНО Масса гранаты, г 310
- 68. РУЧНАЯ ОСКОЛОЧНАЯ ГРАНАТА РГ-ОА – внешний вид
- 69. Скачать презентанцию
Занятие № 1Задачи огневой подготовки
Слайды и текст этой презентации
Слайд 3Цели занятия:
Изучить и знать: основные термины, понятия и определения, используемые
на занятиях по огневой подготовке.
обращении с оружием и боеприпасами.
Слайд 4Задачи огневой подготовки:
обучение личного состава умелому применению штатного оружия
и максимальному использованию его боевых возможностей для поражения противника с
наименьшим расходом времени и боеприпасов в различных условиях современного боя;привитие обучаемым уверенности в своем оружии;
воспитание активности и самостоятельности в решении огневых задач.

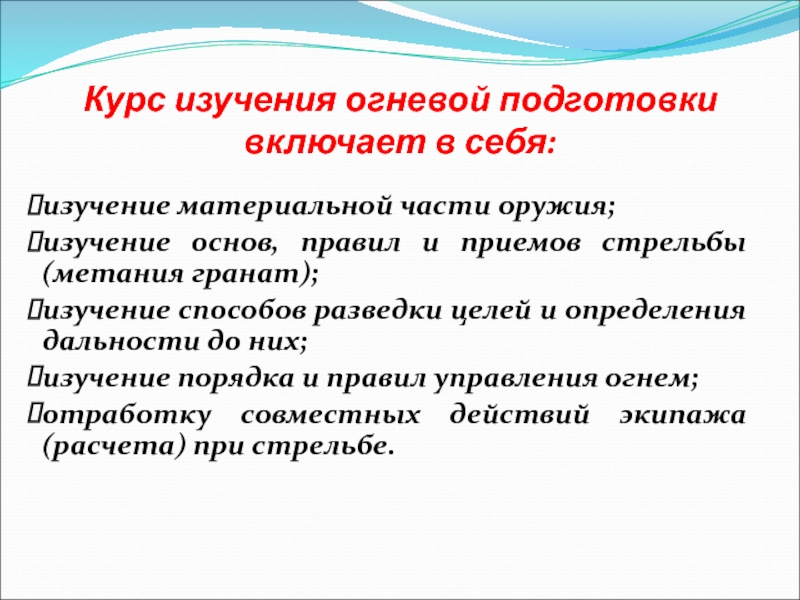

Слайд 5Курс изучения огневой подготовки включает в себя:
изучение материальной части оружия;
изучение
основ, правил и приемов стрельбы (метания гранат);
изучение способов разведки целей
и определения дальности до них; изучение порядка и правил управления огнем;
отработку совместных действий экипажа (расчета) при стрельбе.
Слайд 6Основные понятия и определения, применяемые на занятиях по огневой подготовке:
Калибр
– внутренний диаметр канала ствола (у гладкоствольного оружия), расстояние между
противоположными полями (у нарезного);Боевая скорострельность – фактическое количество выстрелов в минуту.
Темп стрельбы – теоретически возможное количество выстрелов в минуту.
Траекторией называется кривая линия, описываемая центром тяжести пули в полете.
Слайд 7Линия цели —линия, соединяющая точку вылета с точкой цели.
Линия возвышения
— линия, являющаяся продолжением оси канала ствола наведенного оружия (до
выстрела).Плоскость стрельбы — вертикальная плоскость, проходящая через линию возвышения.

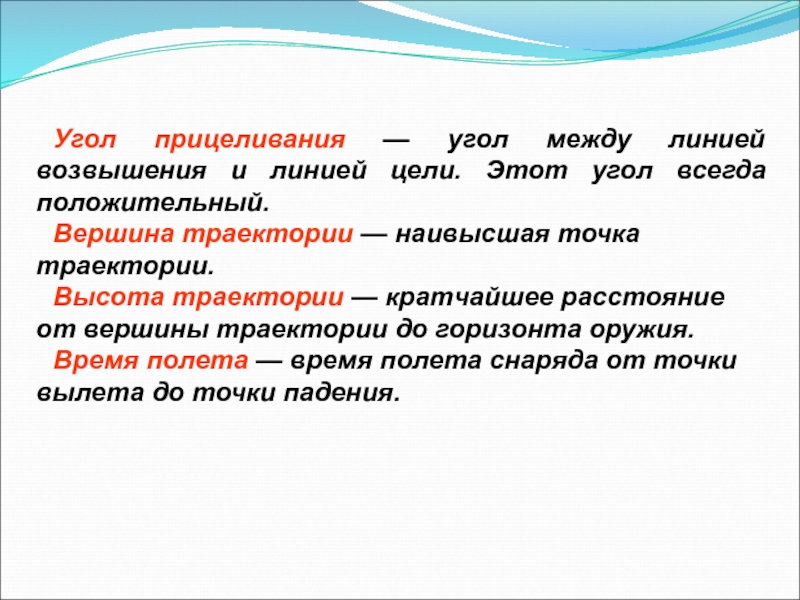

Слайд 8Угол прицеливания — угол между линией возвышения и линией цели.
Этот угол всегда положительный.
Вершина траектории — наивысшая точка траектории.
Высота траектории
— кратчайшее расстояние от вершины траектории до горизонта оружия.Время полета — время полета снаряда от точки вылета до точки падения.
Слайд 9Окончательная скорость — скорость пули в точке падения.
Наклонная дальность
до цели —расстояние по линии цели от точки вылета до
центра цели.Прицельная дальность — дальность полета пули по линии цели.
Слайд 10Угол места цели — угол между линией цели и горизонтом
оружия. Этот угол положительный, если цель выше горизонта оружия, и
отрицательный, если цель ниже горизонта оружия.Угол возвышения — угол между линией возвышения и горизонтом оружия. Он равен алгебраической сумме углов прицеливания и места цели. Угол может быть положительным и отрицательным.
Угол бросания —угол между линией бросания и горизонтом оружия.
Точка падения —точка пересечения траектории с горизонтом оружия.
Точка встречи — точка пересечения траектории с целью или поверхностью преграды (земли).
Угол падения – угол между горизонтом оружия и касательной к траектории в точке падения.

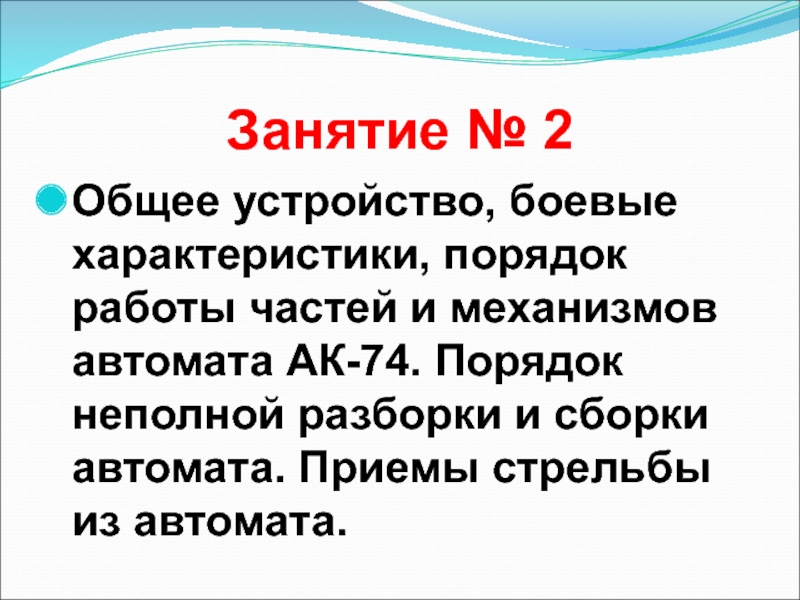

Слайд 11Занятие № 2
Общее устройство, боевые характеристики, порядок работы частей и
механизмов автомата АК-74. Порядок неполной разборки и сборки автомата. Приемы
стрельбы из автомата.

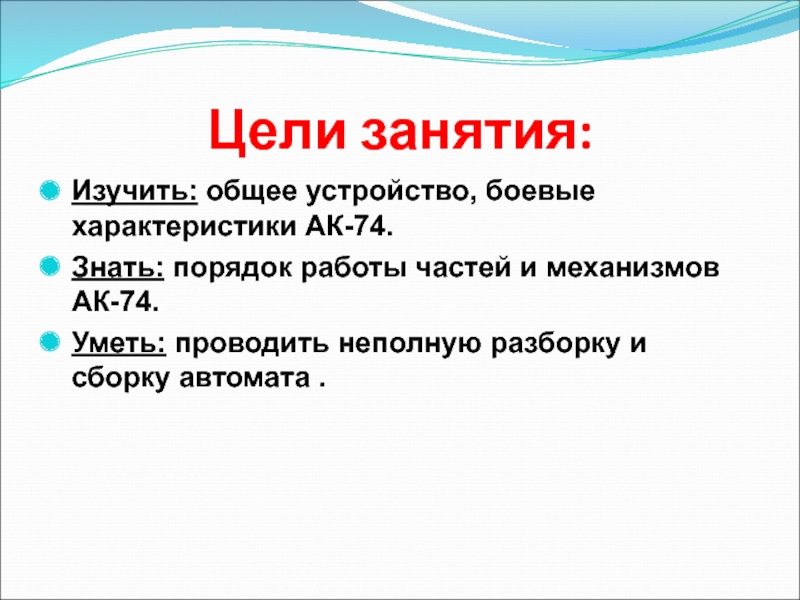

Слайд 12Цели занятия:
Изучить: общее устройство, боевые характеристики АК-74.
Знать: порядок работы частей
и механизмов АК-74.
Уметь: проводить неполную разборку и сборку автомата
.
Слайд 14КАЛАШНИКОВ Михаил Тимофеевич
1919 года рождения
Генерал-лейтенант дважды Герой Социалистического Труда
Лауреат Ленинской и Государственной премий
Слайд 15Образцы зарубежного оружия, созданные на основе АК
Финский М71С
Румынский АКМ
Израильский
Галил
APM
Венгерский АКМ

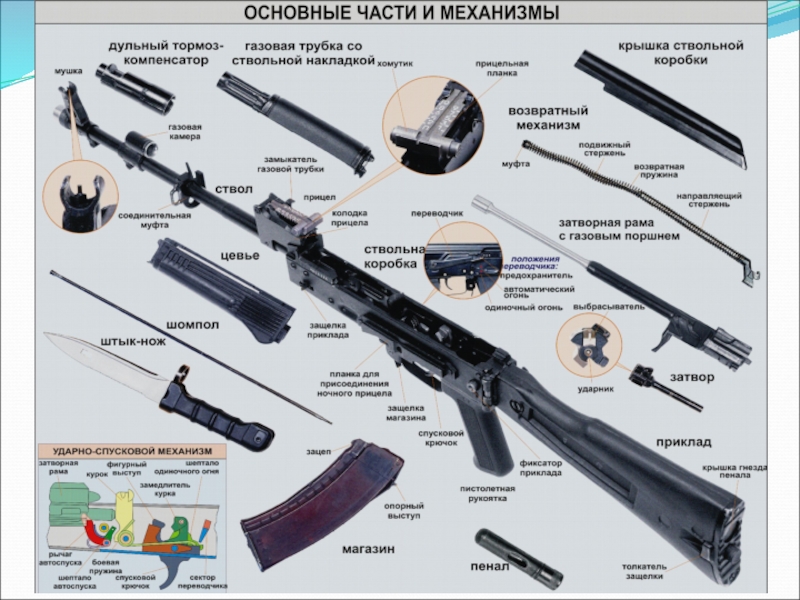

Слайд 18Автомат состоит из следующих основных частей и механизмов:
ствол со ствольной
коробкой и прицельным приспособлением;
приклад;
пистолетная рукоятка;
ударно-спусковой механизм;
крышка ствольной коробки;
затворная рама с
газовым поршнем;затвор;
возвратный механизм;
газовая трубка со ствольной накладкой;
цевьё;
дульный тормоз-компенсатор;
шомпол;
магазин.

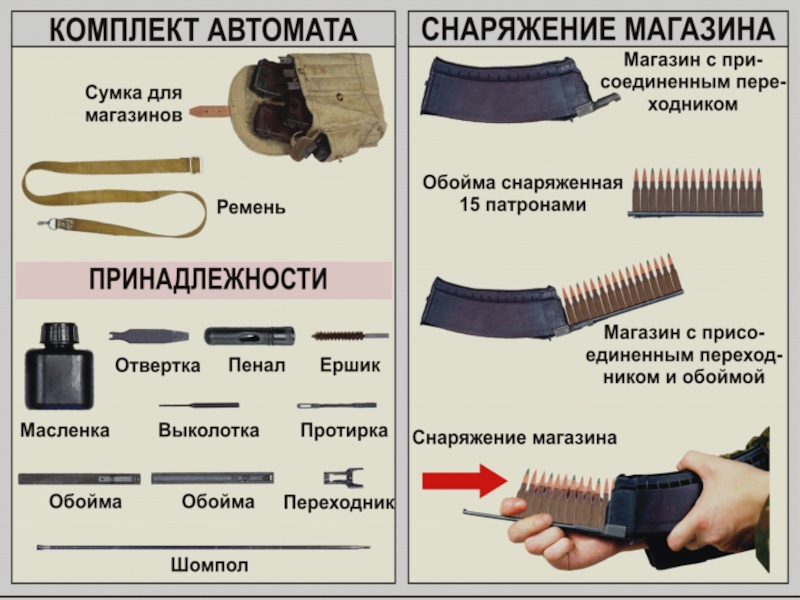

Слайд 19В комплект автомата входят:
пенал принадлежности (протирка, ершик, отвертка, выколотка);
две
обоймы и переходник;
масленка;
ремень;
сумка для магазинов;
штык-нож с ножнами.
Слайд 24Порядок неполной разборки АК-74.
Отстыковать магазин.
Проверить отсутствие патрона в патроннике !!!
снять
с предохранителя;
передернуть затворную раму;
нажать на спусковой крючок.
Вынуть пенал принадлежности из
гнезда приклада.Отстыковать шомпол.
Отстыковать дульный тормоз-компенсатор.
Отстыковать крышку ствольной коробки.
Отстыковать возвратный механизм.
Отстыковать затворную раму с затвором.
Отстыковать затвор от затворной рамы.
Отстыковать газовую трубку со ствольной накладкой.
Сборка автомата производится в обратной последовательности.
Слайд 25Порядок сборки АК-74 после неполной разборки.
Пристыковать газовую трубку со ствольной
накладкой.
Пристыковать затвор к затворной раме.
Пристыковать затворную раму с затвором.
Пристыковать
возвратный механизм.Пристыковать крышку ствольной коробки.
Нажать на спусковой крючок.
Поставить на предохранитель.
Пристыковать дульный тормоз-компенсатор.
Пристыковать шомпол.
Вложить пенал принадлежности в гнездо приклада.
Пристыковать магазин.
Слайд 26Контрольный опрос
Вариант № 1
1. Назначение, боевые характеристики автомата АК-74.
2. Порядок
неполной разборки автомата АК-74.
Вариант № 2
1. Назначение, состав частей, механизмов
и принадлежности автомата АК-74. 2. Порядок сборки после неполной разборки автомата АК-74.

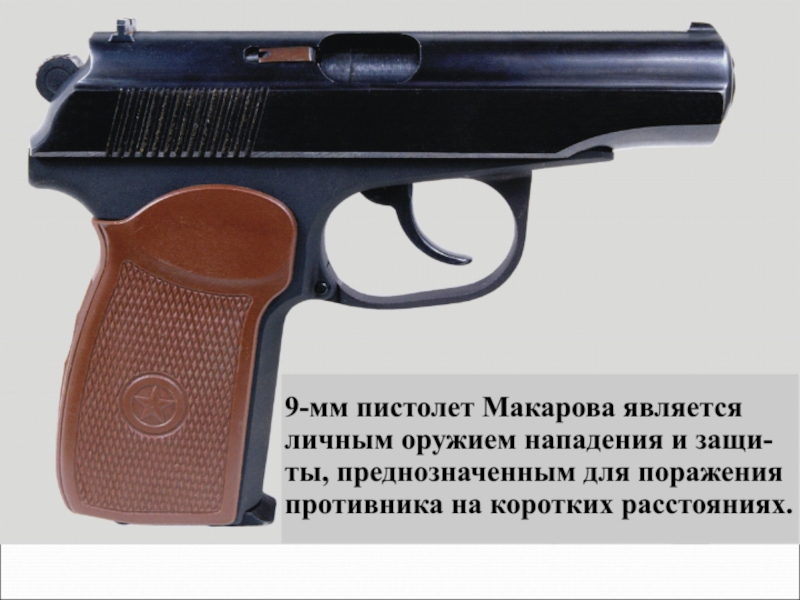

Слайд 27Занятие № 3
Общее устройство, боевые характеристики, порядок работы частей и
механизмов пистолета Макарова ПМ. Порядок разборки и сборки пистолета. Приемы
стрельбы из пистолета.

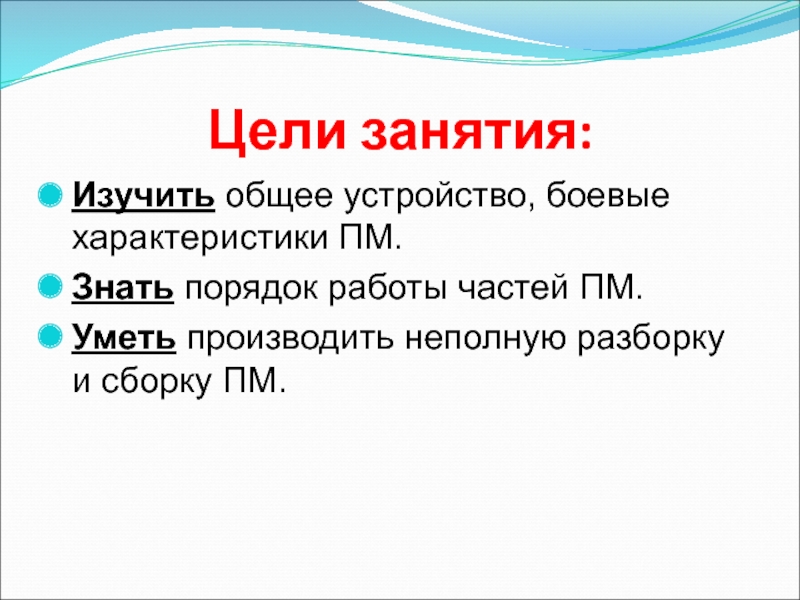

Слайд 28Цели занятия:
Изучить общее устройство, боевые характеристики ПМ.
Знать порядок работы частей
ПМ.
Уметь производить неполную разборку и сборку ПМ.

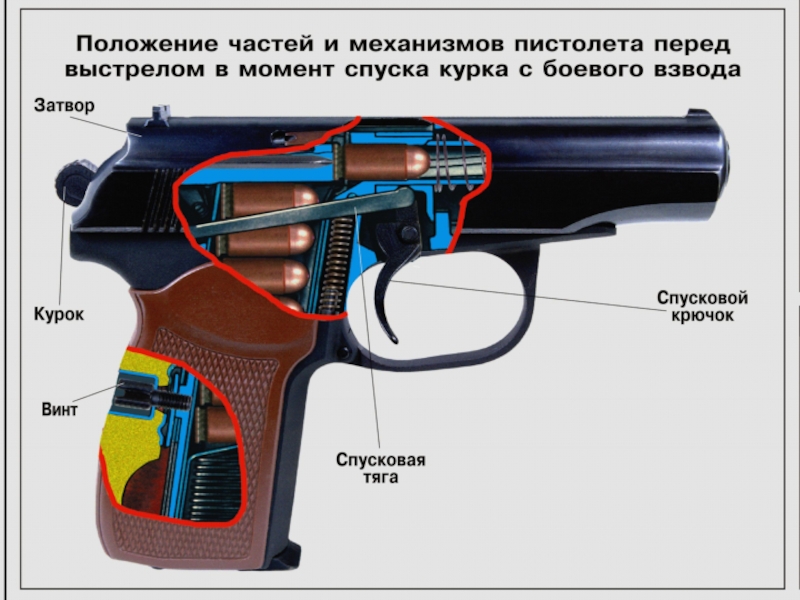

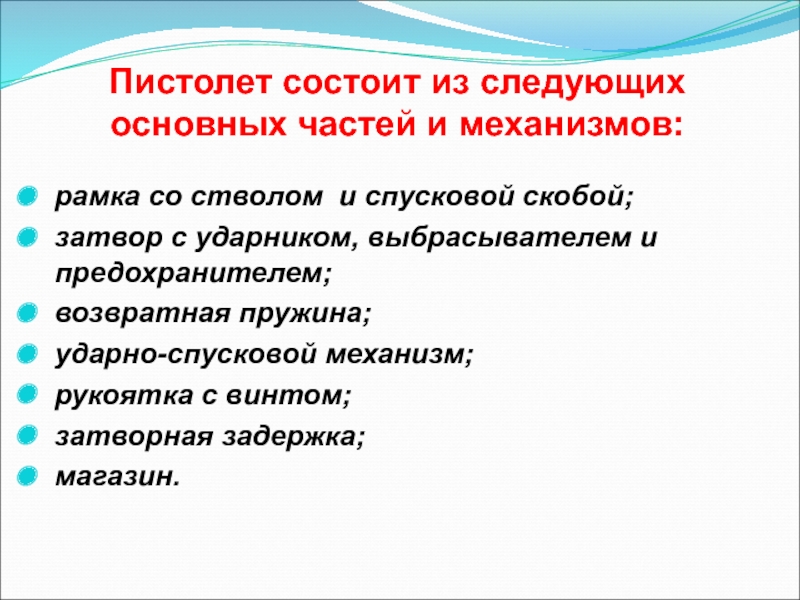

Слайд 32Пистолет состоит из следующих основных частей и механизмов:
рамка со стволом
и спусковой скобой;
затвор с ударником, выбрасывателем и предохранителем;
возвратная пружина;
ударно-спусковой механизм;
рукоятка
с винтом;затворная задержка;
магазин.

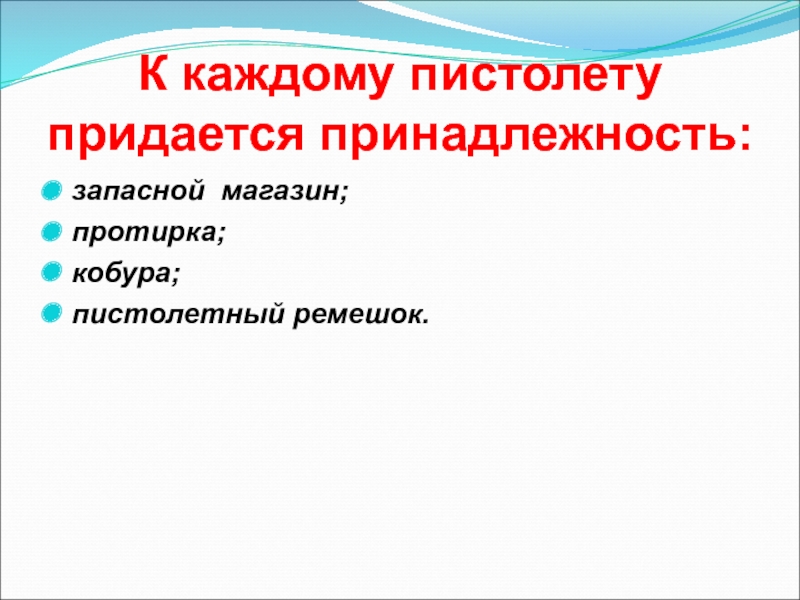

Слайд 33К каждому пистолету придается принадлежность:
запасной магазин;
протирка;
кобура;
пистолетный ремешок.

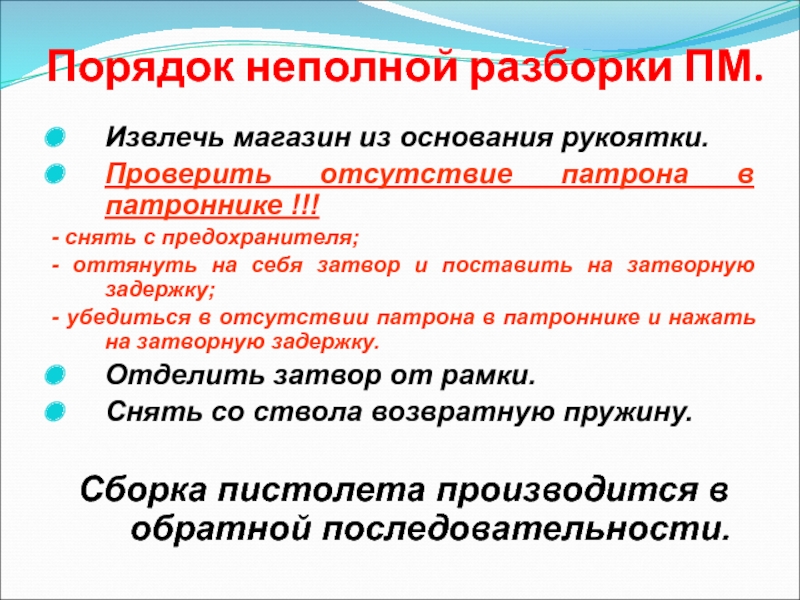

Слайд 39Порядок неполной разборки ПМ.
Извлечь магазин из основания рукоятки.
Проверить отсутствие патрона
в патроннике !!!
- снять с предохранителя;
- оттянуть на себя затвор
и поставить на затворную задержку;- убедиться в отсутствии патрона в патроннике и нажать на затворную задержку.
Отделить затвор от рамки.
Снять со ствола возвратную пружину.
Сборка пистолета производится в обратной последовательности.
Слайд 40Порядок сборки ПМ после неполной разборки.
Надеть на ствол возвратную пружину.
Присоединить
затвор к рамке.
Включить предохранитель (поднять флажок вверх).
Вставить магазин в основание
рукоятки.
Слайд 41Контрольный опрос
Вариант № 1
1. Назначение ПМ, состав частей, механизмов и
принадлежности пистолета.
2. Порядок сборки ПМ после неполной разборки
пистолета. Вариант № 2
1. Назначение ПМ, боевые свойства пистолета.
2. Порядок неполной разборки пистолета ПМ.
Слайд 42Занятие № 4
Ручные осколочные гранаты. Назначение, боевые свойства и устройство
гранат. Подготовка гранат к боевому применению.
Слайд 43Цели занятия:
Изучить назначение, боевые свойства гранат.
Знать устройство, принцип действия ручных
осколочных гранат РГД-5, Ф-1.

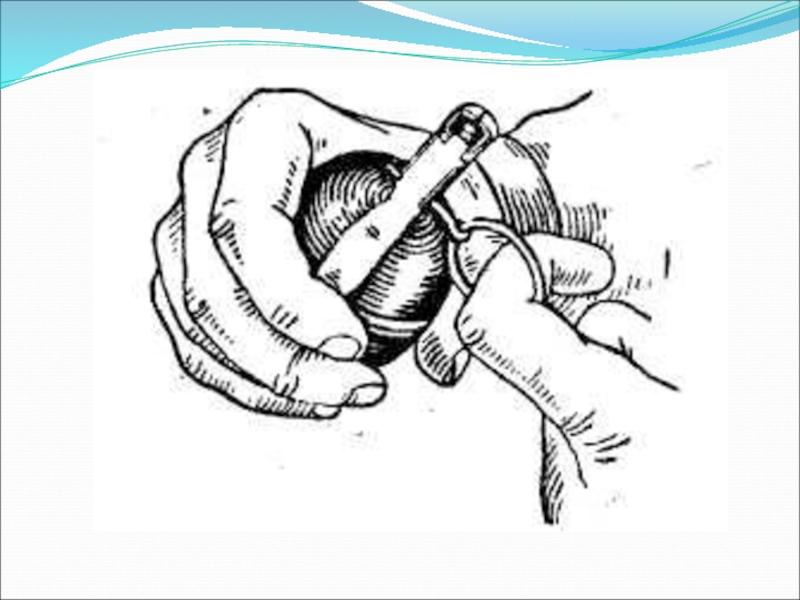

Уметь подготавливать гранату к боевому применению.
Слайд 45Ручные осколочные гранаты предназначены для поражения осколками живой силы противника,
расположенной на небольших дальностях открыто, а также в укрытиях -
в траншеях, ходах сообщения, окопах, зданиях и т. п.
Слайд 47Боевые свойства
Тип запала
УЗРГМ
Масса заряженной гранаты, г 310
Средняя дальность броска гранаты, м 40-50
Радиус разлета убойных осколков, м 25
Время горения замедлителя запала, с 3,2 - 4,2
Количество гранат и запалов в ящике, шт. 20
Масса ящика с гранатами, кг 14
Слайд 48РУЧНАЯ ОСКОЛОЧНАЯ ГРАНАТА РГД-5
А – внешний вид гранаты; Б –
схема поражающего действия гранаты: радиус сплошного поражения – 5 метров,
осколки сохраняют убойное действие на удалении до 25 метров.Б
А
5 м
25 метров
Слайд 50
Запал УЗРГМ предназначен для взрыва разрывного заряда. Он состоит из:
ударного
механизма;
собственно запала.
Слайд 52Ударный механизм служит для воспламенения капсюля-воспламенителя запала. Он состоит из:
трубки
ударного механизма;
соединительной втулки;
направляющей шайбы;
боевой пружины;
ударника;
шайбы ударника;
спускового рычага;
предохранительной чеки с кольцом.
Слайд 53Собственно запал служит для взрыва разрывного заряда гранаты. Он состоит
из:
втулки-замедлителя;
капсюля-воспламенителя;
замедлителя;
капсюля-детонатора.
Слайд 57Боевые свойства
Тип запала
УЗРГМ
Масса заряженной гранаты, г 600
Средняя дальность броска гранаты, м 35-45
Радиус разлета убойных осколков, м 200
Время горения замедлителя запала, с 3,2 - 4,2
Количество гранат и запалов в ящике, шт. 20
Масса ящика с гранатами, кг 20

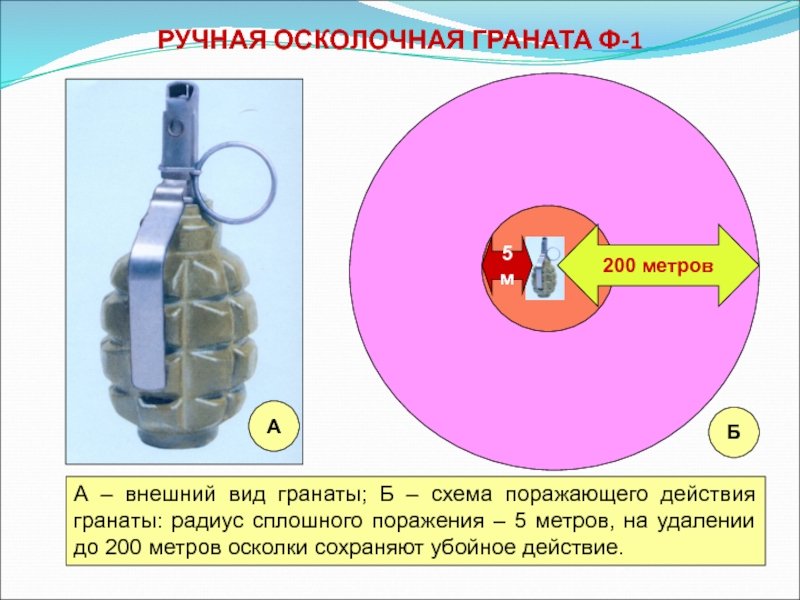

Слайд 58РУЧНАЯ ОСКОЛОЧНАЯ ГРАНАТА Ф-1
200 метров
5 м
А – внешний вид гранаты;
Б – схема поражающего действия гранаты: радиус сплошного поражения –
5 метров, на удалении до 200 метров осколки сохраняют убойное действие.А
Б
Слайд 67Характеристики РНГ РНО
Масса гранаты, г 310 530
Масса боевого
заряда, 14 92
Дальность броска, м 25-45
20Время замедления, с 3,2-4,2 3,2-4,2
Радиус поражения, м 8,7 16,5
Слайд 68РУЧНАЯ ОСКОЛОЧНАЯ ГРАНАТА РГ-О
А – внешний вид гранаты; Б –
схема поражающего действия гранаты: радиус сплошного поражения – 10 метров,
осколки сохраняют убойное действие на удалении до 150 метровБ
А
150 метров
10 м
