ТЕМА УРОКА Устройство токарного станка по дереву СТД-120М
Содержание
- 1. ТЕМА УРОКА Устройство токарного станка по дереву СТД-120М
- 2. Цель урока: изучить устройство токарного станка по
- 3. Токарный станок по дереву
- 4. изделия изготовленные на токарном станке по дереве стд-120 м

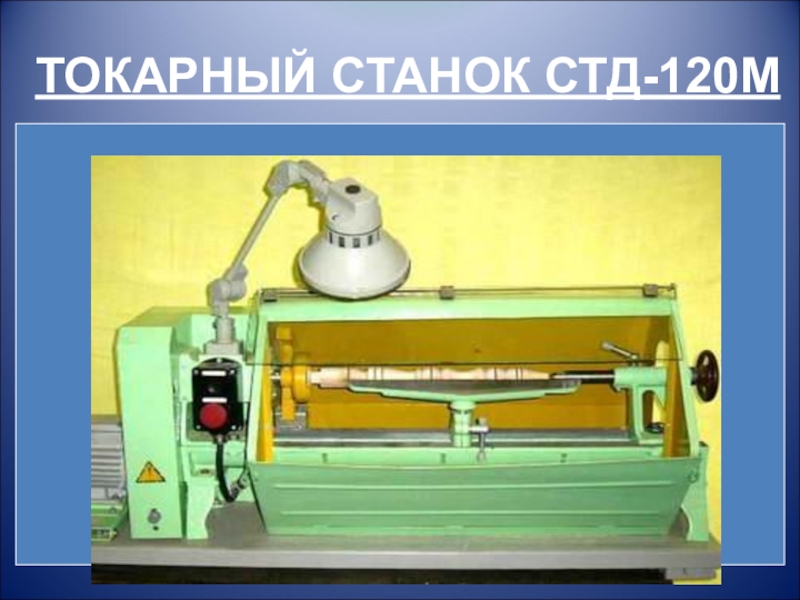

- 5. ТОКАРНЫЙ СТАНОК СТД-120М
- 6. Токарный станок СТД-120
- 7. СтанинаЗадняя бабкаЗадняя опорная стойкаУстройство станка СТД-120МСветильникПередняя бабкаКнопочная
- 8. СтанинаПередняя бабка с электродвигателемЗадняя бабкаПодручникОсновные части станка:

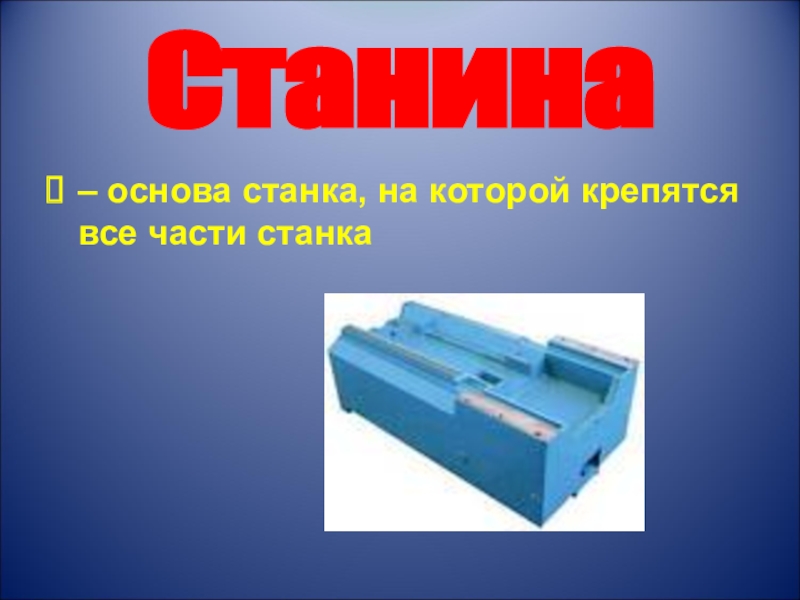

- 9. – основа станка, на которой крепятся все части станкаСтанина
- 10. В передней бабке установлен шпиндель – вал,
- 11. Задняя бабка служит опорой правого конца длинных
- 12. Подручник служит опорой для режущего инструмента. Он
- 13. Особенностью станка является шпиндель, на который могут
- 14. Правила крепления заготовки:а - в патроне винтом; б - трезубцем с поджатием центром задней бабки

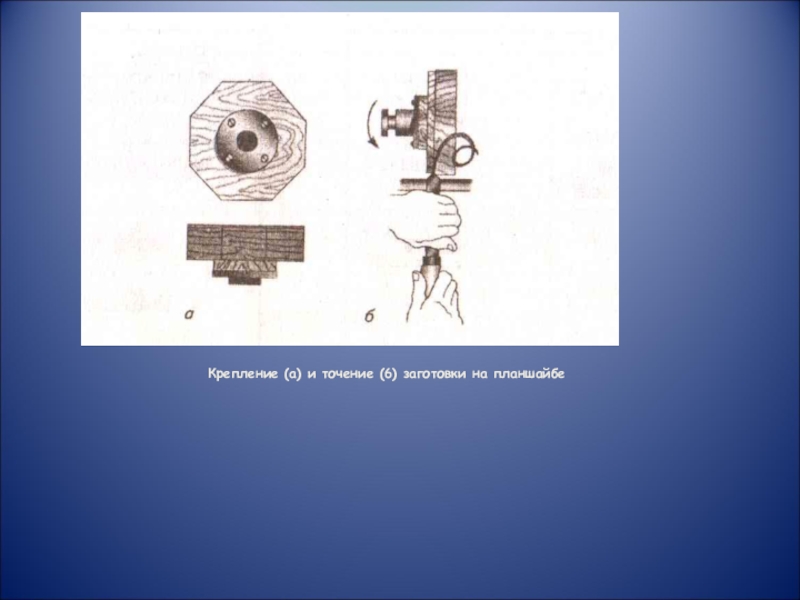

- 15. Крепление (а) и точение (6) заготовки на планшайбе
- 16. Вращательное движение заготовки при точении называется главным.
- 17. Точение деталей на станке производят специальными резцами
- 18. Объяснение схемы работы станка: 1) Шпиндель приводится
- 19. Выполнить в тетрадиПо кинематической схеме описать принцип работы станкаПрактическая работаКинематическая сема станка СТД-120М
- 20. Слайд 20
- 21. Вопросы для закрепления: 1. Назовите основные
- 22. Спасибо за внимание
- 23. Скачать презентанцию

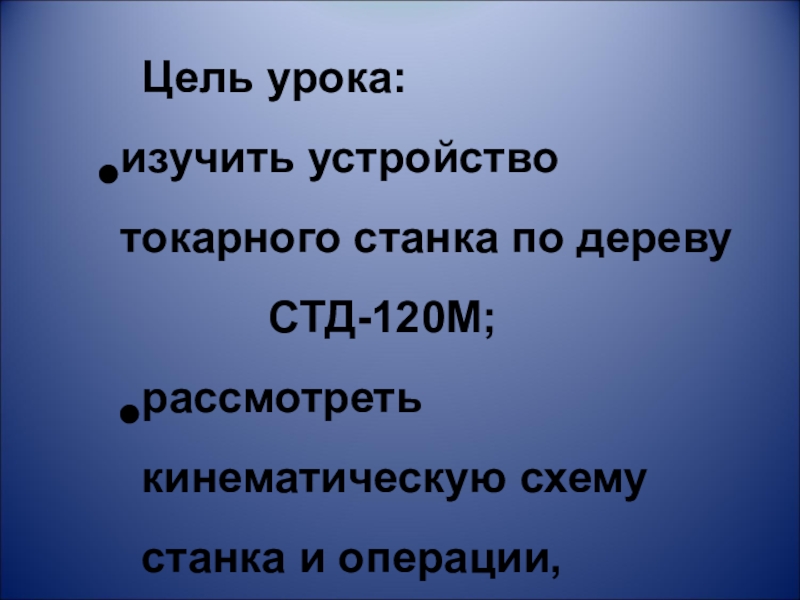

Цель урока: изучить устройство токарного станка по дереву СТД-120М; рассмотреть кинематическую схемустанка и операции,выполняемые на станке.
Слайды и текст этой презентации

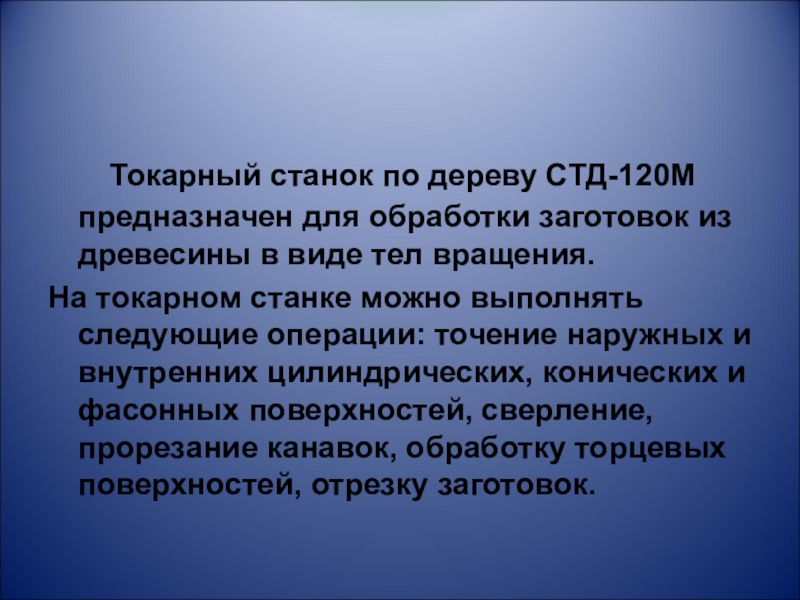

Слайд 3 Токарный станок по дереву СТД-120М предназначен для
обработки заготовок из древесины в виде тел вращения.
На токарном станке
можно выполнять следующие операции: точение наружных и внутренних цилиндрических, конических и фасонных поверхностей, сверление, прорезание канавок, обработку торцевых поверхностей, отрезку заготовок.

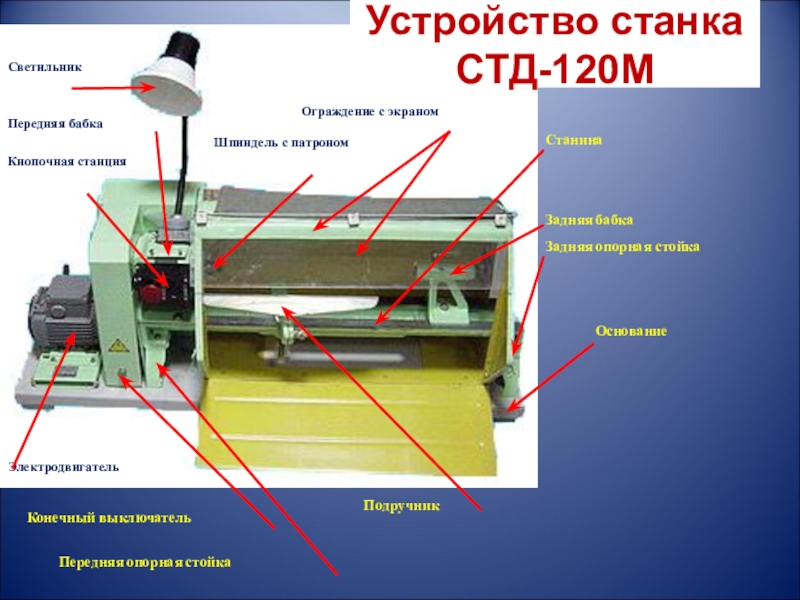

Слайд 7
Станина
Задняя бабка
Задняя опорная стойка
Устройство станка СТД-120М
Светильник
Передняя бабка
Кнопочная станция
Ограждение с экраном
Основание
Электродвигатель
Конечный
выключатель
Передняя опорная стойка
Шпиндель с патроном
Подручник

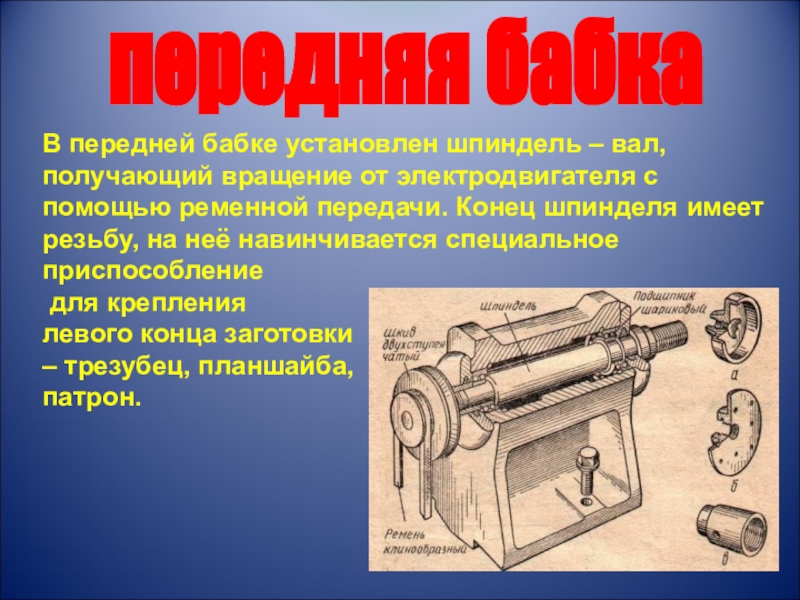

Слайд 10В передней бабке установлен шпиндель – вал, получающий вращение от
электродвигателя с помощью ременной передачи. Конец шпинделя имеет резьбу, на
неё навинчивается специальное приспособлениедля крепления
левого конца заготовки
– трезубец, планшайба,
патрон.
передняя бабка
Слайд 11Задняя бабка служит опорой правого конца длинных заготовок. Она может
перемещаться вдоль направляющих станины и закрепляется неподвижно болтом и гайкой.
Окончательно конец заготовки поджимают центром. Его перемещают вращением маховика и закрепляют зажимом.Задняя бабка

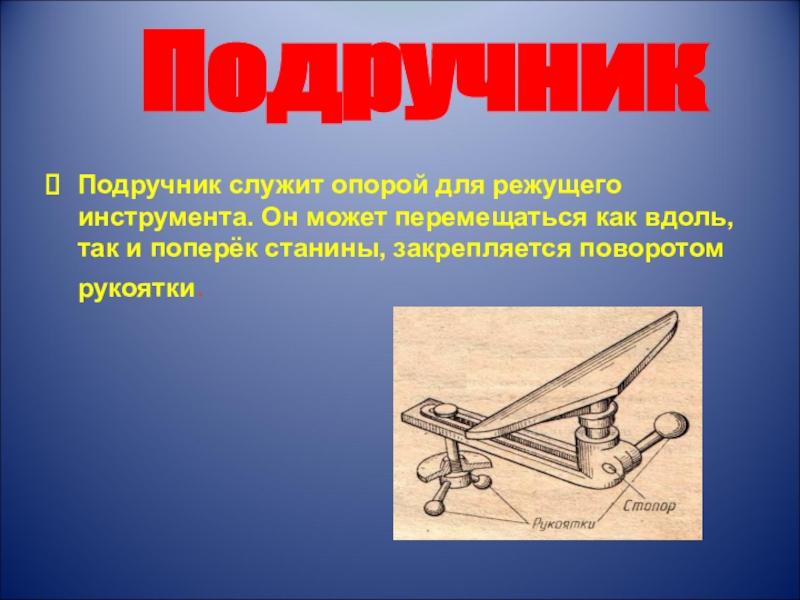

Слайд 12Подручник служит опорой для режущего инструмента. Он может перемещаться как
вдоль, так и поперёк станины, закрепляется поворотом рукоятки.
Подручник

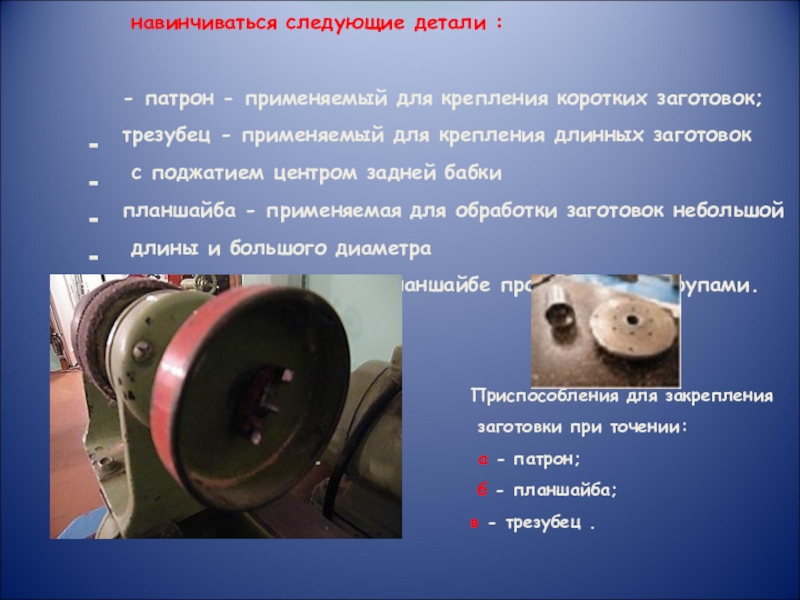

Слайд 13Особенностью станка является шпиндель, на который могут
навинчиваться следующие детали
:
- патрон - применяемый для крепления коротких заготовок;
трезубец
- применяемый для крепления длинных заготовокс поджатием центром задней бабки
планшайба - применяемая для обработки заготовок небольшой
длины и большого диаметра
Крепление заготовки к планшайбе производится шурупами.
Приспособления для закрепления
заготовки при точении:
а - патрон;
б - планшайба;
в - трезубец .

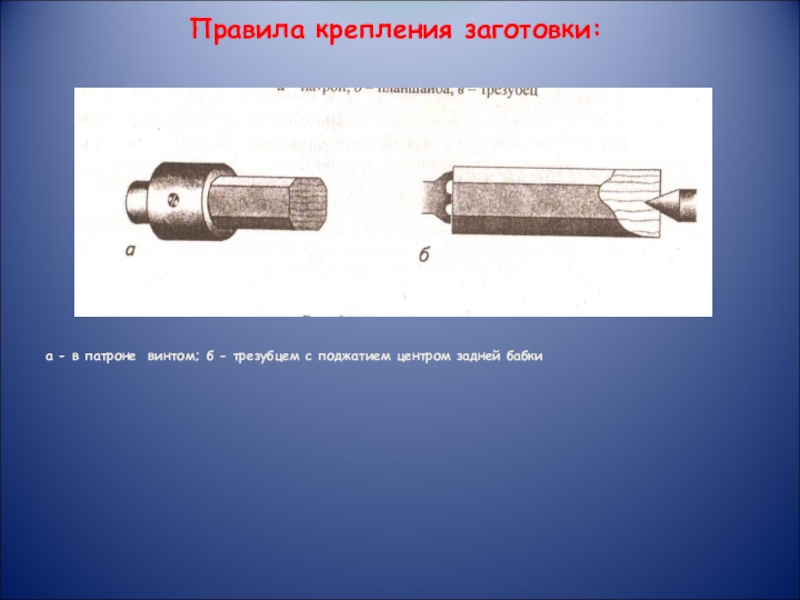

Слайд 14Правила крепления заготовки:
а - в патроне винтом; б - трезубцем
с поджатием центром задней бабки
Слайд 16Вращательное движение заготовки при точении называется главным.
Поступательное движение инструмента
при точении называется
движение подачи .
Вначале заготовку обрабатывают на
малой частоте вращения 710-770 об/мин,а уже чистовую обработку выполняют при частоте вращения 1000-1450 об/мин.
Регулировка частоты вращения осуществляется установкой
ремней ременной передачи на шкивы разных диаметров.

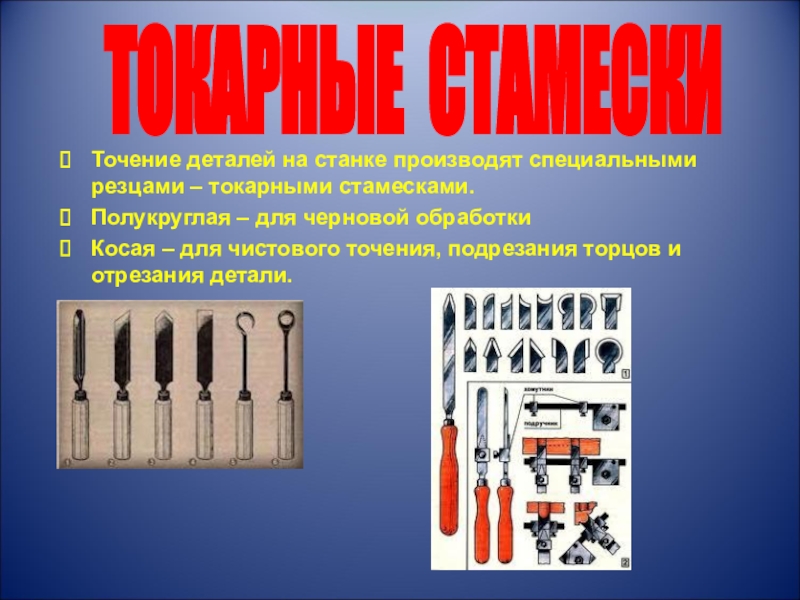

Слайд 17Точение деталей на станке производят специальными резцами – токарными стамесками.
Полукруглая – для черновой обработки
Косая – для чистового точения, подрезания
торцов и отрезания детали.ТОКАРНЫЕ СТАМЕСКИ
Слайд 18Объяснение схемы работы станка:
1) Шпиндель приводится во вращение от
электродвигателя через
клиноременную передачу.
2) Винтовой механизм задней бабки преобразует
вращение ручкимаховика в поступательное движение центра задней бабки.
Слайд 19
Выполнить в тетради
По кинематической схеме описать принцип работы станка
Практическая работа
Кинематическая
сема станка СТД-120М
Слайд 20

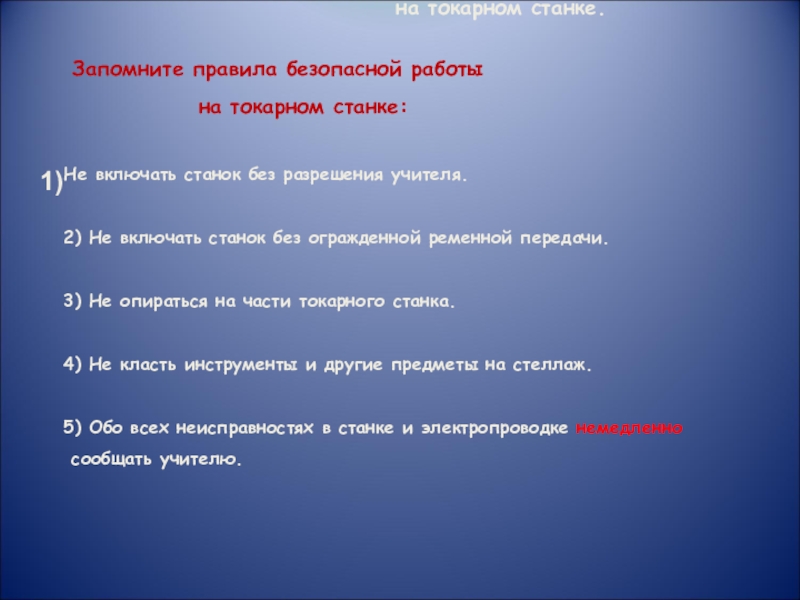

Инструктирование по правилам
безопасности при работе
на токарном станке. Запомните правила безопасной работы
на токарном станке:
Не включать станок без разрешения учителя.
2) Не включать станок без огражденной ременной передачи.
3) Не опираться на части токарного станка.
4) Не класть инструменты и другие предметы на стеллаж.
5) Обо всех неисправностях в станке и электропроводке немедленно
сообщать учителю.

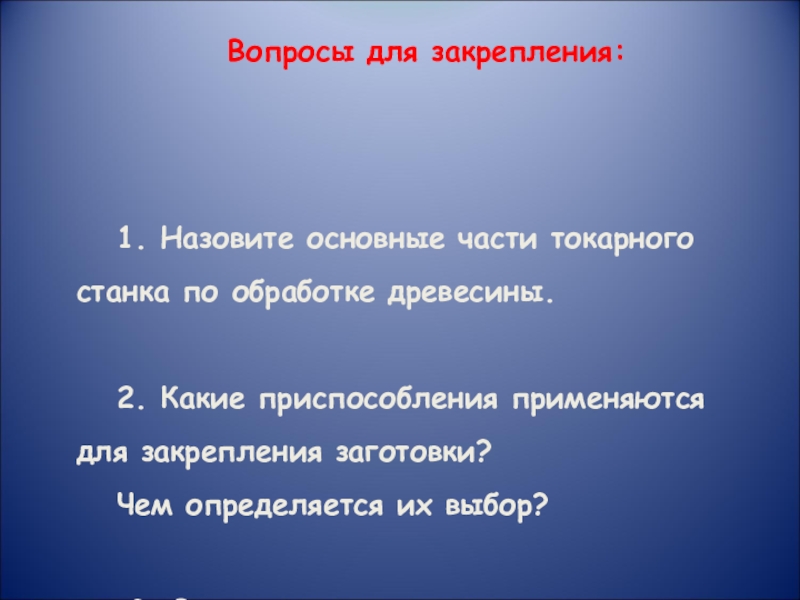

Слайд 21 Вопросы для закрепления:
1. Назовите основные части токарного станка
по обработке древесины.
2. Какие приспособления применяются для закрепления заготовки?
Чем определяется их выбор?
3. В чем заключается главное движение и движение подачи
при работе на станке по обработке древесины?
