Слайд 1Тема:
«Пневматический инструмент. Назначение, классификация, разновидности и основные технологические операции,

выполняемые инструментом. Общие технические требования, предъявляемые к инструменту»




Учебное занятие

№ 29

2013 г.

ТЕХНИЧЕСКИЙ ПОЖАРНО-СПАСАТЕЛЬНЫЙ КОЛЛЕДЖ № 57

Территориальное подразделение «Нагатино-2»

1

Тема: «Пневматический инструмент. Назначение, классификация, разновидности и основные технологические операции, выполняемые инструментом. Общие технические требования, предъявляемые к

Слайд 2

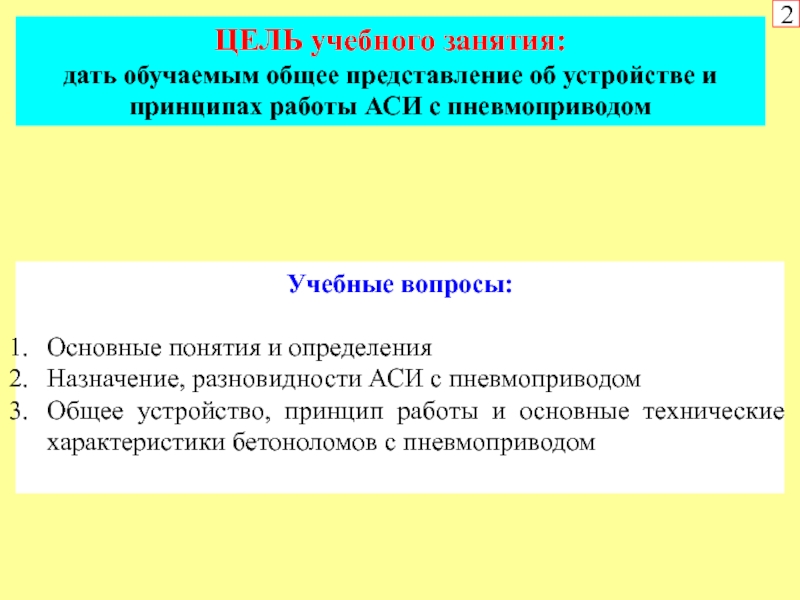

ЦЕЛЬ учебного занятия:
дать обучаемым общее представление об устройстве и

принципах работы АСИ с пневмоприводом
Учебные вопросы:

Основные понятия и определения
Назначение,

разновидности АСИ с пневмоприводом
Общее устройство, принцип работы и основные технические характеристики бетоноломов с пневмоприводом

2

ЦЕЛЬ учебного занятия:дать обучаемым общее представление об устройстве и принципах работы АСИ с пневмоприводом Учебные вопросы:Основные

Слайд 3

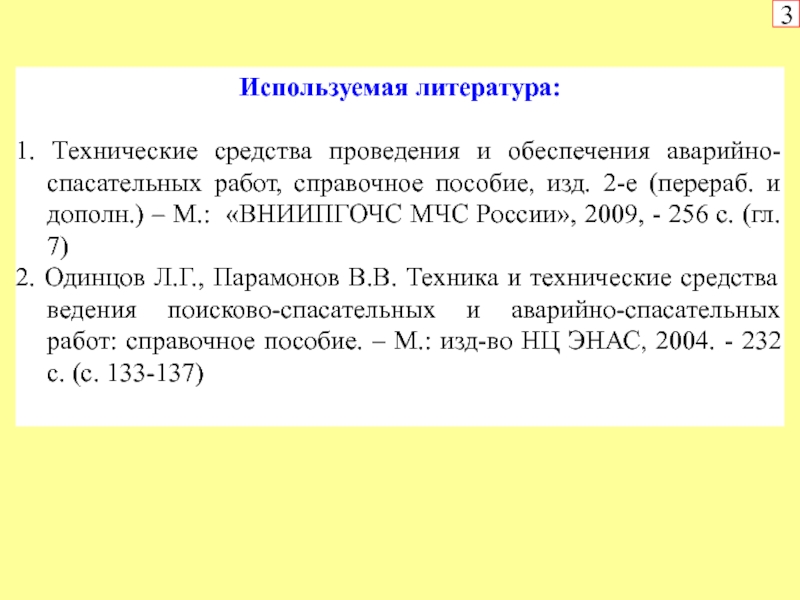

Используемая литература:

1. Технические средства проведения и обеспечения аварийно-спасательных работ,

справочное пособие, изд. 2-е (перераб. и дополн.) – М.: «ВНИИПГОЧС

МЧС России», 2009, - 256 с. (гл. 7)
2. Одинцов Л.Г., Парамонов В.В. Техника и технические средства ведения поисково-спасательных и аварийно-спасательных работ: справочное пособие. – М.: изд-во НЦ ЭНАС, 2004. - 232 с. (с. 133-137)

3

Используемая литература:1. Технические средства проведения и обеспечения аварийно-спасательных работ, справочное пособие, изд. 2-е (перераб. и дополн.)

Слайд 4Классификации аварийно-спасательного инструмента
Для герметизации
для пережимания
термический

Классификации аварийно-спасательного инструмента Для герметизациидля пережиманиятермический

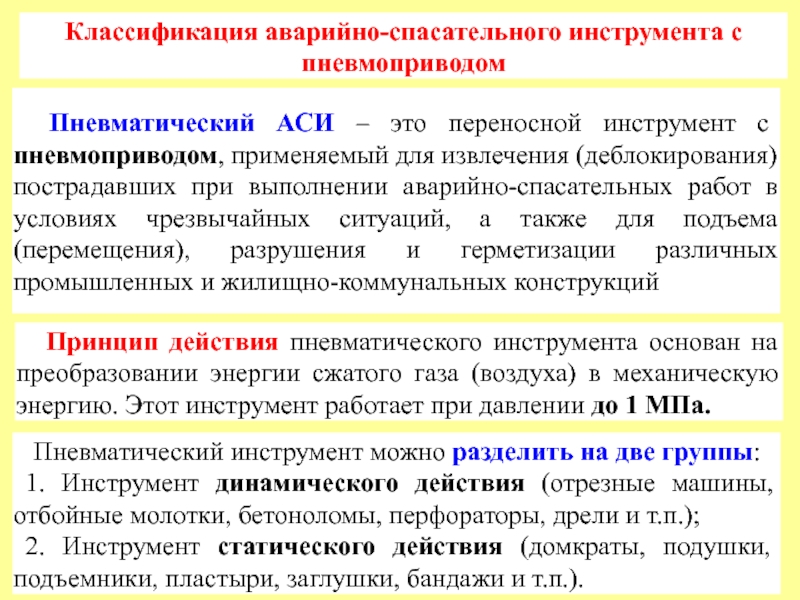

Слайд 5Классификация аварийно-спасательного инструмента с пневмоприводом
Пневматический АСИ – это переносной

инструмент с пневмоприводом, применяемый для извлечения (деблокирования) пострадавших при выполнении

аварийно-спасательных работ в условиях чрезвычайных ситуаций, а также для подъема (перемещения), разрушения и герметизации различных промышленных и жилищно-коммунальных конструкций

Принцип действия пневматического инструмента основан на преобразовании энергии сжатого газа (воздуха) в механическую энергию. Этот инструмент работает при давлении до 1 МПа.

Пневматический инструмент можно разделить на две группы:
1. Инструмент динамического действия (отрезные машины, отбойные молотки, бетоноломы, перфораторы, дрели и т.п.);
2. Инструмент статического действия (домкраты, подушки, подъемники, пластыри, заглушки, бандажи и т.п.).

Классификация аварийно-спасательного инструмента с пневмоприводом Пневматический АСИ – это переносной инструмент с пневмоприводом, применяемый для извлечения (деблокирования)

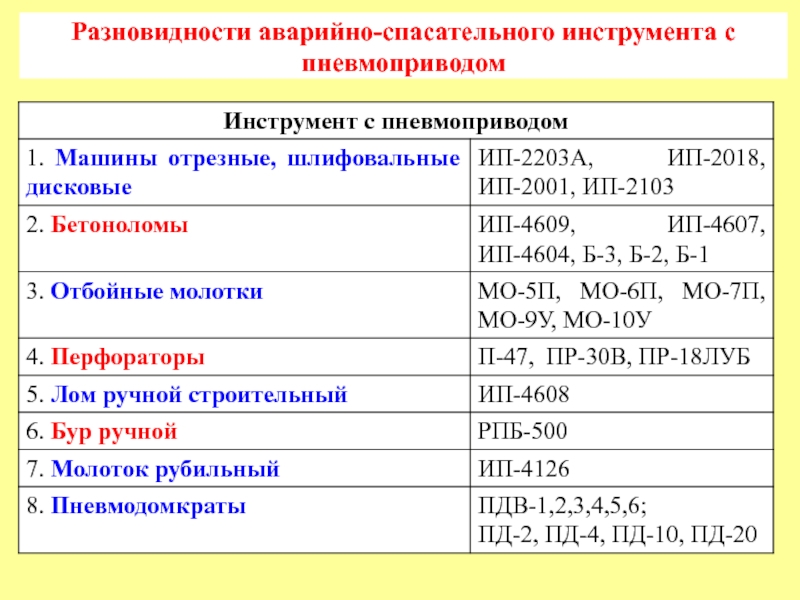

Слайд 6Разновидности аварийно-спасательного инструмента с пневмоприводом

Разновидности аварийно-спасательного инструмента с пневмоприводом

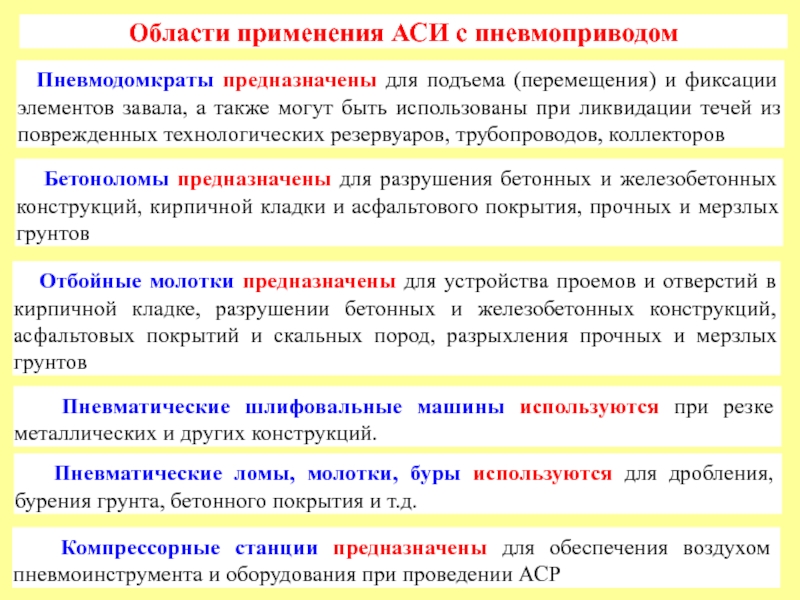

Слайд 7Области применения АСИ с пневмоприводом
Пневмодомкраты предназначены для подъема (перемещения)

и фиксации элементов завала, а также могут быть использованы при

ликвидации течей из поврежденных технологических резервуаров, трубопроводов, коллекторов

Бетоноломы предназначены для разрушения бетонных и железобетонных конструкций, кирпичной кладки и асфальтового покрытия, прочных и мерзлых грунтов

Отбойные молотки предназначены для устройства проемов и отверстий в кирпичной кладке, разрушении бетонных и железобетонных конструкций, асфальтовых покрытий и скальных пород, разрыхления прочных и мерзлых грунтов

Пневматические шлифовальные машины используются при резке металлических и других конструкций.

Пневматические ломы, молотки, буры используются для дробления, бурения грунта, бетонного покрытия и т.д.

Компрессорные станции предназначены для обеспечения воздухом пневмоинструмента и оборудования при проведении АСР

Области применения АСИ с пневмоприводом Пневмодомкраты предназначены для подъема (перемещения) и фиксации элементов завала, а также могут

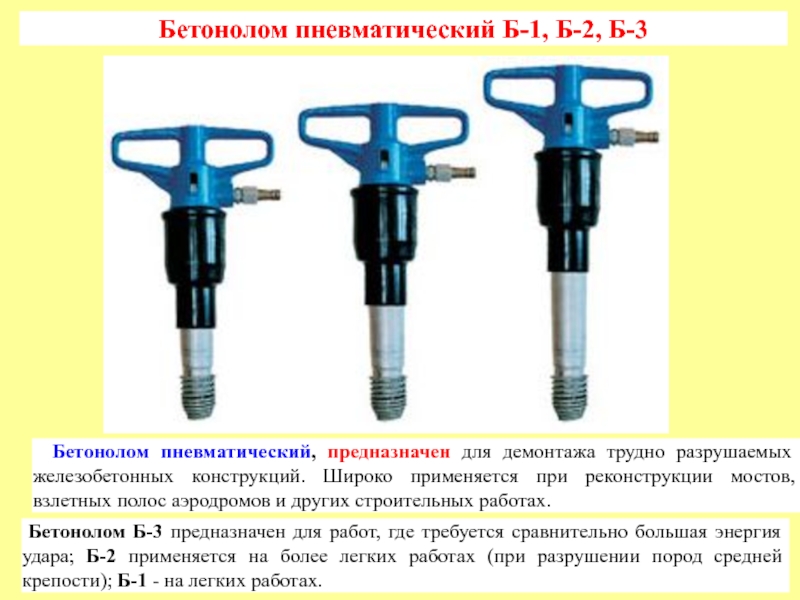

Слайд 8Бетонолом пневматический Б-1, Б-2, Б-3
Бетонолом пневматический, предназначен для демонтажа

трудно разрушаемых железобетонных конструкций. Широко применяется при реконструкции мостов, взлетных

полос аэродромов и других строительных работах.

Бетонолом Б-3 предназначен для работ, где требуется сравнительно большая энергия удара; Б-2 применяется на более легких работах (при разрушении пород средней крепости); Б-1 - на легких работах.

Бетонолом пневматический Б-1, Б-2, Б-3 Бетонолом пневматический, предназначен для демонтажа трудно разрушаемых железобетонных конструкций. Широко применяется при

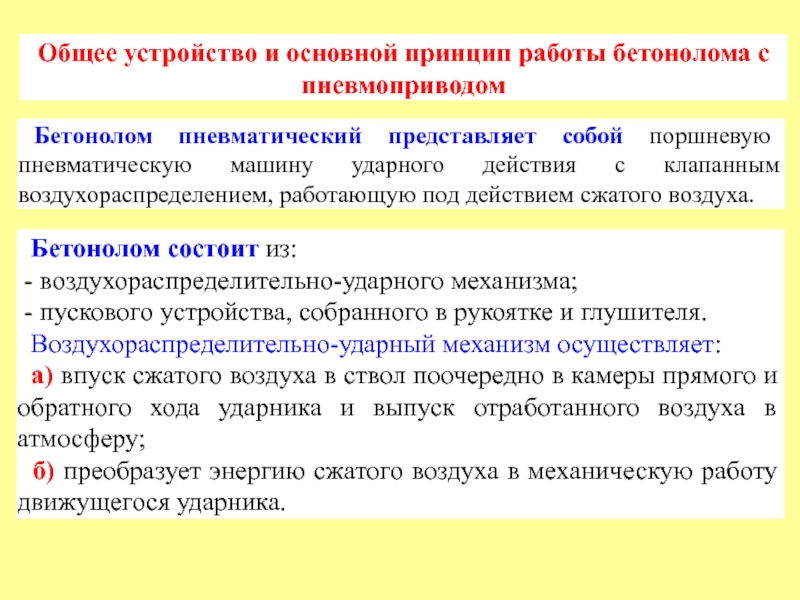

Слайд 9Общее устройство и основной принцип работы бетонолома с пневмоприводом
Бетонолом

состоит из:
- воздухораспределительно-ударного механизма;
- пускового устройства, собранного в

рукоятке и глушителя.
Воздухораспределительно-ударный механизм осуществляет:
а) впуск сжатого воздуха в ствол поочередно в камеры прямого и обратного хода ударника и выпуск отработанного воздуха в атмосферу;
б) преобразует энергию сжатого воздуха в механическую работу движущегося ударника.

Бетонолом пневматический представляет собой поршневую пневматическую машину ударного действия с клапанным воздухораспределением, работающую под действием сжатого воздуха.

Общее устройство и основной принцип работы бетонолома с пневмоприводом Бетонолом состоит из: - воздухораспределительно-ударного механизма; - пускового

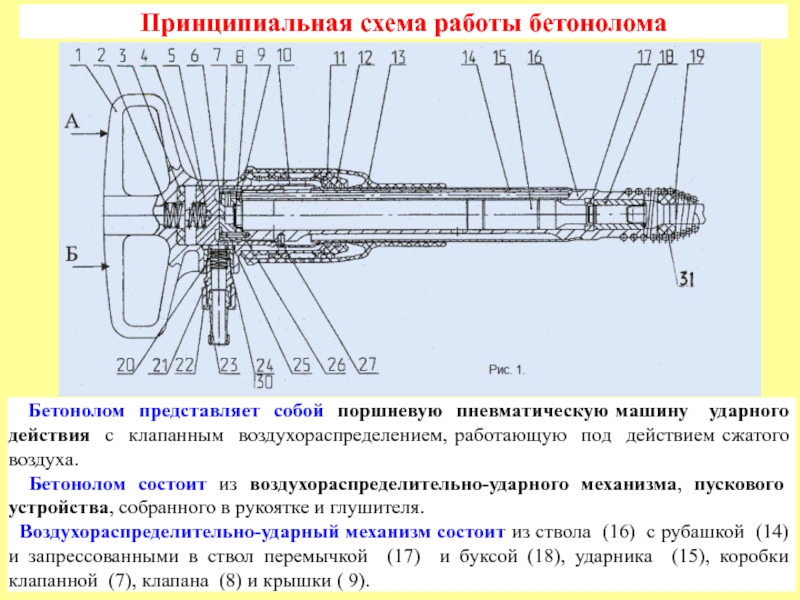

Слайд 10Принципиальная схема работы бетонолома
Бетонолом представляет собой поршневую пневматическую

машину ударного действия с клапанным воздухораспределением, работающую под действием

сжатого воздуха.
Бетонолом состоит из воздухораспределительно-ударного механизма, пускового устройства, собранного в рукоятке и глушителя.
Воздухораспределительно-ударный механизм состоит из ствола (16) с рубашкой (14) и запрессованными в ствол перемычкой (17) и буксой (18), ударника (15), коробки клапанной (7), клапана (8) и крышки ( 9).
Принципиальная схема работы бетонолома  Бетонолом представляет собой поршневую пневматическую машину  ударного действия с клапанным воздухораспределением,

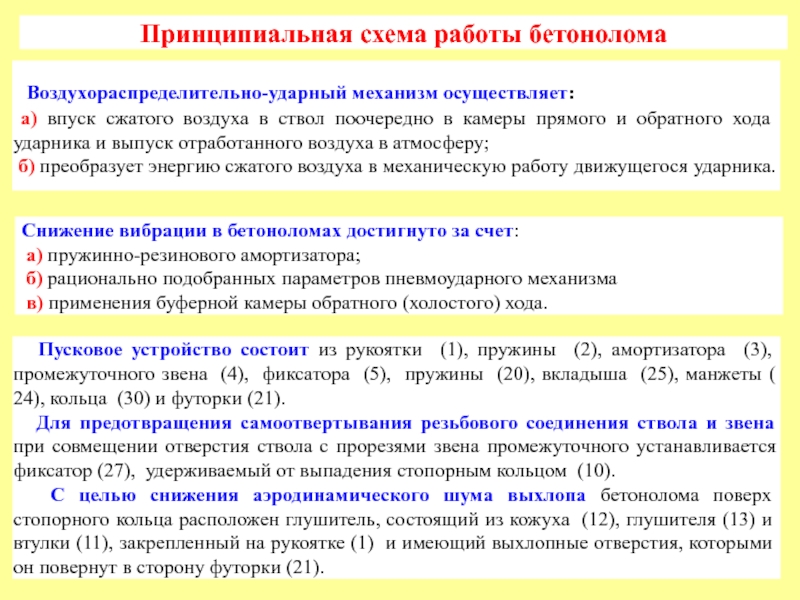

Слайд 11Принципиальная схема работы бетонолома
Воздухораспределительно-ударный механизм осуществляет:
а) впуск сжатого

воздуха в ствол поочередно в камеры прямого и обратного хода

ударника и выпуск отработанного воздуха в атмосферу;
б) преобразует энергию сжатого воздуха в механическую работу движущегося ударника.

Снижение вибрации в бетоноломах достигнуто за счет:
а) пружинно-резинового амортизатора;
б) рационально подобранных параметров пневмоударного механизма
в) применения буферной камеры обратного (холостого) хода.

Пусковое устройство состоит из рукоятки (1), пружины (2), амортизатора (3), промежуточного звена (4), фиксатора (5), пружины (20), вкладыша (25), манжеты ( 24), кольца (30) и футорки (21).
Для предотвращения самоотвертывания резьбового соединения ствола и звена при совмещении отверстия ствола с прорезями звена промежуточного устанавливается фиксатор (27), удерживаемый от выпадения стопорным кольцом (10).
С целью снижения аэродинамического шума выхлопа бетонолома поверх стопорного кольца расположен глушитель, состоящий из кожуха (12), глушителя (13) и втулки (11), закрепленный на рукоятке (1) и имеющий выхлопные отверстия, которыми он повернут в сторону футорки (21).

Принципиальная схема работы бетонолома Воздухораспределительно-ударный механизм осуществляет: а) впуск сжатого воздуха в ствол поочередно в камеры прямого

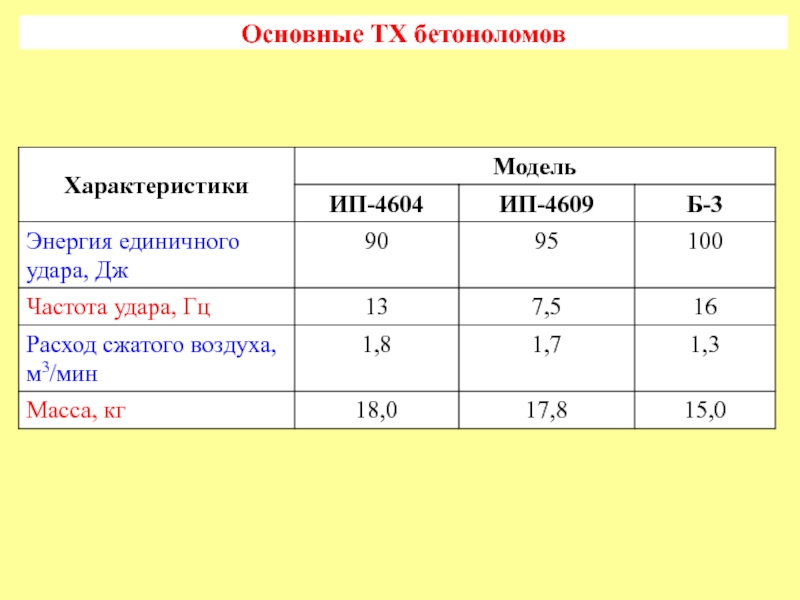

Слайд 12Основные ТХ бетоноломов

Основные ТХ бетоноломов

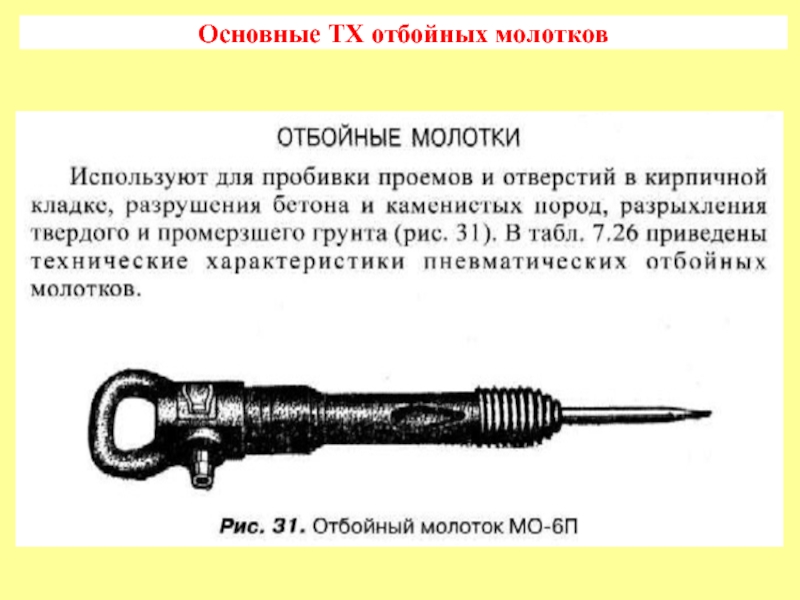

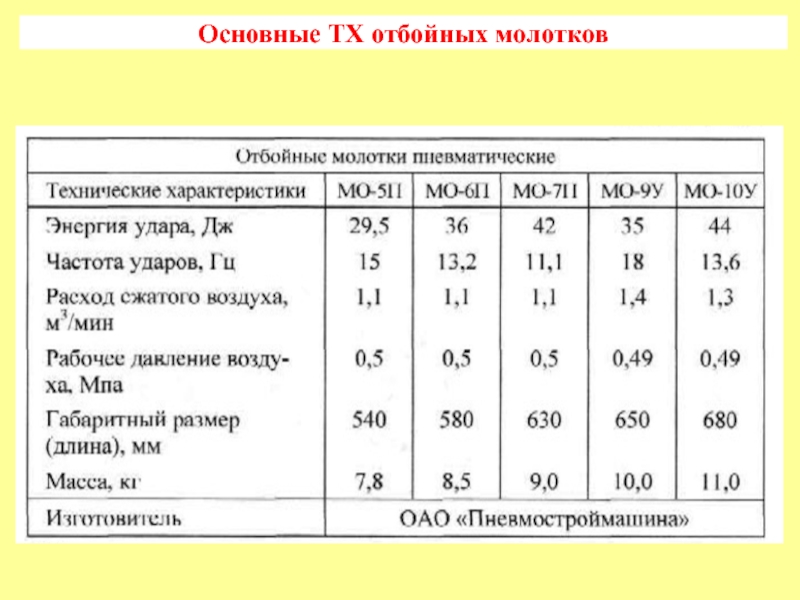

Слайд 13Основные ТХ отбойных молотков

Основные ТХ отбойных молотков

Слайд 14Основные ТХ отбойных молотков

Основные ТХ отбойных молотков

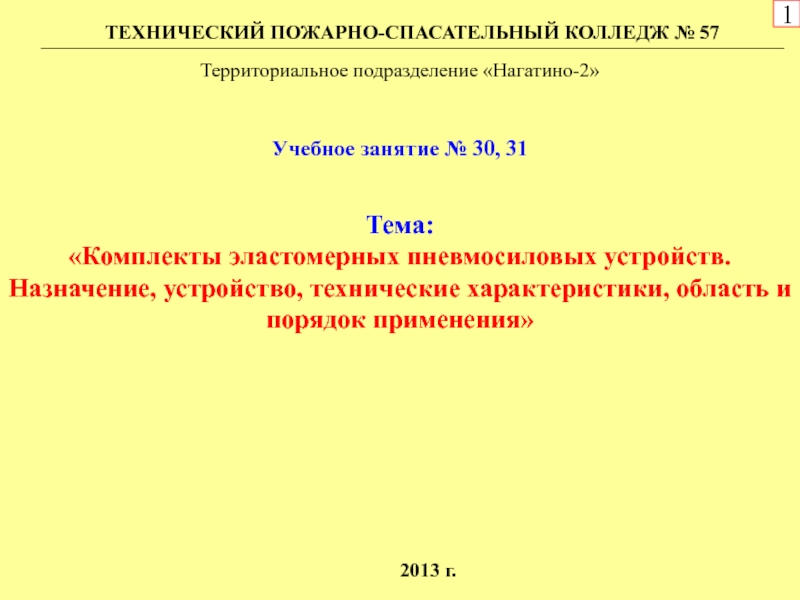

Слайд 15Тема:
«Комплекты эластомерных пневмосиловых устройств. Назначение, устройство, технические характеристики, область

и порядок применения»




Учебное занятие № 30, 31
2013 г.

ТЕХНИЧЕСКИЙ ПОЖАРНО-СПАСАТЕЛЬНЫЙ КОЛЛЕДЖ № 57

Территориальное подразделение «Нагатино-2»

1

Тема: «Комплекты эластомерных пневмосиловых устройств. Назначение, устройство, технические характеристики, область и порядок применения» Учебное занятие № 30,

Слайд 16

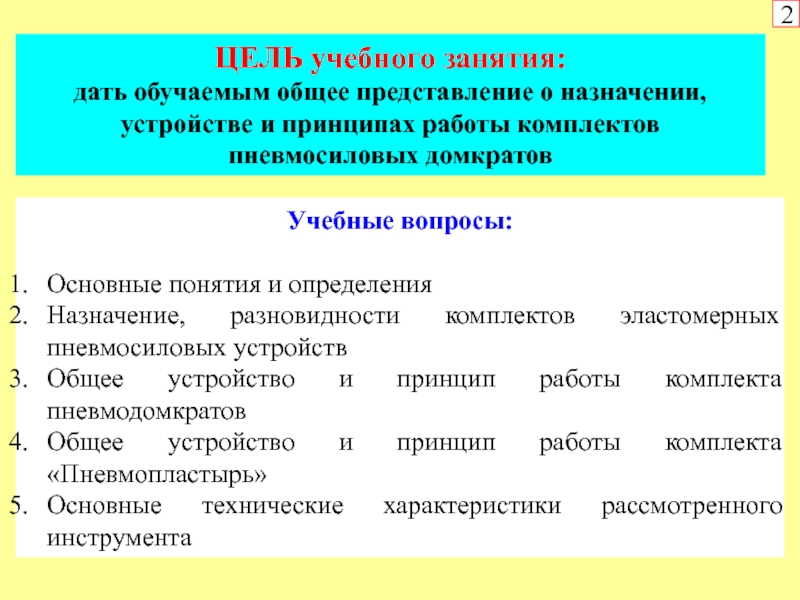

ЦЕЛЬ учебного занятия:
дать обучаемым общее представление о назначении, устройстве

и принципах работы комплектов пневмосиловых домкратов
Учебные вопросы:

Основные понятия и

определения
Назначение, разновидности комплектов эластомерных пневмосиловых устройств
Общее устройство и принцип работы комплекта пневмодомкратов
Общее устройство и принцип работы комплекта «Пневмопластырь»
Основные технические характеристики рассмотренного инструмента

2

ЦЕЛЬ учебного занятия:дать обучаемым общее представление о назначении, устройстве и принципах работы комплектов пневмосиловых домкратов Учебные

Слайд 17
Используемая литература:

1. Технические средства проведения и обеспечения аварийно-спасательных работ,

справочное пособие, изд. 2-е (перераб. и дополн.) – М.: «ВНИИПГОЧС

МЧС России», 2009, - 256 с. (гл. 7)
2. Одинцов Л.Г., Парамонов В.В. Техника и технические средства ведения поисково-спасательных и аварийно-спасательных работ: справочное пособие. – М.: изд-во НЦ ЭНАС, 2004. - 232 с. (с. 133-137)

3

Используемая литература:1. Технические средства проведения и обеспечения аварийно-спасательных работ, справочное пособие, изд. 2-е (перераб. и дополн.)

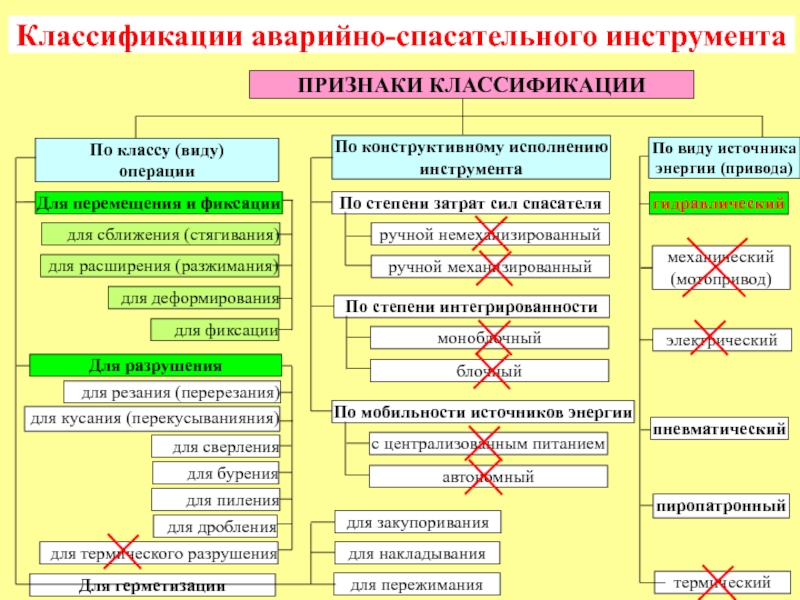

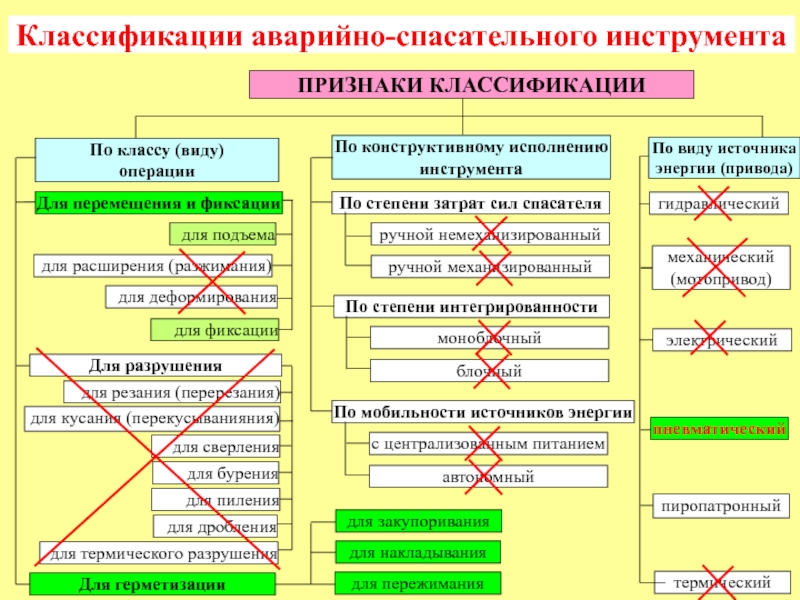

Слайд 18Классификации аварийно-спасательного инструмента
ПРИЗНАКИ КЛАССИФИКАЦИИ

Классификации аварийно-спасательного инструмента ПРИЗНАКИ КЛАССИФИКАЦИИ

Слайд 1910

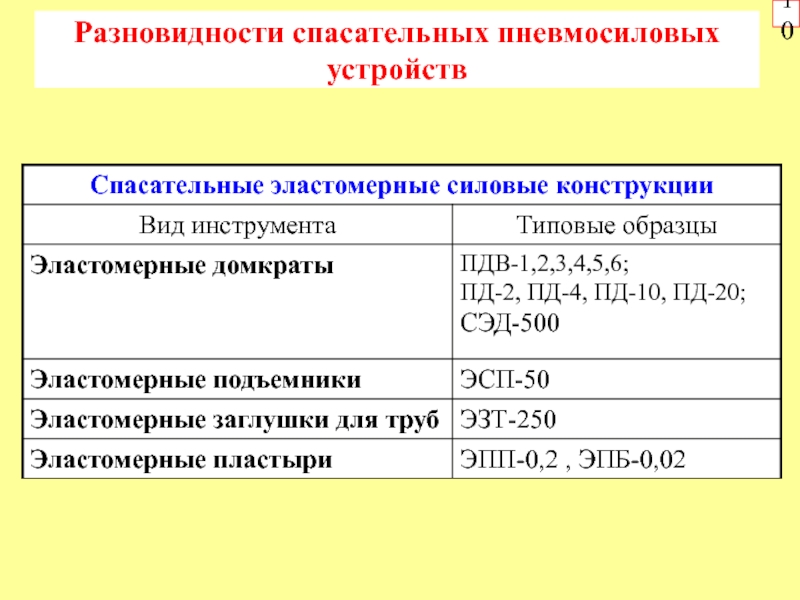

Разновидности спасательных пневмосиловых устройств

10Разновидности спасательных пневмосиловых устройств

Слайд 2010

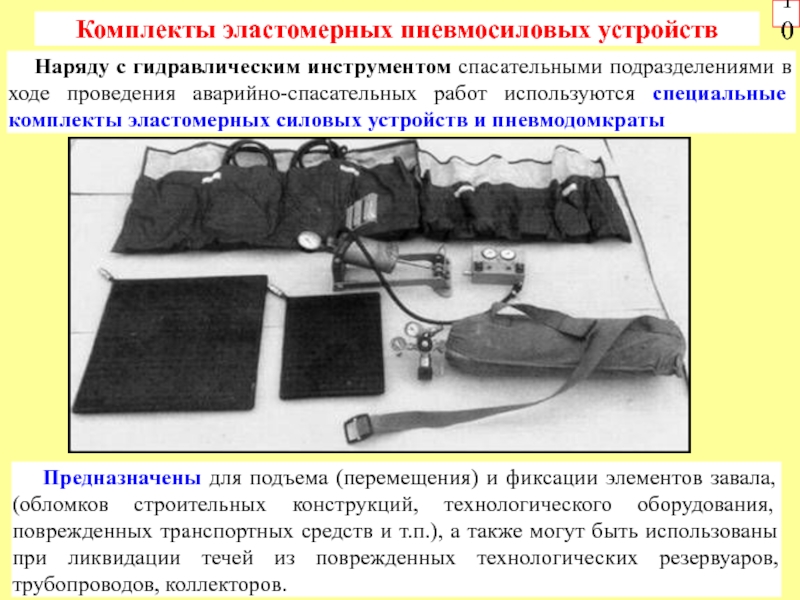

Комплекты эластомерных пневмосиловых устройств
Предназначены для подъема (перемещения) и

фиксации элементов завала, (обломков строительных конструкций, технологического оборудования, поврежденных транспортных

средств и т.п.), а также могут быть использованы при ликвидации течей из поврежденных технологических резервуаров, трубопроводов, коллекторов.

Наряду с гидравлическим инструментом спасательными подразделениями в ходе проведения аварийно-спасательных работ используются специальные комплекты эластомерных силовых устройств и пневмодомкраты

10Комплекты эластомерных пневмосиловых устройств  Предназначены для подъема (перемещения) и фиксации элементов завала, (обломков строительных конструкций, технологического

Слайд 2110

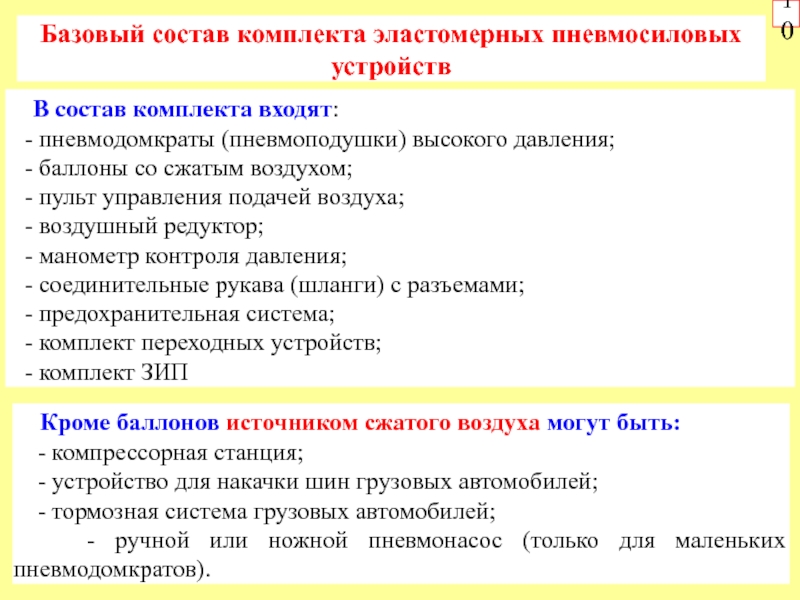

Базовый состав комплекта эластомерных пневмосиловых устройств
В состав комплекта

входят:
- пневмодомкраты (пневмоподушки) высокого давления;
- баллоны

со сжатым воздухом;
- пульт управления подачей воздуха;
- воздушный редуктор;
- манометр контроля давления;
- соединительные рукава (шланги) с разъемами;
- предохранительная система;
- комплект переходных устройств;
- комплект ЗИП

Кроме баллонов источником сжатого воздуха могут быть:
- компрессорная станция;
- устройство для накачки шин грузовых автомобилей;
- тормозная система грузовых автомобилей;
- ручной или ножной пневмонасос (только для маленьких пневмодомкратов).

10Базовый состав комплекта эластомерных пневмосиловых устройств  В состав комплекта входят:  - пневмодомкраты (пневмоподушки) высокого давления;

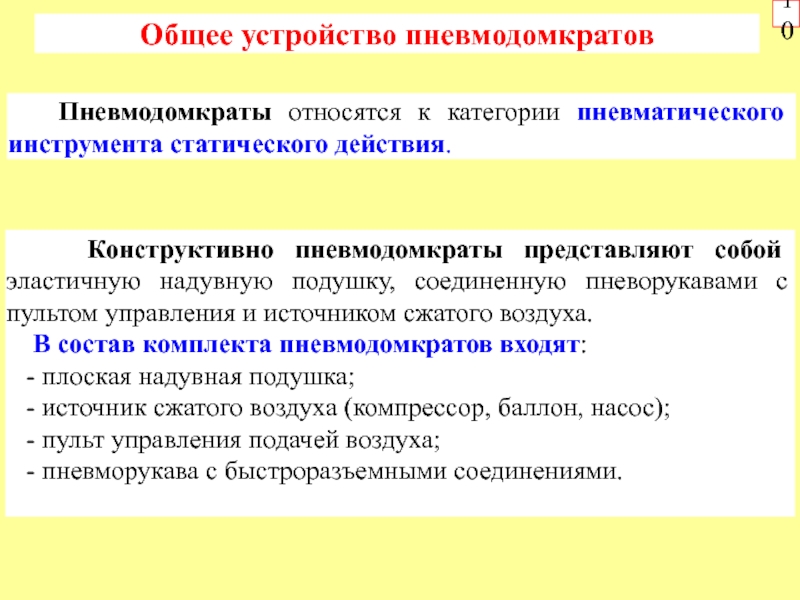

Слайд 2210
Общее устройство пневмодомкратов
Конструктивно пневмодомкраты представляют собой эластичную

надувную подушку, соединенную пневорукавами с пультом управления и источником сжатого

воздуха.
В состав комплекта пневмодомкратов входят:
- плоская надувная подушка;
- источник сжатого воздуха (компрессор, баллон, насос);
- пульт управления подачей воздуха;
- пневморукава с быстроразъемными соединениями.

Пневмодомкраты относятся к категории пневматического инструмента статического действия.

10Общее устройство пневмодомкратов   Конструктивно пневмодомкраты представляют собой эластичную надувную подушку, соединенную пневорукавами с пультом управления

Слайд 2310

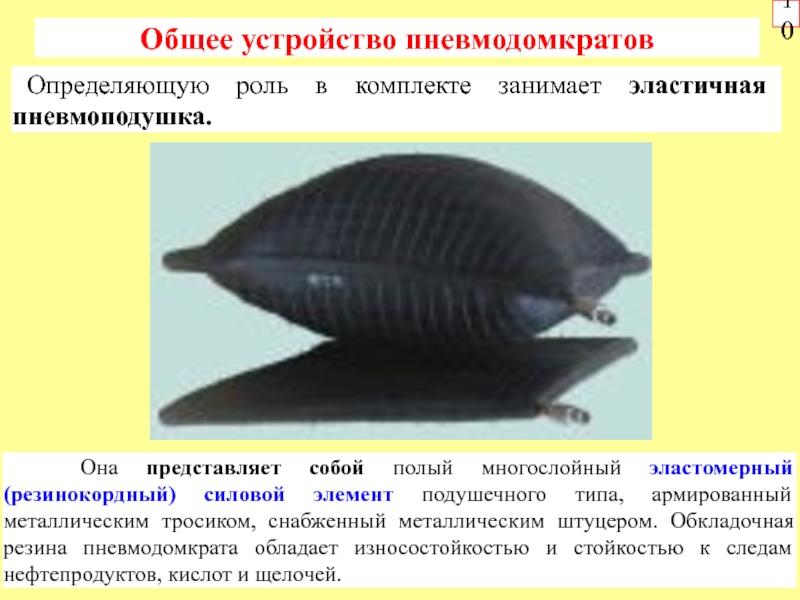

Общее устройство пневмодомкратов
Определяющую роль в комплекте занимает эластичная пневмоподушка.


Она представляет собой полый многослойный эластомерный (резинокордный) силовой

элемент подушечного типа, армированный металлическим тросиком, снабженный металлическим штуцером. Обкладочная резина пневмодомкрата обладает износостойкостью и стойкостью к следам нефтепродуктов, кислот и щелочей.
10Общее устройство пневмодомкратов Определяющую роль в комплекте занимает эластичная пневмоподушка.  Она представляет собой полый многослойный эластомерный

Слайд 2410

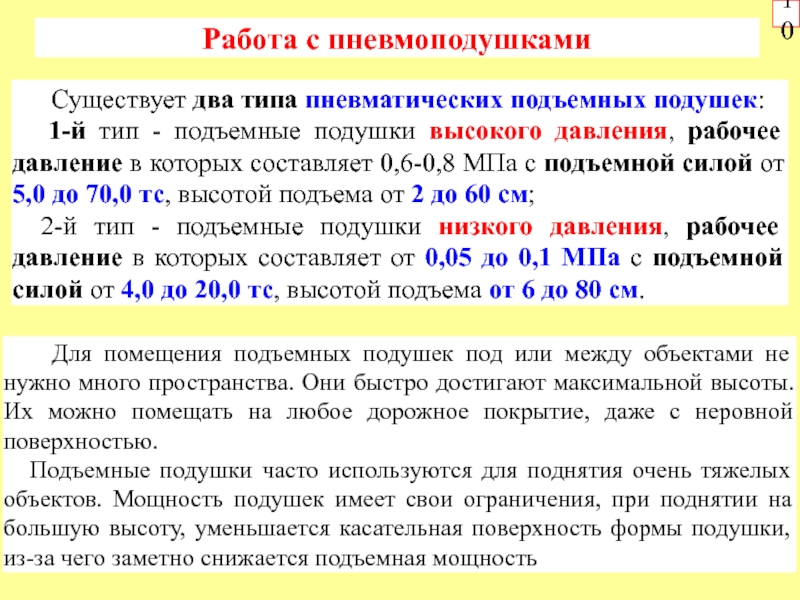

Работа с пневмоподушками
Существует два типа пневматических

подъемных подушек:
1-й тип - подъемные подушки высокого давления,

рабочее давление в которых составляет 0,6-0,8 МПа с подъемной силой от 5,0 до 70,0 тс, высотой подъема от 2 до 60 см;
2-й тип - подъемные подушки низкого давления, рабочее давление в которых составляет от 0,05 до 0,1 МПа с подъемной силой от 4,0 до 20,0 тс, высотой подъема от 6 до 80 см.

Для помещения подъемных подушек под или между объектами не нужно много пространства. Они быстро достигают максимальной высоты. Их можно помещать на любое дорожное покрытие, даже с неровной поверхностью.
Подъемные подушки часто используются для поднятия очень тяжелых объектов. Мощность подушек имеет свои ограничения, при поднятии на большую высоту, уменьшается касательная поверхность формы подушки, из-за чего заметно снижается подъемная мощность

10Работа с пневмоподушками    Существует два типа пневматических подъемных подушек:  1-й тип - подъемные

Слайд 2510

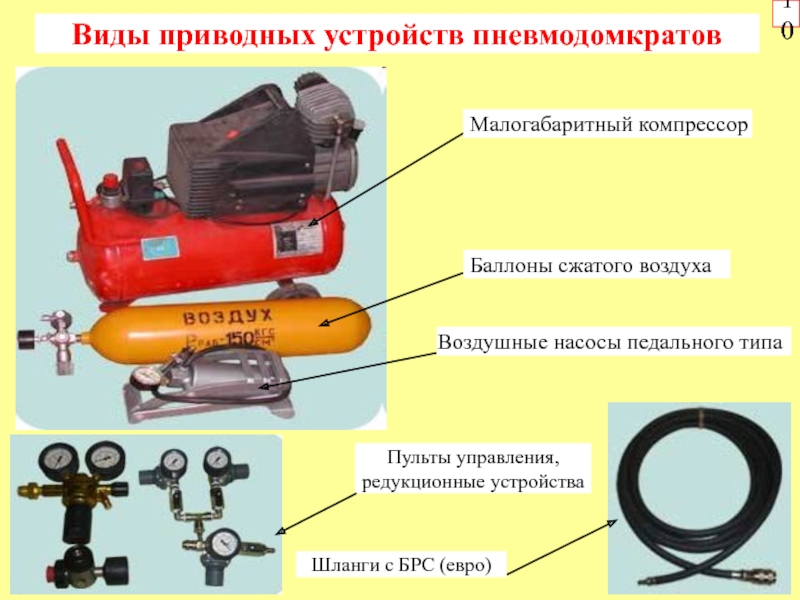

Виды приводных устройств пневмодомкратов

10Виды приводных устройств пневмодомкратов

Слайд 2610

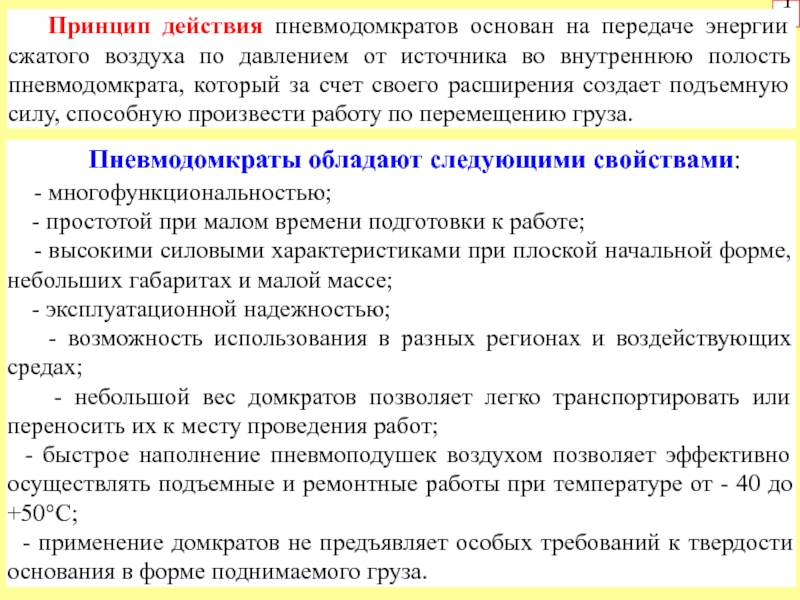

Пневмодомкраты обладают следующими свойствами:
- многофункциональностью;

- простотой при малом времени подготовки к работе;

- высокими силовыми характеристиками при плоской начальной форме, небольших габаритах и малой массе;
- эксплуатационной надежностью;
- возможность использования в разных регионах и воздействующих средах;
- небольшой вес домкратов позволяет легко транспортировать или переносить их к месту проведения работ;
- быстрое наполнение пневмоподушек воздухом позволяет эффективно осуществлять подъемные и ремонтные работы при температуре от - 40 до +50°С;
- применение домкратов не предъявляет особых требований к твердости основания в форме поднимаемого груза.

Принцип действия пневмодомкратов основан на передаче энергии сжатого воздуха по давлением от источника во внутреннюю полость пневмодомкрата, который за счет своего расширения создает подъемную силу, способную произвести работу по перемещению груза.

10   Пневмодомкраты обладают следующими свойствами:  - многофункциональностью;  - простотой при малом времени подготовки

Слайд 2710
Главный недостаток пневматических домкратов - их высокая

стоимость.
На нее влияют:
- относительная

сложность конструкции, связанная в основном с герметизацией соединений;
- дорогостоящая технология изготовления герметичных оболочек;
- небольшие промышленные партии выпуска.
Также следует отметить, что пневмодомкрат нельзя использовать при заглохшем двигателе и он небезопасен при сдувании, грузоподъемность данного приспособления определяется рабочим давлением в пневмоприводе.

Слабые стороны пневматических домкратов

10   Главный недостаток пневматических домкратов - их высокая стоимость.  На нее влияют:  -

Слайд 2810

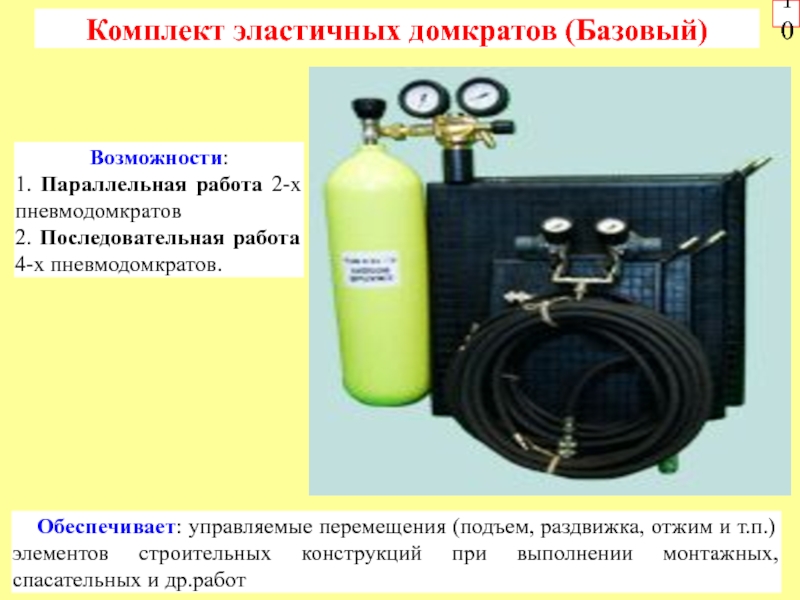

Комплект эластичных домкратов (Базовый)
Обеспечивает: управляемые перемещения (подъем, раздвижка,

отжим и т.п.) элементов строительных конструкций при выполнении монтажных, спасательных

и др.работ

Возможности:

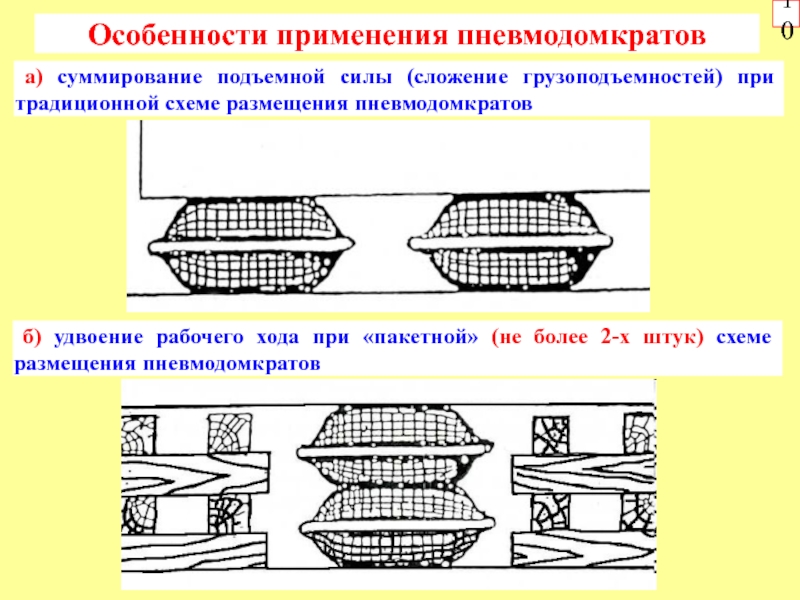

1. Параллельная работа 2-х пневмодомкратов
2. Последовательная работа 4-х пневмодомкратов.

10Комплект эластичных домкратов (Базовый)  Обеспечивает: управляемые перемещения (подъем, раздвижка, отжим и т.п.) элементов строительных конструкций при

Слайд 2910

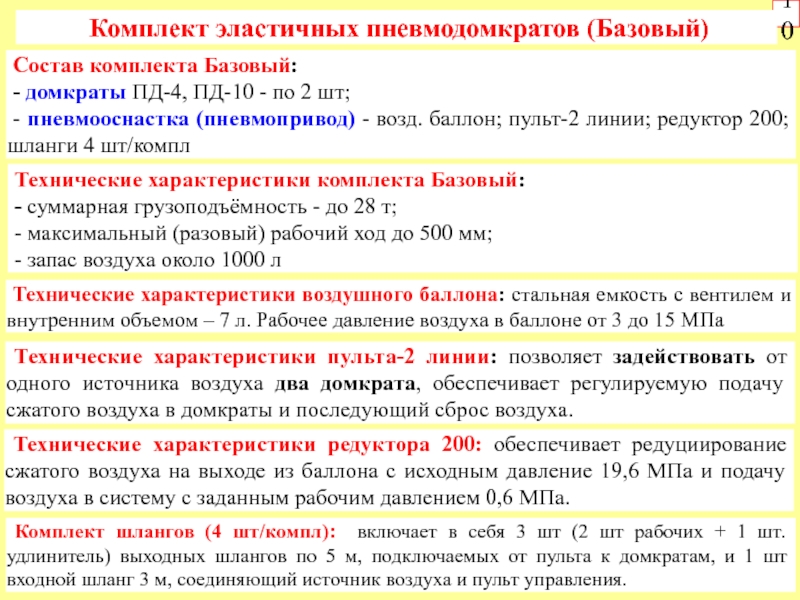

Состав комплекта Базовый:
- домкраты ПД-4, ПД-10 -

по 2 шт;
- пневмооснастка (пневмопривод) - возд. баллон;

пульт-2 линии; редуктор 200; шланги 4 шт/компл

Комплект эластичных пневмодомкратов (Базовый)

Технические характеристики комплекта Базовый:
- суммарная грузоподъёмность - до 28 т;
- максимальный (разовый) рабочий ход до 500 мм;
- запас воздуха около 1000 л

Технические характеристики воздушного баллона: стальная емкость с вентилем и внутренним объемом – 7 л. Рабочее давление воздуха в баллоне от 3 до 15 МПа

Технические характеристики пульта-2 линии: позволяет задействовать от одного источника воздуха два домкрата, обеспечивает регулируемую подачу сжатого воздуха в домкраты и последующий сброс воздуха.

Технические характеристики редуктора 200: обеспечивает редуциирование сжатого воздуха на выходе из баллона с исходным давление 19,6 МПа и подачу воздуха в систему с заданным рабочим давлением 0,6 МПа.

Комплект шлангов (4 шт/компл): включает в себя 3 шт (2 шт рабочих + 1 шт. удлинитель) выходных шлангов по 5 м, подключаемых от пульта к домкратам, и 1 шт входной шланг 3 м, соединяющий источник воздуха и пульт управления.

10 Состав комплекта Базовый: - домкраты ПД-4, ПД-10 - по 2 шт; - пневмооснастка (пневмопривод) - возд.

Слайд 3010

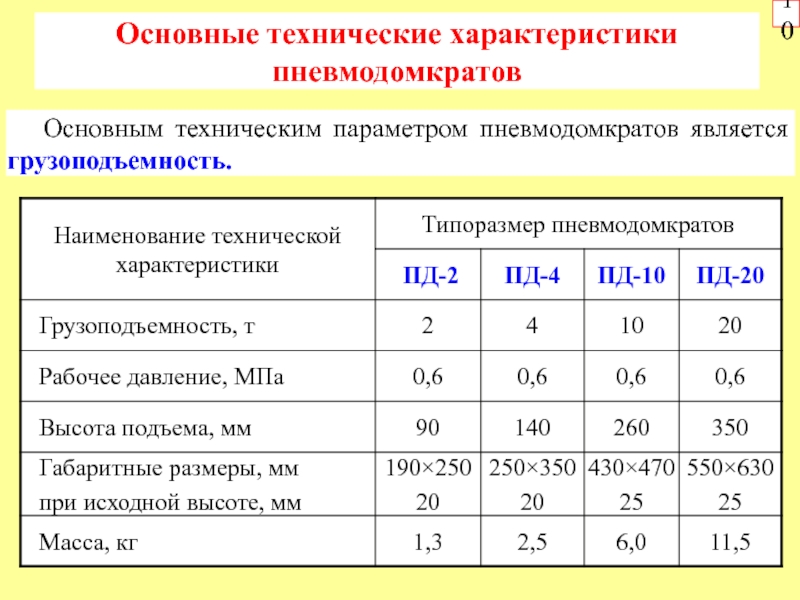

Основные технические характеристики пневмодомкратов
Основным техническим параметром пневмодомкратов является

грузоподъемность.

10Основные технические характеристики пневмодомкратов  Основным техническим параметром пневмодомкратов является грузоподъемность.

Слайд 3110
Особенности применения пневмодомкратов
а) суммирование подъемной силы (сложение грузоподъемностей) при

традиционной схеме размещения пневмодомкратов
б) удвоение рабочего хода при «пакетной»

(не более 2-х штук) схеме размещения пневмодомкратов
10Особенности применения пневмодомкратов а) суммирование подъемной силы (сложение грузоподъемностей) при традиционной схеме размещения пневмодомкратов б) удвоение рабочего

Слайд 3210

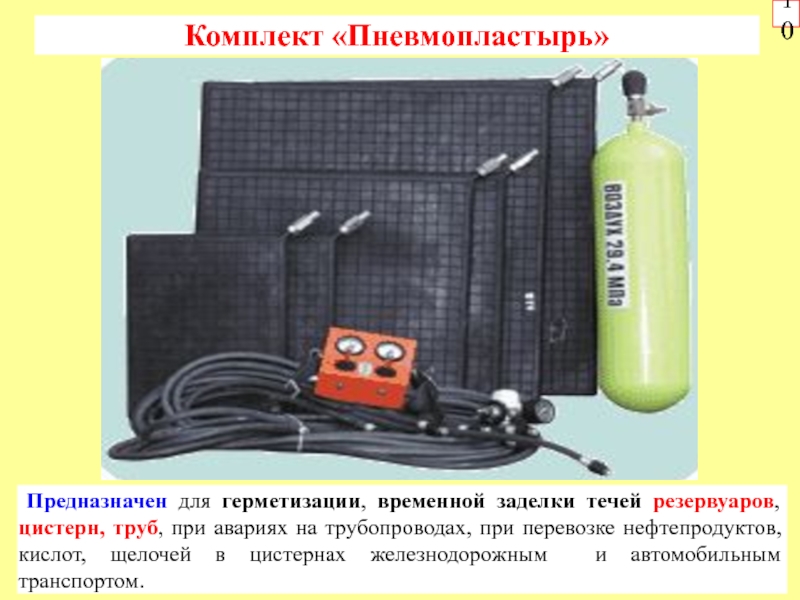

Комплект «Пневмопластырь»
Предназначен для герметизации, временной заделки течей резервуаров, цистерн,

труб, при авариях на трубопроводах, при перевозке нефтепродуктов, кислот, щелочей

в цистернах железнодорожным и автомобильным транспортом.
10Комплект «Пневмопластырь» Предназначен для герметизации, временной заделки течей резервуаров, цистерн, труб, при авариях на трубопроводах, при перевозке

Слайд 3310

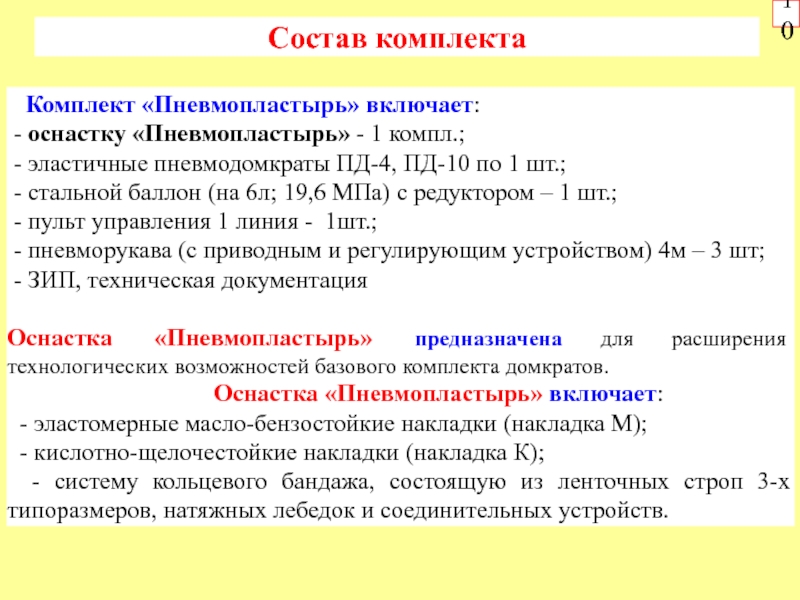

Состав комплекта
Комплект «Пневмопластырь» включает:
- оснастку

«Пневмопластырь» - 1 компл.;
- эластичные пневмодомкраты ПД-4, ПД-10 по

1 шт.;
- стальной баллон (на 6л; 19,6 МПа) с редуктором – 1 шт.;
- пульт управления 1 линия - 1шт.;
- пневморукава (с приводным и регулирующим устройством) 4м – 3 шт;
- ЗИП, техническая документация

Оснастка «Пневмопластырь» предназначена для расширения технологических возможностей базового комплекта домкратов.
Оснастка «Пневмопластырь» включает:
- эластомерные масло-бензостойкие накладки (накладка М);
- кислотно-щелочестойкие накладки (накладка К);
- систему кольцевого бандажа, состоящую из ленточных строп 3-х типоразмеров, натяжных лебедок и соединительных устройств.
10Состав комплекта  Комплект «Пневмопластырь» включает: - оснастку «Пневмопластырь» - 1 компл.; - эластичные пневмодомкраты ПД-4, ПД-10

Слайд 3410

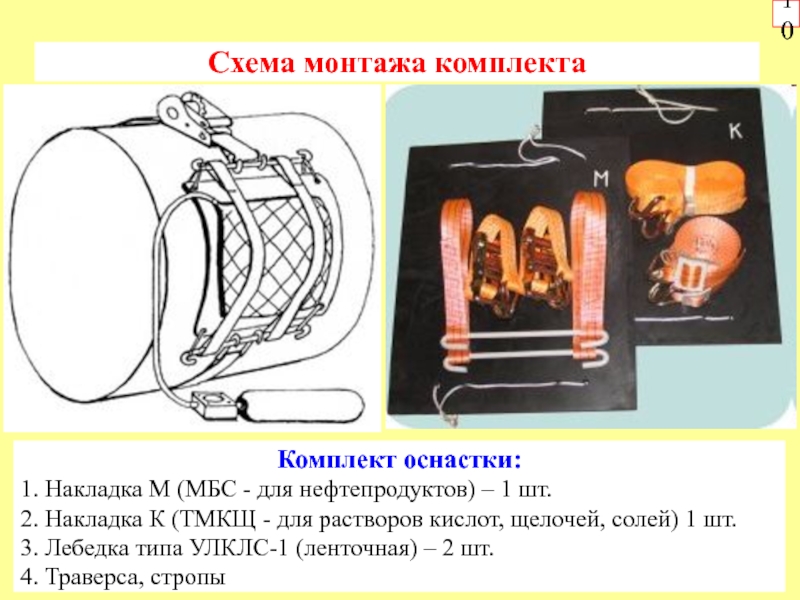

Схема монтажа комплекта
Комплект оснастки:
1. Накладка М (МБС - для

нефтепродуктов) – 1 шт.
2. Накладка К (ТМКЩ - для

растворов кислот, щелочей, солей) 1 шт.
3. Лебедка типа УЛКЛС-1 (ленточная) – 2 шт.
4. Траверса, стропы
10Схема монтажа комплектаКомплект оснастки: 1. Накладка М (МБС - для нефтепродуктов) – 1 шт. 2. Накладка К

Слайд 3510
Домкрат надувной автомобильный
ТХ домкрата надувного с шипами

- грузоподъемность – 3 т; - вес

- 2,1 кг; стоимость – 3499 руб.;
- габариты в надутом состоянии Д×Ш×В, 480×480×660 мм

Надувной домкрат представляет собой воздухонепроницаемую оболочку (подушку), которую для подъема автомобиля наполняют через шланг отработавшими газами из выхлопной трубы.
Надувной домкрат работает на любом типе дорожного покрытия, даже на снегу или в грязи, и имеет грузоподъемность до 4 т, при этом подъем автомобиля занимает менее одной минуты. Оставлять под нагрузкой надувной домкрат можно не более чем на 5-10 минут, например для замены колеса.

10Домкрат надувной автомобильный ТХ домкрата надувного с шипами   - грузоподъемность – 3 т;

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
