Теоретическая механика Статика

Содержание

5.1 Трение

Слайды и текст этой презентации

Слайд 1Теоретическая механика Статика

Лекция № 5

Теоретическая механика СтатикаЛекция № 5

Слайд 25.1 Трение

5.1 Трение

Слайд 3Силы трения
С явлением трения мы знакомы с детства. В разных

случаях мы говорим: «В походе не натрите ноги»; в школе

— «Сотрите с доски записи».
Первые исследования трения были проведе-ны итальянским ученым Леонардо да Винчи более 400 лет тому назад, но результаты его работы не были опубликованы.
Законы трения открыли французские ученые Гильом Амонтон (1699 г.) и Шарль Огюстен Кулон (1785 г.).
Силы трения С явлением трения мы знакомы с детства. В разных случаях мы говорим: «В походе не

Слайд 4Гийом Амонтон
Guillaume Amontons
День рождения: 31.08.1663 Место рождения: Париж, Дата смерти: 11.10.1705 Место

смерти: Париж, Гражданство:
Французский физик и механик, член Французской академии

наук (French Academy of Sciences), первооткрыватель концепции абсолютного нуля (-273 °C); один из основателей трибологии, давший свое имя одному из физических явлений в области трения и изобретатель барометра.
Гийом АмонтонGuillaume AmontonsДень рождения: 31.08.1663 Место рождения: Париж,  Дата смерти: 11.10.1705 Место смерти: Париж,  Гражданство:

Слайд 5Шарль Огюстен Кулон
(1736-1806) — выдающийся французский инженер и физик, один

из основателей электростатики. Исследовал деформацию кручения нитей, установил ее законы.

Изобрел (1784) крутильные весы и открыл (1785) закон, названные его именем. Установил законы сухого трения. Экспериментальные исследования Кулона имели основополагающее значение для формирования учения об электричестве и магнетизме. Член Парижской академии наук.
Шарль Огюстен Кулон(1736-1806) — выдающийся французский инженер и физик, один из основателей электростатики. Исследовал деформацию кручения нитей,

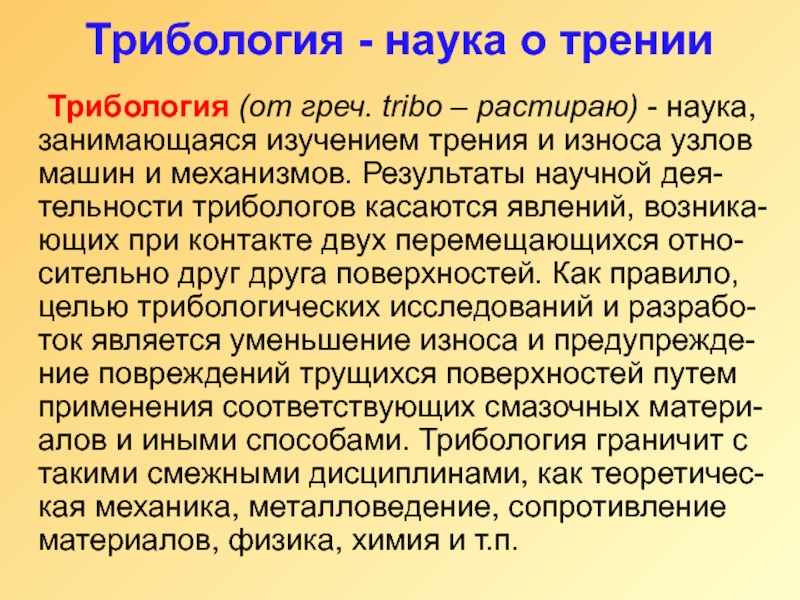

Слайд 6Трибология - наука о трении
Трибология (от греч. tribo – растираю)

- наука, занимающаяся изучением трения и износа узлов машин и

механизмов. Результаты научной дея-тельности трибологов касаются явлений, возника-ющих при контакте двух перемещающихся отно-сительно друг друга поверхностей. Как правило, целью трибологических исследований и разрабо-ток является уменьшение износа и предупрежде-ние повреждений трущихся поверхностей путем применения соответствующих смазочных матери-алов и иными способами. Трибология граничит с такими смежными дисциплинами, как теоретичес-кая механика, металловедение, сопротивление материалов, физика, химия и т.п.
Трибология - наука о трении	Трибология (от греч. tribo – растираю) - наука, занимающаяся изучением трения и износа

Слайд 75.1.1 Трение скольжения
При стремлении сдвинуть одно тело по поверхности другого,

в плоскости соприкосновения тел возникает сила сопротивления их относительному движению,

называемая силой трения скольжения.
В теоретической механике рассматривается только сухое трение, когда между трущимися поверхностями отсутствует смазка.
Различают силу трения скольжения при покое и при движении.
5.1.1 Трение скольжения 		При стремлении сдвинуть одно тело по поверхности другого, в плоскости соприкосновения тел возникает сила

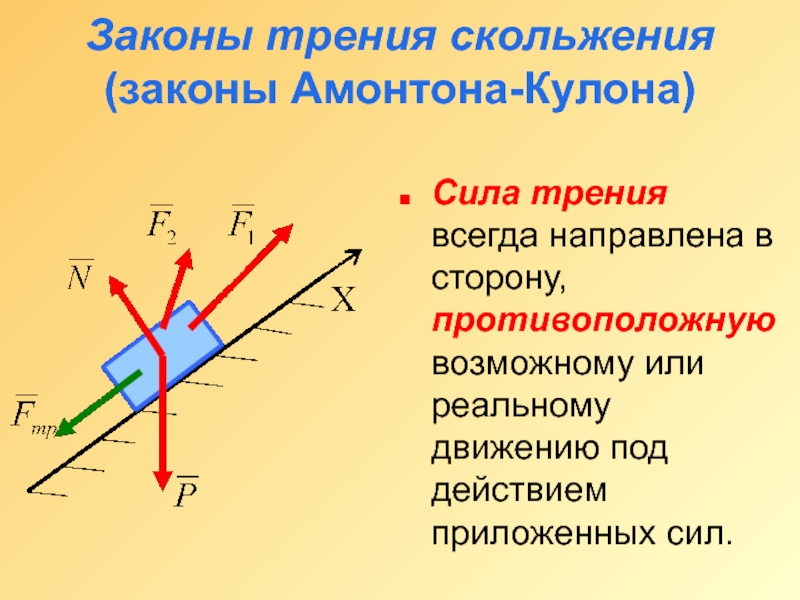

Слайд 8Законы трения скольжения (законы Амонтона-Кулона)
Сила трения всегда направлена в сторону,

противоположную возможному или реальному движению под действием приложенных сил.

Законы трения скольжения (законы Амонтона-Кулона)Сила трения всегда направлена в сторону, противоположную возможному или реальному движению под действием

Слайд 9Сила трения при покое
При покое сила трения зависит от приложенных

к телу сил, ее модуль заключен между нулем и предельным

(max) значением, достигаемом в момент выхода из состояния покоя (в начале движения).
Сила трения при покоеПри покое сила трения зависит от приложенных к телу сил, ее модуль заключен между

Слайд 10Сила трения при движении
При движении предельная сила трения

равна произведению коэффициента трения скольжения f на силу нормального

давления N.
Сила трения при движенииПри движении предельная сила трения    равна произведению коэффициента трения скольжения f

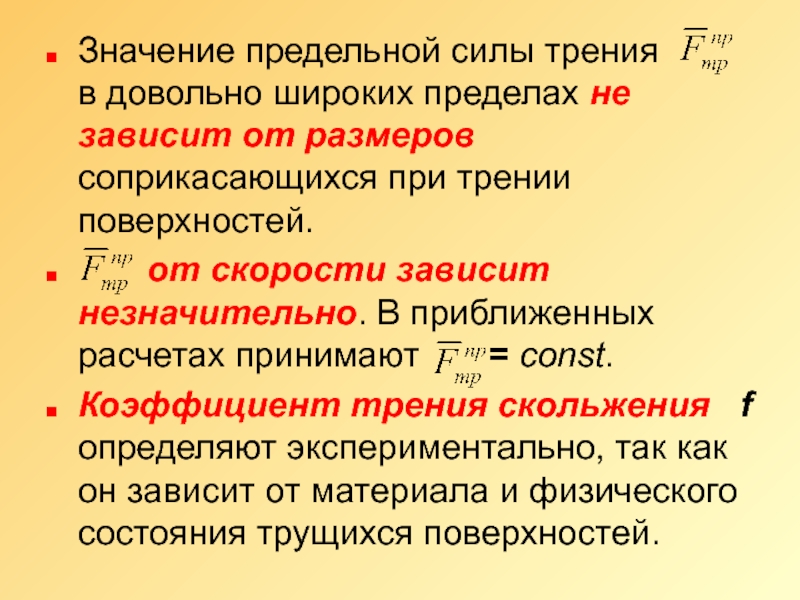

Слайд 11Значение предельной силы трения в довольно

широких пределах не зависит от размеров соприкасающихся при трении поверхностей.

от скорости зависит незначительно. В приближенных расчетах принимают = const.
Коэффициент трения скольжения f определяют экспериментально, так как он зависит от материала и физического состояния трущихся поверхностей.
Значение предельной силы трения     в довольно широких пределах не зависит от размеров соприкасающихся

Слайд 12Угол трения
.






При движении:
Угол 0 называют углом трения

Угол трения. При движении:Угол 0 называют углом трения

Слайд 13Явление самоторможения (заклинивания)
=
(по закону равенства

действия и противодействии, аксиома 5, §1)
(сдвигающая сила) при
всегда

будет меньше предельной
силы трения


Явление самоторможения (заклинивания)     =(по закону равенства действия и противодействии, аксиома 5, §1) (сдвигающая

Слайд 145.1.2 Трение качения
При качение жесткого колеса (катка) по мало деформируемой

поверхности возникает сила трения качения. В зависимости от сил двигающих

колеса различают: ведущие, ведомые и ведомо-ведущие колеса.
5.1.2 Трение качения	При качение жесткого колеса (катка) по мало деформируемой поверхности возникает сила трения качения. В зависимости

Слайд 15Ведомое колесо
Движущая сила
Сила трения

образует с силой
движущую пару с

моментом

смещается вперед на расстояние k см – это коэффициент трения качения

Пара сопротивления движению

k/r‹‹f

Ведомое колесо	Движущая сила     	Сила трения    образует с силой

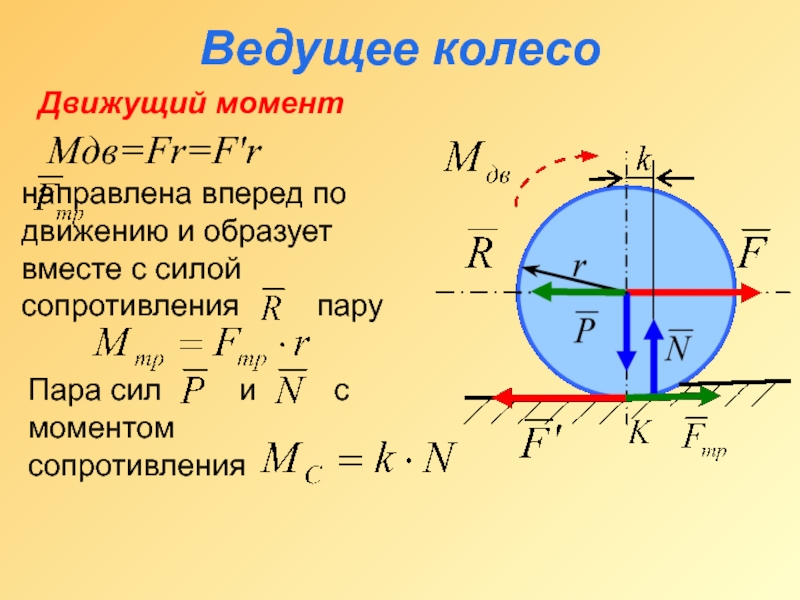

Слайд 16Ведущее колесо
Движущий момент
Мдв=Fּr=F′ּr

направлена вперед по движению и образует вместе с

силой сопротивления пару

Пара сил и с моментом сопротивления

Ведущее колесо  Движущий момент  Мдв=Fּr=F′ּr     	направлена вперед по движению и образует

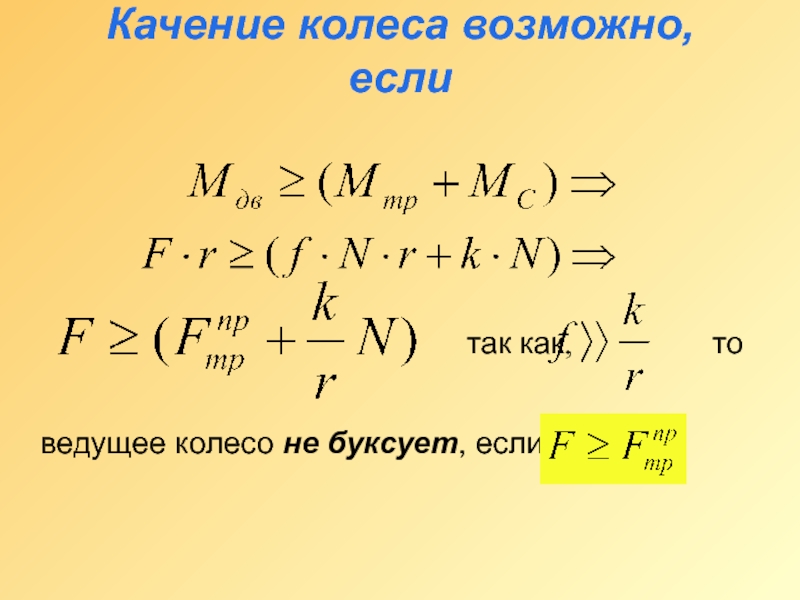

Слайд 17Качение колеса возможно, если

ведущее колесо не буксует, если


так как,

то
Качение колеса возможно, если  ведущее колесо не буксует, если так как,

Слайд 18Законы трения качения:
Сила трения качения равна

Момент сил сопротивления

препятствующий качению

жесткого колеса в широких пределах не зависит от радиуса колеса.
Коэффициент трения качения k зависит от материала катка, плоскости соприкосновения, физического состояния поверхности.
В первом приближении считают, что k зависит от угловой скорости колеса (катка) и скорости его скольжения по плоскости.
Законы трения качения справедливы для не очень больших нормальных давлений и не слишком легко деформируемых материалов катка и поверхности.
Законы трения качения:Сила трения качения равнаМомент сил сопротивления

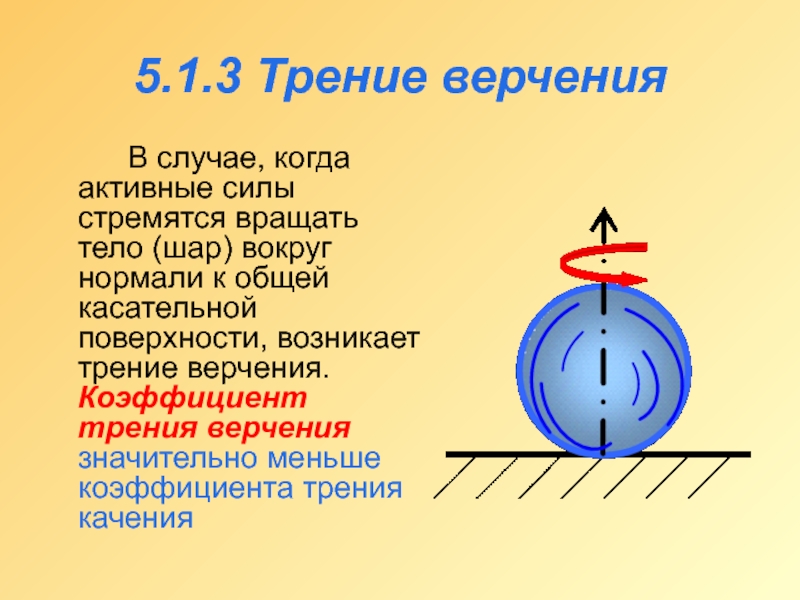

Слайд 195.1.3 Трение верчения
В случае, когда активные силы стремятся вращать тело

(шар) вокруг нормали к общей касательной поверхности, возникает трение верчения.

Коэффициент трения верчения значительно меньше коэффициента трения качения
5.1.3 Трение верчения		В случае, когда активные силы стремятся вращать тело (шар) вокруг нормали к общей касательной поверхности,

Слайд 215.2 Центр тяжести твердого тела
Центр (точка С) системы параллельных сил

тяжести всех

точек тела называется центром тяжести твердого тела, а сумма сил тяжести всех его точек называется силой тяжести, действующей на него
.

Координаты центра тяжести твердого тела:

5.2 Центр тяжести твердого тела		Центр (точка С) системы параллельных сил тяжести

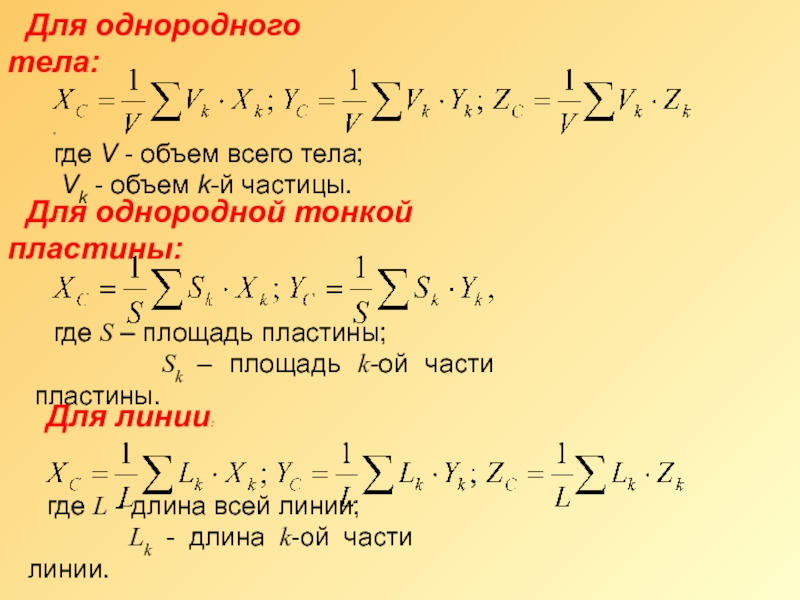

Слайд 22Для однородного тела:
,
где V - объем всего тела;
Vk -

объем k-й частицы.
Для однородной тонкой пластины:
где S – площадь пластины;

Sk – площадь k-ой части пластины.

Для линии:

где L - длина всей линии;
Lk - длина k-ой части линии.

Для однородного тела:,где V - объем всего тела; Vk - объем k-й частицы.Для однородной тонкой пластины:где S

Слайд 23Способы определения координат центров тяжести тел:
Теоретические: симметрия; разбиение; дополнение; интегрирование.


Экспериментальные: метод подвешивания; метод взвешивания.

Способы определения координат центров тяжести тел:Теоретические: симметрия; разбиение; дополнение; интегрирование. Экспериментальные: метод подвешивания; метод взвешивания.

Слайд 24 1. Метод разбиения – сложная фигура разбивается на совокупность простых

фигур, для которых известны положения центра тяжести или легко определяются:


1. Метод разбиения – сложная фигура разбивается на совокупность простых фигур, для которых известны положения центра тяжести

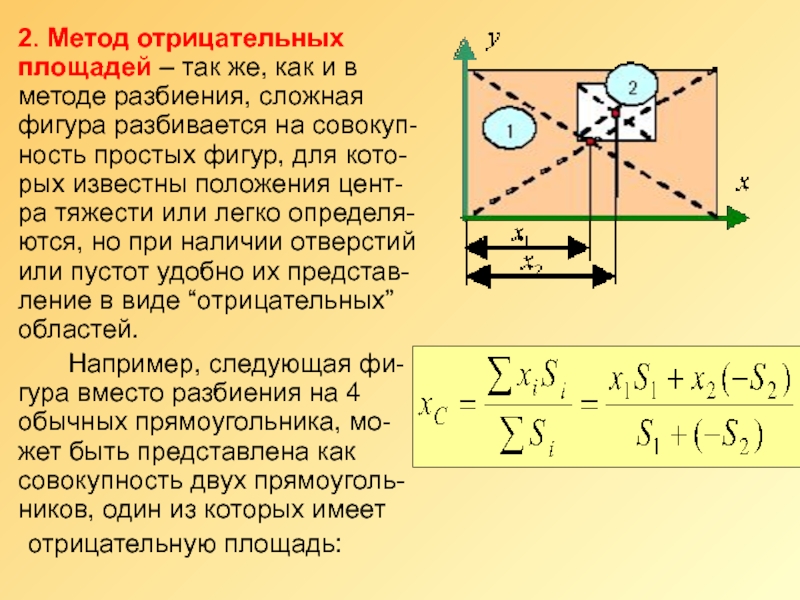

Слайд 252. Метод отрицательных площадей – так же, как и в

методе разбиения, сложная фигура разбивается на совокуп-ность простых фигур, для

кото-рых известны положения цент-ра тяжести или легко определя-ются, но при наличии отверстий или пустот удобно их представ-ление в виде “отрицательных” областей.
Например, следующая фи-гура вместо разбиения на 4 обычных прямоугольника, мо-жет быть представлена как совокупность двух прямоуголь-ников, один из которых имеет
отрицательную площадь:

2. Метод отрицательных площадей – так же, как и в методе разбиения, сложная фигура разбивается на совокуп-ность

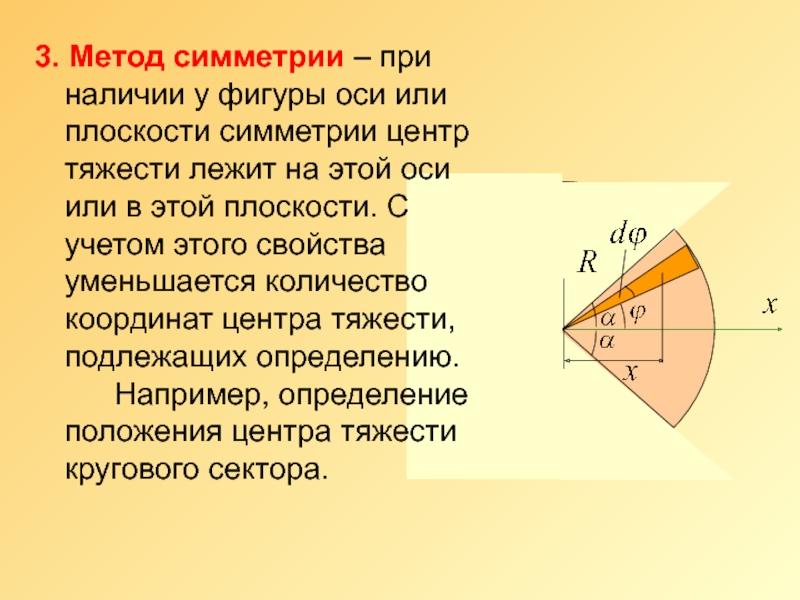

Слайд 263. Метод симметрии – при наличии у фигуры оси или

плоскости симметрии центр тяжести лежит на этой оси или в

этой плоскости. С учетом этого свойства уменьшается количество координат центра тяжести, подлежащих определению.
Например, определение положения центра тяжести кругового сектора.
3. Метод симметрии – при наличии у фигуры оси или плоскости симметрии центр тяжести лежит на этой

Слайд 274. Метод интегрирования – при наличии у фигуры достаточно простого

контура, описываемым известным уравнением (окружность, парабола и т.п.), выбирается элементарная

площадка или полоска и выполняется аналитическое интегрирование. См. например, определение положения центра тяжести треугольника или кругового сектора. При более сложном контуре, который может быть разбит на более простые граничные отрезки используется предварительно метод разбиения. При сложностях с аналитическим интегрированием используются численные методы интегрирования.
4. Метод интегрирования – при наличии у фигуры достаточно простого контура, описываемым известным уравнением (окружность, парабола и

Слайд 285. Метод подвешивания – экспериментальный метод, основанный на том, что

при подвешивании тела или фигуры за какую-либо произвольную точку центр

тяжести находится на одной вертикали с точкой подвеса. Для определения положения центра тяжести плоской фигуры достаточно ее подвесить поочередно за две любые точки и прочертить соответствующие вертикали, например, с помощью отвеса, и точка пересечений этих прямых соответствует положению центра тяжести фигуры.
5. Метод подвешивания – экспериментальный метод, основанный на том, что при подвешивании тела или фигуры за какую-либо

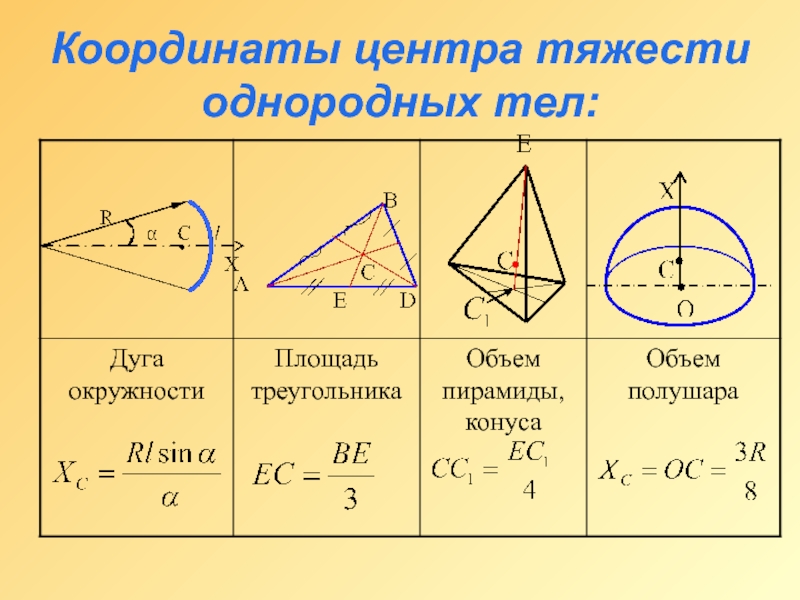

Слайд 29Координаты центра тяжести однородных тел:

Координаты центра тяжести однородных тел:

Слайд 305.3 Статическая устойчивость 5.3.1 Устойчивость при опрокидывании
При равновесии

;
- удерживающий момент;
- опрокидывающий момент.
При устойчивом состоянии

На границе устойчивости


- коэффициент устойчивости
5.3 Статическая устойчивость 5.3.1 Устойчивость при опрокидыванииПри равновесии

Слайд 315.3.2 Устойчивость трактора на склоне

5.3.2 Устойчивость трактора на склоне
