тепловые методы диагностирования

качестве пробной энергии используется тепловая энергия, распространяющаяся в объекте контроля.

Температурное поле поверхности объекта является источником информации об особенностях процесса теплопередачи, которые, в свою очередь, зависят от наличия внутренних или наружных дефектов.

- 79) используют при исследовании тепловых процессов в изделиях. При

нарушении термодинамического равновесия объекта с окружающей средой на его поверхности возникает избыточное температурное поле, характер которого позволяет получить информацию об интересующих свойствах объектов. Методы теплового контроля основаны на взаимодействии теплового поля объекта с термодинамическими чувствительными элементами (термопарой, фотоприемником, жидкокристаллическим индикатором и т.д.), преобразовании параметров поля (интенсивности, температурного градиента, контраста, лучистости и др.) в электрический сигнал и передаче его на регистрирующий прибор.

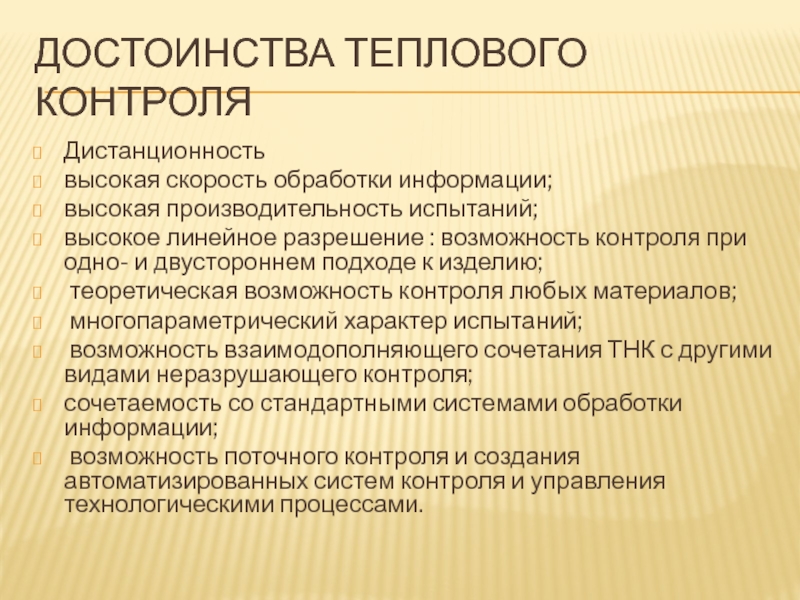

разрешение : возможность контроля при одно- и двустороннем подходе к

изделию;
теоретическая возможность контроля любых материалов;
многопараметрический характер испытаний;
возможность взаимодополняющего сочетания ТНК с другими видами неразрушающего контроля;
сочетаемость со стандартными системами обработки информации;
возможность поточного контроля и создания автоматизированных систем контроля и управления технологическими процессами.

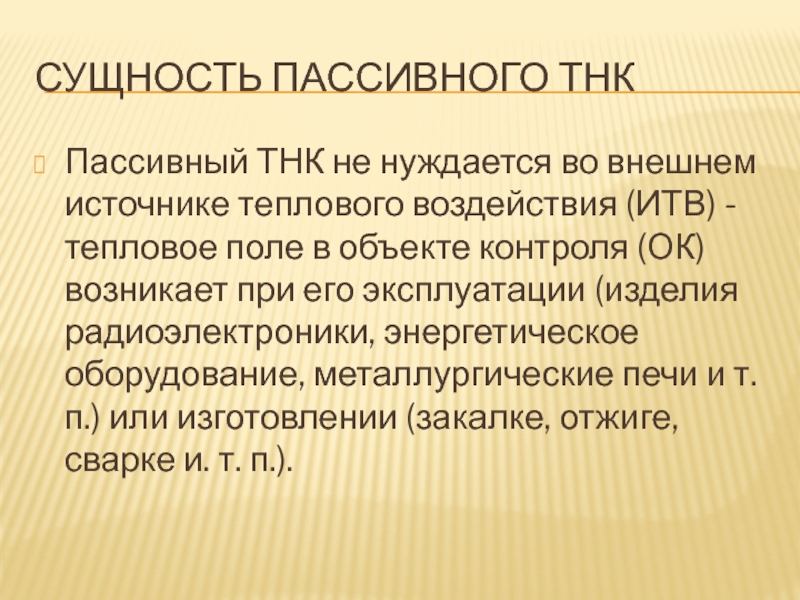

воздействия (ИТВ) - тепловое поле в объекте контроля (ОК) возникает

при его эксплуатации (изделия радиоэлектроники, энергетическое оборудование, металлургические печи и т. п.) или изготовлении (закалке, отжиге, сварке и. т. п.).

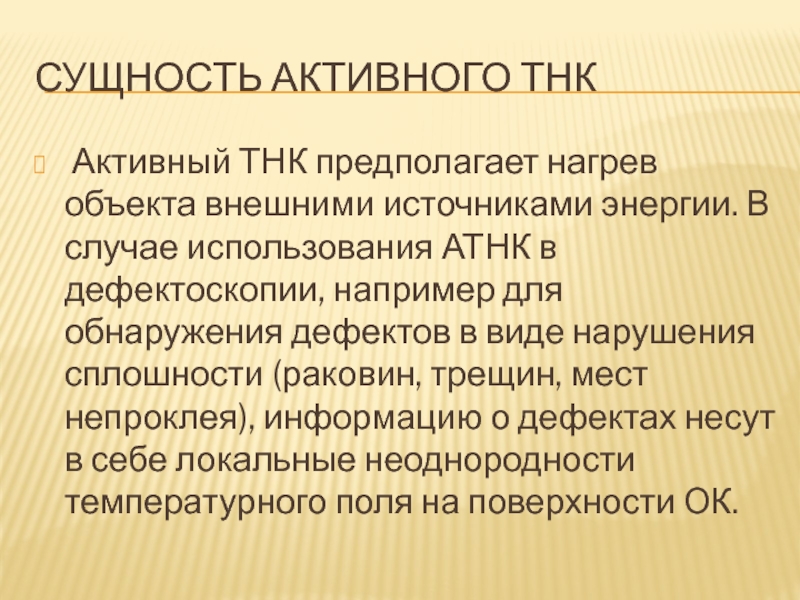

В случае использования АТНК в дефектоскопии, например для обнаружения дефектов

в виде нарушения сплошности (раковин, трещин, мест непроклея), информацию о дефектах несут в себе локальные неоднородности температурного поля на поверхности ОК.

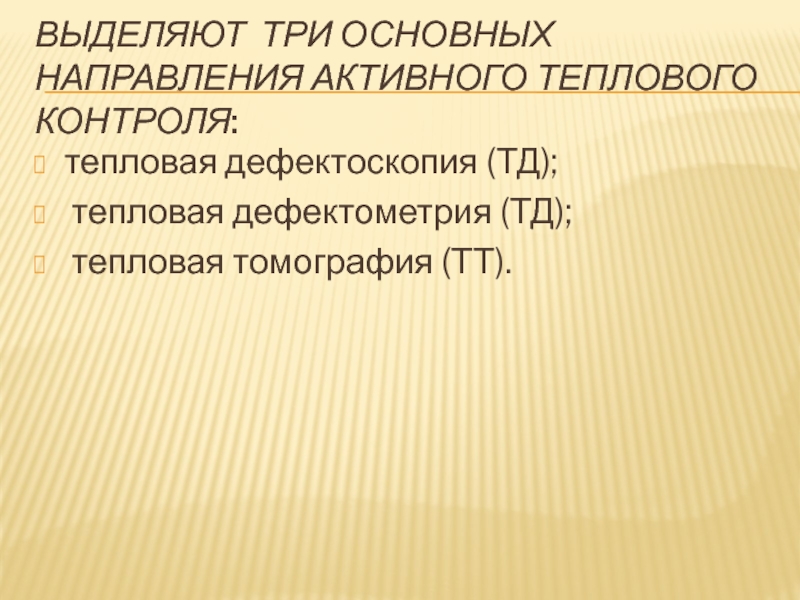

дефектометрия (ТД);
тепловая томография (ТТ).

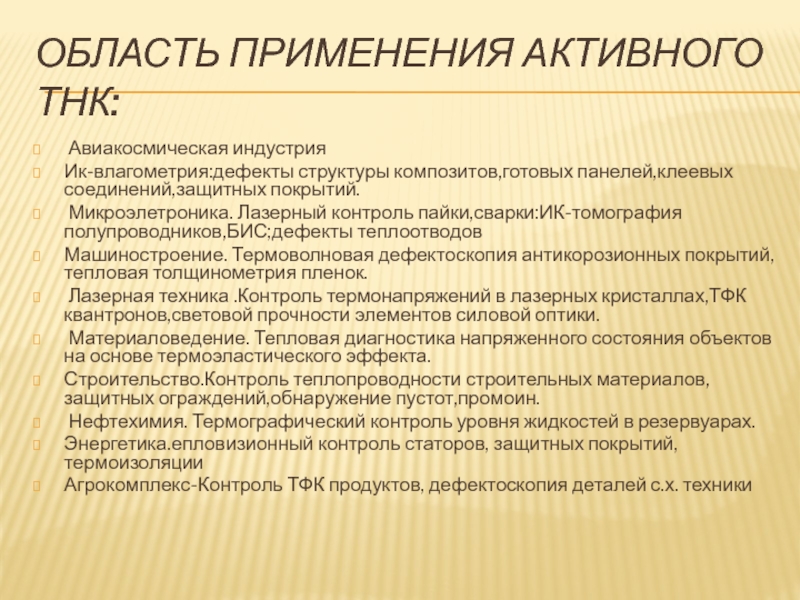

покрытий.
Микроэлетроника. Лазерный контроль пайки,сварки:ИК-томография полупроводников,БИС;дефекты теплоотводов
Машиностроение. Термоволновая дефектоскопия

антикорозионных покрытий,тепловая толщинометрия пленок.
Лазерная техника .Контроль термонапряжений в лазерных кристаллах,ТФК квантронов,световой прочности элементов силовой оптики.
Материаловедение. Тепловая диагностика напряженного состояния объектов на основе термоэластического эффекта.
Строительство.Контроль теплопроводности строительных материалов, защитных ограждений,обнаружение пустот,промоин.
Нефтехимия. Термографический контроль уровня жидкостей в резервуарах.
Энергетика.епловизионный контроль статоров, защитных покрытий,термоизоляции
Агрокомплекс-Контроль ТФК продуктов, дефектоскопия деталей с.х. техники

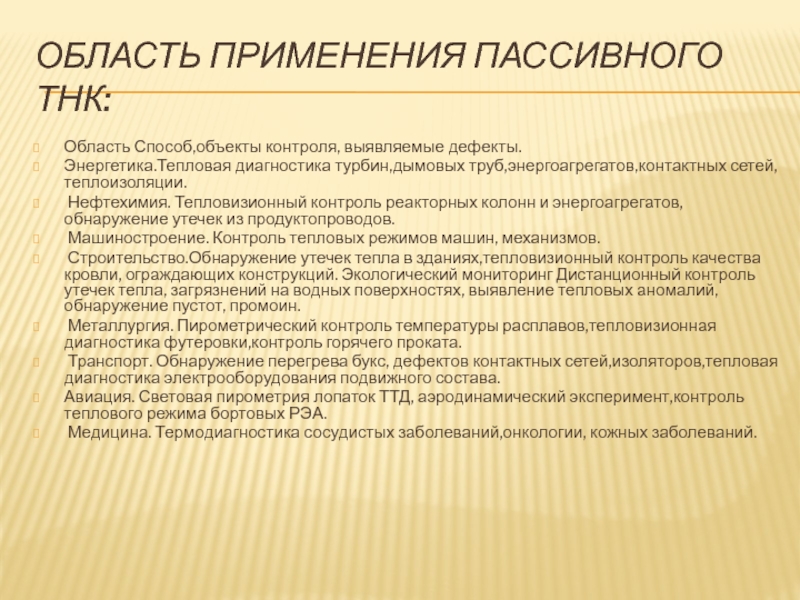

турбин,дымовых труб,энергоагрегатов,контактных сетей,теплоизоляции.
Нефтехимия. Тепловизионный контроль реакторных колонн и энергоагрегатов,обнаружение

утечек из продуктопроводов.
Машиностроение. Контроль тепловых режимов машин, механизмов.
Строительство.Обнаружение утечек тепла в зданиях,тепловизионный контроль качества кровли, ограждающих конструкций. Экологический мониторинг Дистанционный контроль утечек тепла, загрязнений на водных поверхностях, выявление тепловых аномалий, обнаружение пустот, промоин.
Металлургия. Пирометрический контроль температуры расплавов,тепловизионная диагностика футеровки,контроль горячего проката.
Транспорт. Обнаружение перегрева букс, дефектов контактных сетей,изоляторов,тепловая диагностика электрооборудования подвижного состава.
Авиация. Световая пирометрия лопаток ТТД, аэродинамический эксперимент,контроль теплового режима бортовых РЭА.
Медицина. Термодиагностика сосудистых заболеваний,онкологии, кожных заболеваний.

контроля на основе термофотоупругости
Вихретокотепловой метод
Теплографический ТНК композитов

В материалах с дефектами структуры под воздействием вибрации возникают температурные

поля, что обусловлено рассеянием энергии колебаний на дефектах и превращением ее в теплоту за счет внутреннего перегрева в материале. В областях нарушения гомогенности структуры возникают локальные зоны перегрева объекта. На термограммах вибрирующих пластин и других объектов четко выявляются дефекты типа расслоений, несплошноностей и т.п.

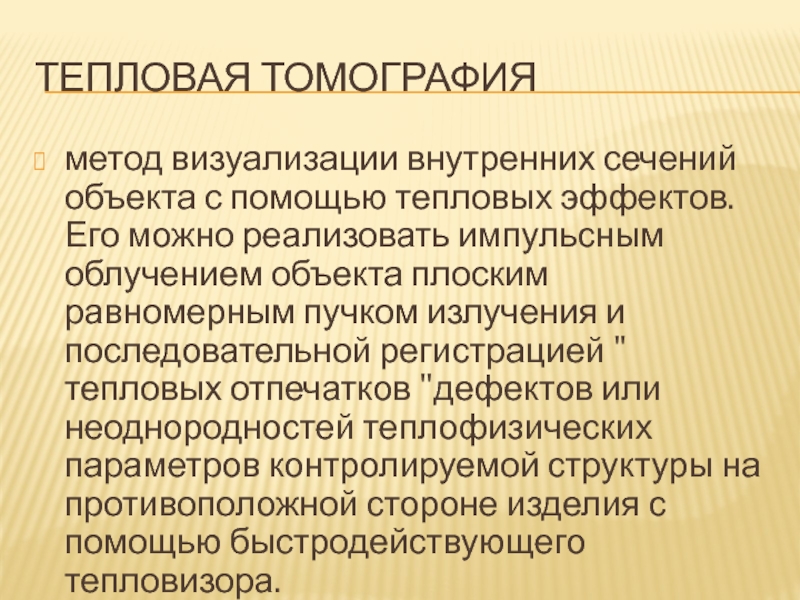

Его можно реализовать импульсным облучением объекта плоским равномерным пучком излучения

и последовательной регистрацией " тепловых отпечатков "дефектов или неоднородностей теплофизических параметров контролируемой структуры на противоположной стороне изделия с помощью быстродействующего тепловизора.

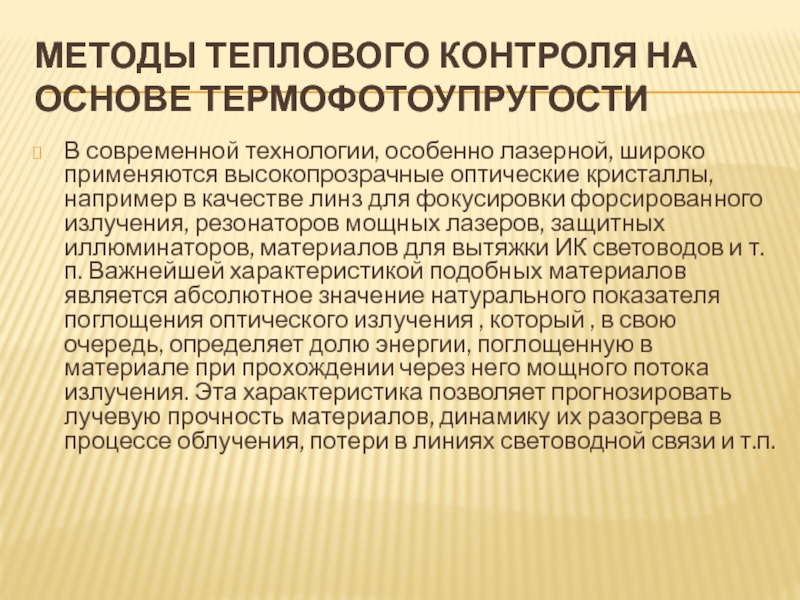

широко применяются высокопрозрачные оптические кристаллы, например в качестве линз для

фокусировки форсированного излучения, резонаторов мощных лазеров, защитных иллюминаторов, материалов для вытяжки ИК световодов и т.п. Важнейшей характеристикой подобных материалов является абсолютное значение натурального показателя поглощения оптического излучения , который , в свою очередь, определяет долю энергии, поглощенную в материале при прохождении через него мощного потока излучения. Эта характеристика позволяет прогнозировать лучевую прочность материалов, динамику их разогрева в процессе облучения, потери в линиях световодной связи и т.п.

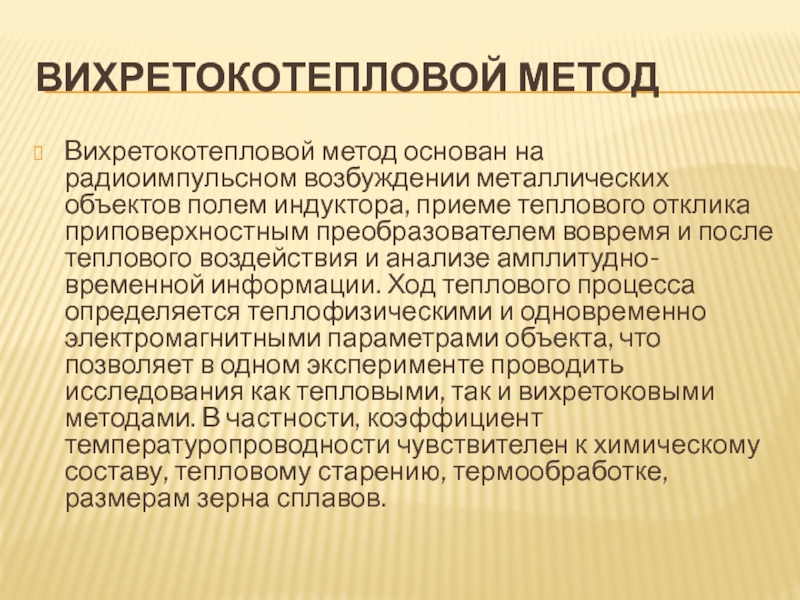

индуктора, приеме теплового отклика приповерхностным преобразователем вовремя и после теплового

воздействия и анализе амплитудно-временной информации. Ход теплового процесса определяется теплофизическими и одновременно электромагнитными параметрами объекта, что позволяет в одном эксперименте проводить исследования как тепловыми, так и вихретоковыми методами. В частности, коэффициент температуропроводности чувствителен к химическому составу, тепловому старению, термообработке, размерам зерна сплавов.

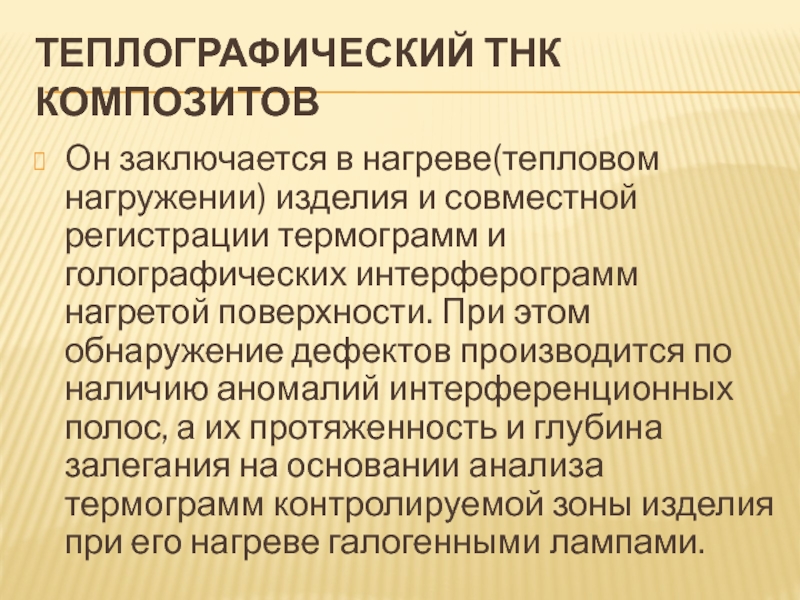

регистрации термограмм и голографических интерферограмм нагретой поверхности. При этом обнаружение

дефектов производится по наличию аномалий интерференционных полос, а их протяженность и глубина залегания на основании анализа термограмм контролируемой зоны изделия при его нагреве галогенными лампами.
