Типовая структура измерительного канала

Первичный измерительный преобразовательМатематическая функция: f1=RT(T)Вид преобразования:Единицы измерения: вход: оС выход: ОмНормирующий коэффициент К1 = Ом/ оСRRminRmax Tmin Tmax T

Слайды и текст этой презентации

Слайд 1Типовая структура измерительного канала
Первичный измерительный преобразователь
Вторичный измерительный преобразователь
Нормирующий преобразователь
Цифровое преобразование
Отображение

результата
RT
АЦП
TNoC
emin
Uo
k
Tmax-Tmin


Tmin

e

U

NT

θ

Типовая структура измерительного каналаПервичный измерительный преобразовательВторичный измерительный преобразовательНормирующий преобразовательЦифровое преобразованиеОтображение результата RT АЦПTNoC emin Uo kTmax-Tmin

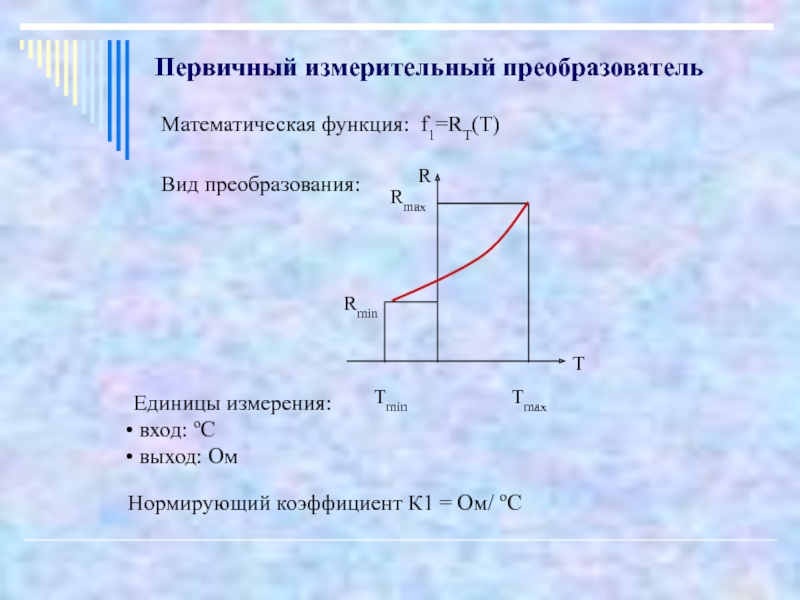

Слайд 2Первичный измерительный преобразователь
Математическая функция: f1=RT(T)
Вид преобразования:
Единицы измерения:
вход: оС


выход: Ом
Нормирующий коэффициент К1 = Ом/ оС
R
Rmin
Rmax
Tmin

Tmax

T

Первичный измерительный преобразовательМатематическая функция: f1=RT(T)Вид преобразования:Единицы измерения: вход: оС выход: ОмНормирующий коэффициент К1 = Ом/ оСRRminRmax Tmin

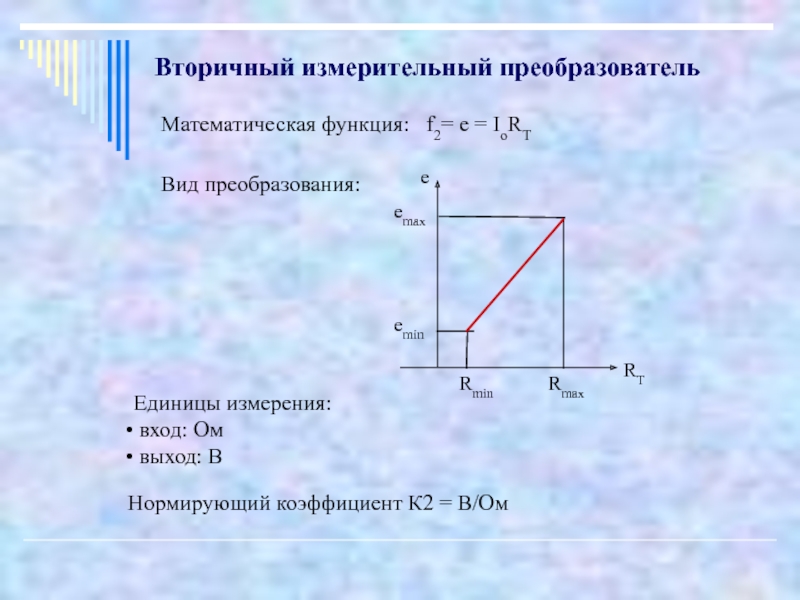

Слайд 3Вторичный измерительный преобразователь
Математическая функция: f2= e = IoRT
Вид преобразования:
Единицы

измерения:
вход: Ом
выход: В
Нормирующий коэффициент К2 =

В/Ом

e

RT

emax

emin

Rmin Rmax

Вторичный измерительный преобразовательМатематическая функция:  f2= e = IoRTВид преобразования:Единицы измерения: вход: Ом выход: ВНормирующий коэффициент К2

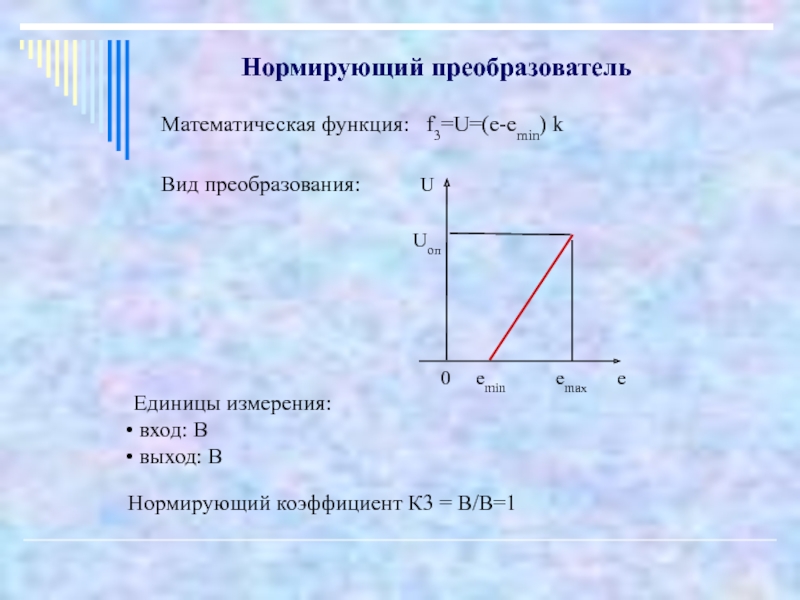

Слайд 4Нормирующий преобразователь
Математическая функция: f3=U=(e-emin) k
Вид преобразования:
Единицы измерения:
вход:

B
выход: B
Нормирующий коэффициент К3 = B/B=1
Uоп
0

emin emax e

U

Нормирующий преобразовательМатематическая функция:  f3=U=(e-emin) kВид преобразования:Единицы измерения: вход: B выход: BНормирующий коэффициент К3 = B/B=1Uоп 0

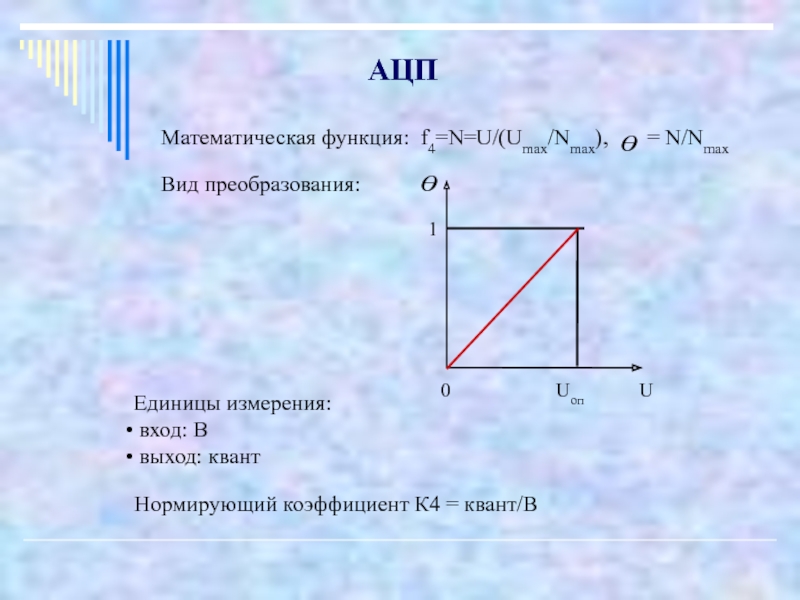

Слайд 5АЦП
Вид преобразования:
Единицы измерения:
вход: B
выход: квант
Нормирующий коэффициент

К4 = квант/В
Математическая функция: f4=N=U/(Umax/Nmax), = N/Nmax


0 Uоп U

1

ө

ө

АЦПВид преобразования:Единицы измерения: вход: B выход: квантНормирующий коэффициент К4 = квант/ВМатематическая функция: f4=N=U/(Umax/Nmax),    =

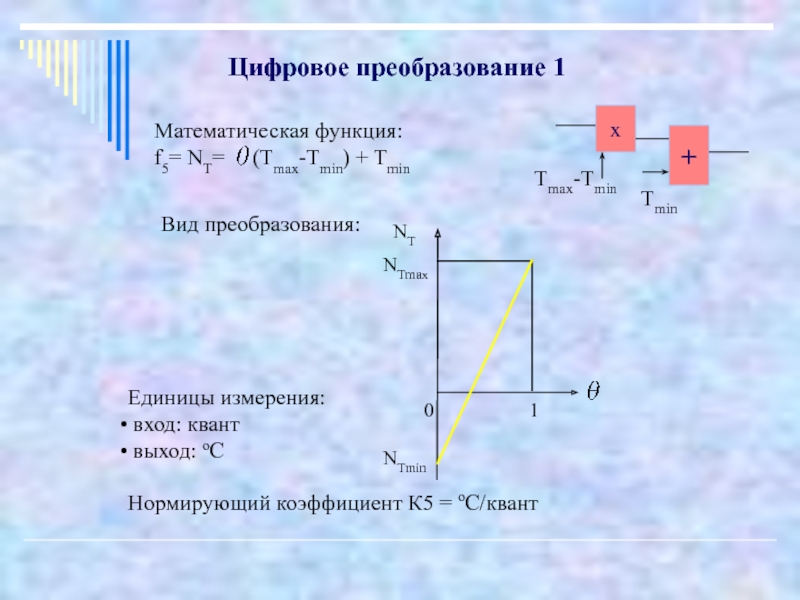

Слайд 6Цифровое преобразование 1
Вид преобразования:
Единицы измерения:
вход: квант
выход: оС
Нормирующий

коэффициент К5 = оС/квант
NT
NTmax
0

1

NTmin

Tmax-Tmin

Tmin

Цифровое преобразование 1Вид преобразования:Единицы измерения: вход: квант выход: оСНормирующий коэффициент К5 = оС/квантNTNTmax   0

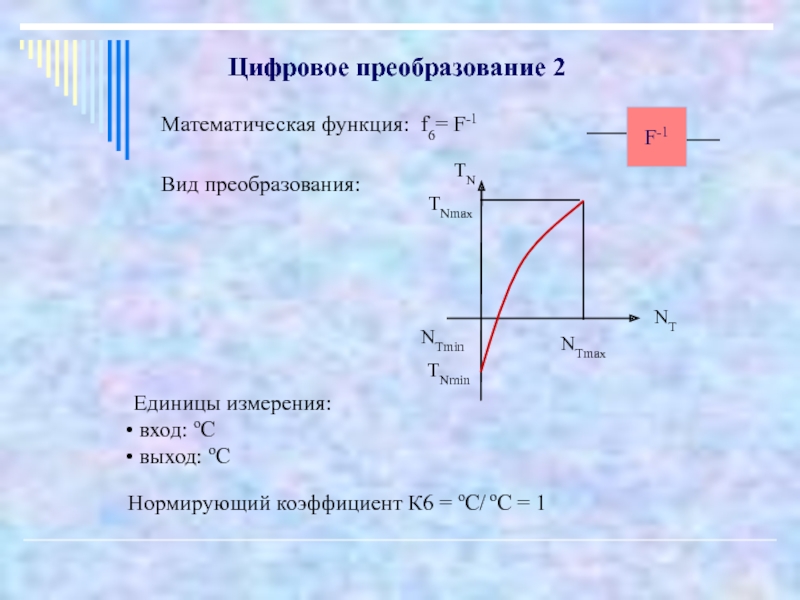

Слайд 7Цифровое преобразование 2
Математическая функция: f6= F-1
Вид преобразования:
Единицы измерения:

вход: оС
выход: оС
Нормирующий коэффициент К6 = оС/ оС

= 1

TN

TNmax

TNmin

NTmax

NT

NTmin

Цифровое преобразование 2Математическая функция: f6= F-1 Вид преобразования:Единицы измерения: вход: оС выход: оСНормирующий коэффициент К6 = оС/

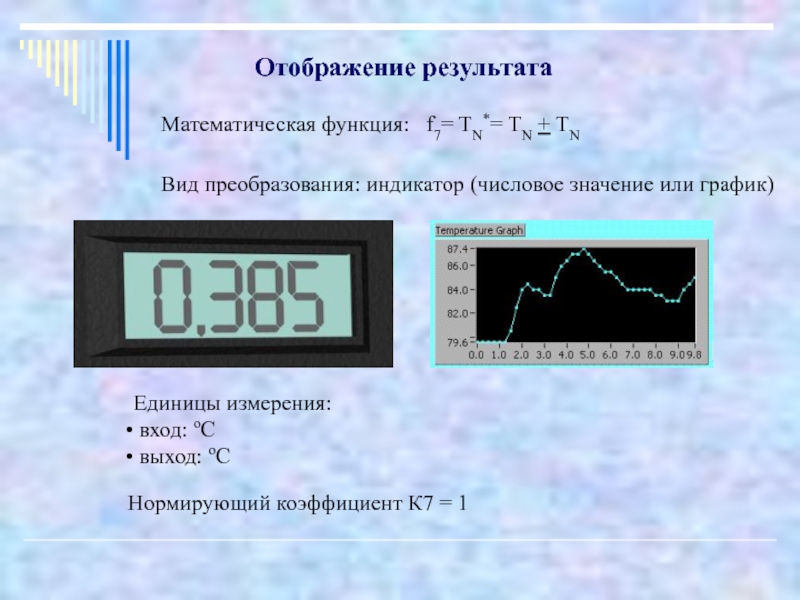

Слайд 8Отображение результата
Математическая функция: f7= TN*= TN + TN
Вид

преобразования: индикатор (числовое значение или график)
Единицы измерения:
вход: оС


выход: оС

Нормирующий коэффициент К7 = 1

Отображение результатаМатематическая функция:  f7= TN*= TN + TN Вид преобразования: индикатор (числовое значение или график)Единицы измерения:
