Лекция 11БезопасностьПанель редактированияИнструменты редактированияФункции редактированияРабота со скетчамиCopyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ
Слайды и текст этой презентации
Слайд 1УЧЕБНЫЙ КУРС
«ГЕОИНФОРМАЦИОННЫЕ СИСТЕМЫ И ПРОСТРАНСТВЕННЫЙ АНАЛИЗ»
УНЦ «ГИС технологии», СПбГЭТУ
Редактирование
пространственных данных
Слайд 2Лекция 11
Безопасность
Панель редактирования
Инструменты редактирования
Функции редактирования
Работа со скетчами
Copyright 2000-2004 ESRI.
Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ
Слайд 3Редактируемые форматы данных ArcGIS
Шейп-файлы
Классы объектов персональной базы геоданных
ArcEditor, ArcInfo для
редактирования корпоративной базы геоданных
Copyright 2000-2004 ESRI. Перевод – ООО
Дата+ УНЦ «ГИС технологии», СПбГЭТУ

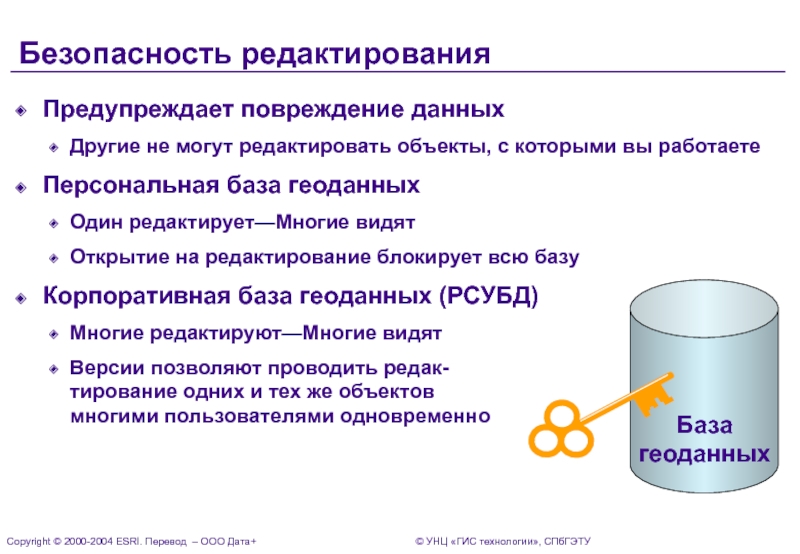

Слайд 4Безопасность редактирования
Предупреждает повреждение данных
Другие не могут редактировать объекты, с
которыми вы работаете
Персональная база геоданных
Один редактирует—Многие видят
Открытие на редактирование блокирует
всю базуКорпоративная база геоданных (РСУБД)
Многие редактируют—Многие видят
Версии позволяют проводить редак- тирование одних и тех же объектов многими пользователями одновременно
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

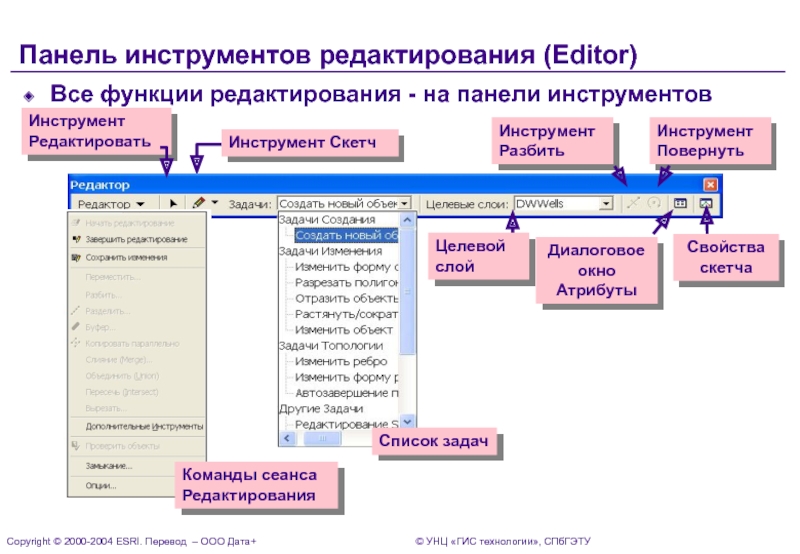

Слайд 5Панель инструментов редактирования (Editor)
Все функции редактирования - на панели инструментов
Инструмент
Редактировать
Инструмент
Скетч
Инструмент
Разбить
Инструмент
Повернуть
Диалоговое
окно
Атрибуты
Свойства скетча
Copyright 2000-2004 ESRI. Перевод – ООО Дата+
УНЦ «ГИС технологии», СПбГЭТУКоманды сеанса
Редактирования
Список задач
Целевой слой

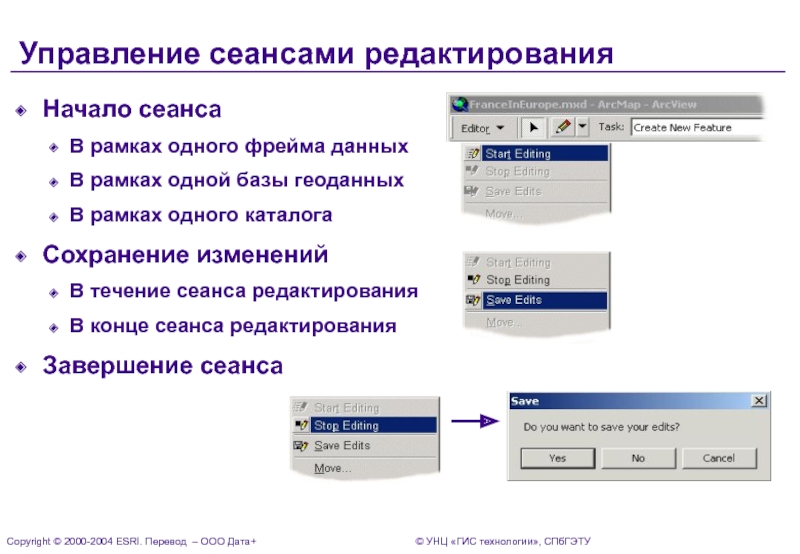

Слайд 6Управление сеансами редактирования
Начало сеанса
В рамках одного фрейма данных
В рамках одной
базы геоданных
В рамках одного каталога
Сохранение изменений
В течение сеанса редактирования
В конце
сеанса редактированияЗавершение сеанса
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

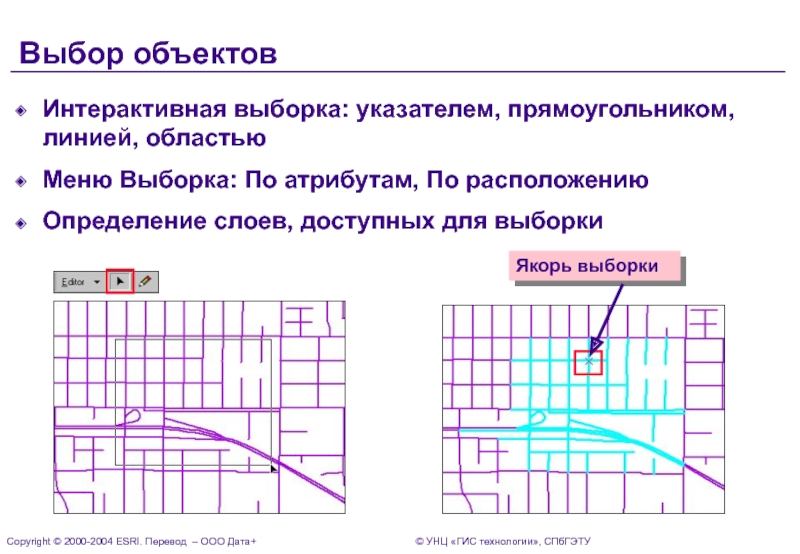

Слайд 7Выбор объектов
Интерактивная выборка: указателем, прямоугольником, линией, областью
Меню Выборка: По атрибутам,
По расположению
Определение слоев, доступных для выборки
Copyright 2000-2004 ESRI. Перевод
– ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ
Слайд 8Функции простого редактирования
Перемещение
Взять и перетащить
Приращение координат (Delta x,y)
Задать допуск перемещения
курсора
Вращение
Другие
Copyright 2000-2004 ESRI. Перевод – ООО Дата+
УНЦ «ГИС технологии», СПбГЭТУ
Слайд 9Инструменты создания объектов
Создание объектов в целевом слое
Разделить (Divide)
Буфер (Buffer)
Копировать
параллельно (Copy Parallel)
Объединить (Union)
Пересечь (Intersect)
Вырезать (Clip)
Создание объектов в том
же слоеРазбить (Split)
Слияние (Merge)
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

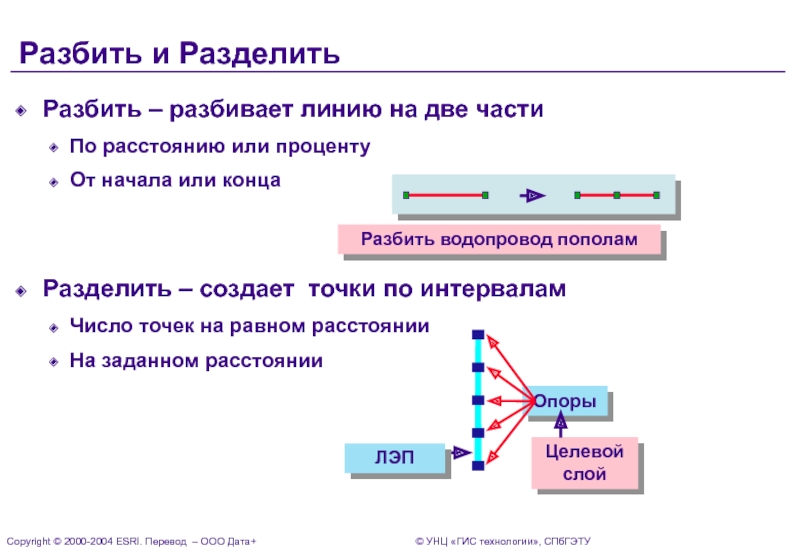

Слайд 10Разбить и Разделить
Разбить – разбивает линию на две части
По
расстоянию или проценту
От начала или конца
Разделить – создает точки по
интерваламЧисло точек на равном расстоянии
На заданном расстоянии
Разбить водопровод пополам
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ
Слайд 11Буфер
Создает буфер вокруг объектов на заданном расстоянии
Copyright 2000-2004 ESRI.
Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ
Слайд 12Копировать параллельно
Копирование линейных объектов параллельно заданному
При положительном значении создается справа
от объекта
Создает объект в целевом слое
Copyright 2000-2004 ESRI. Перевод
– ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

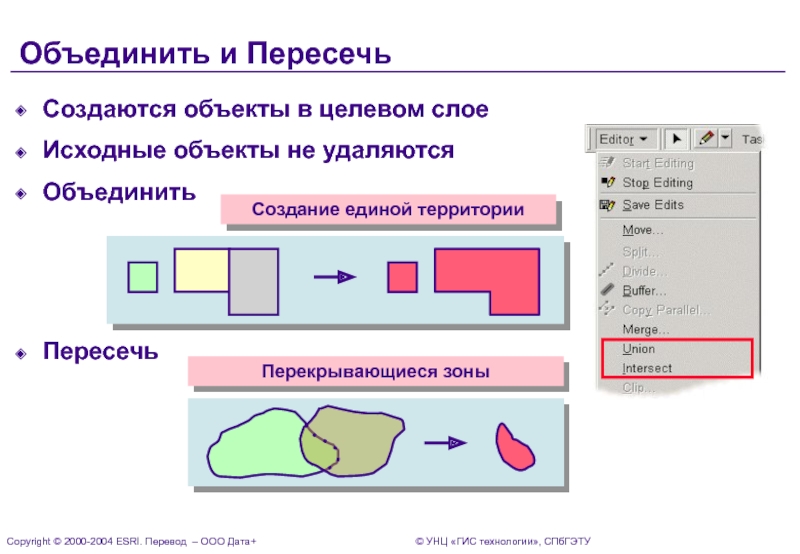

Слайд 13Объединить и Пересечь
Создаются объекты в целевом слое
Исходные объекты не
удаляются
Объединить
Пересечь
Создание единой территории
Перекрывающиеся зоны
Copyright 2000-2004 ESRI. Перевод – ООО
Дата+ УНЦ «ГИС технологии», СПбГЭТУ
Слайд 14Слияние
Замена существующих объектов новым
В том же слое
Удаляет исходные объекты
Линии или
полигоны
Объединение двух участков
Copyright 2000-2004 ESRI. Перевод – ООО Дата+
УНЦ «ГИС технологии», СПбГЭТУ
Слайд 15Работа со скетчами
Используется для создания, модификации объектов и изменения их
формы
Временная графика представляет геометрию объектов
Левая кнопка мыши добавляет вершины или
точкиДважды щелкните мышью или нажмите клавишу F2, чтобы завершить скетч
Щелкните правой кнопкой мыши, чтобы получить доступ к контекстному меню
Инструменты скетча
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

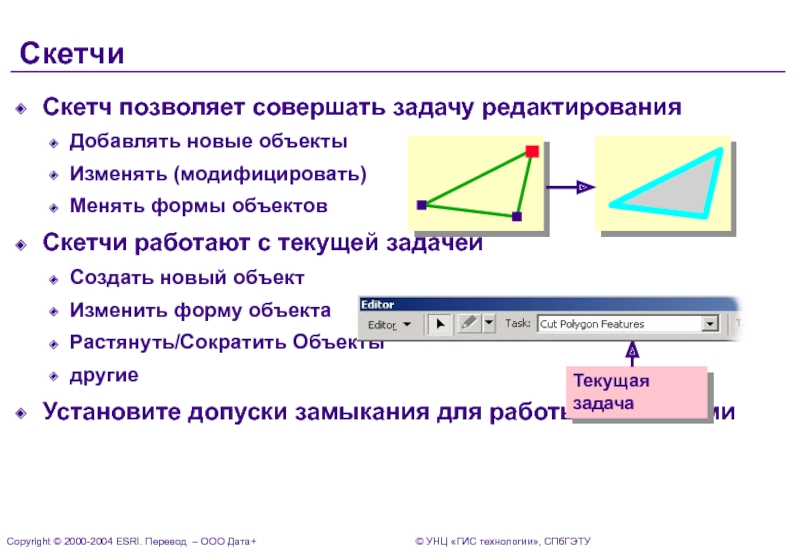

Слайд 16Скетч позволяет совершать задачу редактирования
Добавлять новые объекты
Изменять (модифицировать)
объекты
Менять формы объектов
Скетчи работают с текущей задачей
Создать новый объект
Изменить форму объекта
Растянуть/Сократить Объекты
другие
Установите допуски замыкания для работы со скетчами
Скетчи
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

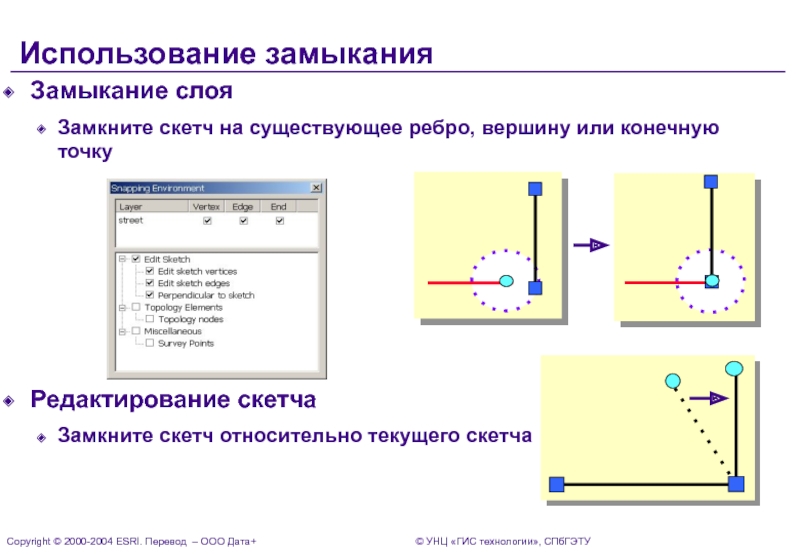

Слайд 17Замыкание слоя
Замкните скетч на существующее ребро, вершину или конечную точку
Редактирование
скетча
Замкните скетч относительно текущего скетча
Использование замыкания
Copyright 2000-2004 ESRI. Перевод
– ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

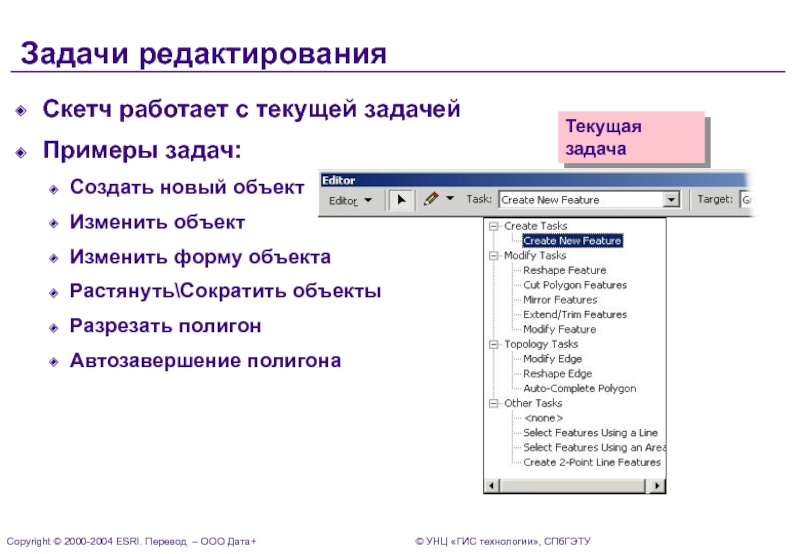

Слайд 18Скетч работает с текущей задачей
Примеры задач:
Создать новый объект
Изменить объект
Изменить форму
объекта
Растянуть\Сократить объекты
Разрезать полигон
Автозавершение полигона
Задачи редактирования
Текущая задача
Copyright 2000-2004 ESRI. Перевод
– ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

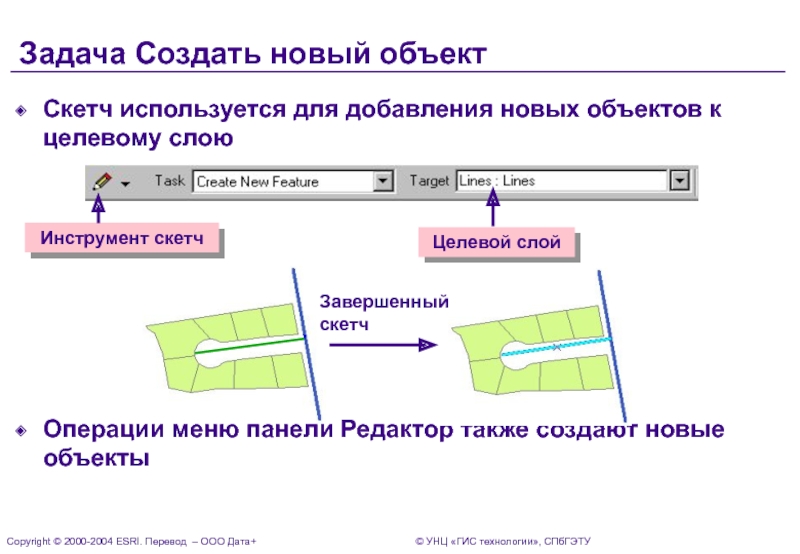

Слайд 19Скетч используется для добавления новых объектов к целевому слою
Операции меню
панели Редактор также создают новые объекты
Задача Создать новый объект
Целевой слой
Инструмент
скетчCopyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

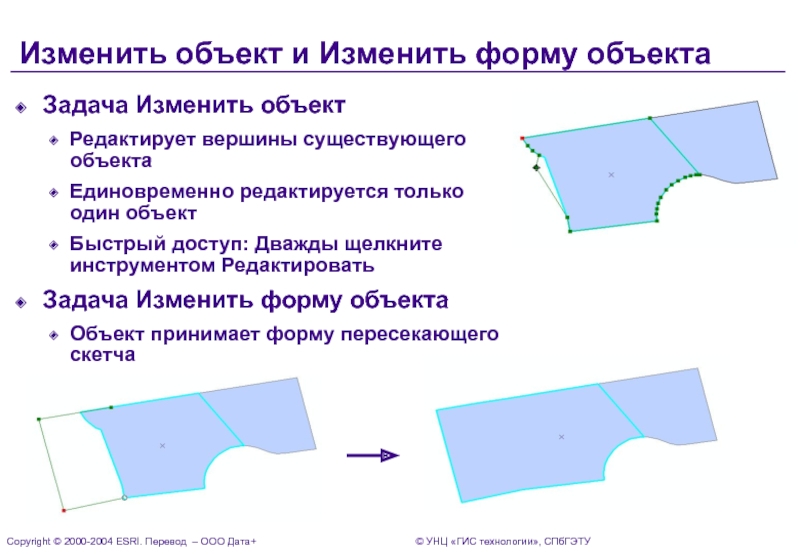

Слайд 20Изменить объект и Изменить форму объекта
Задача Изменить объект
Редактирует вершины существующего
объекта
Единовременно редактируется только один объект
Быстрый доступ: Дважды щелкните инструментом Редактировать
Задача
Изменить форму объектаОбъект принимает форму пересекающего скетча
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ
Слайд 21Растянуть/Сократить объекты и Разрезать полигон
Растянуть/Сократить объекты
Разрезать полигон
Продлевается до скетча
Сокращается справа
от скетча
Разрезается на две части
Copyright 2000-2004 ESRI. Перевод –
ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ
Слайд 22

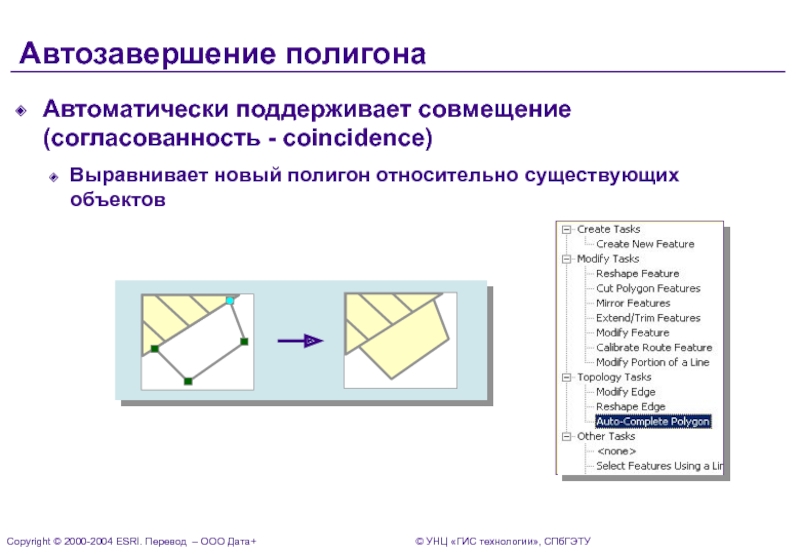

Автозавершение полигона
Автоматически поддерживает совмещение (согласованность - coincidence)
Выравнивает новый полигон относительно
существующих объектов
Copyright 2000-2004 ESRI. Перевод – ООО Дата+
УНЦ «ГИС технологии», СПбГЭТУ

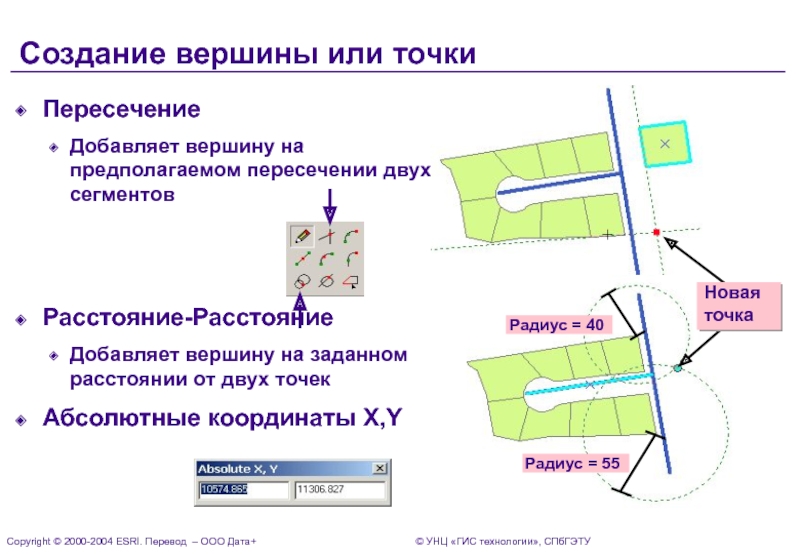

Слайд 23Пересечение
Добавляет вершину на предполагаемом пересечении двух сегментов
Расстояние-Расстояние
Добавляет вершину на заданном
расстоянии от двух точек
Абсолютные координаты X,Y
Создание вершины или точки
Новая
точка
Copyright
2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ
Слайд 24Добавление дуг
Скетч с использованием параметрической кривой по трем точкам
Постройте кривую,
основанную на сегменте, нарисованном перед этим
2
1
Начальная точка
3
Конечная точка
3
1
Начальная точка
2
Дуга по
конечным точкамРегулярная дуга
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ
Слайд 25Инструмент Трассировка (Trace)
Трассировка вдоль выбранных объектов
Выберите объекты
Щелкните, чтобы начать и
завершить трассировку
Нажмите клавишу O, чтобы задать отступ (смещение)
Copyright 2000-2004
ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ

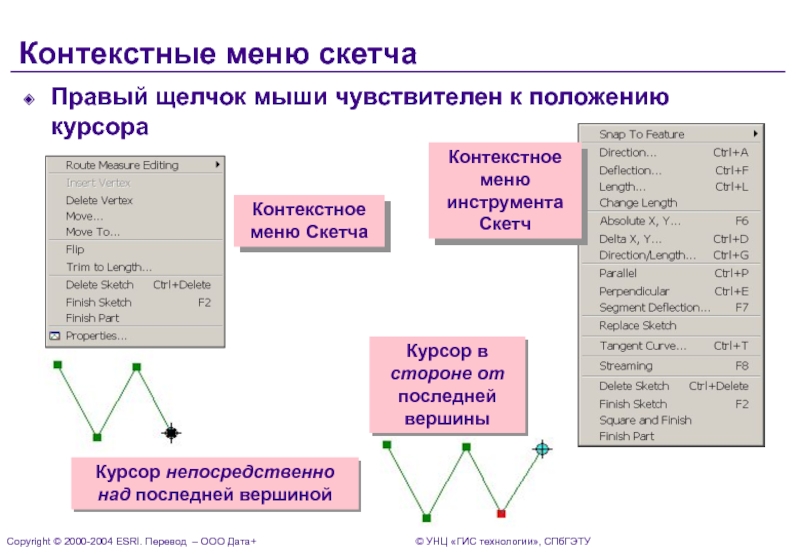

Слайд 26Контекстные меню скетча
Правый щелчок мыши чувствителен к положению курсора
Контекстное меню
Скетча
Курсор непосредственно над последней вершиной
Курсор в стороне от последней вершины
Контекстное меню инструмента Скетч
Copyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ
Слайд 27Изменение существующих объектов
Дважды щелкните на объекте, чтобы выделить элементы скетча
Вставьте
Вершину
Удалите Вершину
Переместите вершины на приращение x,y или в точку с
точными координатами x,yCopyright 2000-2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ
Слайд 28Следующий сегмент скетча
Направление/Длина
Направления, заданные относительно
существующих объектов
Параллельно
Контроль за элементами
скетча
Направление = 30°
Длина = 25 m
Параллельно выбранному сегменту
Copyright 2000-2004
ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии», СПбГЭТУ
