Упругий режим

Содержание

При этом режиме вытеснение нефти происходит под действием упругого расширения самой нефти, окружающей нефтяную залежь воды и скелета пласта. Условием существования этого режима является

Слайды и текст этой презентации

Слайд 1Упругий режим

Упругий режим

Слайд 2При этом режиме вытеснение нефти происходит под действием упругого расширения

самой нефти, окружающей нефтяную залежь воды и скелета пласта. Условием

существования этого режима является
При этом режиме вытеснение нефти происходит под действием упругого расширения самой нефти, окружающей нефтяную залежь воды и

Слайд 3Геологическими условиями, благоприятствующими существованию упругого режима, являются:

залежь закрытая, не имеющая

регулярного питания;

обширная водонасыщенная зона, находящаяся за пределами контура нефтеносности; отсутствие

газовой шапки;

наличие эффективной гидродинамической связи нефтенасыщенной части пласта с законтурной областью;

превышение пластового давления над давлением насыщения.
Геологическими условиями, благоприятствующими существованию упругого режима, являются:залежь закрытая, не имеющая регулярного питания;обширная водонасыщенная зона, находящаяся за пределами

Слайд 4При разработке залежи в условиях упругого режима быстрое понижение давления

происходит в пределах самой залежи,

во всей системе, питающей залежь

упругой энергией давления (в законтурной области), снижается медленно.
При разработке залежи в условиях упругого режима быстрое понижение давления происходит в пределах самой залежи, во всей

Слайд 5Коэффициент упругоемкости пласта

Коэффициент пьзопроводности


Коэффициент гидропроводности

ХАРАКТЕРИСТИКИ

Коэффициент упругоемкости пласта Коэффициент пьзопроводностиКоэффициент гидропроводностиХАРАКТЕРИСТИКИ

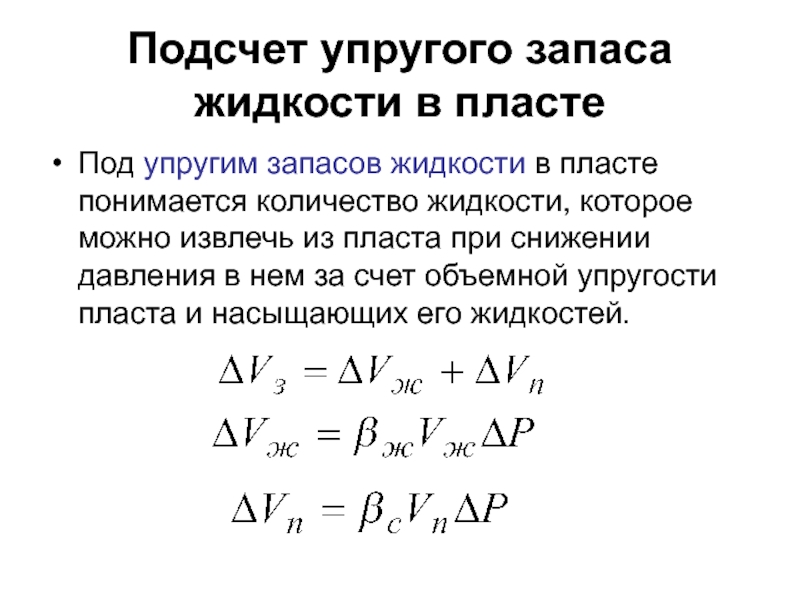

Слайд 6Подсчет упругого запаса жидкости в пласте
Под упругим запасов жидкости

в пласте понимается количество жидкости, которое можно извлечь из пласта

при снижении давления в нем за счет объемной упругости пласта и насыщающих его жидкостей.






Подсчет упругого запаса жидкости в пласте Под упругим запасов жидкости в пласте понимается количество жидкости, которое можно

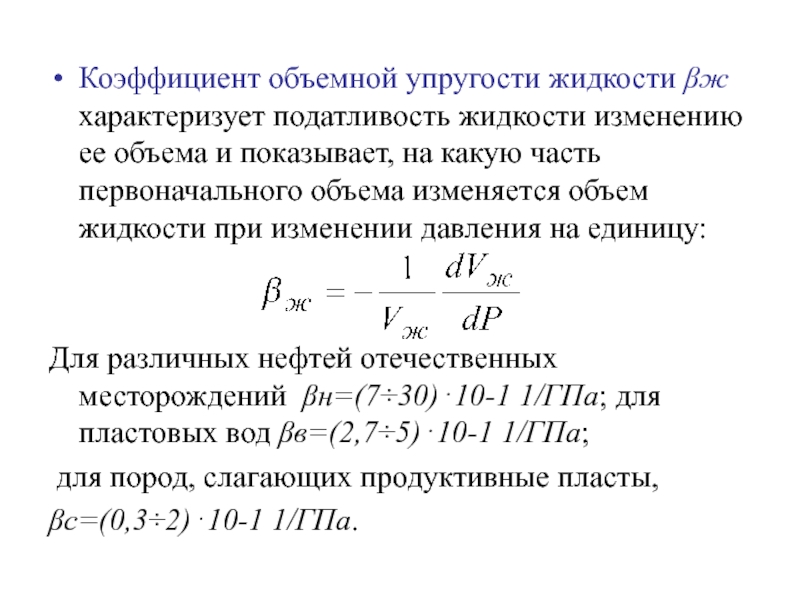

Слайд 7Коэффициент объемной упругости жидкости ж характеризует податливость жидкости изменению ее

объема и показывает, на какую часть первоначального объема изменяется объем

жидкости при изменении давления на единицу:


Для различных нефтей отечественных месторождений н=(730)10-1 1/ГПа; для пластовых вод в=(2,75)10-1 1/ГПа;
для пород, слагающих продуктивные пласты,
с=(0,32)10-1 1/ГПа.
Коэффициент объемной упругости жидкости ж характеризует податливость жидкости изменению ее объема и показывает, на какую часть первоначального

Слайд 8Сжимаемость пластовой нефти обусловливается тем, что, как и все жидкости,

нефть обладает упругостью, которая измеряется коэффициентом сжимаемости (или объемной упругости)

βн:



Коэффициент сжимаемости зависит от давления, температуры, состава нефти и газового фактора.
Сжимаемость пластовой нефти обусловливается тем, что, как и все жидкости, нефть обладает упругостью, которая измеряется коэффициентом сжимаемости

Слайд 9Коэффициент упругоемкости * численно равен изменению упругого запаса жидкости в

единице объема пласта при изменении в нем давления на единицу.

Коэффициент упругоемкости * численно равен изменению упругого запаса жидкости в единице объема пласта при изменении в нем

Слайд 10Дифференциальное уравнение фильтрации упругой жидкости в упругой среде
Закон распределения давления

в неустановившемся прямолинейно-параллельном фильтрационном потоке упругой жидкости
 =0,1 5

м2/с

Дебит галереи скважин

Дифференциальное уравнение фильтрации упругой жидкости в упругой средеЗакон распределения давления в неустановившемся прямолинейно-параллельном фильтрационном потоке упругой жидкости

Слайд 11Плоскорадиальный фильтрационный поток упругой жидкости. Основная формула теории упругого режима
интегральная показательная

функция, значения которой имеются в таблицах

Плоскорадиальный фильтрационный поток упругой жидкости. Основная формула теории упругого режимаинтегральная показательная функция, значения которой имеются в таблицах

Слайд 12Определение коллекторских свойств пласта по данным исследования скважин на неустановившемся режиме
Гидродинамические

методы исследования пластов и скважин, связанные с замерами пластовых и

забойных давлений, называются пьезометрическими.

при гидродинамическом исследовании измеряют восстановление забойного давления после остановки скважины, ранее продолжительное время работавшей с постоянным дебитом. Давление измеряют с помощью скважинных глубинных манометров и строят график изменения давления с течением времени – кривую восстановления давления (КВД).

Определение коллекторских свойств пласта по данным исследования скважин на неустановившемся режимеГидродинамические методы исследования пластов и скважин, связанные

Слайд 13для призабойной зоны
для удаленной зоны

Затем находят проницаемость и пьезопроводность для

призабойной зоны :
для удаленной зоны

для призабойной зоныдля удаленной зоныЗатем находят проницаемость и пьезопроводность для призабойной зоны :для удаленной зоны

Слайд 14ОДНОМЕРНЫЕ УСТАНОВИВШИЕСЯ ФИЛЬТРАЦИОННЫЕ ПОТОКИ ГАЗА
функция Л.С.Лейбензона

ОДНОМЕРНЫЕ УСТАНОВИВШИЕСЯ ФИЛЬТРАЦИОННЫЕ ПОТОКИ ГАЗАфункция Л.С.Лейбензона

Слайд 15Сравнительный анализ прямолинейно-параллельного и плоскорадиального фильтрационных потоков идеального газа
В прямолинейно-параллельном

потоке:
а) давление по длине пласта изменяется по параболическому закону, зависимость

Р2(x) - линейная;
б) объемный расход газа, приведенный к атмосферному давлению, постоянный по длине пласта;
в) скорость фильтрации и градиент давления возрастают при приближении к галерее. Физически возрастание скорости фильтрации вдоль газового потока происходит за счет расширения газа при снижении давления.

Сравнительный анализ прямолинейно-параллельного и плоскорадиального фильтрационных потоков идеального газаВ прямолинейно-параллельном потоке:а) давление по длине пласта изменяется по

Слайд 16В плоскорадиальном потоке:
а) распределение давления подчинено логарифмическому и полулогарифмическому законам,

поэтому в газовом потоке, в отличие от потока жидкости, имеет

место резкое падение давления вблизи скважины и весьма малое – вдали от нее. Площадь и объем пласта с пониженным давлением вблизи скважины значительно меньше объема газового пласта в целом. Поэтому в газонасыщенном пласте давление повсюду считается одинаковым, приблизительно равным давлению на контуре питания;
б) градиент давления и скорость фильтрации вблизи забоя газовой скважины резко возрастают как за счет уменьшения r, так и за счет падения давления Р.

Индикаторная диаграмма при фильтрации газа строится в координатах

Индикаторная диаграмма при фильтрации газа строится в координатах и в установившемся плоскорадиальном потоке имеет прямолинейный характер

В плоскорадиальном потоке:а) распределение давления подчинено логарифмическому и полулогарифмическому законам, поэтому в газовом потоке, в отличие от

Слайд 17Многофазные фильтрации

Многофазные фильтрации

Слайд 18Двухфазная фильтрация
При совместном движении двух (или более) флюидов, каждый из

них занимает только часть порового пространства. Насыщенность элемента пористой среды

данной фазой Si = Vi/Vn, где i= 1,2 (S1, S2— насыщенность смачивающей и несмачивающей фазами), Vi — объем среды, занятой жидкостью, Vn— общий объем активных пор в данном элементе.
S1 + S2=1,S1=S.
Двухфазная фильтрацияПри совместном движении двух (или более) флюидов, каждый из них занимает только часть порового пространства. Насыщенность

Слайд 19Закон Дарси
где 1 и 2 — скорости фильтрации фаз; 12—динамические

коэффициенты вязкости жидкостей; p12— разности давлений в соответствующих фазах; k12*

— фазовые проницаемости, зависящие от природы пористой среды, ее абсолютной проницаемости k, от насыщенности пористой среды каждой фазой.

При описании двухфазных течений обычно вместо фазовых проницаемостей вводят «относительныепроницаемости» kiфаз, определяемые из отношений:

k12 =


Закон Дарсигде 1 и 2 — скорости фильтрации фаз; 12—динамические коэффициенты вязкости жидкостей; p12— разности давлений в

Слайд 20Закон Дарси для каждой из фаз :







Здесь и далее индекс

i = 1 будем относить к более смачивающей фазе -

воде (в системе вода-нефть), а индекс i = 2 - к менее смачивающей жидкости - нефти;
Закон Дарси для каждой из фаз :Здесь и далее индекс i = 1 будем относить к более

Слайд 21Для каждой фазы существует предельная насыщенность такая, что при меньших

значениях насыщенности эта фаза неподвижна.

Движение первой фазы может происходить

только в том случае, если S>S* (для водонефтяной системы S* называют насыщенностью связанной водой).

Для второй фазы связанная насыщенность 1—S*и называется остаточной нефтенасыщенностью.

Сумма относительных проницаемостей для каждого фиксированного значения S меньше 1:

k1(S) + k2(S)1 0
Для каждой фазы существует предельная насыщенность такая, что при меньших значениях насыщенности эта фаза неподвижна. Движение первой

Слайд 23 Относительная проницаемость смачивающей фазы при S*имеет значение меньше 1,

тогда как величина к2(S) при S*, близка к единице.

Это

означает, что присутствие связанной смачивающей фазы мало влияет на течение несмачивающей жидкости, тогда как присутствие остаточной несмачивающей фазы значительно «стесняет» движение смачивающей фазы.

Пласт считается созревшим для разработки, если остаточная водонасыщенность
Относительная проницаемость смачивающей фазы при S*имеет значение меньше 1, тогда как величина к2(S) при S*, близка

Слайд 24 Обобщенный закон Дарси для трехфазной фильтрации

Обобщенный закон Дарси для трехфазной фильтрации

Слайд 25При содержании в породе более 35% газа движущейся фазой является

только газ, а вода и нефть, занимающие оставшийся объем пор,

неподвижны.

При содержании газа меньше 10% и нефти меньше 23% поток содержит одну воду, а при насыщенности водой от 20 до 30% и газом от 10 до 18% в движении участвует только нефть.

Затененные области, примыкающие к той или иной стороне треугольной диаграммы, отвечают одновременному движению двух фаз: газ-вода, вода-нефть и газ-нефть. В центре диаграммы расположена область насыщенностей, при которых в потоке одновременно движутся три фазы.

При содержании в породе более 35% газа движущейся фазой является только газ, а вода и нефть, занимающие

Слайд 26Вершины треугольной диаграммы соответствуют 100%-ному насыщению пористой среды одной из

фаз.

Противоположные эти вершинам стороны соответствуют отсутствию данной фазы в породе.

В

каждой точке внутри треугольной диаграммы сумма насыщенностей равна единице.

Кривые линии отделяют на диаграмме возможные области одно-, двух- или трехфазного течения.
Вершины треугольной диаграммы соответствуют 100%-ному насыщению пористой среды одной из фаз.Противоположные эти вершинам стороны соответствуют отсутствию данной

Слайд 27Насыщенности фаз Si удовлетворяют равенству:
S1+S2+S3=1.
При этом следует иметь ввиду, что

фазовые проницаемости являются уже функциями двух независимых насыщенностей Sн и

Sв (газонасыщенность Sг=1-Sн-Sв):
Кн=Кн(Sн,Sв);
Кв=Кв(Sн,Sв);
Кг=Кг(Sн,Sв).
Насыщенности фаз Si удовлетворяют равенству:S1+S2+S3=1.При этом следует иметь ввиду, что фазовые проницаемости являются уже функциями двух независимых

Слайд 28С. А. Христиановичем была показана возможность сведения нелинейных задач установившейся

фильтрации газожидкостных систем к задачам движения однородной несжимаемой жидкости в

пористой среде:

Н(р) =
С. А. Христиановичем была показана возможность сведения нелинейных задач установившейся фильтрации газожидкостных систем к задачам движения однородной
