Слайд 1УРОК №43
ТЕМА: Типы схем в зависимости от их назначения
Преподаватель с/д
Манинец С.А

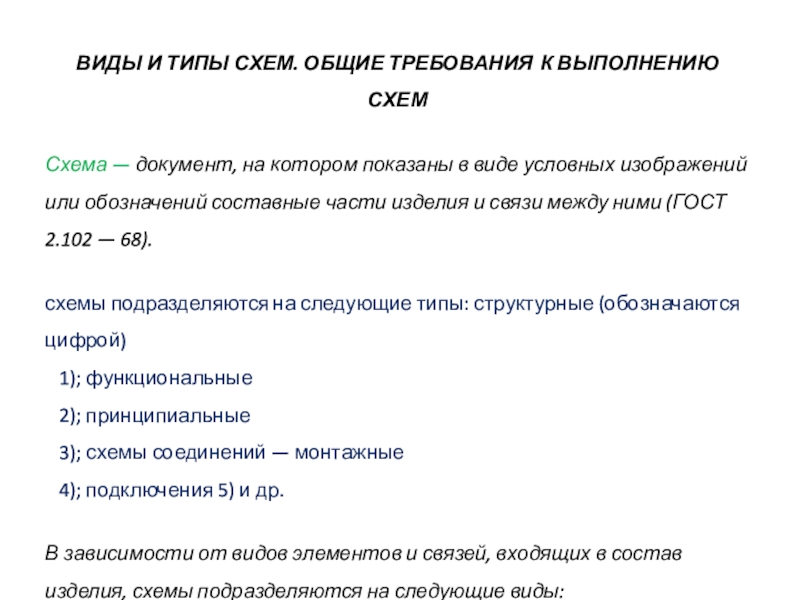

Слайд 2ВИДЫ И ТИПЫ СХЕМ. ОБЩИЕ ТРЕБОВАНИЯ К ВЫПОЛНЕНИЮ СХЕМ
Схема —
документ, на котором показаны в виде условных изображений или обозначений
составные части изделия и связи между ними (ГОСТ 2.102 — 68).
схемы подразделяются на следующие типы: структурные (обозначаются цифрой)
1); функциональные
2); принципиальные
3); схемы соединений — монтажные
4); подключения 5) и др.
В зависимости от видов элементов и связей, входящих в состав изделия, схемы подразделяются на следующие виды:
электрические (Э);
гидравлические (Г);
пневматические (П);
кинематические (К) и др.

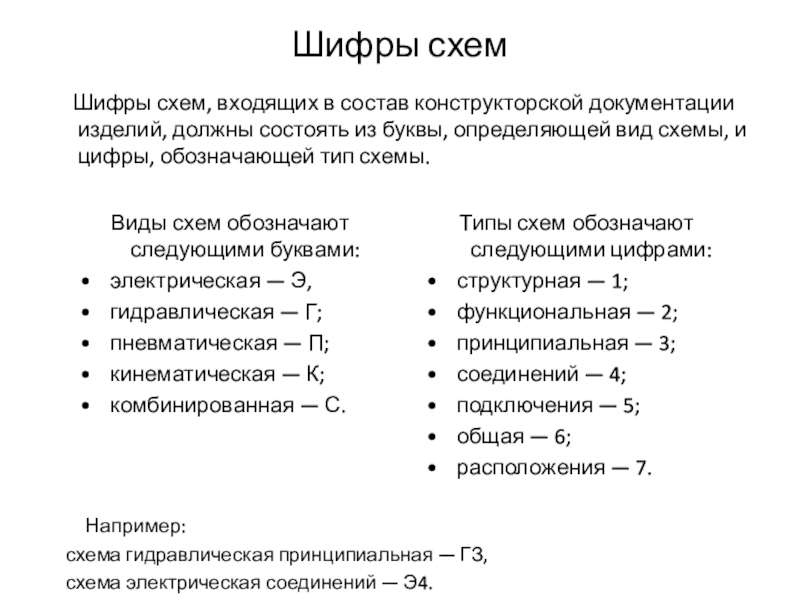

Слайд 3Шифры схем
Шифры схем, входящих в состав
конструкторской документации изделий, должны состоять из буквы, определяющей вид схемы,
и цифры, обозначающей тип схемы.
Виды схем обозначают следующими буквами:
электрическая — Э,
гидравлическая — Г;
пневматическая — П;
кинематическая — К;
комбинированная — С.
Типы схем обозначают следующими цифрами:
структурная — 1;
функциональная — 2;
принципиальная — 3;
соединений — 4;
подключения — 5;
общая — 6;
расположения — 7.
Например:
схема гидравлическая принципиальная — ГЗ,
схема электрическая соединений — Э4.

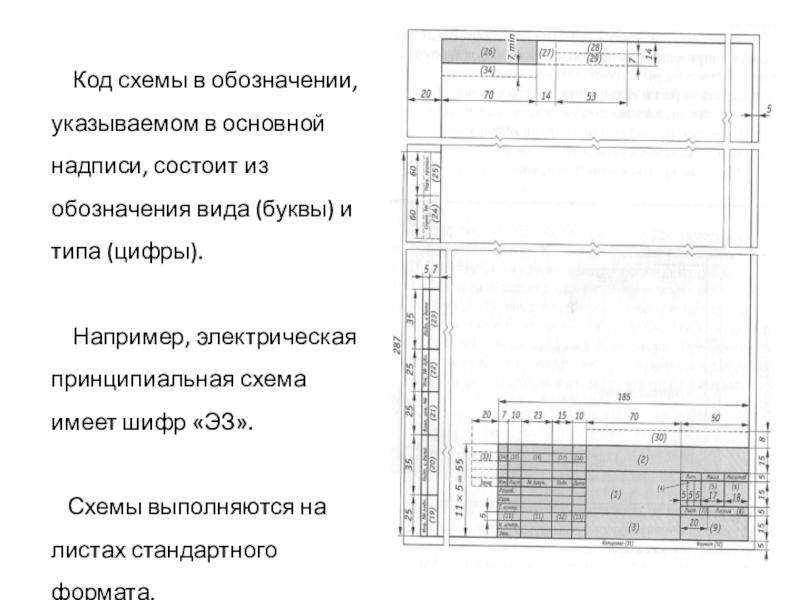

Слайд 4 Код схемы в обозначении, указываемом в основной надписи,
состоит из обозначения вида (буквы) и типа (цифры).
Например, электрическая принципиальная схема имеет шифр «ЭЗ».
Схемы выполняются на листах стандартного формата.
Основная надпись выполняется по форме 1

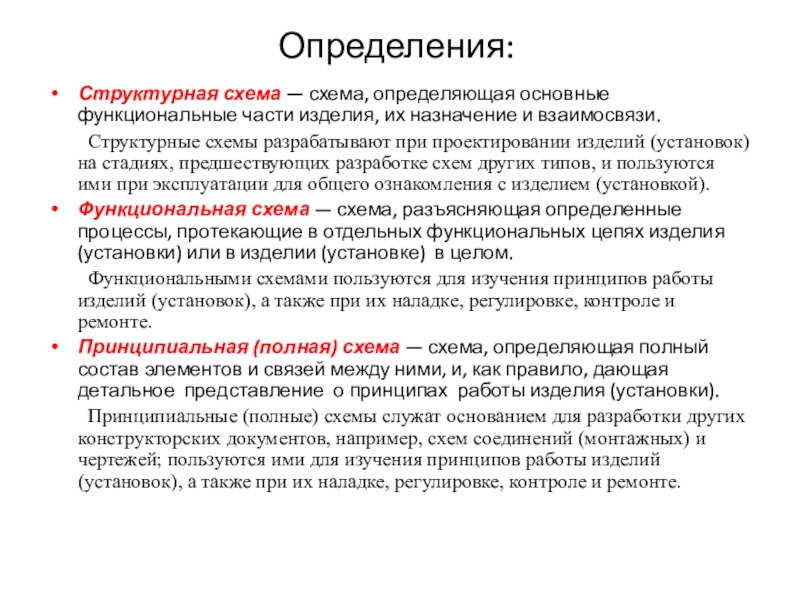

Слайд 5Определения:
Структурная схема — схема, определяющая основные функциональные части изделия, их
назначение и взаимосвязи.
Структурные схемы разрабатывают при
проектировании изделий (установок) на стадиях, предшествующих разработке схем других типов, и пользуются ими при эксплуатации для общего ознакомления с изделием (установкой).
Функциональная схема — схема, разъясняющая определенные процессы, протекающие в отдельных функциональных цепях изделия (установки) или в изделии (установке) в целом.
Функциональными схемами пользуются для изучения принципов работы изделий (установок), а также при их наладке, регулировке, контроле и ремонте.
Принципиальная (полная) схема — схема, определяющая полный состав элементов и связей между ними, и, как правило, дающая детальное представление о принципах работы изделия (установки).
Принципиальные (полные) схемы служат основанием для разработки других конструкторских документов, например, схем соединений (монтажных) и чертежей; пользуются ими для изучения принципов работы изделий (установок), а также при их наладке, регулировке, контроле и ремонте.

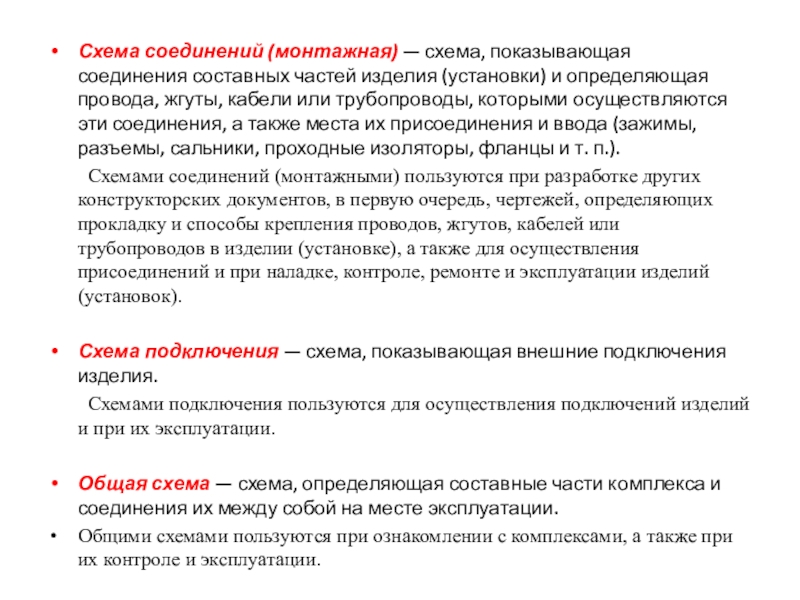

Слайд 6Схема соединений (монтажная) — схема, показывающая соединения составных частей
изделия (установки) и определяющая провода, жгуты, кабели или трубопроводы, которыми
осуществляются эти соединения, а также места их присоединения и ввода (зажимы, разъемы, сальники, проходные изоляторы, фланцы и т. п.).
Схемами соединений (монтажными) пользуются при разработке других конструкторских документов, в первую очередь, чертежей, определяющих прокладку и способы крепления проводов, жгутов, кабелей или трубопроводов в изделии (установке), а также для осуществления присоединений и при наладке, контроле, ремонте и эксплуатации изделий (установок).
Схема подключения — схема, показывающая внешние подключения изделия.
Схемами подключения пользуются для осуществления подключений изделий и при их эксплуатации.
Общая схема — схема, определяющая составные части комплекса и соединения их между собой на месте эксплуатации.
Общими схемами пользуются при ознакомлении с комплексами, а также при их контроле и эксплуатации.

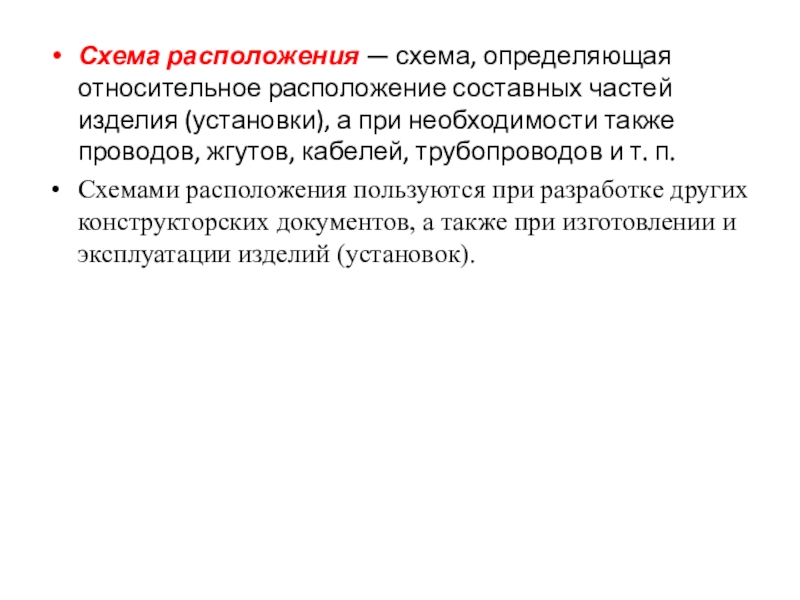

Слайд 7Схема расположения — схема, определяющая относительное расположение составных частей изделия
(установки), а при необходимости также проводов, жгутов, кабелей, трубопроводов и
т. п.
Схемами расположения пользуются при разработке других конструкторских документов, а также при изготовлении и эксплуатации изделий (установок).

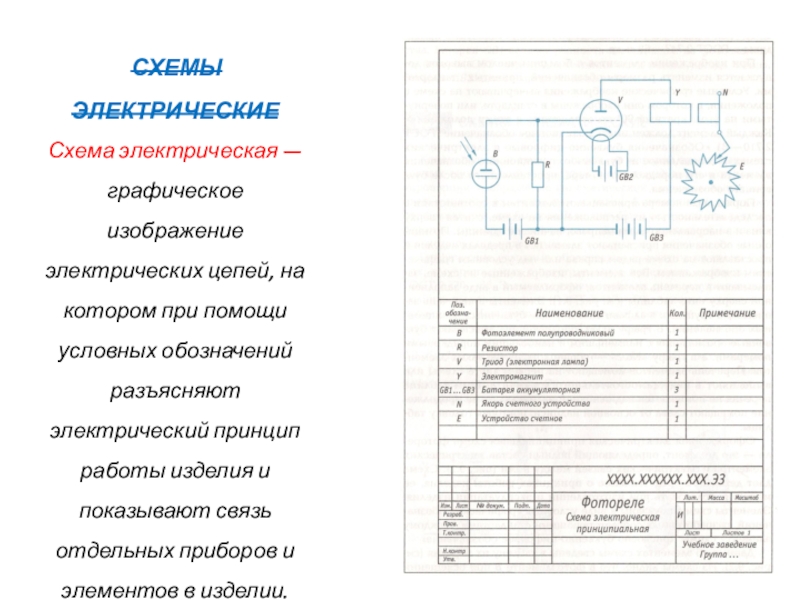

Слайд 8 СХЕМЫ ЭЛЕКТРИЧЕСКИЕ
Схема электрическая — графическое изображение электрических цепей, на
котором при помощи условных обозначений разъясняют электрический принцип работы изделия
и показывают связь отдельных приборов и элементов в изделии. Элементы схемы изображают в виде условных графических обозначений, форма которых приведена в ГОСТ 2.721 — 74, ГОСТ 2.722 — 68,

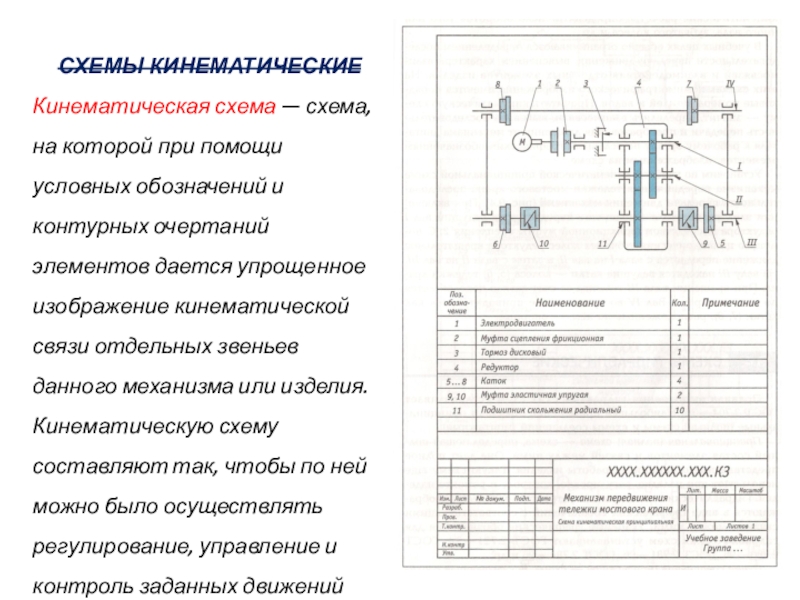

Слайд 9СХЕМЫ КИНЕМАТИЧЕСКИЕ
Кинематическая схема — схема, на которой при помощи условных
обозначений и контурных очертаний элементов дается упрощенное изображение кинематической связи
отдельных звеньев данного механизма или изделия. Кинематическую схему составляют так, чтобы по ней можно было осуществлять регулирование, управление и контроль заданных движений исполнительного органа механизма.
Графические условные обозначения элементов на таких схемах, вычерчиваемых в ортогональных проекциях, установлены ГОСТ

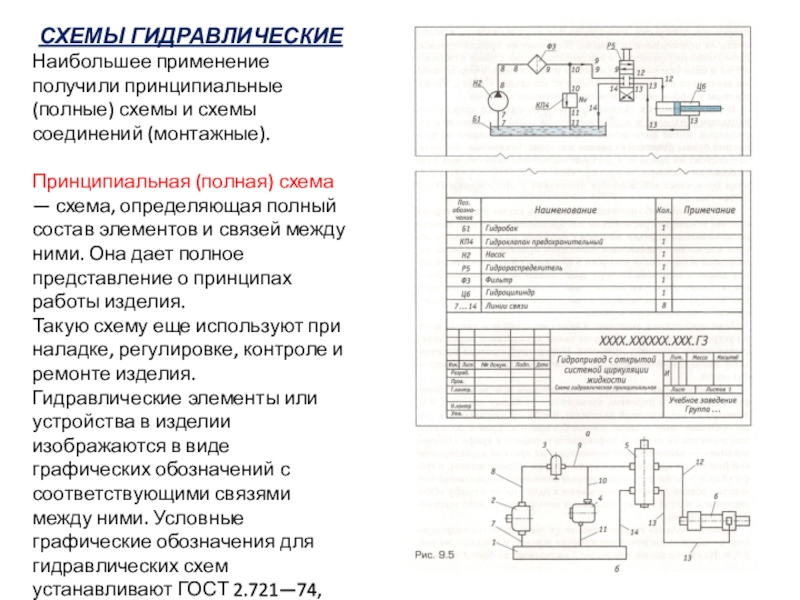

Слайд 10СХЕМЫ ГИДРАВЛИЧЕСКИЕ
Наибольшее применение получили принципиальные (полные) схемы и схемы соединений
(монтажные).
Принципиальная (полная) схема — схема, определяющая полный состав элементов и
связей между ними. Она дает полное представление о принципах работы изделия.
Такую схему еще используют при наладке, регулировке, контроле и ремонте изделия. Гидравлические элементы или устройства в изделии изображаются в виде графических обозначений с соответствующими связями между ними. Условные графические обозначения для гидравлических схем устанавливают ГОСТ 2.721—74, ГОСТ 2.780 — 96, ГОСТ 2.781—96, ГОСТ 2.784 — 96 и др.
