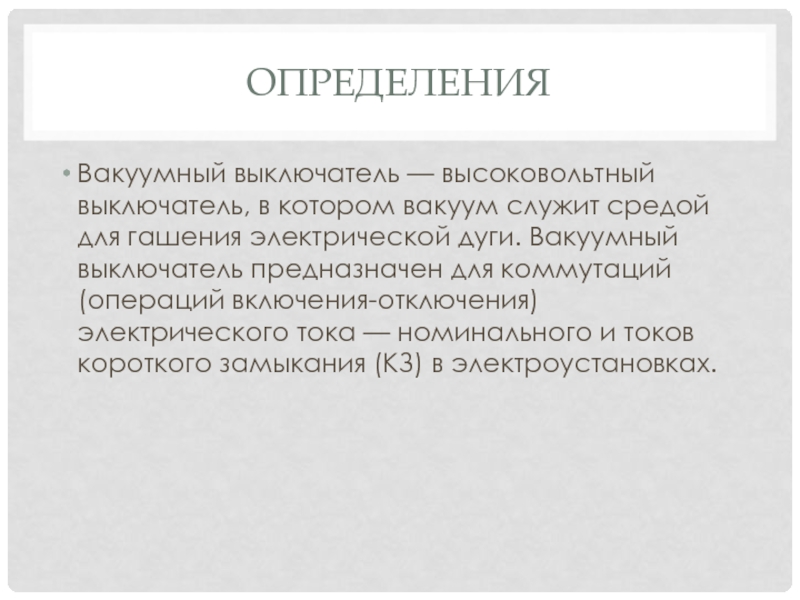

Вакуумные выключатели

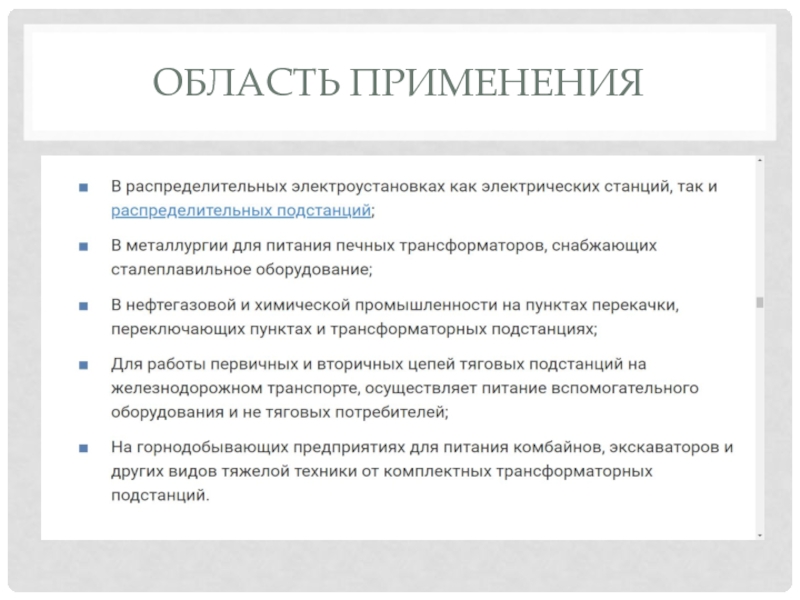

средой для гашения электрической дуги. Вакуумный выключатель предназначен для коммутаций

(операций включения-отключения) электрического тока — номинального и токов короткого замыкания (КЗ) в электроустановках.

в десятки раз превышающей прочность газа при атмосферном давлении, то

это свойство широко используется в высоковольтных выключателях: в них при размыкании контактов в вакууме сразу же после первого прохождения тока в дуге через ноль изоляция восстанавливается, и дуга вновь не загорается. В момент размыкания контактов в вакуумном промежутке коммутируемый ток инициирует возникновение электрического разряда — вакуумной дуги, существование которой поддерживается за счет металла, испаряющегося с поверхности контактов в вакуумный промежуток. Плазма, образованная ионизированными парами металла, проводит электрический ток, поэтому ток протекает между контактами до момента его перехода через ноль. В момент перехода тока через ноль дуга гаснет, а оставшиеся пары металла мгновенно (за 7—10 микросекунд) конденсируются на поверхности контактов и на других деталях дугогасящей камеры, восстанавливая электрическую прочность вакуумного промежутка. В то же время на разведенных контактах восстанавливается приложенное к ним напряжение (см. иллюстрацию процесса отключения).

камеры; б- контактная система камеы;1-контакты; 2-дугогасящие электроды; 3-зазор между контактами

и дугогасящими электродами; 4-медный неподвижный ввод; 5-то же подвижный; 6- концевые фланцы; 7- сильфон из нержавеющей стали; 8- экран, изолированный от вводов; 9-концевые экраны, находящиеся под потенциалом соответствующего ввода; 10-керамические изоляторы;11-металлическая прокладка;12- напрявляющая из силумина

номинальных токов отключения.
2. Резкое снижение эксплуатационных затрат по сравнению

с маломасляными выключателями. Обслуживание ВВ сводится к смазке механизма и привода, проверке износа контактов по меткам 1 раз в 5 лет
3. Полная взрыво- и пожаробезопасность и возможность работы в aгрессивных средах.
4. Широкий диапазон температур окру­жающей среды, в котором возможна работа ВДК
5. Повышенная устойчивость к ударным и вибрационным нагрузкам вследствие малой массы и компактной конструкции аппарата.

К недостаткам ВВ следует отнести по­вышенный уровень коммутационных перенапряжении, что в ряде случаев вызывает необходимость принятия специальных мер по защите оборудования.

томах, М.: Энергоатомиздат, 1987г.).
Ю.Г Барыбин. «Справочник по проектированию электроснабжения.», (М.:

Энергоатомиздат, 1990 г., -576 с.:ил.).
Б.А. Соколов, Н.Б.Соколова «Монтаж электрических установок», (М.: Энергоатомиздат, 1991 г.,-592 с.:ил.).
Интернет http://craw.narod.ru , http://www.vakyym.ru .
