«Виды и методы измерений»Схема измеренияОпределение по схеме: Измерение – это сравнение искомой величины с ей подобной принятой за единицу.Определение согласно РМГ 29-99: Измерение – совокупность операций по применению технического средства, хранящего
Слайды и текст этой презентации
Слайд 1
Метрология,
стандартизация и сертификация
Калеев Дмитрий Вячеславович
кафедра ВТ
Лекции 3
«Виды и методы
измерений»
Слайд 2«Виды и методы измерений»
Схема измерения
Определение по схеме: Измерение – это
сравнение искомой величины с ей подобной принятой за единицу.
Определение согласно
РМГ 29-99: Измерение – совокупность операций по применению технического средства, хранящего единицу физической величины, обеспечивающих нахождение соотношения (в явном или неявном виде) измеряемой величины с ее единицей и получение значения этой величины.Объект измерения – реально существующий физический объект, среди многих свойств которого существует свойство с измеряемой физической величиной
Слайд 3«Виды и методы измерений»
Метод измерения – совокупность приемов сравнения измеряемой
физической величины с ее единицей в соответствии с используемым принципом
измеренияПринцип измерения – совокупность физических эффектов, на которых основаны измерения
Виды (способы) измерений – совокупность приемов обработки экспериментальных данных, используемых для нахождения результатов измерения:
Прямые
Косвенные
Совокупные
Совместные
Примеры: эффект Холла, эффект Зеебека, эффект Джозефсона
Слайд 4«Виды и методы измерений»
Прямое измерение – измерение, при котором искомое
значение физической величины находится непосредственно по показаниям средства измерения.
Примеры:
Измерение длины
детали микрометром.Измерение силы тока амперметром
Измерение массы на весах
Данный вид измерения противоположен косвенному измерению. Так же можно применять термин прямой метод измерения
Не правильно, т.к.
Правильно
Слайд 5«Виды и методы измерений»
Косвенные измерения – измерения, при которых искомое
значение физической величины находится с использованием известной зависимости между этой
величиной и другими величинами, подвергаемыми прямым измерениямПример:
Определить сопротивление по постоянному току с помощью вольтметра и амперметра
Для схемы а):
Для схемы б):
Слайд 6«Виды и методы измерений»
Совокупные измерения – измерения нескольких одноименных величин,
при которых искомые значения величин определяют путем решения системы уравнений,
получаемых при измерениях этих величин в различных сочетаниях.Для определения значений искомых величин число уравнений должно быть не меньше числа величин
Пример:
Слайд 7«Виды и методы измерений»
Совместные измерения – проводимые одновременно измерения двух
или нескольких разноименных величин для определения зависимости между ними
Проведение регрессионного
анализаОпределения корреляционной связи
Слайд 8«Виды и методы измерений»
Таким образом, все измерения сводятся к прямым
измерениям, но ими не являются.
Метод измерения – совокупность приемов сравнения
измеряемой физической величины с ее единицей в соответствии с используемым принципом измерения
Слайд 9«Виды и методы измерений»
Метод непосредственной оценки – метод измерений, при
котором значение величины определяют непосредственно по показывающему средству измерений
Данным
методом можно проводить как прямые, так и косвенные измерения.
Слайд 10«Виды и методы измерений»
Метод сравнения с мерой – метод измерений,
в котором измеряемую величину сравнивают с величиной, воспроизводимой мерой.
Метод сравнения
с мерой имеет 5 разновидностей:1 .Нулевой метод
2. Дифференциальный метод
3. Метод замещения
4. Метод противопоставления
5. Метод совпадения
Слайд 11«Виды и методы измерений»
Метод дифференциальный – метод измерений, в котором
определяют разность между измеряемой и известной физическими величинами
Слайд 12«Виды и методы измерений»
Нулевой метод – метод сравнения с мерой,
в котором результирующий эффект воздействия измеряемой величины и меры на
прибор сравнения доводят до нуля.
Слайд 13«Виды и методы измерений»
Метод замещения – метод сравнения с мерой,
в котором измеряемую величину замещают известной величиной, воспроизводимой мерой.
Задача: оценить
погрешность калибратора осциллографа
Измеряемая величина – амплитуда калибратора
Известная величина – выходной сигнал с генератора с известной, регулируемой амплитудой
Метод противопоставления – метод сравнения с мерой, в котором измеряемая величина и величина, воспроизводимая мерой, одновременно воздействуют на прибор сравнения, с помощью которого устанавливается соотношение между этими величинами
Слайд 14«Виды и методы измерений»

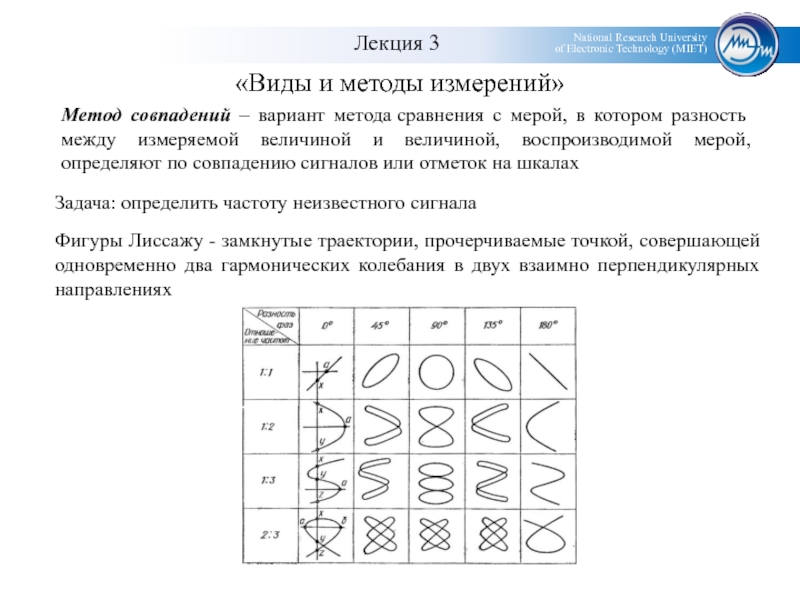

Метод совпадений – вариант метода сравнения с мерой,
в котором разность между измеряемой величиной и величиной, воспроизводимой мерой,
определяют по совпадению сигналов или отметок на шкалахЗадача: определить частоту неизвестного сигнала
Фигуры Лиссажу - замкнутые траектории, прочерчиваемые точкой, совершающей одновременно два гармонических колебания в двух взаимно перпендикулярных направлениях
Слайд 16«Виды и методы измерений»
Шкала физической величины представляет собой упорядоченную совокупность
значений этой величины, принятую по соглашению на основании результатов точных
измеренийШкала
Метрические
Неметрические
Классификации
Наименований
Порядка
Интервалов
Отношений
Абсолютные
Примеры: множества резисторов, конденсаторов, индуктивностей
множество резисторов R1, R2, R3…
Слайд 17«Виды и методы измерений»
Шкалы порядка (шкалы рангов)
Используется неравенство:
1. Условные шкалы
порядка – шкала значений физической величины, выраженная в условных единицах
2.
В шкалах порядка с реперными точками на шкале имеются значения величины свойства, привязанные к конкретным объектамДвенадцатибальная шкала землетрясений:
1- отмечается только сейсмическими приборами
…
12 – все сооружения разрушены, отклонения течения рек, обвалы, оползни, трещины
Шкала Мооса – минералогическая шкала твердости:
0 – меньше твердости талька
…
10 – равна твердости алмаза и более ее
Слайд 18«Виды и методы измерений»
Шкалы интервалов (шкалы разностей)
Используются равенства:
и
Шкала описывается уравнением:
1
способ задания шкалы:
2 способ задания шкалы:
Слайд 19«Виды и методы измерений»
Шкалы отношений
Используются равенства:
и
Шкала описывается уравнением:
Шкала отношений –
это шкала интервалов с естественным началом отсчета
Абсолютные шкалы
Абсолютная шкала –
это шкала отношений с безразмерными величинами

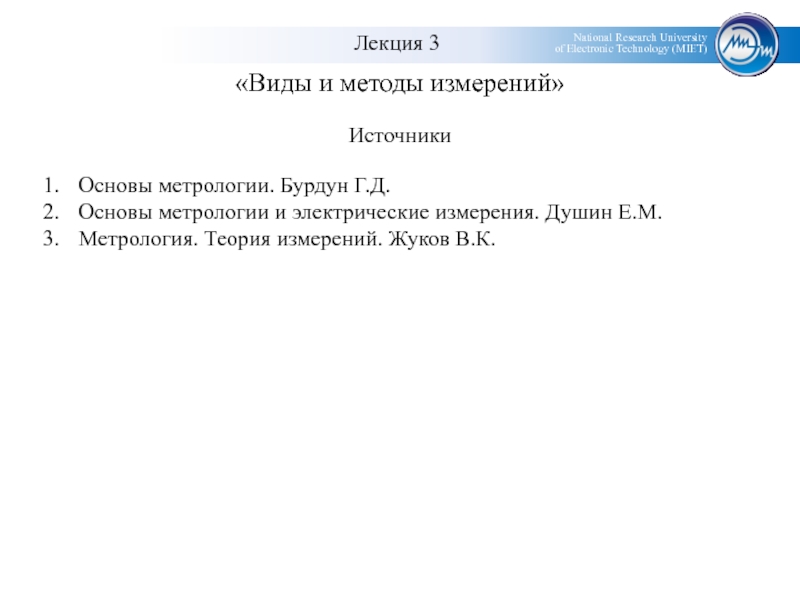

Слайд 20Источники
Основы метрологии. Бурдун Г.Д.
Основы метрологии и электрические измерения. Душин Е.М.
Метрология.
Теория измерений. Жуков В.К.
