Виконала студентка 2 курсу 21 групи ПОМУ Духович О

та НВЧ

тіла хворого електричним полем ультрависокої частоти.
Електричне поле створюється за допомогою

двох конденсаторних електродів, з'єднаних проводами з генератором УВЧ коливань. Подвергаемая впливу частину тіла поміщається між електродами або при порожнинних впливах один з електродів вводиться у відповідну порожнину організму, а другий – розташову
ється біля поверхні тіла.

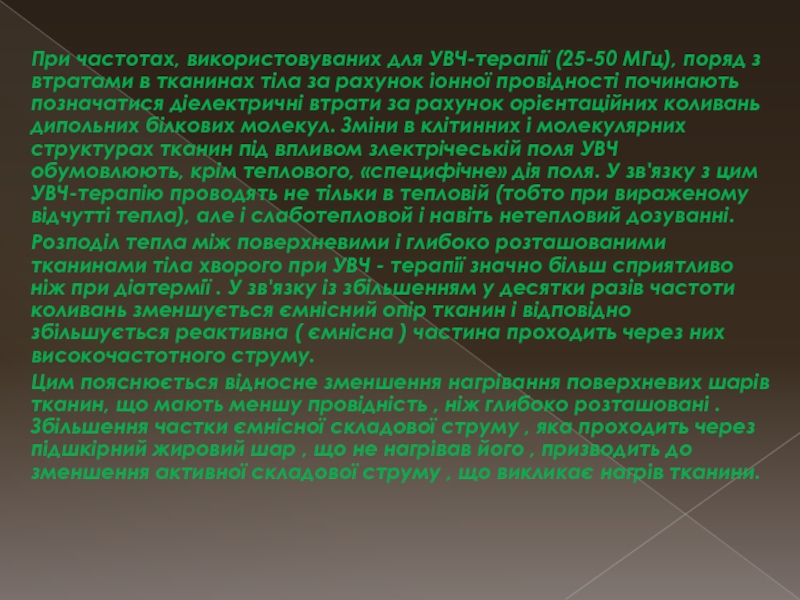

в тканинах тіла за рахунок іонної провідності починають позначатися діелектричні

втрати за рахунок орієнтаційних коливань дипольних білкових молекул. Зміни в клітинних і молекулярних структурах тканин під впливом злектрічеській поля УВЧ обумовлюють, крім теплового, «специфічне» дія поля. У зв'язку з цим УВЧ-терапію проводять не тільки в тепловій (тобто при вираженому відчутті тепла), але і слаботепловой і навіть нетепловий дозуванні.
Розподіл тепла між поверхневими і глибоко розташованими тканинами тіла хворого при УВЧ - терапії значно більш сприятливо ніж при діатермії . У зв'язку із збільшенням у десятки разів частоти коливань зменшується ємнісний опір тканин і відповідно збільшується реактивна ( ємнісна ) частина проходить через них високочастотного струму.
Цим пояснюється відносне зменшення нагрівання поверхневих шарів тканин, що мають меншу провідність , ніж глибоко розташовані . Збільшення частки ємнісної складової струму , яка проходить через підшкірний жировий шар , що не нагрівав його , призводить до зменшення активної складової струму , що викликає нагрів тканини.

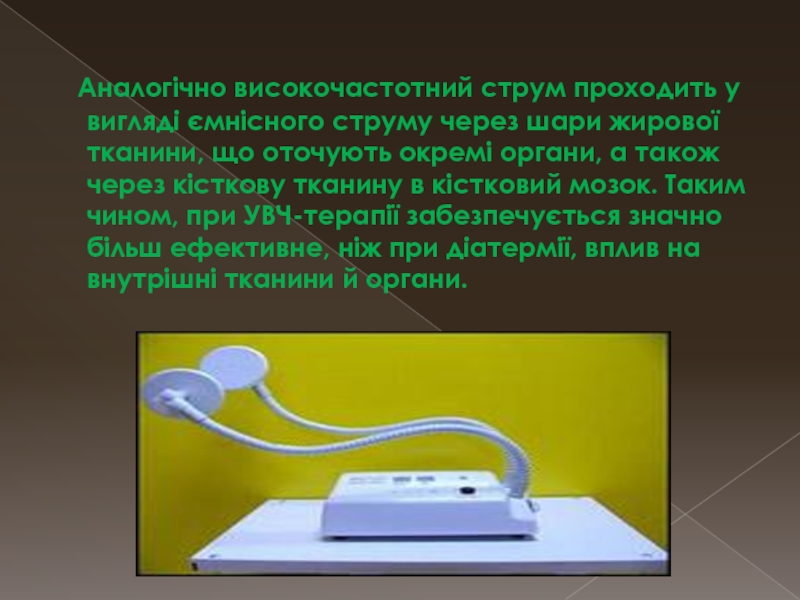

через шари жирової тканини, що оточують окремі органи, а також

через кісткову тканину в кістковий мозок. Таким чином, при УВЧ-терапії забезпечується значно більш ефективне, ніж при діатермії, вплив на внутрішні тканини й органи.

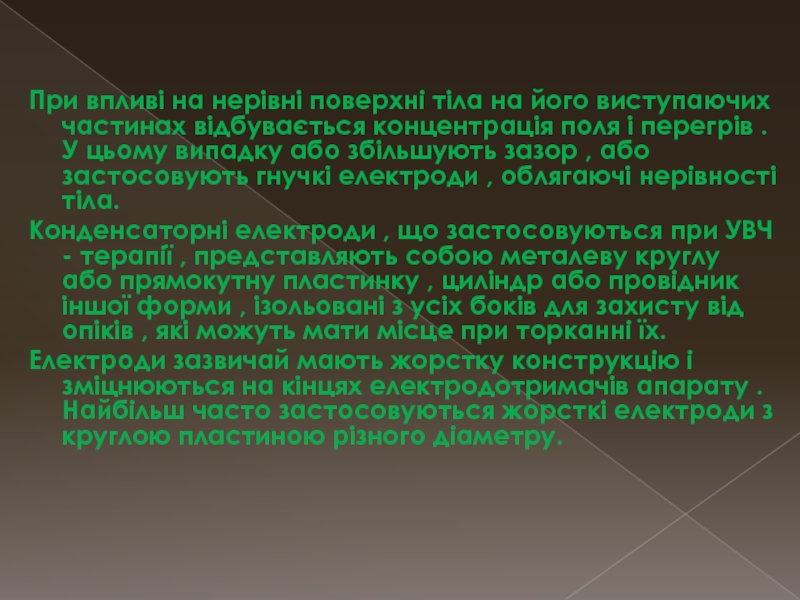

відбувається концентрація поля і перегрів . У цьому випадку або

збільшують зазор , або застосовують гнучкі електроди , облягаючі нерівності тіла.
Конденсаторні електроди , що застосовуються при УВЧ - терапії , представляють собою металеву круглу або прямокутну пластинку , циліндр або провідник іншої форми , ізольовані з усіх боків для захисту від опіків , які можуть мати місце при торканні їх.
Електроди зазвичай мають жорстку конструкцію і зміцнюються на кінцях електродотримачів апарату . Найбільш часто застосовуються жорсткі електроди з круглою пластиною різного діаметру.

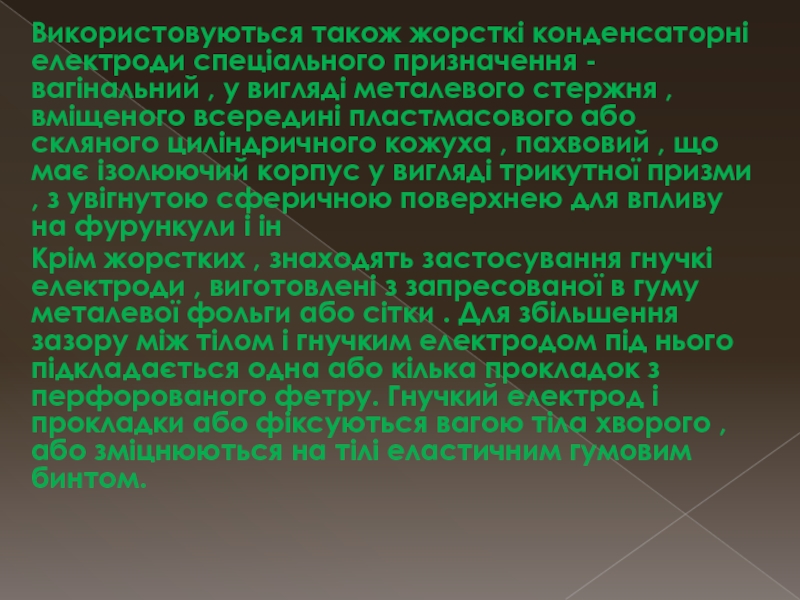

у вигляді металевого стержня , вміщеного всередині пластмасового або скляного

циліндричного кожуха , пахвовий , що має ізолюючий корпус у вигляді трикутної призми , з увігнутою сферичною поверхнею для впливу на фурункули і ін
Крім жорстких , знаходять застосування гнучкі електроди , виготовлені з запресованої в гуму металевої фольги або сітки . Для збільшення зазору між тілом і гнучким електродом під нього підкладається одна або кілька прокладок з перфорованого фетру. Гнучкий електрод і прокладки або фіксуються вагою тіла хворого , або зміцнюються на тілі еластичним гумовим бинтом.

Для орієнтування медичного персоналу, особливо важливою при порушеннях теплової чутливості,

багато апаратів для УВЧ-терапії мають прилад, що вимірює анодний струм генераторних ламп.
Прилад, показання якого можуть використовуватися тільки для судження про відносну величину потужності і для відтворення однакових за умовами (електроди, зазори і ін) Процедур, є також індикатором настройки в резонанс вихідного контуру апарату.
Оскільки мимовільні рухи хворого можуть призвести до расстройке вихідного контуру і суттєвого зменшення вихідної потужності, необхідно в процесі проведення процедури періодично підлаштовувати його за допомогою ручки, виведеної на панель управління апарату. У деяких пересувних апаратах підстроювання проводиться автоматично без участі обслуговуючого персоналу.

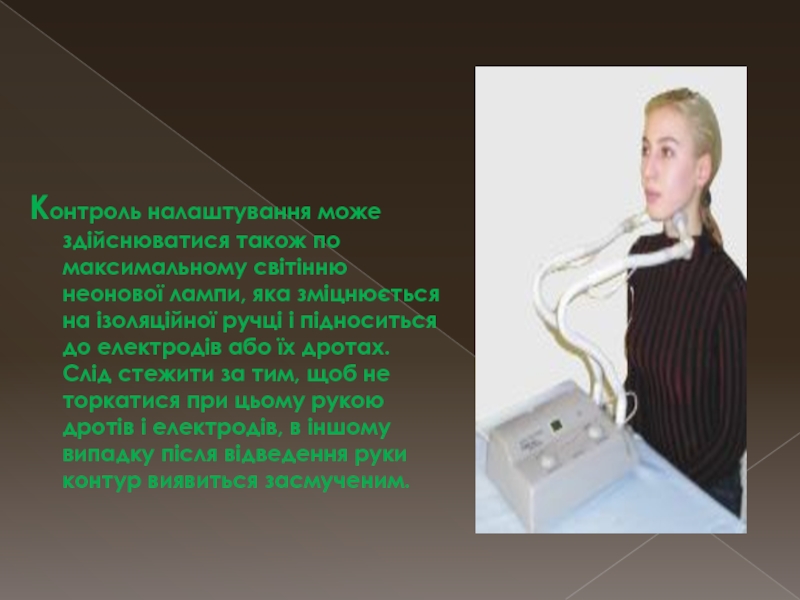

яка зміцнюється на ізоляційної ручці і підноситься до електродів або

їх дротах. Слід стежити за тим, щоб не торкатися при цьому рукою дротів і електродів, в іншому випадку після відведення руки контур виявиться засмученим.

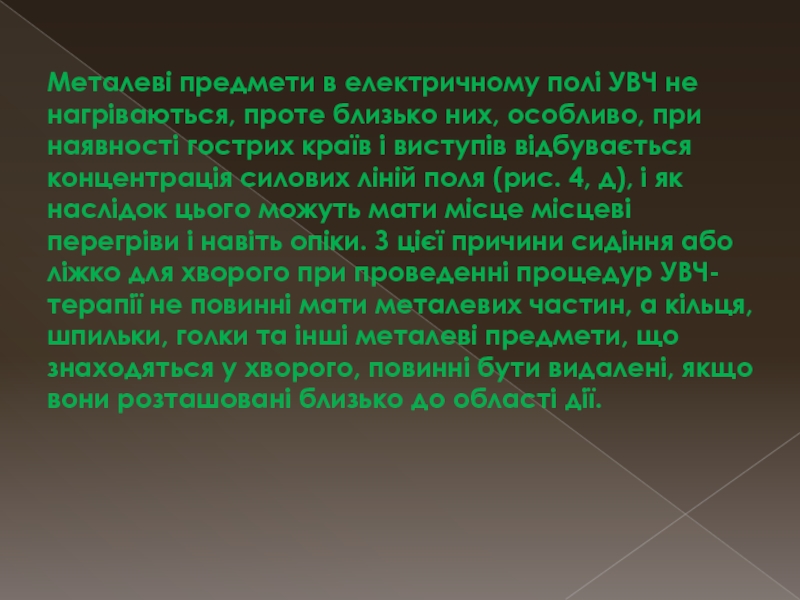

них, особливо, при наявності гострих країв і виступів відбувається концентрація

силових ліній поля (рис. 4, д), і як наслідок цього можуть мати місце місцеві перегріви і навіть опіки. З цієї причини сидіння або ліжко для хворого при проведенні процедур УВЧ-терапії не повинні мати металевих частин, а кільця, шпильки, голки та інші металеві предмети, що знаходяться у хворого, повинні бути видалені, якщо вони розташовані близько до області дії.

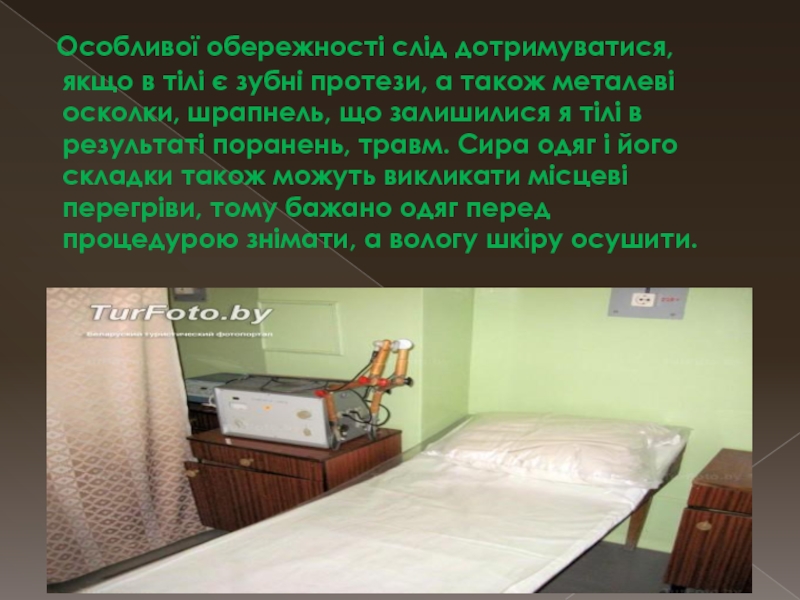

зубні протези, а також металеві осколки, шрапнель, що залишилися я

тілі в результаті поранень, травм. Сира одяг і його складки також можуть викликати місцеві перегріви, тому бажано одяг перед процедурою знімати, а вологу шкіру осушити.

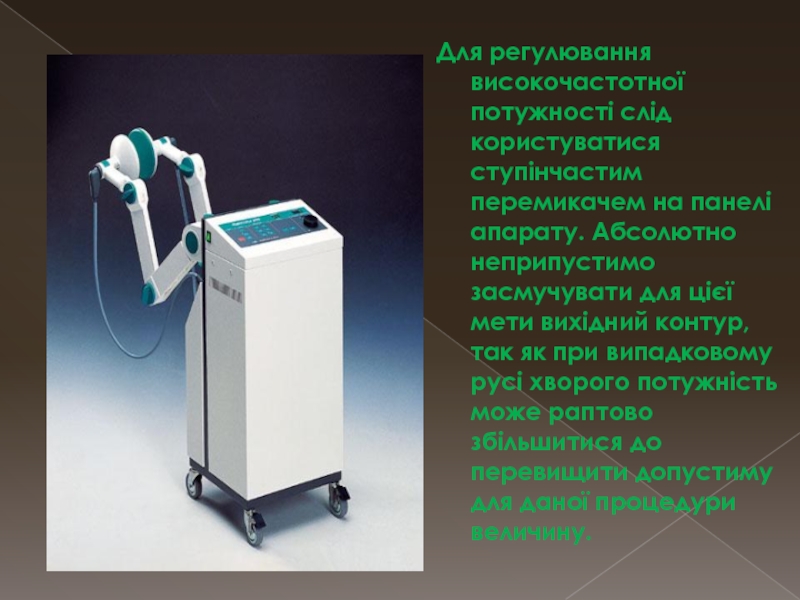

апарату. Абсолютно неприпустимо засмучувати для цієї мети вихідний контур, так

як при випадковому русі хворого потужність може раптово збільшитися до перевищити допустиму для даної процедури величину.

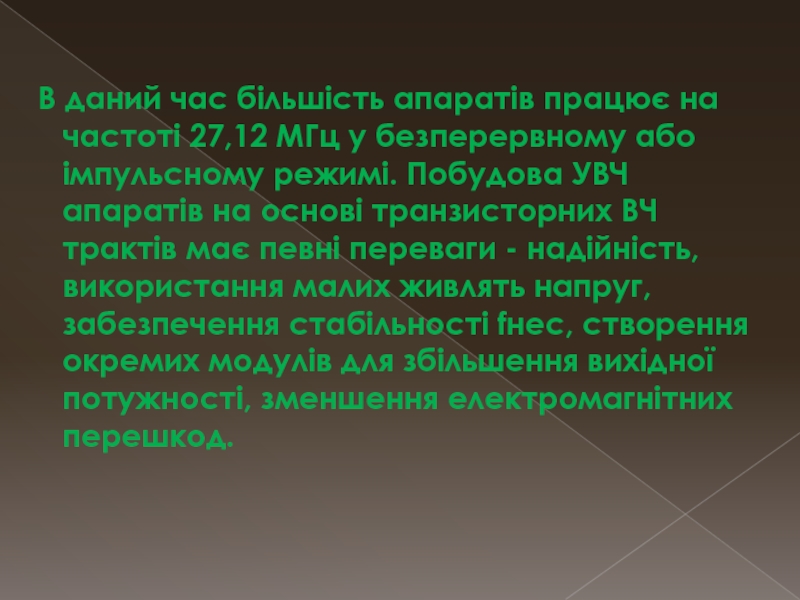

МГц у безперервному або імпульсному режимі. Побудова УВЧ апаратів на

основі транзисторних ВЧ трактів має певні переваги - надійність, використання малих живлять напруг, забезпечення стабільності fнес, створення окремих модулів для збільшення вихідної потужності, зменшення електромагнітних перешкод.

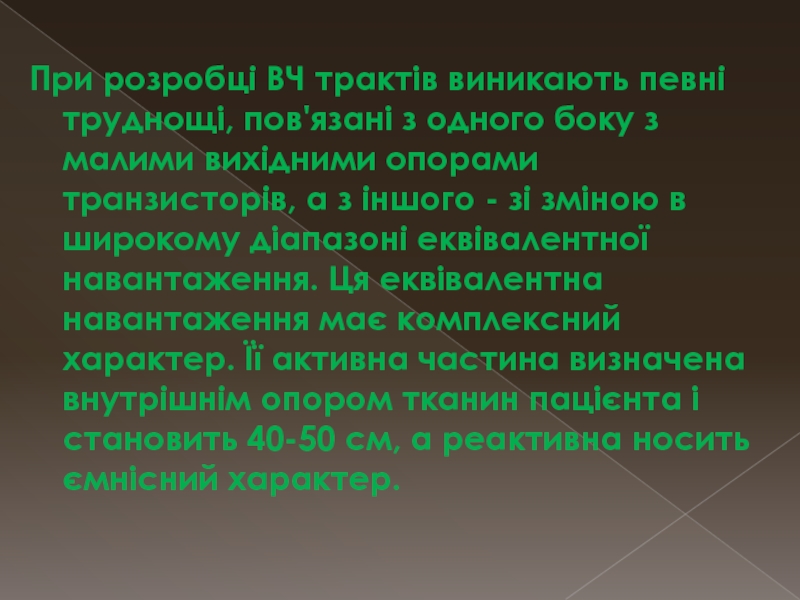

боку з малими вихідними опорами транзисторів, а з іншого -

зі зміною в широкому діапазоні еквівалентної навантаження. Ця еквівалентна навантаження має комплексний характер. Її активна частина визначена внутрішнім опором тканин пацієнта і становить 40-50 см, а реактивна носить ємнісний характер.

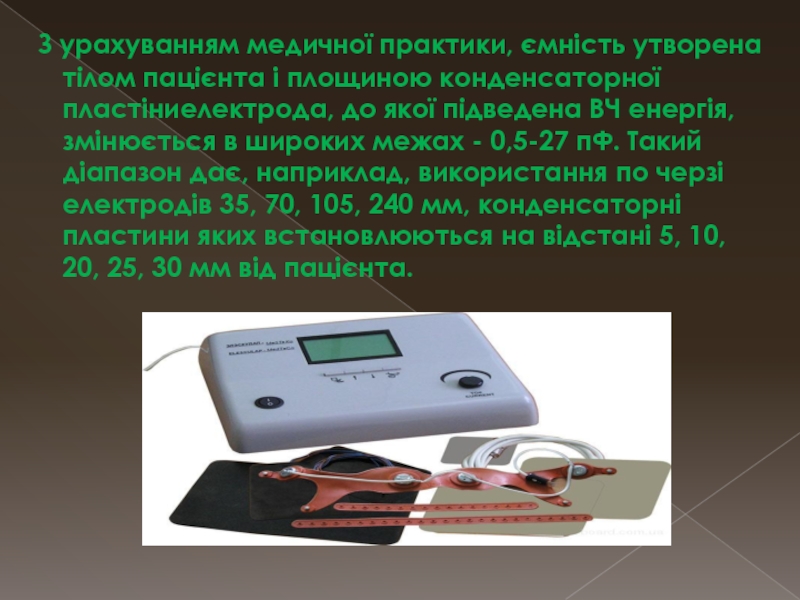

площиною конденсаторної пластіниелектрода, до якої підведена ВЧ енергія, змінюється в

широких межах - 0,5-27 пФ. Такий діапазон дає, наприклад, використання по черзі електродів 35, 70, 105, 240 мм, конденсаторні пластини яких встановлюються на відстані 5, 10, 20, 25, 30 мм від пацієнта.

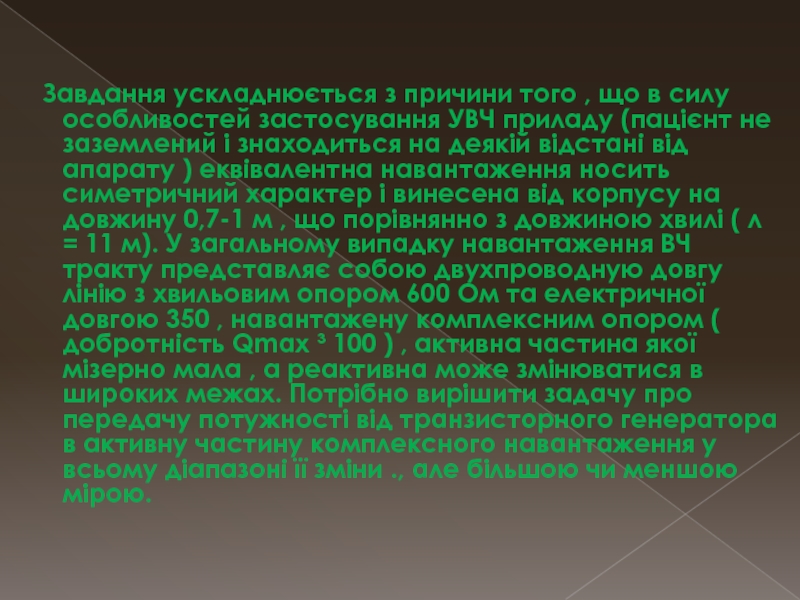

особливостей застосування УВЧ приладу (пацієнт не заземлений і знаходиться на

деякій відстані від апарату ) еквівалентна навантаження носить симетричний характер і винесена від корпусу на довжину 0,7-1 м , що порівнянно з довжиною хвилі ( л = 11 м). У загальному випадку навантаження ВЧ тракту представляє собою двухпроводную довгу лінію з хвильовим опором 600 Ом та електричної довгою 350 , навантажену комплексним опором ( добротність Qmax ³ 100 ) , активна частина якої мізерно мала , а реактивна може змінюватися в широких межах. Потрібно вирішити задачу про передачу потужності від транзисторного генератора в активну частину комплексного навантаження у всьому діапазоні її зміни ., але більшою чи меншою мірою.
