Влияние жесткостных параметров разделительной стенки на осадки фундаментов

зданий
Научный руководитель,
д-р техн. наук, профессор

Аспирант кафедры
«Основания и фундаменты»

А. И.

Полищук


А. С. Межаков

Краснодар – 2018 г.

Архитектурно-строительный факультет
Кафедра «Основания и фундаменты»

Кубанский государственный
аграрный университет им. И. Т. Трубилина

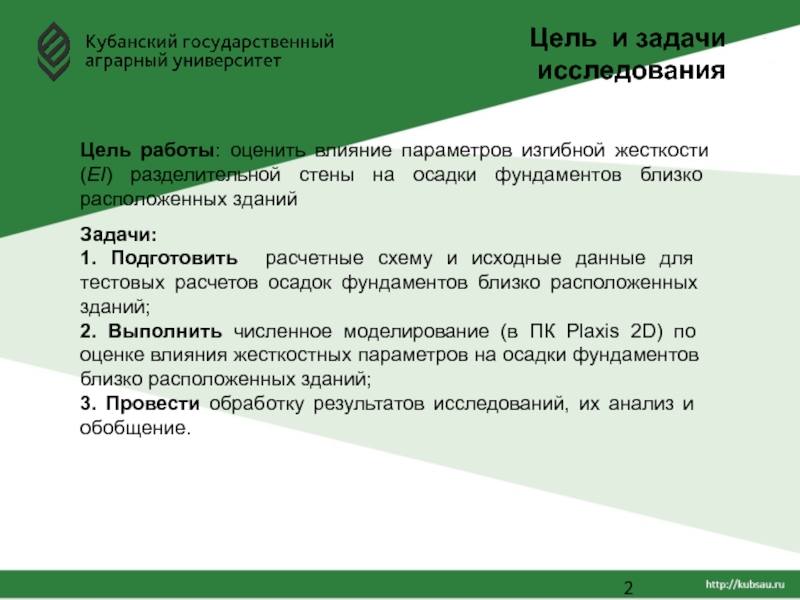

жесткости (EI) разделительной стены на осадки фундаментов близко расположенных зданий

Задачи:
1. Подготовить расчетные схему и исходные данные для тестовых расчетов осадок фундаментов близко расположенных зданий;
2. Выполнить численное моделирование (в ПК Plaxis 2D) по оценке влияния жесткостных параметров на осадки фундаментов близко расположенных зданий;
3. Провести обработку результатов исследований, их анализ и обобщение.

классифицировать
(по Далматову Б.И.):
1) дополнительная строительно-технологическая осадка (Sad, t) ;
2)

дополнительная осадка уплотнения (Sad, s) ;
3)дополнительная эксплуатационная осадка (Sad, e).
.

усиливаемый ленточный фундамент; 2- буроинъекционные сваи; 3- отверстия в плитной

части;4 –стена;
5 – пазухи, заполняемые грунтом

1 - фундамент существующего здания; 2 – новый (соседний) фундамент строящегося здания; 3 – разделительный барьер, устраиваемый между фундаментами

Обобщение опыта устройства фундаментов вблизи существующих зданий

Зависимость приращения осадки ∆S и расстояния между фундаментами L




1 -

p1=150 кПа, p2=100 кПа;
2 - p1,2=150 кПа;
3 - p1=150 кПа, p2=200 кПа.

1- существующий фундамент здания (мелкого заложения); 2- примыкающий фундамент здания (мелкого заложения); 3- стена из кирпичной кладки;; 4 -плита перекрытия; 5- антисейсмический армированный пояс; 6,7 - предполагаемые контуры деформируемых областей в основаниях фундаментов

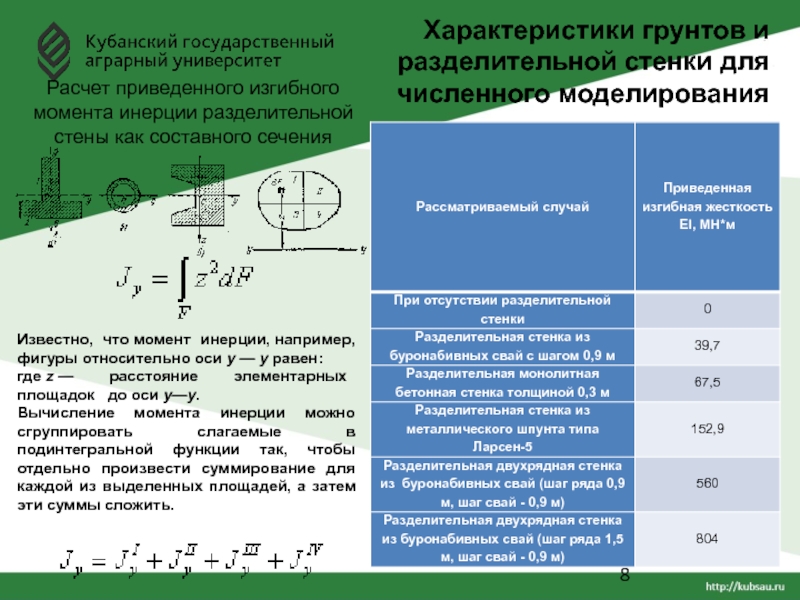

момента инерции разделительной стены как составного сечения
Известно, что момент инерции, например, фигуры

относительно оси у — у равен:
где z — расстояние элементарных площадок  до оси у—у.
Вычисление момента инерции можно сгруппировать слагаемые в подинтегральной функции так, чтобы отдельно произвести суммирование для каждой из выделенных площадей, а затем эти суммы сложить.

в ПК Plaxis 2D:
1- существующий фундамент; 2- вновь устраиваемый соседний

фундамент; 3- разделительный стенка; 4 - инженерно-геологический элемент; p1, p2 – давление по подошве фундаментов

Изополя вертикальных перемещений в основании близко расположенных фундаментов при устройстве разделительной стены из двух рядов буронабивных свай

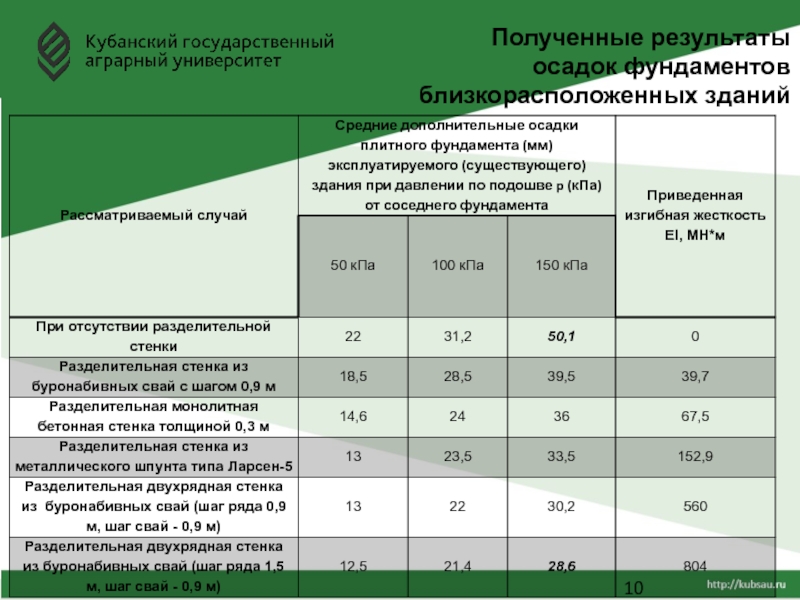

жесткости EI и дополнительных осадок фундаментов ΔS близко расположенных зданий
ΔS,

мм

EI, МН*м

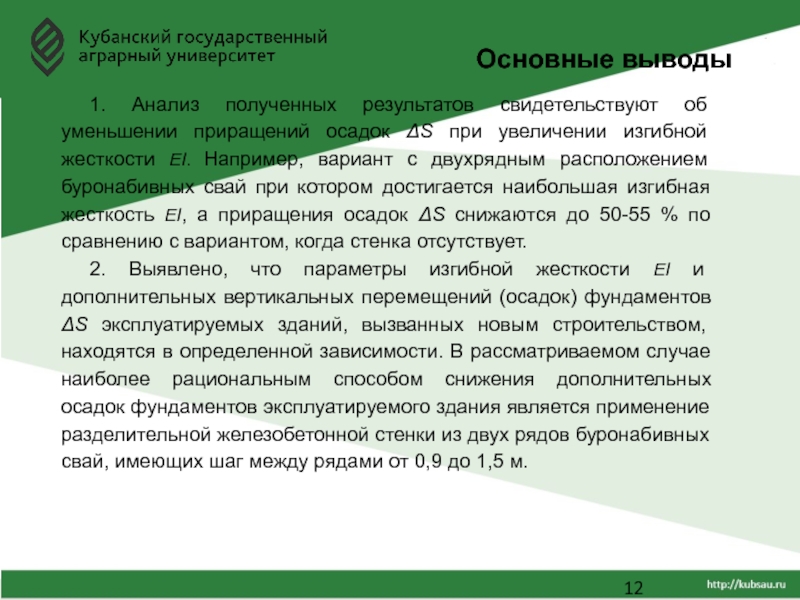

ΔS при увеличении изгибной жесткости EI. Например, вариант с двухрядным

расположением буронабивных свай при котором достигается наибольшая изгибная жесткость EI, а приращения осадок ΔS снижаются до 50-55 % по сравнению с вариантом, когда стенка отсутствует.
2. Выявлено, что параметры изгибной жесткости EI и дополнительных вертикальных перемещений (осадок) фундаментов ΔS эксплуатируемых зданий, вызванных новым строительством, находятся в определенной зависимости. В рассматриваемом случае наиболее рациональным способом снижения дополнительных осадок фундаментов эксплуатируемого здания является применение разделительной железобетонной стенки из двух рядов буронабивных свай, имеющих шаг между рядами от 0,9 до 1,5 м.
